Советы, как выбирать
Для сварки полипропиленовых труб применяют только полипропиленовые муфты, тройники и уголки. Для перехода на металл используют комбинированные изделия, состоящие из ПП муфты и вплавленной в нее металлической (латунной) части – резьбы, накидной гайки с резьбой и т.д.
Для монтажа трубопроводов из ПВХ также используют разборные муфты из поливинилхлорида или комбинированные соединители ПВХ/металл. К трубопроводу соединители из ПВХ приклеиваются специальным клеем.
Для монтажа медных труб применяют медные фитинги под пайку или латунные – компрессионные, обжимные. Мягкость меди позволяет это. Для подключения медной системы используют комбинированные муфты – с одной стороны патрубок под пайку, с другой – латунная резьба или накидная гайка.
При прокладке трубопроводов из сшитого полиэтилена (армированных проволочной сеткой) применяют обжимные или прессовые конструкции. Для обычного полиэтилена низкого давления (высокой плотности) – муфты и переходники с цанговыми зажимами. Можно использовать обжимные, прессовые, надвижные, пуш-фитинги.
Неразъемные соединители соединяют трубопровод и разборке уже не подлежат. В случае неисправности трубопровод придется обрезать, трубы наращивать и соединять при помощи нового фитинга. Неразъемные соединения надежнее и герметичнее, чем разъемные.
Разъемные соединители удобнее использовать – трубопровод при необходимости можно разобрать и затем собрать на любом участке, можно добавить часть системы, установить отопительный прибор, смеситель или регулятор. При монтаже системы теплого пола или на опасных производствах разъемные конструкции не применяют.
Для раструбных систем канализации используют раструбные же фитинги из того же материала.
При выборе фитингов для монтажа конкретной сантехнической системы необходимо проанализировать требования герметичности, выяснить материал для прокладки трубопроводов. Затем начертить схему и отметить все подключения к системе сантехнических или отопительных приборов.
Для каждого материала выбираются свои фитинги, практически выбор может быть только на полиэтиленовых трубах. При применении труб из сшитого полиэтилена применяют компрессионные, пресс- или пуш-фитинги. При прокладке трубопроводов из ПНД используют конструкции с цанговыми зажимами, изредка компрессионные или прессовые соединители.
При устройстве трубопроводов в частном доме и небольших диаметров не используют терморезисторные муфты – они слишком дороги и требуют специального сварочного аппарата.
Большинство фитингов отечественного производства обладают хорошим качеством. Необязательно покупать импортные тройники для канализации или ПП муфты. А вот медные соединители стоит брать качественные – система потенциально может простоять 100 лет, а переделки на меди выглядят не очень эстетично. Разница в качестве латунных изделий также имеется.
Примерная цена
Отечественные фитинги стоят в 2-3-5 и больше раз дешевле импортных. Самые дешевые – муфты и МРН под пайку для полипропиленовых систем. Например, муфта Ø 25 мм стоит от 6 рублей, МРН – от 80 рублей, МРН с накидной гайкой – от 130 рублей.
Самые дорогие – медные фитинги. Стоимость соединительной муфты под сварку фирмы VIEGA Ø 20 мм составляет 320 рублей; тройник Ø 22×2х15 – 950 рублей, муфта-переходник Ø 22 мм x3/4″- 760 рублей.
Раструбные пластиковые фитинги для канализации стоят недорого – отвод Ø 110 мм стоит от 50 рублей, тройник Ø 50 мм – от 85 рублей.
Пресс-фитинги из латуни под трубу Ø 20 мм стоят от 70 рублей; компрессионные – 60-70 рублей. Муфта разборная под клей из ПВХ для соединения труб Ø 25 мм стоит от 550 рублей, отвод неразборной – 15 рублей. Муфта полиэтиленовая с цанговым зажимом Ø 25 мм стоит от 150 рублей.
Сшитый полиэтилен в строительстве — свойства труб и других изделий
В последнее время широкое распространение в строительстве получил такой пластик, как сшитый полиэтилен (PE-X). Особенно хорошо себя зарекомендовали трубы, выполненные из этого материала. В то же время далеко не все знают, что он вообще собой представляет, поэтому предлагаю подробно ознакомиться с его особенностями, а также эксплуатационными качествами PE-X труб.
Трубы из сшитого полиэтилена обладают уникальными свойствами
Что представляет собой материал
PE-X представляет собой полимер этилена, обладающий модифицированной структурой молекулярных связей, т.е. его молекулы сшиты поперечно. Сшивкой называется связывание звеньев молекул в трехмерную широкоячеистую сетку, в результате чего образуются поперечные связи.
Но, не будем вдаваться в подробности химии. Все что вам надо знать о сшитом полиэтилене — это то, что он обладает наиболее высокой плотностью в сравнении с другими полиэтиленами. Соответственно, его технические характеристики наиболее высокие.
Основные свойства
PE-X нельзя назвать идеальным пластиком, так как он имеет свои плюсы и минусы. Но, как вы далее можете заметить сами, положительных качеств у него больше.
PE-X не боится низких температур
Достоинства. Благодаря укрепленной структуре, этот материал более прочный, чем обычный полиэтилен, и имеет более высокую температуру плавления — около 200 градусов. Правда, при температуре 150 градусов материал начинает размягчаться.
Также можно выделит и некоторые другие его положительные качества:
- Прочность на разрыв. Этот показатель в несколько раз выше, чем у обычного полиэтилена. Причем растяжение на разрыв находится в пределах 350-800 %, т.е. материал может растягиваться, сохраняя свою прочность,
- Морозостойкость. Сохраняет свои механические свойства при температуре до -50 градусов. Благодаря этому и вышеописанному качеству, трубы из сшитого полиэтилена не боятся заморозки. Даже если они замерзают и деформируются (раздуваются), после оттаивания возвращают себе форму,
PE-X обладает «памятью» формы
- Химическая и биологическая стойкость. Изделия из PE-X устойчивы к химическим реагентам и не подвержены воздействию негативных биологических факторов,
- Экологичность. Материал не выделяет в окружающую среду вредных веществ. Поэтому трубы из PE-X используют как для отопления и всевозможных технических трубопроводов, так и для питьевой воды.
Трубы из сшитого полиэтилена часто применяют для систем отопления «теплый пол»
Недостатки:
- Неустойчивость к УФ излучению. Под воздействием солнечных лучей материал постепенно начинает разрушаться, как и любые другие полиэтилены,
- Неустойчивость к кислороду. Кислород, при проникновении в структуру материала, оказывает на него негативное воздействие.
Чтобы защитить изделия из сшитого полиэтилена от негативных воздействий окружающей среды, их можно покрыть оболочкой из других материалов.
Материал применяется в качестве изоляции для кабелей
Область применения
Из сшитого полиэтилена чаще всего изготавливается следующая продукция:
- Всевозможные трубы для разных целей,
- Изоляция для кабелей,
- Элементы различных изделий конструкционного назначения.
PE-X, несмотря на наличие антипиренов в составе, все же горит. Поэтому внутренняя прокладка кабеля с изоляцией из сшитого полиэтилена должна осуществляться в кабель-канале из негорючих материалов.
В быту люди чаще всего сталкиваются с шитым полиэтиленом именно в виде труб, о которых вкратце поговорим ниже.
PE-X трубы применяются для систем полива
Несколько слов о трубах
Как я уже говорил, трубы из сшитого полиэтилена применяют для самых разных целей. Соответственно, их диаметры тоже бывают разными – от 10 до 250 мм. Благодаря морозостойкости, пластичности и эластичности, они отлично подходят трубопроводов, которые не защищены от замерзания.
Чтобы водопровод не боялся заморозки, все фитинги (тройники, муфты, поворотные детали и пр.) должны быть качественными, выполненными из стали или прочных сплавов.
Поэтому особой популярностью эти изделия пользуются у дачников, так как с их помощью прокладывают трубопроводы для полива. Кроме того, благодаря пластичности и эластичности трубы отлично подходят для теплого пола.
Еще один плюс заключается в том, что они продаются в бухтах. Это упрощает не только транспортировку, но и монтаж труб, так как уменьшается количество соединений.
На фото — качественные PE-X трубы от польского производителя KAN
Ниже приведена стоимость труб из PE-X от некоторых известных производителей:
Сшитый полиэтилен в строительстве Что такое сшитый полиэтилен? Читайте о характеристиках труб и других изделий в статье
Использование фитингов на гофрированных трубах
Нормы и правила современного строительства предъявляют высокие требования не только к качеству новостроек, но также к подведенным коммуникациям. Очень часто для этих целей используется гофрированная нержавеющая труба. Идеальным является сочетание гофрированной трубы из нержавейки и фитингов различных видов. Фитинги для гофрированной нержавейки производятся из высококачественной латуни для сантехнических нужд. Есть два варианта таких соединительных элементов для гофрированных труб:
- для применения в системе внутренней газификации помещения;
- для использования в остальных коммуникациях внутри зданий – водоснабжение, теплоснабжение и других.
Фитинги для гофротрубы из нержавейки такжеразделяют по виду монтажа:
- прямые – применяют, если соединяющиеся участки трубопровода одного размера;
- редукционные – используют на трубопроводах, где требуется соединять трубы разного диаметра.
Фитинги для соединения труб
По типу соединения гофротрубы применяют такие фитинги:
- муфта – для прямых участков;
- тройник – разветвление под углом 90 градусов от основного трубопровода;
- угольник – соединяет участки из нержавеющей гофрированной трубы, с участками труб из других материалов, изменяя движение потока.
Правила выбора металлопластиковых труб для отопления
Чтобы контур сети не потек через 2-3 года из-за нарушения технологии изготовления, нужно правильно подобрать материалы.
Основные нюансы:
- Покупать только у надежного производителя, который может дать сертификаты качества. Подделка таких труб – дело сложное, но возможное. Надежные изготовители всегда сертифицируют товар, а если документов нет, это явная подделка или заводской брак.
- Визуально проверить трубопровод. Не должно быть дефектов в виде сколов, нарушения целостности пластикового слоя. Фактура гладкая, без заусенцев, диаметр совпадает с размером, который указан в техническом паспорте изделий.
- Если литеры маркировки нанесены с ошибками, это подделка.
- Осмотреть срез – он моментально выявит контрафакт. Заводские трубы выявляют сварку алюминия встык, если шов внахлест, качество низкое, как и при разной толщине алюминиевой фольги.
Срок службы трубы
Производители определяют срок службы металлопластиковых труб отопления в 50 лет. Но при использовании изделий в условиях высокого агрессивного воздействия трубы выйдут из строя через 35 лет
Важно не забывать менять фитинги и проверять целостность стыков, а снизить воздействие поможет защита магистрали теплоизоляционными материалами – это предупредит замерзание трубы при выкладке в неотапливаемых помещениях, например, котельной
Основные марки

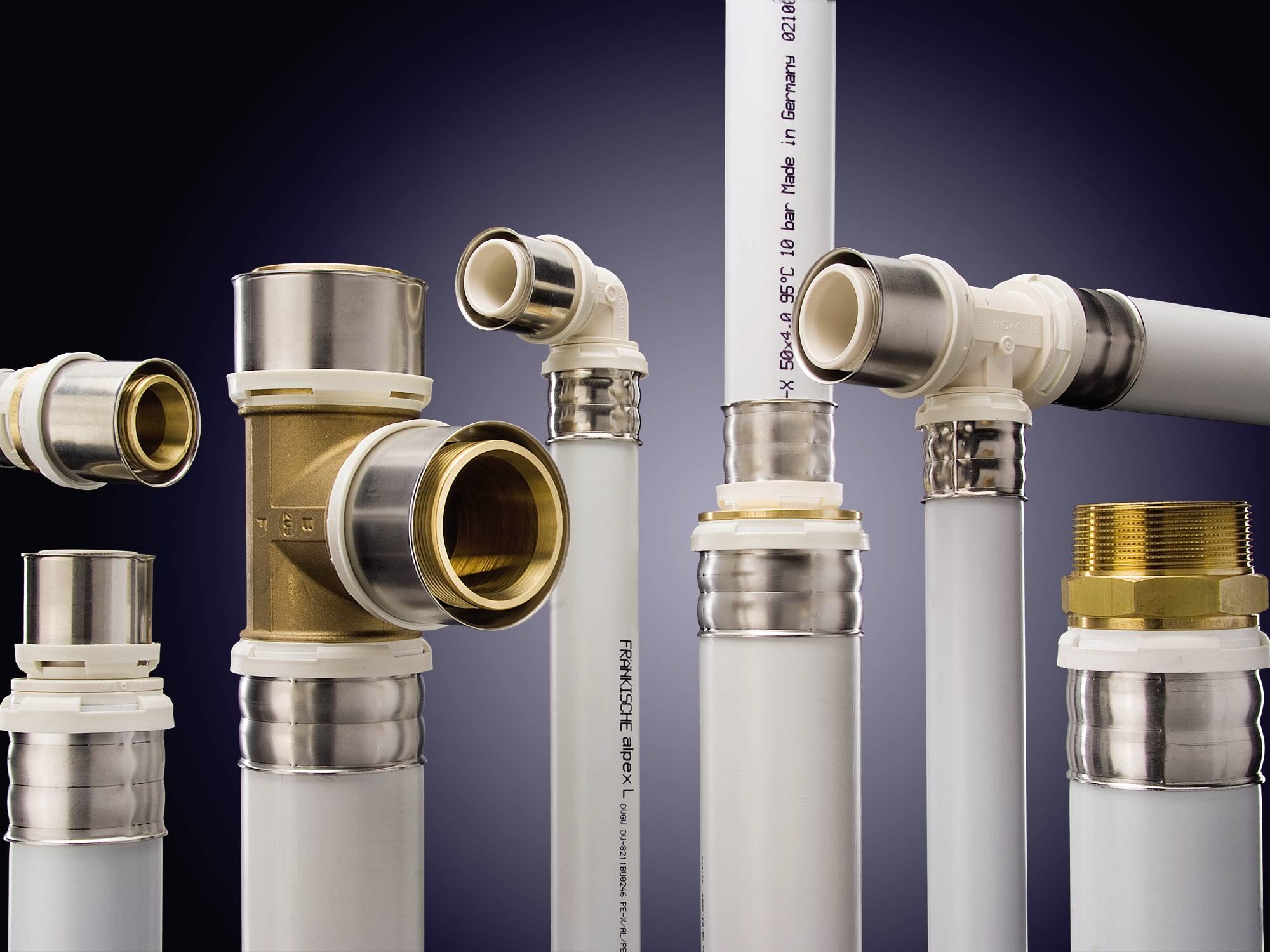

На рынке пресс-фитингов можно выделить некоторые марки-лидеры.
Среди них:
- VALTEC – наиболее популярный вариант, пользующийся спрососм в нашем регионе,
- REHAU – чья ценовая политика полностью оправдывает качество,
- Tiemme – итальянская фабрика, производящая огромное количество установочных систем,
- COMAP (Франция),
Эти пресс-фитинги хоть и стоят дороже, но качественно не разочаруют своего покупателя никогда
Также необходимо обратить внимание на пресс-фитинги марок OVENTROP, ALTSTREAM (Россия), Henco (Бельгия), UPONOR (Финляндия)
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Варианты отопительных систем
Автономная система отопления (в частном доме, небольшом коттедже) позволяет выбирать из двух возможных вариантов устройства системы отопления.
Это:
- Одноконтурная (однотрубная) – классическая, которая используется давно и повсеместно.
- Двухконтурная (двухтрубная) – более эффективная при эксплуатации, с возможностью регулирования теплоотдачи.
Одноконтурная система отопления
Подключение радиатора к полипропиленовым трубам в одноконтурной системе проводится последовательно.
Рекомендуем ознакомиться: Классификация и особенности применения фитингов из ПВХ
Схематично устройство такого типа простое:
- В верхний вход радиатора подключают трубу, идущую от котла (подача).
- К нижнему присоединяют отвод охлажденного теплоносителя (обратка).
Подача и обратка осуществляется по одной трубе. В одноэтажном строении это горизонтальная труба по периметру системы. В многоквартирных домах это вертикальная труба стояка.
Тонкость монтажа одноконтурной системы состоит в том, что здесь нужно смонтировать байпас.
Байпас – это встроенная между подачей и обраткой труба (перемычка) с вентилем или обратным клапаном. Байпас необходим для автономного отключения одной батареи из контура, при работающей системе (например, для ремонта).
Двухконтурная система
При двухконтурной системе монтаж батарей осуществляется параллельно. Ввод теплоносителя идет от отвода от основной трубы подачи. Обратный возврат происходит по той же схеме, по второй (отдельной) трубе. Отдельный ввод на каждый радиатор позволяет обойтись без дополнительных деталей в виде байпаса. На подвод монтируют запорный кран (вентиль), которым и перекрывают подачу в случае нужды.
Двухконтурная система отопления эффективнее по теплоотдаче примерно на 10% и считается более современной.
Для крепления батареи к стене потребуются кронштейны или специальные крюки. Для легких радиаторов достаточно 2 опор. Количество кронштейнов для тяжелых батарей рассчитывают из потребности 1 крепление на три секции.
По материалу изготовления фитинги бывают:
- Стальные – производятся из легированной, углеродистой стали с защитным покрытием (например, оцинкованной) или нержавеющей стали. Выдерживают высокие температуры, стойкие к агрессивным средам. Используются преимущественно в стальных трубопроводах отопления и водоснабжения.
- Чугунные – высокопрочные и долговечные. В основном применяются с чугунными радиаторами отопления.
- Латунные – используются в отопительных системах как со стальными, так и с трубами из пластика и металлопластика. Ударопрочны, термостойки, герметичны. Покрытые никелем или хромом, фитинги устойчивы к окислению. За счет гибкости латуни упрощаются и ускоряются монтажные работы.
- Полипропиленовые – активно завоевывают рынок как термостойкие, не подверженные коррозии и ржавчине элементы отопительных систем с использованием труб из пластика и полипропилена. Сравнительно низкая цена и достаточно высокий срок службы – 30 лет.
При монтаже трубопроводов отопительной системы или водопроводов используют следующие методы присоединения фитинга: резьбовые, клеевые и пресс-фитинги. Резьбовой – самый оптимальный. Позволяет многократно разбирать и собирать систему. Пресс-фитинг – наивысшая герметичность, наименьшие затраты по времени монтажа. Клеевой – только там, где инструкция его рекомендует.
Предложенные здесь советы носят чисто рекомендательный характер, а окончательный выбор элементов и материала для отопительных систем и водопровода остается за вами. Индивидуальный подход, качество, цена – три ступеньки, через которые нельзя перепрыгивать!
Типы фитингов
Типов и разновидностей фитингов множество. В первую очередь следует выделить две большие группы: соединительные и переходные фитинги. Соединительные элементы соединяют две пластиковых трубки из одного материала, иногда с фитингом из пластика (например, краны из поливинилхлорида). Переходные элементы служат для соединения пластика с системой или арматурой из других материалов (как правило, из металлов). Еще переходные элементы служат для перехода с диаметра на диаметр.
По конструкции фитинги бывают:
- Компрессионные.
- Под склеивание (для ПВХ).
- Под сварку (пайку).
- С цанговым зажимом (для ПНД).
- Надвижные (для полиэтилена).
Виды и типы соединения фитингов
Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.
Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.
Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.
Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.
Муфты и переходники
Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.
Муфта пп
Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.
Муфта комбинированная пп

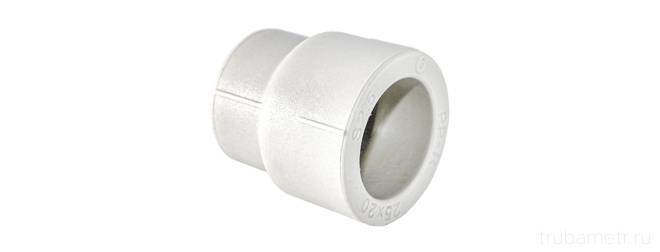

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.
Переходник пп
С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.
Уголок, тройник и крестовина
В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.
Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.
Уголок пп
Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.
Тройник пп
Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.
Крестовина пп
Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.
Обвод и компенсаторы
Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.
Обвод пп

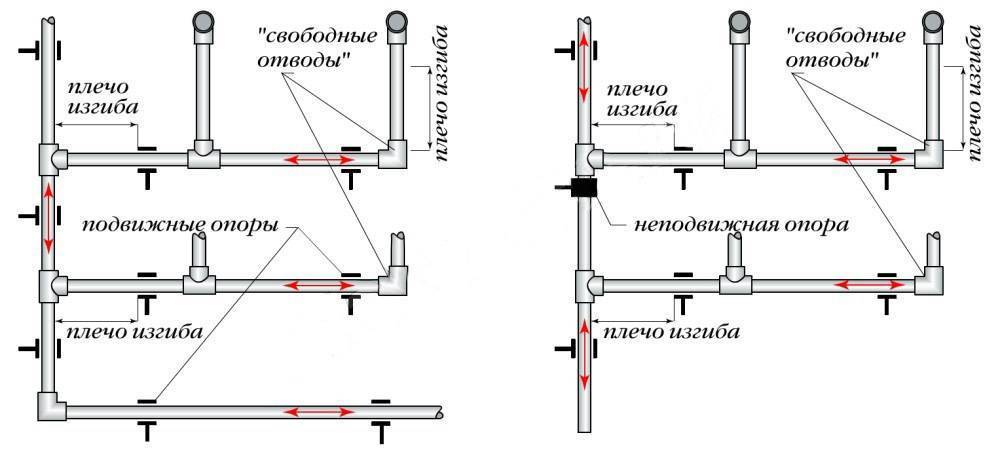

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.
Фитинг американка
Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.
Американка пп
Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.
Краны, вентили и заглушки
Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.
Вентиль пп
В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.
Кран пп
Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.
Заглушка пп
Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.
Виды по способу монтажа
Существует множество видов фитингов, которые отличаются друг от друга способом соединения. Их можно классифицировать на фланцевые, резьбовые, сварные, компрессионные и пресс-фитинги.

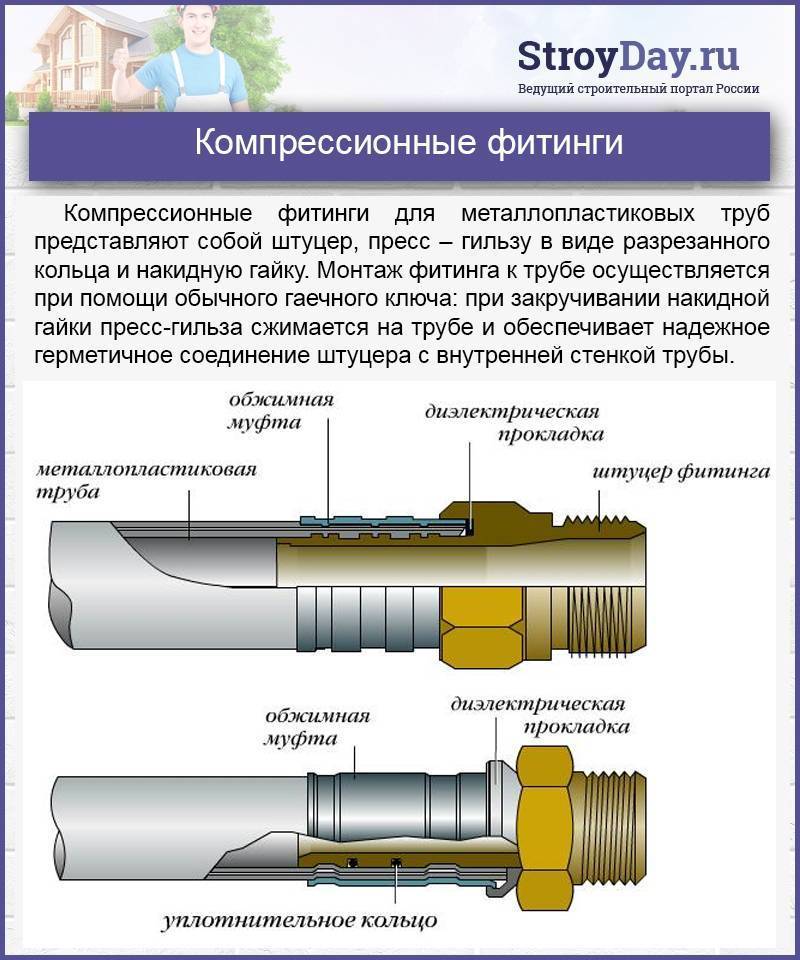

Компрессионные фитинги.
Является простым видом соединения, который чаще всего применяется при монтаже прямых участков. Герметичность таких соединений достигается путем использования уплотнителей. По прочности компрессионные фитинги уступают сварному или резьбовому соединению и не применяется в системах горячего водоснабжения.
Резьбовые.
Такие фитинги выдерживают большие нагрузки и являются разборным соединением, которое легко демонтируется.
Фланцевые.
Представляют собой диски, которые закрепляются сваркой, либо резьбой. Между дисками устанавливается прокладка, после чего они стягиваются болтами.
Сварные конструкции.
Неразборное, герметичное и прочное соединение, которое чаще всего используют при монтаже трубопровода с повышенными требованиями.
Пресс-фитинги.
Данный вид фитингов отличается прочностью и является разборным соединением, которое можно легко монтировать и демонтировать без применения дополнительных инструментов и сварочного аппарата. Принцип соединения заключается в установке двух гильз и нескольких прокладок, которые фиксируются с помощью пресс-клещей.
Особенности применения компрессионных соединений
К использованию цанговых соединений прибегают в тех случаях, когда предусматривается в дальнейшем разборка конструкции, частичная замена или подсоединение новых элементов системы. Конструкция компрессионного фитинга состоит из:
- корпуса;
- уплотнительного кольца;
- компрессионного (упорного) кольца;
- цанги (зажимного кольца);
- зажимной гайки.
Применение компрессионных фитингов ограничивается параметрами рабочей среды трубопроводов:
- давлением до шестнадцати атмосфер;
- температурой не выше стоградусной.
Поэтому ими пользуются:
- на водоводах местного значения;
- на объектах коммунального хозяйства;
- в ирригационных системах;
- в частных домовладениях.
Для монтажа труб из ПНД существует множество разновидностей компрессионных фитингов
Монтаж компрессионных соединений ведется в таком порядке:
Под прямым углом обрезается труба, устраняются заусенцы и скругляются кромки
Отрезок трубы, который будет вставляться в фитинг, очищается от загрязнений.
Надев на конец трубы гайку, устанавливают зажимное кольцо утолщенной частью в направлении хвоста соединяемого изделия.
Изделие до упора вставляется в фитинг, продвигается, проворачиваясь, зажимное кольцо.
Гайку сначала закручивают вручную, к использованию ключа или специального инструмента прибегают с осторожностью, дабы не перекрутить.
Разработка схемы отопления и реализация проекта
Для устройства подводки труб отопления к батареям можно рассматривать несколько вариантов:
Схема типовой отопительной системы для дома площадью 100кв.м.
- Однотрубная схема разводки труб отопления использует наименьшее число труб. Однако при данной методике, чем дальше от нагревающего котла расположен радиатор, тем ниже в нём будет температура воды.
- При коллекторной схеме общая длина труб намного больше, но тепло по ним будет распространяться более равномерно.
- Двухтрубная организация прокладки системы отопления по всему периметру дома (в полу, по стенам) является наиболее приемлемой и оптимальной.
Рассмотрим правила обустройства и монтажа трубопровода автономного отопления:
При устройстве двухтрубной схемы отопления необходимо помнить, что между отопительным котлом и системой безопасности нельзя устанавливать никакую запорную арматуру.
В случае использования труб разных типов следует принимать во внимание, что полипропиленовые армированные трубы для котлов отопления имеют некоторые расхождение в маркировке с металлопластиковыми трубами. Соответствие их друг другу можно уточнить в специальных справочниках.
Как правило, при устройстве двухтрубной схемы разводки труб к отопительным элементам используют металлопластиковые трубы 16х2.0 или же соответствующие им полипропиленовые трубы Dn 20×3.4
Этого обычно бывает вполне достаточно для обеспечения комфортного тепла в помещениях. На таких трубах принято использовать вентили радиаторные на 1/2 дюйма.
Для дома площадью, к примеру, в 100 м2, общая длина трубопровода, подающего воду от котла в радиаторы, должна быть не более 25 м. Оптимальная мощность отопительной системы для такой площади – до 12 кВт. В этом случае тепло всем помещениям обеспечат 6 радиаторов отопления, имеющие каждый по 10 секций. Увеличение числа батарей приведёт к увеличению длины подводящих и отводящих труб, что только снизит производительность всей системы.
Если возникает необходимость подключения большего числа радиаторов отопления, применяется двухконтурная разводка труб отопления или используются трубы, имеющие больший диаметр.
Непосредственно перед насосом желательно поместить фильтр, который будет задерживать грубые твёрдые частицы, способные стать причиной засора трубопровода. Устанавливать фильтр следует на участке системы, расположенном горизонтально.
Характеристики

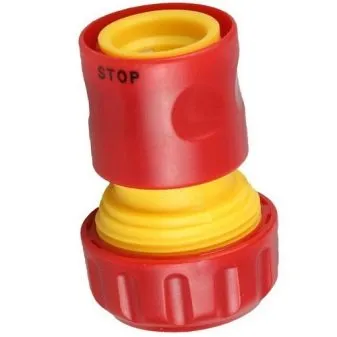

Часто под коннектором подразумевается муфта. Однако этот элемент включает крышки и соединительную резьбу. Крышка вкручивается в соединительную трубку, а последняя вставляется в резиновую трубку. Детали связываются наружной или внутренней резьбой определенного диаметра. Быстрые соединения цепляются к ниппелю и легко вытаскиваются.
Классический коннектор включает три детали.
- Удерживатель трубки с внешней деталью корпуса, в который помещается шланг. Он обычно плотно сидит внутри соединителя.
- Механизм отщелкивания, который и обеспечивает быстрый съем изделия.
- Закручивающаяся крышка, с помощью которой резиновая трубка крепится в коннекторе. Она с внутренней резьбой, поэтому может накручиваться на удерживающее устройство.
Если коннектор имеет автоматическое закрытие, устанавливается еще и стоп-клапан. Это обычный поршень с резинками, обеспечивающий полную герметичность.
Стандартные коннекторы выпускаются на основе обычных размеров шлангов, которые соответствуют ГОСТ. Для штуцеров, которые соединяются с шлангами или трубками, указывают внешнее сечение по самой большой бородке. Диаметр шланга должен быть несколько меньше сечения водопроводной трубы, что обеспечит хороший напор воды для полива. Наиболее распространенными считаются шланги 13 и 19 мм. Существуют еще универсальные изделия, но по причине своей дороговизны они используются редко.
- Коннектор 3⁄4 соединяет соответствующие 3/4 шланги. Этот диаметр равен 19 мм.
- Соединители размером 1 дюйм рассчитаны на шланги в 25–26 мм в диаметре.
- Коннектор 1⁄2 рассчитан на трубки 12 мм в диаметре.
- Соединители 1⁄4, 3⁄8, 5⁄8 считаются нечасто использующимися, но они тоже есть в продаже и рассчитаны на соответствующие шланги.
Коннектор быстрого соединения трубок распространен среди садоводов-огородников. Быстрое соединение применяется для подключения шланга к оборудованию автомойки. Покупка подходящего адаптера должна быть основана на таких факторах:
- диаметр шланга и размер ниппеля;
- мощность давления в трубке;
- характеристики внешней среды.
О том, как соотносится диаметр шланга и тип фитинга с расходом воды, смотрите в видео.
Цанговые детали

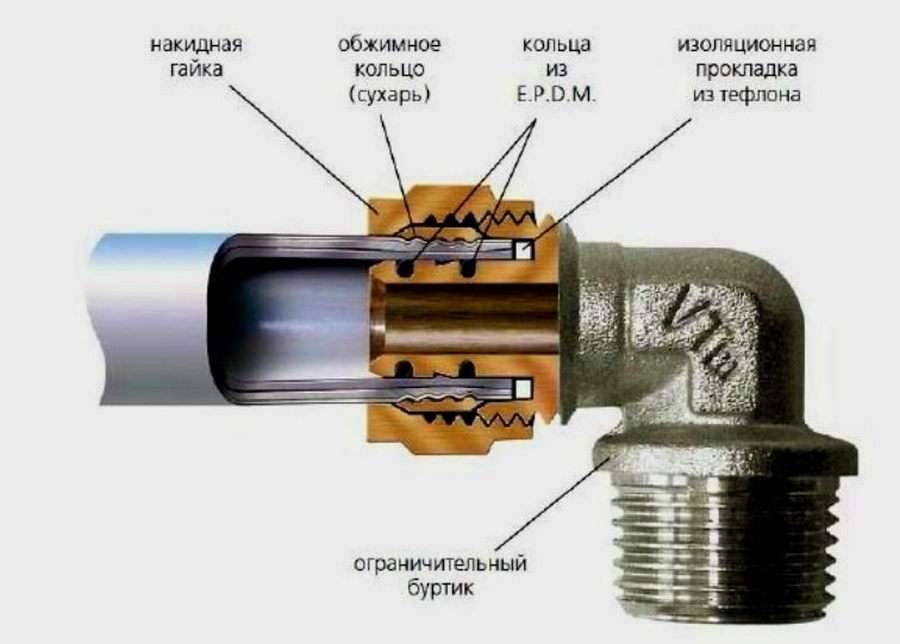

Цанговые фитинги для металлопластиковых труб при протяжке трубопроводов используют очень часто. Если стык цанговыми деталями произвести грамотно, и в соответствии ко всем требованиям, то о прочности и герметичности переживать не придется.
Так же важным становиться такой нюанс, что установочные работы в данном случае выполняются быстро и просто. Все, что потребуется для монтажа цанговых элементов: приспособления для снятия фаски; ножницы; гаечные ключи; калибратор.
Производят цанговые фитинги многие производители, и на рынке они предоставлены в огромном количестве. Так, например, только итальянских фирм, производящих продукцию этой линейки, можно насчитать более десятка, а китайских изготовителей представлено в разы больше.
Виды узлов подключения
Н-образный узел, расположенный снизу, облегчает процесс настройки, перекрытия радиаторов и слива из них теплоносителя. В зависимости от типа контурной арматуры существует несколько разновидностей конструкций.
Однотрубные
Выбирать систему подключения с 1 или 2 трубами нужно исходя из площади помещения
Теплоноситель двигается по магистрали на приборы отопления. Вследствие падения температуры воды батарея хорошо прогревается только в первой цепи, последние остаются холодными. Для выравнивания разницы температур применяется байпасная разводка. Система термокомпенсации делит входные потоки на две части. Одна направляется на радиаторные устройства и начинает нагревать корпус. Вторая в этот момент двигается к следующему прибору.
Двухтрубные
Радиаторы прогреваются равномерно без байпаса. При наличии нижнего узла применяется конструкция «бинокль» в виде фитингов с кранами регулировки и закрытия. Один патрубок выводится на подачу, второй – на обратку.
Комбинированные
Магистраль с байпасным каналом внутри применяется в однотрубной и двухтрубной разводке. На теплотрассе из одной трубы байпас немного приоткрывается, из двух – полностью закрывается.
Где применяются компрессионные фитинги
Это основные элементы для соединения труб из полиэтилена низкой плотности или марок PEAD, ПЭ-40, 80 и 100 с диаметром 16 — 110 мм. Обычное применение таких труб — транспортировка питьевой воды и других жидкостей в магистралях с давлением до 16 бар. Материалы, из которых изготовляются фитинги, имеют высокую химическую стойкость в т. ч. и к ультрафиолетовому излучению. Применяются такие фитинги преимущественно в малоэтажном домостроении, т. е. в сельской местности, при устройстве теплиц, систем полива, водоснабжения поселков и прокладки водопровода вдоль улицы. Другим применением дешевых водоводов, а значит и сопутствующих комплектующих — компрессионных фитингов — являются системы ирригации. Как раз для них и нужна возможность быстро и без проблем делать заново монтаж водоводов.
Компрессионные фитинги при температуре +20 градусов для труб диаметром до 63 мм выдерживают давление до 16 бар, а свыше — не более 10 бар. По отношению к рабочим температурам труб ПНД фитинги выдерживают больший нагрев— до +100 градусов, поскольку изготавливаются из полипропилена.
Хранение фитингов в складских условиях не имеет каких-либо особенностей. Если их материал изготовления ПНД, то их следует беречь от солнечного света, но последнее время все больше для труб ПНД применяют фитинги из полипропилена, которому ультрафиолет совсем не вреден.
Особенности соединения различных труб с помощью компрессионных фитингов
Монтаж трубопровода с помощью компрессионных фитингов можно сделать самостоятельно, изучив инструкцию к соединительному элементу. У большинства из них она одинаковая:
- с трубы срезается фаска, поверхность зачищается от неровностей с помощью наждачной бумаги (лучше воспользоваться фаскоснимателем либо воспользоваться специальным ножом);
- фитинг раскручивается и разбирается на составляющие элементы;
- на поверхности трубы с помощью маркера делается метка глубины погружения;
- на край трубы наносится жидкое мыло или вода для облегчения скольжения;
- труба вводится в отверстие фитинга, наружная зажимная гайка затягивается вручную до окончания резьбы.
Классификация
Виды классификации фитингов:
- по материалу изготовления;
- по способу монтажа.

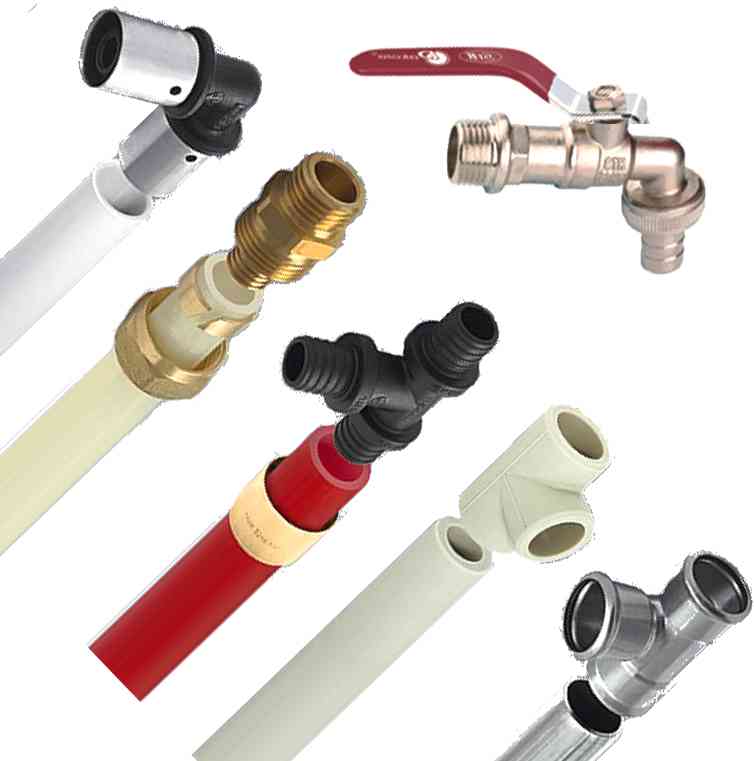

По материалу изготовления
Современные соединители выпускаются из следующих материалов:
- Медь. Муфты, тройники, уголки под капиллярную пайку. Имеют простую форму, состоят из одной детали. Из меди не выпускают никакие изделия с резьбовой частью – металл слишком мягкий.
- Латунь Когда говорят о металлических фитингах, обычно подразумевается латунь. Это прочный сплав, достаточно твердый для нарезки резьбы, в то же время нехрупкий, пластичный, устойчивый к гидравлическим ударам. Долговечность латуни составляет от 20 и до 30–50 лет в зависимости от условий эксплуатации. Если нет постоянных толчков и смещений, то недорогие латунные изделия простоят долго. Латунь устойчива к высоким температурам, темнеет со временем, поэтому ее часто покрывают никелем или хромом.
- Бронза. Ее свойства аналогичны латуни. Такие элементы встречаются редко, они стоят дороже латунных.
- Сталь, чугун. Стальные фитинги встречаются редко, чугун – практически анахронизм. Современные стальные соединители обязательно покрывают никелем, хромом или хотя бы цинком для защиты металла от коррозии. Применяют сталь редко и только на стальных трубопроводах. Срок службы стальных изделий с покрытием – до 20 лет, прочность выше, чем у латунных.

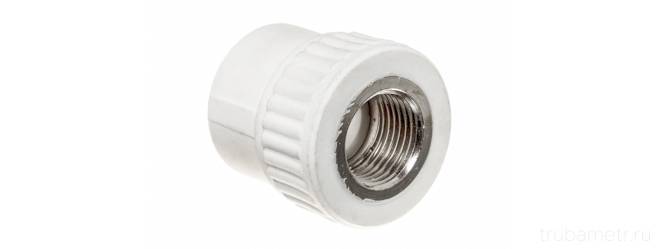

- Пластиковые переходники. ПП изделия под пайку, ПВХ под склеивание, ПЭ с цанговыми зажимами. Еще применяются очень дорогие терморезисторные муфты (для ходовых диаметров 15–40 мм не выпускаются). ПЭ, ПП неустойчивы к ультрафиолету; ПВХ, ПЭ неустойчивы к повышенным температурам, не применяются для систем отопления.
- Комбинированные конструкции состоят из пластиковой муфты с впаянной металлической резьбой или патрубком с накидной гайкой-американкой. Свойства таких переходников определяются свойствами пластмассы. Для меди существует свой вариант – на медный патрубок под пайку закреплена гайка-американка.
По способу монтажа
По способу монтажа фитинги бывают разъемные или неразъемные.
Некоторые виды пластика монтируются только на неразъемные фитинги – полипропилен, например; для фитингового соединения трубопроводов из полиэтилена или поливинилхлорида можно использовать как разъемные, так и неразъемные соединители.
Медные трубопроводы собирают пайкой либо компрессионными и пресс-фитингами. Компрессионные соединители относятся к разборным.
