Конструктивные особенности

Продажа и производство покрасочных камер – ответственный и сложный процесс, т.к. производитель должен продумывать конструкцию думая прежде всего о безопасности и здоровье человека.

Будем говорить о камерах для автомобилей используемых на СТО. Покрасочные работы осуществляются поточным методом, а подготовка к окрашиванию и последующая сушка происходит в разных помещениях.

Для покрасочных работ необходимо теплое помещение. Поэтому стены камеры, изготовленные из сэндвич-панелей, должны быть дополнительно утеплены с использованием минваты или пенополистирола. Приток тепла обеспечивается за счет использования тепловых генераторов, подающих в камеру воздух нужной температуры. Поддержание неизменной температуры достигается за счет использования автоматизированного управления отопительно-тепловыми установками. Теплогенераторы используются дизельные, газовые, электрические, в зависимости от первоначальных требований и условий. Долговечность нагревательных элементов достигается за счет использования при их производстве марок нержавеющей термостойкой стали и конечно своевременного обслуживания этого оборудования.

Для доступа к системе дымоотведения и ее регулярной очистки предусмотрены люки.

В подготовительной зоне покрасочно-сушильной камеры производится ряд предварительных работ: очистка от внешних загрязнителей и следов коррозии, шпатлевка, грунтовка и пр. Ходом работ управляют дистанционно с пульта, расположенного, согласно требованиям безопасности, в отдельном помещении. Там же расположен монитор и силовая часть.

Дистанционно управляется:

• система вентиляции;
• освещение в окрасочной камере;
• смена рабочих режимов окрасочной камеры;
• работа нагревательных систем;
• работа датчиков (давление, перегрев, газоанализатор)
• система пожаротушения

Покрасочный бокс — особенности конструкции

Схема покрасочной камеры всегда зависит от конструктивных особенностей постройки. Сейчас известны несколько разновидностей покрасочных боксов:

• Оснащённые одним мотором;
• Камеры с двумя моторами;
• Тупиковые помещения;
• Помещения, где подача металлоконструкций осуществляется вручную;
• Боксы, в которых подача металлоконструкций производится механическими методами;
• Проходные помещения;
• Боксы с верхними путями.

Главной особенностью тупиковых покрасочных камер является наличие возможности поворота автомобиля для удобного и равномерного окрашивания со всех сторон. Проходные боксы позволяют передвигать металлоконструкции по специальной ленте в процессе окрашивания.

Бокс для окрашивания

В одномоторных боксах вентиляционная система представлена всего лишь одним агрегатом, подающим воздух в помещение сверху вниз и создавая тем самым высокий уровень давления. Под его воздействием происходит опускание покрасочного тумана вниз и выведение его из помещения через нижнее вентиляционное отверстие.

К сожалению, одномоторные покрасочные камеры приводят к сильному загрязнению окружающей среды, поэтому их сейчас используют очень редко. Более оптимальным вариантом вентиляции для покрасочного блока будет двухмоторный агрегат.

Его основу составляют два мотора, каждый из которых выполняет только одну функцию. Один мотор отвечает за нагнетание чистого воздуха, а второй – за выведение грязного, с парами красок.

Правильно спроектированная покрасочная камера позволит получить качественно окрашенный автомобиль, затратив при этом небольшое количество краски и сохранив чистоту рабочего места и здоровье маляров.

Выполнить все рекомендации по сооружению покрасочного бокса можно, если уделить много внимания проектированию такого объекта. Готовая конструкция должна соответствовать следующим параметрам:

1. Площадь фильтра на потолке;
2. Производительность и мощность вентиляторов;
3. Правильное расположение приборов освещения;
4. Скорость воздуха внутри фильтровального оборудования;
5. Площадь фильтра, располагаемого на полу.

Делаем эффективную вытяжку для покрасочной камеры

Делаем эффективную вытяжку для покрасочной камеры

Воздухообмен в покрасочной камере осуществляется с помощью двух вентиляторов, которые, в свою очередь, бывают четко определенной мощности (в среднем это — 5,5 кВт- 7,5 кВт). Камеры бывают одномоторные и двухмоторные, в зависимости от типа необходимой циркуляции воздуха в помещении. Стандартное покрасочное помещение имеет два режима воздухообмена:

• выброс воздуха наружу;
• рециркуляция.

Выброс воздуха наружу – это процесс, вызванный забором воздушных масс снаружи помещения и вывод переработанного воздуха за его пределы. В то же время, режим рециркуляции – это подача свежего воздуха в камеру, чтобы уменьшить концентрацию взрывоопасных веществ и обезопасить жизнь специалистов-маляров. И так, среднестатистическая расчетная производительность воздухообмена для обычной стандартной покрасочной камеры составляет 18 000 – 22 000 м 3 /час, что обеспечивает не только безопасные условия работы людей, но и высокое качество покраски транспортных средств.

Как обеспечить необходимый температурный режим?

В покрасочных камерах используются довольно жесткие условия к температурному режиму, так расход дизельного топлива для обогрева помещения составляет 10-20 кг/час, и в то же время мощность горелки в таких камерах не должна превышать 250 кВт. Функция подогрева воздуха должна находится в автоматическом режиме, чтобы обеспечивать высокий уровень качества проводимых работ. Также, покрасочная камера должна быть оснащена пультами управления и датчиками контроля узлов и режимов для обеспечения воздухообмена, необходимого температурного режима и пожаробезопасности.

Каким должно быть помещение профессиональной покрасочной камеры

Есть определенные параметры, которые должны приниматься во внимание при организации покрасочной камеры. Помещение под нее должно быть:

• огнеупорным;
• моющимся;
• герметичным.

Это три обязательных пункта. Кроме того, к примеру, при изготовлении стен, нужно учитывать их теплоизоляцию. Они обычно трехслойные. Два слоя из стали заполняются промежуточным теплоизоляционным веществом, которое должно быть негорючим.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Не экономьте на материалах для теплоизоляции, ведь от их качества зависит не только конечный результат малярных работ, но и ваша безопасность! Пенопласт и полиуретановая пленка относятся к горючим (согласно нормам PN/EN 13355), поэтому их применение небезопасно.

Использование в качестве утеплителя обычной минеральной ваты также не обеспечит должной теплоизоляции, ведь этот материал со временем может сползти, в результате чего образуются свободные пространства, увеличивающие потери тепла в камере.

Далее обратим внимание на пол. Обычно он создается таким образом, чтобы в помещении имелась нормальная воздушная циркуляция

На него нужно настелить несколько слоев решетчатого покрытия, что делает возможным организацию воздуховода.

Помимо этого, при проектировании основных и запасных дверей, учитывается их огнестойкость. А еще дверь являет собой своеобразный герметичный щит, который защищает машину от грязи и пыли снаружи. И не забывайте, при всей ее герметичности она должна открываться легко и быстро, что создаст безопасные условия работы для маляра внутри камеры.

Прежде чем задумываться над тем, как построить покрасочную камеру, предусмотрите, чтобы в самодельном помещении подобного рода была нормальная влажность воздуха и освещение.

Идеально использовать лампы дневного света. Они позволяют увидеть конечный результат таким, каким он будет смотреться на улице при естественном освещении.

И о точках освещения также стоит подумать заранее. Самым эффективным решением будет размещение подобных ламп под потолком, а также на боковых стенках. Но есть здесь и некоторые недостатки. Во время работы мастер не сможет иметь доступный обзор нижней части авто.

Для избавления от мешающих бликов или темных участков, вдоль стен рекомендуется размещать больше продолговатых ламп, позволяющих получить нормальную освещенность авто снизу и без бликов и теней.

Размеры камеры должны быть такими, чтобы мастер мог нормально работать, не спотыкаться о выступающие углы и иметь достаточную мобильность и маневренность при перемещении вокруг корпуса машины. На практике можно использовать разные гаражи или помещения, но площадью не менее чем 4 на 6 метров. И подбирать их нужно по возможности как можно дальше от жилых кварталов. Перед монтажом камеры стоит известить владельца помещения о намерениях.

В основном, не нужно обладать какими-то специальными инженерными знаниями, чтобы создать подобный бокс для окраски. Это под силу и одному человеку.

Можно использовать и металлический каркас. Но здесь потребуется организация дополнительных элементов в виде переходных мостиков. А пространство под полом используется для размещения системы вытяжки, фильтров и прочего.

Освещение покрасочной камеры – важный параметр при покраске автомобиля

Для эффективной и качественной работы помещение под покраску должно соответствовать ряду требований, одним из которых является освещение. Правильно организовав процесс, мастер сможет покрасить кузов, как настоящий профессионал. Нельзя не отметить, что во время работы происходит сильное распыление краски, что автоматически ухудшает видимость в несколько раз.

Перед началом работ рекомендуется просчитать количество ламп и правильно их разместить. Для обеспечения отличной освещенности и видимости всех дефектов, необходимо ориентироваться на норму освещенности 1000–2000 люкс. Можно воспользоваться одной из схем освещения: потолочной, потолочно-стеновой или усилением освещения задней стенки помещения. Наиболее удобной и эффективной считается вторая схема.

Так как дневной (приближенный к солнечному) свет в камере – один из важнейших аспектов при покраске машины, рекомендуется разместить лампы в несколько рядов так, чтобы они находились на разных уровнях. Это улучшит визуализацию и, как следствие, обеспечит отличную покраску. Минимально рекомендуемое количество ламп – 24 штуки.

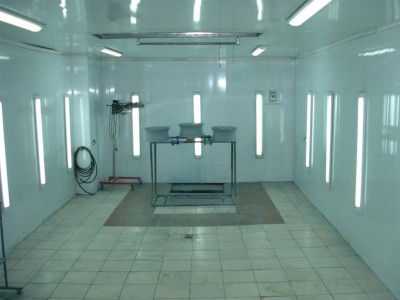

Освещение в покрасочной камере

Пользователь может приобрести лампы накаливания, светодиодные светильники или люминесцентные лампы. Все три варианта отличаются по мощности и стоимости. В зависимости от характеристик и предполагаемого бюджета, каждый выбирает наиболее приемлемый вариант.

Вентиляция помещения, очистка воздуха и сушка

Вентиляция позволяет:

• очистить воздух от пара, выделяемого при выполнении работы;
• удалить пыль и мелкие частицы, а также предотвратить их попадание на свежую краску;
• регулировать температуру и влажность.

Чтобы камера выполняла свои функции и обеспечила отличный результат, необходимо соблюдать определенные условия:

• Движение воздуха должно быть равномерным и направленным.
• Соблюдение температурного режима (идеальными показателями считаются 22–24 градуса).

Вентиляция позволяет очистить воздух от пара

• Поддержание оптимальной влажности, а именно 50–70%.
• Использование вертикальной системы вентиляции.

Перед установкой вентиляции следует определиться с выбором устройства. Выделяют одномоторный, двухмоторный и приточно-вытяжной тип системы. Для больших объемов работ использует последний тип вентиляции. Обычному пользователю для качественной очистки воздуха подойдет двухмоторная система с высокой производительностью.

Приточно-вытяжная вентиляционная система отлично циркулирует и очищает воздух, обеспечивает оптимальный температурный режим и сушку готовых изделий.

Строим покрасочную камеру своими руками

Перед тем, как начать делать камеру для покраски авто своими руками, рекомендуется первоначально изучить соответствующую информацию, ознакомиться с требованиями к материалам и освещению. И лишь схему вентиляции рекомендовано оформлять в присутствии профессионала, так как ошибка расстановки фильтров негативно повлияет на работу всей системы.

Выбор материала для покрасочной камеры

Главный критерий выбора материала для покрасочной камеры – стойкость к повышенным температурам. Чаще для основы выбирают сэндвич-панели или металлический каркас. Второй вариант – более трудоемкий и привередливый. В качестве утеплителя чаще используют пенопласт (легко возгорается), пенополиуретан (разрушается под ультрафиолетовым излучением) или минеральную вату (скатывается).

Отделка стен и пола

Пол покрасочной камеры включает в себя решетку с расположенной внизу системой фильтров. Однако настоящее покрытие требуется только на площади, где планируется покраска. Также под решетками требуется углубление до одного метра, стенки которого рекомендовано залить бетоном. Если нет возможности организовать подобный погреб, рекомендуется ограничиться металлическим поддоном около 30 сантиметров глубиной. Это нужно для создания условий для установки фильтра.

Когда обустройство закончено, стоит переходить к покраске стен. Специалисты советуют отдать предпочтение порошковой краске белого цвета – на таком фоне лучше видны неточности покраски.

Обустройство вентиляционной системы

Покрасочная камера нуждается в оснащении двумя фильтрами для воздуха: на входе и на выходе. Первая фильтрация предназначена для клининга нагнетаемого в бокс воздуха от мелких частиц пыли. В редких случаях используется техника двойной очистки, где один фильтр задерживает крупные элементы чистки, а дальше происходит тщательная очистка от микроэлементов. Единственная задача фильтра на выходе – очищение от лакокрасочных взвесей.

Освещение

Освещение в покрасочной камере имеет важное значение. При несоблюдении стандартов установки света резко меняется цвет окрашенного автомобиля, ведь при неправильном освещении сложно подобрать нужный оттенок

Рекомендуется использовать лампы дневного света, они отличаются экономичностью, при этом отсутствует мерцание. Также требуется грамотно расположить источники света. Светильники рекомендуется закреплять как на потолке, так на стенах, чтобы обеспечить полную подсветку.

Вентиляционные системы и их типы

Системы вентиляционные принято делить на два основных типа:

• вентиляции с одномоторным агрегатом, где воздух нагревается внутри помещения и обязательно сверху;
• вентиляции с двухмоторными агрегатами, где кроме нагнетающего воздуха сверху есть и нижний агрегат, который отсасывает воздух.

Оба вида камер имеют схожий принцип работы и хорошую изоляцию от внешней среды. В них обеих происходит нагнетание воздуха в малярную комнату через потолочный фильтр. И создаётся избыточное давление, которое и выдавливает воздух с краской. Вывод воздуха проходит через второй пол или через траншею в полу.

Что касается агрегатов, то в двухмоторной покрасочной камере один двигатель будет подавать воздух в малярку, а другой — его отсасывать. И это будет происходить на таком принципе работы, когда подаётся воздуха немного больше, чем отбирается. Получается, что, хотя обмен воздуха в сушильной камере и становится активнее, разрежения не происходит.

Суть воздухообмена, происходящего в помещении, можно объяснить и другими словами. Для этого представим себе следующую картину: перед нами пластмассовая канистра с закрытой крышкой, в которой сделаны два отверстия. Одно отверстие напротив другого. Пускаем сигаретный дым в канистру. После этого в одно из отверстий вдуваем чистый воздух. Что происходит? Дым будет выходить из другого отверстия. Берём пылесос и вдеваем шланг в отверстие, откуда шёл дым. И у нас получится более активный воздухообмен.

На видео показано, как сделать покрасочную камеру своими руками:

Теперь про двухмоторные покрасочные камеры. Они вообще-то экономически невыгодны для самостоятельного изготовления. Придётся делать не простую конструкцию. Это довольно сложное устройство, подразумевающее высасывающий электродвигатель, создающий разрежение. Но нужно всё изготовить таким образом, чтобы клубы паров от краски или лака не проходили через саму конструкцию, а также не отлагались на лопастях. В противном случае это приведёт к дисбалансу устройства.

Переходим к потолку, где рассмотрим конструкцию для подачи чистого воздуха. Именно отсюда он будет поступать в покрасочную камеру. И для того чтобы успешно собрать конструкцию своими руками, необходимо купить следующие материалы: воздухоотводы, «улитку», фильтры. Нужно будет также самостоятельно изготовить ёмкость, куда будет поступать вначале воздух.

Начнём с «улитки». Это своеобразное устройство, нагнетающее воздух. Основное предназначение «улитки» — обеспечение приточно-вытяжной вентиляции. Оснащены бывают такие устройства крыльчатками из оцинкованной стали и загнутыми ламелями, увеличивающими их производительность и давление.

Кроме этого, каждый из способов вентиляции имеет как преимущества, так и недостатки. И если в домашних условиях использование двухмоторной вентиляции не считается экономически выгодным, всё же некоторые его используют. Дело в том, что двухкамерные варианты обеспечивают лучшую вентиляцию и циркуляцию воздуха. И если в вашем покрасочном центре ожидается большой поток машин, то постройка двухмоторного варианта вентиляции будет выгодным делом.

Напротив, если вы думаете, что ограничитесь покраской нескольких автомобилей, постройка одномоторной камеры будет правильнее.

На видео показана правильная работа вентиляционной установки:

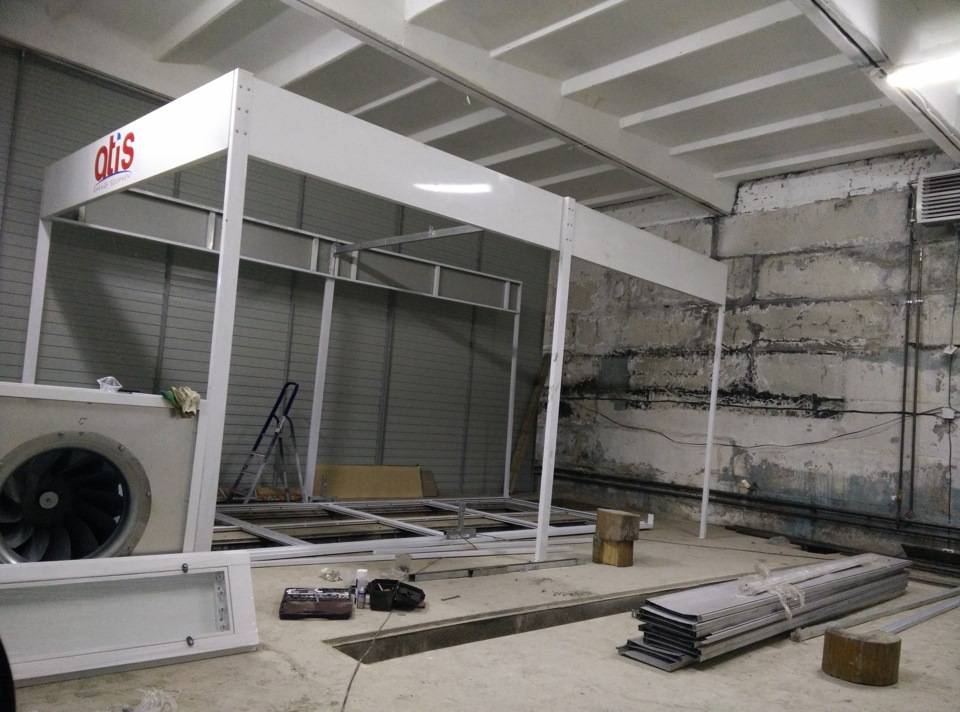

Самым идеальным вариантом будет — построить камеру внутри другого помещения, а не отдельно. Если имеется возможность установить малярку внутри мастерской, где будет проводиться основной вид работ, остаётся только прорыть траншеи для отвода воздуха. Что касается стен, то их можно построить из гипсокартона, который обшивается на металлический каркас. В этом случае можно воспользоваться и минеральной ватой, которая обеспечивает термоизоляцию.

Теперь про пол. Траншеи следует рыть две и обязательно параллельно. В месте вывода их на улицу соединить в одну общую.

Впоследствии траншеи можно будет перекрыть металлической решёткой или сварными перекрытиями, сделанными из угольников или труб.

И ещё. Чтобы воздух равномерно выводился по всей длине помещения, траншею следует делать с таким учётом, чтобы щель сужалась в сторону выхода воздуха. В противном случае, если этого не сделать, обмен воздуха будет происходить лишь в месте его выхода на улицу.

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Освещение покрасочного бокса

Освещение в покрасочной камере должно быть хорошим. Считается, что величина освещенности в рабочей зоне помещения должна составлять не менее 600 люкс, но обычно организуется освещенность на 1-2 тыс. люкс. Использование только потолочных ламп является недостаточным, так как при этом боковые и другие поверхности автомобиля будут плохо освещаться. Для создания достаточной освещенности в рабочей зоне рекомендуется устанавливать потолочные светильники и дополнительные источники света на стенах камеры.

В качестве источников света используются:

• Люминесцентные лампы;
• Светодиодные светильники.

Люминесцентные лампы дают хорошую освещенность без образования бликов и обеспечивают отличную цветопередачу. Помимо этого, они экологичны, экономичны и устойчивы к вибрациям. Светодиодные светильники в последнее время используют чаще. И этому не мешает достаточно высокая стоимость (в сравнении с люминесцентными лампами), так как их преимущества существенны.

К ним относятся меньшее потребление энергии (в три раза), безопасность, яркий и ровный свет без бликов, длительность и надежность эксплуатации. Помимо организации потолочного (или верхнего) и бокового освещения в покрасочной камере может потребоваться дополнительное освещение некоторых мест. Для этого удобно использовать поворотные светильники на длинной ножке. Наиболее эффективной схемой освещения покрасочного бокса считается установка длинных ламп, расположенных в шахматном порядке.
