Ворота гаражные подъемные

Частые проблемы при установке подъемных ворот

Примерзшее полотно проливают горяей водой

Если есть шум работающего мотора, но при этом полотно не приходит в движение, причиной может быть блокировка механизма лишним препятствием на пути роликов. Вторая причина в порче пружины.

Если привод не работает совсем, отключают блокировку и открывают ворота вручную. В этом случае находят поломку в автоматике или в конструкции самих ворот.

Самостоятельно открывается створка поле закрытия — неверные настройки работы привода.

Вибрация при открывании говорит о расслабленных метизах, которые нужно проверить и закрутить.

Гаражные ворота: стандартные размеры

Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.

У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:

Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.

У секционных ворот есть пара отличий, о которых также нельзя забывать:

Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.

На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.

Минимум (когда нужно сэкономить)

Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.

Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.

Максимум (какие есть ограничения)

Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.

По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.

Размер ворот для гаража подбирается с учетом указанных на изображении параметров

Как оценить ширину будущих ворот

Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.

Популярные стандартные размеры гаражных ворот (в сантиметрах):

откатные — 300 на 190;
поворотные — 240 на 220;
распашные — 400 на 200;
рулонные — 400 на 270;
секционные — 225 на 200.

Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

пружин;
роликов;
рычагов.

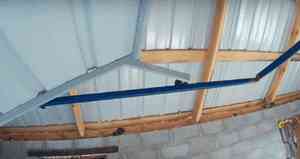

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Виды подъемных ворот по типу открывания

Гаражные рулонные ворота сворачиваются в рулон и не требуют дополнительного места

Владелец может сделать в воротах окно с решеткой, устроить калитку для прохода людей. Для безопасности в складных воротах стоят фотоэлементы, которые блокируют подъем или опускание створки, если между ее краем и полом находится препятствие.

Полотна разных конструкций поднимаются вверх, но каждый вид работает по-разному:

створка может поворачиваться в проеме, при этом полотно иногда оснащают встроенной калиткой;
секционные ворота удобны тем, что состоят из отдельных сегментов, которые поэтапно складываются при движении, затем расправляются на потолке;
рулонные скатываются в своеобразный сверток.

Поворотные створки

Изготавливают целую раму с заполнением, которая при повороте немного выдвигается наружу проема, затем по направляющим съезжает на потолок. Движению помогает подъемный механизм для ворот гаража в виде растянутых пружин во внутреннем устройстве.

Конструкция прочная, полотно не имеет мостиков холода, т. к. отсутствуют соединительные швы. Необходимо монтировать усиленную опорную раму.

Складные (секционные) полотна

Секционные ворота требуют тщательного расчета размеров

Полотно слаживается при взаимодействии барабанов, пружинного механизма, шарниров и тросов. Конструкция требует тщательно расчета размеров отдельных секций, которые стыкуют с помощью петель. Сегменты легко менять по отдельности при ремонте.

Можно установить в проемы в форме трапеции или арки. Средняя степень защищенности от вандалов, а ролики при высокой нагрузке быстро изнашиваются.

Рулонные ставни

Полотно составлено из отдельных ламелей, чаще всего это алюминиевые планки. Приемный барабан ставят под потолком, а по бокам монтируют направляющие полозья. Составная конструкция фиксируется к барабану стальным тросом.

При вращении барабана створка скручивается в сверток и наматывается на втулку. Роликовая конструкция имеет низкую сопротивляемость взлому.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо на земле, до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло пропеллером.

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

~~секционные ворота~~

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

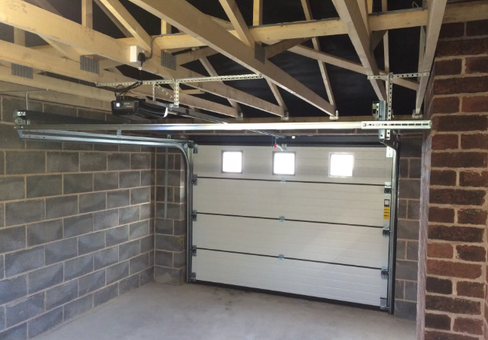

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Плюсы и минусы конструкции

В пользу подъемного механизма для гаражных ворот стоит сказать следующее:

Для поднятия не нужно много свободного пространства снаружи или внутри помещения. Используется место под потолком.
Цельное полотно станет надежной защитой от злоумышленников.
Створка подлежит утеплению разными теплоизоляторами (пенополистиролом, пенопластом, минеральной ватой).
Допускаются наружная отделка, украшение.
Изделие получится оснастить автоматикой.
Возможна установка подъемных полотен не только в одинарных, но и двойных гаражах.

Среди недостатков:

В открытом виде уменьшается высота проема.
Монтаж рекомендуется выполнять только в проемы прямоугольной формы.
Не подлежит частичному ремонту. При повреждении придется менять все полотно.
Нужно четко соблюдать нагрузку на ворота. Неправильный расчет при выборе готового изделия или при самостоятельном изготовлении приведет к сокращению срока его службы.

Чертежи, устройство, принцип действия

Рама в конструкции таких ворот является основным элементом, на которую и ложится основная нагрузка. Наряду с ней, при использовании ворот испытания выпадают и на направляющие, а также механизм перемещения полотна. Подъемная конструкция открывается в автоматическом режиме при условии установки системы специального привода. Если же её нет, то этот процесс владельцу приходится осуществлять в ручном режиме. Рычаги закрепляются к нижней части створки.

В верхних торцах можно обнаружить две направляющие, по которым происходит движение роликов. Благодаря этим элементам обеспечивается подъем створки вверх. Для того чтобы ворота начали подниматься, необходимо только потянуть за ручку. Каких-либо усилий для их открывания прилагать не приходится, поскольку имеются пружины, находящиеся в растянутом состоянии.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Виды гаражных ворот: какие лучше

Существует три основных разновидности гаражных ворот:

Сдвижные (откатные);
Распашные;
Подъёмные (рулонные и секционные).

Сдвижные (раздвижные) отличаются тем, что их полотно закрепляют на специальной балке. Эта балка имеет особенную конструкцию, позволяющую ей перемещаться по роликам на прикреплённых опорах. У них есть отличительная черта, выраженная в том, что у этого типа крепления нет верхних и нижних направляющих. Они могут быть разными. Различаются по месту расположения балки. Она может располагаться вверху или внизу.

Полотно сдвижных ворот закрепляют на специальной балке

Также их различают по виду полотна, которое может быть прозрачным или непрозрачным. Также распространён телескопический вид сдвижных ворот – складные, которые отличаются тем, что способны складываться внутрь себя. В народе их еще называют откидными.

Распашные применяют чаще всех остальных. Их используют ещё с древних времён, снабжая ими не только гаражи, но и приусадебные участки. Их отличительной чертой является наличие створок, которые могут открываться как наружу, так и внутрь. По такой же технологии можно сделать железные гаражи и из профнастила пенал гараж с козырьком.

Распашные ворота встречаются чаще остальных

Полотна могут быть изготовлены из различных материалов. Основным их преимуществом следует назвать то, что в них нет лишних деталей. Простота — это основной принцип, которого придерживаются при построении распашных ворот. Одновременно с этим, они могут быть очень прочными и надёжными. Этого добиваются при помощи технологии “двойной металл”.

Среди всего разнообразия подъёмных ворот следует выделить три основных типа. Это:

Подъёмно-поворотные;
Подъёмно-гильотинные;
Секционные.

Все вышеописанные разновидности гаражных ворот могут открываться вручную или автоматически при помощи того или иного механизма. Тот или иной вид ворот следует устанавливать в различных помещениях.

Для их изготовления может быть использован облегчённый вариант сэндвич-панелей. Установка секционных ворот позволяет сэкономить на строительстве, но не на качестве готового изделия. При правильной эксплуатации они прослужат верой и правдой долгие годы.

Немного гаражного и близлежащего пространства занимают ворота подъёмного типа. Кроме того, они обычно имеют эффектный вид. Они могут сворачиваться как по вертикали, так и по горизонтали. Подниматься к потолку или быть рулонными. Для неотапливаемых гаражей более экономично не использовать утеплитель.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
деревянные бруски 100×100 мм, которые будут применены для потолка;
уголки из металла 40×40×4 мм для рельс;
металлический прут диаметром 8 мм;
пружина с внутренним диаметром 30 мм;
металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
штыри из металла. Они понадобятся для закрепления конструкции;
швеллер 80 на 45 мм;
полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

сварочный аппарат;
дрель со сверлами по металлу и дереву;
болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

карандаш;
уровень;
гаечные ключи;
отвёртка;
рулетка;
молоток.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными – откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

Откидная система ворот позволяет при выезде из гаража избежать образования слепой зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Как выбрать размеры ворот?

Замерьте габариты проема и закажите наиболее подходящее полотно. Обычно ворота изготавливаются индивидуально для каждого клиента, шаг по ширине и высоте минимум 5 мм.

Максимальные стандартные размеры ворот, оснащенных пружинами растяжения — 3,5 х 3,085 м. Для ворот с торсионными пружинами этот показатель составляет 6 х 3,085 м. Некоторые производители на заказ изготавливают полотно шириной только до 5 метров.

Чтобы конструкция была изготовлена и установлена без ошибок, важно соблюдать ряд требований:

стена вокруг проема должна находиться в одной плоскости без смещений;
проем, в котором будут установлены ворота, не рекомендуется делать длиной более пяти метров;
высота проема выбирается индивидуально, с учетом высоты автомобиля или личных предпочтений владельца;
для установки направляющих профилей требуется расстояние 120 мм. Замер стены при этом ведется от края проема;
рекомендуемое расстояние от края проема до потолка – 210 мм. Это расстояние может быть уменьшено до 100 мм, но стоимость ворот в этом случае возрастет.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подъемные ворота для гаража
