Прокладка электрического кабеля в коробе или кабель – канале: Инструкция + Фото и Видео

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

Алгоритм следующий:

• клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
• обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
• ждем, пока оставшийся на стене клеевой след загустеет;
• устанавливаем канал на место и с усилием прижимаем;
• опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Разновидность кабельных каналов

Для качественного выполнения определенных задач применяются разные виды металлических коробов.

Вам это будет интересно Особенности клеммников Ваго

Неперфорированный

Сплошной кабель-канал производится из листовой оцинкованной стали (толщина до 0,7 мм), предусмотрена крышка. Он создает защиту IP 40, что не позволяет попадать внутрь лотка частицам больше 1 мм.

К сведению! Такое изделие обладает самой высокой жесткостью среди иных металлических коробов, в связи с чем требует меньше всего креплений.

Кабель-канал без перфорации

Перфорированный

Перфорация (отверстия) в коробе обеспечивают дополнительную вентиляцию проводов внутри. Это существенно удлиняет срок службы, предохраняет от перегрева. Поскольку подобная структура немного снижает жесткость всей конструкции, то требуются дополнительные крепления (зависит от массы провода внутри короба). Степень защиты такого изделия IP 20. Не допускается касание содержимого лотка, если используется крышка.

Лоток перфорированный

Проволочный

Главное преимущество такого кабель-канала — жесткость (при незначительном весе всей конструкции). Провода внутри подобного лотка видимы, доступны для обслуживания. Степень защиты IP 00, полностью отсутствует предохранение от попадания предметов, влаги.

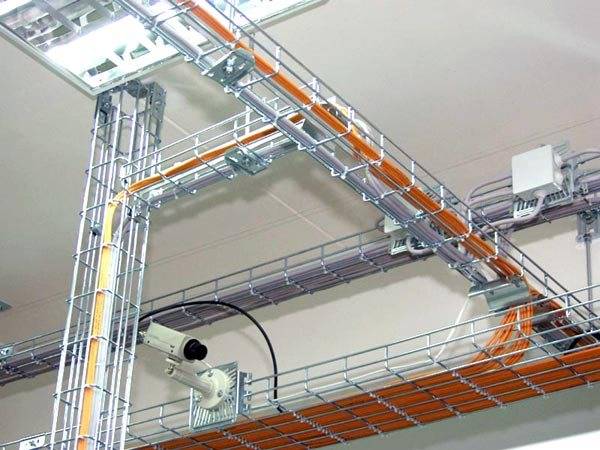

На промышленных предприятиях зачастую применяют проволочные кабель-каналы

Напольный

Нередко применяется для эстетического оформления электропроводки, ограждения кабеля от подошв обуви, автомобильных колес. В квартирах, офисах, домах используются алюминиевые короба, что обеспечивает длительный срок службы, эстетический вид. Производятся подобные каналы в форме полукруга, чтобы не затруднять проход.

Напольных кабель-канал

Гибкий

Такие модели обычно применяются для надлежащего оформления проводки в деревянных сооружениях. Ведь по нормативным документам прокладка скрытых проводов в таких домах должна быть лишь в металлических кабель-каналах. Использование жесткого короба или металлической трубы не всегда целесообразно, поэтому в деревянных постройках устанавливают гофрированные трубы.

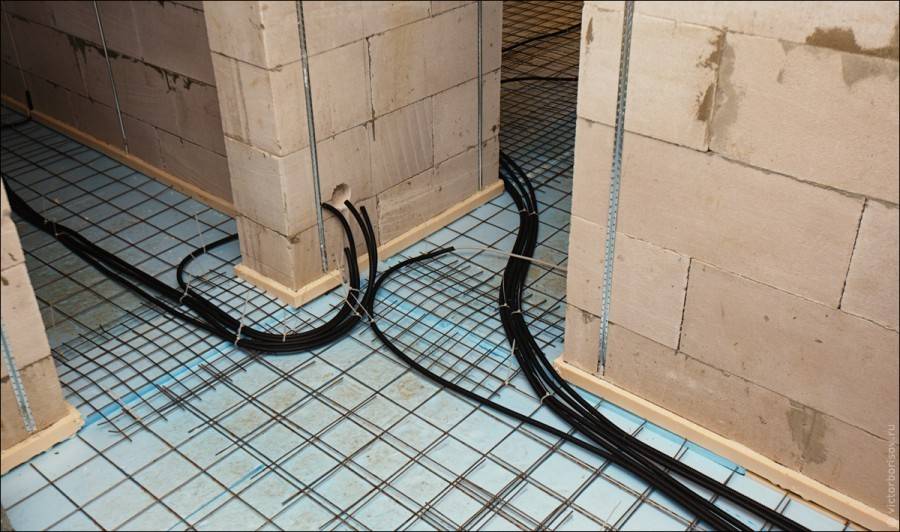

Гофротруба в качестве короба

Также существуют плоские каналы из металла, которые сгибаются лишь в одной плоскости. Их использование разумно в производственных помещениях с целью решения определенных задач. Например, они незаменимы для защиты проводов от:

• температурного воздействия (около нагревательных приборов);
• искр (около места проведения сварки);
• механических повреждений (на складах).

Гибкий металлический кабель-канал

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

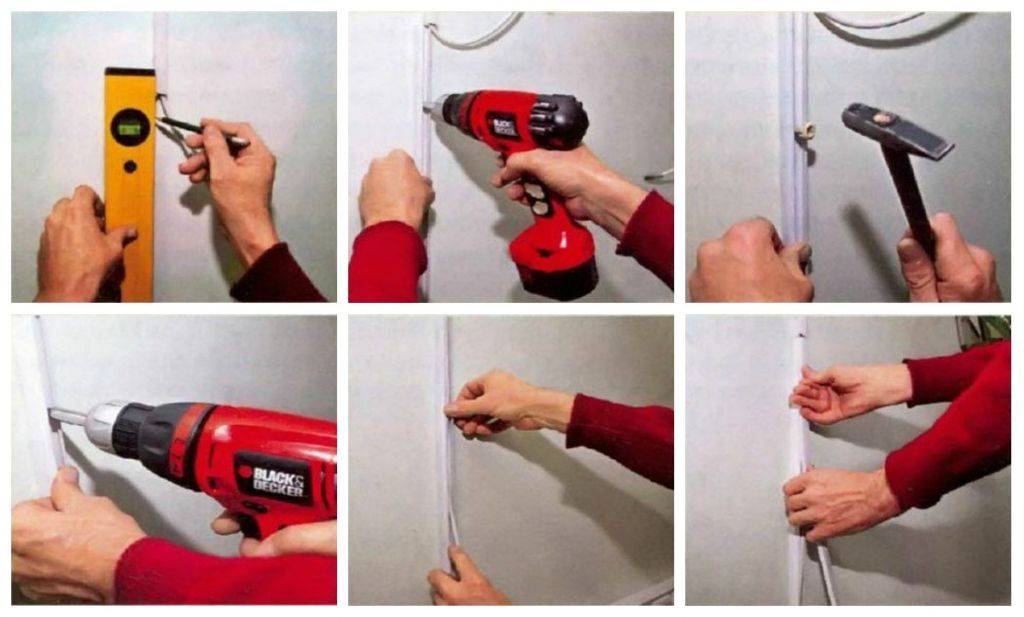

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

• В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
• Затем кабель канал прикладывается к стене по размеченной ранее линии;
• При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
• Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
• После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

• На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
• Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
• Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

• серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
• черный и оранжевый цвет это ПНД – полиэтилен низкого давления
• синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП ПП

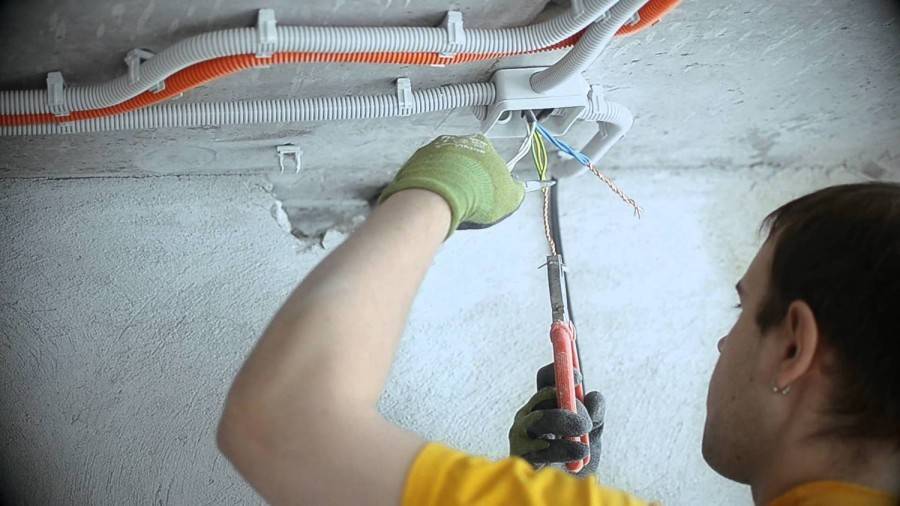

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры. Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение. При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется. Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит. Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи. Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Перечень необходимого инструментария

При проведении масштабных работ по ремонту необходимый перечень инструментов обычно оказывается под рукой. Но и мелкий ремонт требует предварительного подбора инструментария.

Для монтажа подрозетника печень необходимых инструментов должен быть представлен следующим образом:

1. Уровень с карандашом и циркулем. Необходимы для осуществления разметки на стенках и последующего выравнивания блока коробок под розетки (при необходимости установки).
2. Дрель. Требуется для выполнения отверстий под короба. К дрели понадобятся короны для сверления — при их отсутствии подойдет сверло по бетону. При отсутствии дрели подойдут перфоратор или болгарка.
3. Молоток с зубилом. Понадобятся на этапе формирования отверстий для выбивания лишних кусков стены.
4. Пульверизатор. Понадобится во время сверления для поливания короны, предупредит растрескивание кафельной плитки и предотвратит разлетание пыли.
5. Шпатель (мастерок). Необходим на этапе крепления коробок.

Дополнительно понадобится раствор алебастра, цемента или гипса для надежной фиксации коробов в стенке. Нередко для этой цели нужны дюбели. Не стоит забывать и про подрозетники, наличие которых нужно обеспечить до начала выполнения перечисленных действий.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

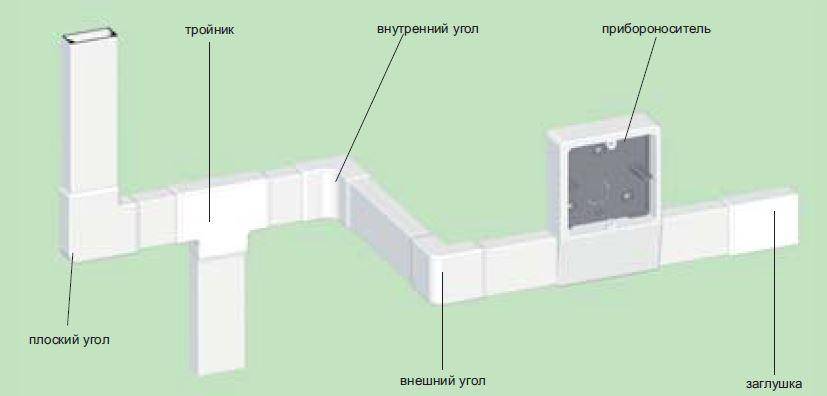

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Разновидности и назначение

Материалы, из которых изготавливают короба, обычно имеют противопожарные характеристики. Обычно это оцинкованная сталь, алюминий или пластик.

1.Пластиковые кабель каналы достаточно универсальны в использовании, так как обладают хорошей гибкостью, и мягкостью материала, а так же исключительной влагостойкостью.

Эти качества позволяют использовать их на сравнительно неровных поверхностях, в помещениях с повышенной влажностью или на улице. Их можно легко распилить с помощью обычной пилы по дереву с некрупным зубом. Кроме этого, пластиковый профиль – это самый дешевый из существующих вариантов коробов.

При выборе пластиковых коробов вы должны рассчитывать на толщину и количество вашей проводки. Для каждого провода рекомендуется использовать отдельную ячейку внутри канала.

Обратите внимание! Дешёвые кабель каналы, имеющие только один замок весьма недолговечны, так как пластик на подвижных сгибах легко изнашивается, поэтому лучше покупать приспособления с двумя замками.

2. Изделия из стали прочны и имеют декоративную окраску, что позволяет подобрать короб необходимого цвета.

Изготавливают этот профиль из оцинкованной стали, чтобы предотвратить коррозию и увеличить срок службы конструкции.

Выбирая стальной канал нужно обратить внимание на наличие или отсутствие царапин на корпусе или крышке. Поскольку повреждение защитного слоя может привести к окислению металла, их присутствие на изделии не допустимо, особенно, если вы собираетесь использовать изделие для наружного монтажа. Стальной профиль короба часто имеет перфорированное основание, чтобы избежать  сверления отверстий при установке конструкции

Стальной профиль короба часто имеет перфорированное основание, чтобы избежать  сверления отверстий при установке конструкции.

3. Алюминиевые короба, как и стальные, имеют отличные противопожарные показатели, что позволяет использовать их и в производственных помещениях. Так же стоит отметить, что алюминий – это очень легкий металл, поэтому использование кабель каналов  из него позволяет снизить нагрузку на поверхность стены.

Не стоит забывать, что крепить кабель канал из металла следует на ровную поверхность, во избежание деформации и изломов профиля и обеспечить его плотное прилегание и легкое защелкивание замка крышки.

Обратите внимание! Лучше не приобретать изделия из алюминия с излишне тонкими стенками. Поскольку это крайне мягкий материал, замки – защелки на таких коробах быстро выйдут из строя. Выбор формы и цвета зависит только от ваших предпочтений и особенностей интерьера.

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

1. Схема электропроводки;
2. Чертеж  прохождения кабель канала;
3. Покупка кабель канала с аксессуарами;
4. Разметка трассы кабель канала;
5. Подготовка  кабель канала к монтажу;
6. Монтаж кабель канала по размеченной трассе;
7. Прокладка и закрепление кабелей в канале;
8. Закрыть крышки кабель канала;
9. Установка розеток и выключателей.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

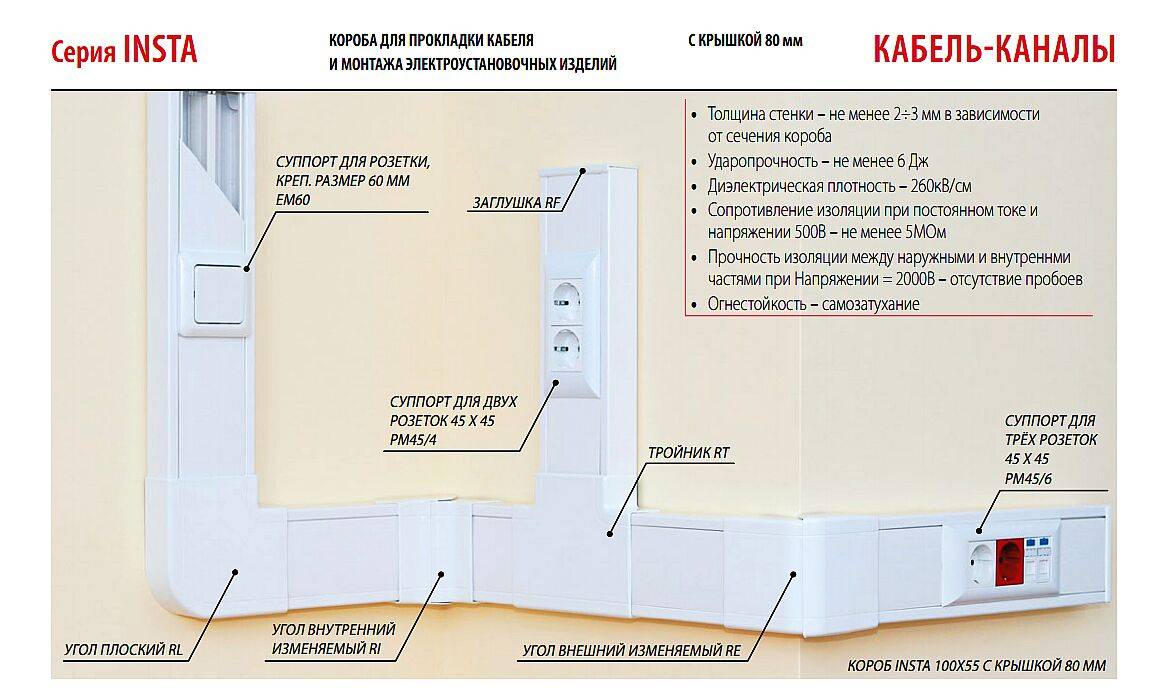

Фото мини кабель- канала с аксессуарами.

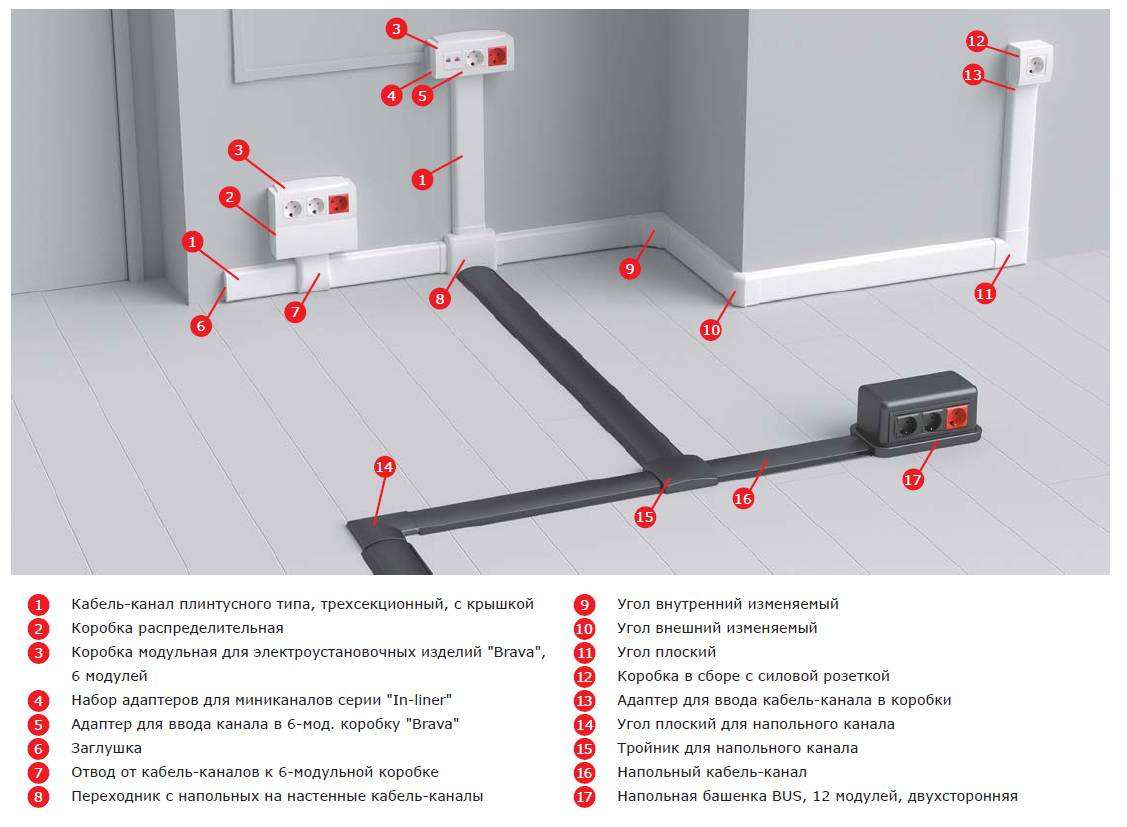

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

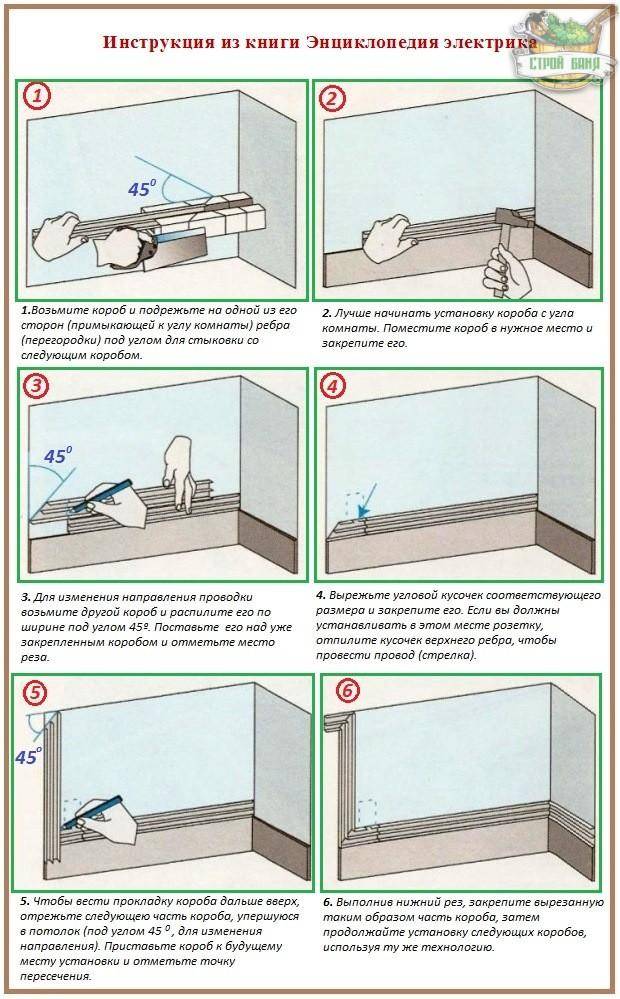

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

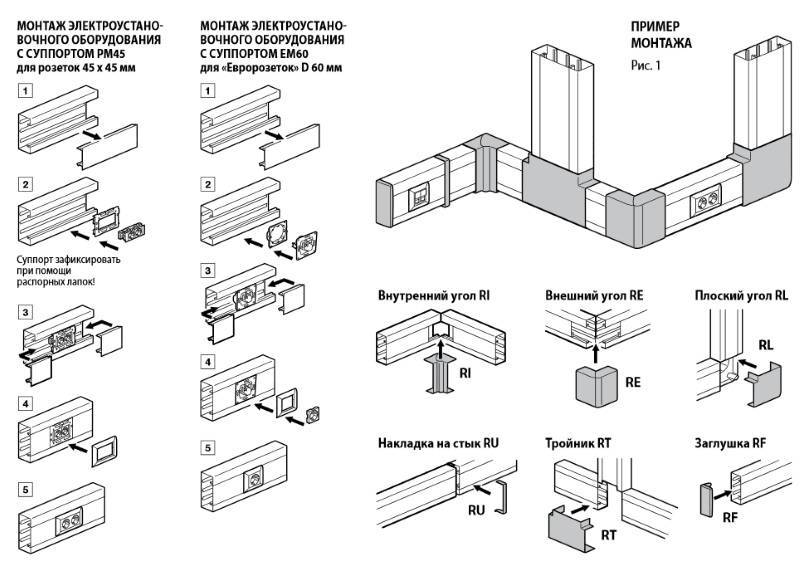

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

• Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
• Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
• Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.разделение силовых и слаботочных кабелей

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Это интересно: Люстры для гостиной в современном стиле

Правила прокладки кабеля на тросе

В тех случаях, когда другие виды прокладки кабелей не могут быть применены по технологическим, конструктивным или экономическим соображениям, применяют прокладку кабелей на тросах (на стальном канате). Прокладка силовых кабелей на тросах применяется в сетях напряжением до 1 кВ как внутри помещений (цехов), так и вне их. Кабельные проводки на тросах внутри помещений выполняют по колоннам вдоль и поперек здания, а также между стенами, а вне помещений — как правило, между стенами зданий.

Для силовых линий, прокладываемых на тросе, применяют такие же кабели, как и для прокладки внутри зданий и сооружений. Кабели, прокладываемые вне зданий, в том числе и под открытыми навесами, должны иметь защитное негорючие наружное покрытие.

В качестве несущего троса применяют сплетенные из стальных оцинкованных проволок канаты и горячекатаную стальную оцинкованную проволоку.

Расстояние между промежуточными креплениями должно быть не более 30 м при прокладке одногодвух кабелей сечением до 70 мм2, 12 м при прокладке больше двух кабелей сечением 70 мм2 и во всех случаях прокладки кабелей сечением 95 мм2 и более. Расстояние между кабельными подвесками должно составлять 0,8… 1,0 м.

Что такое доборы

К кабельным коробам прилагаются так называемые доборы:

• Муфты, или стыковочные соединители устанавливаются на стыке двух коробов, если длина проводки превышает стандартные для короба 2 метра. Если, к примеру, длина проводки на видном месте составляет 3 или 5 метров, мастера подрезают кабель каналы с тем, чтобы муфты располагались симметрично. В первом случае делают не 2 и 1 метр, а 1,5 и 1,5;
• Т-образная муфта (угол) соединяет 3 короба, имеющие Т-образный стык;
• Треугольники (внешние и внутренние), служат для соединения двух коробов, в углу. Эти элементы способны изменять угол от 70 до 130, обеспечивая плотное соприкосновение со стенами, имеющими нестандартную архитектуру. Внешние треугольники служат для соединения коробов на выступах стен, внутренние – при переходе кабель канала со стены на потолок или при повороте по внутреннему периметру помещения;
• Заглушки применяются для закрытия короба в конце пенала;
• Установочная коробка предназначается для установки выключателей и розеток.

Доборы подбираются в тон магистральных коробов, которые можно обрезать вместе с крышками:

• Пластиковый – столярной ножовкой с мелкими зубьями;
• Алюминиевые и стальные профили – болгаркой или ножовкой по металлу.

Чтобы в процессе резки выдержать правильно угол, можно воспользоваться столярным инструментом – стуслом.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т.п.). Оба способа имеют свои плюсы и минусы:

Скрытый монтаж. Монтаж кабеля в штробе стен или в слое подготовки пола является оптимальным вариантом для жилых помещений, строительные конструкции которых выполнены из негорючих материалов. При таком способе прокладки кабель для розеток будет скрыт и не станет портить интерьер. Стоит отметить, что прокладка кабеля за подвесными потолками, так же является скрытой и в зависимости от группы горючести материалов, применяемых при изготовлении потолков, прокладку кабеля следующим производить следующим образом:

• подвесные потолки группы горючести Г1 — в неметаллических трубах и коробах;
• подвесные потолки группы горючести Г2 — в неметаллических трубах и коробах со степенью защиты IP4X;
• подвесные потолки группы горючести Г3 и Г4 — в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.

Открытый монтаж кабеля.Не всегда есть смысл прятать кабель. Например, если нужно пустить небольшой участок трассы в квартире со свежим ремонтом или произвести разводку в срубе. Оптимальным вариантом в таком случае является прокладка кабеля (провода) в пластиковом коробе или же на специальных изоляторах. Стоит отметить, что по сгораемым конструкциям допускается открытая прокладка не распространяющим горение одиночным кабелем сечением не более 6 мм².

Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS

СКРЫТАЯ ПРОКЛАДКА ПРОВОДОВ И КАБЕЛЬНЫХ ЛИНИЙ

Скрытый способ монтажа электропроводки заключается в её размещении внутри строительных конструкций, под облицовочными элементами интерьера, либо заделке в толщу стен, потолков или полов.

Прокладка проводников может при этом осуществляться:

• в существующих нишах и проёмах между строительными конструкциями;
• в специально подготовленных углублениях (штробах);
• в бетонную стяжку на полу;
• по внутренней стороне декоративных элементов отделки помещения (плинтусов, галтелей, облицовочных панелей).

ПРОКЛАДКА КАБЕЛЕЙ В ШТРОБАХ

При данном способе монтажа после разметки будущей трассы проводки производится штробление стен, пола, потолка по линиям разметки. Операция обычно производится с помощью перфоратора в режиме долбления. После подготовки углублений требуемого размера, в них производится укладка проводки.

Прокладка кабелей в стене может производиться в штробы непосредственно, либо после предварительной протяжки в трубу или гофр. При необходимости проводка в процессе монтажа закрепляется в штробах после чего углубления с кабелем заштукатуриваются.

Способ монтажа в штробе позволяет полностью скрыть провода, не нанося эстетического ущерба интерьеру помещения. С другой стороны, ремонт и замена электрической разводки выполненной таким способом связана с необходимостью вновь долбить стены.

ПРОКЛАДКА КАБЕЛЯ В СТЯЖКУ ПОД ПОЛ

Такой способ монтажа используется не только применительно к специальным греющим проводникам тёплого пола, но и к обычной электрической разводке.

Размещая проводники в бетонной стяжке целесообразно предварительно поместить их в трубу или гофру. При использовании этого способа, как и при заделке в стену возникают трудности с последующим ремонтом или заменой проводов.

Выбирая способы монтажа, связанные с заливкой кабеля раствором или заделкой в штукатурку, следует использовать только качественную проводниковую продукцию, избегая соединений токоведущих жил в заделке.

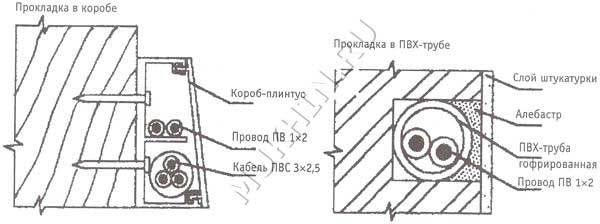

ПРОКЛАДКА КАБЕЛЯ В ПЛИНТУСЕ

Некоторые виды декоративных пластиковых плинтусов имеют с внутренней стороны специальные пазы, предназначенные для монтажа проводов различного назначения. Это может быть питающий электрический провод, телефонная линия, а также антенный или сетевой компьютерный кабель.

Удобство такого способа монтажа заключается в том, что он совмещает в себе преимущества скрытой разводки и доступность кабеля в случае необходимости его замены.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Крепление на поверхности гипсокартонных плит

Крепить стандартными метизами короба к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

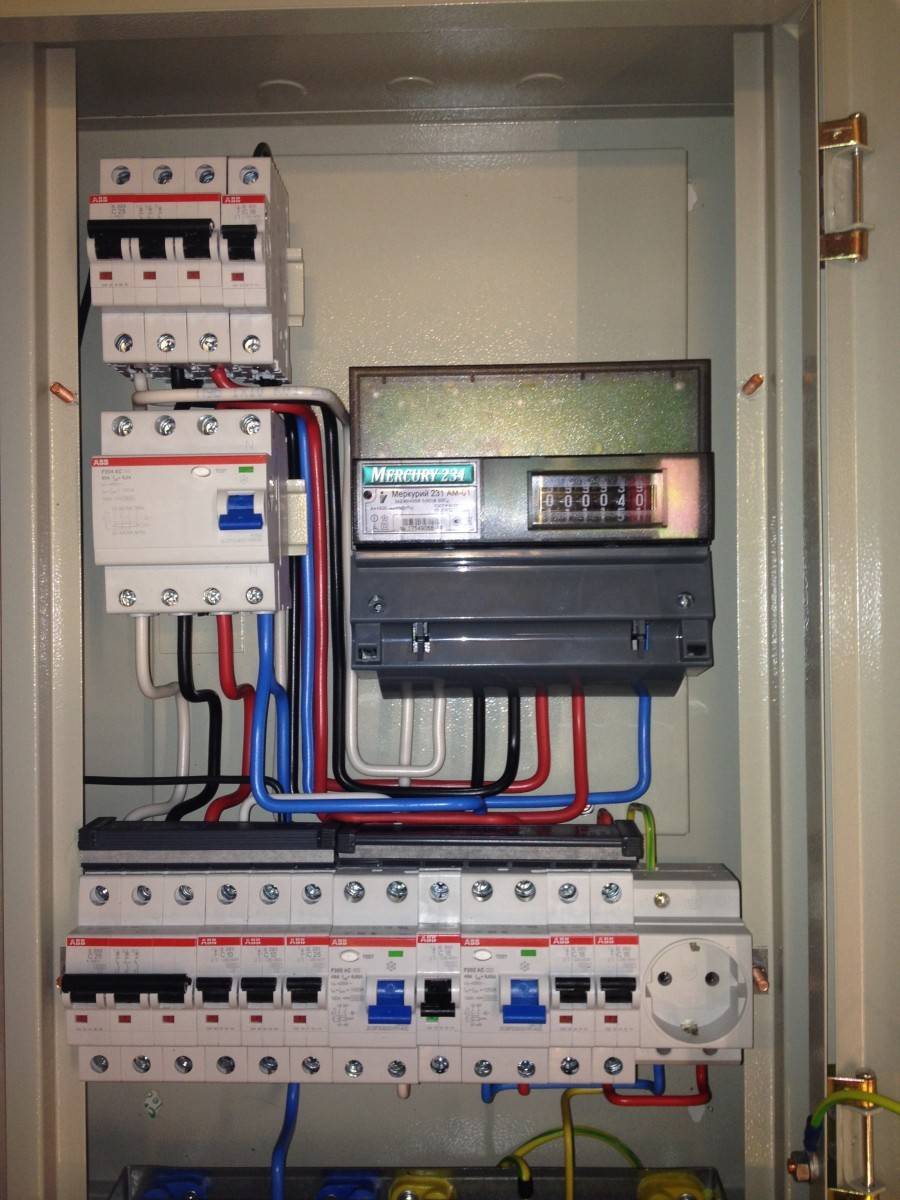

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни.  А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.
