Монтаж внутренней канализации в частном доме

С чего начать монтаж ↑

Монтаж канализации своими руками стоит начинать сразу после монтажа здания и до начала работ по отделке помещений. Установка центрального канализационного стояка должна производиться в специально подготовленной шахте.

В зависимости от расположения санитарных и бытовых приборов, делаются стеновые штробы, для прокладки отводящих труб. Глубина и наклон канала должны быть такими, чтобы была возможность свободной регулировки отвода во время установки.

Фото: монтаж труб в штробы

Вынос раструбов труб из стен делается так, чтобы после штукатурки и возможной укладки кафельной плитки, он был минимальным.

Важно! Если отводы идут по полу, то учитывается толщина стяжки и покрытия плиткой, соответственно. Что касается наружных работ, то от места выхода ветки внутренней канализации обустраивается траншея к месту сбора стоков

Что касается наружных работ, то от места выхода ветки внутренней канализации обустраивается траншея к месту сбора стоков.

Глубина рва при этом зависит от ландшафта и региона проведения работ, т.к. главное в прокладке наружной сети, это недопущение замерзания стоков в трубе во время зимнего периода.

Фото: монтаж наружной канализации ниже глубины промерзания почвы

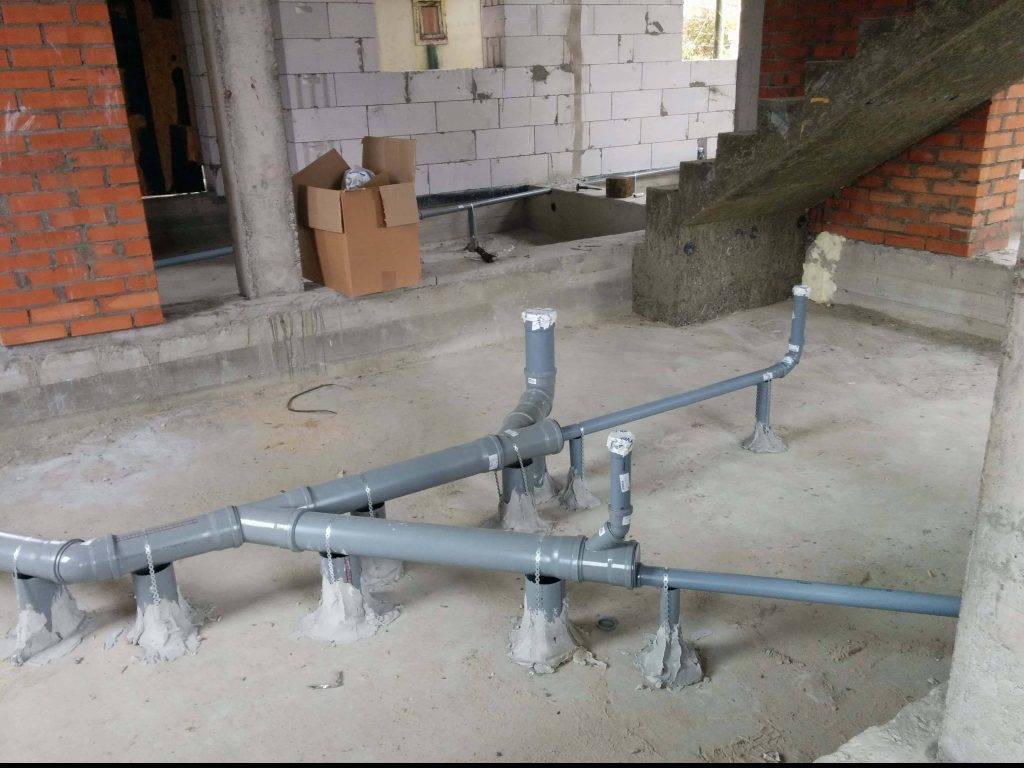

Вся процедура сборки должна проходить от выхода трубопровода за пределы дома, т.е. снизу-вверх. По ходу сборки происходит подключение отводов и установка ревизионных фитингов.

Наружная ветка магистрали монтируется от домового выпуска и собирается в направлении накопительных емкостей.

Нормы, стандарты и требования при организации канализационной системы

Поскольку сточные воды перемещаются от дома к септику самотеком, важно уложить трубы под определенным углом, чтобы не возникали застои. Обычно уклон составляет от 2-х до 3 см на каждый метр трубопровода, но не меньше 1.5 см

Также важно правильно подобрать диаметр, который зависит от типа трубы и от количества устройств, соединенных с системой очистки. Рекомендации по подбору диаметра:

Рекомендации по подбору диаметра:

• Для подключения умывальника или биде – Ø32-40 мм,
• Для подключения мойки или ванны – Ø от 50 мм и больше,
• Для стояка или при подсоединении сразу нескольких элементов санитарно-технического оборудования – от 70-85 мм в диаметре,
• Для подключения унитаза или для установки в качестве отводящей трубы, стояка – Ø100 мм и больше.

Важно! В неотапливаемом помещении или снаружи монтаж своими руками системы канализации обязательно подразумевает защиту труб от перегрева и промерзания. Для того, чтобы постоянная температура поддерживалась в интервале +5-+45С, трубы обычно минеральной ватой или другими видами теплоизоляции

Что касается угла наклона, угол изменения в направлении прокладки трубопровода должен составлять более 90°, а вот те трубы, с помощью которых присоединяются к стояку различные сантехнические приборы, закрепляются под углом 45° и меньше.

Особенности обустройства внутренней канализация

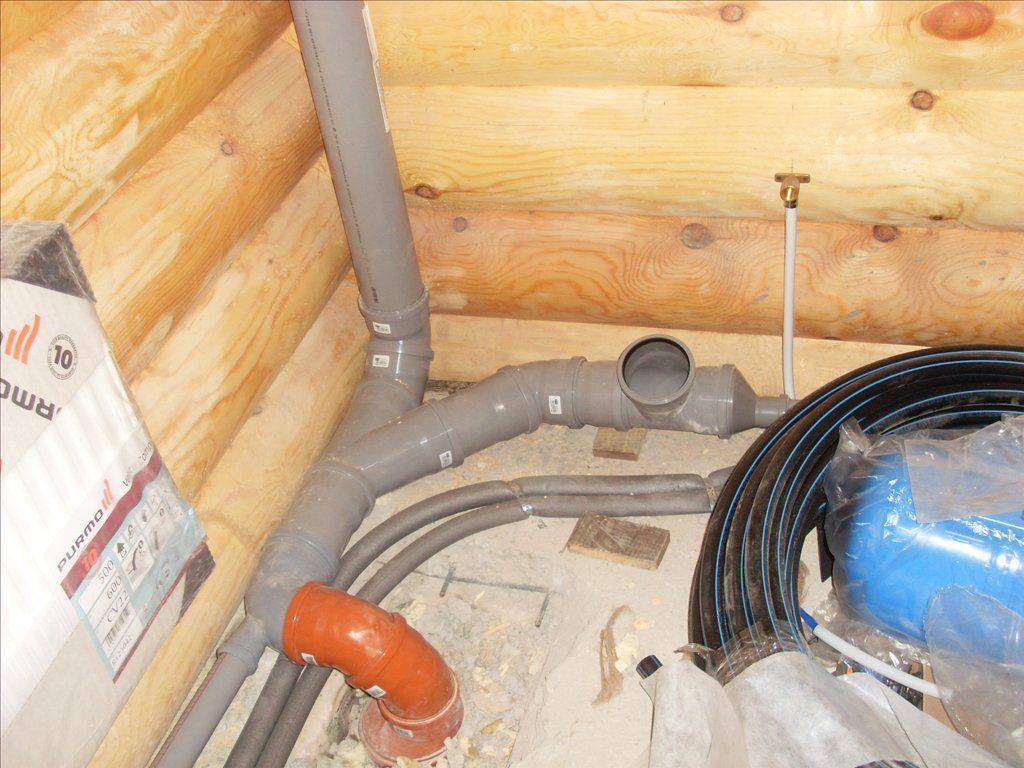

Сливная система внутри дома имеет типовую конструкцию: от вертикального стояка отходят горизонтальные трубы. Стояк аккумулирует все стоки, поэтому сечение тубы больше, чем у обычных труб. Стояки от стояка направляются в систему канализации снаружи здания, трубы которой имеют еще больший размер. По трубам вода попадает в септики либо накопительные колодцы и т.д.

Стояк располагают в определенном месте согласно правилам, в определенном удалении от линий, подведенных к нему. Мокрые зоны располагают рядом друг с другом, к примеру, туалет около ванной, либо кухня рядом с туалетом. Часто туалет с ванной располагают в одном помещении.

Если расположить канализационную трубу недалеко от стояка, то сточные воды смогут стекать к нему самотеком, и не придется устанавливать циркуляционный насос.

Стояк принято устанавливать недалеко от выхода канализационных труб из здания. Самым близким сантехническим устройством по отношению к стояку становится унитаз. При отделении туалета от стояка, например, ванной приведет к постоянному высасыванию сифона во время смыва унитаза. Трубы надо укладывать под уклоном для обеспечения самотека, параметр наклона напрямую зависит от сечения используемых труб. Требования прописанные в СНиП, не стоит нарушать.

Дачи, как правило, имеют разводку с минимальным количеством подведенных к ней приборов. Это унитаз, мойка, душевая кабинка.

Справка! Поворот трубопровода под прямым углом выполняют с помощью двух комплектующих деталей, имеющих угол 45 градусов, при наличии пространства поворот обеспечивают тремя коленами из 30 градусов.

Мокрые зоны следует располагать максимум через перегородку друг от друга, это тоже планируют при составлении схемы. Если расположить части канализации рядом, то это обеспечит более долгую качественную работу системы. В СНиП 02.04.01-85 прописаны требования к монтажу канализационных и водопроводных труб, которые надо изучить во избежание ошибок.

Строительство наружной канализационной системы

В этом разделе мы рассмотрим, как сделать наружную канализацию в частном доме и разобьем это мероприятие на отдельные этапы:

• Этап проектирования и вычисления. На выходе получаем информацию о длинах трубопроводов, количестве стыков и пр.
• Подбор необходимых материалов и их закупка.
• Проведение земляных работ.
• Монтаж оборудования и трубопроводов.
• Осмотр системы и ее пробный запуск.

Проектирование и вычисление

Этот процесс индивидуален для каждого отдельного проекта, потому что двух одинаковых объектов найти невозможно. От качества проектирования в дальнейшем зависит эффективность работы всей системы, поэтому на этом этапе лучше всего консультироваться со специалистами. В ходе работ выбирается схема канализации частного дома, а также необходимое количество труб и оборудования, уклоны.

Подбор материалов

Выбрать наилучший материал поможет информация, приведенная в предыдущем разделе. Как вы уже поняли, каждый материал обладает определенными преимуществами и недостатками, вам необходимо добиться приемлемого их соотношения. Кроме этого, ваш выбор должен соответствовать располагаемому бюджету на строительство.

Проведение земляных работ

Целью земляных работ является создание траншеи под трубопроводы и котлована под септик. Если в вашей местности глубина промерзания небольшая (до метра), то эту работу можно провести вручную. Но если у вас в регионе суровые зимы, то потребуется помощь спецтехники. Установка труб канализации в частном доме ниже глубины промерзания грунта – обязательное условие, которое исключит даже потенциальный выход из строя этой инженерно-технической системы. Можно, конечно, использовать тепловую изоляцию, чтобы не так глубоко копать, но это уже не так надежно. Потому что со временем любой теплоизолятор теряет свои положительные свойства.
Теплоизоляция для канализационных труб

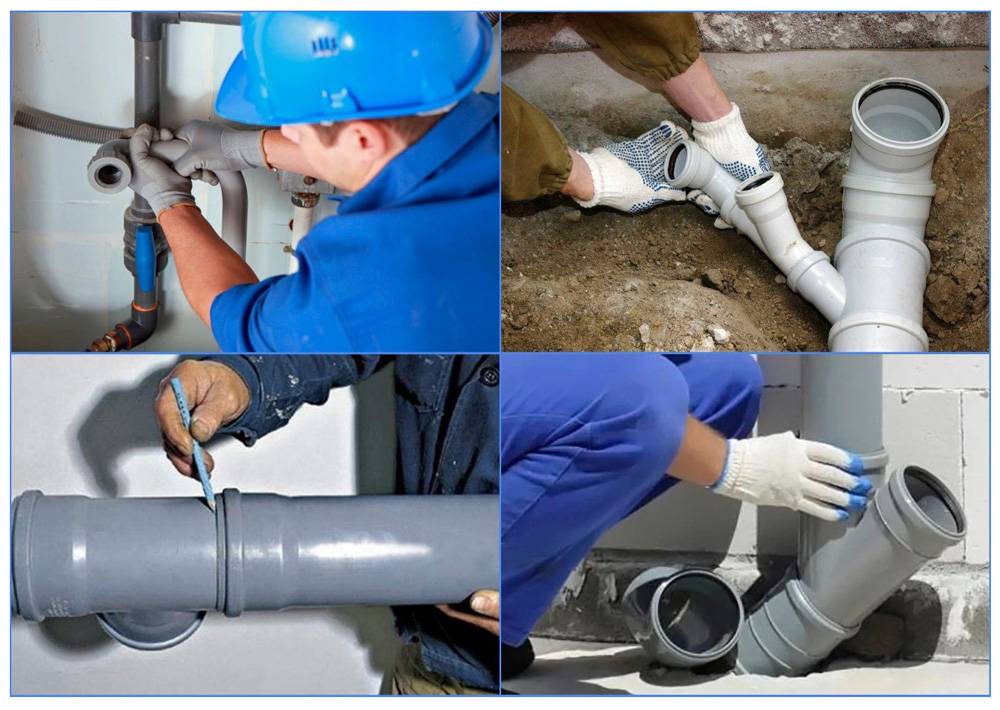

Монтажные работы

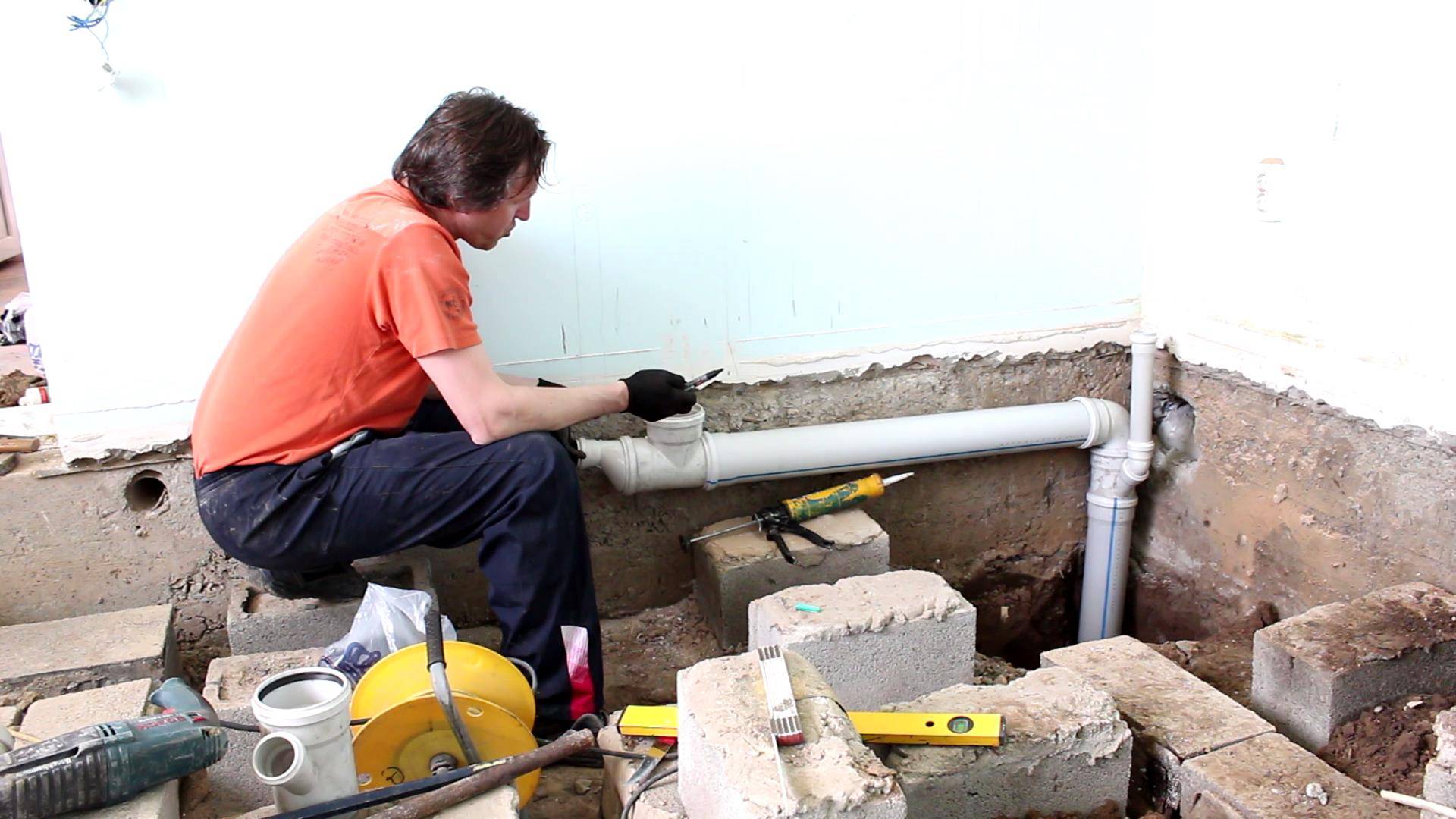

Теперь можно переходить к непосредственной установке и сборке всех элементов. Трубопроводы соединяются в зависимости от своего вида. Так, например, ПВХ трубы крепятся за счет раструбных соединений, а полиэтиленовые – благодаря пайке. Наибольшим спросом пользуется раструбное соединение, так как оно позволяет проделывать большие объемы работы за короткое время.

Герметизация соединения достигается благодаря специальной уплотнительной прокладке.

На заметку!Процесс установки начинается от основания постройки. Делается это для того, чтобы обеспечить необходимый уклон. Достаточным считается 0,003 миллиметра на один метр. Если длина участка – более 15 метров, то на его поворотах нужно сделать смотровые колодцы. Они будут использоваться для внутреннего осмотра и очистки.

Осмотр и пробный запуск

Это заключительный этап монтажных работ. После того как система была зрительно проверена на целостность, выполняется пуск воды. Желательно обеспечить максимальный расход. Для этого вода открывается в нескольких точках водоразбора.

Если в течение 5-10 минут не наблюдается протечек, то система выдержала испытание. После этого траншея засыпается землей, а поверхность облагораживается.

Типы канализационных систем

Классифицировать канализационные системы можно по различным параметрам, в первую очередь по:

• способу транспортировки стоков по коммуникациям,
• типу утилизации отходов.

В зависимости от того, куда направляются стоки, различают канализации:

• схемы с врезкой в централизованные системы,
• автономные системы с индивидуальными накопителями или утилизаторами.

• самотечные канализации (движение по трубопроводам осуществляется за счет их наклонного положения),
• напорные канализации (транспортировка стоков при помощи насосного оборудования),
• комбинированные канализации, совмещающие в себе особенности напорных и самотечных систем.

Дешевле всего установить систему канализации, в которой сточные воды перемещаются самотеком, однако, в некоторых случаях планировка участка такова, что горизонт канализации оказывается выше места, где находится дом. Проложить трубы с необходимым уклоном в такой ситуации невозможно так же, как и при наличии каменистой почвы, не позволяющей выполнить значительное заглубление трубопровода.

В таких случаях используют фекальные или дренажные насосы, однако обеспечивать перемещение стоков при помощи перекачивающей техники на всем протяжении канализационной системы в частном доме нецелесообразно. Чаще всего оптимальным решением является сочетание напорных и самотечных участков в одной системе канлизации.

Пример комбинации самотечной и напорной канализации

Наружная канализация своими руками.

Вернемся к системе.

Наружная система = очистительный резервуар + трубопроводная система

Так выглядит эта схема.

Трубы берутся диаметром не менее 100 мм. Для их укладки делается траншея. Как раз её глубина выбирается исходя из региона проживания. Об этом мы писали раньше. Трубы нарезаются на отрезки в соответствии с вашей схемой. После устанавливается фановая труба.

Теперь поговорим о внутренней разводке.

Каждому функциональному участку системы требуются трубы своего диаметра.

1. Стояк – 11 см.
2. Душевые кабины – 5 см.
3. Раковины – 5 см

В других случаях можно ограничиться 3-3,5 см. Наклон труб должен составлять пару сантиметров.

Соединение труб полностью герметично, а любые шероховатости отсутствуют.

Напомним еще раз, что стоит забыть про прямые углы.

Когда дом состоит из нескольких этажей, в каждом из которых присутствует сантехника, необходимо сделать общий стояк.

Отверстие нужно вырезать с запасом. Туда вставляются (чаще всего) отрезки других широких труб.

Стояк нужно располагать ближе всего к месту вывода.

Как прочистить канализацию

Внутренняя канализация обеспечивает отвод переработанной воды вместе с остатками грязи и мусора, а поэтому время от времени происходит засор системы. Прочистка канализации может быть выполнена в домашних условиях без вызова мастера.

Существует два основных способа прочистки канализации:

• С помощью химической реакции. Для этой цели можно использовать такие доступные средства, как соль, соду, уксус, кипяток или прибегнуть к помощи специальных средств бытовой химии, которые широко представлены в хозяйственных магазинах.
• Механическим способом. Для этого можно использовать сантехнические инструменты – вантуз, что создает вакуум, выталкивающий скопление воздуха в системе, или стальной сантехнический трос с различными насадками для удаления наиболее сложных засоров. Также владельцы домов могут изготовить прибор для очистки канализации своими руками из подручных средств, к примеру, из пластиковой бутылки.

8. Колодец.

Его расположение находится в самой нижней части водоотведения.

Расстояние его от объектов должно быть различно.

Если речь про водоёмы, то расстояние будет составлять не менее 10 м.

Если рядом имеется водозаборный колодец, то оно увеличивается до 50 м.

Теперь о выборе колодца.

Существует три типа.

Герметичный колодец, называющийся накопительным. В такую емкость поступают сточные воды. Кроме того, его нужно периодически очищать.

Колодец с септиком. Септик представляет собой несколько последовательно прикрепленных друг к другу камер, в которых находятся сточные воды. Осадок перерабатывается бактериями, а затем очищенная жидкость поступает в почву.

Последний тип называется станцией глубокой очистки. То есть колодец с фильтрами. С помощью него отделяется органика, которую можно использовать для удобрения почвы.

Первые два варианта возможно сделать собственными руками, а для третьего потребуется помощь специалиста, так как это сложный процесс. Также возможно купить станцию очистки.

Рекомендации СНиП по укладке труб

СНиП «Внутренний водопровод и канализация» регулируют следующее:

1. Канализационные трубы должны располагаться горизонтально. В случае необходимости изменить направление труб, следует использовать специальные соединительные элементы.
2. Отводные трубопроводы присоединяются к стояку при помощи косых крестовин и тройников.

Присоединение отводных труб

Канализационные трубы могут проходить:• Открыто – в подвале и подсобных помещениях. При этом производится крепление к стенам зданий на специальных опорах;• Закрыто – под полом, скрыто в панелях и стенах сооружения, в специально оборудованных бороздах.
Место прохода труб через перекрытия необходимо заделывать цементным раствором.
Прокладка водоотводных магистралей не допускается под потолком, стенами или в полу жилых комнат, спален, кухонь и помещений, требующих особого санитарного режима.
Напротив ревизий на стояках следует устанавливать люки.
Канализационные трубы в уборной и туалете следует прокладывать над полом, предварительно выполнив гидроизоляцию.

Крепление водоотводных магистралей

Крепления труб выполняется с помощью специальных хомутов. Если используются пластиковые трубы для отвода переработанной воды, необходимо располагать крепления равномерно на всей протяжности устройства, примерно каждые 0,5- 1 м.

Для крепления стояков диаметром 100-110 мм, используются стальные кронштейны с загибом в конце, что позволяет предотвратить смещение трубопровода под напором воды.

Кронштейны необходимо располагать под каждой отводной трубой возле раструба.

Правильное размещение кронштейнов на канализационном стояке можно увидеть на рисунке:

Размещение кронштейнов на канализационном стояке

Для закрепления стояка к боковым стенам используется 1-2 хомута на этаж сооружения.
