Как сделать установку для бурения скважин на воду своими руками: Виды

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Читать также: Рассчитать балку на прогиб онлайн

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

для горизонтального бурения «ГОРИЗОНТ-3»

Преимущества буровой установки:

1. Вложения в несколько раз меньше, чем заводские аналоги.

2. Возможность использования бура, штанг и вертлюга от буровой “Горизонт-2″, то есть дополнительные токарные работы обойдутся всего около 1 тыс. руб.

3. Мощная рама и система подачи, позволяющие развить большое усилие подачи вперёд-назад.

4. Высокая скорость бурения даже в тяжёлых грунтах.

5. Очень удобна в работе – для работы с этой буровой вполне достаточно 2 человек.

6. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

7. Для работы с этой буровой достаточно приямка размером 195 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 195 х 90 см.

Недостатки: не может работать в каменистых грунтах (каменистые грунты встречаются очень редко, поэтому этот недостаток не страшен).

Комплектация чертежей:

1. Руководство по изготовлению буровой с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению бура своими руками.

4. Чертежи деталей вертлюга, инструкция по сборке самодельного вертлюга.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

6. Чертежи винтовых опор (для быстрого выравнивания рамы).

7. Схема изготовления прицела, позволяющего быстро прицелиться без использования верёвки/бечёвки. (Можно прицеливаться даже через оживлённую трассу).

8. Руководство по изготовлению дешёвого и практичного самодельного компрессора (с фотографиями).

для горизонтального бурения “Горизонт-2″

Преимущества буровой установки:

1. Небольшие вложения (около 18 тыс. руб. – на токарные работы, около 10 тыс. на металл, около 3 тыс. на сварочные работы, мотор от 5 тыс. руб.)

2. Высокая скорость изготовления. Возможность использования буровой “Горизонт-1″ в качестве основы.

3. Найти запчасти и изготовить буровую своими руками под нашим руководством способен абсолютно любой человек, в любом городе. (Но для постройки этой буровой нужен грамотный токарь, либо некоторые детали можно купить у нас).

4. Высокая скорость бурения.

5. Очень лёгкая – для работы с этой буровой вполне достаточно 2 человек.

6. Для работы с этой буровой достаточно приямка размером 190 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 190 х 90 см.

7. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

Недостатки: менее удобна в работе, чем более мощные и дорогие аналоги.

Комплектация чертежей:

1. Руководство по изготовлению бурилки с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению самодельного бура.

4. Чертежи деталей вертлюга, инструкция по сборке вертлюга своими руками.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

Это интересно: Буровая установка УРБ 2А2 — технические характеристики

Сборка буровой установки с ручным приводом

Для создания установки своими руками нужно сделать основные узлы и рабочие инструменты:

• крест соединения трубопровода;
• ножовка по металлу;
• металлическая труба диаметром 0,5 дюйма;
• стальная пластина;
• разводной ключ;

Все работы выполняются в следующем порядке:

1. Для создания поперечной конструкции на концах трубы пробурены выемки длиной 2 см.
2. Стальные пластины в виде наконечника свариваются с торца трубы.
3. Шланг воды соединяется с перекрестным отверстием и переходник используется для более безопасной пригонки. Водоснабжение осуществляется для проверки работоспособности сооружения.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму

Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

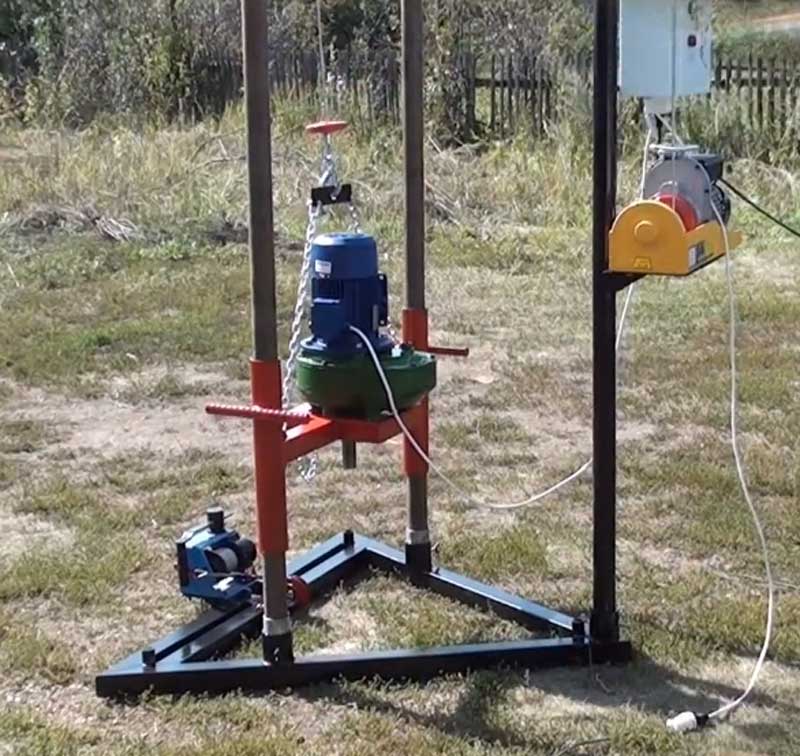

Самодельная буровая установка

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

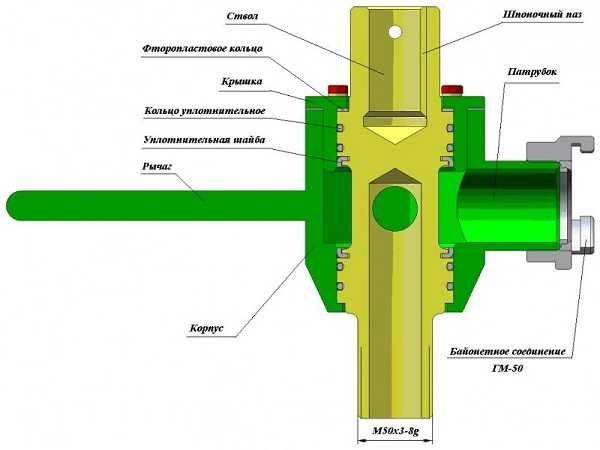

Устройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

Виды бурильных установок

Различают следующие виды оборудования для бурения скважин:

• Ударно-канатные.
• Шнековые.
• Роторные.

Виды бурильных установок

Ударно-канатные устройства

Рабочим инструментом агрегата является желонка. Она имеет вид цилиндрической полой стальной трубы 80—120 мм и длиной 50—100 см. С одного торца приваривают металлическую ручку. Другой торец оборудуют металлическим или резиновым клапаном. Для защиты проходки от разрушения оба конца элемента скруглены.

Рабочий снаряд закреплен на раме с лебедкой. Под действием груза желонку опускают в скважину. При достижении дна язычок клапана открывается. Приспособление захватывает часть грунта и желонку поднимают наверх. При движении вверх язычок клапана закрывается.

Ударно-канатная установка — конструкция

Шнековые устройства

Выемку земли из скважины выполняют специальными приспособлениями — шнеками. Они представляют собой стальные трубы с резьбовым наконечником. Диаметр изделий — 100—200 мм. Длина — от 2 до 10 метров.

При вращении шнека грунт по резьбе поднимается наружу. По мере заглубления в скважину вставляют металлические штанги. Вращение шнеков производят механизированной бурильной установкой.

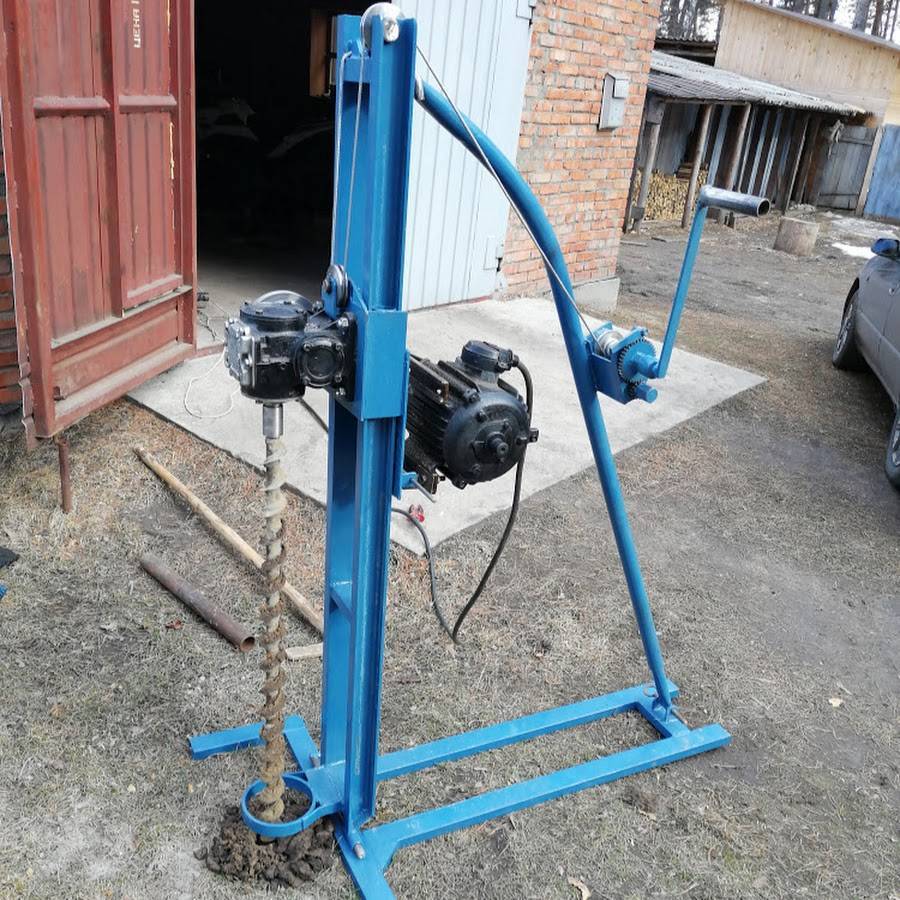

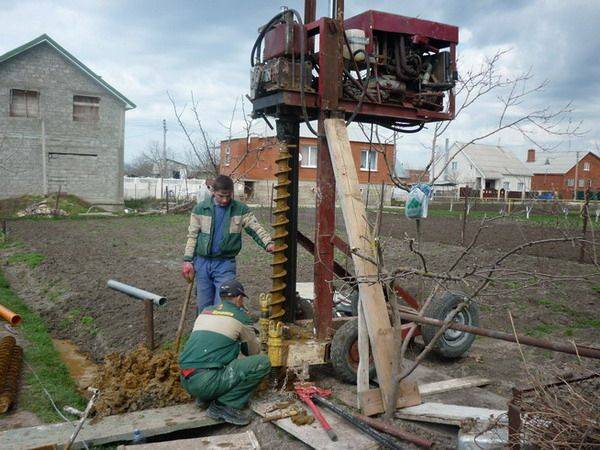

Шнековая буровая установка

Роторные механизмы

Представляют собой механизированные или ручные устройства для бурения скважин. Рабочим снарядом является бур с твердосплавными коронками. Одновременно с бурением в выработку подают воду. Она предназначена для вымывания грунта при бурении.

Для подачи воды используют мотопомпы. Источником воды служит заранее выкопанный приямок. При выходе из отверстия вода поступает в приямок. Из приямка воду через шланг подают обратно в скважину.

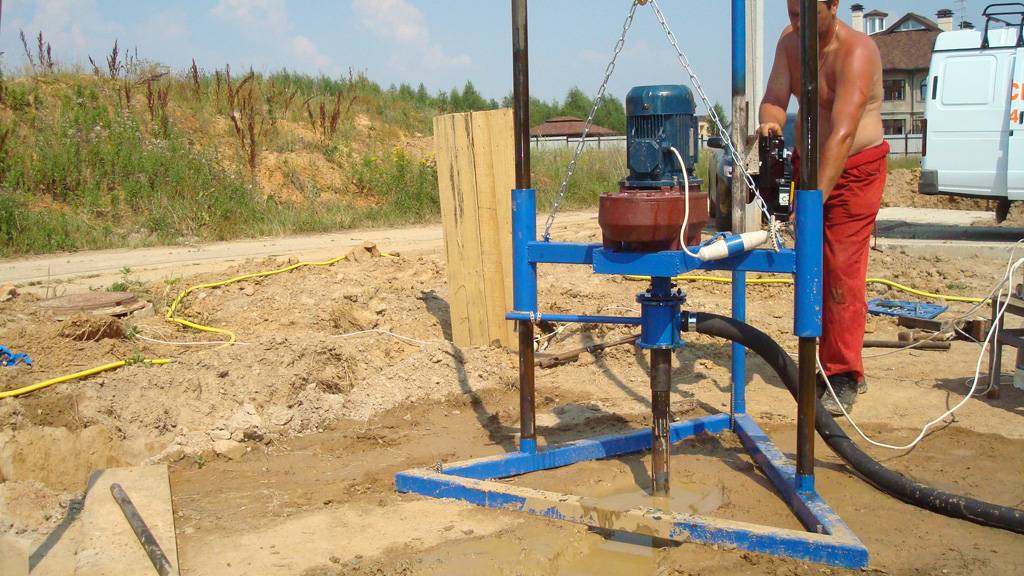

Роторная буровая установка

§ Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуется приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая. Вертлюг из подручных средств делать не рекомендуем. Однамалейшая неточность — и выйдет из строя.

Если решите заказать вертлюг у токаря, то потребуется найти квалифицированного специалиста, и желательно с современными станками с ЧПУ. Для вертлюга и замков потребуются строго определённые виды стали. Для замков – 45 сталь. Для вертлюга – 40Х. Скачать чертёж самодельного бурового вертлюга:

Вертлюг

Внимание! Качественную закалку частники не сделают! После закалки потребуется шлифовка. Используйте закалку ТВЧ, но это дорогостоящая процедура

Сэкономить на покупке готовых узлов можно, но на поиски подходящего мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги (замки), то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной, но если потом заказывать токарям, то конусную резьбу сделать сложнее.

Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен профессиональный сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы (со стенкой от 5-6 мм).

Монтаж буровой установки для скважин на воду своими руками

Чтобы самостоятельно изготовить буровую машину, рекомендуется отдавать предпочтение качественным деталям сборки. Также необходимо учитывать тип грунта. Если в нем много камней, лучше не тратить время попусту и арендовать мощную технику.

Сам по себе алгоритм сложностей не вызывает. Он включает в себя следующие этапы:

1. Спроектировать крестовую конструкцию труб. На их концах делается нарезка. По правилам ее длина составляет не менее 2 см.
2. Стальные пластины приварить к трубе с поперечной грани. Каждая пластина в конечном итоге имеет вид наконечника.
3. Обеспечить подачу жидкости. Организовать это можно самостоятельно, подсоединив шланг к крестовому отверстию. Для герметичного соединения рекомендуется применять специальные переходники. Это в будущем позволит обеспечить большую эффективность работы самодельной буровой конструкции.
4. В отверстие креста вставить сантехническую резьбу. К нижней части трубы подсоединить отрезок с наконечником.

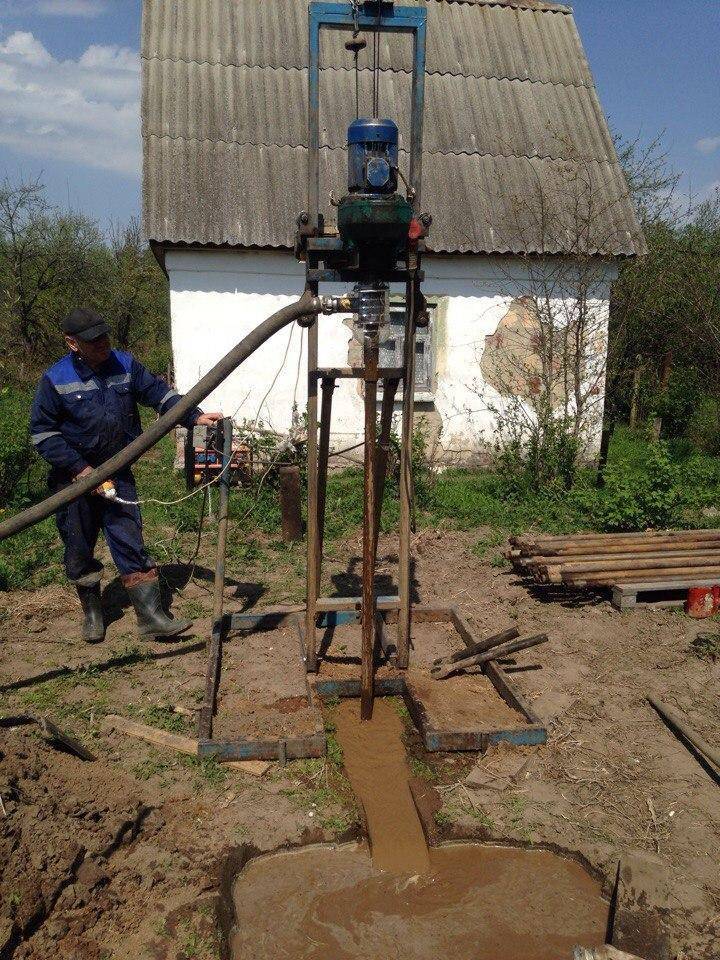

Бурение с промывкой

В использовании как малогабаритных аппаратов, так и более крупных механизмов, для повышения скорости прохождения породы, рекомендуется применять сверление с промывкой. Данный способ рытья позволяет поднять скорость погружения до 10 м/час, тогда как обычный сухой метод редко когда позволяет достичь скорости более 2 м/час. Существует два вида бурения с промывкой, которые незатейливо именуются прямым и обратным способами.

Прямой – это когда в качестве промывающей жидкости, при неглубоком сверлении, используется обычная вода; она закачивается в штангу, опускается к месту работы бура и оттуда выносит грунт на поверхность.

Обратный – вода закачивается внутрь шахты, а ее отбор производится через штангу с помощью мощного насоса.

Особенности бурения канатно-ударной установкой

При помощи канатно-ударного типа оборудования создание автономного водоснабжения может выполняться как для технических, так и для бытовых целей. Главное, чтобы был подобран правильный чертеж. В наше время такой способ применяется и в условиях, где применение профессионального бурения невозможно. Поэтому оптимальным решением стало использовать вертлюг, который хорошо выполняет работу даже в сложных условиях грунтовых пород. Используя данную технологию есть возможность сделать скважины на воду глубиной от 70 до 250 метров. Посмотрите в сети особенности работы подобным механизмом в видео.

Малая установка канатно-ударного типа для сооружения скважин обязательно содержит вертлюг, его построить можно, используя чертеж. Положительными качествами сооружения скважины таким способом считаются:

• долговечность источника водообеспечения;
• присутствует возможность выполнять скважину любого диаметра, благодаря тому, что присутствует вертлюг;
• гарантирована герметичность любых соединений конструкции;

Из недостатков выделяют:

• длительный монтаж;
• на сыпучих грунтах отсутствует возможность создать глубокую скважину.

Выполнение подобного оборудования достаточно трудоемкое, но последовательность работы поможет добиться сооружения правильного типа.

Принцип работы канатно-буровой установки

Сразу оговоримся о важных качествах, которые должны быть соблюдены при реализации проекта, используя чертеж канатно-буровой установки, не забывая о габаритах, которые должен иметь вертлюг.

Принцип работы ударного инструмента заключается в помещении остроконечного тяжелого долото, которое активно разрушает грунтовую породу. Ударный механизм фиксируется крепким тросом, поднимать который будет мотор с достаточной потребляемой мощностью. Также в интернете вы можете найти видео инструкцию по выполнению скважин при помощи самодельного бура.

Установка для бурения скважин канатно-ударного типа достаточно сложное оборудование, но некоторые его элементы выполняются самостоятельно.

Выполняя любительскую буровую установку для домашнего использования, старайтесь не пренебрегать технологией изготовления, так как приспособление из-за халатности может скорее выйти из строя.

Живительная влага – это, пожалуй, один из важнейших ресурсов жизни на планете. Поэтому владельцы частных секторов, где отсутствует централизованное во…

Создание собственного источника чистой воды – один из главных этапов обустройства частного участка. Обычно задачи водообеспечения решаются путем создания скважины. Наиболее весомой статьей расходов такого мероприятия является оплата услуг специалистов, занимающихся бурением.

Однако при большом желании вы можете существенно сэкономить на выполнении такого мероприятия, собрав самодельную буровую установку и выполнив земляные работы собственными силами. Изготовление подобного агрегата потребует ощутимых трудовых и временных затрат, но все с лихвой окупится.

Существует несколько разновидностей самодельных буровых установок. Ознакомьтесь с ключевыми особенностями каждого существующего варианта, выберите наиболее подходящий для вашего случая тип установки и приступайте к сборке.

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

Подготовительные работы

Для сборки конструкции выполните следующее:

• Закрепите бревна между собой брусками или рейками, что не позволит им разъезжаться. Металлические трубы соедините сваркой.
• Второй вариант обеспечения устойчивости приспособления: вкопайте каждую ногу на глубину 0,7-0,8 м, подложив под них доски или бревна длиной 1 м. Опоры копра устанавливайте в ямы одновременно.
• Установите треногу в месте, где планируется выкопать скважину.
• К верхней части закрепите блок.
• Протяните через блок канат и подсоедините к лебедке или вороту.
• Закрепите к канату тяжелый предмет и опустите его на грунт. Он укажет центр отверстия.
• Выкопайте яму размерами 150×150 см и глубиной 100 см вокруг отмеченного места.
• Стенки укрепите щитами.

Как подобрать насос для скважины самостоятельно

Бурение скважин – виды насосов

Перед тем, как самому пробурить скважину для воды, необходимо тщательно подобрать оборудование. Так как диаметр отверстия водонапорного колодца не большой (110-130 мм) – единственным вариантом подачи воды на поверхность является насос. Но сделать выбор в пользу того или иного агрегата сложно, поскольку производители предоставляют потребителям широкий выбор изделий. Прежде, чем приступить к выбору, необходимо тщательно изучить не только паспортные характеристики насосного аппарата, а и особенности устройства скважины.

Параметры подбора определенной модели:

• Круглосуточный расход воды. Если у вас среднестатистическая семья из 3-4 человек, достаточно будет насоса с производительностью 30-60 л/мин, без учета дополнительного расхода на полив и орошение. Если есть такие нужды, понадобится приспособление помощнее.
• Глубина источника. Произвести точные замеры не сложно. Для этого достаточно обвязать кусок металла или небольшой камень крепкой нитью и погрузить на дно. После этого вам останется измерить длину мокрой и сухой части “метра”, и определить общую высоту стояка. Относительно нее и следует подбирать модель (глубина для погружных насосов указывается в паспорте).
• Скорость пребывания воды (дебит). Выкачиваете всю воду, засекаете время ухода жидкости, а потом – наполнения, делите первое значение на второе и получаете результат.
• Диаметр осадной трубы. Осуществляя бурение скважин на воду, нужно учесть, что большинство насосов рассчитаны на четырехдюймовый проем.
• Качество конструкции. Выбирайте агрегат, предназначенный именно для скважин, так как они оборудованы мелкосетчатыми фильтрами. Иначе придется в скором времени его менять, потому что он не сможет справиться с засорениями (например, замытым песком) и быстро выйдет из строя.

Типы насосных станций

Согласно функциональным особенностям все агрегаты разделяются на две группы.

Пробурить скважину на участке своими руками

Поверхностные

Устанавливаются на поверхности земли. К ним присоединяется патрубок или шланг (лучше труба, шланг под давлением может пережиматься, и вода не сможет циркулировать). Главный плюс – простые в установке и эксплуатации. Лучше всего подойдут центробежные модели (вибрационные не рассчитаны на перекачивание грязной воды и способны разрушать стенки источника вибрацией), такие как Optima JET80S, Pedrollo PLURIJET 4/200.

Скважина под воду с поверхностным насосом

Поверхностные насосы имеют больше преимуществ, чем погружные. Они обладают большей мощностью и защитой от перегрева. Так как они больше (их размер не ограничен параметрами скважины), в них стоят более совершенные фильтра, и они лучше охлаждаются. Кроме того, их легче смазать или снять при необходимости ремонта.

Погружные

Подходят для откачки воды с 40-70метровой глубины. Они размещаются на дне башни и уже оттуда выталкивают жидкость наверх. Характеристики определенной насосной системы определяются последствием произведенных измерений. Для этого описанным выше методом веревка с грузом опускается в скважину. К оставшейся сухой части добавьте 3-4 м – это и будет высота выталкивания водяной струи. Если она до 40 м, подойдет агрегат с малой мощностью (указывается в паспортных данных), а если выше – подбирайте высокомощный насос.

Лучшим выбором станет полностью автоматизированное приспособление: в случае перегрева или перепада напряжения в электросети – он отключается сам. Модели: Pedrollo 4SR8m/13 – PD 2.2, WILO TWI 5-306 EM, Gardena 6000/5.

Специальная установка для бурения на воду

Колодец или скважина?

Работы по оформлению колодца сложнее и опаснее, нежели по производству скважины на воду. Зато колодец ремонтопригоден.

Из колодца можно вычерпать столько воды, сколько «земля даст», тогда как скважина сама «тянет» воду из земельных пластов. Именно поэтому срок службы скважин ограничен, и они способны не в лучшую сторону поменять геологию конкретной местности. А грамотно оформленный колодец эксплуатируется не то, что десятилетиями — столетиями и даже тысячелетиями, если высечен в скальном грунте. И на экологию эти сооружения не оказывают абсолютно никакого негативного воздействия.

Грамотным подходом к организации водоснабжения считается вырыть частную скважину на воду «с прицелом» на коллективный артезианский водопровод, долговечный и безопасный. Если же таких планов нет, копают колодец. И систему водоснабжения строят капитальную. Использованную скважину бетонируют, а землю вокруг нее возвращают в хозяйственный оборот.

Выбор технологии бурения скважины

33

Существует несколько способов бурения скважин:

• Роторное. Инструмент входит в грунт при вращении и выдавливает наверх раздробленную породу.
• Ударное. Приспособление заглубляется после ударов по нему.
• Ударно-вращательное. Штангу с инструментом приподнимают, отпускают, а затем вращают. Раздробленный грунт выводится наружу.
• Канатно-ударное. Инструмент приподнимается и отпускается. При вхождении в грунт в полость приспособления набивается грунт, который затем удаляется на поверхность.

При выборе технологии бурения обратите внимание на следующую информацию:

1. В европейской части страны безнапорные платы залегают до 20 м от поверхности.
2. Самостоятельно бурить выгодно до такой же глубины. Для строительства более глубоких шахт дешевле пригласить бригаду, имеющую в своем распоряжении механизированные установки.
3. Сроки эксплуатации скважины зависят от интенсивности выкачивания воды. При массовом неконтролируемом отборе жидкости из безнапорных слоев могут возникнуть провалы почвы.
4. Безнапорные скважины при небольшом объеме выкачиваемой воды прослужат не менее 15 лет, а при интенсивной эксплуатации — не более 5 лет. Поэтому, если вы нашли влагу на глубине 10-15 м, попытайтесь копать дальше, чтобы добраться до известняковых пород.

Конструкция в сборе

После бурение было принято решение разобрать конструкцию и немножко доработать. Срезали режущую часть, уменьшили его почти в половину оставили сантиметров 3 от выходных отверстий для воды. Сделано это по причине того, что напора воды просто-напросто не хватало для, чтобы пробить это расстояние и эффективно пробывать водную эмульсию.

Рабочая скорость бурения выросла в полтора раза, стало легче бурить и процесс пошел быстрее Что еще можно добавить по усовершенствовании бура. Помимо того, что мы обрезали переднюю часть бура, рекомендуем уменьшить длину самого хвостовика сантиметров на 5. Хотите пробурить скважину качественно и не дорого, тогда рекомендуем профессионалов.
