Какие виды оконной фурнитуры использовать для пластиковых окон частного дома: варианты и методы регулировки

Отливы

Рис. 21. Схема правильной установки отлива.

Наличие отлива в оконной конструкции способно значительно продлить срок её службы и сохранить при этом высокие показатели гидроизоляции и герметизации. Отлив представляет собой пластину, которая устанавливается с наружной стороны под окном. Предназначен для отведения атмосферных осадков и влаги от профиля.

Пластина, из которой изготавливается отлив, изгибается под определенным углом. Основой для её изготовления служат следующие материалы:

• Пластик (ПВХ отливы). Наиболее распространенный и выгодный с точки зрения соотношения качества и стоимости тип отливов.
• Оцинкованный лист (в качестве внешнего покрытия используется пластизол либо полиэстер).
• Алюминий. Отливы из данного материала изготавливаются путем изгибания листа (его толщина, как правило, составляет 1 мм). Окрашивание происходит методом напыления специального порошка.

Следует отметить, что применение отливов не только продлевает срок службы окна и повышает его изоляционные качества, но и придает всей конструкции полный, завершенный вид.

Как отрегулировать окно чтобы не дуло

Нередко владельцы ПВХ-конструкций жалуются, что даже при плотном прижиме створок, окна пропускают холодный воздух, а замена уплотнительного материала не решает проблему. Такой дефект проявляется при усадке дома, из-за чего стеклопакет проседает. В результате взаимодействие ответной пластины и запорной части ухудшается, а цапфа не заходит за пластину и не прижимает створку.

В случае проседания постройки, регулировка прижима пластиковых окон окон будет отличаться. Для начала необходимо определить, какие детали не достают до запорных механизмов. В первую очередь следует осмотреть створку и запомнить, где находятся выступы. После закрытия окна необходимо взяться за раму в местах монтажа цапф, а потом потянуть ее на себя.

При наличии контакта, рама сохраняет неподвижное состояние. Однако если он теряется — начинает двигаться. Получив нужные данные, остается разобраться, как отрегулировать створку ПВХ окна.

Для регулировки оконной фурнитуры, следует подготовить такие приспособления:

1. Шестигранник.
2. Отвертку.
3. Плоскогубцы.

Эксперты советуют отказаться от изменения режимов эксплуатации в течение первого года использования стеклопакетов. В новых моделях уплотнительный слой еще не подвергался нагрузкам, поэтому не стоит создавать их своими руками.

Независимо от используемого режима нельзя допускать перекашивания створок. Поэтому иногда приходится корректировать их положение для настройки фурнитуры. Любые провисания и перекосы приводят к деформации уплотнительной детали. Качественно настроенные окна соответствуют следующим требованиям:

1. Створки беспрепятственно открываются и закрываются.
2. В процессе управления окном скрипы или сторонние звуки отсутствуют.
3. Крепежные элементы, которые удерживают створку, вкручены идентичным образом.
4. Уплотнительный слой обладает одинаковой толщиной и формой по всему периметру.

Если при выборе зимнего режима сквозняки не исчезли, это указывает на износ уплотнителя. Материал заменяется без особых усилий. Для этого нужно изъять старую подкладку и поставить новую.

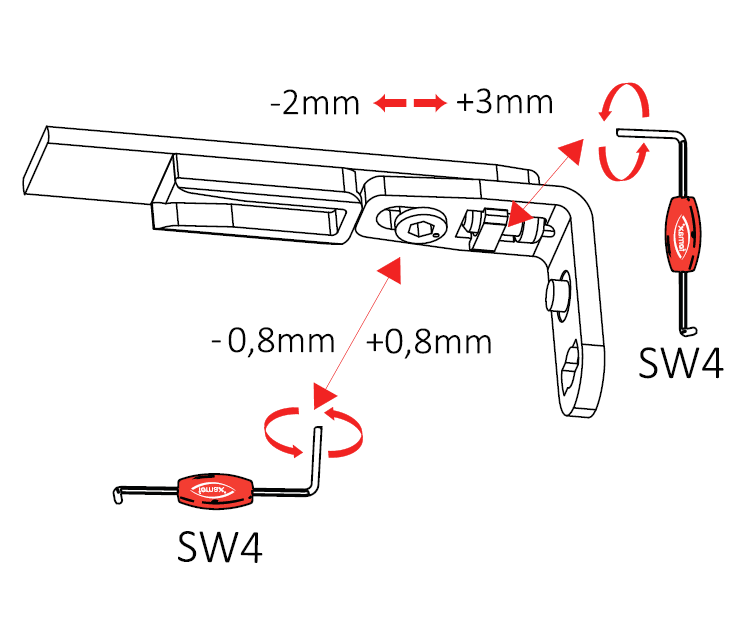

Регулировка нижней петли

Если зазор появился в нижней части конструкции, потребуется поменять положение соответствующей петли. Она поддерживает два способа регулировки:

1. В горизонтальной плоскости.
2. В вертикальной.

В первом случае механизм передвигается горизонтально: ближе к петле или дальше от нее, во втором — поднимается или опускается.

Для управления створкой, ее нужно открыть. Снизу расположены отверстия под шестигранник или «звездочку». С помощью ключа необходимо отрегулировать угол, руководствуясь такими принципами:

1. При повороте по часовой стрелке угол приближается к петле.
2. При повороте против часовой стрелки — двигается в обратном направлении.

Кроме того, в нижней части петли находится еще один винт. Чтобы получить к нему доступ, следует настроить режим проветривания и демонтировать декоративную накладку. Снять ее достаточно просто. Достаточно оттянуть нижний край на 1-2 мм и направить вверх. После демонтажа защитного колпачка, в верхней части можно увидеть углубление. В него помещается шестигранный ключ на 4 мм.

Регулировка верхней петли

Если проблемы возникли в верхнем углу, потребуется отрегулировать только его. Перед этим следует открыть окно как минимум на 90 °, чтобы комфортно корректировать положение. На верхней створке находится петля, которая отличается по устройству от нижней, но обладает идентичным отверстием под шестигранник.

Между створкой и петлей нужно оставить зазор в пару мм. Это требуется для свободного вхождения поворотно-откидного механизма. После поворота ключа на пол оборота остается проверить, нет ли проблем с открытием и закрытием окон.

Если регулировка пластиковых систем с помощью верхней петли не помогает, следует прижать угол к раме, используя другой винт на поворотно-откидном механизме. К этому узлу можно добраться с помощью одновременного открытия окна в двух положениях.

Для этого створка открывается, а блокиратор в виде язычка или запорной петли прижимается и отводится до упора. Ручка перемещается на режим проветривания, а механизм поворота и открытия конструкции открывается путем подтягивания верхнего края створки на себя.

Оконная фурнитура к пластиковым окнам: как предупредить возможные проблемы?

Оконная фурнитура увеличивает функциональность пластиковых окон, но она последний элемент, на который неопытные покупатели обращают внимание при выборе нового стеклопакета. А зря – от качества маленьких механизмов зависит длительность службы всего изделия и удобство его эксплуатации

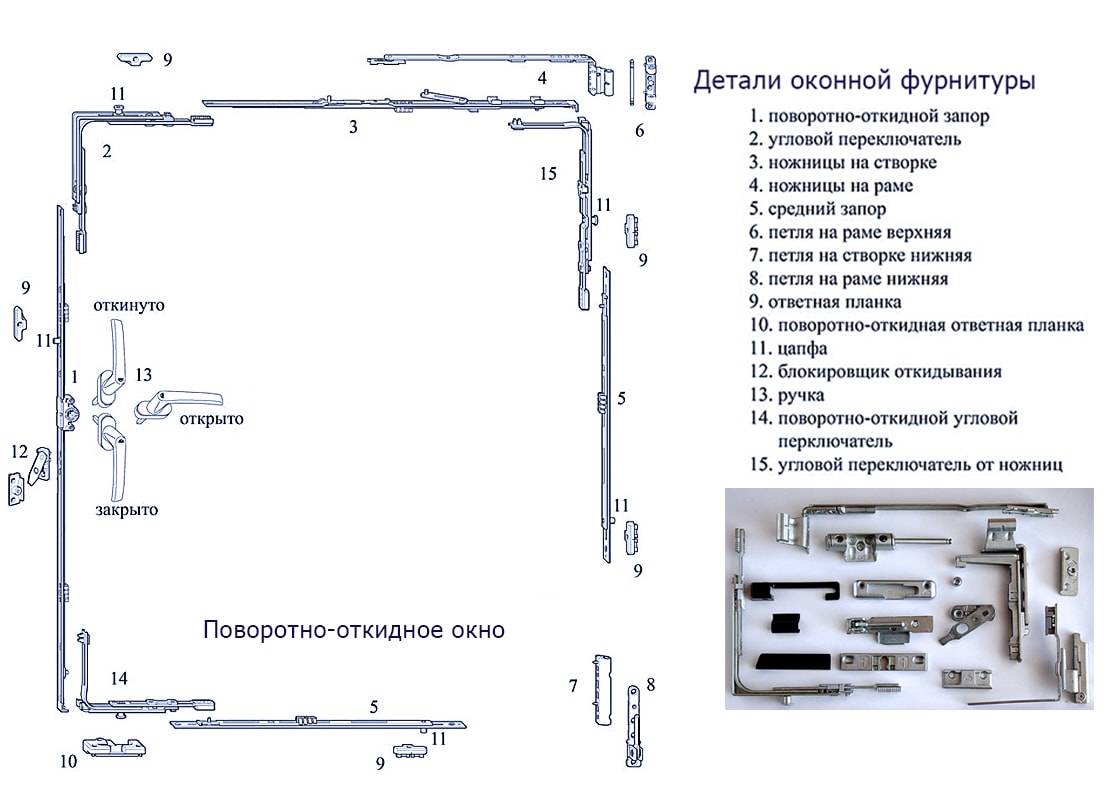

Стандартный вид базовой комплектации оконной фурнитуры:

• компенсатор;
• петли (нижние и верхние);
• механизм подъема створки;
• фиксаторы фурнитурного паза;
• усиленные петли;
• кронштейн ножничный;
• механизмы для поворотно-откидных маневров.

При желании приобрести расширенную комплектацию, можете добавить:

• щелевой проветриватель;
• замок для усложнения потенциального взлома;

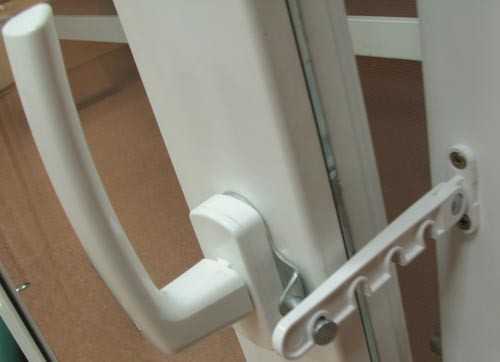

• фиксатор для установки створки под нужным углом;
• ограничитель поворота.

Какие материалы используют для производства ?

Производители ограничены в выборе металла прочностными характеристиками материалов. Чаще всего используют алюминий, латунь. Для придания стеклопакетам повышенной прочности и надежности используют сталь. Если встретите предложение фурнитуры из пластика, лучше не соблазняйтесь невысокой ценой на изделие – долго оно не прослужит, поскольку такой материал не способен выдерживать серьезные нагрузки. При знакомстве с техническим описанием фурнитуры, убедитесь, что она имеет антикоррозийное покрытие.

Какие требования к оконным ручкам?

Без этой детали нельзя ни открыть, ни закрыть окно, ни зафиксировать его в раскрытом виде под допустимым углом.

Выбирая ручку, обращайте внимание:

• удобно ли руке будет управлять этим элементом при повороте;
• прочная ли она (деталь будете стабильно подвергать нагрузкам).

В вопросах дизайна ручки, руководствуйтесь общим видом интерьера. Необычные формы и материалы (дерево, медь) уместны, если при оформлении комнаты стремились, например, к ретро атмосфере. В противном случае рекомендую остановиться на пластиковых или металлических ручках простой геометрической формы – за ними ухаживать легче, проще найти замену.

Когда в доме растут или периодически бывают маленькие дети, то лучше оборудовать жилище окнами с запирающимися на ключ ручками – такую преграду ребенку самостоятельно не преодолеть.

Уплотнители

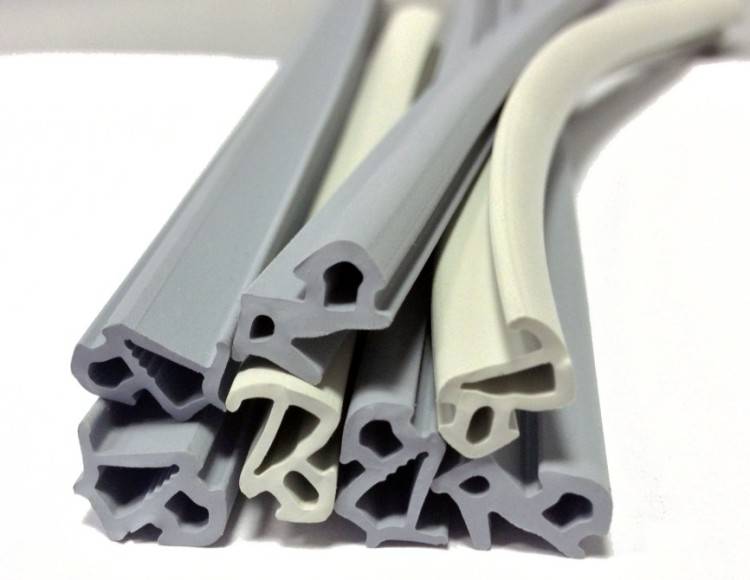

Рис. 12. Резиновые уплотнители для пластиковых окон.

Уплотнители являются одними из ключевых элементов пластиковых окон. Именно они обеспечивают герметичность всей конструкции, повышают сопротивление теплопередаче и тем самым увеличивают энергосберегающие показатели помещения. Уплотнители для пластиковых окон изготавливают, как правило, из резины. Именно этот материал не сегодняшний день обладает одними из наиболее высоких показателей изоляции и герметизации.

Типы уплотнителей из резины

• Силиконовые уплотнители. В качестве основного материала для их изготовления служит силиконовый каучук. Данный тип уплотнителей в настоящее время является лидером среди аналогов. Каучук – экологически чистый материал с прекрасными изолирующими свойствами и повышенной стойкостью к воздействию атмосферных осадков.
• Термоэластопластовые уплотнители (ТЭП). Основой послужила резина и модифицированный пластик.
• Уплотнители из синтетических каучуков. Основой для их изготовления является этилпропилен.

Виды запирающей фурнитуры

Она подразделяется на группы по разным признакам:

• по оконной форме;
• по способу открывания;
• по типу профиля;
• по степени защищенности от взлома.

Классификация по тому, какой механизм открывания используется, предусматривает наличие различных режимов. Это может быть поворот. Такой режим выполняет вращение створки вокруг оси по вертикали.

Поворотно-откидная фурнитура обеспечивает поворот створки вокруг оси вертикального расположения, а также осуществление наклона.

Именно с ее расположением связывают понятия правого открывания и левого открывания. Поворотный режим с вертикальным подвесом предоставляет возможность открывать окно, поворачивая створку только в одном направлении.

Другая разновидность поворотной фурнитуры подразумевает наличие нижнего горизонтального подвеса и позволяет открывать окно в режиме откидывания. Другое название такого вида открывания звучит как «фрамужное».

Если створки фрамужного типа располагаются на достаточной большой высоте, то для такого механизма необходимо дистанционное открывание. Это может быть механический вариант либо электронный.

Под откидыванием створки понимается поворот примерно на 180 градусов вокруг нижней оси горизонтального расположения, а вот наклон подразумевает поворот на угол всего от 10 до 25 градусов.

Современные производители выпускают множество дополнительной фурнитуры для пластиковых окон.

Существует и такой вид, как поворотно-откидная (наклонно-поворотная). Такой механизм открывания обеспечивает поворот створки вокруг оси вертикального расположения, а также осуществление наклона. Такое окно легко открыть одной рукой, используя для управления только ручку. Стандартный порядок режима открывания такого вида конструкции происходит следующим образом: сначала осуществляется поворот, потом — наклон (откидывание).

Еще один режим — наклон. Створка с помощью такого механизма поворачивается вокруг нижней оси горизонтального характера на определенный угол (фиксированный). Величина угла может быть от 100 до 250 градусов и зависит от размера створки окна. Подходит для пластиковых окон различной формы (арки, трапеции, прямоугольники).

Режим сдвига — движение рамы происходит по специально установленным направляющим, расположенным вдоль конструкции. Подобные устройства с такой фурнитурой предназначаются для помещений, не требующих высокой степени теплоизоляции. Например, при остеклении балконов, лоджий (одинарном) и так далее.

Наклонно-сдвижной режим подразумевает три основных положения открывания: наклон, выставление, сдвиг.

Самым сложным из всех режимов считается наклонно-сдвижной. Он подразумевает три основных положения открывания: наклон, выставление (параллельное), сдвиг. В отличие от фурнитуры сдвижного типа, наклонно-сдвижная устанавливается на обычный профиль окна с выполнением уплотнения по контуру.

Чаще всего этот вид используется для межкомнатных дверей, у которых достаточно большая высота и площадь.

Под параллельным выставлением створки понимается выдвижение из плоскости окна всей створки на некоторое расстояние. Такой вид запорного механизма используется для осуществления микропроветривания (по периметру окна) либо для того, чтобы обеспечить дальнейший сдвиг створки.

Материал профиля окна также подразделяется на несколько видов:

• с деревянными переплетами;
• с переплетами, выполненными из ПВХ;
• с алюминиевыми переплетами.

Классификация оконных форм также определяет вид используемой фурнитуры. Например, это могут быть конструкции:

• прямоугольные;
• арочные;
• трапециевидные.

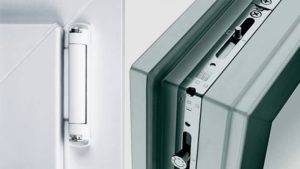

Петли для окон

По способу установки петли для окон бывают несколько видов.

Накладные петли, или стандартные, выпускаются для деревянного, металлического и ПВХ-профиля. Представляют собой две металлические карточки. Бывают разъемными и неразъемными, поворотными или поворотно-откидными (у пластикового и алюминиевого профилей). После установки в некоторых случаях петли закрывают декоративными накладками. Чтоб красивше было.

Ввертные петли привинчиваются к раме и створке резьбовыми штырями. Причем на одну петлю может приходиться от 2-х до 6-ти штырей. И чем их больше – тем вернее держится конструкция. Раньше такие петли предназначались только для деревянных окон. Теперь делают и для пластиковых.

Скрытые (врезные) петли подходят для любых оконных конструкций. Однако врезная петля для деревянного окна и такая же, но для ПВХ-конструкции, отличаются, как земля и небо. Преимущество этих петель не только в том, что их не видно. Они живут дольше обычных, обеспечивают большой угол открывания створки – 100° – и затрудняют доступ в помещение ворам. И еще – в обычные петли может поддувать, а в эти – нет.

Противовзломные петли обеспечат вам 100%-ное ощущение безопасности! В их комплектацию входят противовзломные пластины, которые невозможно разобрать при закрытых окнах или дверях.

Кроме вышеназванных существуют специальные петли для балконных дверей с усилителем. И выдерживают они аж до 140 кг веса каждая! Так что дверка точно не провиснет.

Москитные сетки

Москитные сетки для окон и балконных дверей бывают несколько видов.

Рамочная москитная сетка крепится к раме намертво, либо вставляется в нее с помощью пластиковых или металлических крючков. Если сетка большая и тяжелая, ее вешают на петли.

Раздвижная сетка крепится на роликах и раздвигается, как двери у шкафа-купе. Она отлично подходит для больших балконных дверей или террас. Устанавливать ее на маленьких конструкциях просто нет смысла.

Рулонная сетка, когда не нужна, сматывается на специальный вал. На зиму она помещается в подвесной короб над окном, что очень удобно.

Сетка на липучей ленте – самый бюджетный вариант. Правда, и служит она не дольше года.

Устройство поворотно-откидного механизма пластиковых окон

Поворотно-откидной механизм для пластиковых окон является оптимальным и надежным решением. Объединяет преимущества откидных и поворотных систем. Позволяет полностью открывать створку и устанавливать ее на режим проветривания.

Современная поворотно-откидная фурнитура дает возможность выполнять регулировку степени открывания и силу прижима створки при закрывании. Для открытия окна нужно перевести ручку в горизонтальное положение. Для активирования режима проветривания или микропроветривания необходимо повернуть ее вверх вертикально или установить под углом 10-35 градусов. Чтобы выполнить подобные операции нужна лишь одна ручка. Ее конструкция отличается сложностью. Стоят оконные блоки с таким способом запирания дороже.

Защелки для окон

Защелка – это штука, которая удерживает створку окна или балконную дверь в приоткрытом положении без ручек и ключей.

Замок с роликовой защелкой, который не запирается на ключ

Многие годы она устанавливалась только на поворотных и поворотно-откидных конструкциях. Но прогресс дошел до того, что придумали защелки и для раздвижных окон.

Защелки бывают врезные и наружного типа – похожие на детский замок, который запирают на ключ. С запорной планкой (деталь, в которую входит зацеп) и без нее. Механические и магнитные, которые в разы лучше фиксируют створку. Угловые и более продвинутые – роликовые с подпруживанием. Для балконных дверей существуют свои, более мощные запоры.

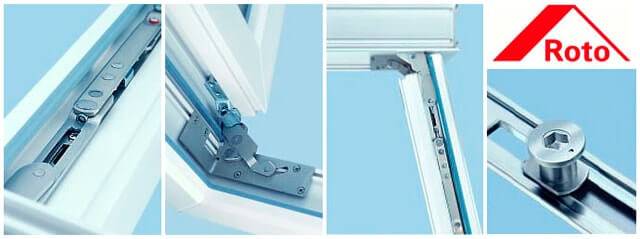

Механизмы Roto для пластиковых стеклопакетов

В рейтинг лучших зарубежных производителей оконных механизмов входит компания Roto. Это немецкая фирма. Она задействует новые технологии, постоянно совершенствует производственный процесс. Недавно был выпущен новый вид продукта – ограничитель створки. Он обеспечивает плавное открытие до 90 градусов. Ограничитель защищает створку и крепежные элементы от механических повреждений при резком закрытии. Продукция Roto характеризуется мягким открыванием.

Преимущества деталей этого бренда:

• энергоэффективность;
• безопасность;
• хороший дизайн;
• надежность;
• долговечность;
• отсутствие люфта у ручки;
• отличное качество;
• простота установки;
• комфортное и легкое использование;
• широкий выбор расцветок;
• устойчивость к неблагоприятным внешним факторам.

В России есть завод, который выпускает продукцию бренда Roto.

Немецкая фурнитура Siegenia-Aubi

Этот немецкий производитель класса «рублевка», идеально подходит для элитных коттеджей. Вся продукция бренда производится исключительно на территории Германии, что означает безукоризненное качество.

Достоинства:

• механизмы позволяют регулировать не только высоту створки, но и ее повороты вправо и влево;
• детали для левых и правых створок взаимозаменяемы, что позволяет облегчить и ускорить процесс планового обслуживания;
• у конструкции 7 точек прижима створки (другие бренды стандартно используют 5 точек), что гарантирует полную защиту от сквозняков;
• фурнитура выдерживает мощную нагрузку до 1,5 тонны, что обеспечивает ей высокие оборонительные характеристики.

Недостатки:

• требует обязательного сервисного обслуживания раз в полгода, например, смазки;
• одна из самых дорогих фурнитур на рынке.

Обратите внимание!

Фурнитура Siegenia-Aubi – это идеальный вариант для коттеджа еще и потому, что ею можно оснастить самый необычный проект дома с треугольными, круглыми и овальными окнами. При этом качество останется на высоте.

Запоры для окон

Запоры для окон служат для открывания, закрывания и откидывания створки. В действие мы его приводим, когда крутим ручку. Она, в свою очередь, двигает рычажок – микролифт, который располагается рядом с ней. А уже от него движение передается всей запорной системе. Запоры бывают основными, средними и дополнительными.

Средний запор  находится с двух сторон профиля – внизу и сбоку – со стороны петель. Его задача – прижать раму к профилю. Соединяется с поворотно-откидным запором, ножницами, верхним и нижним шпингалетами и штульповым запором.

Дополнительный запор – это многозапорный замок, например.

Основные запоры для окон бывают нескольких видов.

Если вас волнует безопасность вашего жилища, можете установить защиту на окна, помимо запоров. Подробнее в статье: Что защитит окно от взлома?

Самые надежные оконные петли – DR. HAHN, изготовленные в Германии. О них читайте здесь.

Возникли проблемы с фурнитурой? На сайте есть статья, как регулировать пластиковые окна, чтобы створки не провисали и в окно не дуло.

Виды основных запоров

– Поворотно-откидной запор, устанавливают на поворотно-откидных окнах. Внешне он напоминает пластину из двух частей: неподвижной и подвижной. Подвижная часть похожа на гребенку, которая двигает все остальные детали фурнитуры. Как итог, все запорные цапфы встают в планки, так скажем, занимают исходные позиции. И окно закрывается.

У неподвижной части запора есть своя цапфа. И когда вы переводите створку в откидное положение, с помощью этой цапфы вес створки ложится на поворотно-откидную ответную планку.

Штульповый запор используют на окнах без вертикальной перекладины между створками

– Поворотный запор – упрощенная версия первого запора. Он предназначен для поворотных конструкций и не имеет гребенки. Следовательно, движение от ручки не передается сопрягаемым деталям фурнитуры. Рама прижимается к створке только в одном месте – где расположена ручка.

– Штульповый запор, устанавливают на штульповых окнах. Это такие окна, в которых нет импоста – вертикальной перекладины между створками.

Так что задача запора – чтобы створки плотно соединялись между собой. Этому способствует штульп, который имеет вид бруска и устанавливается на одну из створок.

В штульповых окнах всегда одна створка – активная. Она бывает поворотной и поворотно-откидной. Вторая – пассивная. Она не откидывается, и ее можно открыть только вслед за первой.

Замена оконной фурнитуры

Оконная фурнитура – это самый значимый элемент любого окна. Она отвечает за устойчивость ко взлому, теплоэффективность и комфортную эксплуатацию светопрозрачной конструкции.

Каждая деталь механизма имеет свой срок эксплуатации и рассчитан на определенное количество циклов открытия/закрытия, после чего неизбежно выходит из строя и требует замены. На износ также влияет неправильный монтаж и отсутствие обслуживания. От сильного загрязнения и недостатки смазки фурнитура намного быстрее приходит в негодность.

Признаки поломки фурниутры окна:

• тяжелый ход оконной ручки, ручка проворачивается в пазу со скрежетом;
• створка не откидывается на верхнее проветривание;
• окно перестало закрываться;
• сломалась петля или другие запорные элементы;
• створку заклинило в одном положении.
• перекос и сильное провисание створки.

Ремонт или замена фурнитуры – это обязательная процедура при эксплуатации окон. Ведь именно она является механической частью всей системы, и потому постоянно находится в движении.

Для каждого производителя у нас найдется необходимая запчасть. Но если фурнитура вашего окна устарела, а детали вышли из строя, предлагаем замену всего механизма на фурнитуру Winkhaus.

Оконный механизм производителя Winkhaus это:

• Безопасность — уже базовый комплект фурнитуры для всех пластиковых окон оснащен противозломными уголками, «грибками» и стальными ответными планками. Окна с фурнитурой „Winkhaus“ имеют все возможные степени противовзломной защиты, от базовой до максимальной, в соответствии с Вашими требованиями.
• Комфорт — кроме трех основных функций (открывание, закрывание, наклон) система AutoPilot обеспечивает параллельное смещение створки относительно рамы. А также микровентиляцию.
• Многофункциональность — четырехступенчатый фиксатор позволяет выбрать одну из четырех позиций наклона створки. Это очень удобное решение для людей, которые любят спать с открытым окном.
• Удобство — ограничитель поворота створки. При использовании ограничителя поворота створки исключается вероятность удара створки об раму или угол стены при сильном ветре.

Уровни безопасности фурнитуры WINKHAUS

Фурнитурная система WINKHAUS создана как модульная система, в которой можно выбрать различные уровни безопасности:

1. Базовый
2. Базовый Плюс
3. Безопасность соответствующая DIN V ENV 1627-1630 WK1 — WK3
4. Уровень безопасности AhS

Различные уровни безопасности достигаются из-за разнообразных компонентов безопасности, таких как противозломный грибок и стойкие к краже стальные пластины замка безопасности, включая например дополнительную защиту против сверления.

Можно ли ускорить устранение неисправности?

Время ремонта можно максимально сократить, если предоставить следующие сведения об окне:

• тип профиля окна (пластиковый, алюминиевый, деревянный);
• производителя фурнитуры (Roto, Maco, Sigenia, Winkhouse и тд.);
• неисправность (сломалась ручка, заело механизм, );

Источник : http://www.helpwindows.ru/zamena-furnitury/

Какие бывают режимы работы

Не все знают, что со сменой сезонов нужно не только менять шины на авто, стрелки на часах, но и настраивать работу пластиковых окон с современной фурнитурой. Возможность влиять на качество прижима створок – вот один из факторов, ради которых стоит сменить обычные стеклопакеты на пластиковые. Причем последние должны иметь специальную фурнитуру, ведь не каждое окно рассчитано на работу в двух режимах.

Надо ли настраивать работу приобретаемого окна подскажет менеджер. У него же можно узнать контактные телефоны специалистов, которые выручат каждого, кто не хочет самостоятельно переводить оконную фурнитуру из режима в режим.

По моей классификации фурнитура бывает трех видов: бюджетная, стандартная и со специальным назначением.

Бюджетную используют для оснащения самых недорогих пластиковых стеклопакетов. Весь спектр ее возможностей – это обеспечение свободного хода при открытии и закрытии створок и плотное прилегание форточек к раме. Обычно такое оснащение имеется на окнах в новых зданиях.

Стандартную фурнитуру, обычно она имеет двухрежимный функционал, выпускают отечественные и зарубежные производители. Ставят ее тоже в окна наших и не наших брендов.

Фурнитура специального назначения имеет узкую специализацию – противовзломная, укрепляющая, для входных пластиковых конструкций, но и она, обычно, рассчитана на работу в двух режимах.

Неизвестно, какой тип фурнитуры стоит в пластиковых окнах дома? Выяснить это легко. Если при осмотре бока распахнутой створки в эксцентрике (цапфе) есть углубления для вставки обычной отвертки или звездочкой, ключа-шестигранника, то окно можно перенастраивать при смене сезонов.

Иногда эксцентрик не имеет выемок, но сам овальной формы – такое окно тоже рассчитано на двухрежимную эксплуатацию. А вот необходима ли перенастройка стеклопакетов в отдельно взятой квартире или доме, решает хозяин.

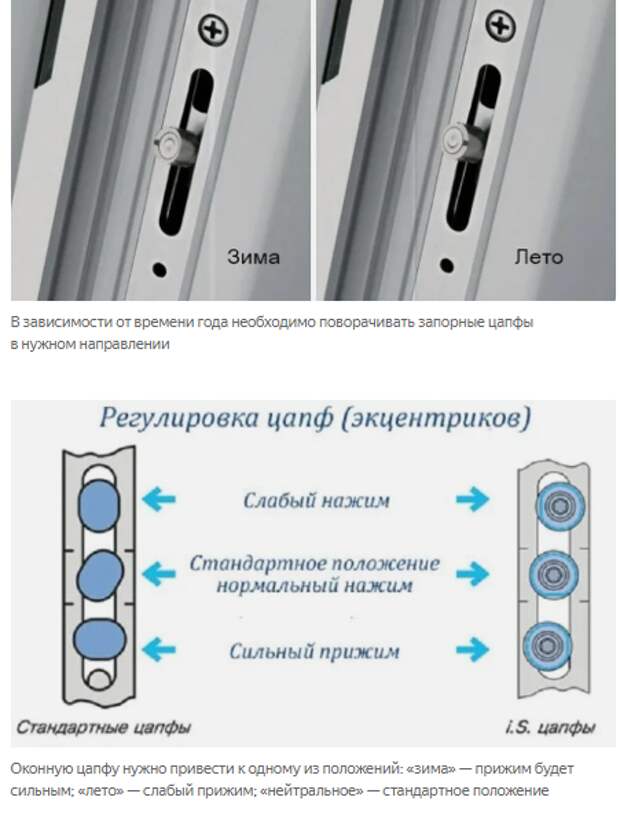

Из-под окна стало сквозить? Тогда окна нуждаются в переводе на работу в зимнем режиме. Только после наступления тепла нужно придать фурнитуре обратное положение – это снизит нагрузку на оконный уплотнитель, сильно изнашивающийся в режиме для холодного сезона. Из-за этой особенности советую не перенастраивать фурнитуру с позиции для лета в зимнее положение, если даже в морозный и ветреный день сквозняка из-под окна не ощущается.

Как понять в зимнем режиме фурнитура или в летнем? Если засунутый между запертыми створками обычный лист бумаги вытаскивается легко, то функционал окна ориентирован на лето. Если бумажный тестер рвется, то режим зимний.

Оконные цапфы и планки

Все виды оконных цапф и планок используются для уплотнения оконных элементов. Запорные цапфы бывают грибовидные и стандартные, вращающиеся или статичные. Форма тоже разная ― овальные, круглые, плоские. Все они подвергаются регулировке по прижиму, каждая своим способом (ключами, отвертками, эксцентрическими роликами, плоскогубцами).

Стандартные цапфы делятся на несколько видов:

• R с вращающейся головкой для снятия нагрузки с фурнитуры;
• E ― статичные, регулируют прижим на +/- 0,8мм;
• с эксцентрическим роликом ― регулируется руками без инструмента, насечка помогает делать это наощупь;
• роликовая ― регулирует в пределах одного миллиметра;
• овальная ― шаг в 1,5мм, помогает обеспечить оптимальный прижим.

Планки также увеличивают степень прижатия створки. Желательно, чтобы каждой стороны было по 2 планки.

Замена ручки и регулировка фурнитуры

Самой распространенной проблемой часто выступает поломка ручек. Встречаются следующие проблемы с данным оборудованием:

• поломка и полный выход из строя без возможности восстановления;
• заедание и трудности при открывании и закрывании устройства;
• расшатывание, которое начинается после долгого пользования оконным оборудованием.

Этот перечень самых распространенных проблем можно легко исправить самостоятельно в домашних условиях. Достаточно иметь под рукой отвертку и машинное масло. Необходимо проделать следующее:

• уничтожить скопившуюся пыль, грязь и все то, что мешает нормальному функционированию ручки;
• протереть поверхность ручки и прилегающей створки;
• машинным маслом тщательно протереть все поверхности, которые могут приходить в движение при открытии окна;
• если проблема не исчезла – подтянуть крепления ручки;
• затянуть болты, чтобы укрепить положение оконной ручки.

В некоторых случаях необходимо снизить прижим, чтобы устройство стало работать свободно. Если ручка вышла из строя, то ее можно легко заменить в домашних условиях. Достаточно снять блокирующее устройство и открутить болты. Далее поменять на новую и закрутить все обратно.

Также ручку может зафиксировать специальный блокиратор, который уже вмонтирован в устройство. В этом случае регулировке подвергается язычок, находящийся под ручкой.

Регулировка по горизонтали

Данный вид регулировки необходим в тех ситуациях, когда створка с трудом открывается и соприкасается с рамой по всей длине. Причины немедленной регулировки пластиковых окон по горизонтали:

• возможна поломка оконной ручки, поскольку возникнут трудности ее прокручиванием;
• створка может перестать открываться и остаться в одном виде на долгое время;
• некоторые детали могут заклинить и перестать функционировать;
• положение створки очень сильно повлияет на внешний вид самой рамы.

Чтобы не допустить всех этих последствий, нужно немедленно начать действовать

Для этого необходимо заострить внимание на нижней и верхней петлях. В них также есть специальные отверстия, которые подходят под шестигранный ключ, поэтому им можно выполнять регулировку оконных петель

Главное верно найти расположение этих специальных отверстий: снизу они расположены с наружной и внутренней стороны, поэтому положение окна можно изменять из разных точек. Провернув ключ в направлении по часовой стрелке, оконная створка переместится в противоположную самой петле сторону. В другом направлении наоборот сместится в сторону петли.

Если решили отрегулировать на верхней петле, то это необходимо делать только при условии открытого окна. Принцип перемещения сохраняется точно такой же, каким он был и на нижней петле.

Регулировка по вертикали

Если левый край створки задевает раму и его стоит приподнять, в таком случае используется вертикальная регулировка. Чтобы правильно все настроить, дальше проделать следующее:

• вертикальную петлю, расположенную в нижней части окна, прокрутить строго по часовой стрелке;
• поднять створку на такой уровень, после достижения которого проблема с трудным закрыванием и заеданием будет устранена;
• закрепить петлю в таком положении.

Само окно нужно поставить на режим проветривания. Проворот по часовой стрелке поднимет створку, а против часовой – опустит

Очень важно проверять, на каком уровне находится створка на данный момент регулировки, чтобы не переборщить с изменением положения

Регулировка прижима

Внутри каждой створки расположены цапфы – специальные металлические заглушки. Крепятся они на эксцентрики. Сам прижим пластикового окна, который отвечает за поворот ручки, Чтобы его отрегулировать, необходимо прокрутить цапфы.

Как отрегулировать прижим пластикового окна:

• взять пассатижи для отвода цилиндров, для цапф с прорезью необходимо использовать плоскую отвертку: работать ей будет гораздо эффективнее;
• настроить ответные цилиндры, если отсутствует регулировка при помощи эксцентриков;
• зафиксировать ответные цилиндры двумя болтами и проверить надежность крепления;
• выбрать положение зацепа посредством шестигранного ключа для регулировки положения: при необходимости ослабить прикасание – сдвигать по направлению к комнате, при усилении – наружу.

Такие действия необходимо проводить при обнаружении зазоров между рамой и створкой. Если из окна дует, а створки закрыты, то это первый признак того, что оборудование нуждается в регулировке.

Детали оконной фурнитуры

Чтобы самостоятельно разобраться во всех нюансах и разновидностях элементов запорной системы окон ПВХ, необходимо изучить список основных деталей:

Центральным элементом системы запирания окна является ручка. В основном ручки выпускаются в виде стандартного изделия, позволяющего регулировать створку по вертикали и горизонтали. Существуют съемные ручки, которые рекомендуется использовать в домах, где живут маленькие дети, также в этом случае можно использовать ручки с замком. Кроме того, существуют ручки с блокиратором, но, как показывает практика, они не всегда могут служить надежной защитой от непоседливых малышей;

Детский замок.

Угловые планки предназначены для передачи движения от ручки к запорным элементам через углы (монтируются в специальные пазы в профиле);

Запорные планки выполнены в виде направляющей с фиксаторами, закрепляющими фрамугу в основании;

Для откидывания створки в вертикальном направлении применяют ножницы, представляющие собой элемент из двух частей, одна из которых зафиксирована на основании, а вторая — подвижная;

Ножницы.

• Для удержания фрамуги на основании и обеспечения плавного открытия и закрытия окна, используют петли. Их подразделяют на накладные, врезные и ввертные. Применяются и противовзломные петли, которые невозможно демонтировать при зафиксированной в основании фрамуге;
• Для усиления фиксации створки при вертикальном открытии используются вспомогательные ножницы, которые дублируют работу основных изделий;
• Для обеспечения процесса откидывания фрамуги применяют вспомогательную угловую планку;
• Ответная планка отвечает за фиксирующий момент основания и створки;

• С помощью цапфы можно изменять степень фиксации основания и фрамуги;
• Декоративные элементы используются для маскировки основных деталей.
