Что такое отвес и зачем он нужен
Это металлический грузик цилиндрической формы с конусом на конце. Самые распространенные по форме он напоминает большую пулю, только конус острый, но встречаются и другие формы. В любом случае точно в середине к нему прикреплена тонкая прочная нить или шнур. Потому такой инструмент называют шнуровым отвесом. Вот, собственно, и все устройство. Бывает в комплекте еще приспособление, при помощи которого удобнее навешивать его на стену.
Отвес — это металлический грузик, ровно из середины которого выходит шнур
Форма грузика не важна, важно чтобы она имела симметричную форму и шнур выходил из середины. При помощи такого нехитрого приспособления проверяется вертикальность стен и конструкций
Можно при необходимости и вертикальные линии нарисовать на стене или любой другой поверхности: чертите вертикали, потом откладываете одинаковые расстояния и соединив их, получаете вертикальную линию
При помощи такого нехитрого приспособления проверяется вертикальность стен и конструкций. Можно при необходимости и вертикальные линии нарисовать на стене или любой другой поверхности: чертите вертикали, потом откладываете одинаковые расстояния и соединив их, получаете вертикальную линию.
Цена такого приспособления — несколько сотен рублей. Диапазон цен довольно широк — устройства есть — от самых простых, до более «навороченных», с разным размером и формой грузка. Но дорогими их не назовешь точно.
На сколько лет рассчитаны металлические мостки
Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.
Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

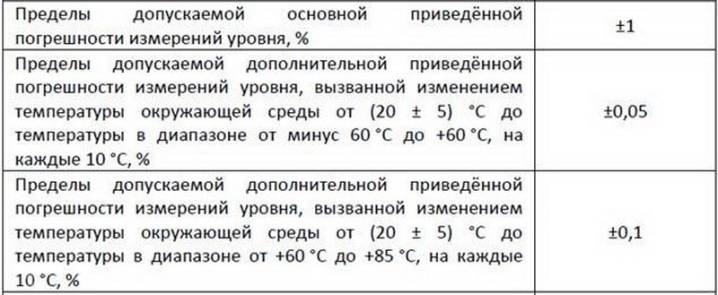

Точность измерения
Основное, что надо помнить при выполнении любых работ с уровнем – это величина допустимой погрешности, которую могут давать эти измерительные приборы:
- пузырьковый инструмент имеет точность замеров 0,5-1 мм/м, при этом чем длиннее уровень, тем ниже погрешность;
- погрешность трубного механизма во многом зависит от его габаритов – чем она ниже, тем выше будет отклонение;
- гидроуровни размером от 1000 мм до 25 м имеют предельную погрешность 2-3 мм;
- электрический инструмент отличается довольно высокой степенью точности, размер погрешности не превышает 0,1 градус;
- лазерные модели наиболее точные, их ошибка составляет порядка 0,1-1 мм/м.
Вы всегда можете определить точность любого уровня. Сделать это довольно просто — метод называется «180 градусов». Для того чтобы проверить работу, надо поместить строительный уровень на гладкую горизонтальную плотность как можно плотнее, чтобы не оставалось зазоров, и зафиксировать, где располагается пузырек по отношению к рискам, а затем в горизонтальной плоскости просто перевернуть прибор на 180 градусов и зафиксировать точно на том же самом участке. Если прибор высокоточный, то местоположение воздушного пузырька будет неизменным. Подобным же образом можно произвести проверку точности вертикальных измерений.
Лучшие пузырьковые уровни Stanley

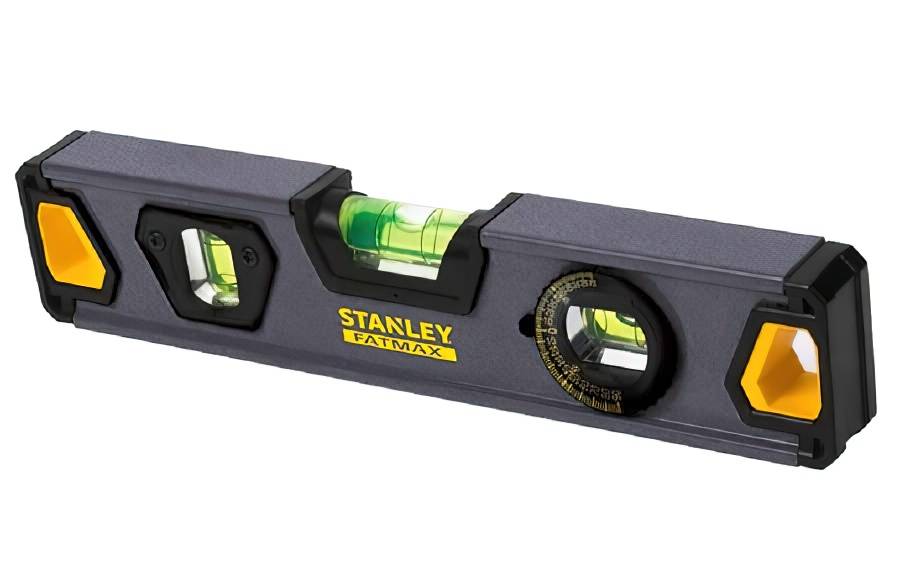

Stanley Torpedo FatMax Pro Box XTHT0-42495
Stanley Torpedo FatMax Pro Box XTHT0-424
Пузырьковый уровень небольшого размера. В экструдированном алюминиевом корпусе диаметром 23 сантиметра находится одна горизонтальная ампула и две вертикальные ампулы. Правый бак имеет механизм поворота на 360 градусов.
Снаружи корпус отформован прорезиненными заглушками, не оставляющими следов при соприкосновении с поверхностью. Точность измерения в обеих плоскостях около полмиллиметра.
Строительный уровень подходит для домашнего ремонта, установки окон, бытовой электроники или гарнитур, а также для небольших столярных работ.

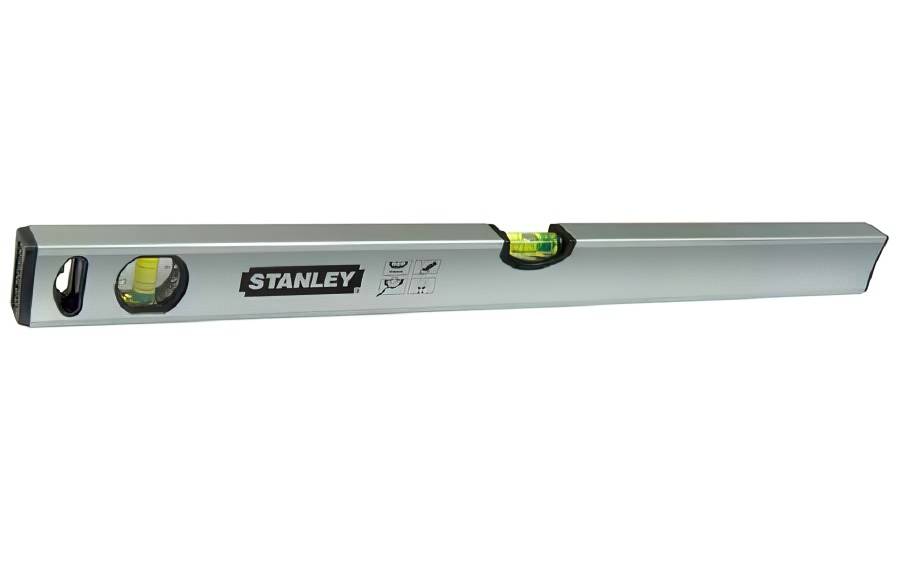

Stanley STHT1-43111-60
Stanley STHT1-43111-60
Средний ватерпас с магнитной подложкой из сплава редкоземельных металлов. При длине шестьдесят сантиметров включает два резервуара для определения наклона по горизонтали или вертикали с погрешностью в половину градуса.
Корпус облегчен, выполнен из алюминиевого профиля коробчатого сечения. Вокруг акриловых резервуаров и по торцам обработан резиновыми заглушками, защищающие от деформаций при ударах.
Уровень можно использовать в отделочных работах, производстве мебели, установке дверей или окон. Для металлических конструкций применим слабо, потому что в корпусе всего два небольших магнита, глубоко утопленных в корпусе.

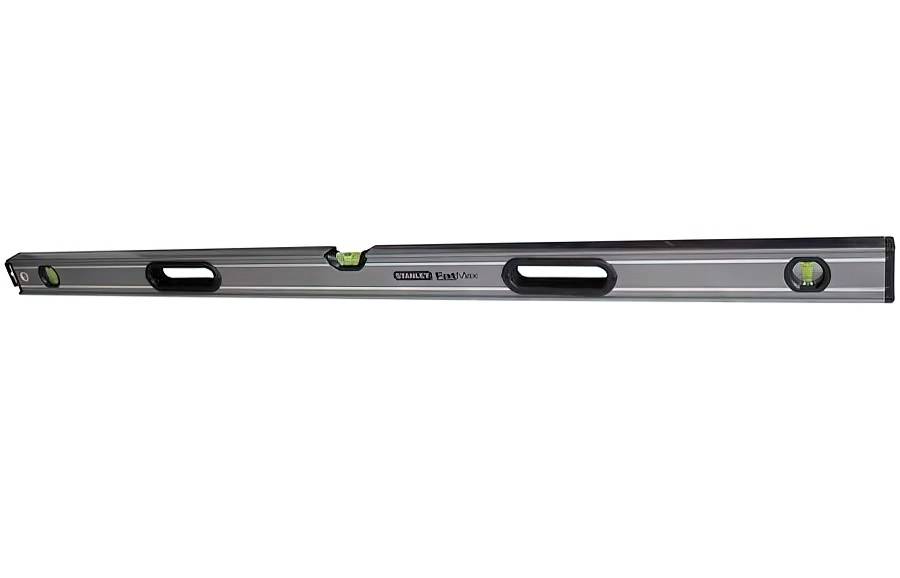

STANLEY FATMAX XL 0-43-681
STANLEY FATMAX XL 0-43-681
Двухметровый строительный уровень с тремя измерительными капсулами в трех цельных акриловых блоках. Центральный резервуар большего объема для точного измерения горизонтальных углов. Погрешность измерения колеблется в пределах полмиллиметра на метр. Он имеет сквозные прорези для ручного захвата, обработанные мягким уплотнительным материалом. Торцы обработаны литым защитным составом, повышающим износостойкость.
Инструмент можно использовать для столярных работ, укладки напольных покрытий, ремонта помещений, улучшения садового участка или ландшафтного дизайна, укладки брусчатки и дорожек. Магнитов в корпусе нет, поэтому использовать их на металлических поверхностях не рекомендуется.
Саморезы или гвозди?
Это еще один пункт, на котором нужно остановиться, поскольку от крепежных элементов зависит прочность конструкции. Естественно, деревянные леса не предназначены для долгого использования. Когда завершаются работы, их просто разбирают. Однако в этом случае роль играет не простота демонтажа, а надежность крепежа.
Для изготовления деревянных конструкций рекомендуют использовать саморезы, но только если дело не касается приспособлений для работы на относительно большой высоте. В данном случае предпочтительны как раз гвозди. Они сделаны из мягкого металла, поэтому могут погнуться, но не сломаются. Саморезы из закаленной стали — худшее решение. Лучшее — анодированные крепежные элементы, но и они не безгрешны, так как тоже способны преподнести неприятный сюрприз.
Оптимальным решением будут гвозди. Однако существует еще один способ. Сначала все детали соединяют с помощью анодированных саморезов. Если после проверки не выявляют никаких проблем с надежностью, то в каждое соединение вбивают по 2-3 гвоздя.

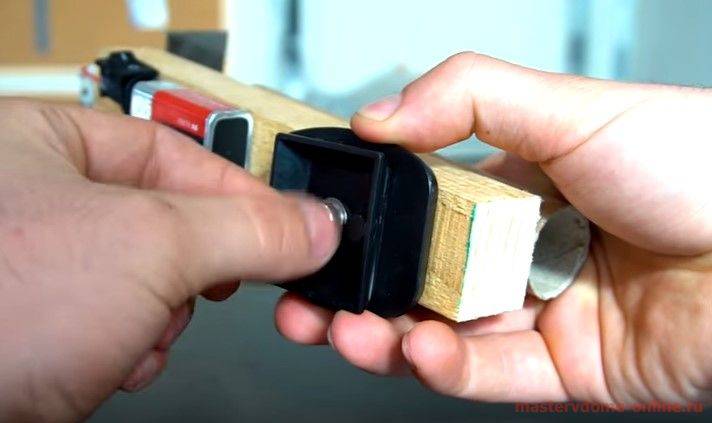

Как сделать строительный уровень своими руками и разновидности
Как сделать строительный уровень своими руками и разновидности Сложно, а подчас и нереально представить себе, как выполнять строительные и ремонтные работы и при этом не использовать такой важный инструмент, как строительный уровень. Хороший уровень является гарантией качества проводимых работ. Именно за счет строительных уровней, а также в комплексе с добросовестностью непосредственных строителей получится создать идеально ровные углы в комнате с 90 градусами, ровную поверхность стен, горизонтальные на одном уровне полы, правильно установленные оконные и дверные проемы. Не получится представить себе без применения уровня ремонт любой сложности, даже косметический.
Строительный уровень используют для оклеивания комнаты обоями, для укладки плитки. Но самое главное, что можно его не покупать, и сделать своими руками строительный уровень, что и описано в этой статье.
Плюсы и минусы кирпичного дома
Обобщим все достоинства и недостатки кирпичных построек. Преимуществами домов из кирпича являются:
- Долговечность. Кирпичная постройка по праву считается одной из самых долговечных. Срок эксплуатации такого дома может достигать нескольких столетий, так как этот материал не подвержен гниению, как дома из дерева.
- Дом из кирпича долгое время сохраняет первоначальный внешний вид, поэтому не всегда требуется дополнительная внешняя отделка таких сооружений. Кирпич сам по себе является неплохим материалом для отделки.
- В наше время широкое распространение получил стиль лофт, который предполагает использование натуральной кирпичной кладки в качестве внутренней отделки помещения. Поэтому при строительстве кирпичного дома можно сэкономить и на внутренней отделке помещений.
- Устойчивость к огню. Стены из кирпича являются негорючими, поэтому в этом компоненте они выигрывают у домов из бревна или бруса, а также у каркасных построек. Часто это достоинство является определяющим при выборе материала для строительства дома.
- Прочность. Стены из кирпича являются одними из самых прочных в частном строительстве. Они выдерживают значительные нагрузки от кровли, а также позволяют возводить многоэтажные строения.
- Экологическая безопасность. Для производства кирпича используются только натуральные материалы – песок, глина и вода, которые не выделяют вредных веществ в атмосферу.
- Морозоустойчивость. Кирпичная кладка выдерживает намного больше циклов заморозки, чем газобетон, поэтому такие дома могут простоять без внешней отделки в агрессивных условиях не одну сотню лет. Самым морозоустойчивым видом кирпича является клинкерный кирпич, который часто используют на внешнем слое для облицовки здания.
- Вложение в кирпичный дом является хорошей инвестицией, так как этот строительный материал хорошо зарекомендовал себя по всем параметрам.
Еще несколько десятилетий назад у кирпича не было конкурентов, но с появлением на рынке новых строительных материалов, стали очевидны минусы домов из кирпича. Разберем основные из них.
- Высокая стоимость материала. Кирпич не является самым дешевым стройматериалом, поэтому не все могут себе позволить строительство кирпичного дома и выбирают более дешевые аналоги, например каркасные дома.
- Необходимость привлечения каменщиков для кладки дома. Строительство кирпичных стен не является простой задачей, поэтому часто для таких работ привлекают наемных рабочих соответствующей квалификации. Труд каменщиков оплачивается достаточно высоко.
- Сроки строительства кирпичного дома. Возведение постройки из этого строительного материала происходит медленнее, чем при использовании более современных технологий строительства. Как правило, на постройку стен из кирпича уходит несколько месяцев. Правда в сравнении с деревянными домами у кирпичных нет значительной усадки, что позволяет производить отделку сразу после возведения коробки и подведения дома под крышу.
- Из-за большого веса кирпичного дома ему требуется тяжелый монолитный фундамент. Такой фундамент обойдется значительно дороже, чем для легких построек из дерева или СИП панелей.
- Для обеспечения достаточной теплоемкости кирпичной стены, она должна иметь значительную толщину. Это увеличивает расход материалов и смету на строительство. Дома из современных строительных материалов при той же теплоемкости имеют размер стен в разы меньшие, чем у кирпичных строений.
Дом из кирпича, пожалуй, является самым долговечным и приспособленным к нашим погодным условиям. Он содержит в себе множество положительных качеств, таких как прочность, продолжительный срок службы, энергоемкость и пожаробезопасность. Помимо этого минусом будет необходимость привлечения специалистов для стройки, а также необходимость обустройства крепкого фундамента.
В конце предлагаем посмотреть небольшое видео с расчетом стоимости строительства кирпичного дома
Разновидности строительного правила
Строительные магазины предлагают четыре формы данного инструмента. Каждый вид строительного полотна хорош для решения задач, определенного характера. Поэтому, утверждать, что какая-то из них лучше других, будет неправильно.
Разновидности:
- Имеющее форму латинской буквы h.
- Прямоугольной формы.
- Трапециевидное.
- Угловое.
H-образное
Отличается легким весом. Стоит такой инструмент недорого. Главный недостаток недостаточный уровень жесткости. Это является причиной неспособностью выполнения работ с тяжелыми растворами.
H-образное строительное правило
Н-образное полотно хорошо подходит для легкого выравнивания эластичными типами шпаклевки. В этом случае нагрузки на инструмент практически не заметно и он с легкостью справляется с выполнением поставленной задачи. Удобство работы с этим видом заключается в его легкости. Удерживая правило небольшого веса, можно быстро справиться с выполнением выравнивающих работ.
Трапециевидное
Универсальный инструмент, используемый чаще других видов. Усиленная конструкция позволяет применять трапециевидную планку при вытягивании штукатурного слоя. Специально заостренная часть позволяет срезать возникающие наплывы. В сравнении с предыдущим инструментом обладает большим весом. Специально выполненная полукруглая часть исполняет роль ребра жесткости. Также, эта деталь, позволяет надежно удерживать конструкцию в руках.
Трапециевидное
Встречаются варианты с усилением внутри конструкции. В таком случае применяется металлическая трубка. Строительное правило, за счет дополнительного элемента, увеличивается по массе, но при этом его прочностные качества повышаются в несколько раз.
Прямоугольное
Простая прямоугольная форма не позволяет срезать наплывы на стенах, та как не имеет заостренных частей. Подходит для заливки полов или выполнения других видов стяжек. Для удобства работ производители снабжают некоторые планки строительным уровнем. Так, как правило, находится в постоянной работе и не исключены возможные падения, строительный уровень очень быстро выходит из строя. Проводить проверку ровности поверхности, таким инструментом не совсем удобно.
Прямоугольное строительное правило

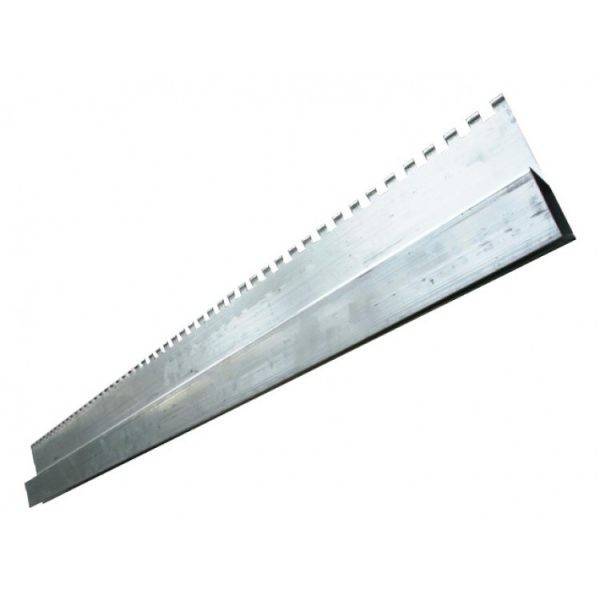

Зубчатое
Разновидность h-образного правила, снабженного зубчатой частью. Удобно для нанесения клеящих раствор на поверхность стен при проведении объемных работ – например, монтаже пенополистерола.
Зубчатое
Угловое
Конструкция имеет два основания образующих форму прямоугольного треугольника. Угловое правило предназначено для выравнивания угловых элементов. Образует прямой угол, годный для производства финишной отделки. Для удобства работы, на инструменте устроена перемычка, дополнительно удерживающая две плоскости угольника.
Угловое
Угловые планки, преимущественно используются штукатурами профессионалами. Также, можно применить в качестве столярного угольника, но при этом, нельзя быть уверенным в абсолютной точности углового параметра.
Как сделать строительный отвес своими руками
Главное — найти или изготовить груз, который будет хорошо отцентрирован. Затем нужен недлинный болт, приличного диаметра (сейчас поймете зачем). Точно посередине болта — насквозь через шляпку, вдоль стержня — сверлите отверстие.
Теперь в корпусе грузка под размеры болта высверливается отверстие и нарезается соответствующая резьба. В болт со стороны шляпки продевается тонкий прочный шнур. На выходе из болта он завязывается в узел — чтобы не выскакивал. Болт со шнуром вкручивается в подготовленное отверстие. Все, ваш строительный отвес сделан своими руками.
Второй вариант крепления нити такой: сделать сквозное отверстие точно посередине грузика и пропустить шнур через него, только петлю нужно сделать длинную, и диаметр отверстия должен быть намного больше диаметра шнура. Все это вместе даст возможность грузу принимать строго вертикальное положение.
Из профильной трубы

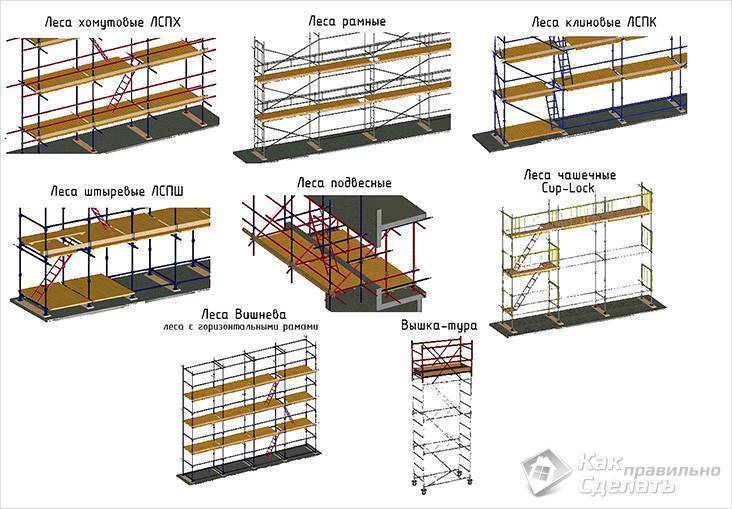

Металлические строительные леса
Теперь о том, как сделать строительные леса (разборные) из металла (габариты одной секции: высота – 1,5 метра, ширина 1 метр, длина 1,65 метра). Количество секций определяйте исходя из необходимой вам высоты строительных лесов.
- Приготовьте необходимые материалы:
- для распорок – труба диаметром 15 мм;
- для соединительных вставок (переходников) – профильная труба 25х25 мм;
- настил сделайте из досок толщиной в 40-50 мм и длиной 210-220 см.
- Трубу для распорок нарежьте из расчета:
- для горизонтальных элементов, соединяющих стойки с боков конструкции – по 96 см.
- Диагональные двухметровые распорки надрежьте с двух концов (на 6-8 см) и расплющьте их (так их будет удобнее крепить).
- Соедините вместе по две стойки, сварив их между собой горизонтальными распорками с шагом (по вертикали) в 30 см.
- Соберите переходники: на профильную трубу сечением 25Х25 мм длиной 25-30 см наденьте и приварите в центре небольшой отрезок профильной трубы 30х30 см (длиной 7-8 см).
- Просверлите отверстия под болты на стойках и диагональных распорках.
- Соберите всю конструкцию, отшлифуйте и покрасьте.
- Поставьте одну секцию на другую (соединяя их с помощью переходников), в нужном месте уложите настил из досок.
Лучшие пузырьковые уровни STABILA
STABILA POCKET ELECTRIC-17775
STABILA POCKET ELECTRIC-17775
Карманный уровень имеет небольшие размеры. Имея длину около семи сантиметров, он имеет одну измерительную капсулу с точностью до одного миллиметра на метр плоскости. Позиционируется как уровень для электромонтажных работ.
Корпус выполнен из пластика, в основании находится неодимовый магнит и выемка для крепления.
Позволяет совместить скрытую и внешнюю проводку, выключатели, плинтусы, розетки. Есть отверстие для отвертки, для легкой регулировки детали без снятия уровня.
STABILA 96-2M 15854-80
STABILA 96-2M 15854-80
Средний пузырьковый уровень длиной восемьдесят сантиметров. Изготовлен из алюминиевого профиля с ребрами жесткости. Покрыт защитным слоем от статического электричества. Измерения в двух плоскостях с использованием одной горизонтальной и двух вертикальных ампул.
Повышена точность до 0,75 мм / м. В основе – редкоземельные магниты из неодимового сплава, защитные резиновые заглушки. Подходит для измерения уклонов при монтаже металлоконструкций, кровельных работах, перепланировке квартир.
STABILA 80А-2 16062-200
STABILA 80А-2 16062-200
Прямоугольный уровень длиной два метра из профилированного алюминия с антистатическим порошковым покрытием. В торцевых частях находится одна ампула для измерения вертикальных отклонений. Посередине ампула для фиксации горизонтального откоса. Инклинометр защищен от ударов и механических повреждений двухкомпонентными заглушками.
Подходит для строительства железобетонных конструкций, бревенчатых и модульных домов. Незаменим для каменщиков, плотников, печников. Его можно использовать в садовом или ландшафтном дизайне.

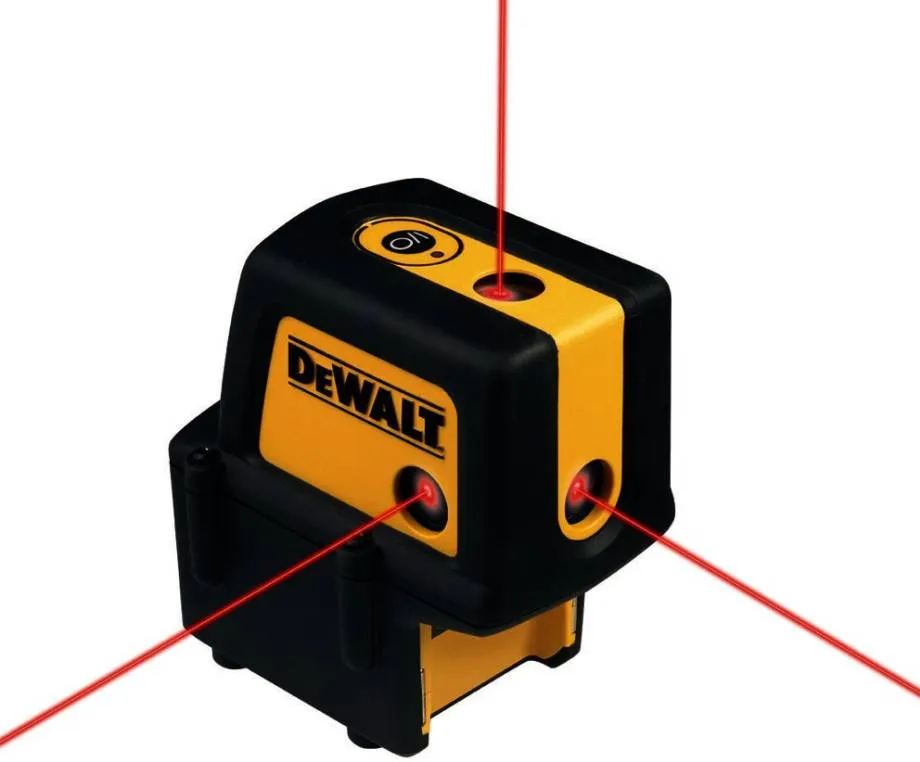

Лазерные и водяные измерители
Если точность определения горизонтального и вертикального направления для вас особо важна, то рекомендуется использовать лазерный уровень. Это высокотехнологичное устройство, способное проецировать лазерный луч на поверхность, которая находится на расстоянии до нескольких десятков метров. На точность измерений прибора влияет правильность установки, поэтому его стараются располагать на неподвижном штативе.
Работа с лазерным строительным уровнем довольно проста: достаточно внимательно изучить инструкцию и произвести правильную настройку. Единственный его недостаток – высокая стоимость, из-за чего этот прибор можно отнести к профессиональному оборудованию. Отрегулировать их можно таким образом, чтобы лазерным лучом проектировалась одна либо несколько горизонтальных и вертикальных плоскостей одновременно.
Устройство типичного лазерного уровня.
Водяной измеритель предназначен для сопоставления положения элементов, которые находятся друг от друга на определенном расстоянии. Для его использования лучше будет пригласить напарника, так работать удобнее всего. При использовании водяного уровня следует придерживаться некоторых правил:
- внимательно следить за отсутствием перегибов трубки;
- использовать прибор с трубкой довольно большого диаметра, так как в тонком сосуде на результат может сильно влиять капиллярный эффект;
- перед сопоставлением положения уровней воды в сосудах с делениями, следует подождать 20-30 секунд для окончательного уравновешивания жидкости в системе;
- для получения точного результата показатели снимают по нижнему мениску жидкости;
- воду можно слегка подкрасить любым красителем – это значительно облегчит работу.
Водяным уровнем пользуются на больших стройках или, например, для одновременной установки батарей на одинаковой высоте в соседних комнатах.
Почему лучше сделать строительный уровень такого типа
Конечно, внешний вид вашего инструмента будет значительно уступать промышленным аналогам и европейским моделям и похвастаться ним перед соседом не получится
Тем не менее, нам было важно узнать, как сделать уровень практичным, а не красивым. Наше творение будет обладать массой преимуществ:
- Низкая себестоимость работ. Возможно, (и для этого не нужна ловкость рук в метро!), ведь слепить простой уровень можно из подручных материалов.
- Простота изготовления. Вашему ребенку скучно? Дайте ему интересное задание, с которым он справится за 20 минут. Не потребуется образование строителя или чрезвычайно «очумелые ручки».
- Простота работы с прибором. Во многих случаях самодельное устройство будет намного удобнее горизонтального уровня. С его помощью можно измерять объекты, которые находятся по разные стороны стен или даже в разных помещениях (дальность регулируется длиной трубки).
Собственно, задачу можно считать решенной: мы рассмотрели, как сделать уровень своими руками и теперь у вас будет чем измерить точность строительных работ. Подробнее о процессе вы сможете узнать в этом видео:
Почему лучше сделать строительный уровень такого типа
Конечно, внешний вид вашего инструмента будет значительно уступать промышленным аналогам и европейским моделям и похвастаться ним перед соседом не получится
Тем не менее, нам было важно узнать, как сделать уровень практичным, а не красивым. Наше творение будет обладать массой преимуществ:
- Низкая себестоимость работ. Возможно, (и для этого не нужна ловкость рук в метро!), ведь слепить простой уровень можно из подручных материалов.
- Простота изготовления. Вашему ребенку скучно? Дайте ему интересное задание, с которым он справится за 20 минут. Не потребуется образование строителя или чрезвычайно «очумелые ручки».
- Простота работы с прибором. Во многих случаях самодельное устройство будет намного удобнее горизонтального уровня. С его помощью можно измерять объекты, которые находятся по разные стороны стен или даже в разных помещениях (дальность регулируется длиной трубки).
Собственно, задачу можно считать решенной: мы рассмотрели, как сделать уровень своими руками и теперь у вас будет чем измерить точность строительных работ. Подробнее о процессе вы сможете узнать в этом видео:
Разновидности отвеса
Разновидности строительных отвесов:
- Классические строительные отвесы (представляют собой, как было написано выше, небольшой груз, что прикреплён к шнуру и крепится к измеряемой поверхности, такие отвесы бывают простыми, с шайбой, с измерительной линейкой или с корпусом)
- Магнитные отвесы (отличаются от стандартных лишь способом крепления, ведь в них, как уже можно было догадаться, для крепления используется магнит)
- Лазерные отвесы (представляют собой лазерную указку в виде небольшого брелка, для работы инструмент должен быть откалиброван)
Нужно отметить, что лазерный отвес весьма популярен среди профессионалов.
Он имеет погрешность в 0,1 миллиметр на расстоянии до 30 метров, питается от пальчиковых батареек и имеет относительно небольшую стоимость.
Что измеряют водяным гидроуровнем
Уровень (ватерпас) водяной, гидроуровень или является измерительным инструментом, позволяющим обеспечить линию горизонта при выполнении строительных и монтажных работ.
Виды и принцип работы уровней
По принципу работы существуют жидкостные и лазерные уровни (ватерпасы). Жидкостные бывают двух видов: пузырьковые, которые устанавливаются в рулетки или строительные линейки и гидроуровни. Приставка гидро произошла от греческого слова hydor – вода.

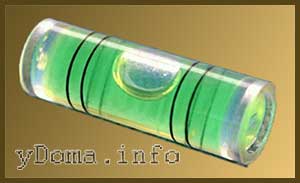

Пузырьковый жидкостный уровень
Пузырьковый уровень представляет собой герметичную колбу из прозрачного материала, частично не заполненную подкрашенным спиртом, чтобы не замерзал при морозах.
При горизонтальном положении колбы пузырек воздуха благодаря плавному увеличению внутреннего диаметра в центре колбы отмеченного рисками, будет занимать положение строго между ними.
Пузырьковые уровни устанавливают в строительные линейки, как на фотографии. Ними оснащают оптические измерительные приборы, например, лазерные уровни, нивелиры, теодолиты, весы. Они есть во всех приборах и инструментах, точность показаний которых зависит от их положения относительно линии горизонта.
Водяной гидроуровень
С помощью пузырькового уровня, вмонтированного в строительную линейку можно обеспечить горизонтальность на расстоянии длины линейки, а это не более трех метров.
Поэтому многие покупают или изготавливают своими руками гидроуровень, который представлен на фотографиях.
Работа гидроуровня основано на законе сообщающихся сосудов Паскаля. Закон гласит, что уровень однородной жидкости в сообщающихся сосудах, вне зависимости от их формы, устанавливается на одной горизонтальной линии.
Таким образом, чтобы изготовить гидроуровень, достаточно соединить гибкой трубкой требуемой длины два узких прозрачных сосуда с патрубками на дне. После заполнения системы водой гидроуровень станет готовым для работы.
Почему лучше сделать строительный уровень такого типа
Конечно, внешний вид вашего инструмента будет значительно уступать промышленным аналогам и европейским моделям и похвастаться ним перед соседом не получится
Тем не менее, нам было важно узнать, как сделать уровень практичным, а не красивым. Наше творение будет обладать массой преимуществ:
- Низкая себестоимость работ. Возможно, (и для этого не нужна ловкость рук в метро!), ведь слепить простой уровень можно из подручных материалов.
- Простота изготовления. Вашему ребенку скучно? Дайте ему интересное задание, с которым он справится за 20 минут. Не потребуется образование строителя или чрезвычайно «очумелые ручки».
- Простота работы с прибором. Во многих случаях самодельное устройство будет намного удобнее горизонтального уровня. С его помощью можно измерять объекты, которые находятся по разные стороны стен или даже в разных помещениях (дальность регулируется длиной трубки).
Собственно, задачу можно считать решенной: мы рассмотрели, как сделать уровень своими руками и теперь у вас будет чем измерить точность строительных работ. Подробнее о процессе вы сможете узнать в этом видео:
