Монтаж пластикового трубоппровода своими руками: Правильная установка и этапы его установки.

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

1. Проточная.
2. Монтаж с нерегулируемым байпасом.
3. Монтаж с вентилями.
4. С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

1. Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
2. Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

1. Сварочного оборудования или паяльника для работы с полипропиленом.
2. Ножниц для нарезки труб.
3. Шейвера для удаления покрытия из алюминия.
4. Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
5. Деталей для прогревания элементов спайки.

Фотография инструмента	Название
	сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм.
	Труборез – идеальное устройство для отсечения полипропилена.
	Шейвер – предназначен для удаления слоя армировки.
	Торцеватель нужен для качественной стыковки трубы
	Маркер для разметки труб.
	При помощи строительного уровня и карандаша нарисуйте на стене направление труб
	Рулетка – один из главных инструментов в стройке.
	Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

1. Переходники.
2. Отводы ниппельного типа.
3. Соединяющие муфты.
4. Тройники.
5. Заглушки.
6. Крестовины.
7. Шаровые краны.
8. Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

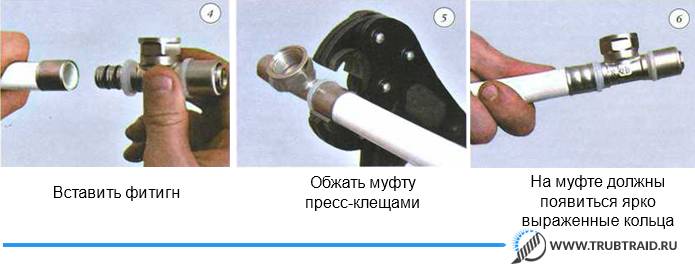

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

• отопительное оборудование;
• крепежные изделия;
• различные переходники и муфты;
• уголки.

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

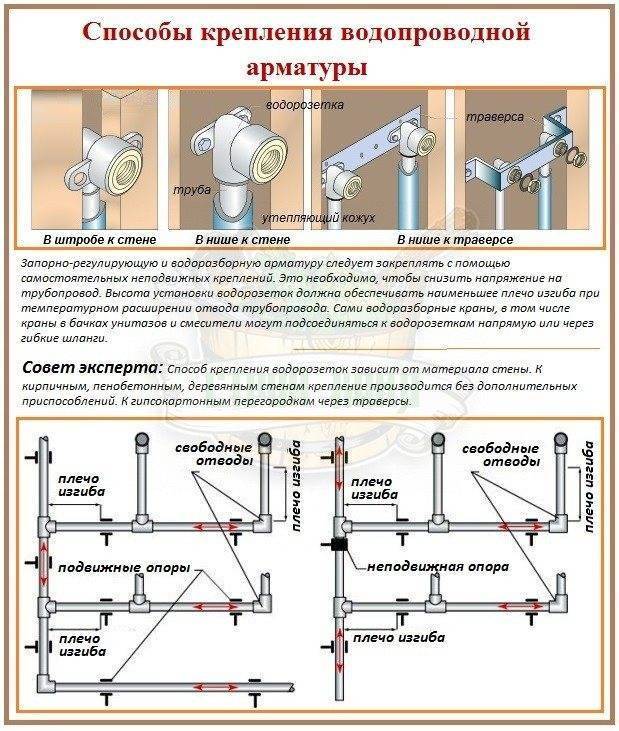

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.

На практике используют один из двух способов обустройства разводки:

1. Открытый вариант.  Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

Разводка водопроводной сети бывает трех типов:

• последовательного. Этот бюджетный способ прост в реализации;
• коллекторного — подача воды организуется с применением специального оборудования – коллектора;
• с проходными розетками – его задействуют редко.

Благодаря чему такие трубы обрели популярность?

Рассматриваемые детали имеют немало значимых преимуществ, ключевыми из которых вполне объективно считаются:

Тотальная устойчивость коррозионным процессам, во многом обеспечивающая долговечность рассматриваемых изделий.
Низкая, если сравнивать с аналогами, стоимость.
Рассматриваемая продукция применима не только для воды или отопления, но и для обустройства канализации и даже газопровода.
Максимальная простота механической обработки и, соответственно, высокая оперативность спаивания.
Малая конечная масса конструкции, значительно продлевающая ее прочность и увеличивающая срок службы изделия.
Для полноценной сборки водопровода из таких труб не требуется наличие опыта, что так или иначе в контексте рассматриваемых работ достаточно важно.

Как выбрать полипропиленовые трубы

Пластиковые трубы производятся с соблюдением требований ГОСТа 52145-2003 на полипропиленовые трубы для водоснабжения. Его требованиями руководствуются при производстве продукции из других пластиков.

Смотреть видео

Полипропиленовые трубы: виды, фитинги, комплектующие. Мастер-класс по пайке труб // FORUMHOUSE

Содержание маркировки

Первое, на что нужно обращать внимание при подборе полипропилена для водоснабжения — это его маркировка. Она состоит из нескольких условных обозначений

Одно из них информирует о материале изготовления, а, следовательно, о его свойствах:

1. Трубы, для производства которых используется гомополипропилен, обладающий повышенной прочностью. Ему соответствует обозначение РРН. Основное применение – для водопроводов холодной воды, а также систем вентиляции.
2. Еще одна маркировка – РРВ. Такие полипропиленовые трубы пригодны для устройства теплых полов, а также для целей, предусмотренных предыдущим пунктом.
3. Наиболее распространенным является третий вид. Материалом для него служит рандомсополимер полипропилена, которые обеспечивает использование продукции из такого материала на системах отопления, горячего и холодного водоснабжения.
4. Особенный вид, позволяющий использовать их при температурах порядка 95 градусов, обозначается PPs.

Какие лучше выбрать полипропиленовые трубы для водопровода, зависит от конкретного объекта, конструкции системы, а также предпочтений застройщика.

Смотреть видео

Полипропиленовые трубы и фитинги: виды, маркировка, монтаж

Цветовые решения

Это фактор, который, прежде всего, обращает на себя внимание. Полипропиленовые трубы выпускаются в белом, сером, зеленом или черном цветах

Тем не менее, он практически не говорит ни о чем. Единственное отличие предназначено черному цвет – это говорит о его устойчивости к воздействию жесткого ультрафиолетового излучения.

Кроме указанных обозначений на маркировке указывается информация о производителе продукции, размере, ссылка на ОРД ( ГОСТ или ТУ), а также о классе условий эксплуатации изделия.

Достоинства и особенности применения

Полиэтиленовые трубы делают из полиэтилена низкого давления. Сокращено этот материал маркируют как ПНД. Он отличается повышенной прочностью и эластичностью, имеет хорошие эксплуатационные свойства:

• химически нейтрален, может использоваться для транспортировки пищевых продуктов;
• гладкие стенки препятствуют образованию налета внутри;
• не подвержен коррозии;
• небольшой коэффициент теплового расширения — около 3% при максимальном нагреве (до +70°C);
• нормально реагируют на замерзание воды внутри, за счет эластичности увеличиваются в диаметре, а после оттаивания принимают изначальные размеры.

Основной недостаток полиэтиленовых труб — ограничения по температуре транспортируемой среды: она не должны быть выше +40°C, то есть из ПНД можно сделать только холодный водопровод, для горячей воды и, тем более, отопления их использовать нельзя.

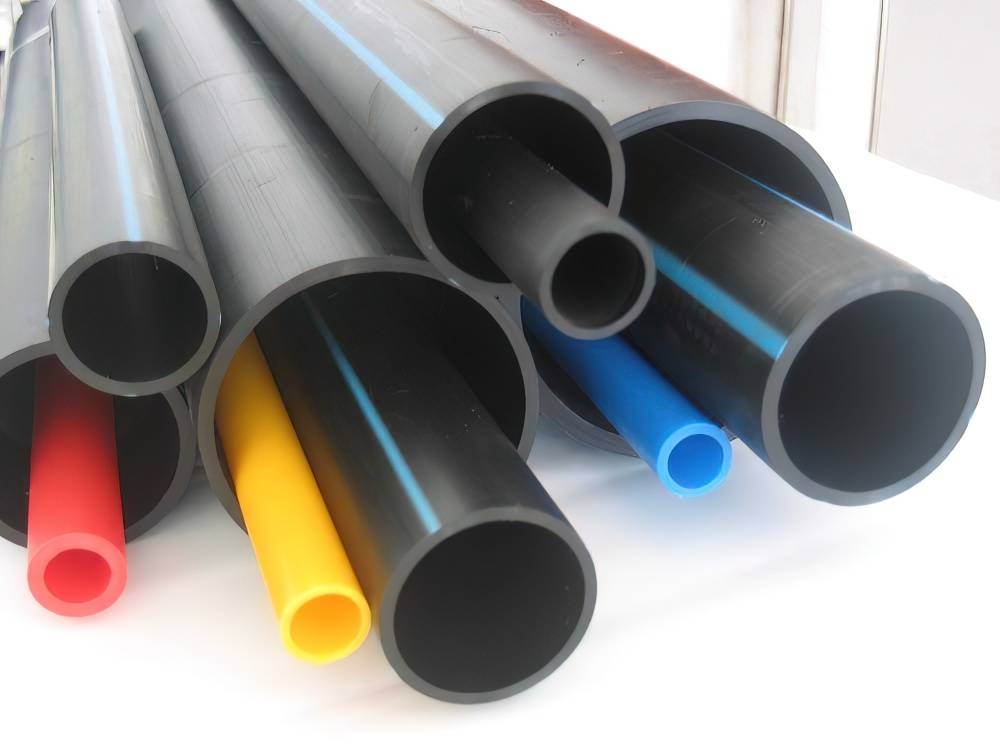

Полиэтиленовые водопроводные трубы есть разных диаметров

Еще один момент: полиэтилен плохо переносит УФ-излучение. При постоянном нахождении на солнце материал теряет эластичность, и, через некоторое время, ломается (некоторые производители делают ПНД трубы стойкие к ультрафиолету, но стоят они дороже). Потому открытая прокладка водопровода из пластиковых труб очень нежелательна. Но провести трубу в траншее от колодца или скважины до дома, сделать разводку холодной воды по дому очень даже можно. Это довольно экономичное и удобное решение, так как монтаж и соединение полиэтиленовых труб — дело не очень сложное. Если речь идет о разъемном соединении, то для него не нужно никакое оборудование. Нужны только фитинги и руки.

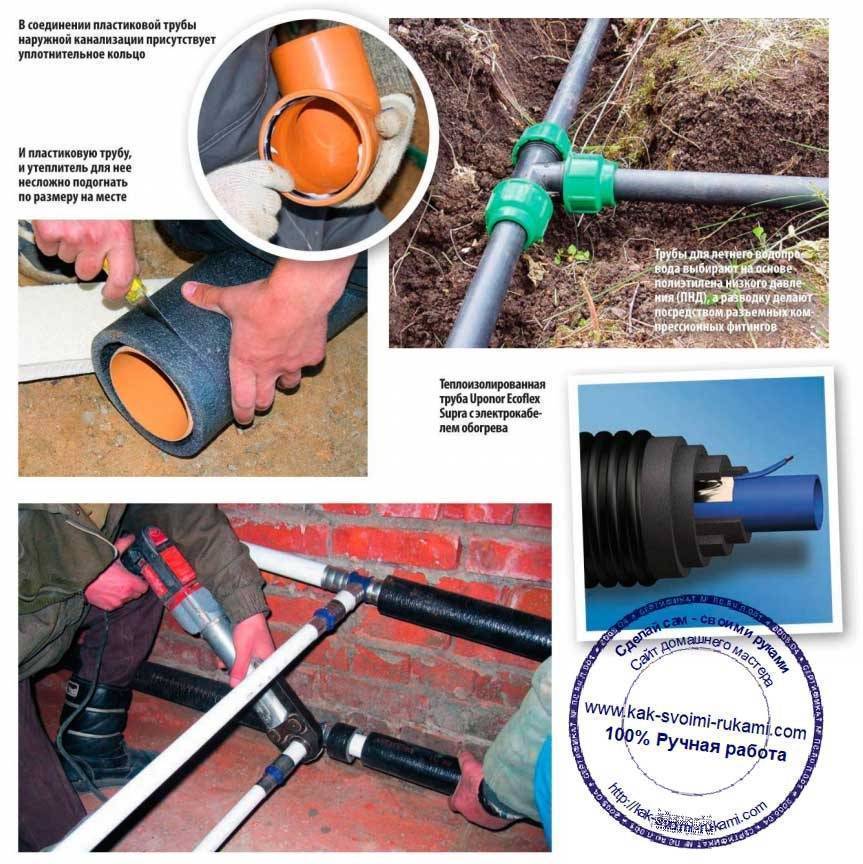

Разновидности труб и применяемые соединения

Продукция из пластика подразделяется по составу на виды из:

• поливинилхлорида (ПВХ);
• полипропилена (РР);
• полиэтилена (РЕ);
• сшитого полиэтилена (РЕХ);
• металлопластика (PEX-AL-PEX).

Популярные способы соединения (сшивания):

• пероксидный;
• с помощью силанового газа;
• посредством облучения потоком электронов и т.д.

Изделия из пластика для канализационных систем подразделяются на классы прочности:

• легкие;
• средние;
• тяжелые.

Трубопроводы из ПВХ для внешней установки разделены на марки:

• S;
• N.

Изделия марки S предназначены для высоких нагрузок, механических воздействий (до N/m²).

Трубы N предназначены для небольших нагрузок (до 4 N/m²).

В соответствии с параметрами давления, которое выдерживают пластиковые трубопроводы, изделия подразделяются на:

• безнапорные;
• напорные;
• проводящие разреженные среды.

Соединение элементов выполняется с помощью:

• переходников;
• уголков;
• тройников и крестовин;
• обводов и т.д.

С помощью тройников объединяются трубопроводы в местах сопряжения либо разветвления каналов.

В участках поворотов каналов крепятся обводы и уголки.

Переходники используются для объединения элементов с разными формами сечений.

Диффузоры и конфузоры служат для расширения либо уменьшения канала при объединении трубопроводов разных размеров.

Схемы водяного отопления из полипропилена для частного дома

Энергонезависимую или напорную, одно- или двухтрубную схему выбирают исходя из соображений экономичности и комфорта. Традиционно частные дома оборудуют горизонтальной разводкой с независимыми поэтажными контурами. Система отопления небольших домов с естественной циркуляцией представляет цепочку последовательного соединения радиаторов. Эффективное теплоснабжение дома большой площади осуществляют двухтрубной разводкой с принудительным движением теплоносителя.

Качественный монтаж и обвязка оборудования невозможны без расчета пропускной способности и определения диаметра труб на каждом участке. Совпадение расчетных и фактических расходов снизит тепловые потери, обеспечит стабильную, надежную и бесшумную работу системы.

Монтаж полипропиленовых труб с Г-образным компенсатором теплового расширения

С помощью онлайн-калькулятора можно сделать гидравлический расчет для однотрубной схемы водяного отопления частного дома своими руками. Программы DanfossCO и OvertopCO производят расчеты внутридомовых отопительных систем с естественной циркуляцией. Расчеты в Excel Online сведены в удобную табличную форму. Заполнив графу исходных данных и выбрав необходимые константы (графы выделены цветом), получаем результаты расчета.

Классический метод обустройства системы отопления — однотрубная разводка. Пояснить монтаж сможет тематическое видео отопления частного дома из пропилена. Своими руками можно быстро, аккуратно и дешево выполнить обвязку оборудования.

Схема обвязки труб в системе отопления с П-образным компенсатором

Системы с однотрубной разводкой и естественной циркуляцией работают под действием сил тяготения. Уклон при прокладке труб и установка теплогенератора ниже уровня жилых помещений увеличит скорость движения потока. Однако при последовательном подключении радиаторов невозможно равномерно распределить тепло. Удаленные от котла помещения прогреваются плохо, возникает опасность прекращения циркуляции и вскипания котловой воды.

Проблему решает устройство отопления частного дома своими руками в схеме «ленинградка». Видео-ролики можно найти в сети.

Вынос патрубков к приборам отопления разделяет поток, большая часть теплоносителя продолжает сквозное движение по системе. Расход через радиатор регулируют установкой вентиля терморегулятора, диагональным подключением прибора или изменением проходного сечения байпаса.

Пример обустройства петлеобразного компенсатора при монтаже ПП-труб

Монтаж полипропиленовых труб своими руками

Преимущества монтажа

Рассчитайте количество труб и фитингов

Для выполнения монтажа трубопровода не требуется выполнение сварочных работ. Все соединения выполняются при помощи пайки. Труба стыкуется в фитинге, а затем спаивается специальной муфтой. Преимущество такой пайки состоит в том, что уже через час после пайки всей системы, трубопровод готов к использованию.

Подготовка инструмента

Шейвер

Кроме наличия всех необходимых деталей и материалов, для выполнения монтажа трубопровода необходимо подготовить весь инструмент.

1. Самым главным инструментом для работы является паяльник, с помощью которого будет выполняться пайка муфт. Покупая этот инструмент, не стоит экономить. Это может сказаться на качестве пайки и скорости выполнения работ, да и сам паяльник может очень быстро перестать работать. Качественный паяльник при долгой работе не нанесет вред тефлоновому слою покрытия насадок.
2. Для пайки вам потребуются насадки под трубы. В основном, они идут в комплекте с паяльником.
3. Основная часть работы будет выполняться стационарно, поэтому под паяльник необходима подставка.
4. Чтобы отрезать нужный участок трубы, понадобятся специальные кусачки, можно применить труборез.
5. Снятие с трубы слоя алюминия выполняется с помощью шейвера.
6. Чтобы впаиваемая труба свободно входила в фитинг, потребуется снять фаску края трубы, используя фаскосниматель.

Трубы и фитинги

Предварительно посетите строительный магазин и купите все необходимые инструменты.

На чем можно сэкономить

Ножницы для полипропиленовых труб

Произвести пайку полипропиленовой трубы подручными средствами не получится. Но все же, на некоторых инструментах можно сэкономить. Если предстоит выполнение небольшого объема работ, из списка покупок можно вычеркнуть кусачки или труборез. Отрезание трубы можно выполнить болгаркой. Шейвер используется только в том случае, если есть алюминиевый слой. Если этот слой отсутствует, то и инструмент можно не покупать.

План работы

План разводки водоснабжения

Решившись на самостоятельный монтаж трубопровода, необходимо составить план выполняемых работ. Требуется все рассчитать так, чтобы пайка муфт в большинстве случаев происходила не на весу, а стационарно. В конце работы останется лишь соединить всю систему и произвести пайку последних точек соединения.

Перед началом работы должна быть тщательно проработанная схема трубопровода. Это сильно облегчит условия работы, и вам не придется покупать лишние материалы. Грамотно выполненный расчет позволит выполнить все неудобные места пайки на столе.

Особенности пайки трубопровода

Для выполнения прочной пайки выполняется прогрев внешнего края трубы и внутренней стороны муфты. Прогревается только тот участок трубы, который полностью войдет в муфту. После соединения прогретых участков, происходит спаивание полипропилена.

В начале пайки необходимо подготовить сам материал. Вымеряется и отрезается необходимая длина трубы. На краю отрезанной трубы, с внешней стороны, снимается фаска глубиной 3 мм, и под наклоном не менее 15 градусов. Края спаиваемых материалов очищаются от загрязнения и обезжириваются специальным раствором. И только теперь можно выполнить пайку изделия.

Пайка трубы

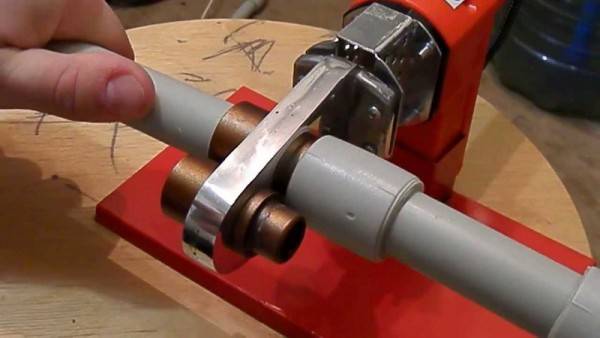

Пайка с помощью паяльника

• Перед началом пайки паяльник устанавливается с помощью подставки на столе и подключается к электросети. Пайка происходит при температуре 260°C. Поэтому, если паяльник имеет регулятор температуры, его надо выставить на это значение. К сведению: при других температурах, пайка изделий не выполняется. Следовательно, не стоит переплачивать за покупку паяльника с регулятором температуры.
• Когда паяльник полностью прогрелся, можно начинать процесс сваривания деталей. Фитинг должен прогреваться одновременно с трубой, поэтому с одной стороны специального штыря надевается фитинг; труба, вставленная в гильзу, надевается на вторую сторону нагревателя. После полного прогрева детали быстро снимаются с паяльника и соединяются.
• При пайке необходимо соблюдать время прогрева деталей, иначе деталь быстро деформируется и станет непригодной для соединения. Недостаточно нагретую деталь не получится надежно спаять, в результате чего образуется течь в месте соединения.

Для определения времени нагрева разработана таблица, которой пользуются специалисты, выполняя монтаж полипропиленовых труб.

Выбираем полипропиленовую трубу: на что обратить внимание

Первоочередный параметр, на который следует обращать внимание при выборе труб из полипропилена – это диаметр. Все потому, что в каждой системе показатели давления разные, соответственно, и трубы должны быть подходящими для каждого конкретного случая

Исходя из размеров внутреннего сечения, пп трубы для отопления бывают:

• до 16 мм– по своим параметрам они оптимальны для теплых полов, а для компенсации недостаточной гибкости изделий можно использовать переходники;
• 20 –25 мм– превосходно подходят для монтажа отопительных систем частных домов или квартир, при этом следует учитывать, что для простой отопительной системы подойдут трубы сечением 20 мм, в то время как для стояков следует подбирать трубы сечением 25 мм;
• 25 –32 мм– оптимальны для установки централизованных отопительных систем в многоквартирных домах;
• от 200 мм– находят свое применение в системах отопления больших магазинов, больниц, школ и других социально значимых объектов с достаточно большой численностью посетителей.

Итак, согласно маркировке, выделяют следующие виды полипропиленовых труб для отопления:

• PN10 – для них предельно допустимым является давление в 1 МПа при температуре теплоносителя  20ºС для систем горячего водоснабжения, и 45ºС для теплого пола. Из-за достаточно тонких стенок (до 10 мм) их не рекомендуют использовать для отопительных систем жилых помещений;
• PN16 – для данной разновидности предельно допустимое значение давления составляет 1,6 МПа при температуре теплоносителя в 60ºС. Толщина стенок этих труб, как правило, более 3,4 мм, однако резкие повышения температуры теплоносителя могут значительно снизить их срок эксплуатации. В связи с чем, гораздо надежнее будет установить более прочные трубы для отопительной системы в доме или квартире;
• PN20 – указывает на возможность использования в системах с давлением в 2 МПа при температуре теплоносителя 80ºС. Если толщина стенок подобных труб будет в пределах 16 –18,5 мм, их можно смело выбирать для организации горячего водоснабжения;
• PN25 – могут использоваться в системах с предельно допустимым давлением в 2,5 МПа, выпускаются только с армированным слоем и имеют прекрасные характеристики. Следовательно, являются самыми оптимальными для монтажа различного рода отопительных систем.

После того, как вы изучили рейтинг полипропиленовых труб, и удалось определиться с тем, какая полипропиленовая труба для отопления лучше всего подойдет, можно переходить к непосредственной установке и монтажу системы. Далее подробно рассмотрим процесс создания своими руками систем отопления в домах и квартирах.

Схемы водяного отопления из полипропилена для частного дома

Монтаж труб производится двумя стандартными схемами:

Параллельная или коллекторная разводка

Преимущество схемы в простоте обслуживания. Технически это подсоединение всех сантехнических и бытовых приборов параллельно к одной трубе, в которую вставляют отводы. Каждая ветка снабжается собственным запорным краном, поэтому при отключении одной из точек, остальные продолжают получать воду в полном объеме.

При подобном двухтрубном включении нескольких единиц одновременно напор не снижается, оставаясь равномерным, так как к каждой точке подается отдельная ветка. Недостаток – увеличенный расход материалов, в сравнении с более простой тройниковой.

Последовательное тройниковое соединение

Применяется на небольших площадях в частном строительстве. Сборка происходит параллельно горячего и холодного направления. К основным лежакам последовательно примыкают сантехнические точки и бытовые приборы. Преимуществом однотрубной схемы является скорость установки, низкая стоимость из-за меньшего расхода погонных метров.

Систему легко упрятать в короба или шкафы. Недостатком есть снижение напора при одновременном включении нескольких единиц. Эта проблема решается увеличением диаметра основной магистрали.

1 этап. План и схема водопровода

Стоит отметить, что этот этап один из самых важных в нашей работе, т.к. правильно составленная схема поможет избежать ошибок, предупредить о возможных проблемах, а также позволит рассчитать количество и стоимость материалов

Не нужно тратить на план слишком много сил и времени — главное учесть все детали, и неважно как вы их отобразите на листе бумаги

Пример составленного «на коленке» плана водопровода

Чтобы сделать правильную и удобную схему вашего будущего водопровода в ванной, возьмите лист бумаги(желательно в клеточку) и карандаш. Определитесь, какие сантехнические приборы будут устанавливаться, где какая мебель будет стоять и как именно вы будете прокладывать трубы. Если габариты ванной комнаты и финансы позволяют, трубы можно прокладывать и за стеной(в случае если стены будут обшиваться гипсокартоном). Схема водопровода в частном доме будет немного сложнее, чем указано на фото выше, но принцип остается тот же — главное учесть всех потребителей и рассчитать размеры и фитинги, иначе врезка в водопровод во время эксплуатации приведет к неудобствам.

биде

Монтаж водопровода из полипропиленовых труб отличается универсальностью, но в этом случае нужно заранее позаботиться о наличии тех или иных деталей. К примеру, любой изгиб — это соответствующий уголок(или несколько), они бывают разных углов — 90 или 45 градусов. Полипропиленовые трубы, в отличие от металлопластиковых гнуть нельзя, однако и фитинги для них стоят недорого(в районе 10 рублей за штуку).

Полипропиленовые трубы для водопровода и фитинги к ним

Во главе вашей водопроводной системы(т.е. на входе) обязательно должен стоять надежный кран, который будет способен в течение долгого времени надежно перекрывать воду в квартире или доме. Не забудьте о водяных счетчиках. Учтите в своем плане все необходимые детали(фитинги, краны) и размеры и тип труб. Опытные мастера рекомендуют не экономить именно на входном кране стояка, т.к. в случае его поломки возможности перекрыть воду уже не будет. Поэтому покупайте входной кран глядя на качество и известность фирмы, а не на цену.

Если вы хотите сэкономить на материалах, то есть несколько советов по этому поводу: к примеру можно расположить основные узлы развязки в середине вашей схемы(а не в начале), это поможет сэкономить на протяженности труб. Также хорошую экономию в системе дают так называемые тройники, когда от одной ветки, к примеру ветки умывальника, дополнительно отходит водопроводная ветка к стиральной машине. Это не всегда красиво и аккуратно, но экономит трубу размером с расстояние до умывальника.

Кстати, многие домашние мастера для большей наглядности дополнительно рисуют все детали водопровода на стене ванной комнаты(т.е. где будет проходить труба, где возможно поставить кран или тройник и т.д.).

Будем надеяться, проблем со схемой у вас не возникнет, поэтому приступаем к следующему этапу.

Преимущества

• В системах отопления одним из преимуществ полипропиленовых труб выступает высокая теплоизоляция. Это обеспечивает малую потерю тепла на пути к радиатору, меньше расходуется топлива на нагрев, выше КПД.
• По сроку эксплуатации полипропиленовые трубы превосходят металлические изделия. Некоторые производители утверждают, что их изделия прослужат не менее 50 лет.
• Технологии монтажа достаточно хорошо продуманы и отработаны практически. Они просты, не требуют тяжелого, сварочного оборудования, баллонов с газом, шлангов и трансформаторов. Монтаж полипропиленовых элементов можно сравнить с детским конструктором, только для взрослых. Все изделия и инструменты, простые и легкие, по внешнему виду интуитивно понятно, что и куда крепить.Человек, не имеющий специальных профессиональных навыков, все может собрать своими руками с высоким уровнем качества.

Технологии монтажа полипропиленовых труб

• Упругость материала позволяет лучше переносить процесс промерзания в сравнении с металлическими изделиями.
• Полипропиленовые детали не ржавеют и не имеют накипи в процессе эксплуатации. Трубы нейтральны к химическим составляющим теплоносителя, не вступают с ним в химическую реакцию.
• Стоимость полипропиленовых изделий существенно дешевле металлических и особенно медных.

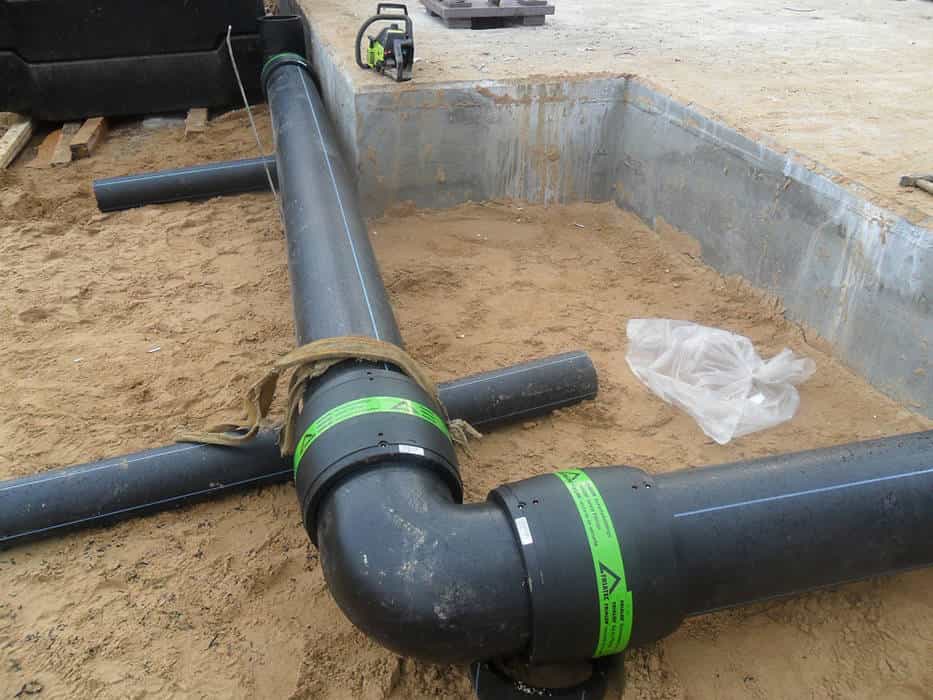

Монтаж внешней части

Участки системы, расположенные за пределами дома, также
можно проложить своими руками. При этом требуется соблюдение санитарных норм и
правил:

• Канализационный колодец или септик располагаются не ближе 5 метров от дома. 50 метров нужно выдержать от скважин или колодцев с питьевой водой.
• Выгребную яму, очистные сооружения размещают в самой низкой точке участка.
• Системы отвода бытовых стоков укладываются в траншею на глубине ниже уровня промерзания грунта.
• Перед укладкой коммуникации, отводящие бытовые стоки, тщательно утепляют.
• Водопровод требует утепления в месте водозабора, по всей длине системы до дома, на входе в дом.
• Траншею для водопровода заглубляют также ниже уровня промерзания почвы.

Монтаж труб водоснабжения и канализации снаружи дома выполняют в следующем порядке:

• Составляют схему расположения труб, места сбора стоков.
• Очищают участок от крупного мусора, делают разметку с помощью колышков, шнура.
• Роют траншею, выдерживая уклон по дну 2 см на 1 погонный метр.
• Отмеряют, отрезают трубы нужной длины. Выполняют укладку, соединение трубопровода.
• Утепляют внешнюю канализацию керамзитом, стекловатой, пенопластом, пенополистиролом.
• Проверяют работу собранной конструкции, пуская воду по трубопроводу. При этом вода должна подаваться под максимальным напором, чтобы проверить прочность, герметичность, надежность канализации, водопровода.

Современные технологии, материалы, инструменты позволяют выполнить монтаж надежного, прочного, качественного трубопровода для канализации, водопровода.

Подготовка к монтажу ПП труб

Водопроводную разводку с помощью одних рук и труб сделать невозможно, поэтому следует разобраться в схемах отопления и водоснабжения, необходимых инструментах, способах соединения и используемых материалах.

Составление проекта: схема разводки

Прежде чем закупать материал для монтажа отопления и водопровода, необходимо определиться с их схемой разводки. Подсоединять батареи к отопительному контуру можно четырьмя основными способами:

• проточным;
• с нерегулируемым байпасом;
• с вентилями;
• с трехходовым клапаном.

Окончательный выбор варианта монтажа определяется обычно финансовыми возможностями хозяев квартиры, потому что запорная арматура стоит недешево.

мощность радиаторов

У водопровода также имеются основные принципиальные схемы проектирования разводки, но их всего две: коллекторная и тройниковая (традиционная в квартирах).

Тройниковую схему называют ещё последовательной. Она подразумевает проведение вдоль всех сантехнических приборов одной трубы, от которой с помощью тройника последовательно делаются отводы.

Коллекторная схема подразумевает установку на входе воды в дом коллектора в виде флейты. Он позволяет компактно сделать несколько отводов в разных направлениях.

Разводку можно делать внутри стен или в открытом виде. Первый вариант требует детальных расчетов, учитывающих удлинение труб при нагреве.

Необходимые инструменты для резки и пайки

Существенным минусом самостоятельной работы с полипропиленовыми трубами является необходимость использования специнструмента. Цена монтажного комплекта оборудования составляет от 100 до 200 долларов.

В такой набор должны входить:

• электросварочный аппарат с подставкой;
• ножницы-труборезы;
• шейвер для снятия наружного слоя и алюминия с армированных труб;
• калибратор и фаскосниматель для контроля и регулирования диаметра деталей;
• насадки для разогрева спаиваемых элементов.

Помимо специального оборудования, для монтажа ПП труб понадобится разводной ключ, маркер, рулетка и другие общехозяйственные инструменты. Если планируются разовые монтажные работы, то можно взять паяльный набор в аренду.

Выбор полипропиленовых фитингов

Для сварки ПП труб между собой в различных комбинациях, а также для подсоединения их к сантехническим приборам используются ПП фитинги. К ним относят;

• переходники;
• ниппельные отводы;
• соединительные муфты;
• муфты с резьбой;
• тройники;
• заглушки;
• крестовины;
• разъемные соединители;
• шаровые краны;
• хомуты.

Несколько советов по выбору фитингов и монтажу труб:

Качество полипропилена и толщина стенок у фитингов тоже может отличаться, поэтому выбирать их нужно соответственно маркировке труб.

Схемы соединения ПП изделий

Существует принципиальное отличие в пайке труб диаметром до 63 мм и от 63 мм. Трубы, которые равны или больше этого размера, спаиваются встык, а которые меньше – соединяются раструбным методом.

Последний предполагает формирование стыка за счет того, что расплавленный обрезанный конец трубы входит на несколько сантиметров в расширенный раструб фитинга. Этим же способом выполняются и соединения двух труб между собой с помощью муфты.

В зависимости от присутствия резьбовых деталей, соединения ПП изделий могут быть:

• разъёмные;
• неразъемные.

Разъемные соединения подразумевают припаивание к концам соединяющихся деталей двух резьбовых фитингов с наружной и внутренней резьбой. К неразъёмному типу относится вышеописанный раструбный метод соединения путем спаивания двух полипропиленовых изделий.

Какие разновидности фитингов применяются чаще?

На сегодняшний день наибольшей популярностью пользуются следующие разновидности фитингов:

1. Детали компрессионного типа.
2. Пресс — фитинги.

Запчасти из второй группы проявили себя более надежным способом соединения. Сам по себе процесс сборки системы осуществляется в рамках следующей схемы:

Составление плана будущего водопровода. Данный этап не обязателен, но желателен, ведь планирование поможет избежать большинства ошибок и добиться максимальной эффективности системы. Еще один важный аспект планирования состоит в том, что процессы проведения расчетов позволяет установить количество необходимых материалов и, соответственно, количество денег, которые потребуются для их закупки.
Приобретение необходимых материалов и инструментов.

Работа с фитингами в процессе соединения труб. Инструкция № 1

Удаление частей старого водопровода. Приступать к реализации данного этапа стоит только после того, как все необходимое оборудование будет готово. Если же есть нужда заменить и основной стояк , то перед началом работ необходимо отправиться в подсобное помещение и отключить стояк полностью, а также дождаться, пока вода по нему стечет.
Если есть практическая возможность привлечь к сборке системы второго человека, то это значительно упростит процесс. Нарезать трубы и подготовить необходимые компоновочные узлы нужно заранее. Занимаясь монтажом, правильнее и удобнее будет двигаться от основного стояка. Стоит понимать, что в процессе сборки длина составляющих будет уменьшаться, поскольку их концы будут размещаться в фитингах, уголках и подобных им деталях

Как правило, длина изделия уменьшается на 0.5 см, но измерить конкретную глубину входных деталей и принимать её во внимание в процессе расчетов будет совсем не лишним.

Работа с фитингами. Инструкция № 2

Не стоит проявлять беспечность и отказываться от изучения инструкции к «паяльнику». Как правило, там подробно сообщается о том, какие трубы и сколько времени нужно прогревать до начала непосредственной сборки конструкции

Снимать детали нужно с осторожностью, чтобы избежать возможной деформации. Несмотря на объемность описания, сам по себе процесс не отнимет большого количества времени и не доставит существенных хлопот, если выполнять монтаж добросовестно и следовать изложенной инструкции

Посмотрите видео о том как склеить водопроводные трубы из пластика, длительность 2 мин 26сек
