Как изготовить?
Разберем процесс изготовления вайм из различных материалов своими руками.
Металлические
При использовании профтрубы нужно предварительно подготовить элемент. Оптимальная длина ее равняется 1,2 м. Конструкции можно собирать на болтах
Но иногда части струбцины сваривают. Возможна и сборка на уголках длиной 2,5 м; в этом случае на одинаковых расстояниях (это очень важно!) крепятся швеллеры
Край одного швеллера и короткий уголок ставятся под прямым взаимным углом в промежутке, разделяющем длинные фрагменты. Гайки ставят на прокладки толщиной 10 мм. Сварка внутреннего стыка меньшего уголка со швеллером не нужна. В противном случае даже у самых простых изделий шов создаст позже проблемы при сборке.
Следующий шаг – получение зажимов. Берут для них стальной прут сечением 50 мм. Торец его нужно просверлить, получив отверстие шириной 10 мм. В это отверстие монтируют пару шарикоподшипников. Без них трение будет слишком велико.
Следующий шаг получения самодельных вайм – приваривание гайки. Внимательно следят, чтобы шуруп был под прямым углом к профилю. Нарушение этого правила грозит продавливанием прижимаемых деталей. Далее следует подготовка зажимов. Для их получения берут уголок.
Рекомендации:
следить за параллельным расположением всех деталей в процессе сборки;
проверять визуальную оценку по строительному уровню;
минимизировать величину сварочных швов;
следить, чтобы конструкции из профиля не были деформированы при сварочной термообработке.

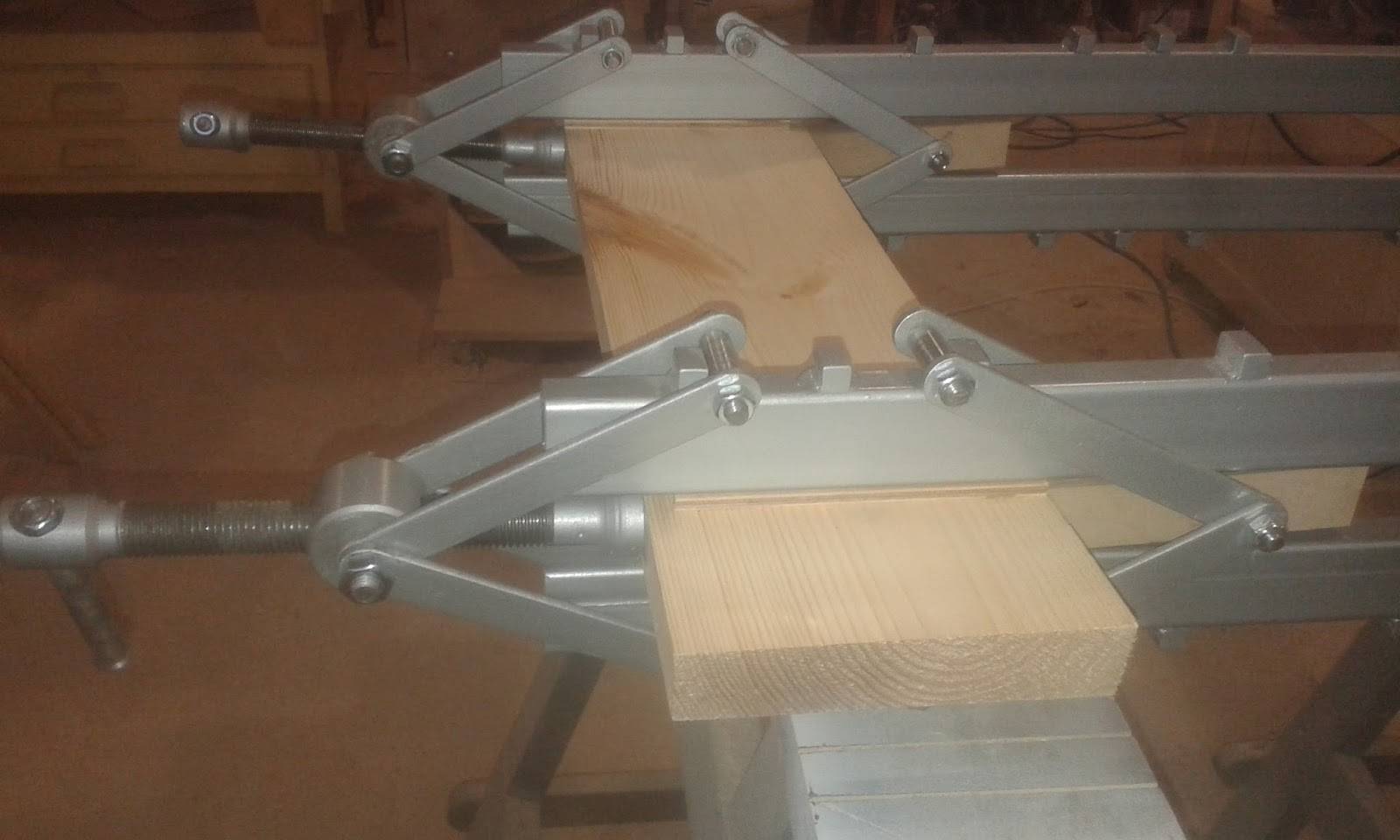

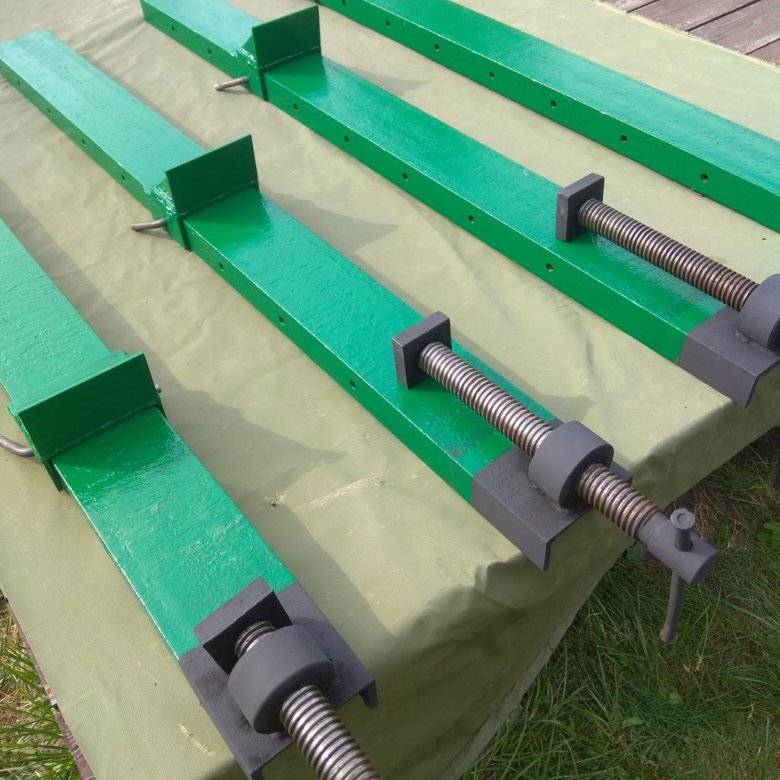

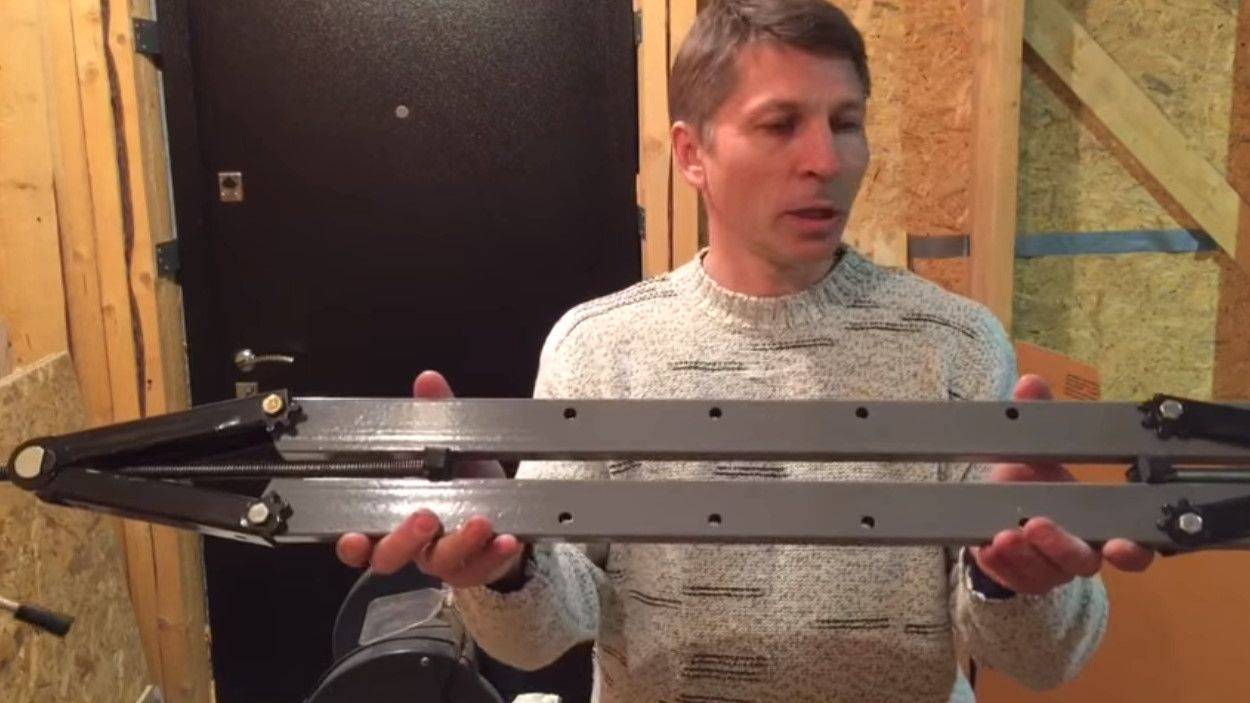

Струбцины-ваймы для получения столярных щитов можно сделать из профиля (из трубы). Для работы потребуются:
собственно трубы габаритом 4х2,5 см;
пластина из стали сечением 2х0,5 см;
шпилька с резьбой категории М12 (и такие же удлиненные гайки);
набор болтов и гаек М10.
Количество струбцин определяется тем, насколько крупные щиты планируется собирать. Количество отверстий также определяют с учетом собственных потребностей. Дальше требуется нарезать корпуса для упоров и под винтовые зажимы. Из резьбовой шпильки нарезают заготовки протяженностью 40 см. В корпусе каждого зажима, каждого упора требуется высверлить отверстие; устанавливают две гайки, и вторую из них обваривают.
Многие специалисты предпочитают использовать многоэтажные сборки. Как следствие, обеспечивается оптимальная нагрузка на все части конструкции, не уменьшая свободное пространство. Односторонние и двухсторонние ваймы часто собирают в мощные подборки. Вертикальное позиционирование таких систем типично для промышленной аппаратуры. Она может обрабатывать очень длинные, иногда достигающие 6 м, заготовки.
Наряду с механическими, довольно широкое распространение имеют и пневматические ваймы. С помощью такого оборудования можно изготавливать:
оконные рамы;
При создании станка необходимо учитывать, как настраивать вертикальную рабочую зону. Для управления прижимом лучше всего монтировать шаровые краны. Мембрана должна развивать усилие не менее 1 тонны.
Деревянные
Столярные ваймы вполне можно сделать из древесины самостоятельно, и это даже не слишком сложно

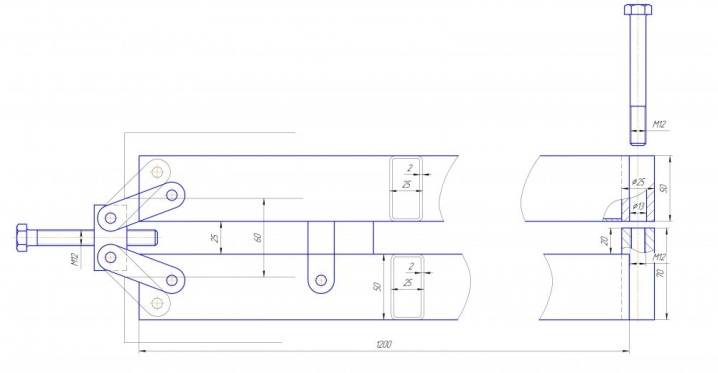

Необходимо тщательно готовить чертежи или же руководствоваться сделанными в другом месте проектами. Основной составной частью ваймы является несущая балка. Неважно, изготовлена ли основная часть конструкции из массива дерева или из бруса, в любом случае главная опора выполняется из все той же профильной трубы, уголка либо швеллера
Последний вариант позволяет рассчитывать на высокое качество конструкции. Однако придется мириться с тяжеловесностью подобных изделий.
Типичная схема сборки ваймы выглядит так.
Ваймы могут быть применены для работы как с твердыми, так и с мягкими породами древесины. Подобное оборудование весьма легкое и потому отличается повышенной мобильностью. Механические конструкции выполняются по:
винтовой;
рычажной;
кулачковой схемам.
В разных случаях используют 2 или 4 упора для станины. Но все сказанное относится только к полномасштабным ваймам. Из дерева, между прочим, могут создаваться одноразовые конструкции. В качестве заготовок в этом случае выступят прочный брус и особо надежные саморезы. Подготовленная заготовка и детали из дерева выкладывают на ровном участке.
Два бруса кладут с каждой из сторон заготовки. Внимательно проверяют параллельность всех частей друг другу. После вкручивания саморезов струбцины расклинивают. После полного проклеивания щита вайму разбирают. Для промышленного использования такая конструкция малопригодна, но в бытовом секторе и в мелких мастерских она вполне полезна.
Детальнее о том, как сделать ваймы своими руками, смотрите в следующем видео.
Обжимной захват
Ленточные обжимные струбцины (обжимные захваты, O-струбцины) в практике домашних умельцев используются редко. Но вспомнить о них заставляет не технологическое обстоятельство: 3000 руб. за фирменную это еще дешево. Между тем ничуть не худшая O-струбцина может быть изготовлена собственноручно.
Понадобится для этого прежде всего плоская текстильная стропа и 4 антабки к ней. Угловые прижиму, губка и ползун винтового прижима – из дерева и ДВП, слева на рис. Порядок использования имеет некоторые особенности (между прочим, такие жа и для самых дорогих фирменных).
Самодельная обжимная струбцина для мебельно-столярных работ
Допустим, нам нужно собрать серию одинаковых фоторамок. Если разных – переналадку инструмента придется делать под каждую. Если же нет, то:
- Детали изделия первоначально собирают всухую, без клея.
- Выкладывают на плаз (ровную плоскость) и по отметкам на нем выставляют углы по 90 градусов.
- Обводят петлей стропы, расставляют прижимы по углам.
- Передвигая антабки, добиваются слабого равномерного натяжения ветвей стропы (справа на рис).
- Понемногу затягивают прижим, следя за углами изделия.
- Если какой-то из углов расходится, то в его сторону нужно подать немного стропы, продергивая через соттв. антабки.
- Наладку обжимной струбцины считают законченной, если удается прижимом свести все угловые зазоры «в ниточку» – больше крутить винт не нужно.
Теперь, если делается серия изделий, после склеивания одного винт ослабляют, вставляют следующее (уже с клеем в углах), затягивают прижим «до ниточек», и т.д.
Материалы и инструменты
- профильная труба прямоугольного сечения;
- винты;
- гайки;
- упоры;
- деревянные прокладки;
- сварочный аппарат;
- болгарка;
- строительный уровень;
- угольники.
Крепление упоров к балке должно быть прочным и иметь возможность быстро перемещаться в продольном направлении.
Мебельные щиты, которые должны зажиматься в устройстве, могут быть различной ширины. В процессе работы не всегда есть возможность прикреплять винтами заготовки разных размеров. Поэтому необходимо создать возможность перемещать зажимы.
Все винты должны обладать необходимой прочностью. Гайки должны быть усиленной конструкции. Их можно приобрести в строительных магазинах. Можно заказать изготовление этих деталей в токарной мастерской. Также необходимо заказать токарю изготовление упоров к винтам необходимых размеров.
Если купить готовые винты, то придется выполнить проточку для установки и закрепления зажимов.
Зачем создаются проклеенные щиты из дерева
Даже в том случае, если толщина позволяет создавать изделия с большой шириной, их последующая эксплуатация вызывает большие сомнения. Те, кто часто имеют дело с древесиной, отлично знают, что изделия из цельного дерева являются довольно капризными в плане использования.
Чтобы изделие из дерева не утратило свою изначальную форму, саму древесину необходимо заранее очень хорошо высушить. Желательно не меньше четырех недель продержать материал в условиях того помещения, где изделие будет расположено впоследствии. Однако это условие очень сложно соблюсти, если речь идет о подоконнике или двери. Перепады температуры и влажности, так или иначе, приведут к деформации.
Склейка помогает избавиться от этого недостатка. Для этого деревянные бруски складываются в целостный щит, а затем проклеиваются. Чтобы заготовка действительно превратилась в единое целое, используется специальный механизм – струбцина. Ее довольно просто можно создать в домашних условиях, хорошо сэкономив на заводских моделях.
Струбцины для обработки мебели
Отдельно рассматриваемым вариантом являются мебельные инструменты. Все модели должны отвечать ряду требований:
- Не портить поверхности мебели при фиксации.
- Надежность крепления.
Кроме того, подобные приспособления обязательно должны иметь удобные формы (мебельные детали не всегда отвечают традиционным габаритам и формам). Независимо от материала изготовления (а чаще всего в данной роли выступают металл и древесина), рабочие поверхности покрывают дополнительными планками для защиты мебели от повреждения.
Выделяют следующие типы мебельных струбцин:
- Винтовая модель. Представлена в виде Т-образной рукоятки и классического винта. Наиболее часто используется для ремонтных работ с сантехникой, коммуникационными трубами.
- Монтажные струбцины. Для подобных вариантов область применения – это монтирование коммуникаций и фиксация их на должном уровне.
- Угловая струбцина. Имеет удобную форму, используется при склеивании рам, деревянных уголков.
На практике используется комбинированные модели с гидравликой, триггеров, вакуумом. Это G-образные и F-образные типы струбцин, которые применяются для фиксирования сложных предметов, силиконовых деталей (с чувствительной поверхностью к механическим воздействиям).
Калькулятор доставки
До терминала транспортной компании доставляем бесплатно!
Для расчета ВП17-3000 введите вес = 370 кг, объем = 1,9 м 2
Конструктивные особенности
10 пневматических вертикальных струбцин, для удерживание заготовок в сжатом состоянии во время склеивания;
Индивидуальные вентили для независимого отключения пневмоцилиндров.
Два боковых горизонтальных прижима; Конструкция выполнена симметричной.
Боковые горизонтальные прижимы и упор могут
устанавливаться как с левой, так и с правой стороны.
Нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла;
Пятки переставляются с шагом 50мм.
Два откатных винтовых фронтальных прижима (ФП) для выравниваниия и удержания заготовок (1) Боковой переставляемый упор (2) Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм.
Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм. Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным;
Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным;
ФП выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы.
Кнопочный пневмораспределитель облегчает работу с ваймой.
Манометр позволяет визуально контролировать рабочее давление в системе.
Оставьте заявку на бесплатную техническую консультацию
Какие материалы потребуются
Чтобы соорудить самодельную струбцину, сначала нужно собрать необходимые материалы и инструменты. Для работы понадобится:
- профильная труба, металлический уголок или швеллер;
- крепежные элементы: гайки, винты, саморезы;
- упоры;
- строительный уровень и угольники;
- болгарка;
- аппарат для сварки металла;
- деревянные прокладки.
Столярные зажимы, сконструированные своими руками, должны быть прочными и крепкими, иначе, приложив большие усилия, можно выгнуть или сломать конструкцию. Чтобы этого не случилось, упоры должны быть устойчивыми к большой нагрузке, хорошо фиксироваться на балке. Нужно сделать так, чтобы они могли запросто перемещаться в продольном направлении. Чтобы иметь возможность обрабатывать заготовки большого размера своими руками, нужно фиксировать зажимы на ваймах так, чтобы их можно было переместить.

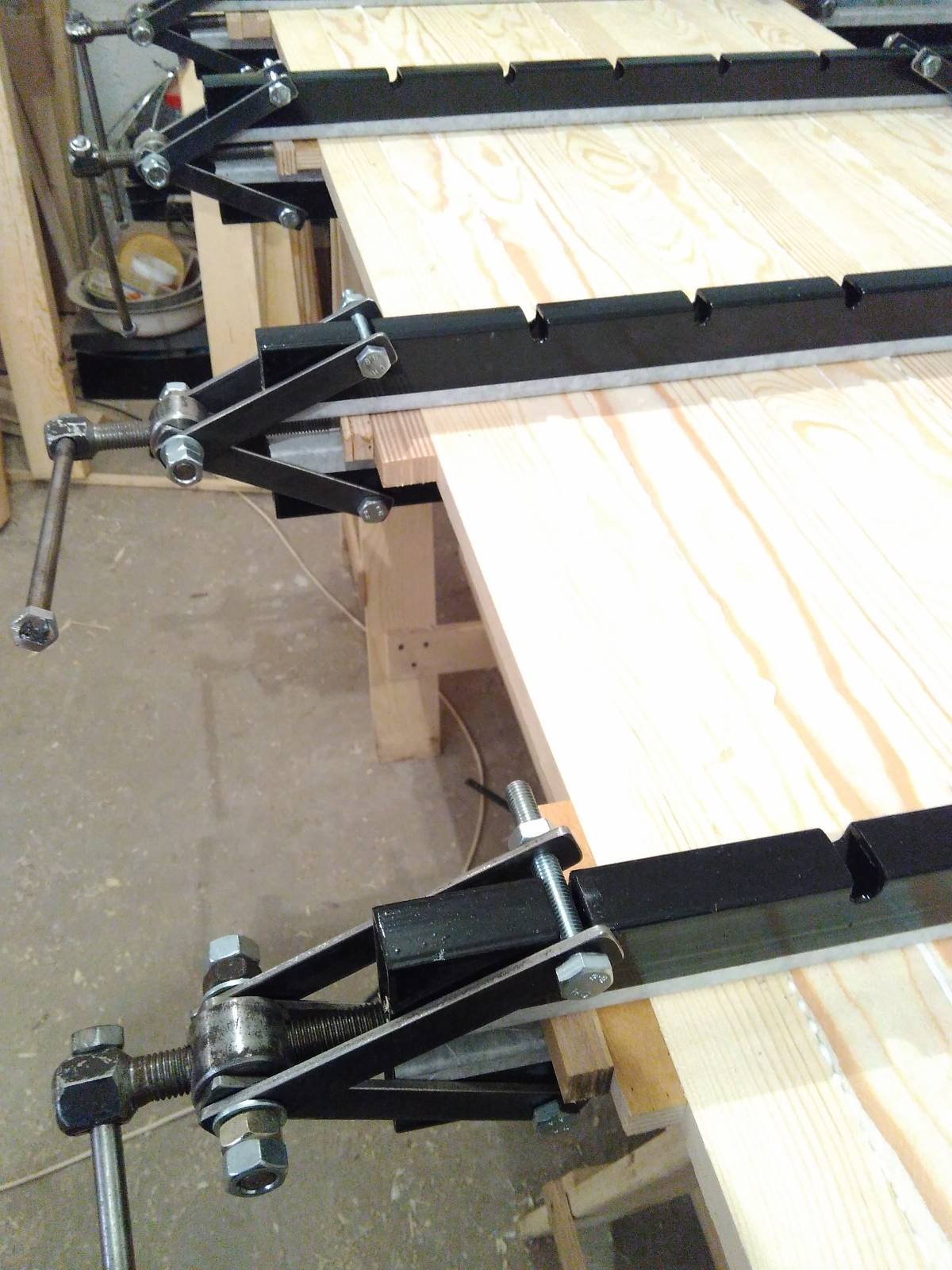

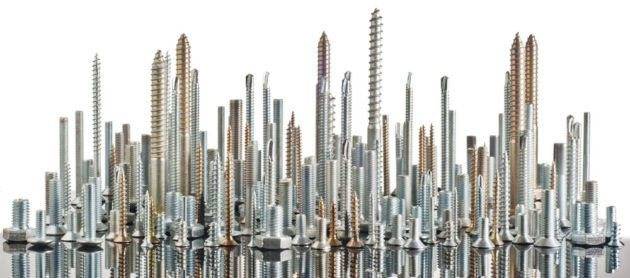

Высокой прочностью должны обладать и крепежные элементы. Лучше отдавать предпочтение усиленной конструкции и гайки. Вследствие высокой нагрузки магазинные материалы быстро ломаются. Чтобы столярные зажимы, сконструированные своими руками, получились качественными и эффективными, следует заказать крепежные элементы и упоры в токарной мастерской.
Крепежные элементы и упоры лучшего качества можно сделать с помощью токарного станка или заказать на производстве

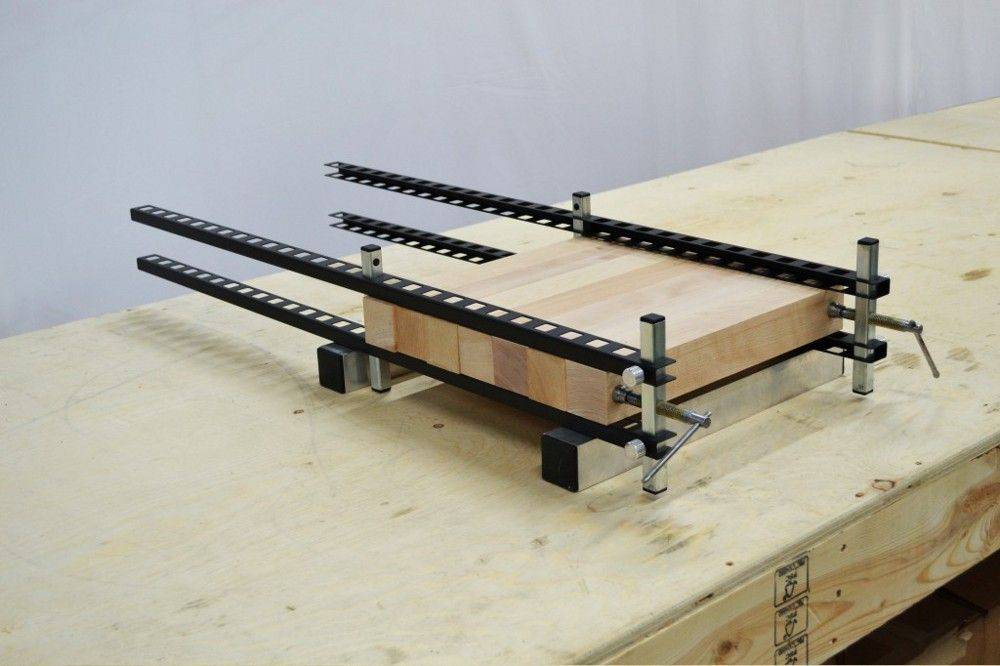

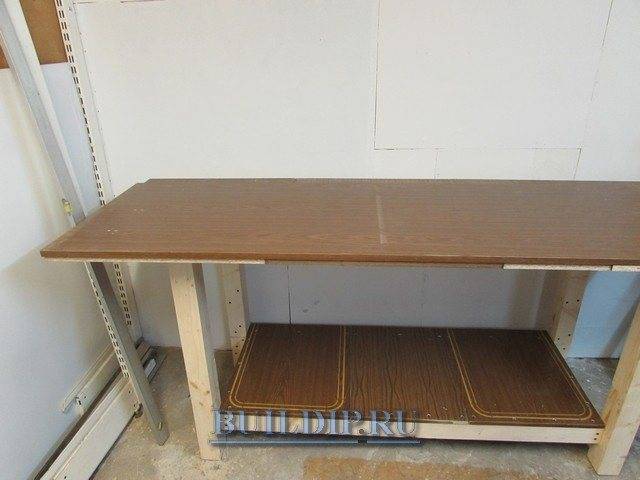

Столешница верстака для столярных работ
Делаем уличный верстак своими руками: инструкция
Используйте для крышки верстака листы МДФ, ДСП или фанеры толщиной 16–20 мм. Склейте плиты в два слоя и получите столешницу толщиной в 32–40 мм.
Чертеж и устройство крышки верстака: 1 – кромочные планки (береза, клен); 2 – рабочая поверхность (твердая ДВП); 3 – несущая плита (ДСП, фанера или МДФ).
Для столешницы можно взять листы ДСП, оставшиеся от ненужной мебели. Например, подойдут стенки платяного шкафа. Возьмите их за основу и добавьте мелкие куски так, чтобы крышка столярного верстака получилась размерами 670х1940 мм.
Размещайте узкие плиты ближе к задней стенке и к центру верстака. Крупные листы располагайте в верхнем слое столешницы. Склейте раскроенные заготовки.

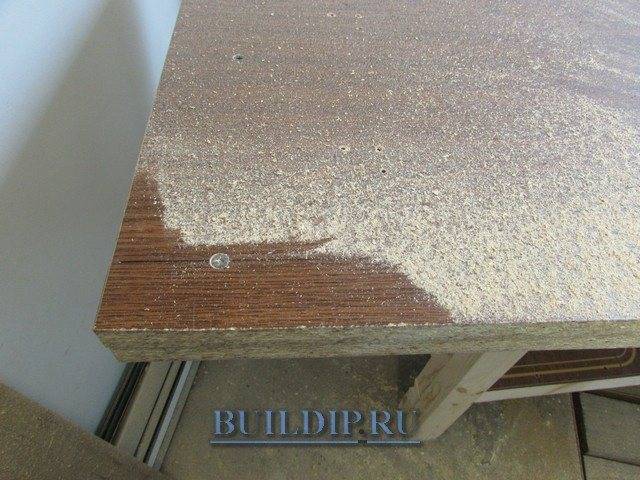

Скрепите листы саморезами, заглубляя их в раззенкованные отверстия. Обрежьте кромки ручной циркулярной пилой на расстоянии 20 мм от края.
Выровняйте столешницу относительно каркаса и закрепите шурупами.
Острогайте рейки для кромочных накладок. Отпилите скосы в 45° и нарежьте планки по длине. Положите на крышку верстака кусок ДВП, добавьте сверху ровную панель и скрепите всё это струбцинами.
Так проще крепить накладки. Выровняйте концы по краям столешницы и прижмите рейку к панели – верхняя плоскость встанет заподлицо с крышкой верстака. Придерживая планку одной рукой, высверлите направляющие отверстия и закрепить детали шурупами.
Переставьте приспособление на другую сторону и установите остальные накладки. Обработайте планки шлифмашиной.
Просверлите в углу плиты отверстие, позволяющее легко вытолкнуть ДВП из углубления при его замене.
Очистите поверхности от пыли и покройте деревянные части каркаса морилкой. Уложите ДВП в углубление крышки. Если вы используете куски материала, то зафиксируйте их с помощью двухстороннего скотча. Установите на верстаке столярные тиски.
Этапы выполнения работ

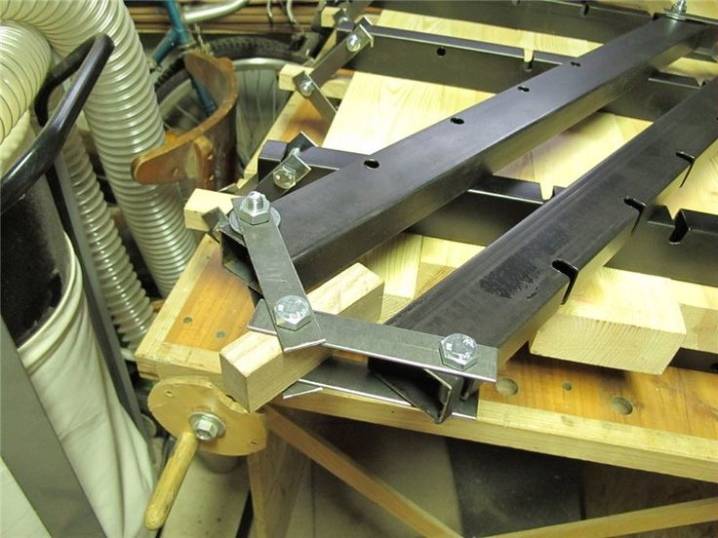

Начинают изготовление струбцины своими руками. Необходимо приготовить профильную трубу прямоугольного сечения размерами 60х30х3 мм. Длина трубы должна быть 120 см.
Такие размеры для несущей балки были выбраны в связи с тем, что часто приходится склеивать листы больших размеров или изготавливать деревянные двери. Поэтому струбцина должна иметь такие размеры, чтобы можно было закрепить в ней заготовки таких больших габаритов.
Слишком большие заготовки выполняют достаточно редко. В большинстве случаев будут изготавливаться мебельные щиты небольших размеров и промежуточные площадки для лестниц. Необходимо заранее предусмотреть меры, для того чтобы при изготовлении щита клей не попадал на поверхность устройства.
В тех случаях когда длина ваймы не позволяет выполнить большую заготовку, нужно склеивать такой щит по частям. Сначала склеивают заготовки такой ширины, которую можно зажать в струбцине. Затем из узких щитов собирают широкую заготовку. Для этого используются передвигаемые зажимы.
Затем нужно изготовить винты и гайки. Винт делают из шестигранника длиной 300 мм сечением 28 мм. Он должен иметь метрическую резьбу 2 см. Гайка изготавливается в виде шестигранника 32 мм, длиной 60 мм.
Под гайки ставят прокладки толщиной 1 см. Затем выполняют сварку. После этого изготавливают зажим из металлического прута 5 см.
Выполнять зажим, имеющий меньший диаметр, нежелательно. Иначе он будет продавливать деревянные прокладки, которые размещают между заготовкой и зажимом. Если не пользоваться прокладками, то можно деформировать заготовку.
Нужно просверлить отверстие в 1 см в торце шурупа со стороны зажима. В это отверстие устанавливают 2 шарикоподшипника, для того чтобы уменьшить трение.
Потом приваривают гайки. Необходимо следить, чтобы шуруп находился параллельно профилю. Иначе заготовка будет продавливаться.
Нужно полностью привернуть шуруп с гайкой. Затем на проточку надевают зажим. После этого под него кладут прокладки.
При помощи уровня следят, чтобы детали располагались строго параллельно. Детали закрепляют, а затем приваривают.
Сварку выполняют небольшими швами, чтобы при нагреве металла во время сварки не допускать деформацию материала.
Затем выполняют зажимы из уголка размерами 60х60 мм. Приваривают уголок к профилю. Профиль сваривают из двух уголков. Их подгоняют так, чтобы была возможность свободного перемещения и в то же время чтобы не было больших зазоров.
Закрепляют зажимы. Для этого сверлят отверстия диаметром 12 мм. В них ставят штифты. Благодаря этому можно быстро менять положение мебельных деталей при изготовлении.
Если в процессе работ при сжатии выворачивает заготовку, то причиной этому может быть неперпендикулярное положение упора по отношению к несущей балке. Поэтому нужно проверять правильное расположение деталей при помощи угольников и строительного уровня.
Затем сверлят отверстие, выполняют резьбу и приворачивают винт. Правильное положение заготовки можно регулировать при помощи винта.
При сверлении отверстий учитывают, что шуруп с подвижным упором перемещается на 200 мм. При закреплении неподвижного упора расстояние между отверстиями должно составлять 150 мм. Иначе могут появиться такие участки, в которые заготовка не поместится.
Сначала выполняют сквозное отверстие на зажиме. После этого устанавливают его на свое место, прижимают струбциной. Затем через это отверстие просверливают профиль несущей балки. Так можно выполнить точное скрепление деталей.
Можно выполнить вайму, в которой можно прижимать щит к несущему профилю. Эта конструкция более надежная, но ее сложнее изготовить.
На этом работы по изготовлению самодельной струбцины заканчиваются.
Конструкция струбцины позволяет качественно выполнять работы по склеиванию мебельных щитов различных размеров и толщины.
В этой статье вы найдете подробную инструкцию по изготовлению ваймы
своими руками.
Если вы занимаетесь изготовлением мебели из , то вам не обойтись без столярной ваймы
. Для этого ее не обязательно покупать. Вайму для склеивания можно сделатьсвоими руками .
Профильная труба
Общие сведения о профильных трубах
Под термином «профильная труба» чаще всего понимают трубу, имеющую сечение, отличное от круглого.
Наиболее распространены профильные трубы с сечением:
Чаще всего профильная труба производится из углеродистой или низколегированной стали (марки Ст3СП, 09Г2С или аналогичные). Также встречаются трубы из нержавеющей стали. В отдельную категорию может быть выделена алюминиевая профильная труба – применение этого материала отличается от применения стальных труб.
Производство профильной трубы
Профильные трубы производятся путем горячей или холодной деформации круглой трубной заготовки.
- Из заготовки (так называемого «штрипса») путем сгибания и сваривания изготавливают круглую сварную трубу требуемого диаметра (определяется расчетным методом).
- Круглая трубная заготовка подается в формовочный станок, на котором производится ее деформация до требуемой формы и сечения.
- Для снятия механических напряжений труба (теперь можно уже говорить о профильной трубе!) подвергается термообработке, после чего следует обязательный контроль сварного шва.
Благодаря формированию на трубе ребер жесткости изделия из трубы профильной получаются достаточно прочными – их металлический каркас выдерживает нагрузки, в разы большие, чем каркас из круглой трубы аналогичной конфигурации.
Особенности конструкции
В процессе производства деревянных изделий своими руками часто требуется соединение деталей. Этот процесс позволит получить детали достаточно большой ширины. Такие изделия гораздо меньше подвержены короблению чем те, которые изготовлены из цельного дерева
Но очень важно обеспечить ровное и надёжное склеивание. При этом требуется учитывать ряд факторов: толщину заготовок, клея, ориентирование и количество слоёв. Существует множество различных конструкций вайм для сборки деревянных изделий, склеивания брусков и др
Это столярное оборудование используется для разных работ в мастерской своими руками. Выбор зависит от особенностей материалов, работы и конечной цели
Существует множество различных конструкций вайм для сборки деревянных изделий, склеивания брусков и др. Это столярное оборудование используется для разных работ в мастерской своими руками. Выбор зависит от особенностей материалов, работы и конечной цели.
Ваймы пневматические представляют собой станки, на которых производится прессовка и зажим деревянных изделий для оклейки. Давящей силой является сжатый воздух. Они часто используются в деревообрабатывающей промышленности при изготовлении предметов из дерева: мебели и др. С их помощью можно склеивать детали конструкции под высоким давлением. Так производятся брусья и щиты, многослойные балки требуемых размеров. Состоят такие ваймы из зажимов и специальных секций для осуществления вертикальной двусторонней фиксации. Использовать их можно для древесины и твёрдых и мягких пород.
Ваймы механические бывают рычажными, винтовыми, кулачковыми и др. Они состоят из станины с упорами, которых может быть два или четыре. Упоры приводятся в действие при помощи винтов, для вращения которых имеются рукоятки или маховички.

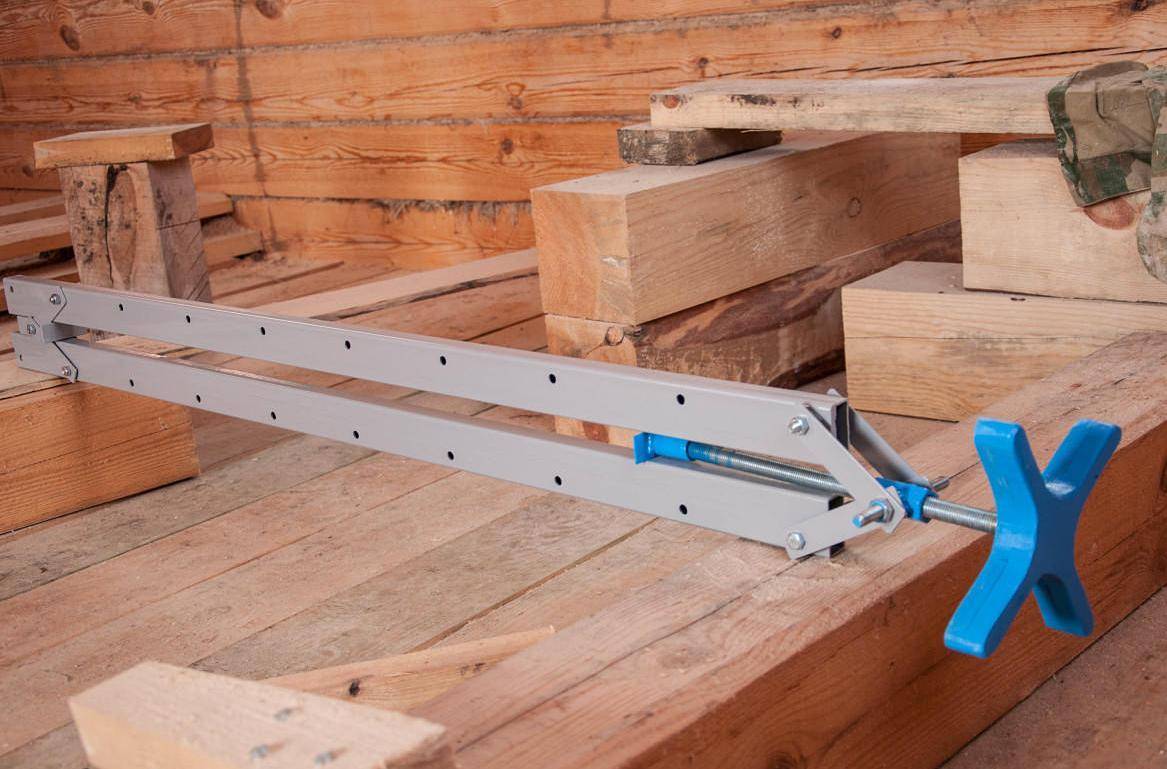

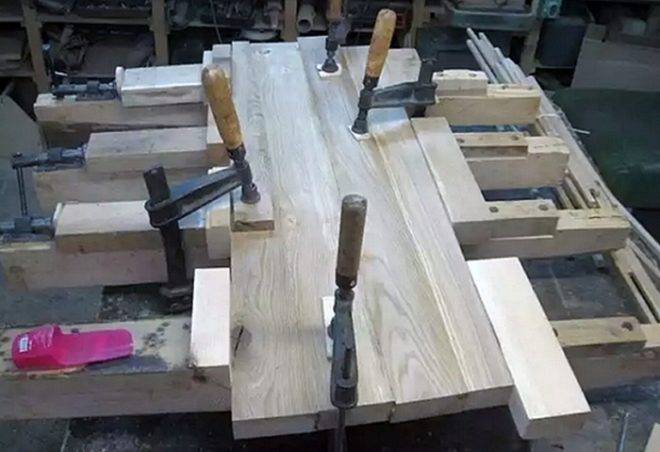

Как сделать одноразовые ваймы из бруса
Это простой вариант конструкции. Он не самый надежный, но иногда случается так, что для постоянного применения она и не нужна. Данная инструкция позволит создать простенькую одноразовую струбцину.
Понадобятся:
- брус;
- саморезы высокой прочности;
- пила;
- столярный топорик;
- шуруповерт.
Технология создания такова:
- Детали из дерева надо уложить на ровную горизонталь.
- Расположить заготовку. Промежуток между деталями составляет примерно 40 сантиметров.
- По обеим сторонам от заготовки строго параллельно необходимо уложить длинный брус, который крепится к поперечинам саморезами.
- Чтобы сжать заготовку, струбцину требуется расклинить специальными клиньями.
- Как только деревянный щит проклеится, вайму можно разбирать, а детали задействовать для иных целей.
Сделанные собственноручно ваймы прекрасно подходят для создания рам или, например, простенькой мебели – например, небольшой кровати.
Технология производства клееных деревянных щитов
Даже если материал (толщина бревна) позволяет изготовить широкие изделия, их дальнейшее применение вызывает ряд вопросов. Вещи из цельного деревянного массива ну очень капризны в эксплуатации. Те, кто достаточно поработал с древесиной, прекрасно знают, что такое «доска пропеллером».
Для того чтобы деревянное изделие из массива не деформировалось, материал должен быть предварительно тщательно высушен и, желательно, не менее месяца выдержан в помещении, где ему предстоит находиться. Данное условие практически невыполнимо, когда мы имеем дело с дверным полотном или подоконной доской – влажность, изменения температуры неизбежно будут приводить к деформации изделия.
Этих недостатков лишены элементы из клееного массива. Берутся бруски из одного или разных сортов древесины, набираются в единый блок и проклеиваются. Для того чтобы деревянные заготовки стали единым целым, применяется специальное приспособление – вайма. Своими руками можно без особого труда собрать вполне работоспособное устройство.
Выбор установки с оптимальными характеристиками
Ваймы для щитов с пневматическим приводом больше подходят для использования на мелкосерийном производстве. Гидравлические или роторные станки обладают высокой производительностью и обеспечивают эффективный результат деятельности при непрерывной работе крупных деревообрабатывающих или мебельных предприятий. При необходимости выполнять склеивание заготовок с крупными габаритами существует возможность объединения нескольких модулей для увеличения рабочей длины оборудования.
При выборе ваймы для склейки бруса или изготовления щитовых конструкций следует учитывать технические характеристики установки, влияющие на функциональность и производительность приспособления:
- габариты предполагаемых к выпуску изделий;
- число установленных гидроцилиндров или пневмокамер;
- показатели суммарного давления на поверхность заготовки.
При больших производственных объемах увеличить скорость процесса позволяет станок с двусторонней конструкцией, имеющий независимые рабочие зоны для одновременной обработки материала. В зависимости от модели конструкция сборочного стола изготавливается в неподвижном исполнении или выпускается с колесными каретками, позволяющими удобно перемещать подготовленные детали при загрузке и выгрузке пакета.
В настоящее время промышленность предлагает струбцины или ваймы различных конструкций. Но они имеют слишком крупные габариты и высокую стоимость. Поэтому для домашней столярной мастерской можно изготовить струбцину своими руками.
Деревянная вайма своими руками чертежи. Как изготовить столярные ваймы своими руками
Из дерева можно своими руками сделать табуретки, двери, ступеньки. Для производства мастеру нужны многочисленные инструменты, позволяющие работать с материалом. Такими являются столярные ваймы.
Они представляют собой знакомую всем струбцину, но ее размеры гораздо больше.
Технология производства клееных деревянных щитов
Даже если материал (толщина бревна) позволяет изготовить широкие изделия, их дальнейшее применение вызывает ряд вопросов. Вещи из цельного деревянного массива ну очень капризны в эксплуатации. Те, кто достаточно поработал с древесиной, прекрасно знают, что такое «доска пропеллером».
Для того чтобы деревянное изделие из массива не деформировалось, материал должен быть предварительно тщательно высушен и, желательно, не менее месяца выдержан в помещении, где ему предстоит находиться. Данное условие практически невыполнимо, когда мы имеем дело с дверным полотном или подоконной доской – влажность, изменения температуры неизбежно будут приводить к деформации изделия.
Этих недостатков лишены элементы из клееного массива. Берутся бруски из одного или разных сортов древесины, набираются в единый блок и проклеиваются. Для того чтобы деревянные заготовки стали единым целым, применяется специальное приспособление – вайма. Своими руками можно без особого труда собрать вполне работоспособное устройство.

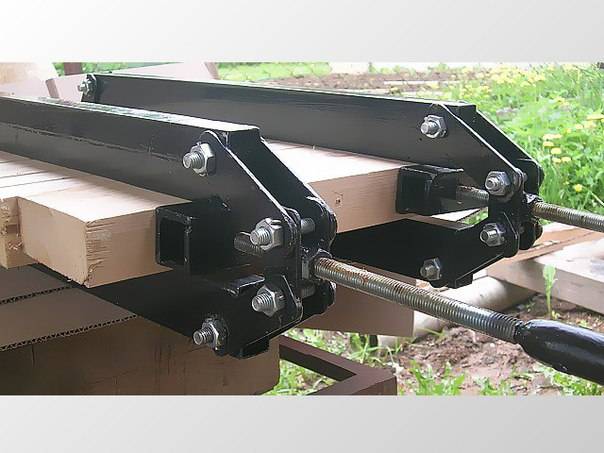

Изготовление струбцины своими руками
Основу конструкции самодельной ваймы представляет прочная несущая балка. Изготавливают ее из профильной трубы прямоугольного или квадратного сечения. Также балку можно выполнить из металлического профиля: уголка или тавра.
https://www.youtube.com/watch?v=h2377nHkhyo
Несущая балка должна обладать высокой прочностью и устойчивостью к нагрузкам на изгиб. Это необходимо, чтобы во время работы конструкция ваймы не выгибалась и не деформировалась.
Для сжатия мебельного щита нужно прилагать большое усилие. Поэтому если несущие балки не будут обладать достаточной прочностью, их выгнет вместе с заготовкой.
Если мебельный щит, который будут изготавливать на вайме, должен иметь большие размеры, то, соответственно, материал для основы необходимо подбирать наиболее прочный.
Для этого струбцина должна иметь очень прочную основу.
При работе ваймы на все упоры будет оказываться большое давление. Поэтому упоры должны быть рассчитаны на большую нагрузку. Иначе они могут согнуться.
Простая вайма, собранная «на коленке»
Иногда бывают ситуации, что какой-либо вид работы необходимо сделать один раз. Предположим, решено в беседке на даче устроить стол из клееного елового массива. Имеет ли смысл покупать дорогостоящие струбцины заводского изготовления? В таких случаях изготавливается простая, в некотором смысле одноразовая, вайма своими руками. Чертежи устройства приведены ниже.
Для того чтобы один раз склеить массив из заготовок, понадобятся деревянные бруски, длинные саморезы, шуруповёрт, ножовка и столярный топорик.
Заготовки укладываются на ряд поперечных брусьев (брус через каждые 40…45 см). По обеим сторонам заготовки, параллельно ей, укладываются длинные продольные брусы (по высоте равные заготовке) и крепятся к поперечкам саморезами. Сверху опять же саморезами крепятся верхние поперечные бруски. Вот и вся вайма, своими руками сделанная.
Чтобы сжать заготовку, остаётся, как это показано на схеме, расклинить её специально выструганными деревянными клиньями. После того, как изделие готово, вайму можно разобрать и материал использовать по своему усмотрению.
Этапы выполнения работ
Начинают изготовление струбцины своими руками. Необходимо приготовить профильную трубу прямоугольного сечения размерами 60х30х3 мм. Длина трубы должна быть 120 см.
Такие размеры для несущей балки были выбраны в связи с тем, что часто приходится склеивать листы больших размеров или изготавливать деревянные двери. Поэтому струбцина должна иметь такие размеры, чтобы можно было закрепить в ней заготовки таких больших габаритов.
Слишком большие заготовки выполняют достаточно редко. В большинстве случаев будут изготавливаться мебельные щиты небольших размеров и промежуточные площадки для лестниц. Необходимо заранее предусмотреть меры, для того чтобы при изготовлении щита клей не попадал на поверхность устройства.
Выбор установки с оптимальными характеристиками
Современные приспособления для сборки деревянных конструкций методом сжатия выпускаются в широком ассортименте разновидностей, назначение которых определяется типом создаваемой продукции. При серийном изготовлении каркасных и щитовых изделий существует возможность купить ваймы для щитов, специальные устройства для прочного склеивания материала с использованием бокового прижима.
Станки для клеевой сборки деталей под прессом являются необходимым видом оборудования на предприятиях по изготовлению мебельных фасадов, входных и оконных групп. Равномерное распределение прижима по плоскости пакета дает возможность выпускать изделия с высокими эксплуатационными качествами и декоративными характеристиками. Основным назначением ваймы для склейки щитов является создание прижимного усилия с оптимальным уровнем давления, которое обеспечивает:
- отсутствие зазора между стыкуемыми элементами;
- предельно точную позицию соединяемых деталей;
- четкие геометрические параметры заданной формы;
- плотную и прочную стыковку элементов.
Компактные установки не нуждаются в устройстве специального основания, занимают минимальную площадь в производственных помещениях, отличаются экономичностью в использовании и несложным обслуживанием. Производительные и надежные станки гарантируют изготовление изделий в полном соответствии с техническими требованиями к клееным массивам.
При выборе ваймы для склейки бруса или изготовления щитовых конструкций следует учитывать технические характеристики установки, влияющие на функциональность и производительность приспособления:
- габариты предполагаемых к выпуску изделий;
- число установленных гидроцилиндров или пневмокамер;
- показатели суммарного давления на поверхность заготовки.
При больших производственных объемах увеличить скорость процесса позволяет станок с двусторонней конструкцией, имеющий независимые рабочие зоны для одновременной обработки материала. В зависимости от модели конструкция сборочного стола изготавливается в неподвижном исполнении или выпускается с колесными каретками, позволяющими удобно перемещать подготовленные детали при загрузке и выгрузке пакета.
Предлагаем ознакомиться Технология выращивания гриба вешенки в домашних условиях. Обсуждение на LiveInternet
В этой статье вы найдете подробную инструкцию по изготовлению ваймы
своими руками.
. Для этого ее не обязательно покупать. Вайму для склеивания можно сделатьсвоими руками.
