Теплый пол под плитку своими руками — пошаговая инструкция. Способы укладки. Стяжка, на лаги, настил

Какой тип теплого пола лучше подойдет под плитку

Для того, чтобы качественно сделать теплый пол под плиткой, следует выбрать тип нагревательных элементов из двух возможных вариантов:

• электрические;
• водяные.

В квартирах с централизованным теплоснабжением устраивать водяной напольный обогрев не имеет смысла. Подключать контур к центральному стояку, как и к сети ГВС, запрещается нормативными документами, поскольку это считается вмешательством в работу данных систем. По этой причине для плитки более всего подойдет электрический теплый пол. Его потребляемая мощность будет невелика, что вполне приемлемо для квартирной электросети. Опять же, греющий контур всегда можно выключить на то время, когда ванная не используется.

Другое дело, когда в частном доме установлен индивидуальный источник тепла. Тогда нет смысла оплачивать электроэнергию, а проще установить теплый пол с водяными нагревательными элементами. Такое решение вполне логично, если в смежных комнатах тоже планируется выполнить водяные контуры, или же здание находится на стадии строительства и полы в ванной еще не сделаны. Здесь надо учесть один момент: в связи с тем, что теплопроводность керамического покрытия лучше, чем у деревянного паркета, линолеума или ковролина, шаг укладки труб контура под плитку должен быть больше (до 35 см).

Почему нежелательно совмещать керамику и древесину?

Плитку рекомендуется укладывать на прочное твердое основание. Если такая возможность отсутствует, необходимо рассмотреть другие варианты. Многие задаются вопросом о том, можно ли класть плитку на деревянный пол

Для этого следует принять во внимание следующие факторы:

1. кафель считается «холодным» материалом, дерево же, наоборот, хорошо удерживает тепло, по этой причине покрывать его такой облицовкой нецелесообразно;
2. при монтаже древесины следует обеспечить ей возможность «дышать», тогда материал прослужит намного дольше, а керамика не пропускает воздух;
3. плитка на деревянный пол укладывается редко, потому что облицовка данного типа превосходит натуральный материал по сроку службы, в результате основа быстро разрушится, а вместе с ней повредится декоративное покрытие;
4. дерево не отличается статичностью, что делает его неподходящим вариантом для пола, если планируется выполнять облицовку изделиями из керамики;
5. при расширении иди усыхании древесины поверхность отделочного материала деформируется, и в первую очередь нарушается целостность шовных соединений между элементами покрытия.

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

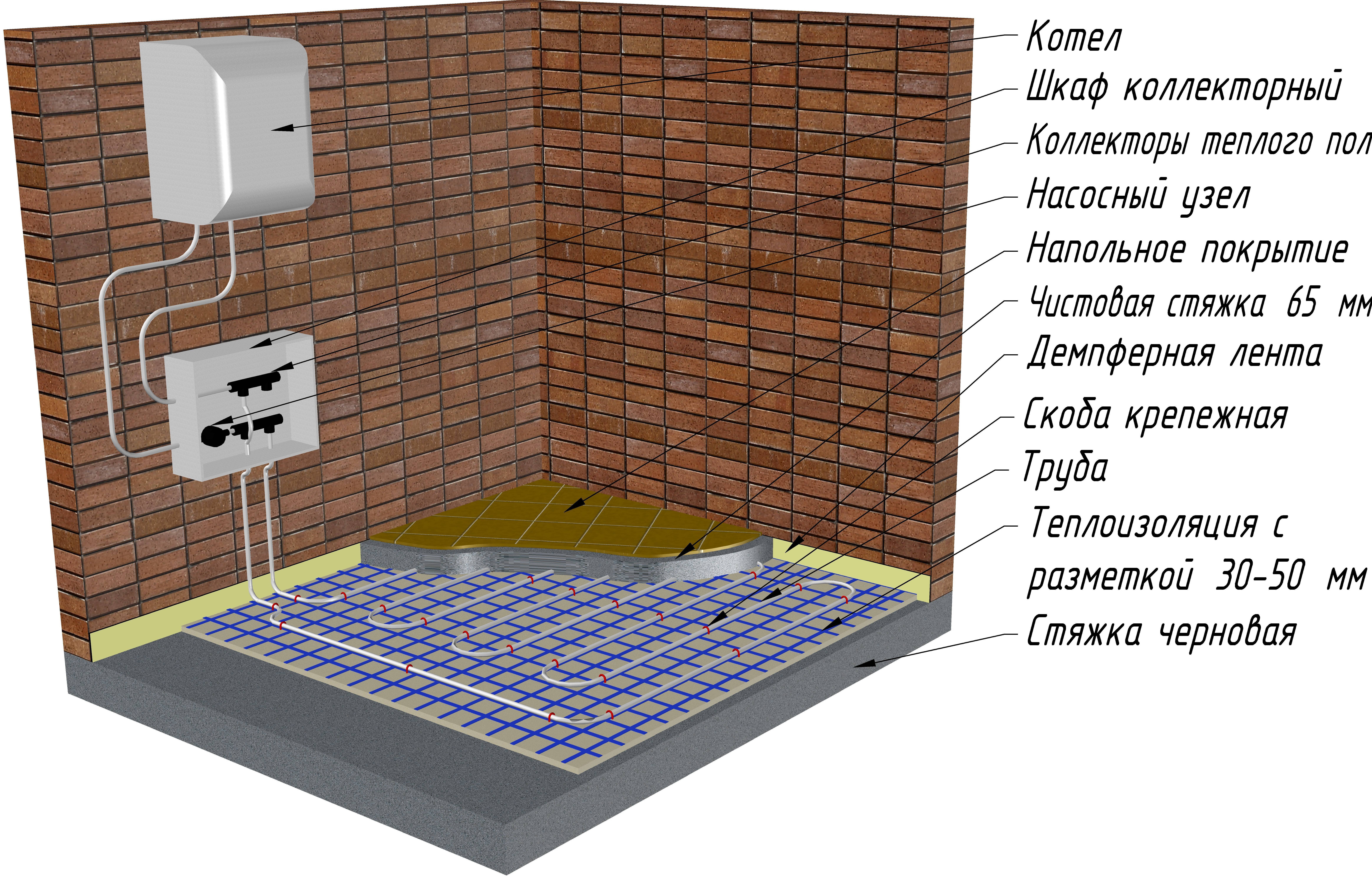

Настильная схема устройства теплого пола.

Факторы, влияющие на выбор теплого пола под плитку

Для начала следует вспомнить про особенности архитектуры помещений, влияющих на эффективность обогрева. Сюда относятся этажность, расположение помещений, показатель тепловой изоляции стен и т. д. И, если мы стремимся выбрать лучший электрический теплый пол под плитку, стоимость его будет определяться всеми перечисленными условиями.

У проживающих в городских квартирах лучший выбор – электрический теплый пол. Под кафельное напольное покрытие можно использовать один из существующих вариантов – нагревательные маты, инфракрасную пленку, греющийся кабель. Разобравшись в особенностях названных типов, можно спокойно выбрать систему теплого пола, учитывая определенные условия ее эксплуатации.

Особенности каждого вида пола связаны с элементами нагрева. Задача у них одна, но решается она различными способами. К примеру, греющий кабель и нагревательный мат работают по одному принципу – выделяют тепло через кабель, по которому проходит ток. Вот только первый вариант представлен бухтой провода большого сечения, а во втором случае тонкий кабель нужным образом укладывается по стеклоткани.

Чтобы полностью разобраться, какой лучше купить теплый пол под плитку, следует разобраться со второй особенностью – расположением систем на поверхности, предназначенной для обогрева. Кабель помещают в пол по его площади, заливают цементным раствором. Прогрев идет по всей поверхности, после чего тепло передается воздуху. Чтобы минимизировать тепловые потери, приходится дополнительно утеплять полы и стены. В конечном итоге высота помещения может уменьшиться сантиметров на восемь. Несколько иначе работает термомат. Располагают его под плиткой или иным покрытием. Пропускаемый ток прогревает покрытие, в нашем случае – плитку. В связи с тем, что термоматы расположены в слое клеевого состава, фиксирующего плитку, высота пола практически не меняется.

А вот инфракрасная пленка работает совсем по другому принципу. В ней имеются токопроводящие дорожки, создающие во время пропускания сквозь себя тока излучение. Происходит обогрев воздуха, поверхности пола и предметов, находящихся в помещении. Пленку размещают под плиткой. Чтобы увеличить эффективность нагрева, предварительно укладывают теплоизоляционный материал, имеющий отражающую поверхность.

При выборе теплого пола под плитку учитывайте мощность

Еще один немаловажный фактор – мощность электрического теплого пола под плитку. Определяется она чаще всего типом комнаты и собственным предназначением. Перед тем, как сделать окончательный выбор, следует уточнить мощность, необходимую для достижения нужного показателя. Но здесь необходимо учесть, в качестве чего будет использоваться теплый пол – дополнительного или основного источника тепла.

Инфракрасные нагреватели пленочного типа

Ответом на вопрос, какой теплый пол своими руками электрический под линолеум или ламинат станет лучшим выбором, можно смело заявить, что пленочные нагревательные конструкции в этом случае будут оптимальным вариантом.

Инфракрасное излучение, идущее от элементов, нагревает поверхность, оставляя их при этом холодными

Это свойство очень важно для пожароопасных напольных покрытий. Кроме того, такие системы способны существенно сэкономить потребляемую электроэнергию

Так выглядит монтаж инфракрасных пленочных конструкций

Толщина основы из полимеров составляет порядка 0,4 мм, а также ее можно укладывать на любое основание, тем самым позволяя оставить высоту помещения без изменений. Однако сложность монтажа пленочной нагревательной системы под кафель делает ее не самым оптимальным вариантом для санузла.

Коротко о лагах

Во все времена наиболее ценным стройматериалом считалось именно дерево, ведь оно обладает рядом уникальных качеств и характеристик. В настоящее время существует множество альтернативных материалов, изготовляемых, в том числе из деревянных отходов. Подобные аналоги неплохо зарекомендовали себя для строительства и ремонта стен и межкомнатных перегородок, однако для создания пола – древесина подходит лучше всего.

Можно перечислить такие достоинства лаг:

1. Пол на лагах обладает уникальными теплоизоляционными свойствами, поскольку утеплитель, помещенный между лагами, не пропускает внутрь помещения холодный воздух. Это хороший вариант для утепления полов в многоэтажных и частных домах.
2. Шумоизолирующие свойства пола достигаются за счет укладки дополнительной прослойки между лагами.
3. Нагрузка, испытываемая фундаментом, может быть распределена равномерно благодаря полу на лагах. Так можно значительно увеличить срок службы фундамента дома, ведь воздействие фундамента на грунт будет равномерным.
4. Выравнивающая функция. Укладка лаг для пола позволяет очень быстро создать идеально ровную основу под последующую облицовку плиткой или ламинатом.
5. Прочность лаг позволяет им переносить нагрузки до 5 тонн на 1 м2.
6. Укладка лаг на бетонный пол не представляет значительных сложностей.
7. Намного дешевле соорудить деревянный пол на лагах, чем монтировать систему теплых или наливных полов из полимеров. Тем не менее итог работы будет нисколько не хуже.

Плюсы и минусы плиточной отделки для тёплого пола

Керамическая облицовка в сочетании с системой отопления теплый пол имеет ряд весомых плюсов:

• кафельное покрытие становится теплым, по нему приятно ходить;
• пол все время сухой, даже если на него была пролита вода, она быстро испаряется;
• соответственно на напольной отделке не образуются колонии вредоносных микроорганизмов;
• сам водяной теплый пол может быть использован как основной источник тепла или как дополнительный.

Сама же облицовка имеет собственные достоинства:

• она прочная;
• влагостойкая на все сто процентов;
• легко переносит перепады температуры;
• срок службы большой.

То есть объединение всех плюсов говорит о том, что водяной теплый пол и керамическая плитка – идеальное сочетание.

Но есть у этого сочетание и свои недостатки:

• непростой процесс формирования такого пола: монтаж труб теплого пола, заливка стяжки, отделка последней кафелем;
• если отопительная система вдруг на каком-то участке дала течь, то придется для ремонта ломать и облицовку, и стяжечный слой;
• несколько слоев разных материалов и труб, в том числе, сильно снижает высоту потолков в комнате.

Заливка основы: чем и как?

До заливки пола нужно выполнить следующее:

1. Сбить старое напольное покрытие, добравшись до самого основания. Учитывайте, что толщина конструкции пола с водяным подогревом составляет 10 – 12 см.
2. Выровнять поверхность основания, сбив бугры. Если случай слишком сложный — укладывают выравнивающую стяжку с предварительным настиланием гидроизоляции.
3. Уложить утеплитель. Из прочных материалов, способных нести нагрузку, наиболее эффективным теплоизолятором является экструдированный пенополистирол (ЭППС). Гранулированный пенополистирол (то, что в обиходе мы привыкли называть пенопластом) не подойдет, так как он слишком мягкий. Можно предложить и другие варианты – керамзит, пеностекло или стяжку из раствора с добавлением пенопластовой крошки. Но они сильно уступают ЭППС в теплоизоляционных качествах.
4. Уложить ИК-отражающий слой. Щелочную среду стяжки металлическая фольга, даже алюминиевая, не выдержит. В подобных условиях сможет работать только металлизированная пленка из лавсана или полипропилена.

Теперь можно приступать к заливке собственно ТП:

1. Все стены на уровне будущей стяжки нужно оклеить демпферной лентой. Она позволит стяжке свободно расширяться при нагреве, что исключит появление внутренних напряжений с последующими деформацией и разрушением.
2. На пластиковых бобышках высотой 20 – 40 мм укладываем поверх теплоизолятора проволочную сетку, которая будет играть роль армирования.
3. Поверх сетки укладываем трубы нагревательного контура. Их нужно прикрепить к проволоке посредством пластиковых хомутов.
4. Подключаем контур к отопительной системе и выполняем опрессовку: закачиваем в систему воду или воздух под давлением, на 25% превышающим рабочее. В таком виде систему выдерживают несколько часов, следя за имеющимся на опрессовщике манометром. Если стрелка с места не сдвинулась, значит протечек нет и трубы можно заливать стяжкой.
5. Укладываем стяжку толщиной 5 – 7 см, так чтобы трубы оказались на глубине 2 – 3 см.
6. Дождавшись ее созревания (25 дней), наклеиваем плитку (чтобы сократить сроки строительства, можно применить быстросохнущую смесь — будет готова через 7 дней).
   1. Через сутки затираем швы.

По прошествии 2 – 3 дней с момента укладки плитки очень плавно вводим ТП в эксплуатацию (температура наращивается постепенно).

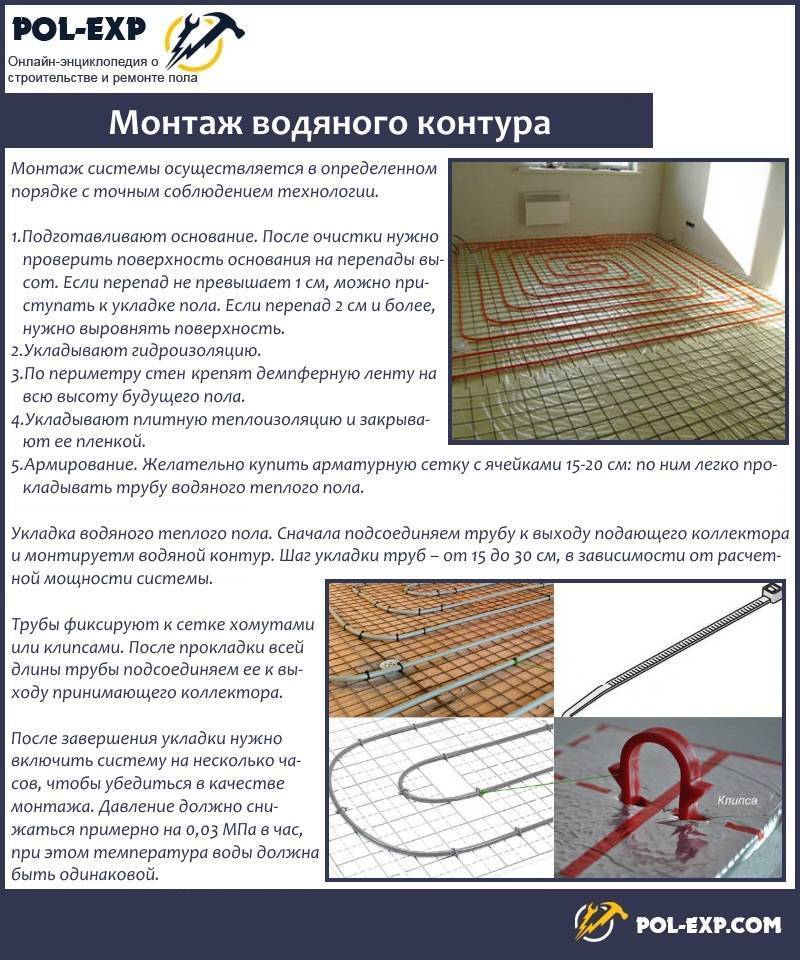

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

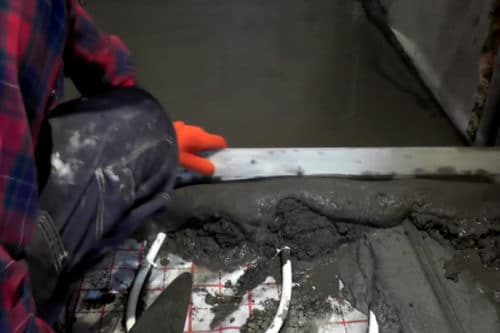

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Особенности устройства водяного обогрева

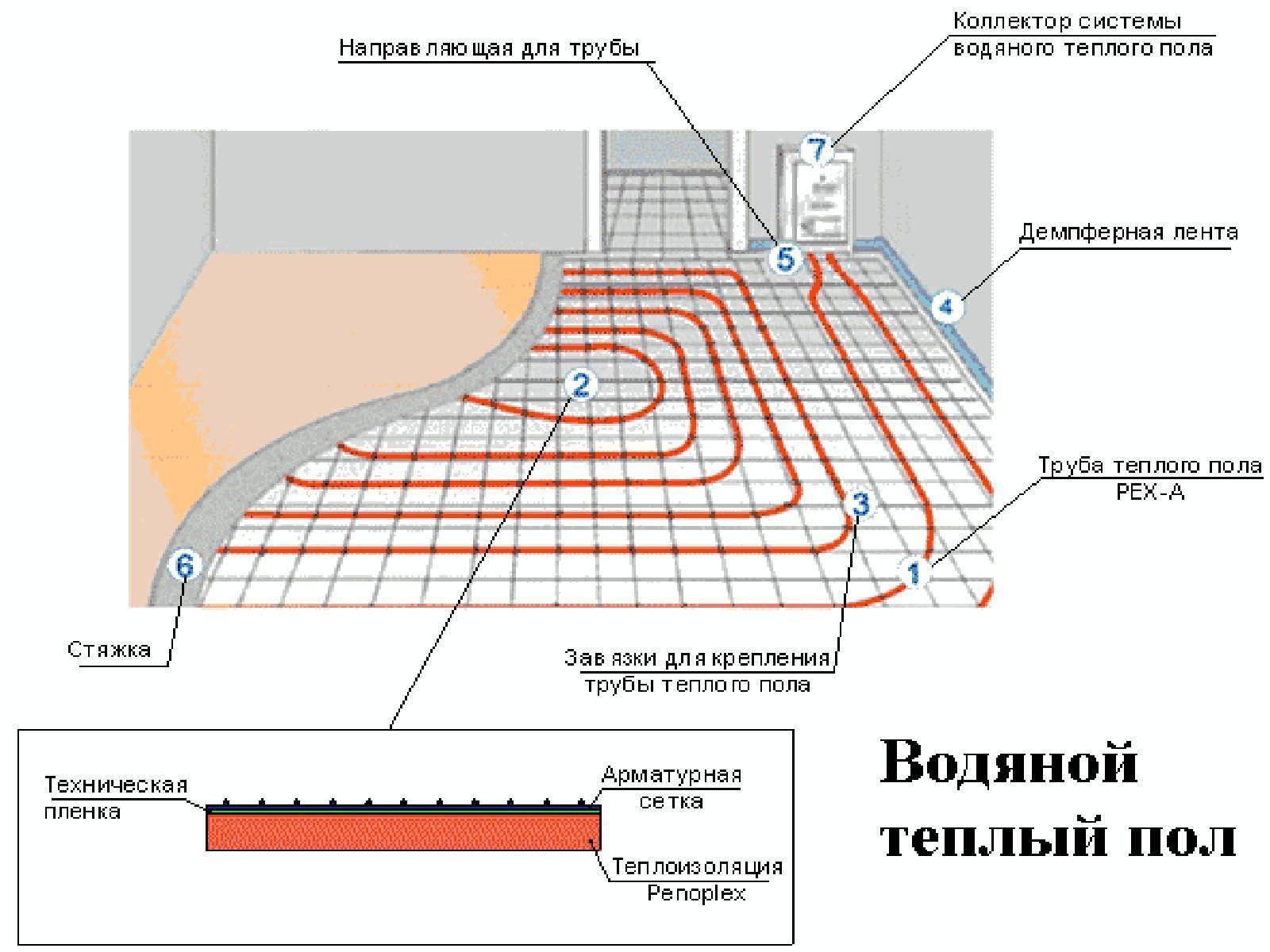

Теплый пол – это система труб, уложенных по удобной для владельца дома схеме. По ним от котла перемещается нагретый теплоноситель. Его температура регулируется с помощью термостатов. Остывший теплоноситель возвращается к котлу, и процесс возобновляется.

Разные потоки теплоносителя объединяются с помощью коллекторов – узлов управления отоплением. Комплектующие системы во многом зависят от схемы монтажа труб теплого пола и особенностей подключения контуров в коллекторе.

Как правило, приходится покупать циркуляционные насосы, разнотипные клапаны, оборудование для автоматизации работы системы отопления. Если трубы укладывают под бетон, то потребуются дополнительные стройматериалы, арматурная сетка.

Особенно тщательно нужно выбирать трубы, т.к. от их качества и надежности зависит срок эксплуатации системы. Обычно используют металлопластиковые и ПВХ-трубы. Оба вида изделий долговечны и практичны, но в большинстве случаев владельцы домов отдают предпочтение первому варианту.

Металлопластиковые трубы считаются более надежными. Они хорошо гнутся, принимают любую форму

Немаловажное достоинство – приемлемая цена. Поскольку на обогрев 1 м.кв. пола нужно не менее 6-7 м

труб, их стоимость существенно влияет на общую сумму расходов

пола нужно не менее 6-7 м. труб, их стоимость существенно влияет на общую сумму расходов.

Подробное устройство системы теплого пола описано в видеоролике ниже:

Требования к монтажу теплого пола

• Перед началом укладки труб требуется тщательно подготовить основание. Поверхность должна быть идеально ровной, что обеспечит в будущем равномерный прогрев пола и, соответственно, помещений.
• Помимо материалов, необходимых для монтажа самой системы, необходимо приобрести тепло- и гидроизоляцию. Ее настилают на черновой пол перед укладкой труб.
• Петли укладки делают единой трубой сечением 16, 17, 20 мм. Это необходимо для предотвращения протечек на стыках.
• Если теплый пол монтируют под стяжку, то запуск системы следует отложить до полного застывания материала – 4 недели. После этого систему запускают, а температуру теплоносителя постепенно увеличивают. На запуск системы на полную мощность потребуется 2-3 суток.
• Расчетную температуру внешней поверхности пола регулирует СНиП 41-01-2003. Она в среднем должна составлять 26 градусов для помещений, где постоянно пребывают люди, и 31 градус – там, где люди не присутствуют постоянно и есть потребность в особом температурном режиме.
• Максимальная температура теплоносителя – 55 градусов. Система должна быть спроектирована и смонтирована так, чтобы не было существенных перепадов температур в отдельных зонах пола. Допустимая разница – 5-10 градусов.

Толщина слоя теплоизоляции зависит от расчетной тепловой нагрузки. Чем она больше, тем толще должен быть теплоизоляционный слой

Способы обустройства – бетонный и настильный

Бетонный способ монтажа надежен и эффективен, т.к. готовая система отличается наилучшей теплоотдачей, которая полностью покрывает теплопотери. Возможна работа отопления в широком температурном диапазоне.

Бетонная система способна выдерживать нагрузки 500 кг на 1 м.кв, что позволяет монтировать ее в помещениях любого типа, включая жилые и производственные. Срок ее эксплуатации может превышать 50 лет.

Настильный способ применяется, если трубы монтируют под деревянное или полистирольное покрытия. Монтаж осуществляется без «мокрых» процессов, благодаря чему работы можно выполнить быстрее, ведь не приходится ждать высыхания строительных смесей.

Сначала укладывают гидро-, теплоизоляцию, периметр комнат отделывают клейкой демпферной лентой. При расчете теплоизоляционного слоя необходимо учитывать все теплопотери. Утеплитель монтируют по всей поверхности пола

Трубы укладывают сверху на теплоизоляцию, закрепляют скобами, дюбель-крюками, хомутами или крепежными планками. Идеальный вариант – использование готовых теплоизоляционных плит, в которых заранее предусмотрен крепеж.

Сверху укладывают армирующий слой, после него – несущий. В качестве финишного покрытия лучше всего выбрать керамическую плитку, натуральный или искусственный камень, ламинированный паркет.

В результате получается греющий «пирог», толщина которого может достигать 10-15 см в зависимости от сечения труб, толщины слоев тепло- и гидроизоляции, чистового покрытия.
