Греющий кабель в трубу: Резистивные и Саморегулирующиеся – Преимущества +Подробности в Видео и Фото

Виды обогрева трубопровода

Нагревательные провода классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные системы. Каждая из них имеет свои особенности.

Резистивный вариант для обогрева

Принцип работы такого кабеля заключается в нагревании изолированной металлической жилы, причем важно следить за температурой, чтобы не допускать сгорания нагревающего элемента. По типу конструкции такой кабель бывает с одной жилой или двумя. Первый вариант используется редко, так как требует замыкания цепи. При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна.

Устройство резистивного кабеля

Двужильный провод практичнее – один конец кабеля присоединяется к сети, на другом устанавливается контактная муфта, которая обеспечивает замкнутость. Источником тепла может служить один проводник, тогда второй служит только для необходимой проводимости. Иногда используют оба проводника, повышая мощность самого обогрева.

Защитой проводников служит многослойная изоляция, которая имеет заземление в виде контура (экрана). Для защиты от механических повреждений внешний контур изготавливают из поливинилхлоридной оболочки.

Разрез двух видов резистивного кабеля

У такой системы есть свои положительные и отрицательные стороны. К первым относится:

• Большая мощность и отдача тепла, что нужно для трубопровода с внушительным диаметром или при немалом количестве деталей фасона (тройники, фланцы и т.д.)
• Несложность конструкции при доступной стоимости. Такой кабель для обогрева водопроводной трубы с минимальной мощностью стоит 150 рублей за метр.

К недостаткам системы относится следующее:

• Для корректной работы необходимо приобретение дополнительных элементов (термодатчик, блок контроля для автоматического управления).
• Кабель продается с определенным метражом, причем концевая контактная втулка монтируется в условиях производства. Запрещено производить самостоятельную резку.

Для более экономичной эксплуатации используют второй вариант.

Полупроводниковые регулирующиеся самостоятельно

Эта система кабеля обогревающего саморегулирующегося для водопровода полностью отличается по принципу работы от первого варианта. Два проводника (металлические) разъединены особой полупроводниковой матрицей, выступающей в роли источника обогрева. Это обеспечивает высокую проводимость тока при малых температурах. При этом, когда температура повышается, потребление электричества заметно уменьшается.

Вариант установки

Такие особенности позволяют достичь самых высоких температур на более уязвимых участках. Есть у такой системы кабелей для обогрева водопроводных труб свои преимущества:

• Увеличивается экономия на расходе электроэнергии, так как при повышении температуры окружающей среды система уменьшает мощность.
• Купить можно необходимую длину, предусматриваются места реза с шагом 20 или 50 см.

Есть и отрицательная сторона – высокая стоимость самого кабеля. Даже на простые разновидности цена около 300 рублей за метр, а наиболее «продвинутые» модели оцениваются свыше 1000 рублей.

Вариант в разрезе с саморегулирующимся проводом для подогрева

Любая система может быть установлена внутри или снаружи трубы. У каждой технологии свои особенности, которые стоит учитывать при монтаже. Так, для внешней конструкции лучше выбирать модели с приплюснутым сечением, так как большая поверхность кабеля будет контактировать с трубой, чем увеличится теплоотдача. Предел мощностей широк, вы можете подобрать от 10 до 60 Вт на один погонный метр.

Виды греющих кабелей для пола

Чтобы облегчить выбор, можно условно классифицировать провод, применяемый в устройстве теплых полов, по следующим характеристикам:

1. Количество жил. Существует двужильный или одножильный кабель. Первый не требует обратного вывода к терморегулятору. Электрическая цепь замыкается с помощью специального наконечника. Преимуществом провода с двумя жилами является простота монтажа и возможность укладки в помещениях со сложной планировкой.

Тип провода. Различают резистивный и экранированный саморегулирующий кабель для теплого пола. Резистивный обеспечивает одинаковую температуру нагрева в любом отрезке провода, что не всегда удобно и практично, особенно для помещений с большой площадью.Экранированный саморегулирующийся греющий двужильный кабель для теплого пола самостоятельно меняет степень нагрева жилы в зависимости от температуры в помещении. Внутреннее устройство саморегулирующегося провода позволяет учитывать температуру окружающей среды на отдельных участках, таким образом, обеспечивая равномерный нагрев помещения.

Наиболее оправданным для небольших помещений является использование саморегулирующегося нагревательного кабеля для укладки тёплого пола. Высокая стоимость провода связана со сложным внутренним устройством, включающим в себя:

Две токопроводящих жилы.

Полупроводниковая матрица.

Стальная оплетка.

Оболочка из полиолефина.

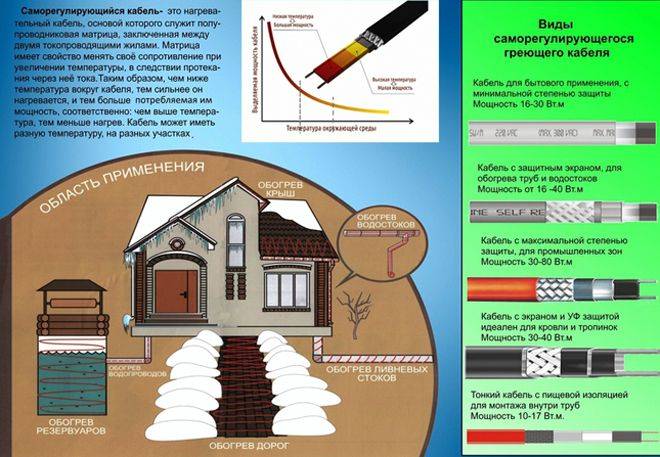

Принцип работы саморегулирующегося греющего кабеля заключается в равномерном поддержании определенной температуры на каждом участке. Так, если часть провода проходит под ковриком, интенсивность нагрева в этом месте автоматически снизится.

Саморегулирующиеся кабельные секции в случае необходимости увеличивают температуру, например, в месте, где находятся окна или двери.

Двужильные нагревательные кабеля

Главным преимуществом двухжильных теплых полов является более легкий способ укладки. Второй конец провода с одной жилой необходимо возвращать к термостату. Технология укладки двужильного кабеля заключается в том, что в конце провода ставится специальная муфта, соединяющая электрическую сеть.

Еще один плюс двухжильного провода заключается в том, что проходящий электрический ток не меняет естественное электромагнитное поле в помещении. По этой причине во всех типах жилых помещений рекомендовано применение резисторных и саморегулирующихся двухжильных теплых полов.

Особо стоит отметить, преимущества применения саморегулирующегося двужильного кабеля. Главное отличие от резисторного аналога заключается в отсутствии необходимости подключения полов к терморегулятору. В результате применения обеспечивается равномерный прогрев поверхности. Срок службы саморегулирующегося кабеля 20 лет.

Весь срок эксплуатации гарантированно прослужат только качественные полы, известных производителей. Приобретать дешевый китайский провод неоправданно, по крайней мере, с финансовой стороны. Стоимость ремонта саморегулирующейся кабельной секции может превысить цену самого материала в несколько раз.

Обогрев пола с использованием саморегулирующего кабеля имеет множество преимуществ. Безопасность эксплуатации и отсутствие вредного воздействия на организм человека делает желаемым укладку двухжильных полов в жилых помещениях.

Одножильные кабеля для нагрева полов

Существует несколько преимуществ одножильного кабеля. Серди них:

1. Низкая стоимость.

Большая предельная температура нагрева по сравнению с двухжильным кабелем.

Меньший расход электроэнергии.

Устройство одножильного электрического нагревательного кабеля теплого пола, следующее:

1. К терморегулятору подключается один, так называемый «холодный» конец провода (тот, который не нагревается при пропускании электрического тока).

Повод прокидывают по помещению.

Второй конец возвращают и подключают к терморегулятору, замыкая, таким образом, сеть.

Принцип действия одножильного кабеля подразумевает наличие двух холодных, не нагреваемых концов, подключаемых к сети. Изготавливается провод в заводских условиях. Перед монтажом необходимо высчитать точный размер провода, потому что подрезать или добавить недостающий кусок не получится.

Качественный кабель имеет обязательную маркировку, указывающую на количество жил, полную длину, тип провода.

Виды греющего кабеля

Специалисты выделяют два основных вида изделия:

1. Резистивный, в котором проводники тока исполняют функцию элементов нагревания. Такой нагревательный кабель для труб применяется все реже.
2. Саморегулирующий самый «умный» и удобный в использовании. Такой саморегулирующийся нагревательный кабель сегодня становится все более популярным.

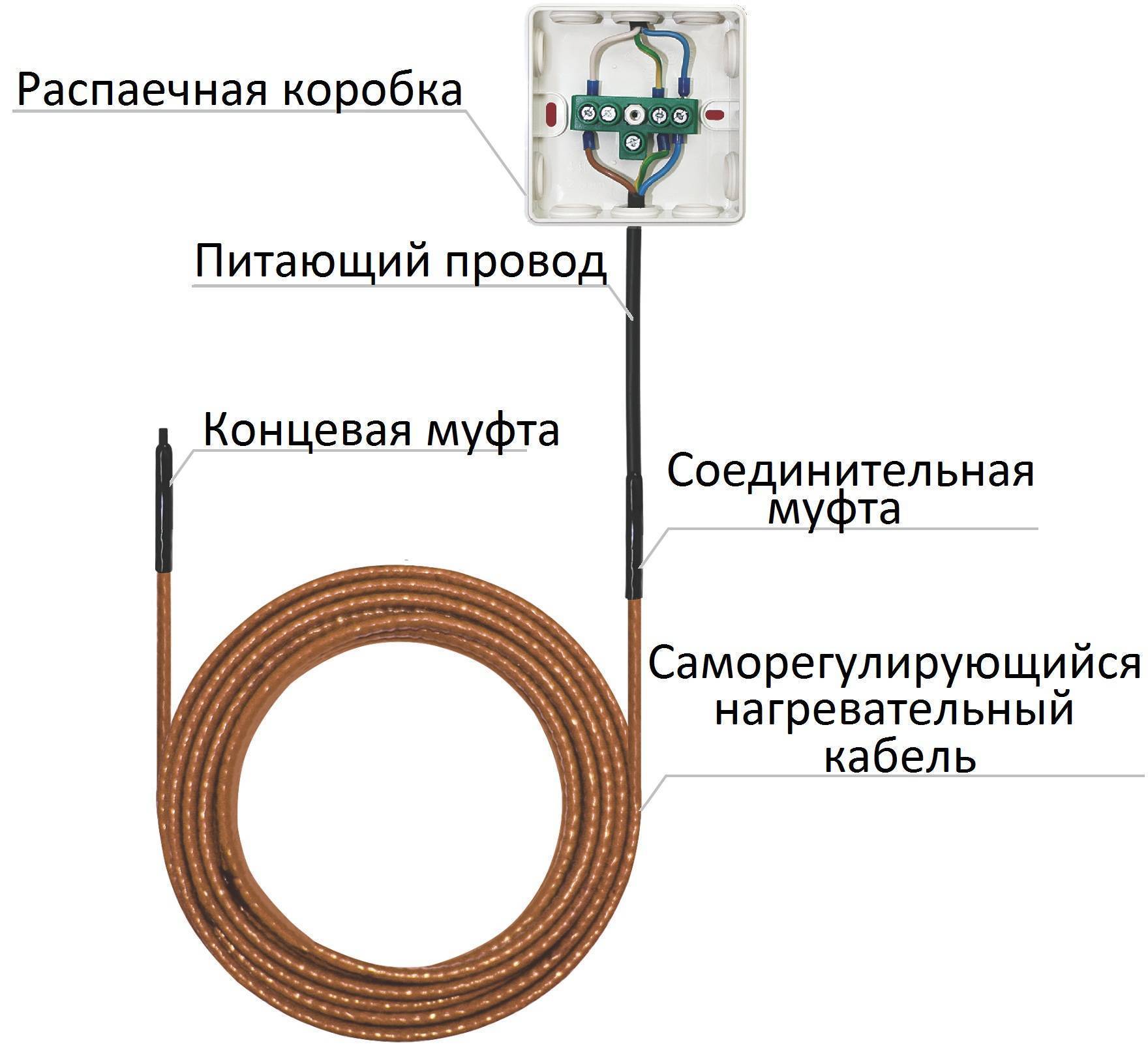

Саморегулирующий греющий кабель

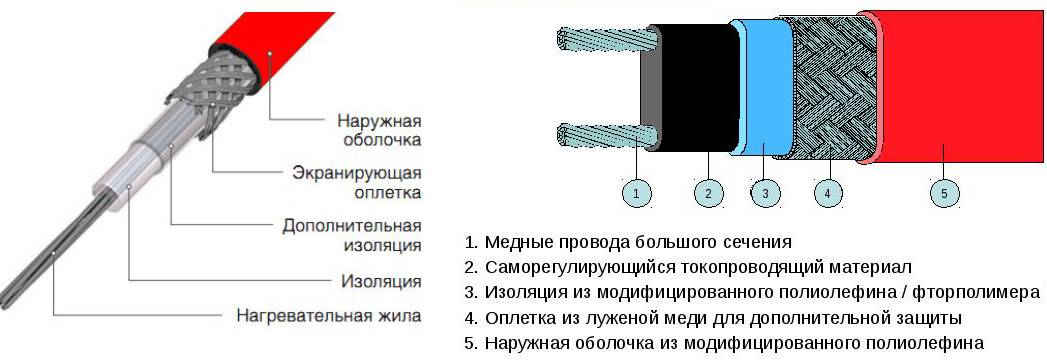

В состав этого кабеля входит от одной до нескольких жил, изолированных друг от друга специальной оболочкой. Саморегулирующийся греющий кабель может применяться в разных областях. Он самостоятельно поддерживает необходимую рабочую мощность и количество выделяемого тепла в зависимости от погодных условий. Работа кабеля зависит от сопротивления, то есть, если оно возрастает, подача тока снижается, за счет чего снижается и мощность. Он сам выявляет участки, где нужно поднять или опустить градус.

Резистивный греющий кабель

В состав кабеля входит одна или две изолированные жилы фиксированной длины, не подлежащие самостоятельной обрезке. Этот вид не дает шанс менять мощность без использования терморегуляторов. Применяют такой греющий кабель для канализационных труб. Существует подвид этого кабеля – зональный, состоящий из двух параллельных жил, через которые проходит ток. Элементом нагревания выступает проволока, прикрепленная к жилам на фиксированном расстоянии. Этот вид кабеля можно отрезать по выделенным меткам.

Наружные системы обогрева канализационных труб

Способы наружного обогрева

Наружный подогрев канализационных труб бывает пленочным и кабельным.

Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:

• тепло распространяется равномерно по всей площади трубы;
• система имеет малую мощность, позволяющую экономить средства при эксплуатации.

Пленочный обогрев для труб

Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.

Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.

Электрический нагревательный кабель выпускается различных видов:

1. Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.

Схема саморегулирующегося кабеля

1. Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.

Схема резистивного кабеля

1. Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.

Схема зонального кабеля

Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.

Монтаж нагревательного кабеля снаружи труб

При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:

1. Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.
2. Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
3. При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
4. Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.

Принцип установки кабеля снаружи трубы

Крепление греющего кабеля на канализационных трубах

Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.

Принцип крепежа нагревательного кабеля

При выборе крепежа берут во внимание следующие рекомендации:

• преимущественным средством крепления является клейка лента;
• при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
• если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
• при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
• если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.

Конструкцию лучше дополнительно утеплить снаружи

Виды кабеля

Какой именно кабель греющий для водопровода стоит приобрести для предотвращения разморозки труб?

Давайте познакомимся с его разновидностями и их ключевыми особенностями.

Резистивный

Текущий через проводник электрический ток вызывает его нагрев. Количество выделяющегося на проводнике тепла зависит от величины тока, которая, в свою очередь, определяется напряжением на концах проводника и  его полным сопротивлением.

Расчет количества выделяющегося на проводнике тепла

Именно этот нехитрый механизм лежит в основе принципа работы резистивного греющего кабеля. Длина  и сечение изолированного проводника подбираются под конкретную задачу. К сети подключаются оба конца провода; увеличить или уменьшить его длину или энергопотребление невозможно.

Одножильный, резистивный, греющий

Наряду с одножильными резистивными кабелями в продаже можно встретить двухжильные. Благодаря концевой муфте с перемычкой двухжильный кабель может подключаться к питанию одним концом, что заметно упрощает его монтаж.

И одножильные, и двухжильные кабели часто снабжаются экранирующей оплеткой, исключающей наводку паразитных  токов в расположенной неподалеку электронике и радиоаппаратуре. Забегая вперед — автор статьи ни разу не наблюдал отклонений в работе компьютеров и радиоаппаратуры вблизи неэкранированного кабеля и не видит большой пользы от наличия оплетки.

Структура двухжильного кабеля с экраном

Зональный

Так называемый зональный греющий кабель для обогрева водопровода отличается от резистивного тем, что нагревательными элементами являются не сами токоведущие жилы, а соединяющие их друг с другом  участки проводника с высоким сопротивлением.

Устройство зонального греющего кабеля

Что это дает?

Возможность резки кабеля на участки фиксированной длины. Если вам нужно обогреть двухметровый участок водопровода, больше нет необходимости покупать восьмиметровый проводник. Однако — увы и ах — удельная мощность нагревательного элемента остается неизменной вне зависимости от потребности в тепловой мощности.

Саморегулирующийся

Кабель греющий саморегулирующий для водопровода лишен всех описанных выше недостатков.

Разрешите представить: саморегулирующийся кабель для обогрева трубопроводов

Судите сами:

• Его можно резать на участки произвольной длины;
• Саморегулирующий кабель греющий для трубопроводов снижает потребляемую мощность по мере повышения температуры, тем самым обеспечивая ощутимую экономию электроэнергии. При этом каждый отдельный участок кабеля подстраивает свою мощность под температуру среды независимо от других участков;
• Он не боится перехлестов: по мере нагрева участка кабеля его тепловыделение будет снижаться.

За счет чего достигается столь уникальный набор свойств?

За счет использования полимерной матрицы с добавкой токопроводящего мелкодисперсного материала (как правило, графитовой пыли). Матрица помещена между двумя токоведущими жилами с низким электрическим сопротивлением.

На фото — саморегулирующийся кабель с зачищенной изоляцией

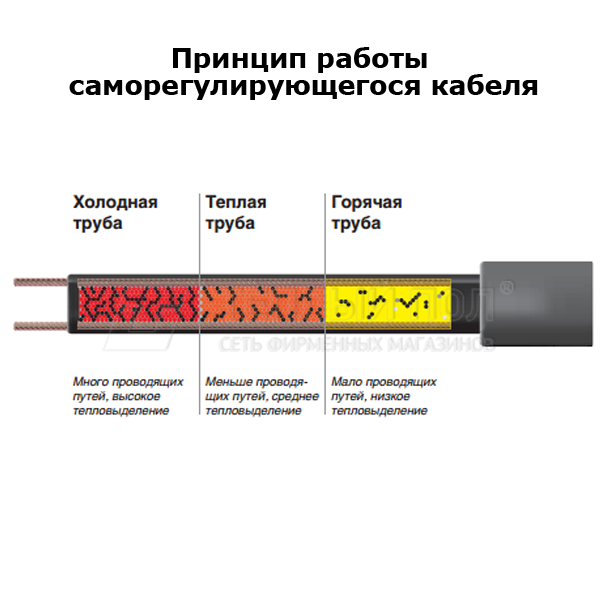

Как это работает:

• При повышении температуры обладающая высоким коэффициентом температурного расширения матрица увеличивается в размере. Количество токопроводящих цепей в ней уменьшается по мере удаления частиц графита друг от друга, и энергопотребление кабеля (а вслед за ним — и его нагрев) уменьшаются;
• По мере охлаждения матрицы частицы графита приближаются друг к другу и образуют большее количество проводящих ток цепей, что вызывает увеличение тепловыделения на остывающем участке .

Изменение количества проводящих цепей в матрице  в зависимости от температуры

Цена погонного метра кабеля на момент написания статьи (конец 2017 года) начинается от 200 рублей за погонный метр. Обладающий гигиеническим сертификатом и предназначенный для контакта с питьевой водой кабель греющий для обогрева водопровода обходится несколько дороже — порядка 300-400 рублей за метр.

На ценообразование влияет не столько наличие внешней оболочки из фторопласта, сколько логистика: так называемый пищевой кабель импортируется из Кореи и стран Евросоюза и, как следствие, облагается таможенными пошлинами.

Пищевой кабель корейского производства

Как сделать обогреватель из греющего кабеля

Наличие внешней изоляции на нагревательном элементе упрощает сборку обогревателя. Из-за отсутствия прямого контакта токоведущих жил с основой, в качестве последней можно использовать даже металлический каркас. То есть, не обязательно делать намотку на керамогранит, асбест или другой диэлектрик.

Основой можно использовать прямоугольную алюминиевую рамку. В противоположных частях сверлят отверстия, протягивают нагревательный элемент. Нити сильно не натягивают, дают маленькое провисание.

Если греющий резистивный кабель двухжильный, с одной стороны токоведущие жилы соединяют, ставят фасонную заглушку. На другом конце к жилам подсоединяют сетевой провод. Для регулировки температуры систему оснащают датчиками, ставят регулятор.

Одножильный резистивный кабель наматывают так, чтобы с одной стороны обогревателя оказались оба его конца. К каждой жиле подсоединяют сетевой провод.

Резистивный и саморегулирующийся кабель к сетевому проводу подключают с помощью клемм:

1. Сначала на конце срезают ножом наружную изоляцию. Если жилы две, одну из них укорачивают на 2 см, раздваивают.
2. С жилы снимают внутреннюю изоляцию, надевают термотрубку малого сечения. Сдвигают ее дальше по жиле. На кабель надевают кусок толстой термотрубки, которая исполнит роль внешней изоляции.
3. Зачищенный конец жилы вставляют в одну сторону прессовочной гильзы, зажимают клещами. В другой конец гильзы вставляют оголенный конец сетевого провода, аналогично зажимают клещами. То же самое выполняют со второй греющей жилой.
4. Когда гильзами к жилам будет подсоединен сетевой провод, сначала малыми термотрубками закрывают оголенные контакты, прогревают феном. Сверху надвигают термотрубку большого диаметра, чтобы изолировать весь узел. Прогревают феном.

После подключения пробуют сетевой провод включить в розетку. Если все сделано правильно, обогреватель начнет работать.

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

1. Проводник из металла для подогрева.
2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
3. Внутренний слой изоляции покрывает защита из фторопласта.
4. Все проводники заключены в экран в виде сетки из меди.
5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же теплый кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в трубопровод с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

1. Надежная работа.
2. Высокая безопасность.
3. Возможность использования прогревочного кабеля как внутри внутри, так и на внешней части.
4. Простой монтаж и эксплуатация.
5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных прогревочных установок становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Греющий кабель – характеристики

При выборе изделия ориентируются на область применения. Чтобы выбрать подходящий кабель, нужно рассмотреть его основные технические параметры:

1. Мощность. Чем выше этот параметр, тем значительнее расход электрической энергии и выработка тепла.
2. Температурный режим работы кабеля. Выделяют три вида: высокотемпературный (до 190°С), среднетемпературный (до 120°С), низкотемпературный (до 65°С).

Сколько потребляет греющий кабель?

Над этим вопросом думает каждый, кто хочет воспользоваться этим изобретением. Справедливости ради, стоит отметить, что ответ зависит от множества факторов, и ни один специалист не рассчитает точное потребление. От чего же зависит потребление:

• месторасположения изделия;
• условий погоды;
• диаметра и теплоизоляции трубы;
• мощности и длины кабеля;
• типа греющего кабеля.

Приблизительно рассчитать расход при использовании для обогрева трубы можно:

1. Выясняем указанное производителем номинальное потребление, затем узнаем длину и диаметр трубы и производим вычисления. Например, номинальное потребление равно 14 Вт/м, длина трубы 10 м, а диаметр 32 д, то потребление будет 140 Вт.
2. Если есть теплоизоляция, то потребление сокращается примерно в два раза.
3. Если кабель работает круглосуточно целый месяц, тогда 24 ч. умножаем на 30 дней и на потребляемое количество кВт/ч.

Обогрев трубопроводов и емкостей

Обогрев трубопроводов и емкостей – наиболее часто встречающаяся задача в промышленном обогреве. Задача обогрева актуальна в том случае, если при снижении температуры теплоноситель

• кристаллизируется
• отверждается
• содержит осаждающиеся фракции
• необходимо поддерживать определенную температуру

Цель обогрева при поддержании температуры – компенсация тепловых потерь трубопровода или емкости. С помощью нагревательного кабеля обеспечивается подвод тепла, возмещающий теплопотери. При установке кабеля вдоль трубы, кабель обычно устанавливается в нижней части трубы с целью предотвращения возможных механических повреждений. Рекомендуемое расположение ниток кабеля при использовании одного контура – на 6 часов (рис. 1), при использовании двух контуров – на 4 и на 8 часов (рис. 2). В тех случаях, когда монтаж кабеля в нижней части трубы невозможен, допускается использование альтернативных вариантов, например спиральное расположение кабеля (рис. 3). Однако при спиральной установке количество кабеля на погонный метр трубы увеличивается.



Система обогрева может состоять из одного или нескольких контуров кабеля и управляться термостатом, в сложных системах, или простым ыключателем. При больших значениях тока термостат или выключатель подключаются через контактор. В сложных системах термостат необходим на каждый контур обогрева.

Как выбрать саморегулирующий греющий кабель для водопровода

Нужно учитывать, что постоянная эксплуатация нагревающего провода не рекомендована. Причина заключается в его ограниченном ресурсе. Если надолго включать кабель в относительно теплом климате, он выйдет из строя раньше положенного времени.

Провод с более высокой мощностью используется для обогрева трубопровода при существенном снижении температуры окружающей среды ниже 0°С. Однако даже при монтаже кабеля с максимальной нагрузкой на источник питания затраты на электроэнергию будут умеренными.

Как определить какая нужна мощность кабеля

Определение мощности греющего саморегулирующегося кабеля:

1. Для монтажа внутри коммуникаций рекомендуется использовать вариант мощностью 5 Вт/м, причем трубы должны проходить под слоем грунта. Только при данных условиях можно рассчитывать на достаточное повышение температуры таким проводом.
2. Если планируется выполнять монтаж коммуникаций под слоем грунта, но источник тепла при этом будет находиться со стороны внешних стенок, нужно использовать провод мощностью от 10 до 15 Вт/м. Более точно можно определить, если узнать точную глубину расположения труб.
3. Для обогрева коммуникаций, которые проходят над землей, нужно применять кабель мощность от 20 Вт и выше, т. к. в данном случае труба и ее содержимое подвергается более сильному воздействию низких температур. Кроме того, повышенная влажность воздуха и осадки способствуют повышению негативного влияния на коммуникации, вероятность их обледенения в этом случае увеличивается.

Мощность провода определяется количеством проводящих путей в нем. Чем выше значение этого параметра, тем более холодную трубу можно обогревать с использованием такого кабеля. Для поддержания температуры теплой трубы достаточно использовать провод со средним количеством проводящих путей. Для коммуникаций с горячим теплоносителем следует применять провод с низким показателем тепловыделения. Его отличает минимальное количество проводящих путей.

Низкотемпературный кабель отличается высокой эластичностью, минимальной толщиной. Это позволяет плотнее наматывать его на коммуникации. При выборе нужно ориентироваться еще и на физические параметры, например, длину.

Она не может быть меньше 20 см и больше 100 м, только при этом обеспечивается достаточная эффективность работы нагревательного провода. Если выбирается витковой метод монтажа, следует учитывать и способность кабеля изгибаться.

Топ 5 лучших производителей

Чтобы выполнить монтаж надежной системы обогрева коммуникаций, нужно использовать качественные материалы. Провод постоянно контактирует с влагой, что способствует увеличению риска пробоя. По этой причине предпочтение отдают кабелю качественной сборки, а значит, выбирают материалы распространенных производителей:

• Ensto (Финляндия);
• Nelson (Америка);
• Lavita (Южная Корея);
• DEVI (Дания);
• FreezStop (Россия).

Цены на материалы

Цены на самогреющие кабели для водопровода зависят от мощности. Рассмотрим стоимость комплекта для обогрева труб на примере продукции фирмы «Теплолюкс»:

Модель	Стоимость, руб	Технические характеристики
Комплект Freezstop Lite-15-15	5 490	Показатель мощности 225 Вт Длина 15 м Силовой шнур 3м
Комплект Freezstop Lite-15-1	1 123	Показатель мощности 15 Вт Длина 1м Силовой шнур 3м
Комплект  Freezstop Lite-15-7	3 040	Показатель мощности 150 Вт Длина 7 м Силовой шнур 3м
Комплект Freezstop Lite-15-6	2 795	Показатель мощности 90Вт Длина 6 м Силовой кшнур3м
Комплект Freezstop Lite-15-20	6 833	Показатель мощности 300 Вт Длина 20 м Силовой шнур 3м
Комплект Freezstop Lite-15-3	1 944	Показатель мощности 300 Вт Длина 20 м Силовой шнур 3м
Комплект Freezstop-25-3	2 401	Показатель мощности 45 Вт Длина 3 м Силовой шнур 3м

Комплект Freezstop Lite-15

Технология монтажа

В инструкции, как положить электрический теплый пол под ламинат несколько шагов.

Шаг 1. Производится установка термодатчика. Для этого используется пластиковая гофрированная трубка длиной 35-40 см, диаметром 20 мм (у большинства производителей есть в комплекте). В один конец трубки набивается утеплитель, чтобы не попал ЦПР во время заливки стяжки, в другой вставляется датчик.

При этом он должен легко ходить туда-сюда, чтобы было легко заменить при выходе из строя. В утеплителе вырезается желоб под гофру длиной около 30 см. В него укладывается термодатчик с трубой так, чтобы гофра выступала над будущей стяжкой на 1-2 см — таким образом обеспечивается замена сгоревшего датчика температуры на новый

Не заделанный конец гофрированной трубки с датчиком температуры.

Шаг 2. Отмечаются линии прохождение кабеля. Здесь необходимо следовать инструкции:

Схема раскладки двужильного кабеля.

• длинную сторону теплого провода можно класть на расстоянии 10 см от стены;
• минимальное расстояние между стеной и петлей — 5 см, максимальное — 10 см;

Дистанция между стеной и петлей витка.

промежуток между двумя нитками греющего кабеля — 8 см;

Расстояние между проводами.

длина одного витка 50-60 см;

Длина витка.

Шаг 3. По нанесенным на утеплителе линиям укладывается горячий кабель. Уложенные параллельно друг другу витки провода фиксируются усиками монтажной ленты.

Крепление греющего кабеля усиками монтажной ленты.

Шаг 4. Горячий кабель подсоединяется к термостату питающим проводом. Укладывается он вдоль стены на расстоянии 2-3 см от нее, крепится к утеплителю специальными хомутами.

Шаг 5. Тестером проверяется сопротивление уложенного кабеля. Допускается отклонение в любую сторону до 10%, от заявленных производителем показателей.

Шаг 6. Питающие провода вместе с проводкой датчика температуры подсоединяются к терморегулятору. У каждого производителя своя схема подключения, которая показывается в инструкции. Наиболее часто встречается метод, приведенный на схеме ниже.

Стандартная схема подключения терморегулятора.

Шаг 7. Производится заливка стяжки. Как правильно ее залить, можно посмотреть здесь.

Греющий кабель – характеристики

Мощность становится основным критерием для тех, кто заинтересован в покупке греющего кабеля.

Её выбирают в зависимости от места эксплуатации:

• 5 Ватт – при подземных коммуникациях.
• 10-20 Ватт – тоже для укладки под землёй, но если камень идёт снаружи.
• 20-50 Ватт – для трубопроводов, идущих по воздуху.
• 50-150 Ватт – если обогреватель в качестве основного источника – в тёплых полах.

Температурный режим тоже имеет значение. Есть высокотемпературные изделия, способные выдержать до 190 градусов, среднетемпературные и низкотемпературные. Последние две разновидности выдерживают, соответственно, 120 и 65 градусов. От этого и стоит исходить, выбирая провод для обогрева водопроводных труб.

Сколько потребляет греющий кабель?

Каждый потребитель часто задумывается об этом, в первую очередь. Ни один специалист не сможет заранее рассчитать точный ответ. Ведь он зависит от большого количества факторов.

Потребление определяется следующей группой показателей:

1. Разновидность выбранного греющего кабеля.
2. Мощность и длина.
3. Диаметр, теплоизоляция трубы.
4. Погодные условия.
5. Место расположения такого изделия, как провод нагревательный.

При использовании таких труб можно рассчитать потребление, но лишь приблизительно.

Для этого достаточно использовать следующую схему:

Сначала надо узнать, какое номинальное потребление, рассчитанное производителем.

• При наличии теплоизоляции потребление снижается примерно в два раза.
• При круглосуточной работе надо количество часов в сутках умножить на 30 дней, потом результат перемножают с потребляемой энергией. Тогда получают характеристику, которой должен обладать провод для обогрева водопроводных труб.
