Советы
Советы мастеров по установке подрозетника в ГКЛ:
- Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
- Размер коронки для стандартного подрозетника 68 мм.
- Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
- Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
- Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.
Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика
Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника
Правила установки подрозетников
- Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.
- Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.
- Правильно установленный подрозетник, должен очень крепко держаться в гнезде.
Критерии подбора установочной коробки
Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.
Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:
- Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.

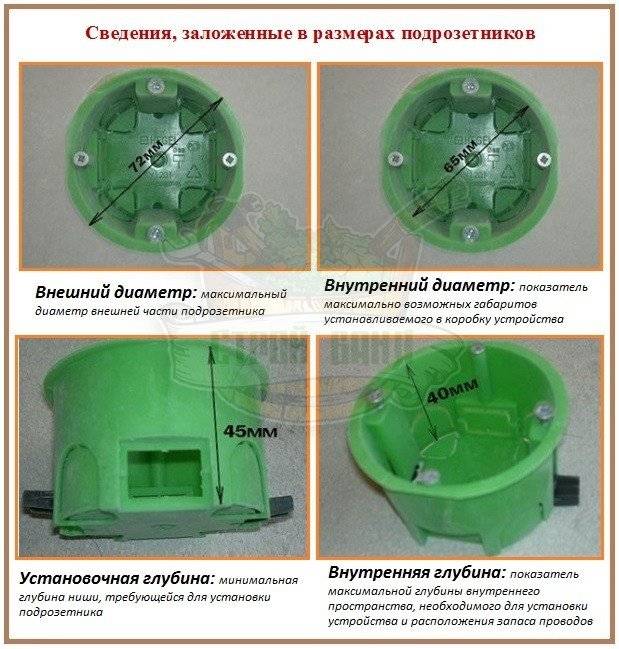

- Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
- Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.
Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».
Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.
Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.
Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

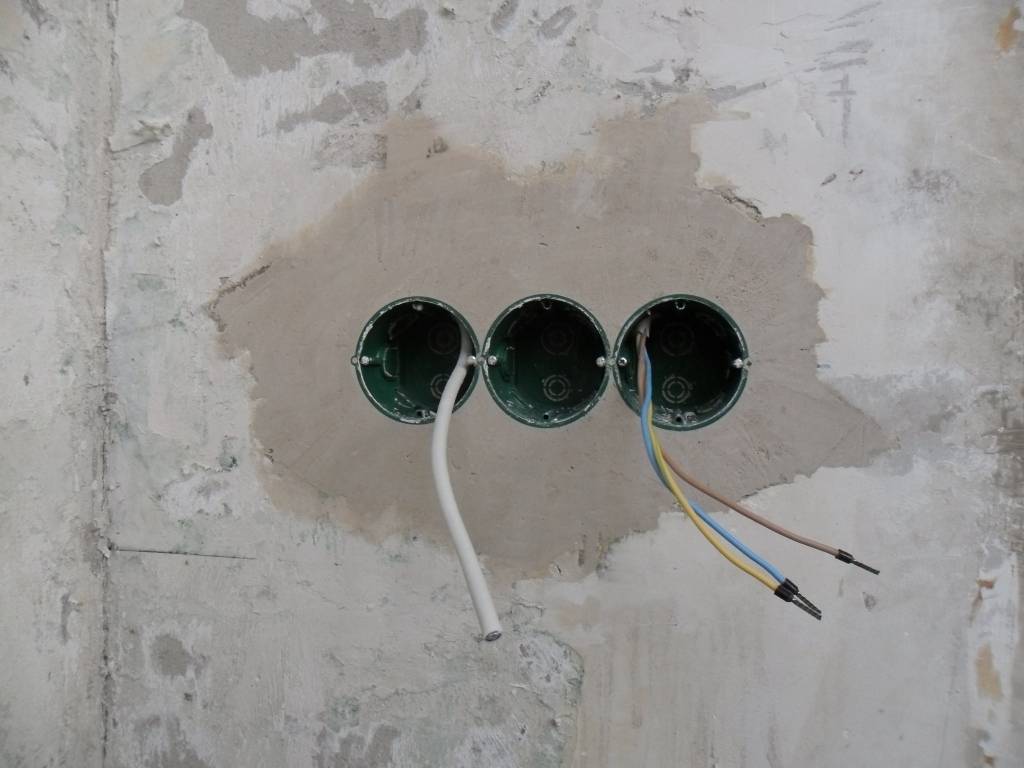

Кирпичная стена, подрозетники, штукатурка и кафель
Последовательности действий при установке подрозетников в обычную кирпичную стену несколько отличается от работ по чистому бетону. Все приемы, инструменты и материалы здесь используются такие же, но есть некоторые нюансы, выполнение которых надо обдумывать заранее.
Подрозетник должен быть установлен заподлицо к внешней части стены. Если на бетон клеятся обои, то на кирпичную стену будет укладываться слой штукатурки. Конечно можно заранее прикинуть какая будет толщина штукатурки и вынести подрозетник немного вперед, но мороки при этом будет на порядок больше, чем при простой установке. Когда же планируются розетки в ванной или на кухне, где дополнительно будет уложена плитка, то расчеты еще больше усложняются.
Долгий и сложный путь решения проблемы заключается в тщательных измерениях после каждого этапа работ – размечается место, к нему подводится проводка, накладывается штукатурка, в ней вырезается отверстие, потом то же самое делается с плиткой во время ее укладки.
Гораздо проще будет сделать первоначальное углубление в стене, куда можно будет спрятать провод (его желательно плотно скрутить и закрепить по центру). Дальше закрыть отверстие крышкой – ее можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно шпаклевать. Если будет укладываться плитка и надо выдержать симметрию, то нелишне будет заранее прикинуть, каким рисунком она будет укладываться в этом месте.
В этом видео показано как установить подрозетники на гипсовую штукатурку:
Когда штукатурка или плиточный клей застынут, то начинается непосредственно монтаж самого подрозетника – одного или для блока розеток. По нужным координатам аккуратно, чтобы не зацепить провод, высверливается отверстие (если это плитка, то в момент сверления надо непрерывно поливать коронку или сверло). Дальше выполняется стандартная установка выбранных подрозетников – накладывается замазка, в нее утапливается сама коробка, счищается лишний раствор и после его застывания все готово к монтажу розетки.
Кирпичная стена, подрозетники, штукатурка и кафель
Последовательности действий при установке подрозетников в обычную кирпичную стену несколько отличается от работ по чистому бетону. Все приемы, инструменты и материалы здесь используются такие же, но есть некоторые нюансы, выполнение которых надо обдумывать заранее.
Подрозетник должен быть установлен заподлицо к внешней части стены. Если на бетон клеятся обои, то на кирпичную стену будет укладываться слой штукатурки. Конечно можно заранее прикинуть какая будет толщина штукатурки и вынести подрозетник немного вперед, но мороки при этом будет на порядок больше, чем при простой установке. Когда же планируются розетки в ванной или на кухне, где дополнительно будет уложена плитка, то расчеты еще больше усложняются.
Долгий и сложный путь решения проблемы заключается в тщательных измерениях после каждого этапа работ – размечается место, к нему подводится проводка, накладывается штукатурка, в ней вырезается отверстие, потом то же самое делается с плиткой во время ее укладки.
Гораздо проще будет сделать первоначальное углубление в стене, куда можно будет спрятать провод (его желательно плотно скрутить и закрепить по центру). Дальше закрыть отверстие крышкой – ее можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно шпаклевать. Если будет укладываться плитка и надо выдержать симметрию, то нелишне будет заранее прикинуть, каким рисунком она будет укладываться в этом месте.
В этом видео показано как установить подрозетники на гипсовую штукатурку:
Когда штукатурка или плиточный клей застынут, то начинается непосредственно монтаж самого подрозетника – одного или для блока розеток. По нужным координатам аккуратно, чтобы не зацепить провод, высверливается отверстие (если это плитка, то в момент сверления надо непрерывно поливать коронку или сверло). Дальше выполняется стандартная установка выбранных подрозетников – накладывается замазка, в нее утапливается сама коробка, счищается лишний раствор и после его застывания все готово к монтажу розетки.
Установка подрозетников своими руками.
Первое, что необходимо сделать, при установке подрозетника любого вида – это разметить место его будущего размещения на стене. А вот далее процесс монтажа будет уже определять материалом, из которого последняя была сделана.

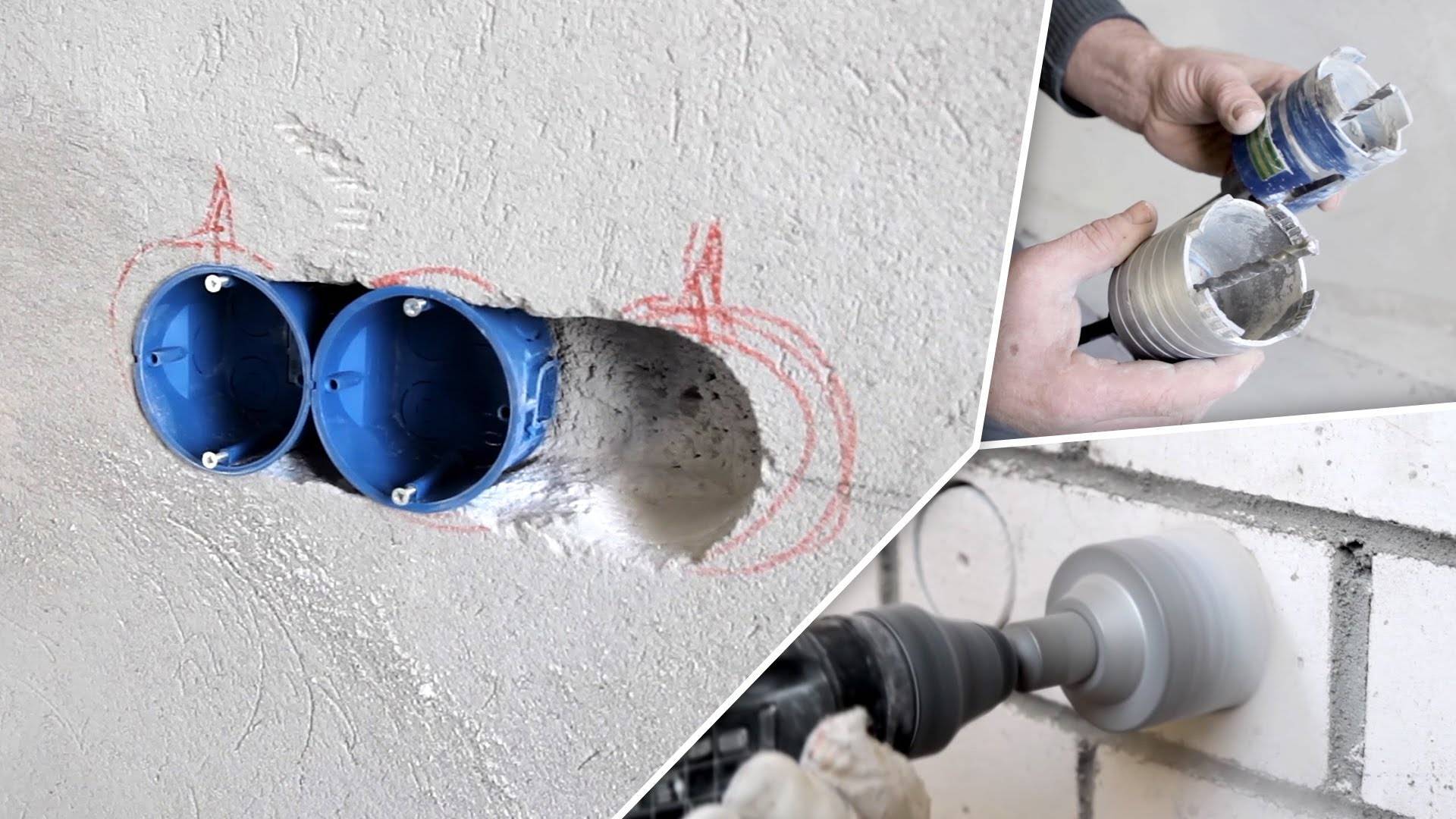

Установка подрозетников в бетонную стену.
Если вам необходимо установить подрозетник в бетонную стену, вам понадобится первым делом сделать нишу в стене, габаритами немного более самого подрозетника. Для этих целей может использоваться:
1. Цилиндрическую коронку необходимого диаметра по бетонным (кирпичным) стенам.
Такая коронка в своей середине имеет направляющее сверло с победитовым наконечником. Причем непосредственно на самой коронке могут располагаться как победитовые напайки, так и алмазное режущее напыление.
Для справки: коронка с алмазным напылением позволяет делать более качественное отверстие, но она стоит дороже свое собрата с победитовыми напайками. Зато при работе с последним допускается использование перфоратора в ударном режиме, а при алмазном напылении – нет, так как такой режим быстро повреждает саму коронку.
Само отверстие, как я уже обмолвился выше, делается при помощи перфоратор или дрели, глубиной на 4-5 мм больше самого подрозетника.
2. Болгарку.
С ее помощью вырезаются прямоугольные пазы по всему периметру отверстия, после чего из его центра выбивается бетон.
После того как отверстие в бетонной стене будет готово, подрозетник крепится в данном углублении на штукатурную либо гипсовую смесь с одним главным условием: расположение винтов крепления будущей розетки (выключателя) должно быть в линию по уровню.
Но не забудьте, что внутрь подрозетника перед его монтажом должна быть введена проводка. Отверстие под ввод проводки делается в корпусе подрозетника. При этом разметка места под прорезку таких отверстий в подрозетнике, скорее всего, будет уже обозначено производителем.
Установка подрозетников в бетонную стену видео
Установка подрозетников в кирпичной стене.
Осуществляется тем же самым образом, что и монтаж их в бетонную стену.
Установка подрозетников в кирпичной стене видео
Установка подрозетников в гипсокартон, ДСП.
Основное отличие установки порозетника в гисокартон либо другой листовой материл состоит в способе проделывания отверстия в стене, а также виде его крепления. В остальном же все опять идентично выше описанному.
Итак, отверстие в гипсокартоне (ДСП) под будущий подрозетник всегда делается цилиндрической коронкой по дереву необходимого диаметра. Затем в него необходимым образом (каким – описано выше) устанавливается подрозетник и закрепляется при помощи зажимных элементов, предусмотренных конструкцией последнего.
После установки подрозетника производится монтаж розеток (выключателей) в соответствии с ПУЭ (правила установки электроустановок).
Если будете осуществлять данные работы самостоятельно, обязательно найдите и изучите данные правила, ведь, как известно, короткое замыкание электропроводки — одна из самых распространенных причин пожара, а значит – только соблюдение ПУЭ поможет сохранить вашу жизнь и имущество!
Установка подрозетников в гипсокартон видео
Место для розетки
Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:
- Расстояние пол–розетка — 30 см.
- Расстояние пол–выключатель — 90 см.
- Расстояние розетка–стена — 18 см.
Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.
В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.
Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.
Подготовка отверстия под розетку или выключатель
Когда Вы выбрали место для установки розетки или выключателя, приступаем к основному процессу работы — подготовке отверстия в гипсокартоне. В это отверстие закрепляется пластиковый подрозетник.
Приобретая подрозетник в магазине обратите внимание чтобы он был специально для гипсокартона, а не для простой стены. Подрозетник для гипсокартона отличается наличием специальных лапок передвигающихся на винтах для закрепления в листовом материале
Последовательность выполнения работ следующая:
Размечаем высоту расположения розетки и с помощью уровня проводим горизонтальную и вертикальную линии.
Совет: Если в данном месте предполагается установка группы розеток, то вертикальные линии располагаем на расстоянии 72 мм, именно столько необходимо чтобы подрозетники встали на место не перекрывая друг друга упорной окантовкой.
Закрепив коронку на 68 мм в шуруповерт высверливаем отверстие, установив направляющее сверло точно в перекрестие линий. При отсутствии дрели или шуруповерта можно использовать пилки по металлу.
Если гипсокартоном обшита капитальная стена, убедитесь что подрозетник не будет в неё упираться, в противном случае, используя перфоратор (если есть) или долото по бетону, придется снимать слой бетона на стене.
Когда все отверстия готовы можно переходить к установке подрозетников.

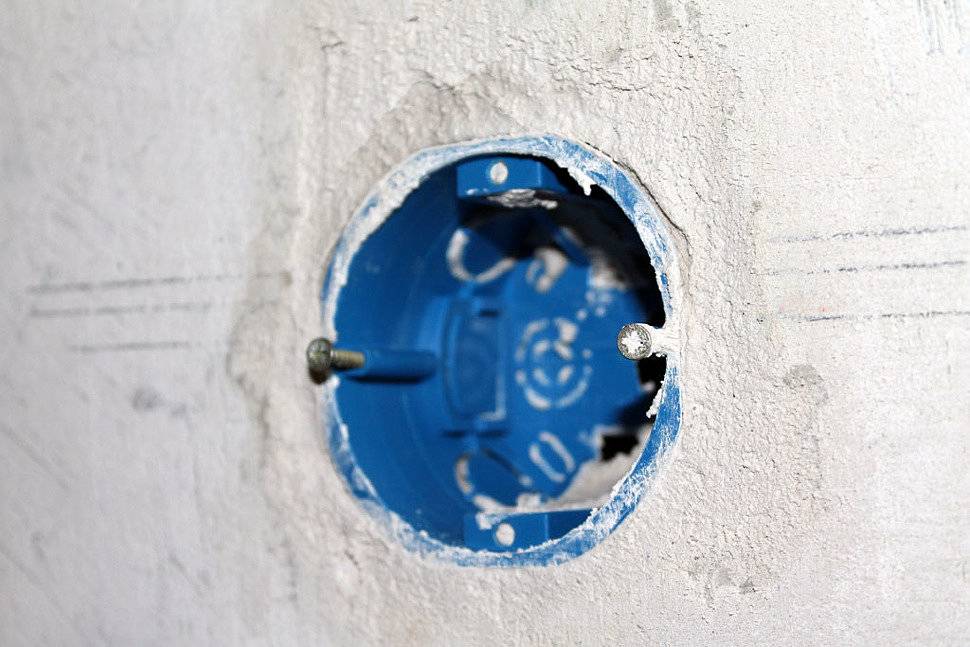

Установка подрозетников
Монтаж подрозетника в полнотелую стену производится в таком порядке:
- любым подручным инструментом на тыльной стороне подрозетника вырезается отверстие для провода. Здесь уже имеются просечки для нескольких отверстий — следует выбрать подходящее. Через отверстие в подрозетник прокладывают провод;
- при подключении розетки наружную общую изоляцию кабеля подрезают так, чтобы она оставалась в месте прохода сквозь отверстие в стенке подрозетника. Этим предотвращается повреждение жил о края отверстия;
- ввыемку закладывают небольшое количество гипсового, алебастрового или цементного раствора. Не допускается заменять его строительной пеной, так как это горючий материал (вспененный полимер полиуретан);
- Устанавливают подрозетник в выемку, так чтобы передний его край оказался заподлицо с поверхностью стены. Излишки раствора удаляют, а при его недостатке — добавляют шпателем;
- когда раствор чуть схватится, его следы удаляют с внутренней поверхности подрозетника.
Установка подрозетника в каркасную стену производится так:
- деталь заводится в отверстие, так чтобы отбортовка на торце уперлась в стену;
- вращением специальных винтов подтягивают прижимные планки, так чтобы стена была зажата между ними и отбортовкой.
Как выбрать правильно
Выбирают модель на основании первичного анализа ситуации внутри дома.
Обратите внимание на тип основной поверхности. Для полнотелых перегородок из бетона, газобетона, кирпича, пеноблока – простой подрозетник без дополнений
Виды подрозетников в зависимости от стены
Пустотелые строения из гипсокартона, фанеры, ДСП или иного аналогичного материала потребуют использования стаканов с лапками-зажимами. Они закрепляют подрозетник внутри стены.
Типы стаканов в зависимости от глубины основания
Под одну точку выхода электричества требуется один подрозетник. Нужно продумать, сколько отверстий для подключения электроприборов сделать. Если будет рядом три розетки – ставят три стакана, когда два переключателя рядом, устанавливают два подрозетника.

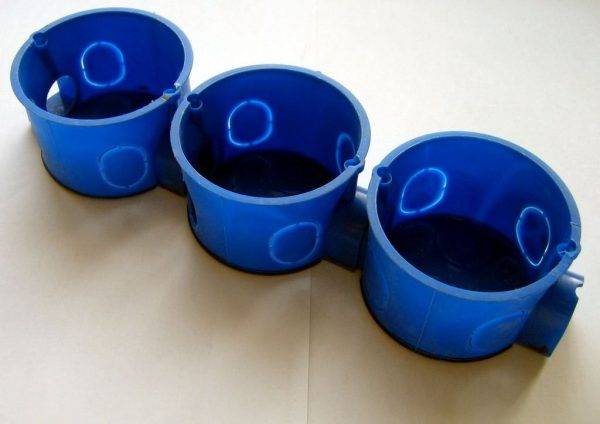

Сцепляемые подрозетники
Широкий ассортимент позволяет выбрать внешний вид – габариты, форму. Почти всегда устанавливают стандартную круглую модель, есть и квадратная.
По размерам выделяют две группы товаров – с внешним диаметром 60 или 68 мм и глубиной 40-45 мм. Популярны изделия 68*45 мм, внутри которых умещаются создаваемые реле.
Не менее важная информация по теме: Коронка по гипсокартону 68 мм
Для установки блока из нескольких стаканов используют изделия с крепежами по бокам. Тогда подрозетники можно сцепить вместе, что обеспечивает лучшую фиксацию. Прижимные винты будут отдельно у каждого стакана внутри общего блока.
Важно выбирать изделия хорошего качества
Некоторые изготовители выпускают продукцию с увеличенным внутренним пространством. Это позволяет подключать через одну вставку сразу несколько розеток.
Популярен негорючий пластик, модели легко устанавливать в бетон или композитный материал.
Модификации коробок в зависимости от материала
Есть устаревший формат – металлические коробки, которые часто врезают в деревянных постройках. Готовую продукцию невозможно обработать сваркой. Поэтому их паяют.
Не менее важная информация по теме: Чем просверлить бетон
Монтируем подрозетник
Виды подрозетников
Установка данного изделия не отличается сложными манипуляциями, однако для деревянной, бетонной, кирпичной и гипсокартонной стены алгоритм действий будет незначительно изменяться. Ниже приведены пошаговые инструкции, как установить подрозетник своими руками в каждом указанном случае с подробным описанием и фото.
На данном этапе порядок и технология действий для каждого типа стен будет различаться.
При установке в бетоне и кирпиче необходимо предпринять следующее:
- Наметить на поверхности стены контур будущей проводки в соответствии с запланированной ранее схемой.
- Определить место нахождения розетки или выключателя, отметить участок “крестиком”.
- Приложить к “крестику” купленный подрозетник (так, чтобы отметка находилась строго по центру) и обвести контур.
- Просверлить штробу, где глубиной сверления отверстия для подрозетника будет сумма высоты стакана и запаса в 5 мм.
- Вычистить полученное отверстие, примерить подрозетник.
- Вывести жилы внутрь просверленного круга, также сделать отверстие в задней стенке подрозетника и вытянуть через него жилы.
- Смочить отверстие, нанести тонкий слой шпаклевки и аккуратно поместите стакан.
- Выровнять поверхность, убрать излишки, дождаться высыхания.
В гипсокартоне установить подрозетник несколько легче:
- Нанести разметку, отметить контур подрозетника.
- Вырезать подходящее по размеру отверстие.
- Сделать в стакане дырку под провода, вытянуть их наружу.
- Вставить подрозетник в штробу.
- Закрутить винты, расположенные по бокам корпуса, пока стакан не сядет плотно.
Советы по установке розетки в гипсокартонной стене
Шаг 1 – Подготовительные работы
Для начала Вы должны подготовить все инструменты и материалы для крепления розетки в гипсокартоне. Чтобы самостоятельно установить изделие, у Вас должны быть:
- Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
- Строительный уровень и маркер для разметки отверстий.
- Индикаторная отвертка для проверки напряжения в сети.
- Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.
Шаг 2 – Штробление гипса
Итак, переходим ближе к основному процессу. Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.
Шаг 3 – Крепление подрозетника
Правильно закрепить подрозетник в гипсокартоне совсем не сложно. Как Вы видите, на корпусе находятся 4 винта: 2 под крепление самой коробки на стене и 2 для установки розетки. Для начала выведите провода для подключения из штробы наружу. После этого вырежьте в дне пластикового стакана отверстие под ввод питающих проводов. Далее аккуратно установите подрозетник в гипсокартон и с помощью двух винтов зафиксируйте стакан в штробе. Прижимные лапки с противоположных сторон надежно зафиксируют изделие в гипсокартонной стене.
Также Вы должны знать, что нормально закрепить розетку в гипсокартоне без подрозетника у Вас не получится, поэтому сразу же предусмотрите все возможные препятствия и удалите их перед установкой пластикового стакана.
Шаг 4 – Подключение проводов
Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне. Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.
Все что нужно сделать – подключить ноль (N, синий), заземление (PE, желто-зеленый) и фазу (L, как правило, коричневый) в соответствующие клеммы на корпусе розетки. Жилы затяните хорошо, чтобы контакт не ослабился и пластик не начал плавиться после установки и подключения, т.к. в этом случае может произойти короткое замыкание в электропроводке и как следствие – пожар в доме.
Когда Вы подключите все провода, можно вставить розетку в подрозетник и закрепить ее винтами. Крепление под гипсокартоном можно осуществить либо с помощью двух оставшихся винтов подрозетника либо установить корпус распором лапок самой розетки. После установки и подключения Вам останется только закрепить пластиковую рамку и декоративную крышку, что явно не составит труда.
Что такое подрозетник
Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.
Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.
Второе или правильнее сказать, другое название подрозетников, монтажные коробки.
Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.
Необходимые инструменты и материалы
Первым этапом работы можно считать подготовку инструментов и материалов, которые будут необходимы. Заранее подготовив все предметы нужные для монтажа, избавляются от отвлечения и потери времени на их поиск во время рабочего процесса. Итак, понадобятся:
- электроперфоратор, который будет иметь патрон стандарта СДС Плюс или СДС Макс/ болгарка/дрель;
- бур, подходящий для работы с бетонными основаниями, диаметр должен быть от пяти до восьми миллиметров, длина шестьдесят миллиметров;
- защита для глаз, желательно использовать маску, но можно надеть и очки;
- зубило;
- молоток;
- коронка, предназначенная для сверления бетона, со специальным хвостовиком СДС Плюс или СДС Макс;
- коронка с режущими кромками, выполненными из алмаза, чтобы просверлить бетон безударно;
- шпатель;
- любой сосуд, в котором можно будет замешать раствор;
- сухая смесь;
- миксер для перемешивания смеси.
Первым этапом работы можно считать подготовку инструментов и материалов, которые будут необходимы.
Некоторые нюансы
Нужно отметить, что важную роль при заделке играет консистенция (текучесть) приготовленной смеси. Если смесь густая полноценно вмазать коробку вряд ли получится. В случае с цементом утопить подрозетник на нужную глубину будет тяжело, возможно придется подбивать его молотком и есть риск расколоть изделие. В случае с гипсом можно просто не успеть выполнить требуемые действия — вставить, замазать и выровнять. Лучше всего зарекомендовал себя гипсовый алебастр. Нужная консистенция смеси определяется опытным путем (индивидуально) — одна и та же консистенция смеси у двух разных людей может дать различные результаты.
Не рекомендую использовать гипсовую штукатурку (Ротбанд, Теплон) для заделки коробок. Работать с таким материалом довольно хлопотно:
Эти две причины отнимают много времени. Использовать гипсовую штукатурку для вмазывания коробок можно, когда больше нет ничего под руками.
Нюансы установки мультибокса на плинтус
Что делать, если в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов?
В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.
Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно размещать не только электрические, но и телефонные розетки, а также разъемы интернет кабеля
Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник, необходимо проложить провод внутри плинтуса.
Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.
Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.
