Установка инфракрасного обогревателя своими руками

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

длительный срок эксплуатации;
бесшумность;
безопасность;
точечный нагрев;
возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Преимущества инфракрасного обогрева потолка

Такие системы отопления не сжигают кислород в помещениях в отличие от привычных электрических радиаторов. Именно дефицит кислорода часто вызывает дискомфорт у присутствующих в комнате, обогрев которой производится устаревшими методами.
Принцип действия теплого инфракрасного потолка не связан с движением воздуха, который поднимает осевшую на поверхностях пыль, как это случается при использовании тепловентиляторов и подобных им устройств.
Теплые потолки экономят электроэнергию. Это связано с тем, что работа пленочного ИК-нагревателя потребляет меньше электричества, чем, к примеру, теплый пол, в котором используются обычные термоэлементы.
Управлять инфракрасным потолком очень просто: уровень температуры в помещении контролируется при помощи специального пульта.
Обогрев помещения не сопровождается выделением вредных веществ, поэтому монтаж инфракрасного потолка можно выполнять даже в детской или спальне.
Монтаж потолочной системы обогрева несложен, его вполне можно осуществить самостоятельно.
В отличие от водяного отопления теплый потолок после правильной установки не требует обслуживания.
Главным преимуществом инфракрасного потолка является возможность использования всей его базовой поверхности, создавая основную систему отопления, имеющую достаточный запас мощности.

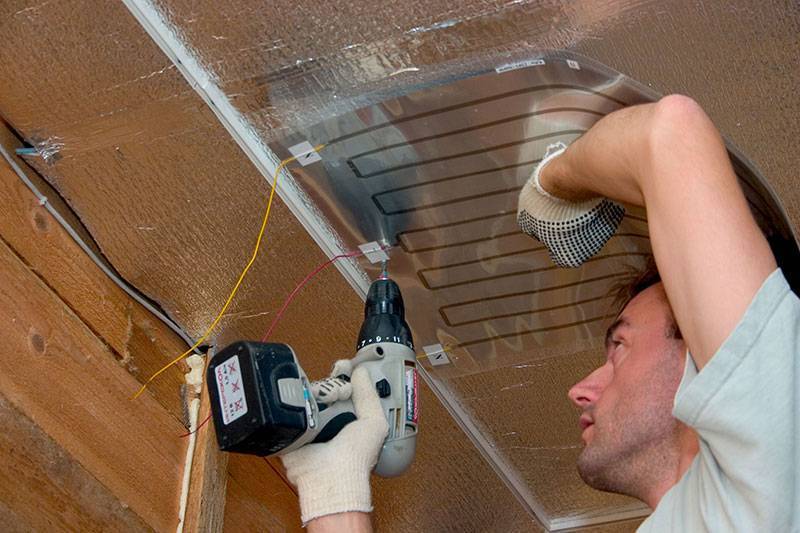

Повышение эффективности работы греющей пленки достигается применением отражающей термоизоляции, которая обеспечивает нижнее направление тепловых лучей с потолка вовнутрь помещения.

Особенности

Инфракрасные обогреватели обладают довольно интересным принципом работы. Они нагревают не сам воздух, а располагающиеся вокруг предметы за счет ИК-излучения. В результате те становятся теплыми, отдавая часть тепловой энергии в атмосферу – в помещении становится тепло и комфортно. Рассмотрим основные особенности ИК-обогревателей:

Самым ярким недостатком данных обогревателей является высокое потребление электроэнергии, что характерно для любого, даже самого экономного электроприбора.

Правильное распределение тепла. Если выполнить в помещении монтаж традиционных радиаторов, то вблизи полов будет прохладно, а вблизи потолков жарко. В случае с ИК-обогревателями полы будут теплыми, так как их будет греть ИК-излучение;
При правильном монтаже они не наносят вреда здоровью человека – если правильно установить это оборудование на штатном месте, то оно не окажет негативного воздействия на организм (в частности, не будет головных болей);
Быстрый прогрев помещений – согревают заметно быстрее, чем традиционные радиаторы;
Практически полная бесшумность – шумят разве что газовые приборы (да и то их практически не слышно);
Могут работать в помещениях с повышенным уровнем влажности;
Доступны к эксплуатации в уличных условиях, создавая комфортную обстановку на открытых площадках;
Отсутствие негативного воздействия на окружающую среду.

Установка ИК-обогревателя в жилой комнате создаст теплую атмосферу, в которой приятно не только отдыхать, но и работать.

Лучший потолочный инфракрасный обогреватель для дачи

Для установки на даче лучше всего подходит модель Алмак российского производства. Прибор имеет красивый корпус с закругленными углами, он прост в монтаже. Производитель выпускает большой ассортиментный ряд. В зависимости от мощности меняется вес, размер и цена прибора. В продаже есть образцы мощностью 500, 800, 1 000, 1 300, 1 500 Вт.

Цветовая гамма:

белый;
венге;
серебро;
бежевый;

Для установки на даче подойдет компактная модель Алмак ИК-5. Это низкотемпературный прибор, предназначенный для работы на малых площадях.

Характеристики

мощность – 500 Вт;
напряжение – 220 Вт;
зимнее отопление – 5 м²;
работа в межсезонье – 10 м²;
вес – 1,6 кг;
цвет – бежевый, белый.

Плюсы

легкий;
во время работы корпус не нагревается (модель подходит для деревянных построек);
удобен для комнат с большим количеством мебели;
универсальный цвет и дизайн – подходит для помещения любого стиля;
не светится во время работы;
экономичный.

Преимущества и недостатки

Любое оборудование обладает как положительными, так и отрицательными сторонами. К плюсам инфракрасных обогревателей можно отнести:

Экономичность (особенно при использовании приборов в роли дополнительного источника тепла).
Устройство не выжигает кислород.
Отсутствие вредного воздействия на здоровье человека (учеными доказано, что приборы могут даже положительно влиять на организм).
В случае монтажа на потолок занимают минимум места в комнате.
Безопасность для детей.
Бесшумная работа. Кроме того, изделия можно использовать в качестве источника света.
Многие модели оснащены встроенным терморегулятором, с помощью которого можно поддерживать оптимальный уровень температуры.
Тепло еще долго сохраняется, ведь нагретые предметы отдают энергию в пространство.
Инфракрасные системы устойчивы к воздействию влаги, поэтому их монтаж можно проводить в беседках, ванных комнатах или на террасах.

Единственным минусом изделий является их высокая цена.

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в 5 этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

Рулетка.
Пирометр.
Отвертка.
Шуроповерт.
Дрель (перфоратор).
Плоскогубцы.

Где и как установить ИК обогреватель?

На данной стадии определяются с местом крепления инфракрасного обогревателя. Его можно установить на стене, потолке, с уклоном.

ИК с мощностью до 800 Вт устанавливают в жилых помещениях. Если речь идет об общественных зданиях, то мощность начинается с 1,5 кВт.

Поверхность должна быть крепкой, чтобы выдержать груз в пределах 20-30 кг.

Нельзя устанавливать обогреватель рядом с пожароопасными предметами

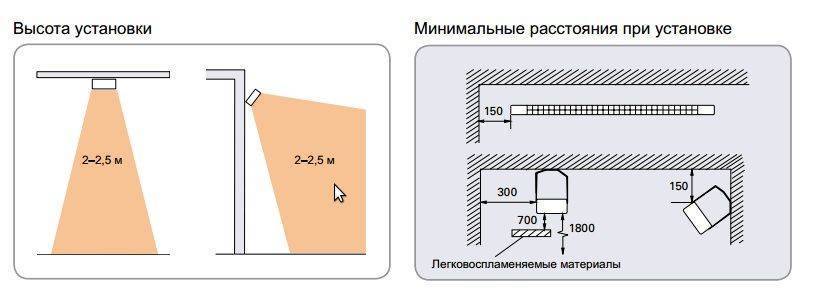

Место расположения и высота от пола

ИК рекомендуют устанавливать рядом с поверхностями, которые поглощают тепло. Хорошо подойдут дерево, ковры, каменные поверхности. Отражающие поверхности стоит обойти стороной, так как при использовании прибора владелец получит минимальный эффект. электропроводка должна быть протянута по негорючему основанию.

От специфики помещений во многом зависит место обогревателя. Существует оптимальная схема для размещения ИК в жилых домах. Выглядит она следующим образом:

Измерить самое холодное место, которое требует обогрева, может пирометр. В случае с установкой сразу нескольких обогревателей, он требуется обязательно.

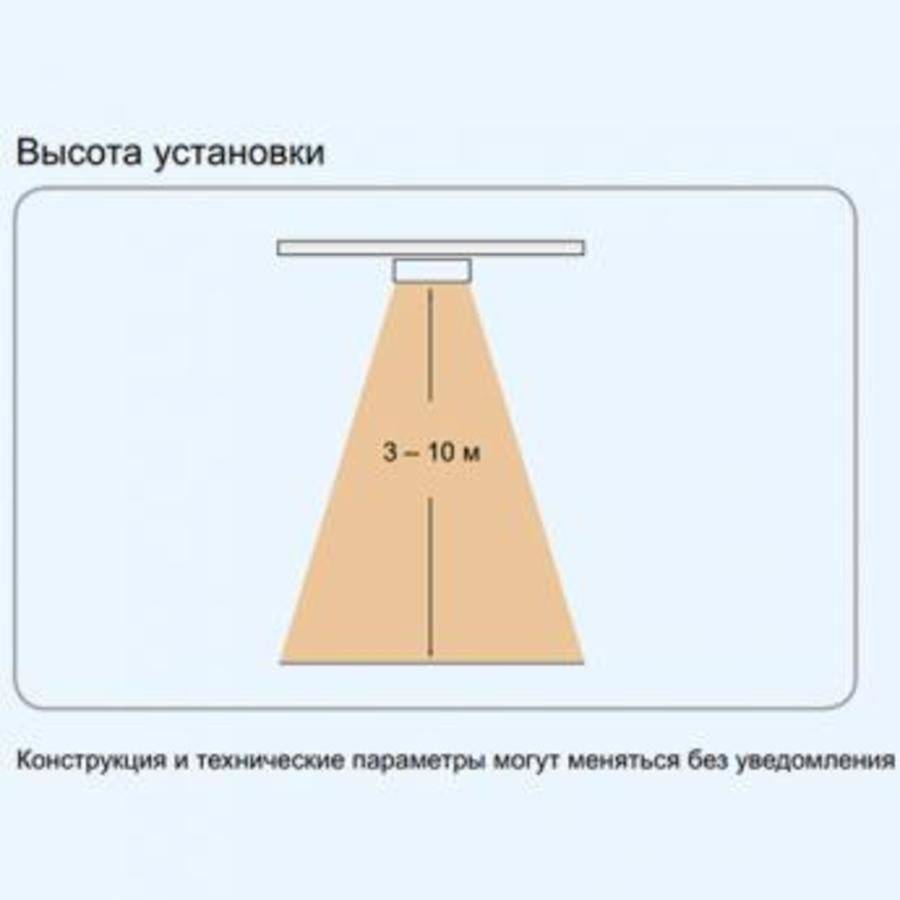

Высота от пола должна составлять 1,5 м в жилых помещениях. В случае, если человек проводит много времени под обогревателем, значение должно начинаться от 1,8 м.
Если установка высокотемпературного инфракрасного обогревателя проводится в общественных зданиях, офисах, то расстояние должно быть от 2 м.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.

Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки. Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым. Вставить в просверленные отверстия дюбеля. Установить крепеж

Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Установить крепеж. Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети

Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК.

Подключение к сети вместе с терморегулятором проходит в 4 этапа:

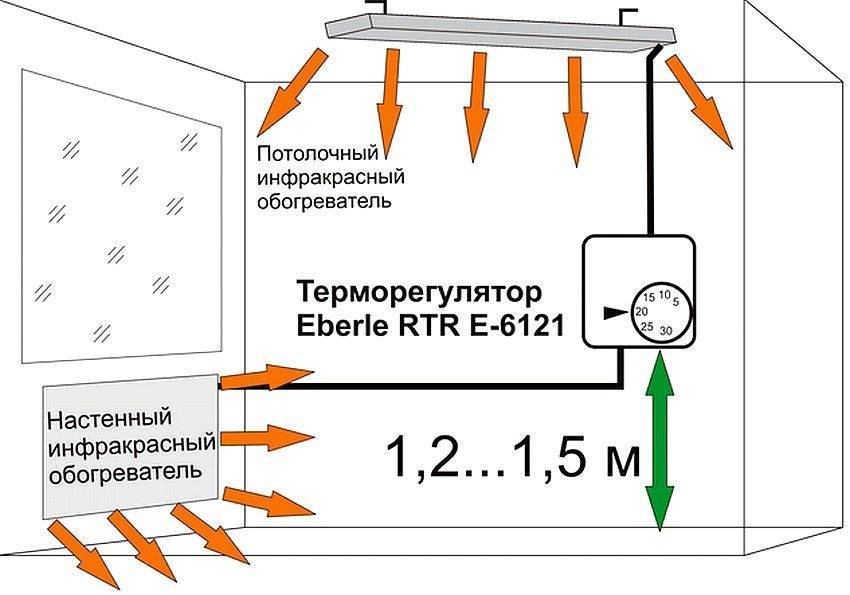

Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
Провод маскируют штукатуркой или специальными коробками.
Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Схема подключения нескольких обогревателей через терморегулятор

Подключение заключается в доводке кабеля нескольких приборов до терморегулятора. Далее термостат присоединяется к распределительной коробке.

Лучшим вариантов считается создание отдельного автомата в распределительном щите. Это предотвратит риск перегрузки.

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

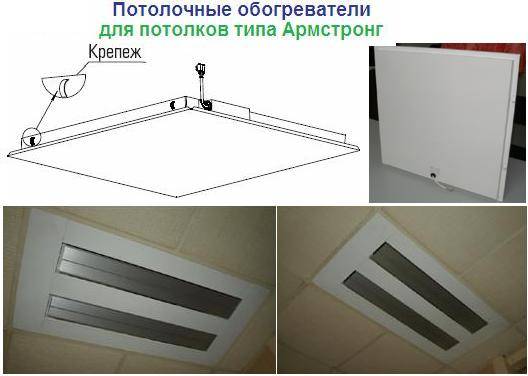

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны

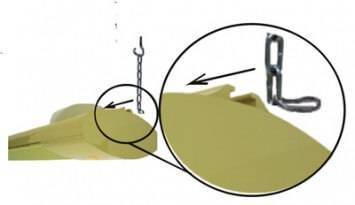

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

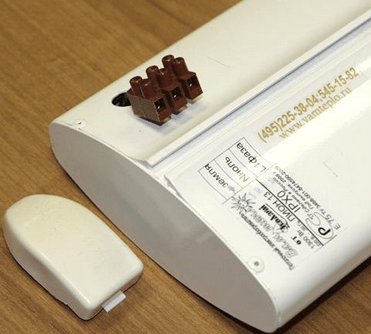

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Как подключить регулятор температуры

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

– Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

– Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

– Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

– Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

– Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

– Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

– Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Как правильно установить инфракрасный обогреватель

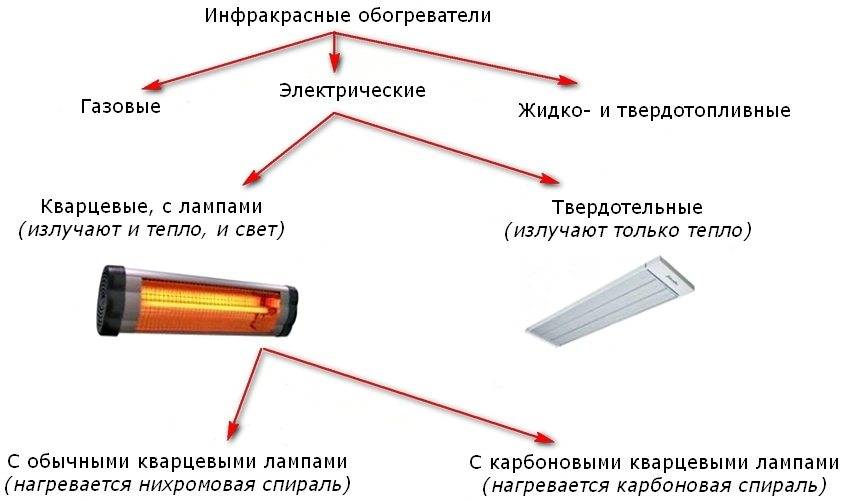

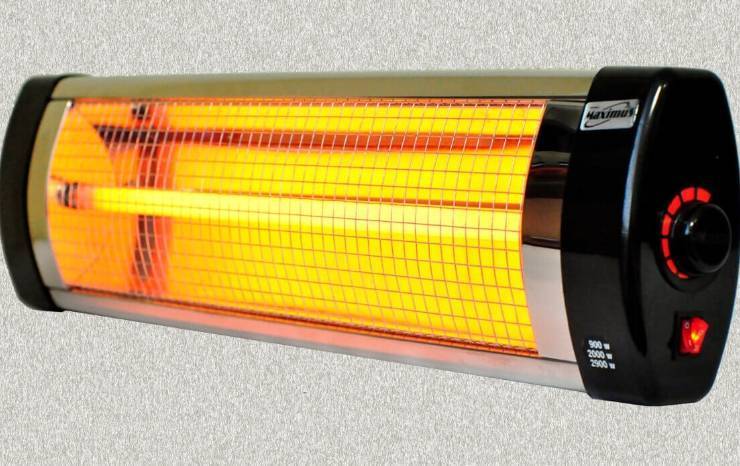

ИК отопительные устройства подразделяют по видам – приборы газовые и электрические.

Электрические модели инфракрасных обогревателей компактны и просто сконструированы. Оснащены электроизлучателями и работают от электрической сети, что является затратным для его обладателей.
Работа газовых обогревателей основана на сжиженном газе. Больше сгодятся для обогрева уличных помещений или хоз.построек. В зависимости от модели, возможна их работа на встраиваемых мини баллончиках с газом.

Помните, что устанавливая инфракрасный газовый обогреватель, использовать нужно те же инструкции, что и при монтаже электрических моделей.

Установка инфракрасных обогревателей может происходить 2 способами:

на стену
на потолок

Решение расположить ИК-обогреватель на стену будет более оптимальным размещением, потому что помещение в этом случае будет максимально прогретым, вплоть до пола. Если вы владелец квартиры с очень высокими потолками, а потому вам выполнять потолочный монтаж затруднительно, используйте настенную установку.

Чтобы ваше помещение было теплым даже в самую суровую зиму, необходимо верно рассчитать показатель мощности. Самой оптимальной является – на 10 кв.метров рассчитывайте 1 кВт мощности обогревателя ИК.

В случае, если монтаж ИК-обогревателя производится только для дополнительного обогрева, а не основного, тогда имеет смысл использовать меньшую мощность. Для такого случая на 20 кв.метров будет достаточной мощность в 1 тыс.Вт.

Важно знать, что более безопасным и комфортным в использовании вариантом будет несколько маломощных обогревателей, чем один, но излишне мощный. Монтаж последних крайне не рекомендован для жилых помещений

Проводка для инфракрасных обогревателей

Установка инфракрасного обогревателя должна осуществляться с использованием качественной проводки. При подключении этого прибора вам обязательно необходимо предусмотреть его заземление. Это необходимо в том случае если цепь прибора пробита, а вы решите делать его уборку влажной тряпкой. Провод должен быть медным и иметь высокое сечение. Мощность провода будет рассчитываться с учетом всех приборов, которые будут подключены к его цепи.

Благодаря этой перестраховке вы сможете защитить себя от удара током. Когда выполняете подключение инфракрасного обогревателя, вам следует знать, что они строятся по двум принципам. Внутрь него могут закладывать:

Кабель.
Графитовую пленку.

В обоих случаях вам необходимо герметизировать все соединения. Если определенный участок устройства сломается, тогда они все равно будут работать. Забивать эту пленку гвоздями категорически запрещается. Вы можете нарушить ее конструкцию и подвергнуть себя опасности. При укладке постарайтесь все делать самостоятельно.

Также вам необходимо обратить внимание на ее гидроизоляцию. Она должна быть надежно защищена от попадания влаги

Это станет дополнительной гарантией ее безопасности. Прежде чем подключить инфракрасный обогреватель несколько раз проверьте все элементы конструкции. Если вам интересно, тогда можете прочесть, как установить проточный водонагреватель.

Кроме этого, все эти правила применимы в следующих случаях:

Если у вас появилось желание подключить инфракрасный обогреватель на стене.
Когда вы обустраиваете систему теплый пол.
Если на вашей стене находится панно с кабелем обогрева.

Подключение инфракрасного обогревателя своими руками должно проводиться с использованием техники безопасности.

Балансируйте все нагрузки

Данный процесс автоматизированный. Он дает возможность управления нагрузкой на газовые термостаты. Перед собой вы сможете увидеть некоторые примеры таких случаев. В чем заключается основной момент и почему так необходимо выбрать этот вариант? При достаточно оптимальных условиях теплоизоляции помещения и выхода инфракрасного обогревателя в действие, терморегулятор работает всего 20 минут в час для поддержки нужной температуры.

Таким образом можно снизить большую нагрузку в 3 раза, что является очень важным, выполняя монтаж. Желательно выбрать данный вариант, выполняя монтаж и подключение. Вам потребуется основной материал – короб, в который нужно уложить провода. Если необходимо осуществить скрытую работу в стене, то потребуется гофра.

Меры безопасности

Следует учитывать, что монтаж ИК-панелей подразумевает работу с электричеством

Очень важно соблюдать предельную осторожность и следовать правилам безопасности:

Запрещается проводить установку инфракрасного обогревателя на потолок, если рядом расположены пожароопасные предметы.
Электрическая проводка должна быть расположена на негорючем основании.
Крепежные детали не должны соприкасаться с нагревательным элементом.
Не рекомендуется устанавливать приборы мощностью больше 800 Вт в жилых помещениях.
До окончания монтажных работ нельзя подключать прибор к сети.

Для более эффективной работы устройства рекомендуется в размещать прибор вблизи предметов, хорошо поглощающих тепло: каменные стены, дерево, ковры и т.д Специалисты не советуют проводить монтаж обогревателя вблизи отражающих поверхностей, ведь это снижает эффективность изделия. Крепежная поверхность должна быть крепкой, ведь некоторые конструкции весят около 30 кг, хотя большинство из них имеют меньший вес.

Установка инфракрасных обогревателей

Если вы используете инфракрасные газовые обогреватели, их монтаж на стену выполняется точно так же, как и в случае с электрическими моделями.

Монтаж инфракрасных обогревателей осуществляется двумя способами – на стены или на потолки. Оптимальным является настенное размещение, так как в этом случае ИК-излучение будет прогревать помещения максимально равномерно, в том числе доставая до полов. В некоторых случаях, когда потолки очень высокие и монтаж затруднен, прибегают к настенной установке.

Установка инфракрасного обогревателя на потолок начинается с выбора высоты размещения. В случае с жилыми комнатами оптимальная высота составляет 2,5-3 метра. Обычно этот параметр указывается в паспортах на оборудование – чем больше мощность, тем выше подвес. В противном случае возможно ухудшение самочувствия и появление головных болей.

Выполняя настенное размещение, необходимо убедиться, что инфракрасные обогреватели будут находиться на удалении от мест сосредоточения людей. Например, монтаж вблизи рабочего места приведет к тому, что слишком интенсивное излучение вызовет дискомфорт в кожных покровах и головную боль. Также возможно проявление других неприятных симптомов.

Подключение через терморегулятор включаемый в розетку

Основной недостаток предыдущей схемы – отсутствие автоматической регулировки работы обогревателя. Он решается использованием терморегулятора.

При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.

Основные недостатки

— привязка к расположению розеток

Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.

— необходимость покупки доп. оборудования – терморегулятора для розетки

Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.

— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору

Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.

— Внешний вид монтажа

На виду остаются все проводники, занимается розетка.

Преимущества:

— Простота

Реализация не требует никаких подготовительных работ или навыков и знаний.

— Возможность автоматической регулировки и поддержания нужной температуры

Вы получаете полностью автоматизированную систему отопления.

Как работает терморегулятор?

Такой регулятор состоит из двух основных узлов:

Датчика температуры, установленного возле источника тепла и/или в отапливаемом помещении.
Блока управления, обрабатывающего сигналы температурного датчика.

Эти конструкционные элементы взаимодействуют между собой по следующей схеме:

Блок управления получает программу работы обогревателя, в которой указан температурный режим в помещении или степень прогрева нагревательного элемента.
Датчик температуры считывает «градусы» в комнате и/или у нагревательного элемента, предавая эту информацию на блок управления.
Блок управления включает нагревательный элемент в том случае, если переданная датчиком температура меньше запрограммированного значения. И выключает инфракрасную панель, если температура в комнате или у нагревательной пластины превысит запрограммированный параметр.

В итоге потолочные и настенные инфракрасные обогреватели с терморегулятором расходуют только нужный «объем» электроэнергии, прогревая помещение только до нужной температуры. При этом калибровка теплоотдачи и температуры осуществляется с шагом 0,1-1,0 °C

Типовые разновидности терморегуляторов

Современные производители выпускают два типа терморегуляторов:

Механические приборы. У таких регуляторов в качестве датчика температуры используется особая пластина или диафрагма из чувствительного к температурным деформациям материала. Поэтому блока управления у термомеханических регуляторов, по сути, нет. Пластина смыкает или размыкает контакты электрической цепи, питающей инфракрасный нагреватель, под «влиянием» фактической температуры в доме. А все регулирование заключается в фиксации заданной температуры с помощью механического рычага, с помощью которого позиционируют элементы пластинчатого датчика температуры.

Главное достоинство такого регулятора – возможность работы без подачи электричества к прибору.
Главный недостаток – низкая точность калибровки – от 0,5 до 1 °C.

Схема подключения инфракрасного обогревателя к терморегулятору

Электронные приборы. Температурный датчик такого прибора фиксирует тепловое излучение, считывая электромагнитные волны определенной частоты. При этом контролируется и температура «за бортом», и градусы в доме. Блок управления такого контроллера принимает сигналы от датчика и обрабатывает их по заложенному алгоритму (программе). У электронных приборов только цифровые органы управления. Алгоритм обработки сигналов от датчика задается с помощью заводских программ или кнопок на корпусе. Информация о температуре и режимах работы выводится на дисплей.

Основное достоинство такого прибора – высокая точность – калибровка осуществляется с шагом 0,1 °C. Кроме того, наблюдается некоторая автономность управления. Например, инфракрасные обогреватели с терморегулятором для дачи можно запрограммировать на неделю работы по температуре воздуха за пределами дома и даже не выезжать загород для контроля и корректировки работы системы отопления. Механические регуляторы так не могут – пользователю придется «крутить колесико» настройки практически ежедневно.
Основной недостаток – работа только при наличии напряжения в сети.

Как подключить терморегулятор к инфракрасному обогревателю?

При монтаже терморегулятора нужно ориентироваться на следующие общепринятые правила:

В каждое отапливаемое помещение монтируется отдельный регулятор.
Между датчиком температуры и опорной поверхностью нужно установить теплоотражающий экран.
Инфракрасные обогреватели потолочные с терморегулятором не могут быть мощнее 3 кВт.
Рекомендуемая высота размещения – 1,5 метра от уровня пола.

Сам монтаж прибора выполняется следующим образом:

От центрального щита к регулятору «тянут» отдельную линию, которая заканчивается на входящих клеммах «нуля» и «фазы».
От регулятора к обогревателю тянут подающую электроэнергию линию, стартующую от исходящих клемм «нуля» и «фазы».
К соответствующим разъемам терморегулятора подключают внешние датчики температуры, соединяемые с регулятором с помощью отдельных линий или беспроводных протоколов связи.

Точные схемы монтажа приводятся в паспортах к конкретным моделям регулирующих приборов.

Выбор инфракрасного обогревателя

При выборе этого прибора необходимо правильно выбрать его мощность. Мощность этих приборов вам необходимо выбирать с помощью специального калькулятора. При этом вам необходимо отбрасывать все запасы. В некоторых случаях вы можете вводить размеры и типы окон, через которые тепло может выходить. Если лампы перевесить вы сможете, то окна передвинуть вы не сможете. Именно поэтому вам необходимо рационально рассчитать объем температуры.

Благодаря этому вы самостоятельно сможете подключить инфракрасный обогреватель. При необходимости разбить эту систему отопления нужно на каскады. В зависимости от необходимой температуры за окном мощность обогревателей можно менять.

Читайте: самое дешевое отопление для дома.

Монтаж

Для монтажа ИК обогревателей потребуется стандартный набор инструментов, который есть практически любом доме. Для установки понадобится:

шуроповерт;
плоскогубцы;
несколько отверток;
рулетка.

Устанавливая ИК обогреватели следует помнить, что они должны располагаться на определенной высоте. Обычно она составляет от 2,2 до 3,5 метров. Устройство обогрева должно находиться на 0,5 метра выше макушки самого высокого члена семьи. Кроме того, не следует размещать эти устройства обогрева, близко от постоянных мест нахождения людей, так как это может негативно сказаться на здоровье последних. Как показывает практика, идеальное место для его монтажа – возле окна.

Чтобы понять, как правильно установить это устройство, следует заранее составить подробную схему и произвести необходимые расчеты, особенно если в помещении монтируется несколько ИК обогревателей. Запомните, они не должны подключаться от одного источника сети. Их работа должна быть параллельной. Рекомендуется сделать отдельный автоматический прибор чтобы избежать перегрузок, на распределительном щитке.

Если вы намереваетесь установить , то этот процесс будет значительно сложнее чем монтаж его электрического аналога. Ведь для его работы потребуется регулярная заправка газом. Чаще всего подобные приборы обогрева устанавливают в летних кухнях, верандах, детских площадках и т.д. Но производить монтаж газового ИК обогревателя самостоятельно не следует. Этим должен заниматься специалист, так как работа с газом достаточно рискованное мероприятия и тут потребуется наличие соответственных навыков и опыта.

Установка инфракрасного обогревателя
