УШП фундамент своими руками: расчет и технология о процессе

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

• цемента;
• песка;
• щебня;
• воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Технология строительства утепленной шведской плиты

Итак, разберемся в устройстве УШП по шагам с небольшими комментариями.

Подготовка верхнего слоя грунта. С участка под строительство убирается верхний плодородный слой почвы и проводится выравнивание. Этот шаг необходим для меньшего расхода материалов (в большей мере бетона), поэтому лучше изначально выровнять площадку под фундамент и уложить на нее геотекстиль; Засыпка песка и его трамбовка. Как правило, применяют послойную (толщиной 8-10 см) засыпку песка с последующей проливкой водой и трамбовкой вручную или при помощи специального оборудования. Толщина конечного утрамбованного слоя должна быть не менее 15-20см; Создание дренажа вокруг фундамента и прокладка труб наружных инженерных коммуникаций (канализация, электричество, водоснабжение); Укладка слоя утеплителя в виде экструдированного пенополистирола, а также установка опалубки из того же материала; Монтаж системы «теплый пол» с выводом труб к коллекторам в местах их будущего размещения; Армирование плиты; Заливка бетона с толщиной слоя не менее 10 см

На данном этапе важно проводить трамбовку бетона с помощью специальных вибраторов; Набор прочности бетона. На этом этапе, в течение не менее 28 дней, нужно поливать готовую УШП плиту водой для предотвращения растрескивания и для способствования набору марочной прочности; Шлифовка поверхности и её выравнивание

В домах, построенных на утепленной шведской плите, держится комфортный климат и отсутствует влажность, это не позволяет распространяться грибку и плесени. Шведские технологии рассчитаны на большие статические нагрузки, поэтому трещин в каркасных и блочных зданиях на таких основаниях не наблюдается.

Стоимость утепленной шведской плиты зависит от многих факторов. Основные — это привлечение высококлассных мастеров и использование особенного утеплителя. Стоимость строительства всегда можно снизить, выполняя все работы своими руками

Важно учитывать явные преимущества будущей эксплуатации жилья: высокая теплоотдача снизит затраты и существенно сэкономит бюджет, что при современных ценах на топливо становится все более актуальным. Если все же данный вид фундамента вас по каким-либо параметрам не устраивает, вы всегда можете посмотреть в сторону ленточного фундамента, который по затратам будет более демократичным. Узнать количество бетона и его стоимость можно, воспользовавшись калькулятором ленточного фундамента

Узнать количество бетона и его стоимость можно, воспользовавшись калькулятором ленточного фундамента.

Чтобы наглядно увидеть возведение утепленной шведской плиты, посмотрите ролик ниже:

Фундамент «плита шведская» — назначение и область применения

Задумываясь о конструкции фундаментной основы, большинство застройщиков выбирают между ленточной, плитной и свайной конструкциями. Однако современные строительные методы и инновационные технологии позволяют соорудить принципиально новый фундамент. Плита шведская представляет собой мелкозаглубленную основу плитного типа, изготовленную из бетона и усиленную арматурным каркасом.

Шведская фундаментная плита представляет многослойную конструкцию. Сооружение в виде своеобразного сэндвича позволяет ускорить строительный цикл и решить комплекс важных задач:

Утепленная шведская плита (УШП) – современная и сложная конструкция фундамента

• эффективно утеплить монолитную плиту фундаментной основы;
• расположить электрокабеля, водопроводные трубы и канализационные сети;
• предотвратить возможную деформацию основания;
• поддержать комфортную температуру в помещении за счет обогрева пола;
• создать надежную основу, предназначенную для укладки декоративного покрытия.

Особенности конструкции и запас прочности монолитной плиты позволяют выполнять строительство зданий различного типа:

• бревенчатых построек;
• домов из бруса;
• каркасных строений;
• панельных домов;
• построек из кирпича и пористых бетонных блоков.

Применение легких строительных материалов позволяет возводить на теплой плите здания, предельная этажность которых составляет 3 этажа. Шведская плита сооружается после выполнения теплотехнических расчетов, а также проектных мероприятий, учитывающих нагрузку от массы строения и особенности почвы

Важно правильно подобрать стройматериалы, из которых возводятся стены, потолок и пол. Электроприборы совместно с внутренними коммуникациями размещаются в соответствии с проектной документацией

Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой)

Теплый фундамент в виде плиты представляет собой сложную конструкцию, возведение которой связано с повышенным объемом расходов. Принимая решение построить утепленную шведскую плиту УШП с использованием современного утеплителя, следует тщательно оценить все факторы.

Многослойной конструкции отдают предпочтение в определенных случаях:

• при расположении объекта строительства на проблемных грунтах;
• при строительстве зданий высотой коробки до 10 м;
• при расположении вблизи нулевой отметки грунтовых вод.

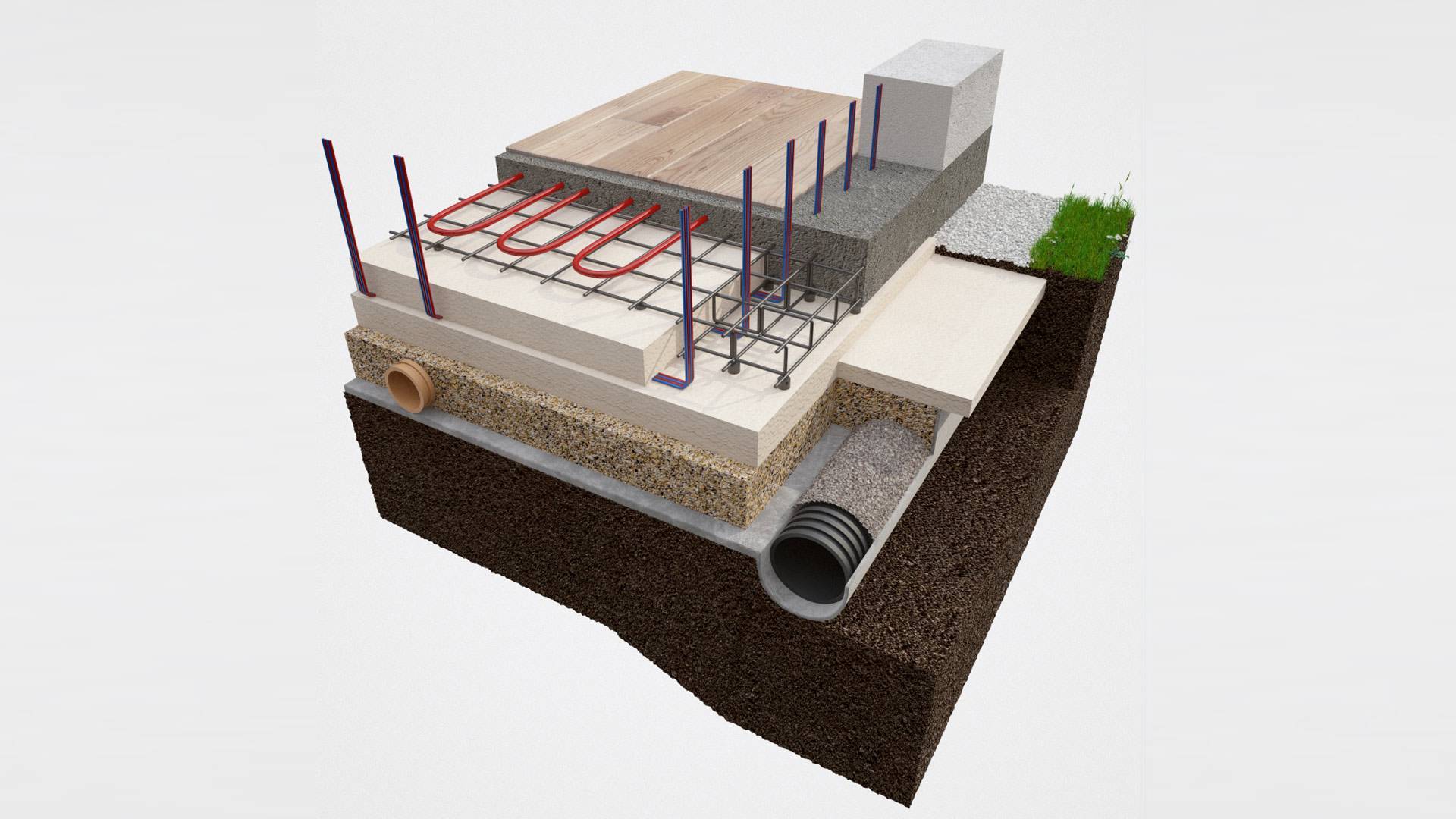

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;

Шведская плита фундамент в разрезе

• армированного слоя;
• пласта амортизации;
• изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Плюсы и минусы шведской схемы

Ключевые достоинства решения:

• низкая себестоимость конструкции, вызванная ограниченным числом используемых материалов и выполнением без привлечения большого количества работников;
• исключение промерзания грунта под основанием, благодаря дополнительному слою теплоизоляции плита избавляется от усадки и пучения;
• встроенная система теплого пола помогает оптимизировать затраты на отопление;
• оперативность сборки;
• плита фундамента превращается в полноценный черновой пол, его без предварительного выравнивания можно покрыть отделкой;
• используемый утеплитель обладает усиленной прочностью на сжатие, в этом случае усадка здания не превышает 2%;
• изолирование фундамента защитит помещения от сырости и плесени;
• конструкция долговечна, приспособлена для использования в регионах с суровым климатом.

УШП фундамент имеет низкую себестоимость Среди недостатков УШП выделяют:

• необходимость в более крепком основании, такую плиту нельзя обустраивать на илистых, растительных (черноземистых без срезания верхнего слоя), заторфованных грунтах;
• невозможность применения утепленной шведской плиты под многоэтажные здания;
• ограничение доступа к значительному сегменту инженерных разводок, так как последние заложены в толщу плиты.

Специфика монолита такова, что исключает возможность обустройства в доме подвального помещения.

Плюсы и минусы

Сначала о достоинствах шведской плиты. Комплексная технология возведения не требует серьезных вложений. Основа фундамента сооружается без привлечения спецтехники, небольшим количеством работников. В сравнении с другими типами фундаментов помимо низкой себестоимости имеются другие преимущества УШП:

• теплоизоляция исключает промерзание грунта под бетонной платформой;
• снижается риск усадки и вспучивания;
• при прокладке теплового водяного контура оптимизируются затраты на отопление сооружения;
• сборка УШП осуществляется оперативно, в короткие сроки;
• верхний слой фундамента выполняет функцию чернового пола, на который можно укладывать любые напольные покрытия;
• здание защищено от сырости и плесени;
• возможность применения утепленных плит в условиях с суровым климатом, где бывают периоды повышенной влажности и сильных морозов;
• долговечность фундамента, не нужны промежуточные ремонты УШП.

Ограничена область применения плит, УШП нельзя обустраивать на илистых, заторфованных и плодородных почвах без срезки верхнего слоя.

У технологии имеются два существенных минуса. В доме нельзя обустроить погреб, подвал или соорудить цокольный этаж. Доступ к коммуникациям, находящимся в толще фундамента, затруднен, необходимо использовать стройматериалы достойного качества.

Что потребуется для строительства

К выполнению работ следует подготовиться. Потребуются материалы и инструменты согласно перечню:

• компоненты для приготовления бетона;
• геотекстильная ткань;
• листовой пенополистирол;
• стальные прутки;
• проволока для вязания;
• комплект оборудования для обогреваемого пола;
• трубы для прокладки коммуникаций;

Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить

• песок и щебень для подушки;
• доски для опалубки;
• бетономешалка;
• лопаты;
• правило;
• вибратор для бетона;
• уровень.

Позаботьтесь также о спецодежде, защитных очках и перчатках.

В чем особенность технологии?

• Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
• Глубина такого фундамента – минимальное.
• Все коммуникационные трассы проходят внутри утепленной шведской плиты.
• Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Как устроена плита?

Поверх слоя теплоизоляции сооружают армированную бетонную плиту. Все инженерные коммуникации должны быть интегрированы в УШП до заливки бетона. Притом система тёплого пола обязательно должна быть опрессована.

Александр Плешкин,инженер компании LAFARGEHOLCIM:«Бетонная плита в конструкции УШП состоит из двух принципиальных элементов. Первый – рёбра жёсткости, которые несут и распределяют нагрузки от стен, перекрытий, крыши, оборудования, мебели. Также они должны выдерживать эксплуатационные нагрузки на перекрытия и снеговые нагрузки, которые зависят от региона строительства. Исходя из всех этих нагрузок, подбираются марка бетона и сечение арматуры. Обычно применяют бетон марок М300 (класс B22,5) или М350 (класс B25), а также 4 арматурных стержня диаметром 10-12 мм A-III (A-400), которые располагают в продольном направлении. Дополнительно устраивают поперечные хомуты из стержней с шагом, как правило, 300 мм. Высота рёбер – от 200 до 300 мм.Второй элемент – остальная часть фундамента. Её толщина обычно составляет 100 мм, марка бетона – та же. Сечение и схему раскладки арматуры подбирают, исходя из нагрузок, но чаще всего это один ряд стержней диаметром 6-10 мм A-III (A-400), связанных в сетку с ячейками 150 х 150 мм. Арматуру устанавливают на фиксаторы из ПВХ, строго следя за тем, чтобы она не лежала на утеплителе. Высота фиксаторов должна быть такой, чтобы арматура находилась внутри защитного слоя из бетона толщиной не менее 40 мм».

В следующей статье мы подробно расскажем обо всех этапах сооружения УШП. Если же вам нужна полная информация о строительстве дома из газобетона, приглашаем на курс от YTONG

Плюсы и минусы

Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).

Достоинства

Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:

• при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
• в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
• монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
• еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
• такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.

Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.

Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.

Недостатки

Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:

• невозможность обустройства подвального помещения;
• слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
• сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).

Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.

Из чего состоит

Если рассматривать УШП снизу вверх в разрезе, то конструкцию можно разделить на:

• подготовленное основание под фундамент. Это котлован с дренажем по периметру и насыпной подушкой из песка и щебня;
• систему из твердого, но пластичного утеплителя — экструдированного полистирола, который уложен в два слоя (единый первый слой — под всей плитой и с торцов, а второй, дополнительный — ближе к центру). Этот элемент конструкции не только снижает уровень промерзания почвы, но и исполняет функцию распределения нагрузки от здания. Ввиду своей пластичности, пенополистирол нивелирует небольшие неровности и пучения грунтов;
• основной элемент — бетонная плита, в разрезе П-образной формы. Плита укладывается на утеплитель и армируется металлическими прутьями диаметром не менее 12-14 мм;
• систему инженерных коммуникаций и теплого пола, элементы которой укладываются среди арматуры до заливки плиты. После затвердевания бетона, все коммуникационные сети и отопление оказываются встроенными в плиту.

Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция – утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

1. Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
2. УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
3. Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
4. Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
5. Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) – это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
6. Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
7. Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
8. Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.

Сферы применения плиты

Данная категория базиса под сооружения активно используется при реализации проектов, не имеющих подвала и цокольного этажа. Рассматриваемая технология целесообразна в отношении построек, максимальный размер стороны которых не превышает 15 м. Оптимальные условия:

• регионы с суровым климатом (в этом случае существенно снижаются теплопотери дома);
• участки, характеризующиеся высоким уровнем грунтовых вод;
• в частном домостроительстве с применением водяной технологии теплых полов;
• в процессе возведения панельных, каркасных, щитовых сооружений, в случае использования технологии фахверк;
• при возведении стен в виде кирпичной либо блочной кладки.

В отношении слабых и пучинистых грунтов, не обладающих высокой несущей способностью, более уместны винтовые и буронабивные фундаменты.

Конструкция плиты

УШП фундамент — многослойная конструкция в виде пирога, главной частью которой является железобетонная плита. Она состоит из таких конструктивных элементов:

• Дренажная система из гравийной подушки или слоя из смеси гравия и щебня. Она же является демпфером, компенсирующим деформации почвы при замерзании и оттаивании. В дренаж монтируется система водоотвода, по которой талые или грунтовые воды будут отводиться от здания.
• Геотекстиль, отделяющий дренажную систему от грунта, который может его засорить.
• Гидроизоляционный слой отделяющий железобетонный монолит от грунтовых вод.
• Сверху укладывается теплоизолирующий материал, в основании и по контуру фундамента, чтобы избежать появления мостиков холода и обеспечить одинаковую температуру всей плиты.
• Каркас из толстых стальных прутьев, придающий фундаменту из УШП дополнительное сопротивление изгибающим и растягивающим нагрузкам.
• Все виды инженерных коммуникаций прокладываются внутри монолита – силовые и связевые кабели, водопровод, канализация, система теплого пола тоже устраивается на начальном этапе перед заливкой фундамента.
• Бетонная плита, на которую будет приходиться вся нагрузка – ее толщина подбирается, исходя из этажности здания и типа грунта. Под несущими стенами или колоннами делаются ребра жесткости.

При расчете толщины фундамента УШП лучше обратиться к проектировщикам, которые учтут тип грунта, марку раствора и другие характеристики, необходимые для успешного осуществления проекта. Слишком тонкое основание рискует треснуть под весом здания, а толстое приведет к необоснованным затратам. В зависимости от расчетных параметров, толщина фундамента находится в пределах 15-35 см.

Из чего строится шведский фундамент

Давайте рассмотрим материалы, которые применяются при строительстве утепленной шведской плиты (УШП).

Экструдированный пенополистирол

В основе плиты, для теплоизоляции применяют экструзионный пенополистирол высокой прочности. Из него же сделаны L-блоки, торцевые элементы, используемые не только как утеплитель, но и как опалубка.

Арматура на шведский фундамент

Для армирования фундамента используют арматуру по ГОСТ 5781-82 Ш 10 АIII и Ш 12 АIII (для Ш10 15 м.п./м2 плиты, для Ш12 4,5 м.п. на 1 м.п. ростверков).

Пленка полиэтиленовая 150–200 мкм. Она применяется для укладки на теплоизоляцию под стяжку.

Трубы для утепленной шведской плиты

Для устройства контуров теплого пола применяются полимерные трубы из полиэтилена или полипропилена РЕХ, Р-РЕ, разрешенные для применения в системах отопления с температурой теплоносителя до + 95°С и рабочим давлением не менее 6 бар. Их количество определяется тепловым расчетом для каждого конкретного помещения.

Для фиксации труб к сетке используются пластиковые хомуты (кабельная стяжка). Длинна 150–200 мм. Из расчета 10 шт./м2 пола.

Пример HTML-страницы

Коллектор для утепленной шведской плиты

Для коммуникации контуров применяется пара коллекторов на 1″ для системы теплого пола в комплекте с расходомерами и спускными воздухоотводными клапанами. Их количество зависит от количества отводов (по числу ветвей).

Для подключения теплого пола к коллектору понадобится обжимной фитинг для подключения труб «Евроконус». Его количество зависит от количества подключаемых ветвей.

Два шаровых крана в/н на 1 дюйм.

Для защиты трубы теплого пола в местах проходов через стены и проемы, на входе в стяжку понадобится защитная гофра из ПНД для труб из полиэтилена 20 мм. Приблизительно 25 м.п. на 1 комплект теплого пола.

Теплоноситель для утепленной шведской плиты

В качестве теплоносителя используется теплоноситель — антифриз или вода в объеме 40–60 л., в зависимости от размера теплого пола. О том какую жидкость выбрать в качестве теплоносителя я рассказал в своей предыдущей статье.

Насос для шведской плиты

Для прокачки и опрессовки системы под давлением 3,8–4,0 бар необходим погружной насос для чистой воды (Малыш, Гном). Напор не меньше h=40 м.

Манометр. Он монтируется в узел для опрессовки системы, состоящий из манометра, обратного клапана, шарового крана и штуцера для подсоединения шланга.

Емкости полиэтиленовые (таз, ведро), из которой будет производится закачка теплоносителя в систему теплого пола.

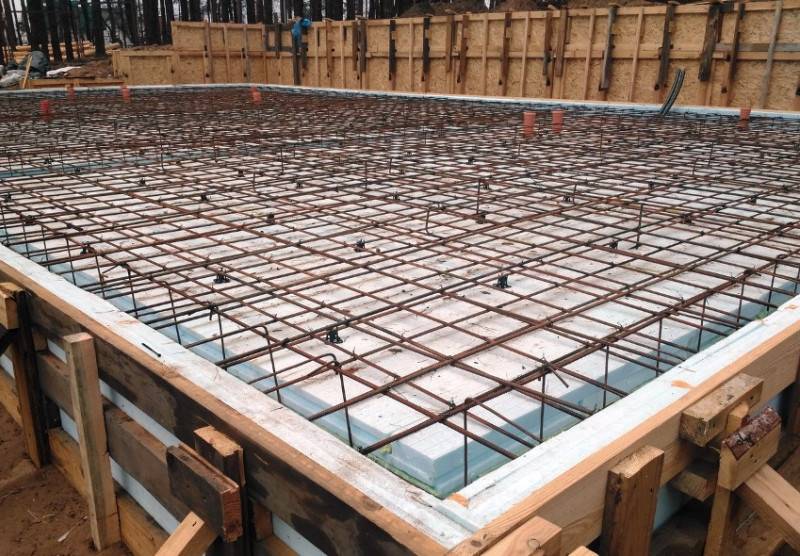

Армирование фундамента УШП своими руками

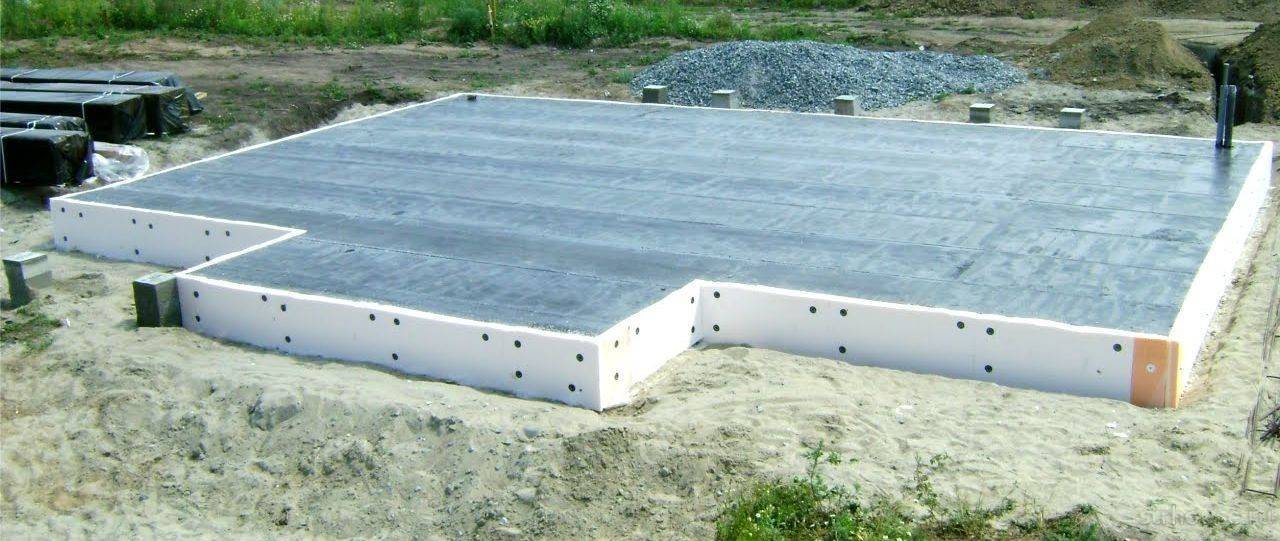

Когда наше пенополистирольное «корыто» готово, мы можем приступать согласно технологии к устройству армирующего слоя, куда входят также рёбра жёсткости. Рёбра жёсткости – это места, на которые опираются несущие стены и внутренние перегородки дома

Особое внимание необходимо уделить количеству и толщине арматуры:

В нашем случае мы делаем ребро жёсткости шириной 45 см, для чего укладываем арматуру периодического профиля в форме прямоугольника, два прутка снизу, два сверху, укладывая поперек через определенные промежутки соединительные стальные стержни:

Далее, в местах стыковки стержней связываем их между собой, используя для этого отожженную вязальную проволоку и специальный крючок, а при его отсутствии пассатижи или клещи. Два или более арматурных прутка стягиваются между собой как показано на следующем фото устройства плитного фундамента ушп:

Желательно дополнительно укрепить угловые соединения, для чего сгибаем отрезок арматуры длинной 80-100 см под углом 90 градусов и получаем г-образный кусок. Этим г-образным элементом соединяем углы, места, где стыкуются арматурные стержни и вертикальные детали, связывающие все элементы в единый арматурный каркас:

Чтобы правильно сделать ушп фундамент, по всей длине арматурных стержней устанавливаем хомуты, также согнутые из арматуры, расстояние между ними должно быть 50-70 см:

Так же связываем все места пересечения арматуры вязальной проволокой.

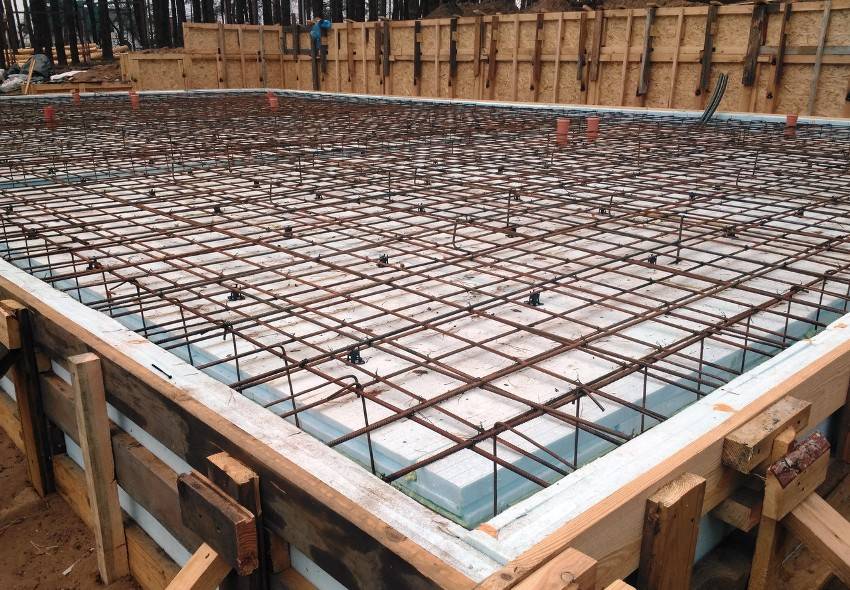

По мере проделывания вышеперечисленных работ, получается металлический каркас. Вся конструкция должна быть немного приподнята над последним слоем пенополистирола с помощью пластиковых «стульчиков», чтобы залитый в дальнейшем слой бетона защитил металл от коррозии, вызываемой воздействием внешней влажной среды. Также арматурный пояс не должен соприкасаться с вертикальной частью пенополистирола, этого можно достичь с помощью пластиковых звёздочек, которые создают необходимый зазор.

После того, как каркас из арматуры готов, по технологии устройства ушп фундамента, верхнюю часть по всей площади фундамента накрываем металлической сварной сеткой ВР, с шагом 10х10 см. Сетка так же должна быть приподнята на пластиковых стульчиках. После того, как все работы проделаны, можно к сварной сетке укрепить трубы водяного тёплого пола:

Если мы крепим тёплый пол, то по завершению работ, поверх трубы тёплого пола снова укладывается сварная сетка, и она также должна опираться на пластиковые стульчики большей высоты.
