Сливной трап для бани

Как сделать сухой затвор самостоятельно?

Для того чтобы сделать данное устройство самостоятельно, потребуется пластиковый шарик и прокладка. Шарик должен немного больше, нежели диаметр сточного отверстия.

1. Пластиковый шарик нужно разместить на отверстие стока.
2. После этого надо его закрепить по краям. Фиксация шарика должна быть надежной.
3. Для осуществления данной задачи нужно надеть на канализационную трубу прокладку, которая надежно зафиксирует шарик в трубе. Высота стенки над уровнем сточной трубы не должна быть меньше 5 см.

Во время использования системы шарик всплывает, и вода легко проникает в канализацию. При бездействии конструкции шарик лежит на отверстии стока, чем перекрывает путь канализационным газам.

Как устроена система: когда можно обойтись без септика, существуют ли бани без стока

Без септика можно обойтись тогда, когда есть возможность подключиться к центральной канализации. Если в бане не будет санузла, то требования слегка снижаются — можно сделать один колодец, засыпав его дно щебнем.

Если в помещении бани туалет не оборудован, то использованная вода будет практически чистой, то есть слишком сложная конструкция здесь не нужна.

Если с/у устанавливать не планируют, то в сауне можно не делать особую систему, отвечающую за фильтрацию. Еще один вариант — установить колец, в котором дно не предусмотрено. Так, вода будет самостоятельно уходить, проникая в грунт. В том случае, если в бане имеется с/у, необходим септик, включающий несколько камер.

Обычно материал для септика выбирают в зависимости от уровня подземных вод. Если отметка высокая, то не стоит не отдавать предпочтение металлическим и ПВХ бочкам. Их лучше использовать, если УГВ не превышает критической отметки. Слив для бани из бочки — идеальный вариант для песчаных грунтов.

Глубину и габариты септика нужно подбирать индивидуально. Например, при значительной глубине берут меньший диаметр материалов. Зона, отведенная под септик, должна быть доступна для откачки АС машиной или специальным насосом.

Информация. Если рядом с вашим участком расположен сливной коллектор, то обустроить систему канализации не составит особого труда. Нужно подвести к нему сливную трубу из бани. Сброс может осуществляться самотеком либо с помощью насоса.

Виды: вертикальные и другие

В соответствии с вариантом подключения к канализационной системе различают горизонтальные и вертикальные типы сливных конструкций. Вторые более универсальны, подходят для установки в различных по площади помещениях. Для монтажа вертикальных устройств необходимо пространство.

Вертикальный Сифон McAlpine с сухим затвором ø50 мм полипропилен MRNRV50-PB. Фото Леруа Мерлен

Среди перечня выпускаемых сухих канализационных затворов различают в соответствии с типом конструкции три вида, которые отличаются собственными характеристиками и некоторыми особенностями:

1) Мембранные. Роль заслонки (клапана) в конструкциях данного типа выполняет подпружиненная мембрана. Принцип работы устройств следующий. Под напором воды пружина сжимается, мембрана открывается и вода беспрепятственно уходит в канализационную систему. Ослабление напора приводит мембрану в исходное положение, что и обеспечивает герметичность системы.

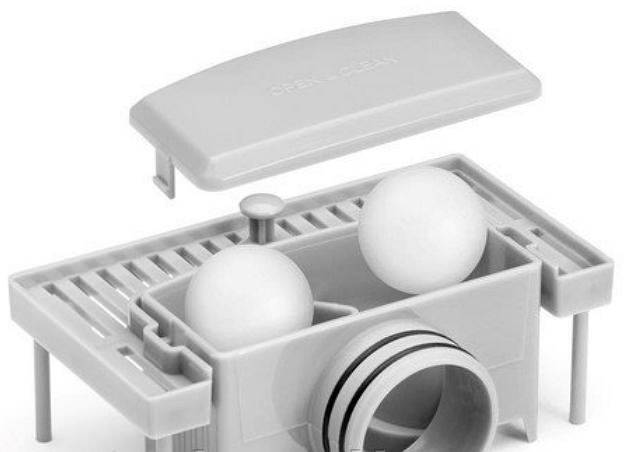

2) Поплавочные или поплавковые. Такой вид устройства по силам изготовить самостоятельно, в домашних условиях. Затворы данного типа являются комбинацией водного и сухого видов. Принцип действия устройства прост: если затвор заполнен водой, то поплавок находится на поверхности воды, т.е. располагается в плавучем состоянии, и не мешает отведению воды в канализацию. После того, как вода уходит, клапан опускается и происходит герметизация отверстия.

3) Маятниковые затворы оборудованы заслонкой, закрепленной в одной конкретной точке. При попадании потока воды на поверхность клапана от отклоняется от собственной оси и открывает пути для отведения жидкости в канализационную систему. Клапан возвращается в исходное положение под воздействием гравитационных сил.

4) С молекулярной памятью. Затворы данного вида нечасто упоминаются, являются высокотехнологическими устройствами, их стоимость значительно больше аналогов.

Затворы классифицируются также в соответствии с торговой маркой, производителем. Среди наиболее известных марок Tece, Viega, Hepvo, McAlpine. Модели данных брендов являются наиболее качественными вариантами изделий. Некоторые предприятия предлагают сухие сифоны для различных нужд, т.е. подходящие для установки в конструкции различных сантехнических приборов.

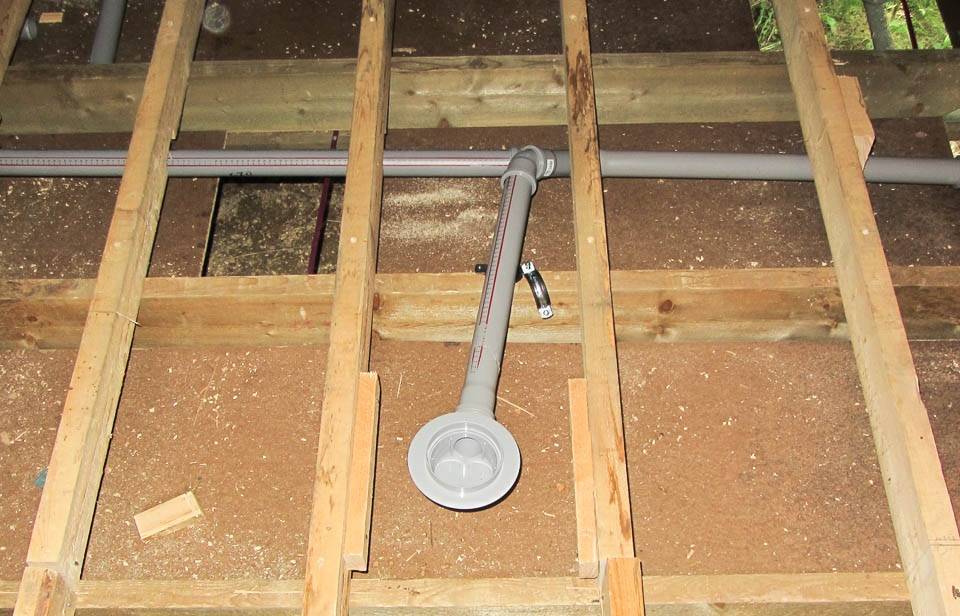

Внутренняя сеть и ее монтаж

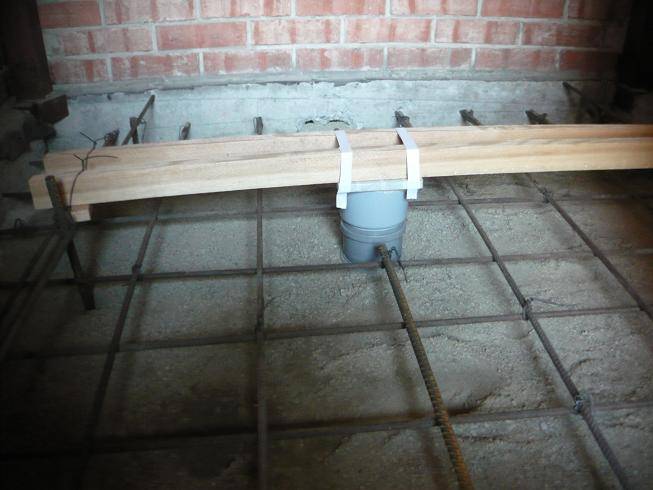

Бетонная стяжка и слив

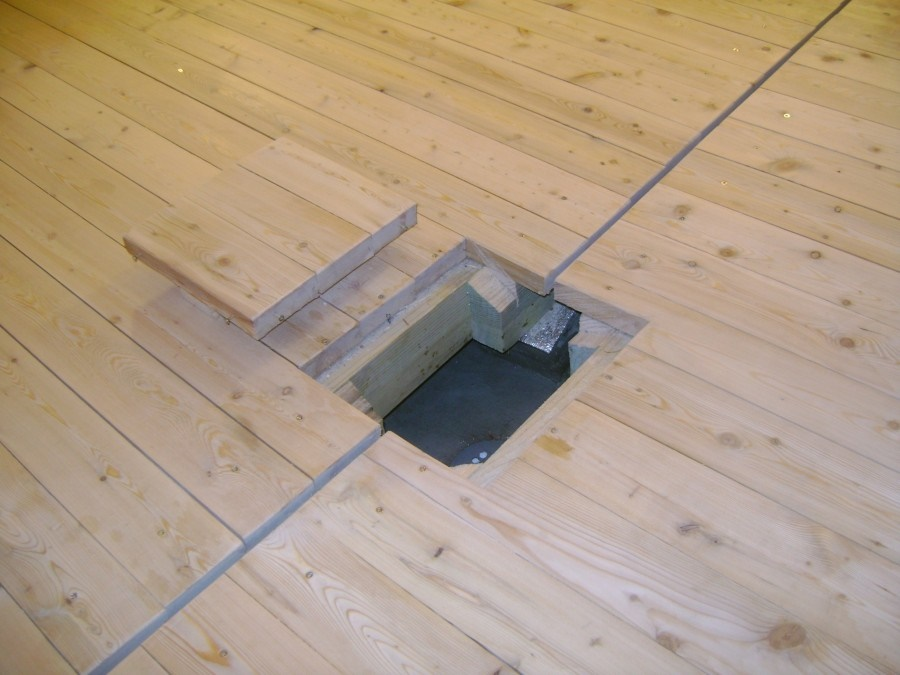

Тип канализации, проходящей внутри бани, зависит от вида пола. На сегодняшний момент чаще всего делают бетонную стяжку. На нее могут укладывать кафель или установить на лагах щелевой деревянный пол. Зазор между половицами в последнем случае будет составлять около 5 мм.

На фото протекающие полы

Но, как сказано было выше, до момента обустройства полов и на этапе оформления фундамента, необходимо начать обустройство канализации.

Это все должно быть учтено в проекте бани и системы отведения стоков из нее, в соответствии с которым и монтируется поэтапно вся канализация. Но предварительно необходимо подготовить все материалы и инструменты.

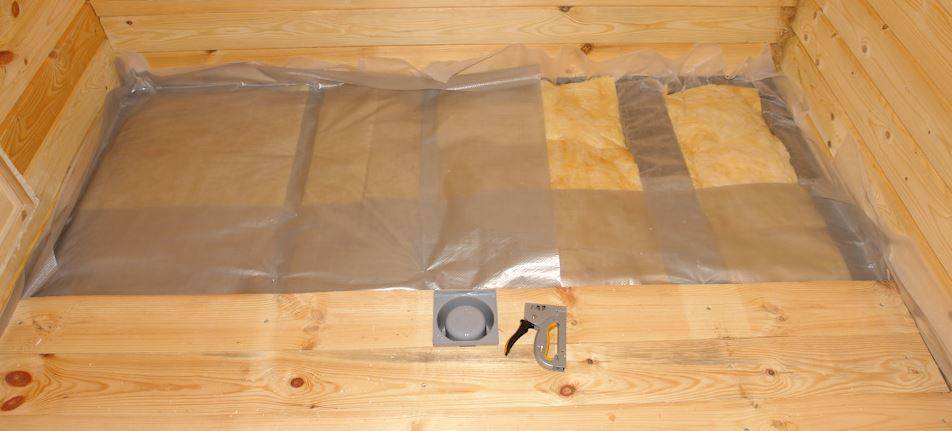

Непротекающий пол для бани

Предъявляемые требования

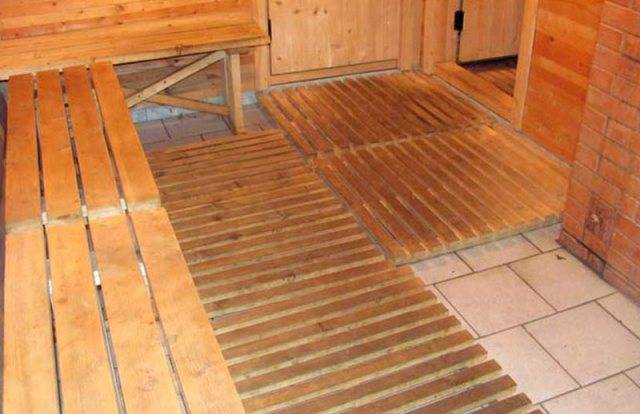

Несмотря на всю простоту конструкции, решетки на пол в баню своими руками должны быть выполнены правильно. Необходимо учитывать такие факторы:

Безопасность. Зазоры между планками должны быть таких размеров, чтобы дети не провалились между ними, а также следует исключать травмы пальцев ног при их попадании в эти щели. Это обеспечивается правильным выбором ширины зазора

Кроме того, площадка должна быть устойчивой и не переворачиваться при неосторожном нажатии на её край. Поверхность брусьев должна быть хорошо обработана для исключения заноз, а соединительные элементы (шурупы, гвозди) заглублены в материал

Надежность Важное условие – достаточная механическая прочность

Площадка должна выдерживать массу тела грузного человека Материал выбирается без трещин и сколов. Санитарные нормы. При воздействии экстремальных температур парилки материал решетки не должен выделять веществ, вредных для человеческого организма. Недопустимо наличие гниения и плесени. Специфические требования. Вода должна свободно уходить через зазоры, не скапливаясь на поверхности площадки. Высота решетки должна обеспечивать все функции конструкции. Для обеспечения санитарных норм материал пропитывается антисептическим средством. Внешний вид. Даже небольшой элемент, выполненный неряшливо, может испортить весь банный интерьер. Решетки не должны быть излишне громоздкими. При изготовлении следует учитывать внешнее восприятие. Нередко для создания особого интерьера, применяется не просто параллельная укладка наружных планок, а их фигурное расположение.

Гидрозатвор для бани: виды

В отличие от обычных ванных комнат и душевых кабин, для бани используются сливы увеличенной производительности. То есть размер приемной решетки слива обычно составляет 100х100 м и даже больше, вместо стандартных 60х60 мм. Таким способом удается обеспечить нормальную работу стока даже при большом количестве остатков мыла и грязи.

Кроме того, приходится принимать в расчет размеры бани, устройство ее полов и периодичность пользования. Поэтому для устройства слива применяют несколько схем гидрозатворов:

• Классический сильфон с U-образным коленом;
• Маятниковый или сухой затвор;
• Поплавковый вид затвора;
• Управляемый или транцевый вариант слива.

Первый и третий тип гидрозатвора относят к «мокрым» типам устройств, для нормальной их работы крайне важно присутствие достаточного количества воды в системе. Второй и четвертый относят к «сухим» приборам, они одинаково хорошо работают в банях, как в обычных условиях, так и при недостатке воды в камере слива

Способ отвода сточных вод

Разберём конкретные случаи способов отвода сточных вод в зависимости от того, какой под баней грунт, насколько высок УГВ, каким способом выводится использованная при помывке вода.

Приямок под баней

Самый простой и бюджетный вариант слива воды, используемой в бане во время помывки. Не предполагает создания сложных инженерных сооружений и дорогостоящих материалов. Представляет собой заранее, ещё до возведения бани, выкопанную яму прямоугольного или круглого сечения прямо под помывочным отделением и/или парной. На дно которой насыпается мелки фильтрующий материал (песок), а слой выше делается из более крупных сыпучих фракций (щебень).

Приямок под баней допускается устраивать, если фундамент у бани столбчатый, что предполагает наличие под полом эффективной и постоянно действующей естественной вентиляции, а глубина залегания грунтовых вод достаточная, чтобы грунтовый фильтр в такой яме справлялся с очисткой воды от растворённых в ней моечных средств

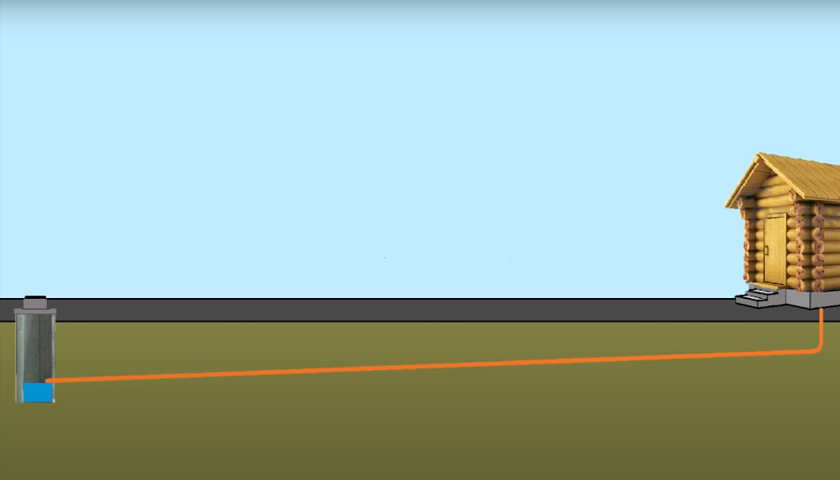

Сливной колодец

Обустраивается несколько в стороне от возводимой бани, отвод воды осуществляется трубой, проложенной от места слива в полу и наклонённой в сторону сливного колодца на угол не менее 2⁰. Это желается для того, чтобы:

1. вода самотёком шла в колодец-отстойник;
2. вода не замерзала в трубе при отрицательных температурах, блокируя тем самым самосток.

Эти два условия предполагают очень низкое расположение сливного колодца. То есть чем глубже будет яма, в которую устанавливается такой колодец с герметичным дном, и чем ниже расположено в нём приёмное отверстие, куда вставлена труба стока воды из бани – тем эффективнее и надёжнее будет работа слива.

Опорожнение колодца может осуществляться двумя способами:

1. откачка излишков вод ассенизационной машиной, с последующим выводом такой воды к местам очистки государственными или частными предприятиями;
2. добавление в слитую воду биологических реагентов, которые полностью нейтрализуют растворённые в воде вредные вещества. В этом случает такую воду можно через низко расположенную специальную трубу вывести в почву на глубине и отдалении, где в такой воде завершится цикл естественной очистки.

Примечание:

Чем плотнее окружающая застройка и чем выше уровень грунтовых вод, тем жёстче требования к выводимой в грунт после биологических очисток воды – вплоть до полного запрета такого вывода.

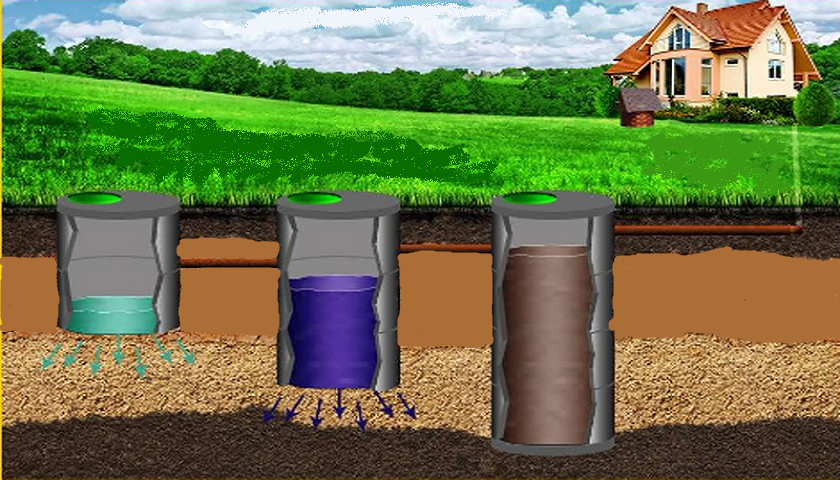

Фильтрационный колодец

Колодец, не имеющий герметичного дна и заполняемый в своих нижних уровнях фильтрующими природными материалами. Сливная вода в фильтрационных колодцах фильтруется и очищается естественным способом через сыпучие грунты с разным размером фракций, после чего естественным образом уходит в почву, растворяясь в окружающей среде. Или, в случае плотных грунтовых «подушек» в виде глины, оседает на таком естественном плотном дне и, переработанная полезными бактериями (присутствующими в таких колодцах изначально или вводимых в виде биопрепаратов искусственно), извлекается оттуда и используется для хозяйственных нужд.

Грунтовая фильтрация

Рассчитывать на фильтрацию сливной воды из бани грунтом можно только в том случае, если:

1. баня не используется в зимнее время или если точка замерзания находится ниже уровня грунтовых вод;
2. сливная вода успевает пройти все слои фильтрации грунтом до того, как достигнет УГВ.

Увеличение размеров частиц фильтровальных фракций идёт снизу вверх. То есть на самом дне фильтрационного колодца должны находиться самые мелкие частички фильтрационных субстанций. Обычно это чистый, без глиняных примесей, мелкий речной песок.

Сухие трапы для бань

Трап HACO горизонтальный 122х122 мм слив 50мм сухой гид.

Трап с фланцем Viega 100х100 557119

Трап для душа с Сухим Затвором Viega 583248 DN 50 Viega.

трап анипласт вертикальный 150х150 мм слив 50 мм нержав.

Трап анипласт вертикальный 150х150 мм слив 50 мм нерж с.

Трап с сухим гидрозатвором ф110 McAlpine MRFGC3SSV-110

Трап HACO вертикальный 150х150х105 мм слив 110мм пласти.

Сливной трап Viega с сухим сифоном прямой,квадрат

трап анипласт горизонтальный 150х150 мм слив 50 мм нерж.

Трап HACO вертикальный 150х150х105 мм слив 110мм нерж с.

Душевой сливной трап Alcaplast APV4444 150×150/50/75 ги.

трап haco вертикальный 150х150х105 мм слив 110 мм нержа.

Трап анипласт горизонтальный 150х150 мм слив 50 мм нерж.

трап анипласт горизонтальный 150х150 мм слив 50 мм нерж.

TQ-1712 Трап вертикальный регулируемый, с выпуском 110.

Трап вертикальный Ани 10*10 выпуск 50

Трапик ольха 80Х50 см

Трапик ( 800x600x40 мм), кедр

Трап анипласт вертикальный 100х100 мм слив 50 мм регули.

трап haco вертикальный 150х150х105 мм слив 110 мм пласт.

трап анипласт вертикальный 100х100 мм слив 50 мм пласти.

Трап 100 х100 с изолир фартуком, сух затв, гидрозат, ре.

трап на пол 1000х500х24мм осина высший сорт

TQ1612 Трап гориз.выпуск 110 регул., решетка из нерж.ст.

трап анипласт горизонтальный 100х100 мм слив 50 мм регу.

Сливной трап линейный с гидрозатвором RGW DA-FO800 0721.

Трап прямой ф50 150х150 пластик (с сухим затвором)

Трап анипласт горизонтальный 100х100 мм слив 50 мм регу.

Сливной трап Viega Advantix вертикальный ф50 583 224

Трап с фланцем Viega (решетка сталь) 100х100 583248

TQ5102 Трап гориз.выпуск 50 не регул., решетка из нерж.

Душевой трап PlastBrno SI50C01 с решеткой

Трап для душа Viega Advantix DN 50/110 высота 140 мм с.

Трап 100 х100 с изолир фартуком, сух затв, гидрозат, ре.

VIEGA Сухой затвор для трапа D110, с гидрозатвором

Трап для душа AlcaPlast гидрозатвор/сухой затвор APV641.

Трап для ванной комнаты Advantix с сухим затвором (верт.

TQ-5702 Трап вертикальный регулируемый, с выпуском 50 м.

Трап сливной ПП 110 вертикальный решетка нержавеющая ст.

Душевой сливной трап Alcaplast APV26C 105×105/50 гидроз.

APV-13 ALCAPLAST Сливной трап 150х150/110, прямой выпус.

Сливной трап линейный с гидрозатвором RGW DA-FH800 0721.

Трапик, 1200x600x40 мм, кедр (Наш Кедр), 347

Трап для душа под плитку Viega Advantix DN 50 высота 70.

Трап с решеткой TAI VA003 Vidage

Душевой трап AlcaPlast 105х105/50/75 подводка прямая, н.

Душевой сливной трап Alcaplast APV4344 105×105/50/75 ги.

Трап для душа трап с сухим затвором Viega Trap 49362 58.

Трап HACO горизонтальный 100х100 мм слив 50мм нерж стал.

Как выбрать место для монтажа трапа

При планировании сливных систем внутри бани в первую очередь обращают внимание на устройство вентиляционной системы помещения. Связь места под установку желоба или современного трапа с вентиляцией очевидна:

• Система притока – удаления воздуха обеспечивает качественное высушивание всех сливных трасс;
• Вытяжное окошко вентиляции эффективно убирает в помещении бани любые запахи, прорвавшиеся из канализации.

В простейшем случае сливной желоб располагают по центру помещения парилки, от входной двери до окна. Если в бане нет специальной вытяжки, то трап лучше всего располагать в самом теплом месте пола.

Современные модели сливного трапа устанавливают в наиболее насыщенном влагой месте парилки или моечного отделения. Чем короче путь от пролитой воды на пол до приемного отверстия сливной системы, тем лучше.

Совет! Не стоит выбирать место расположения трапа на полу в угоду дизайну или интерьеру помещения бани. Если вид приемного фланца системы слива вызывает неприятные ассоциации, то можно приобрести более современную модель с желобом и декоративной решеткой.

При выборе места приходится многократно проверять наличие сливных уклонов

Если трап уже установлен в бане, его всегда можно закрыть деревянным настилом или специальным разборным полом из трапиков.

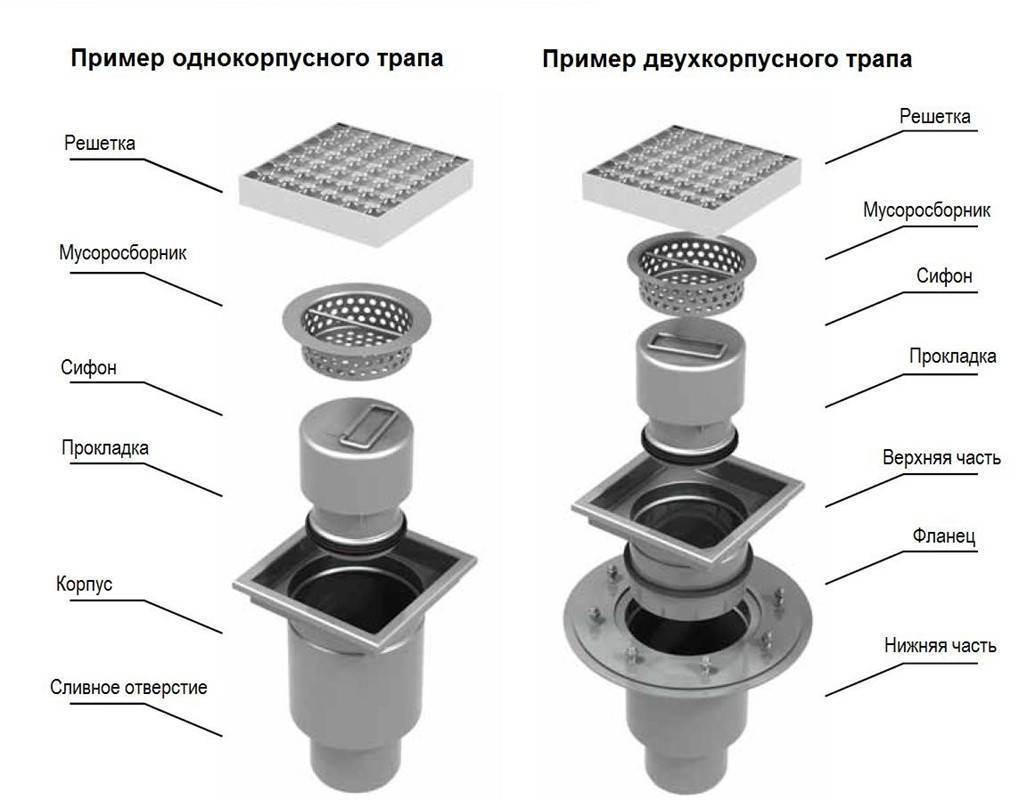

Как выбрать

Выбор трапа — довольно сложная задача, так как его покупают еще до сборки системы водоотведения или заливки стяжки. Фактически, эти элементы создаются исходя из формы, размера и других конструкционных особенностей трапа.

Неопытные домашние мастера считают, что трап можно установить в последнюю очередь, хотя как они собираются заделывать все стыки — непонятно. На самом деле все происходит наоборот — сначала устанавливается трап, после чего заливается стяжка, производится заделка всех щелей и укладка напольного покрытия.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

В первую очередь, рассматривают производительность (пропускную способность) трапа. Она определяется исходя из размеров канализационных труб. Для частной бани обычно бывает достаточно 50 мм диаметра, но для общественных бань используют системы водоотведения с большим диаметром труб.

Вторым критерием становится тип выпуска — вертикальный или горизонтальный. Здесь руководствуются особенностями монтажа канализации, условиями укладки труб и прочими нюансами монтажа.

Следующим фактором выбора становится материал трапа. Чаще всего выбирают пластиковые модели — они обладают сбалансированными рабочими качествами и сравнительно низкими ценами.

Однако, если ожидается высокая нагрузка и возможно механическое воздействие на решетку, лучшим вариантом станет выбор трапа из нержавейки.

Форма решетки определяется расположением трапа на полу. Наибольшей популярностью пользуются точечные модели — они компактны, хотя по производительности и общей эффективности ничем не уступают другим конструкциям.

Кольцевой и линейный вариант сливного трапа

Данный тип сливного устройства используют для небольших помещений, им удобно оборудовать, например, душевую кабину. Цилиндрический корпус и кольцевая щель для приема воды отлично справляются с нагрузкой в условиях, когда водяной поток подходит к сливу со всех сторон на относительно небольшой площади.

В установке трап кольцевой схемы значительно проще, чем линейные или комбинированные конструкции. Кольцевой слив рекомендуют для помещений с небольшим количеством удаляемой воды.

Конструкция высотой 70-90 мм оформлена в виде двух коаксиальных кольцевых полостей, установленных в одном корпусе. Промежуток между стенками заполнен водой с высотой столба 50-55 мм, что вполне достаточно для надежного перекрытия входного сечения канализационной трубы.

Классический линейный трап представляет собой длинный приемный желоб с зарешеченным окном. Конструктивно линейный слив отличается от стандартной кольцевой схемы только формой водозаборника и прямоугольным корпусом гидрозатвора.

Монтаж трапа

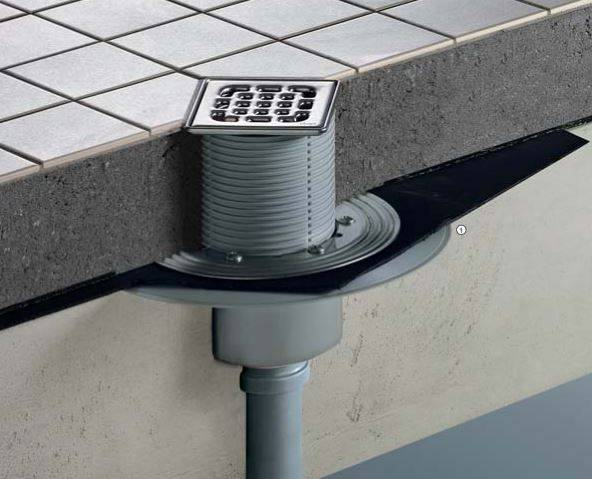

Проще всего устанавливать трап для душа в полу под плитку при строительстве частного коттеджа. В этом случае можно обдумать разные варианты на этапе проектирования. Для максимальной производительности используют вертикальный отвод в дренаж. Применяют точечные и щелевые системы по мере необходимости.

Сложнее реализовать проект в многоквартирном здании. Чтобы обеспечить бесперебойную функциональность слива необходимо создавать уклон от 25 до 35 мм на каждый метр. Для ванной комнаты стандартной площади это означает подъем пола на 10-16 см и соответствующее уменьшение высоты потолка.

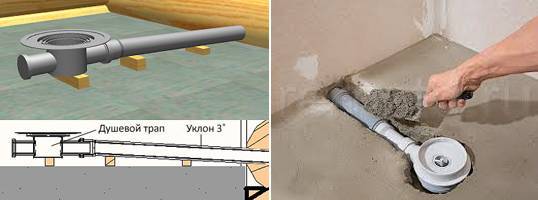

Ниже приведена технология установки трапа для душа в полу под плитку:

Рисунок
Действия

Вначале надо сделать разметку. Трап устанавливают в нужном месте, на высоте, обеспечивающей выполнение указанных выше условий хорошего слива. Следует добавить высоту стакана. В данном примере она составляет 12 мм

При выборе точки монтажа принимают во внимание размеры керамической плитки. Лучше всего, если получится кратное им расстояние, чтобы не выполнять подрезку

Надо помнить о швах между отельными элементами. Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика.

Для стока в сторону трапа от самой дальней точки пола душа понадобится 14 мм. Отмечают соответствующую величину. В примере получилось значение 21, 5 см. Это – общая толщина слоев, которые будут последовательно установлены над плитой перекрытия между этажами.

Делать этот промежуток монолитным нецелесообразно. Здесь достаточно места для монтажа дополнительной теплоизоляции. При возможности сюда можно установить водяной или электрический подогрев.

В этом примере использовано не сложное решение. Нижний слой формируют из керамзитобетона (11-12,5 см). Он получается прочным и стоит недорого. Перед заливкой по периметру устанавливают демпферную ленту, а на бетонную основу укладывают пенополиэтилен (толщиной от 4 до 5 мм). Опалубку делают из обрезка доски, гипсокартона, иных подручных средств. В данном случае нагрузки на нее не будут чрезмерными.

Через 24 часа можно удалить опалубку. На этом этапе можно примерить корпус трапа и плитку, проверить точность выбора точки монтажа.

Далее укладывают пенополистирол (4-5 см). Следует приобретать качественные изделия надежного производителя с плотностью от 35 кг на 1 м. куб. и выше. Такие плиты обладают достаточной прочностью и низкой теплопроводностью. При правильном монтаже даже без дополнительных средств будет обеспечена хорошая герметичность. Пенополистирол отрезается без лишних усилий обычным канцелярским ножом. Поэтому подгонка отдельных элементов под форму конкретного пространства будет выполнена точно.

В пенополитстироле делают необходимые вырезы. После – устанавливают  трапики для слива воды, подсоединяют слив к системе канализации. Отверстия между частями конструкции заполняют монтажной пеной.

Для следующего этапа пригодится специальное приспособление. Это – набор реек и кольцевой элемент с пазами из пластика. Каждая из направляющих создана с переменной высотой. Их устанавливают со скосом в сторону слива. Стяжку заливают по этим уровням. Это обеспечит оптимальное изменение высоты (около 10-11 мм на 1 м. длины пола). Его будет достаточно для быстрого перемещения жидкости, но не возникнет чувство дискомфорта из-за неровной поверхности.

В ходе заливки контролируют итоговый уровень. Он должен получиться ниже трапа на общую толщину клеевого состава и керамической плитки. Пластиковые детали из раствора не извлекают. Они будут выполнять функции компенсационных швов, препятствующих разрушению конструкции при изменении температуры.

Для укладки используют плитку, стойкую к повышенной влажности. Ее монтаж начинают от слива и далее – к стенам. Такая методика поможет минимизировать ошибки и ограничения определенных размеров. Отрезанные плитки около стен будут менее заметны, чем в центральной области. Мелкая плитка (мозаика) лучше подходит для таких проектов. С такими изделиями проще создавать правильный наклон в нужных направлениях. Подрезанные части на стыках выглядят менее заметно. Промежутки между керамическими плитками затирают специализированными смесями нужного цвета. Щель между пластиковым корпусом слива и финишным покрытием заполнят стойким к воде герметиком.

На последней стадии удаляют временную пластиковую крышку трапа с сухим затвором для душа, устанавливают решетку. После – проверяют работоспособность системы.

Статья по теме:

Что выбрать для сливной системы

Нередко владельцы деревянных бань устанавливают классическое колено с сильфоном – гидрозатвором. Пол застилается гидроизоляционной пленкой, а поверх укладывают деревянный трап или решетку из нескольких секций. Это и проще, и дешевле, но не всегда удобно. Для зимней бани такая система слива может использоваться только при условии регулярного пользования парилкой и основательного утепления деревянных полов.

В противном случае пластиковый гидрозатвор либо разорвет замерзшая вода, либо помещение деревянной бани навеки пропитается запахами и газами из сливной ямы.

Выбор траповой системы слива обусловлен несколькими важными условиями:

• Небольшая высота сливной конструкции. Для деревянной бани это некритично, так как высота между черновым и сливным полом зачастую составляет 15-20 см. Но именно компактность трапа позволяет без особых проблем спрятать всю сливную систему под деревянным полом и основательно утеплить ее;
• Простота обслуживания сливной системы трапа. Периодически приходится чистить отстойник, удалять и промывать мусор из гидрозатвора. Все это можно сделать из помещения бани, не разбирая деревянных полов;
• Возможность работы трапа в сухом или почти сухом состоянии. Даже после месячного отсутствия и не пользования баней затворная система трапа будет исправно изолировать пространство канализационных труб от помещения парилки или душа.

Достаточно лишь нажать ногой на кнопку замка, чтобы перекрыть полость. Такие конструкции используют преимущественно в душевых отделениях. Для деревянной парилки или мойки бани подобные трапы не очень удобны. Можно, конечно, сделать люк поверх решетки и всякий раз после завершения банных процедур открывать его и защелкивать клапан, но это неправильно. Влага и капли воды еще долго будут конденсироваться на сливной поверхности подпола, поэтому, если закрыть клапан в деревянной парилке, то через полчаса-час на полу образуется лужа из конденсата.

В условиях нерегулярного пользования баней трап, как система, остается наиболее предпочтительной со всех точек зрения.
