Как в бане сделать теплый пол

Монтаж системы подогрева полов

Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.

Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.

Фиброволокно для армирования стяжки

Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.

Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.

Гидроизоляция пола в бане

Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

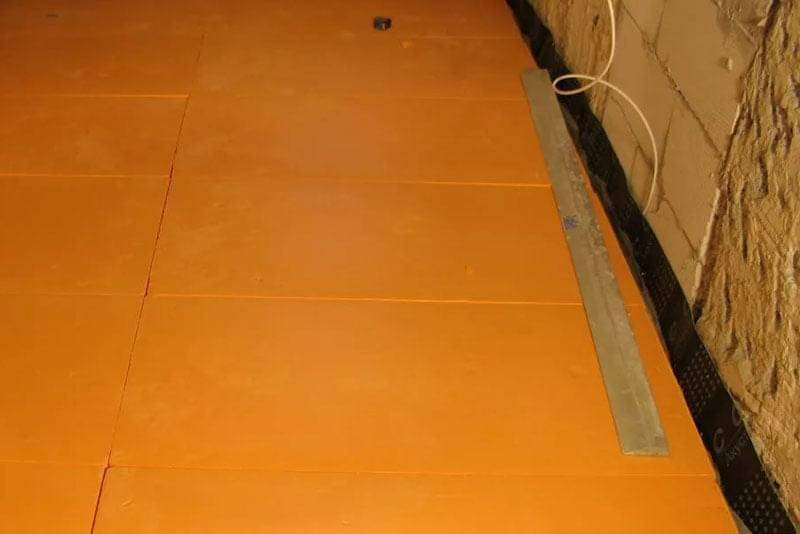

Укладка теплоизоляции

Шаг 4. Укладывается металлизированная подложка.

Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.

Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

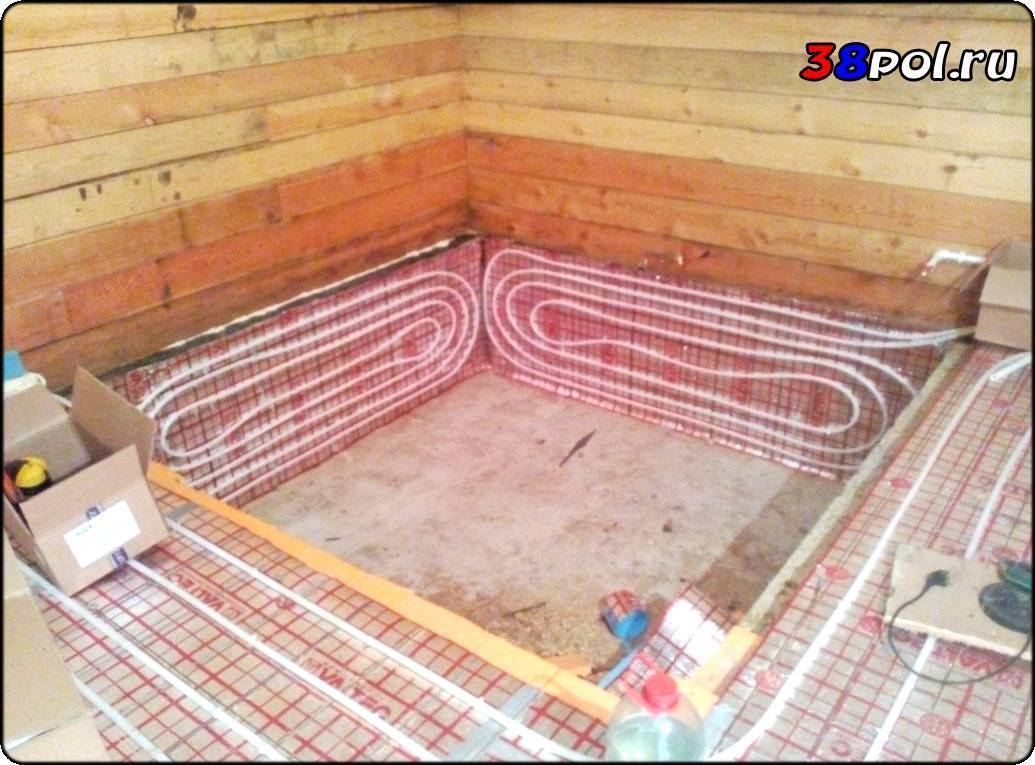

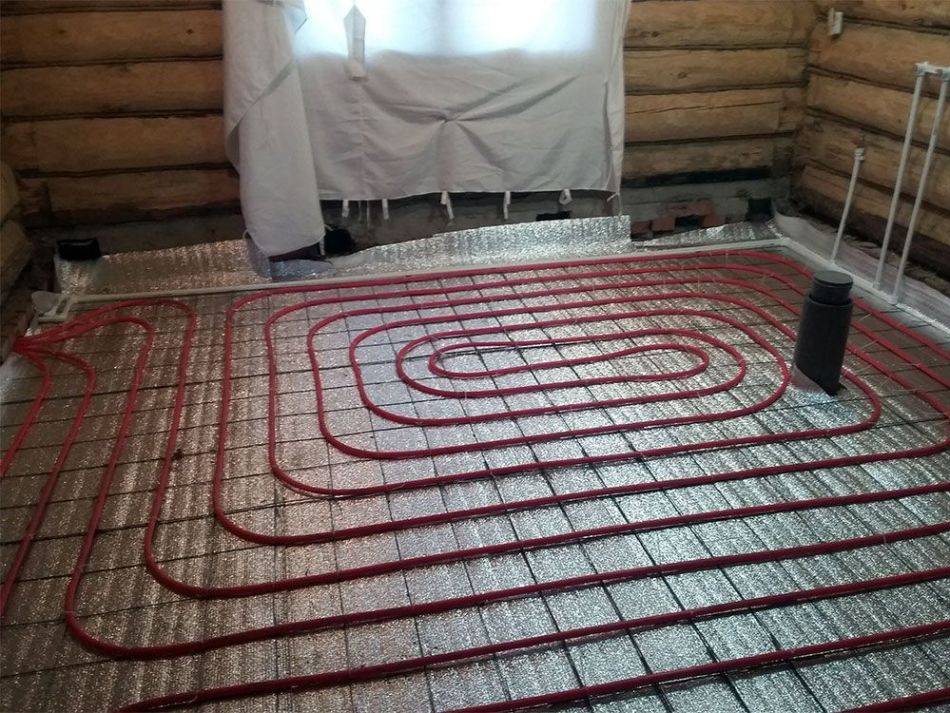

Уложен контур из пластиковых труб

Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.

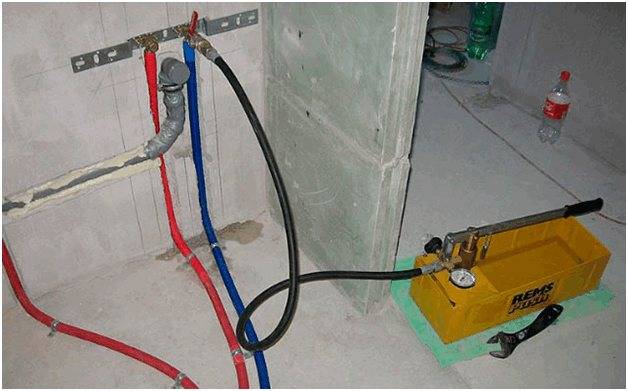

Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.

Шаг 9. Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.

Цены на бетономешалки электрические

бетономешалка электрическая

Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.

Инструкция по применению пластифицирующей добавки

Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.

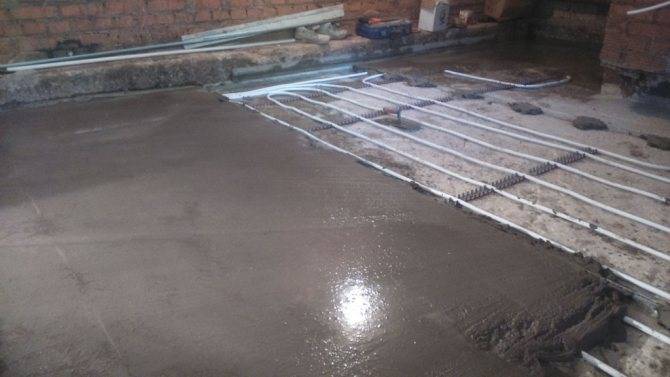

Заливка бетонного раствора

После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.

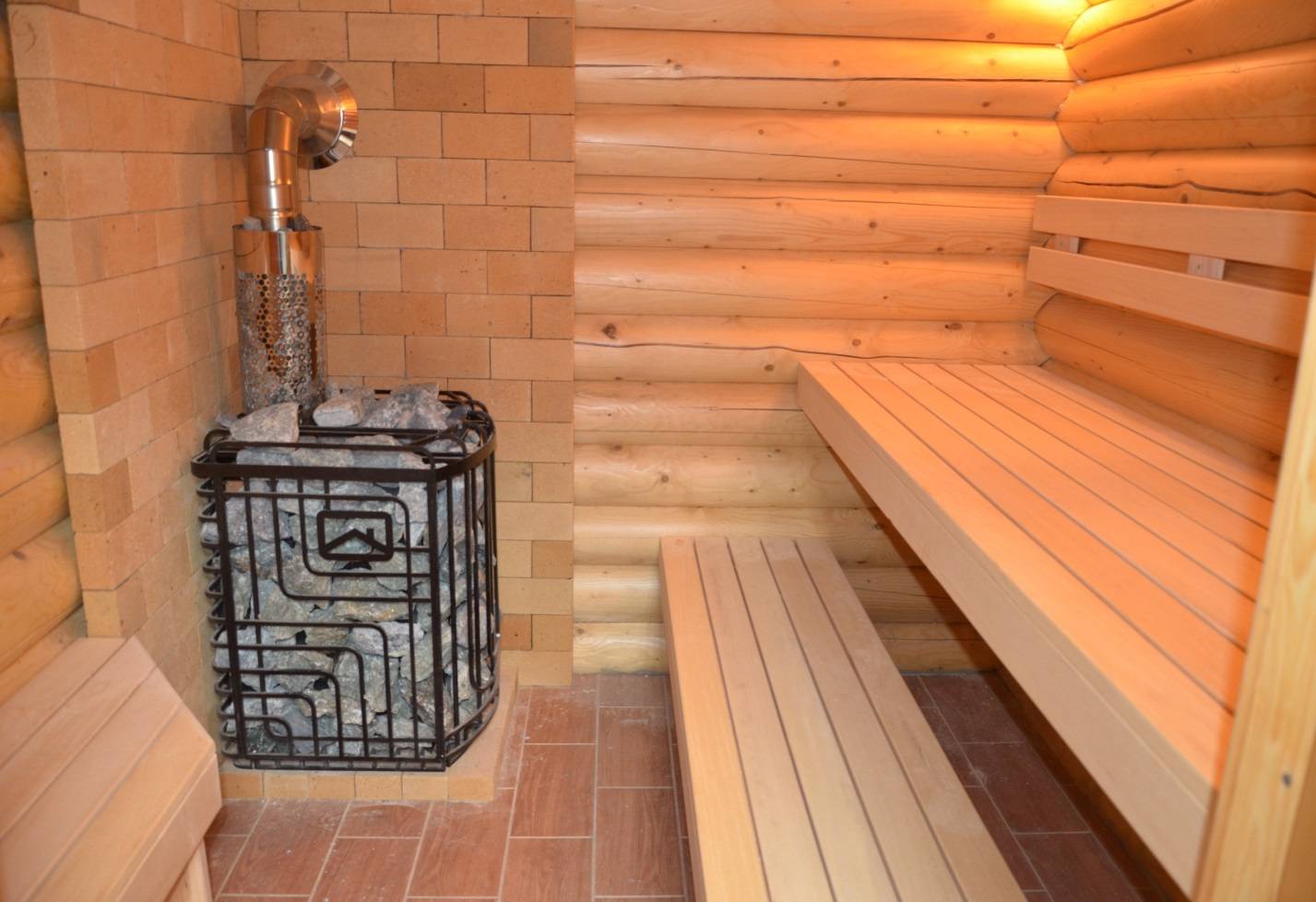

Тёплый пол в бане

Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.

Монтируем панельный электрический пол в бане

Чем отличается панельный электрический пол от кабельного? Практически ничем, только заранее приготовленной и закреплённой конструкцией. Производитель нагревательных панелей берёт армированную сетку и закрепляет на ней кабель. Готовая продукция стоит немного дороже, но не требует самостоятельного монтажа.

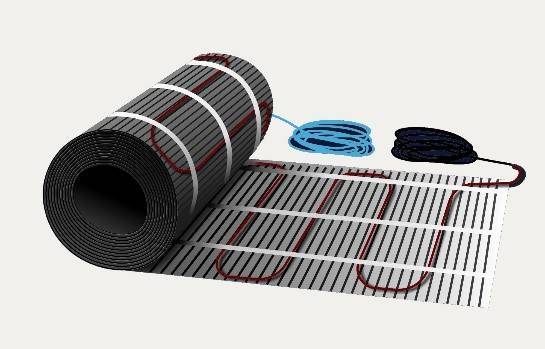

Готовая к эксплуатации электрическая панель

Такая разновидность монтажа может показаться затратной на первый взгляд, но следует разобраться, так ли это. Преимущества установки панельного тёплого пола в русской бане следующие:

• Экономия времени, так как не требуется собирать такие панели с нуля, достаточно их только приобрести в строительном магазине. Единственное, что должен будет сделать укладчик – разложить их на подготовленной основе и зафиксировать.
• Минимальная толщина изделия, что позволяет не заливать панели бетоном, а использовать специальный строительный клей. Повторная экономия на строительных материалах.
• Такой тёплый пол в бане идеально подходит под плитку. Но если покрытие будет другим, то потребуется заливать панели бетоном, толщина которого не должна превысить 30 мм.

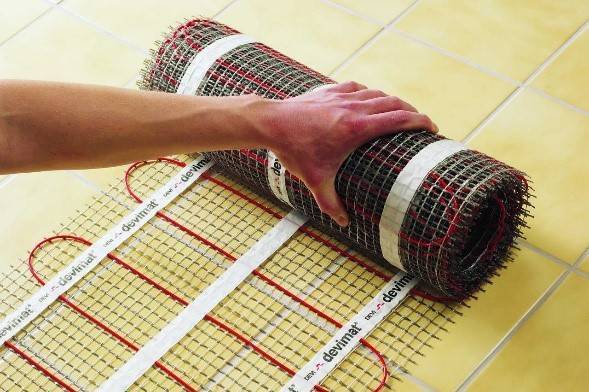

Достаточно только развернуть

Положительных сторон панельного электрического пола достаточно, чтобы использовать его в своём доме или квартире. Но следует помнить, что такую конструкцию нельзя прокладывать в местах, где в последствии будет размещена мебель или элементы сантехники.

Использование твердотопливных и других видов котлов

По общему устройству жидкостного теплого пола нет никакой разницы, к какому виду котла он будет подключаться. Единственное, что надо учесть, это диаметр трубы змеевика. По диаметру змеевики, заделываемые в стяжку пола, всегда меньше труб, которыми подключаются радиаторы. При этом тип котлов тот же самый.

Исправляется это использованием переходников с параллельным подключением нескольких секций. Например, котел имеет выход трубы 1 дюйм. На нее ставится переходник на 4 трубы 1/4 дюйма. В результате сечение и гидравлическое сопротивление контура будет примерно таким же.

Пеллетные котлы (котлы на органических гранулах) в банях обычно не используются из-за высокой сложности, но если другого топлива нет, то можно поставить и такой вариант.

Не рекомендуется использовать для частой эксплуатации котлы на угле. Они загрязняют атмосферу. Кроме того, установка угольных котлов запрещена во многих коттеджных поселках и на заповедных территориях.

Утепление пола в бане. Нужно или нет?

Людям, для которых слово «парилка» означает лишь комнату с высокой температурой, может показаться весьма странным, что пол в ней также требует качественного утепления. А вот истинные гурманы и знатоки банного дела сразу скажут, что холодный пол в бане просто неприемлем. Ведь качественно утепленное половое покрытие не только увеличивает комфортность парения, но и позволяет сохранять до 20% тепла, предупреждая преждевременное остывание бани.

Именно качественная теплоизоляция значительно сокращает время на прогревание помещения, достижение необходимой температуры (ну здесь все на любителя) и ее сохранение в течение длительного времени

Опять же и экономия топлива, что на сегодняшний день далеко немаловажно

Стоит обратить внимание и на тот факт, что резкий перепад температур между полком, на котором вы с удовольствием отогревались, и неутепленным полом (на котором могут мгновенно подстыть ноги) может весьма неприятно сказаться на вашем здоровье. Особенно это актуально для тех людей, которые практикуют походы в баню с маленькими детьми или с ослабленным иммунитетом (например, после болезни)

Ну и контролька – даже если у вас в парной поддерживается комфортная температура, то выход из неё в предбанник или душевую, в которой не утеплён пол, может преподнести немало неприятных сюрпризов. Потому в вопросе об утеплении пола я однозначно придерживаюсь варианта в его необходимости.

Нужно ли утеплять стяжку пола

В последнее время выросла мода на керамогранитные полы. Да, это красиво и гигиенично. При этом можно забыть о замене и ремонте пола до того времени, пока стены не развалятся — с ним ничего не произойдет. Уложить плитку можно только на стяжку из бетона. И здесь сразу возникает вопрос: а зачем основание пола утеплять, при этом дважды: снизу и посередине. Такая технология нужна в жилых домах и квартирах или в общественных банях, работающих ежедневно.

Частная банька же протапливается редко. Поэтому непонятно, от какого холода защищать ее помещения. Ведь зимой при морозе (достаточно –5oС в течение нескольких дней) вода в бане замерзает. Холод поступает в основном через стены. Ведь даже дерево пропускает тепло в объеме 0,11-0,15 Вт/м*С. Получается, что сделав стяжку, хозяин бани создал аккумулятор, который накопит холод зимой изнутри и будет отдавать его интенсивно во время мойки.

Такая же ситуация и при стяжке пола под деревянные щиты или для сбора воды. Ее можно, а в некоторых случаях и нужно заливать. Только зачем утеплять? Вот в чем вопрос.

Подогреть бетонированное основание пола можно с помощью теплого пола. Но и здесь так называемые эксперты по баням не разбираются в сути вопроса. Но об этом чуть ниже. Сейчас же продолжим теорию и объясним, почему пар сырой, а микроклимат не самый лучший, и как это связано с неутепленными полами.

Каким покрытием закрыть теплый пол

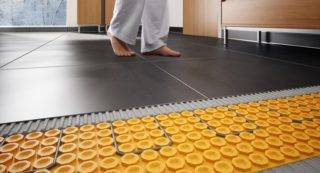

Теплый пол под керамической плиткой

После заливки стяжки или укладки элементов на теплоизоляционную подложку выполняется монтаж финишного покрытия.

Варианты отделки:

1. Керамическая или стеклянная плитка. В случае такого решения следует выбирать материал с нескользкой ребристой поверхностью, чтобы не допустить падения.
2. Деревянный настил. Целесообразно использовать съемные щиты, которые можно выносить на просушку после окончания банных мероприятий.
3. Стационарный пол из уложенных на лаги досок. В этом случае используются водостойкие сорта древесины (кедр, лиственница, дуб). Доски обрабатываются антисептиком, плотно подгоняются, щели заделываются герметиком.
4. Рейки из древесно-полимерного композита. Этот материал не боится сырости, без последствий переносит перепады температуры.

Покрытие следует выбирать красивое, устойчивое к перепадам температуры, прочное и долговечное, чтобы каждые несколько лет не заниматься утомительным и дорогостоящим ремонтом.

Теплый пол в бане с использованием электрокабеля

Особенностью таких полов является применение кабеля, который преобразовывает электрическую энергию в тепловую. Для высококачественного монтажа рекомендуется кабель, который способен потреблять не более 250 Вт.

Температура теплого электрического пола в бане регулируется посредством установленного термостата.

Для обустройства системы используется одножильный или двужильный кабель. Какой бы нагревательный элемент ни применялся, стоит монтаж выполнять в соответствии с требованиями пожарной безопасности. Особенно ответственно следует относиться к обустройству системы отопления в помещениях с деревянными полами.

Электрические теплые полы стоит укладывать с помощью специалистов, которые не только правильно выполнят монтаж, но и проверят всю систему на работоспособность. Стоимость таких монтажных работ немаленькая. Электрические полы очень редко используют при частном строительстве бани в сельской местности.

Преимущества жидкостного подогрева пола в банном помещении

• Отсутствие источников тепла на стенах.
• Снижение средней температуры в помещении на 1-2° по сравнению с радиаторной конструкцией.
• Отсутствие направленного вверх конвективного потока теплого воздуха, что позволяет избежать избыточного нагрева потолка и стен.
• Пониженная температура возвратного и подаваемого потоков теплоносителя увеличивает КПД системы при условии наличия в ней насоса.
• Эстетическая составляющая, которая заключается в отсутствии радиаторов на стенах.

Несправедливо будет не вспомнить электрический метод нагрева с применением кабеля или матов. В определенных условиях их эксплуатация вполне оправдана. Но в условиях повышенной влажности обустройство такой системы требует особой технологии, направленной на обеспечение безопасности, включающей контур заземления и УЗО. Кроме этого, мастера, которые знают, как правильно сделать теплый пол в бане, указывают на фактор электромагнитных излучений, когда используется пленочный элемент или кабель.

Как показывает практика, подогрев всей банной площади за счет электричества весьма затратен. Другое дело система на жидкостном теплоносителе, которая обеспечивает высокий уровень теплоотдачи при сравнительно небольших расходах на энергоносители. Более того, возможна организация подачи теплой воды в контур напольного обогрева из системы центрального отопления. В отличие от электрических систем обогрева использование жидкого теплоносителя полностью безопасно.

Особенности системы

За счет установленного над топкой теплообменника, горячая вода будет поступать в систему, в процессе прохождения по ней охлаждаться и возвращаться уже холодной снова в теплообменник. Там печь для бани с подогревом пола снова ее нагреет и весь процесс повторится.

Небольшой циркулярный насос поможет нам вернуть охлажденную воду назад в теплообменник. За счет циркуляционной энергии теплоносителя и будет произведен равномерный прогрев  помещения.

Придется уложить трубу диаметром не менее 24 мм, что уменьшит сопротивление при движении теплоносителя. Стандартно, для системы, используют трубу диаметром 16 мм, но нам такая не подойдет.

Тут есть еще один подводный камень. Между теплообменником и системой подогрева нам потребуется установить смеситель, где будет добавляться холодная вода из обратного контура.

Система подогрева предусматривает использование теплоносителя с температурой не выше +400С. Нам нужно будет остудить воду до нужной температуры, т. к. из теплообменника будет выходить практически кипяток, температуру которого невозможно регулировать.

Схема установки

Правила укладки пола и подключение к обогреву

Обустройство теплых полов в помещении от печи практически идентично с монтажом таких полов в квартире, только тепло, получается, от разных носителей. Рассмотрим, как монтируются теплые полы от печи:

1. для того, чтобы произвести монтаж полов необходимо тщательно подготовить пол. Не допускается наличие мусора или сора. Если есть старое покрытие, то его полностью снимают и делают небольшой котлован, который должен быть приблизительно 70 см;
2. фундамент такого котлована необходимо оборудовать гидроизоляционным слоем, можно использовать рубероид, который накладывается в два уровня;
3. сверху насыпается песок, который тщательно уплотняется. Песочное основание должно составлять 50 см;
4. сверху такого слоя укладывается рубероид и укладывается септик;
5. после этого можно начинать черновую стяжку, которая должна быть не меньше 10 см. Как только стяжка будет готова, следует еще уложить один слой гидроизоляции;
6. далее укладывается утеплитель и сетка из арматуры;
7. следующим этапом будет монтаж трубопровода;
8. заливается чистовая стяжка и сверху оформляется декоративным покрытием;
9. последним этапом будет подключение труб к баку.

Как только основные работы с полом будут завершены, необходимо установить систему подачу воды, для этого потребуется металлический бак, где будет происходить нагрев воды и печь, за счет которой вода и будет греться.

Обязательно нужно выбрать для теплого пола специальный насос, который будет перегонять горячую воду по трубам, а остывшую возвращать обратно в бак для ее нагревания. Практически такой процесс является постоянным, пока топиться печь.

Как только топка прекращается, вода перестает циркулировать, а значит и полы начнут постепенно остывать. Поэтому для больших загородных домов, желательно предусмотреть дополнительный вид обогрева.

Такие теплые полы могут стать незаменимыми для бани или для маленьких помещений, где поддерживать комфортную температуру необходимо не постоянно, а периодически.

Как сделать систему обогрева своими руками?

Подготовка поверхности

Сначала нужно подготовить к монтажным работам поверхность основания и слив. Для этого:

Между стен фундамента удаляют грунт, утрамбовывают поверхность.
Перед этим закладывают канализационные трубы для сточных вод.
Засыпанный слой песка и щебня высотой 15 см хорошо утрамбовывают, а следом закладывают утепление из керамзита толщиной 150–200 мм.
К водостоку делают небольшой уклон.
После выполнения этих действий проверяют ровность и угол наклона поверхности

Важно соблюсти равномерность уклона, чтобы не получить застой воды в отдельных углублениях.. Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется

Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.

Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется. Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.

Необходимые материалы и инструменты

Важно запастись достаточным количеством теплозащитного материала. На выбор:

• войлок;
• стекловата;
• керамзит;
• пенопласт.

Если лаги деревянные, то утеплитель кладётся между ними и покрывается слоем гидроизоляции, например, плёнкой. Пароизоляция делается из рубероида, пергамина или плёнки толщиной 0,2 мм. Дополнительно приобретают водоотталкивающие и антисептические средства.

Понадобятся:

• рубероид;
• жёсткий и влагонепроницаемый утеплитель в виде пеноплекса;
• арматурная сетка;
• демпферная лента;
• хомуты для крепления сетки;
• маячки;
• саморезы;
• молоток и другие инструменты для монтажа.

Способы монтажа нагревательного контура

На бетонной стяжке удаляются все неровности, затем производится гидроизоляция путём заливки на поверхность горячего битума. Поверх кладутся листы рубероида внахлёст на 10 см. Сверху снова заливается битум, кладётся очередной слой рубероида. Утеплитель укладывается в толщину 5 см, соблюдая небольшой уклон. К арматурной сетке крепится труба, по периметру проклеивается демпферная лента

Внимание
Демпферная лента должна хорошо прилегать к основанию по всему его периметру.

Все стыки стен и пола должны быть заклеены, чтобы избежать потери тепла и предотвратить температурные расширения. Нагревательный контур укладывается по инструкции, крепится к сетке пластмассовыми хомутами

После подсоединения системы и оценки её работоспособности подсоединяют систему. При наличии давления в контуре дополнительно осуществляют заливку. После её застывания можно стелить напольное покрытие.
Плиты из полистирола требуют аналогичного подхода к монтажу. Основание также хорошо подготавливают, вычищают от мусора, выравнивают, устанавливают поверх гидроизоляцию. При этом рубероид кладётся в 2 слоя. По периметру обкладывается демпферная лента, размещаются теплоизоляционные маты с бобышками, имеющими светоотражающее основание. Монтаж производится по схеме в пазы между бобышками. При подключении проверяется работа системы и отсутствие в ней течи. По установленным маячкам заливают стяжку. Не забывают при этом выполнять небольшой уклон по направлению к стоку. После затвердевания бетона на поверхность стелют покрытие.
Деревянный пол требует особого подхода к монтажу. Трубы прокладываются прямо по поверхности чернового покрытия. Затем основание счищают от грязи, укладывают полиэтиленовую плёнку. Она будет служить надёжной гидроизоляцией путём вмонтирования в демпферную ленту. На саморезы фиксируют лаги, располагая их поперёк основных досок. Затем приступают к теплоизоляции (прокладка утеплителя с натягиванием дополнительного слоя плёнки). Это нужно выполнить для защиты от влаги. Поперёк лаг устанавливаются деревянные рейки, в пазы между ними прокладывается фольга или размещается металлический профиль. На фольгу или в профиль складываются трубы, проверяется работоспособность системы.
Совет
Подложка монтируется из фанеры или ДСП. Финишное покрытие формируется из плитки или дерева.

Правила эксплуатации

Если зимой баня не эксплуатируется, воду сливают из контура или поддерживают плюсовую температуру внутри Рекомендации по использованию теплого пола от кирпичной печи мало чем отличаются от стандартных:

• На зиму воду из труб нужно сливать. Если баней пользуются и в холодное время года, нужно установить другую систему обогрева.
• Во время работы нужно следить за давлением в системе. Печь не оборудуется соответствующим датчиком и не контролирует эти показатели.
• Перед запуском проверяют работу насоса и запорную арматуру. Нельзя допускать протечки.

Ремонт теплого пола сложен. Чтобы устранить протечку или другое повреждение, необходимо снять настил, разрушить стяжку, починить контур и повторить все отделочные работы заново. Это затратный и трудоемкий процесс.

Как сделать водяной теплый пол в бане своими руками – проверенные советы

Выпуск отводов нужно делать там, где вы рассчитываете поставить коллектор. Зачастую это предбанник. До заливки стяжкой отводы приближают максимально близко к этой зоне. А лучше всего проектировать водяное отопление для пола на первом этапе строительства, чтобы проанализировать все возможные вариации подвода коммуникаций и обустройства теплого пола заблаговременно.
Контролировать и менять температуру с установкой контура от печки не получится, поэтому чтобы вода не нагревалась слишком сильно и не портила трубы, обеспечьте смесительный блок, где горячая вода собирается с переработанной для снабжения необходимым показателем температуры. Ведь ходить по полу, прогретому до 90 градусов сомнительная перспектива. А узел в автоматическом режиме отвечает за регуляцию нагревания и отключает подогрев летом, когда он просто нецелесообразен. Также коллектор позволяет делать отдельное отопление по заданным отрезкам помещения от одного источника.
Не экономьте на теплоизоляционных материалах. Это поможет избежать промерзания пола, его длительного подогревания и значительной теплопотери

Также уделите внимание гидроизоляции пола.

• Нарушение любого рода в процессе монтажа водяного контура и последующих манипуляций может привести к его деформации и даже серьезному аварийному положению. По этой причины большое количество собственников отдают предпочтение уже подготовленной печи с соответствующим контуром. Модели современные и многофункциональные, однако не всем по карману. Либо заказывается проект парильни с учтенными параметрами для прокладки теплого водяного пола своими руками без погрешностей. Но остается много тех, кто все же делает все самостоятельно.
• Финишное покрытие под такие полы должно хорошо проводить тепло, отличаться устойчивостью к повышенной влажности, перепаду температуры, механическому воздействию и долговечностью. Так, в моечной и парной комнате достойным выбором считается керамическая плитка и керамогранит. Главное с антискользящим покрытием.

Согласитесь, что банные процедуры предполагают комфорт, отдых и расслабление, и что как не теплый пол водяной будет способствовать этому. В блоге banya-guru.ru всегда дадут грамотные рекомендации по различным аспектам строительства и оснащения бани, обращайтесь!

Водяная система в бане

Этот вид выполнен так же, как и стандартная система отопления. То есть, имеется котел, нагревающий теплоноситель, имеются трубы, которые прикреплены по некоторой схеме. По этим трубам проходит теплоноситель.

Установку теплых полов рекомендуется совершать с помощью металлических, медных, металлопластиковых, пластиковых или гофрированных труб. Теплоносителем выступает вода, этиленгликоль и еще разные растворы. Наиболее распространенным носителем является вода. Однако, если баня не отапливается, то вода может замерзнуть и вследствие этого возможен выход системы из строя. Поэтому используйте сразу антифриз для обустройства системы отопления «Технология уюта» в бане.

Ремонт системы теплых водяных полов в бане – это очень дорогое, тяжелое дело, требующее достаточного количества времени. Чтобы сделать теплый пол в бане своими руками в большинстве случаев вам понадобится срывать поверхность и заменить всю систему.

Главным минусом в устройстве является сложность ремонта. Также недостатком такой системы отопления можно назвать то, что для расчета и монтажа нужна помощь специалиста, а это немаленькие материальные расходы.

Преимуществом водяной системы является очень высокая надежность данной системы.

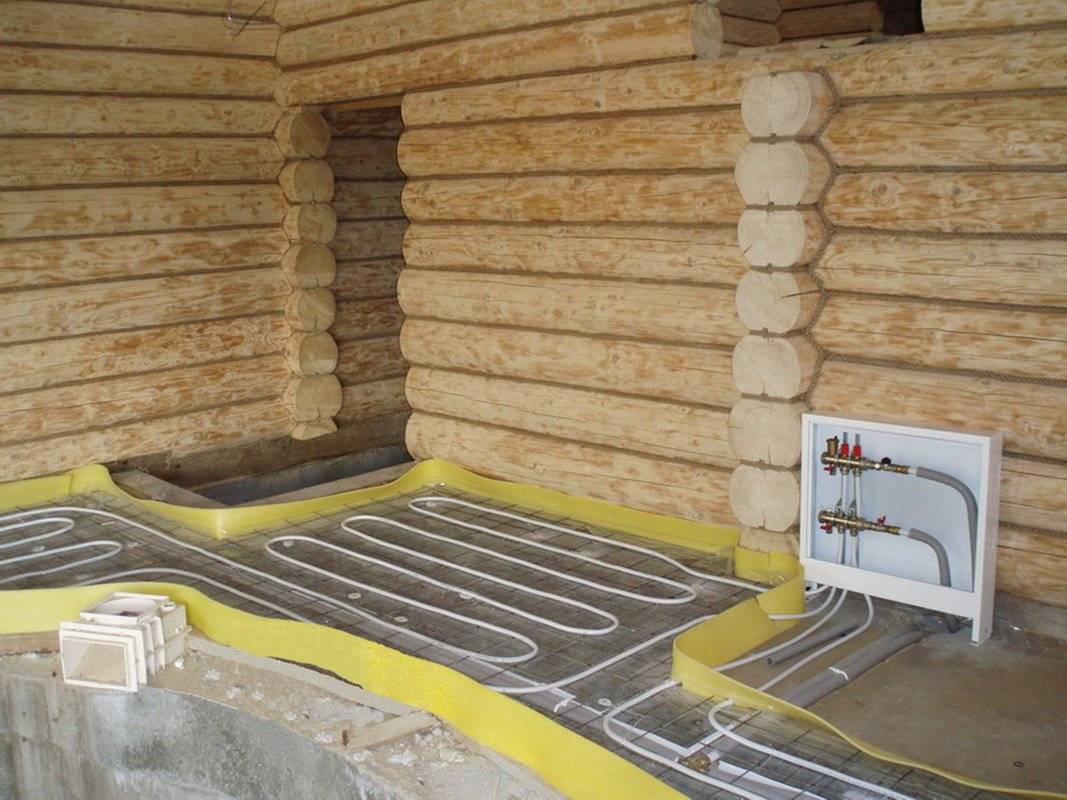

Устройство водяного теплого пола в бане

В поверхности, на которую кладут трубы, обязана быть оборудована теплоизоляция, чтобы сократить потерю тепла на полу. Для сокращения теплопотерь пользуются минеральной ватой, полистиролом и иными материалами. Чтобы увеличить эффективность обогрева водяной системы в бане, на теплоизоляцию кладут фольгированную пленку.

Чтобы сделать правильную планировку размещения труб, нужно выяснить, где будет размещена мебель. Для укладки труб при теплом водяном поле в бане существует 2 типа: «змейка» и «улитка».

Тип «змейка» характеризуется легкостью в монтаже, однако, равномерный нагрев пола в бане почти невозможен. Потому что делаются маленькие шаги в процессе прокладки труб. Вследствие этого теплоноситель остывает и определенные участки пола не греются. Этот факт нужно учесть во время проектирования.

Сделать устройство теплых полов в бане своими руками можно на основе:

1. Бетонного перекрытия. Сначала нужно подготовить поверхность, потом положить трубы и залить их специальным бетонным раствором. В большинстве случаев этот вид имеет в конце покрытия керамической плиткой.
2. Деревянного перекрытия. Для данной системы характерно использовать лаги или рейки, изоляцию и утепление, между которыми и кладутся трубы, после чего необходима укладка чистового пола.
3. Полистирольных плит, где имеется отверстие, чтобы укладывать трубы. Эту систему следует применять, если фундамент имеет небольшую несущую способность. Для нее не нужны большие материальные расходы.

Водяную систему можно делать своими руками в помещении с различной влажностью. Однако, если вы хотите продлить срок работы данного теплового пола, установите еще один слой гидроизоляции.

Выбирайте самостоятельно шаг укладки труб в бане. Помните, что если укладывать трубы близко, то это приведет к большим расходам. Также будет длинный контур, в результате чего конечные точки будут прохладные, потому что теплоноситель будет доходить к ним не очень теплый. Реже, чем 40 сантиметров тоже нельзя класть трубы, потому что будет чувствоваться перепад температуры в системе.

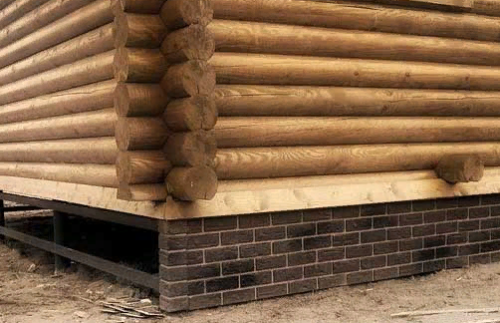

Утепление пола бани на свайном фундаменте

При возведении фундамента на сваях или столбах утепление пола также не требуется. Пространство между грунтом и ростверком закрывается завалинкой или утепляется по технологии возведения каркасного здания. Работы ведутся в следующей последовательности:

1. по периметру свайного фундамента расстояние между грунтом и низом коробки здания с внутренней стороны обшивается досками (фанерой, ОСБ или плоским шифером). Чтобы влага из земли не попадала в деревянную обшивку и утеплитель, прямо по грунту делается отсечная гидроизоляция. Для этих целей лучше всего подходят рулонные гидроизоляторы;
2. к доскам крепится вначале пароизоляционная мембрана (тип А), а затем утеплитель;
3. теплоизоляционный слой закрывается ветрозащитной пленкой;
4. снова набивается обшивка, но уже с наружной стороны;
5. низ бани заделывается декоративной плиткой или камнем.

Водяной

Водяной теплый пол куда безопаснее электрического и эффективно справится с обогревом пола в бане, хоть и потребует больше времени для этого. Источником горячей воды для обогрева бани, может быть печь с вмонтированным водным контуром или же котел общего отопления дома. Выбор зачастую обусловлен расположением самой бани. Естественно нет смысла вести линию теплоснабжения от дома к бане, если это отдельно стоящее здание или устанавливать дополнительный котел. Если же баня примыкает к дому или расположена внутри него, то центральный котел будет куда лучше справляться с задачей.

Водяной теплый пол можно установить как под бетонную стяжку, так и для обогрева деревянного пола с практически любым типом напольного покрытия подходящего для использования в парилке.

В случае если нет возможности использовать бетонную стяжку, то под трубы теплого пола укладываются теплоотражающие пластины из алюминия или оцинкованной стали, формирующие паз для их укладки и имеющие достаточно большую площадь поверхности для распределения тепла.

Устройство водяного пола от банной печи

Отопительные контуры, по которым перемещается нагретая рабочая среда.

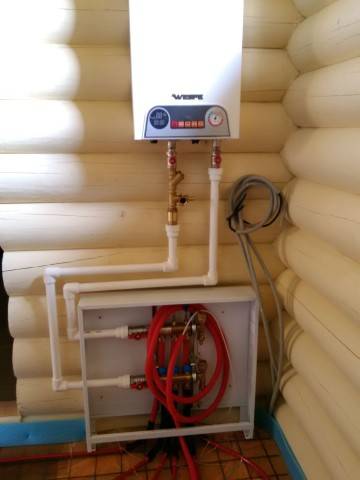

Смеситель (коллектор), в нем происходит разделение жидкости по контурам. В нем же происходит нагретой от печи воды, с более прохладной. Все дело в том, что печь не в состоянии подогревать воду до определенной температуры. Часто температура рабочей среды не допускает ее помещения в отопительный контур и поэтому приходится ее перемешивать с холодной водой.

Теплообменный блок. В нем происходит передача тепла от печки теплоносителю. Конструкции модуля описаны ниже.

Для обустройств нагревательной системы применяют пластиковые или металлические трубы. Только, при этом надо помнить о том, что при их прокладке требуется использовать единый кусок трубы. При укладке нагревательного элемента недопустимо использовать фитинги или другие формы соединения. Такие стыки повышают вероятность возникновения протечки, для устранения, которой придется вскрывать напольное покрытие и стяжку.

В основании трубопроводов, по которым подается теплоноситель от банной печи должна быть расположена бетонная плита. Для снижения потерь тепловой энергии между трубами и бетонным основанием требуется проложить слой утеплителя. Для этого допустимо применение вспененного полиэтилена, с фольгированной поверхностью. Можно использовать пенопласт, пеноизол или минеральную вату.

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

Устройство водяного тёплого пола от банной печи  включает в себя несколько узлов:

Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше  всего использовать – медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.

Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.

Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.

Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

• чернового пола — бетонного или деревянного;
• гидроизоляционного слоя — он препятствует образованию конденсата;
• утеплителя — уменьшает теплопотери;
• арматурной сетки — защищает изоляцию;
• отражателя из фольги — направляет тепло в нужном направлении;
• нагревательного элемента — трубы уложенные спиралью;
• бетонной стяжки — имеющей уклон по направлению стока;
• финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.
