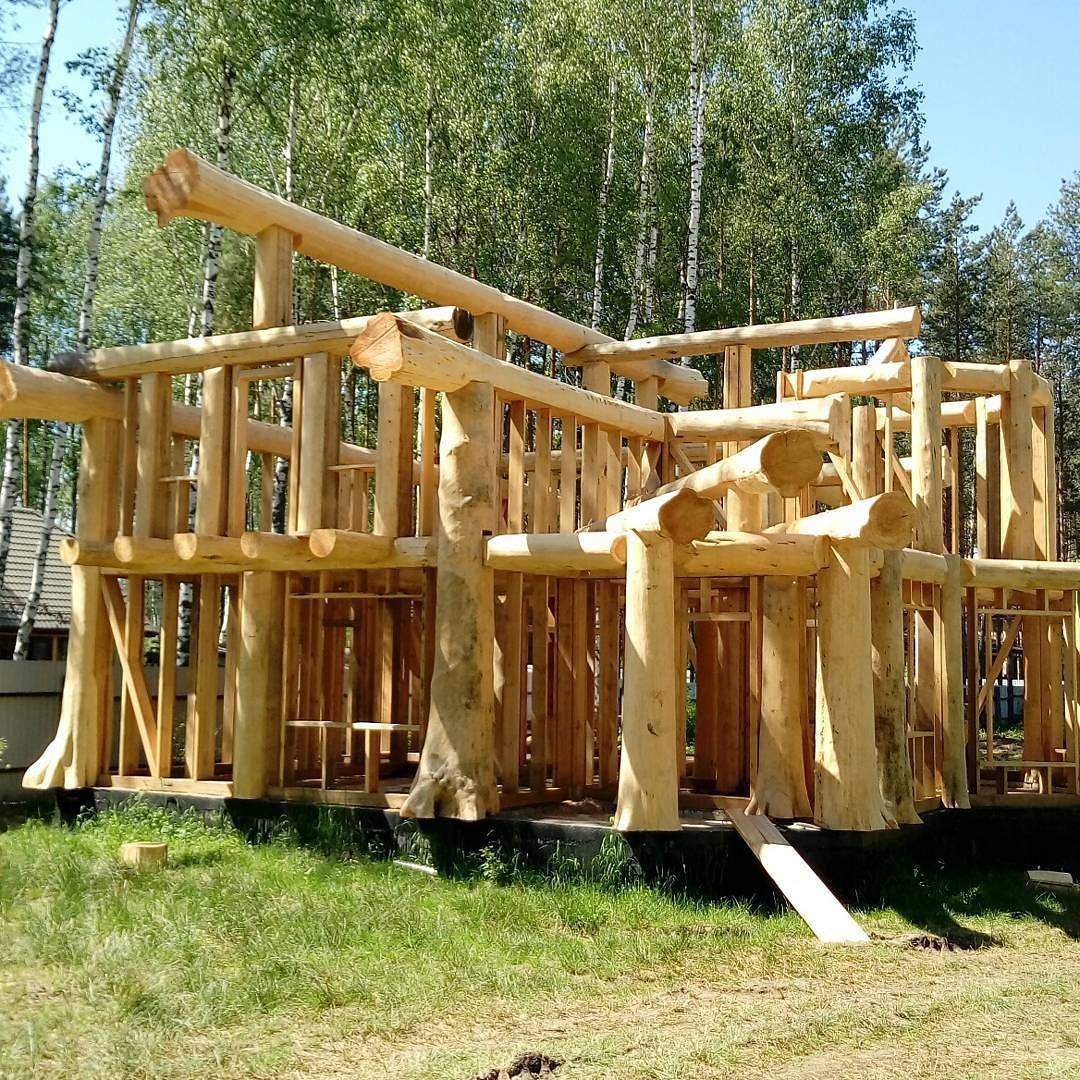

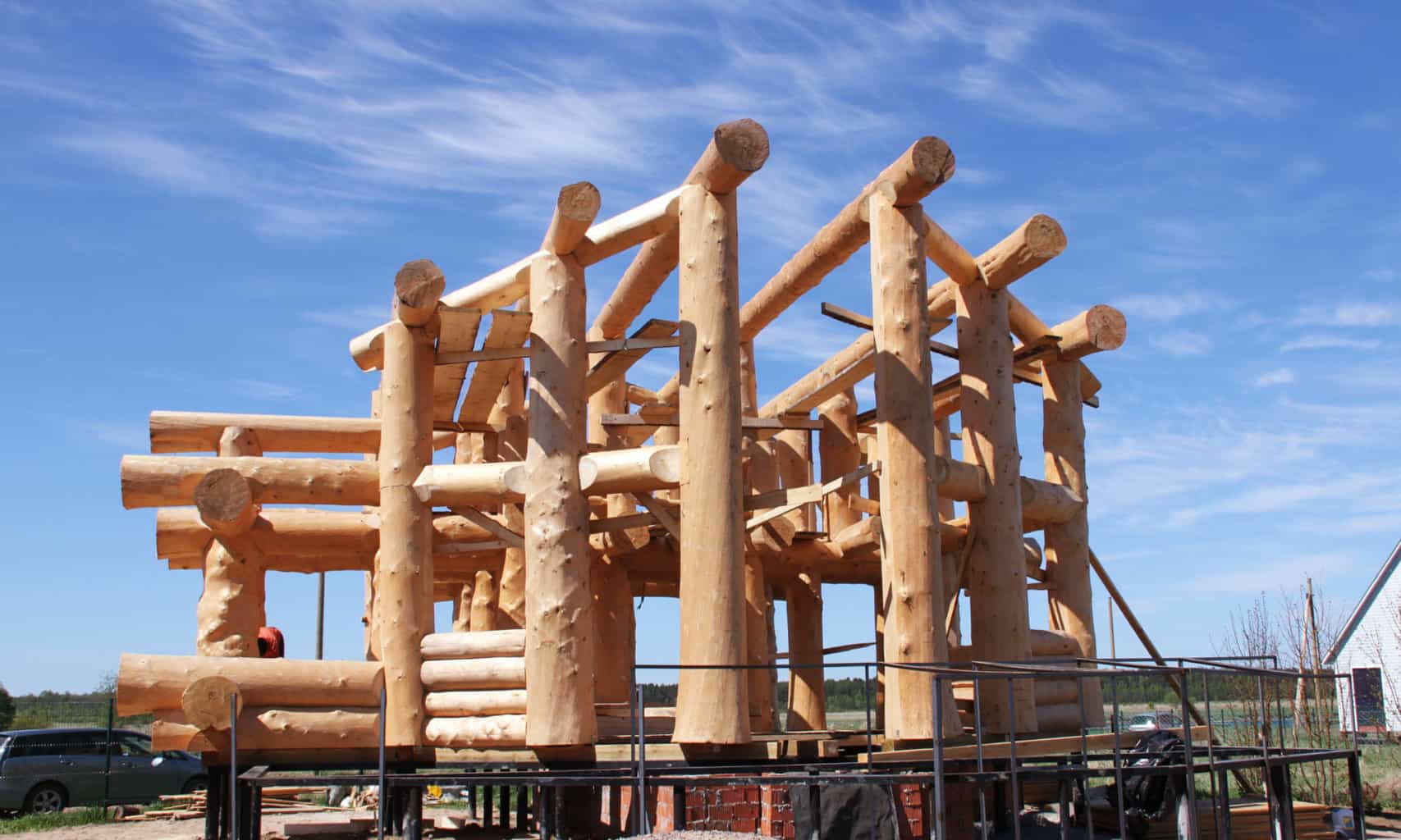

Каркасный дом из Нордвиг (кедрового массива)

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку

Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента

Вкручивание свай для фундамента вручную

Соединение винтовых свай фундамента между собой

Свайно-винтовой фундамент

Миф 3. Все каркасные дома строят по одной технологии

Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.

Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:

сборка на стройплощадке

На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.

Строителство каркасного дома из готовых панелей

заводская сборка (каркасно-щитовые дома)

Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.

Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:

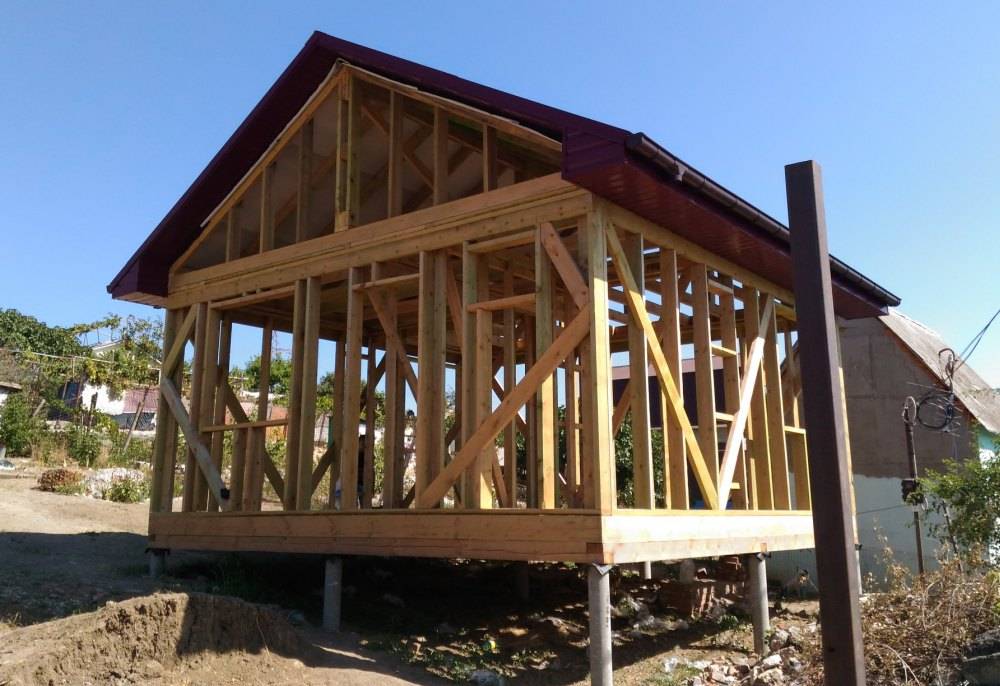

Деревянный каркас

Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.

Металлический каркас

Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).

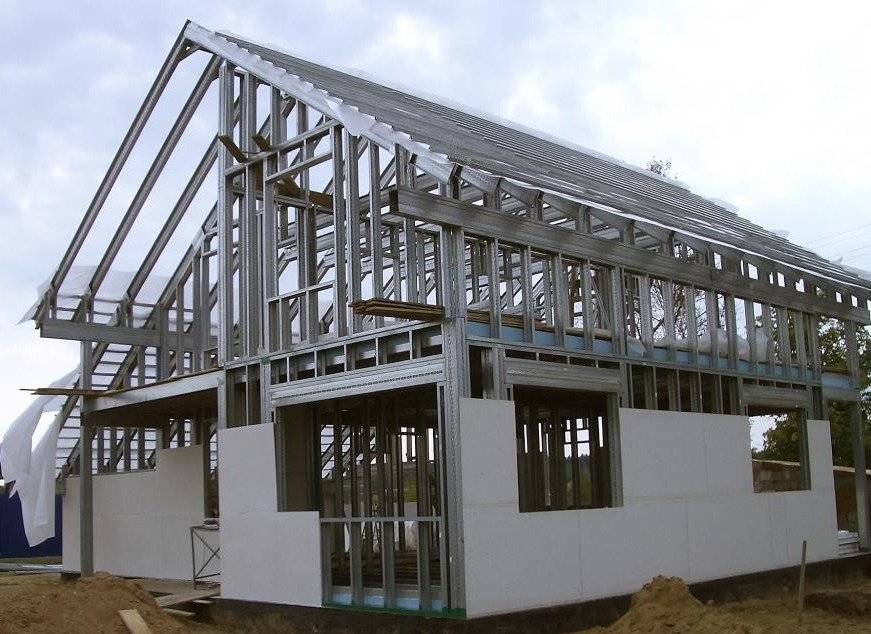

Строительство каркасного дома из металлического каркаса

Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.

Можно выделить такие их типы:

• дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
• дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
• каркасно-щитовые  дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
• дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.

Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.

Возведение «коробки»

Одна из главной сложностей при работе с деревянными стенами — это инженерные коммуникации. Более десятка систем, километры проводов должны обеспечивать жизнедеятельность дома. Все эти хитрослетения инженерной мысли должны быть спрятаны внутрь бревен и перекрытий. Ни одного провода не должно быть видно снаружи! Невероятно сложная задача для строителей.

Компания «Родной дом» еще на других объектах разработала решение: все провода помещаются в специальные трубы. В таком виде они заводятся внутрь бревна. Это решение обеспечивает пожаробезопасность и не нарушает эстетику.

Меньше чем через год дом собрали под крышу. Стены покрыли натуральным антисептиком — смесью льняного масла и пчелиного воска. Начались отделка и установка оборудования.

Технология обшивки досками фасадных элементов частного дома

Сложностей при монтаже фасадных досок возникать не должно. Соблюдение рекомендаций производителя и элементарные навыки помогут возвести фасад без привлечения специалистов. Материал лёгкий, поддающийся изменениям размеров.

Пошаговая технология обшивки внахлест

В зависимости от выбора пиломатериала, отделка производиться доской внахлёст, либо стык в стык. При обшивке дома доской дпк, довольно часто прибегают к методу отделки внахлёст:

• Размечается стена, по разметкам крепиться каркас для направляющих реек.
• Если подразумевается дополнительная теплоизоляция, на этом этапе укладывают в ячейки каркаса утепляющий материал.

  Рисунок 3. Обшивка доской внахлест.

• Следующим этапом будет крепление фасадных досок. Происходит это снизу вверх. Все элементы выставляются по уровню и крепятся саморезами или гвоздями горизонтально. Лучше осуществлять крепление в шахматном порядке, чтобы при естественной деформации облицовку не повело.
• При ширине планки в 100 мм, нахлёст должен быть не менее 20-27 мм с каждой стороны. Эти пропорции должны быть выдержаны по всей площади облицовки.
• Стыковка элементов фасада по длине закрывается ровными планками.

Вертикальная обшивка фасада

При вертикальном способе отделки фасадных досок применяется стыковка «шип-паз».

• В первую очередь по разметкам устанавливаются направляющие. Под вертикальную облицовку направляющие выводятся по уровню строго горизонтально.
• Укладывается теплоизоляция.
• Доски крепятся вертикально к каркасу саморезами или гвоздями, скрытым или открытым способами.
• Для лучшего сцепления замка «шип-паз», каждый элемент обшивки подбивают деревянным молотком.
• Стыки досок закрывают наличными планками.

Обшивка с нащельниками и вразбежку

Для того чтобы фасад служил долго и меньше подвергался деформации, при вертикальном расположении досок применяют вариант монтажа фасада дома с нащельниками или в разбежку. Оба эти варианта, используемые для обшивки дома фасадной доской, похожи. Отличия есть лишь в ширине досок, которые крепятся между основными элементами фасада. Нащельниками могут быть рейки из дерева, которые устанавливаются за двумя основными досками обшивки, образуя между ними зазор. При этом образуется внутренняя вентиляция системы. Если в качестве нащельников служит основная доска обшивки, такой вид монтажа называется отделка вразбежку. Такой же принцип действует и при облицовке необрезной доской.

Обшивка с открытыми швами

Для особой вентиляции фасадной системы прибегают к отделке-обшивке с открытыми швами. Монтаж доски может производиться как вертикально, так и горизонтально. Основное правило для данного вида монтажа – это установка ветрозащитных мембран, устойчивых к ультрафиолету, под основные планки. Размер щелей между досок может варьироваться от 3 мм до 5-6 мм, но не более 15-18 % от общей площади обшивки. Фасад с открытыми швами удобен в практическом плане. Отдельный элемент легче поменять, в случае повреждения.

Скандинавские мотивы в оформлении экстерьера.

Скандинавский стиль подразумевает использование дерева, камней. Прямые, лаконичные формы, естественные природные цвета в отделке. Со всеми этими условиями легко справятся фасадные панели, как натуральные, так и с использованием композитов. Экстерьер оформляется чёткими геометрическими линиями, контрастными цветами, в коричневых, бежевых красных и серых тонах.

Рисунок 4. Отделка фасада необрезной доской.

Канадская технология строительства

Стены дома собирают на участке строительства. Пролеты обшивают с внешней и внутренней панелями OSB. Для обеспечения теплоизолирующего эффекта применяют минеральную вату. Канадская технология строительства каркасных домов отлично подходит для российских погодных условий, и многие строительные фирмы берут ее себе на вооружение.

Каркасник построенный по канадской технологии.

Канадские дома популярны среди заказчиков. Каркасные технологии строительства домов, плюсы очевидны.

1. Максимальное энергосбережение. Благодаря современным утеплителям внутри стен и перекрытий, при относительно низкой толщины стен, достигается довольно большая экономия на электрообогреве. Теплое и комфортное проживание круглый год в районах крайнего Севера, где температура достигает — 60 градусов.
2. Отсутствие усадки каркасного дома. Сухие и строганные деревянные детали исключают возникновение трещин и деформаций. Отделка каркасного дома начинается сразу после его возведения.
3. Дома по канадской технологии можно сооружать круглогодично. Даже при минусовой температуре.
4. Разнообразие архитектурных решений. При выборе проекта заказчик может подходить творчески к выбору дизайна и облюбовать для внешней и внутренней отделки стен любые материалы. Дом можно сделать декоративно уникальным. Внутри помещения стены можно отделать гипсокартонном или же обшить деревянной вагонкой, евровагонкой. Имитировать брус. И избавиться от затрат на шпаклевку, краску, обои.

Каркасные дома, технология строительства. Видео.

Финская технология строительства

Каркасный дом по финской технологии возводят из готовых заводских комплектов.

• Блочно — модульный.
• Комплект с утепленными пароизолированными панелями.
• Домокомплект каркасного дома с “базовыми” панелями.
• Предварительно нарезанный комплект.

По финской технологии.

Финская каркасная технология строительства: необходимые готовые элементы собирают на месте стройки. Полностью собранные стеновые панели монтируют между собой. Элементы для сборки перегородок также изготавливаются в заводских условиях и доставляются на участок стройки. На месте закрепляются в единый каркас.

Финская технология строительства каркасных домов имеет довольно много плюсов:

1. Высокие темпы строительства. Работы завершаются за 2 – 3 месяца. Все элементы будущего здания изготавливаются на заводе, максимум за 5 недель. Монтаж готовых деталей занимает 15 дней.
2. Заводская сборка элементов панелей проводится с инструментальной точностью, без подгонки на месте сборки.
3. Монтажная простота каркасного дома по финской технологии. Легкость стен. Вес одного кв. м. стены весит 25-35 кг. Нагрузка на фундамент незначительная.
4. При производстве конструкций каркасно-панельного дома все деревянные детали пропитываются защитными составами, предохраняющими жилище от воспламенения. В результате чего, пропитанное дерево становится трудносгораемым. Стоимость 1 кв. м. каркасного дома варьируется от 900 до 12000 рублей.

Скандинавская технология строительства каркасного дома требует неглубокого фундамента. Нет необходимости использования спецтехники. Время монтажа постройки занимает до одного месяца. Толщина стен и теплоизолирующий материал сэкономят деньги на обогреве жилья.

Высокая экологичность каркасного дома: так ли это на самом деле?

Схема перекрытия каркасного дома.

Основа каркасного дома – каркас. А материалом для каркаса служит дерево. Это дерево должно быть скреплено как можно надежнее. А в случае с каркасно-щитовыми домами надежно скреплены должны быть еще и деревянные щиты. Итак, 90% материала в каркасно-щитовых и каркасных домах – дерево. Оно потенциально предрасположено при избыточной влажности к гниению и образованию плесени. Казалось бы, решение данной проблемы лежит на поверхности: дерево должно быть хорошо просушено.

Понятно, что чем меньше останется в древесине влаги, тем лучше для строящегося дома. Но на деле это не совсем так. Согласно действующим строительным нормам, в используемой для строительства жилья древесине влажность не должна превышать 25%. В строительных фирмах вам с готовностью покажут документ, в котором влажность древесины будет указана 20%, 14% и даже 9%. Но проблема в том, что в документах может быть один процент, а на самом деле – совершенно другой.

Ведь невозможно проследить, насколько правильно сушилась и хранилась эта древесина. Теперь рассмотрим еще один аспект. Общеизвестно, что дерево является горючим материалом. Следовательно, построенные из древесины дома будут являться источником повышенной пожароопасности. Чтобы снизить ее уровень, придется весь дом обработать специальными противопожарными смесями – антипиренами. Что в итоге? Дереву требуется обработка специальными составами для защиты от грибков и гнили (антисептиками). Требуется также специальная пропитка и обработка деревянных конструкций огнезащитными средствами. Кроме всего выше перечисленного при креплении в деревянных панелях используются клеящие составы.

Что входит в состав тех же антипиренов? Если это антипирены на солевой основе, то в их состав входят соли минеральных кислот: угольной, фосфорной или борной. Если же для пропитки используются несолевые противопожарные смеси, то все они производятся на основе фосфорорганических соединений. О том, что фосфор токсичен, известно еще из школьного курса химии. И хотя производители антипиренов утверждают, что их продукция нетоксична и не наносит вреда человеческому здоровью, верить этим утверждениям или нет – каждый решает сам. Тем более что есть еще антисептики и клеящие смеси. И среди них немало таких, в состав которых входят токсичные вещества.

Стены и окна скандинавского каркасника

Если обратить внимание на типичный норвежский каркасный дом, первым делом заметно, как много утеплителя заложено в стенах. Часто толщина утеплителя (как правило, минеральная вата) достигает 25—30 см

Обязателен слой пароизоляционной полиэтиленовой пленки. Это верно и для Финляндии, и для Швеции. Северный климат в комплексе с дорогими энергоносителями заставляют хорошо утепляться и сохранять тепло.

В разрезе стена скандинавского каркасного дома выглядит так:

1. Декоративный фасад из окрашенной доски.
2. Зазор вентиляционный.
3. Внешняя обшивка (ДВП, гипсокартон для фасадов).
4. Стенной каркас, тепло- и шумоизоляция.
5. Полиэтилен в качестве пароизолятора.
6. Коммуникации проложены в стенах норвежского каркасного дома, трубы утеплены.
7. Внутренняя обшивка учитывает индивидуальные пожелания владельца.

Окна в скандинавском стиле делаются из двух рам:

• внутренняя рама из дерева с одинарным стеклопакетом;
• наружная — из дерева или алюминиевого профиля с двойным стеклопакетом.

Створки в традиционных скандинавских каркасных домах открываются одновременно и внутрь.

Материалы для строительства

Для сооружения такого здания потребуются следующие материалы:

• Высушенный деревянный брус или доски с влажностью не более 10%. Предпочтительнее использовать доски, при необходимости соединяя их по двое или по трое.
• СИП-панели – включает подложку из ДСП, OSB, реже фанеры. Полость между двумя слоями заполнен теплоизолятором – пенопластом, минеральной ватой.
• Гидро- и пароизоляция – материалы выбирают в зависимости от типа плиты. В любом случае этот материал отличается низкой паропроницаемостью. Поэтому под обшивку, наподобие вагонки или ГКЛ, потребуется хорошая изоляция.
• Внешняя отделка – доски, вагонка, сайдинг – виниловый, деревянный, фиброцементный.

Особенности металлокаркаса

В нашей стране некоторые застройщики до сих пор с недоверием относятся к каркасным строениям. Мы привыкли к тому, что дом должен быть построен «на века» и из массивных материалов, быстровозводимые же строения кажутся слишком ненадежными. Жесткий и прочный металлический каркас в качестве несущей конструкции позволяет перейти на новые технологии строительства, оставаясь при этом верным традициям основательности.

Строительство каркасного дома из легких стальных тонкостенных конструкций (ЛСТК)

Строительство каркасного дома из легких стальных тонкостенных конструкций (ЛСТК)

Готовый каркасный дом, построенный на основе металлокаркаса, внешне не отличается от строений из других материалов.

Металлокаркас также имеет ряд других преимуществ. Так, он выдерживает большие нагрузки, например красивую, но при этом довольно тяжелую натуральную керамическую или цементно-песчаную черепицу. Металл также обеспечивает стабильность геометрии дома (деревянную конструкцию из плохо высушенного и необработанного сырья может повести, а дополнительная подготовка — это траты, которых строительные компании пытаются избежать). Металл также выигрывает в плане пожаробезопаности. Некоторые заказчики боятся, что металлический каркас будет холодным или начнет ржаветь. Но это всего лишь миф — металл закрыт достаточным слоем тепло- и гидроизоляции, чтобы не промерзать и служить на протяжении долгих лет.

Каркас по скандинавским правилам

У скандинавской технологии строительства каркасного дома есть свои черты и отличия в процессе возведения каркаса.

• Важнейший каркасный материал — обрезная строганная доска, очень редко пользуются деревянным брусом.
• Верхнюю обвязку делают одинарной, а по верху стены в стойки врезают ригель. Именно затем, чтобы ригель дублировал обвязку, в скандинавских каркасных домах применяют брус. Благодаря такой конструкции скандинавы обходятся без сдвоенных стоек и хидеров (горизонтальных перемычек над окнами и дверными проемами).
• Стойки каркаса производятся серийно, в разрезе тавровые или двутавровые. Внутри стойки и снаружи минимизируют теплообмен, соединяя пару тавровых профилей через материал с низкой теплопроводностью. Образуется двутавровый профиль с внутренней теплоизоляцией.
• Жесткость каркаса у скандинавского каркасного дома создают фасадным гипсокартоном или мягкими ДВП (древесноволокнистыми плитами).

Каркасное строительство: технология своими руками

Технология строительства каркасного дома своими руками впервые появилась в Канаде. Большому количеству эмигрантов в послевоенное время было необходимо теплое жилье, возводимое за короткий срок. Выход был найден. Заготавливали несущие конструкции из дерева. Затем их обшивали фанерой и внутри укладывали утеплитель.

Из-за быстроты монтажа несущего каркаса и качества возводимого жилья многие выбирают каркасное строительство, технология своими руками позволяет построить надежную и долговечную постройку для постоянного проживания.

На заметку
Технологию строительства теплого и простого жилья переняли в Финляндии, стране с суровым климатом. Только технология была усовершенствована тем, что панели для домов стали делать в заводских условиях. Так появилась финская и канадская технология строительства.

Виды кровли

В зависимости от архитектурных предпочтений вы можете выбрать любую кровлю. Самые востребованные:

Плоская крыша

Несложная по сооружению, но требует тщательного ухода во время сезонных осадков. Не применяется в строительстве жилых домов.

Односкатная крыша

Уклон крыши составляет 10 градусов и более. Снег на такой крыше легко сползает вниз. Возможно обустройство подсобного помещения на чердаке.

Мансардная крыша

Может быть полувальмовой с двумя скатами и вальмовой с четырьмя скатами. Обеспечивает хозяйственное место под кровлей. Возможность установки окон. Самопроизвольное очищение от снега зимой.

Вальмовая крыша.

Многощипцовая крыша

Имеет больше скатов и наличие ендов. Применяется при неординарной планировке дома. Уменьшается нагрузка на кровлю. Есть возможность обустроить дополнительное помещение.

Коническая крыша

Если дом сделан в форме круга. Редко, кто возводит подобное помещение. Простой уход.

Если у вас есть строительный опыт, вооружайтесь необходимой технологической информацией и стройте самостоятельно. Если нет, обращайтесь к специалистам, чтобы построить качественные каркасные дома, технология строительства на видео.
