Спецпланки для кровли из металлочерепицы

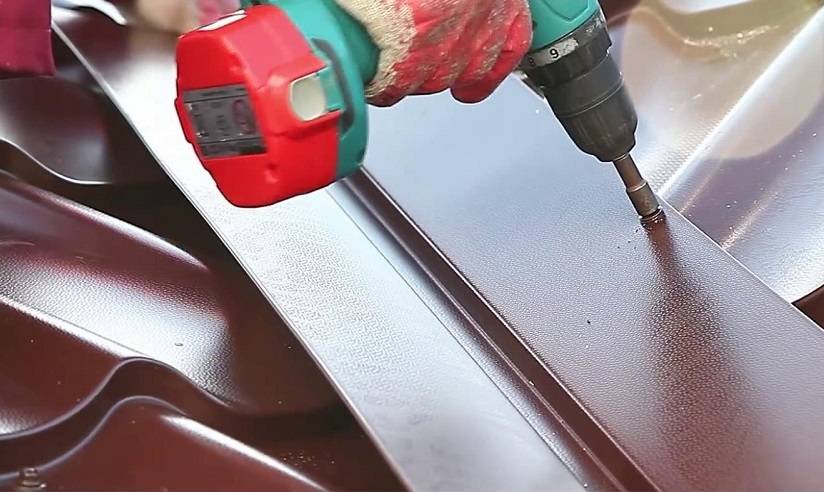

Как правильно крепить к обрешетке, усилие затяжки

Для выполнения монтажа понадобится аккумуляторный шуруповерт с функцией ограничения усилия затяжки и магнитная насадка для фиксации головки шурупа.

Перед началом установки рекомендуется рассчитать оптимальную степень затяжки. Для этого берутся обрезки металлочерепицы и доски. Усилие должно быть таким, чтобы после закрутки резиновая прокладка выступала за края шайбы на 1-2 мм.

В процессе необходимо контролировать отсутствие следующих дефектов:

• Чрезмерное усилие. Увеличивает вероятность деформации кровельного материала, может привести к проворачиванию метиза в обрешетке и ослаблению монтажного узла;

• Недостаточное усилие. Прокладка не выступает за края шайбы, тем самым не обеспечивая гидроизоляцию отверстия. Возможно смещение листа при сильных порывах ветра, появление шума.

После этого можно приступать к составлению технологической схемы крепления металлочерепицы к крыше.

Нюансы и ошибки монтажа капельника

При монтаже этого доборного элемента важно учитывать нюансы

1. Правильно выполненная водоотводящая система должна обеспечивать вывод влаги из подкровельного пространства в желоб водостока или наружу.
2. Чтобы получить правильный стык, ребро жесткости у каждого последующего монтируемого капельного элемента срезается на 2 см.
3. Для предотвращения повреждения защитного слоя капельной планки и появления коррозии для резки материалов используют исключительно ручной инструмент. Срез покрывают комплектной краской.
4. Для надежности монтажа саморезы вкручиваются в шахматном порядке.

Кроме нюансов приводим распространенные ошибки при монтаже капельных элементов.

1. Установка капельных элементов без нахлеста. Это приводит к протечкам. Необходимо соблюдать нахлест от 2 до 5 см.
2. Установка капельника так, что перекрывается циркуляция естественного воздухообмена под крышей. В связи с чем начинается сбор влаги и гниение утеплителя и стропил.
3. Применение дискового оборудования для нарезки доборных элементов и термическое воздействие на них. Приводит к появлению коррозии.

При соблюдении рекомендаций, приведенных в статье, монтаж капельника своими руками под силу даже неопытному человеку.

Что такое капельник или карнизная планка?

Стандартный капельник идет толщиной от 0,4 до 0,5 мм, из стали, которая защищена цинком или алюмоцинком. Дополнительно поверх современные производители еще наносят дополнительный защитный антикоррозийный слой из фосфата и обрабатывают грунтовкой. В качестве финишного слоя уже наносят полимерное покрытие и лак.

Для крыши из металлочерепицы капельник выполняет сразу несколько важных функций:

• Гидроизоляция. Карнизная планка отводит влагу от стен и обрешетки, защищает их от грибка, мха и наледи, а также предупреждает размытие строительных растворов.
• Эстетично. Капельник закрывает торцы крыши, чем значительно улучшает внешний вид здания и придает дому завершенный вид.
• Шумоизоляция. Капельник отражает звуковые волны, и уменьшает шум от грохающих металлических деталей во время сильного ветра.
• Ветрозащита. Капельник уменьшает подъемную силу ветра на кровельное покрытие. Другими словами, эта планка защищает крышу в сильный ураган, когда ветер способен сорвать ее. А крыша из металлочерепицы все-таки обладает некой парусностью.

К слову об эстетичности. Чаще всего капельник подбирают по цвету металлочерепицы точь-в-точь, чтобы он не выделялся на фоне всей крыши. Но все чаще современные дизайнеры рекомендуют брать его совсем другого оттенка, даже контрастного, чтобы подчеркнуть стиль дома красивым акцентом.

Такой метод вносит хоть какое-то разнообразие в дизайн металлической крыши, которая уже слегка поднадоела в больших городах.

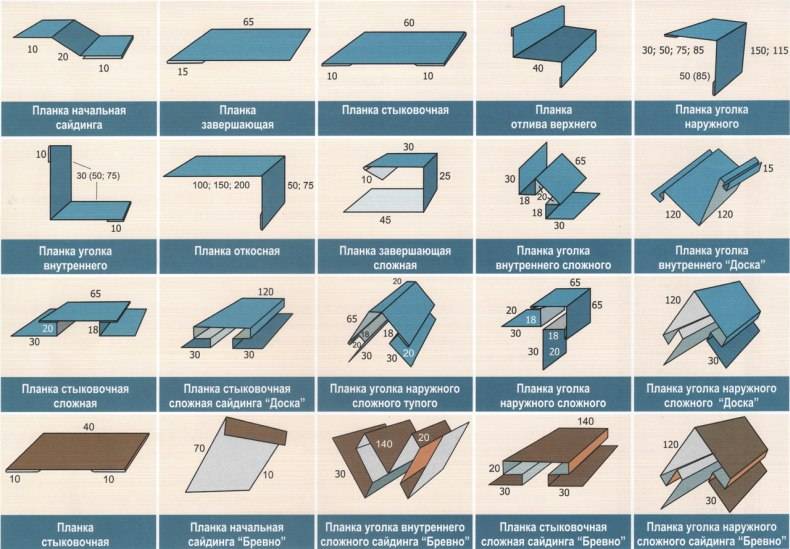

Планки

Подробнее остановимся на конкретных видах комплектующих и сферах их применения. Важнейшими элементами любой кровельной системы являются планки. Среди них выделяют разновидности.

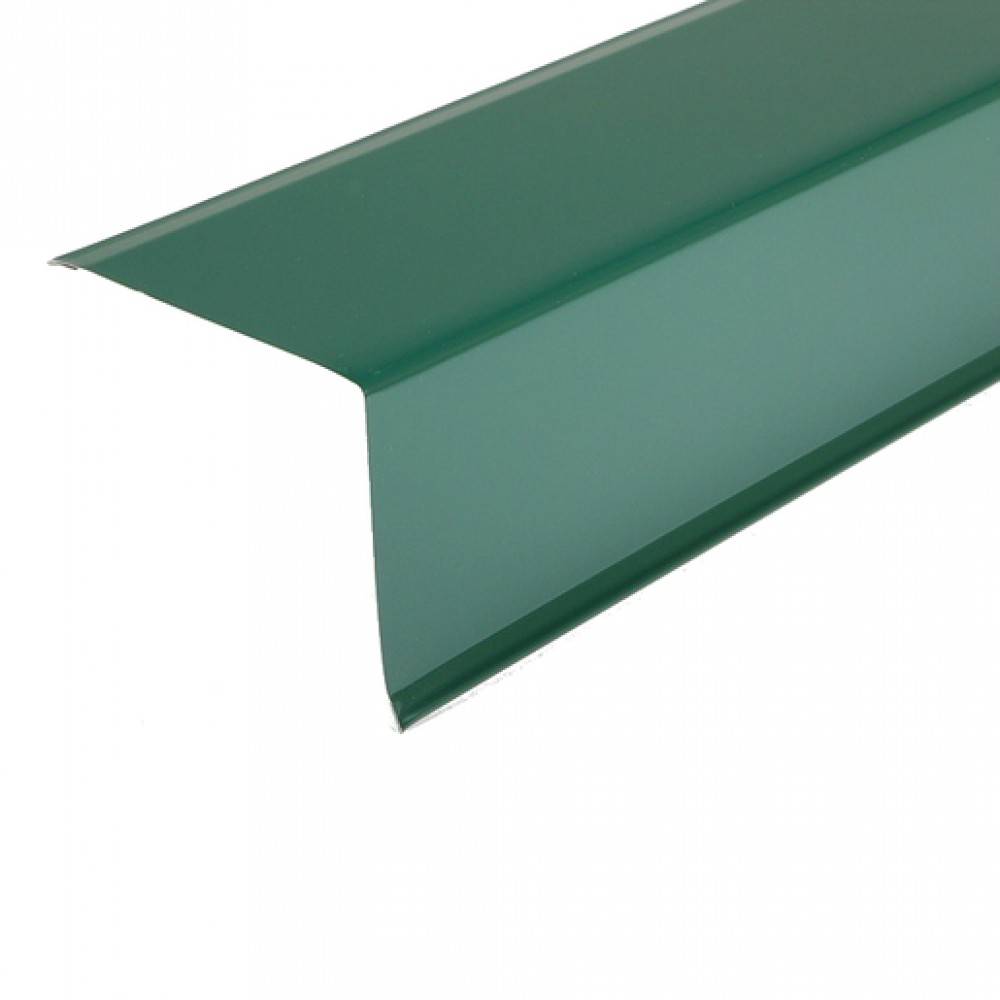

Карнизная планка – присутствует на любых типах крыш. Этот элемент закрывает стропила и лобовую доску от попадания воды. Карнизная планка находится со стороны свеса крыши. Вода, которая попадает на крышу, спускается по скату и по планке попадает в водосток. Внешне этот элемент выполняется в виде уголка с загибом на конце

При этом очень важно, чтобы он имел полимерное покрытие. На карнизных свесах рекомендуется использовать гребенку

Она используется для защиты кровельного пространства от проникновения птиц. Её устанавливаются на скатах, если черепица имеет большую высоту, которая позволяет пернатым проникать внутрь.

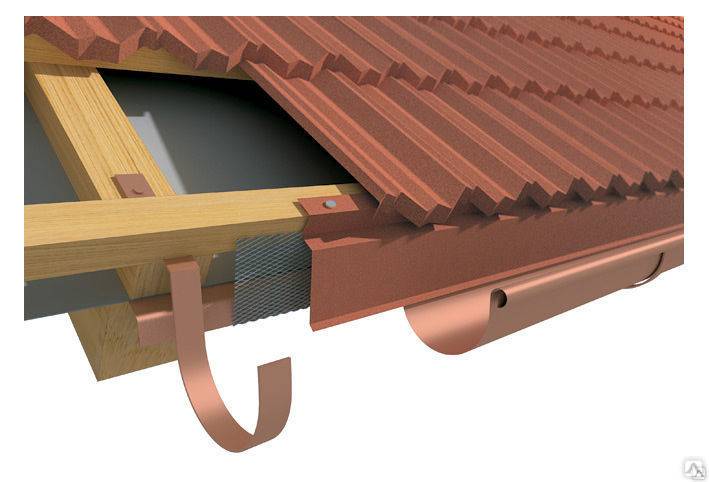

Карнизная планка для защиты свесов

Без карнизной планки вся вода будет попадать на стропильную систему, что неминуемо вызовет образование грибка.

Фронтальная планка (ветровая) защищает фронтон кровли от задувания дождя или снега. Также эта деталь является элементом, который обеспечивает фиксацию листов, предохраняя их от разбалтывания.

Планка ендовы бывает верхней и нижней. Верхняя выполняется в виде элемента с двумя плоскостями, в центре которой располагается желоб для отвода воды. Также этот элемент скрывает срезы кровли по краям, делая крышу более аккуратной. Нижняя планка укладывается под металлочерепицу, она имеет форму уголка и защищает внутреннюю часть кровли от просачивания воды.

Планка ендовы

Ендова – это место на крыше, где сходятся два ската, образуя угол. Вся вода и снег собираются в этом месте и создают большую нагрузку на кровлю. По этой причине ендову усиливают и создают на ней дополнительную гидроизоляцию.

Планки примыкания – элементы, которые служат для герметизации швов рядом с трубами, вертикальными стенами или вентиляционными отверстиями. Планки бывают нижними и верхними. Нижние укладываются под листы металлочерепицы, выступом на конце они устанавливаются в паз, который предварительно прорезается в стене. Верхняя планка устанавливается уже после монтажа листов черепицы. Швы примыкания обрабатываются герметиками, чтобы предотвратить попадание влаги под кровлю.

Схема примыкания к дымоходной трубе

Планки углов используются также, как и планки примыкания на стыках с различными поверхностями. Такие планки специально изготавливаются для внутренних или внешних углов.

Планки снегозадержания служат для предотвращения лавинообразного схода снежной массы с крыши. Скатывающийся по крыше снег может повредит водосток или другой объект. Планка снегозадержания разбивает снежную массу на небольшие части, в результате этого снег сходит с крыши порционно. Для повышения жесткости этого элемента на планки ставятся специальные усилители. В некоторых случаях для крыш из металлочерепицы используют трубчатый снегоудержатель.

Расчет количества металлочерепицы

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

Особенности вальмовых крыш

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

Снегозадержатели

Эти элементы бывают нескольких видов:

• трубчатые;
• решетчатые;
• снегозадержатели из бревен;
• уголковые;
• бугельные.

Теперь по порядку о каждом.

Трубчатые

Этот вид представляет собой конструкцию из кронштейнов со вставленными в них трубами. Высота такого барьера составляет 15 см. Сами кронштейны имеют вид вертикальных пластин, снабженных отверстиями для труб. Крепятся трубчатые снегозадержатели к скату кровли саморезами по металлу. Их вкручивают в отверстия, расположенные на горизонтальной полочке, которая имеется внизу кронштейна.

Решетчатые

Решетчатые конструкции состоят из кронштейнов с прикрепленными к ним вертикальными решетками. Изделия изготавливаются из оцинкованной стали и выпускаются в различных расцветках, что позволяет их подобрать под цвет кровельного покрытия. Высота решеток может быть различной – от 50-70 мм до 150-200 мм. Такие барьеры обычно монтируют на длинных крутых скатах, чтобы гарантированно удержать снежные пласты от падения.

Отличия капельника и карнизной планки

У карнизной планки и капельника имеются различия в функциональности. Поэтому необходима установка как первого, так и второго добора.

1. Капельник выводит конденсат, накапливаемый на пласте гидроизоляции наружу. Карнизная планка перенаправляет струи осадков, которые стекают с кровли. Это поддерживает оптимальный микроклимат под кровлей.
2. Одно из отличий — это то, как крепится капельник и карнизная планка на кровлю. Карнизная планка крепится под кровлю на обрешетку, а монтаж капельника производится под слой гидроизоляции.
3. Карнизная планка в отличие от капельника ограждает от ветра.

Крепление этих доборов выглядит следующим образом.

Значения кровельных элементов

Специальные элементы кровли из металлочерепицы служат для различных целей в процессах монтажа и эксплуатации зданий.

Одни из них необходимы для усиления герметичности в местах стыков, другие защищают кровлю от ветра и снега, а третьи служат для эстетической привлекательности архитектурного облика сооружений.

• При желании сэкономить на покупке комплекта доборных элементов, следует понимать, что самодельные изделия или отсутствие вспомогательных деталей значительно ухудшит состояние кровли и приведет к еще большим расходам на ремонт и восстановление конструкций.
• Несмотря на то, что некоторые производители могут изменять типовые размеры или форму дополнительных элементов для обустройства крыши, их основные функции и способы крепления остаются неизменными.

Основные требования при работе с металлочерепицей

Перевозка

Во избежание повреждений листы необходимо неподвижно зафиксировать в кузове автомобиля. При этом они должны полностью помещаться в кузове по длине (в противном случае на линии свеса возможны перегибы). Оптимальный режим движения транспортного средства: скорость не выше 80 км/ч, без резких разгонов и торможений.

Погрузочно-разгрузочные работы

Могут производиться вручную или с использованием спецтехники (автопогрузчиков, подъемных кранов с мягкими стропами). Упаковки выгружаются на ровную, чистую, сухую поверхность. Количество персонала при ручной разгрузке зависит от длины листов (1 человек на 2 пог. м, но не менее 2 человек на 1 лист). Переноска осуществляется в вертикальном положении. Запрещается волочить листы по земле и другим поверхностям.

Хранение

Листы металлочерепицы штабелируются с использованием деревянных брусков (укладываются в основании штабелей) и реек (укладываются между листами). Если хранение осуществляется на открытой площадке, необходимо обеспечить небольшой уклон листов по длине для стока воды. В непосредственной близости от места хранения запрещается проведение сварочных работ, а также других операций, способных повредить поверхность металлочерепицы.

Техника безопасности

Во избежание порезов об острые края металлочерепицы персонал должен работать в защитных перчатках. В процессе подъема листов на кровлю и их монтажа необходимо использовать страховочное оборудование. Запрещается проводить высотные работы в сложных погодных условиях (при сильном ветре, дожде, граде, снегопаде).

Крепеж

Для фиксации листов металлочерепицы используются саморезы из нержавеющей стали с полимерной прокладкой. Примерный расход – 6-7 саморезов на 1 кв. м.

Инструменты для монтажа металлочерепицы Grand Line

Электрические высечные ножницы	Насадка на дрель для резки металла	Шуруповерт
Клещи «Гофра»	Ручные ножницы по металлу	Ручные просечные ножницы по металлу
Рулетка с тряпичной лентой	Насадка на шуруповерт 8х45	Угловая шлифовальная машина

Обратите внимание! При резке металлочерепицы запрещается использовать углошлифовальные машины с абразивными кругами. Нарушение этого требования может привести к интенсивной коррозии изделий (из-за порчи цинкового слоя и полимерного покрытия)

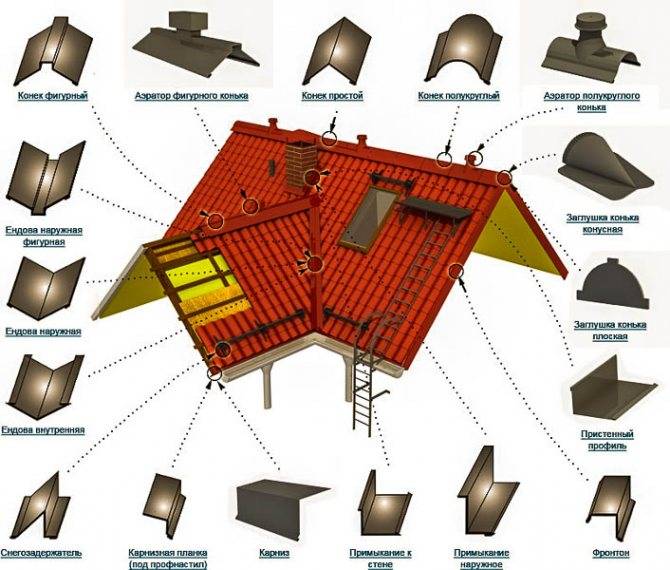

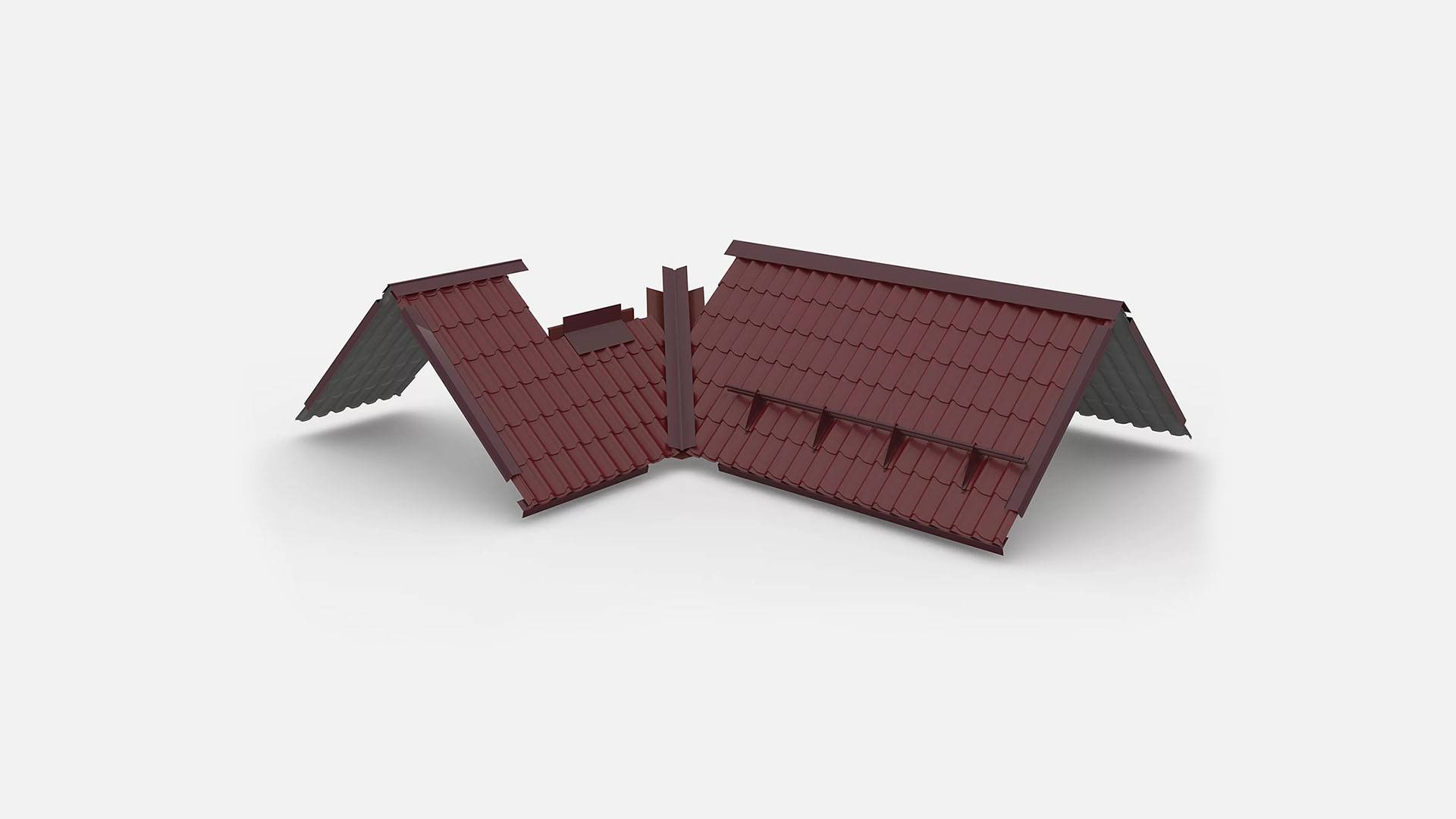

Доборные элементы для кровли из металлочерепицы

В устройство металлочерепичной кровли входят следующие доборные детали:

1. Планка торцевая (она же ветровая) – устанавливается для защиты фронтона от ветровых нагрузок. Обеспечивает сохранность крепежей (в процессе эксплуатации они не будут разбалтываться) и предохраняет конструкцию от проникновения влаги.
2. Планка нижней ендовы – используется для отведения воды от стыков между скатами. Препятствует проникновению влаги в подкровельное пространство.
3. Накладка верхней ендовы – закрывает края металлочерепицы на внутренних стыках скатов.
4. Конек – устанавливается вверху кровли и на ее наружных стыках. Защищает подкровельное пространство от попадания в него грязи и влаги, а также дополнительно удерживает листы покрытия от срыва их ветром.
5. Карнизная планка – предохраняет лобовую доску от осадочной влаги.
6. Капельник – устанавливают для отвода влаги (конденсата) с гидроизоляции.
7. Планка примыкания – используется для герметизации покрытия в местах его прилегания к элементам крыши (к примеру, стене или трубе).
8. Снегозадержатели – защищают систему водостока от обрушения снега с кровли.

Доборные элементы для кровли

Теперь немного подробнее о каждом из этих элементов.

Как покрыть крышу металлочерепицей своими руками

Как покрыть крышу металлочерепицей своими руками

Монтаж кровли всегда начинается с нижнего ряда. Лучший вариант – если высота листа равна или длиннее высоты ската крыши. Тогда поверхность кровли покрывается в один проход, а количество соединительных швов на ней – минимально.

Кровля крыши металлочерепицей своими руками инструкция

Правый и левый край черепицы имеет разную высоту профиля. Это сделано для лучшего прилегания металла при нахлестке. Производитель всегда указывает, какой край устанавливается под низ, а какой – сверху.

Кровля крыши металлочерепицей своими руками инструкция

Кровля крыши металлочерепицей своими руками инструкция

Металлочерепица для крыши достаточно тяжелая, поэтому листы подают наверх при помощи веревок по наклонным доскам

При этом важно не погнуть их, поэтому поднимать лучше на двух веревках, в четыре руки соответственно.
Осуществляя монтаж металлочерепицы своими руками, крепление производится кровельными шурупами-саморезами, укомплектованными герметизирующими полимерными прокладками. Цвет самореза подбирается в тон крыши

Нельзя прибивать металлочерепицу гвоздями – они постепенно расшатываются, лист начинает вибрировать и разрушаться в этом месте.
Нижний край листа устанавливается с выступом 50 мм. Тогда влага стекает с крыши прямо в желоб и не попадает на стену строения.
Первые два-три листа рекомендуется предварительно прихватить к коньку на один шуруп. После выравнивания нижней линии и подгонки взаимного расположения листов, они основательно укрепляются шурупами по всей длине. Саморезы вкручиваются в нижнюю часть волны профиля, а в местах нахлеста – по гребню.
На квадратный метр листа необходимо 6-8 точек крепления. На краях, по карнизу крыши и у конька крепление делается через волну. По линии нахлеста – под каждым поперченным гребнем рисунка.

Торцевая планка

Такая планка прикручивается к торцевой доске. Последняя должна выступать выше обрешетки крыши на высоту профиля по рисунку металлического листа. Планка сверху и сбоку крепится на торцевую доску. В местах стыковки нахлест соседних элементов должен быть от 7 до 10 миллиметров.

Металлочерепица монтаж своими руками обхода печной трубы

Металлочерепица монтаж своими руками обхода печной трубы

Обход дымохода выполняется из металла под цвет черепицы крыши. Обычно обвод делается из 4-х элементов – правого, левого, нижнего и верхнего. В зависимости от конструкции, он может быть простым верхним или нижним.

В первом случае обвод укладывается под черепицу. Его конструкция предусматривает специальный желобок, отводящий воду к водостоку. Места прилегания фартука к трубе замазывают специальным герметиком с высоким уровнем термостойкости, например, Локтайт, Хенкель, Макрофлекс.

Верхний обвод укладывается поверх черепицы для крыши. Место прилегания к дымоходу тоже обязательно герметизируется, как и верхняя часть (для предотвращения попадания воды по профилю черепицы). Фартук обвода желательно пришить к дымоходу металлическими дюбелями.

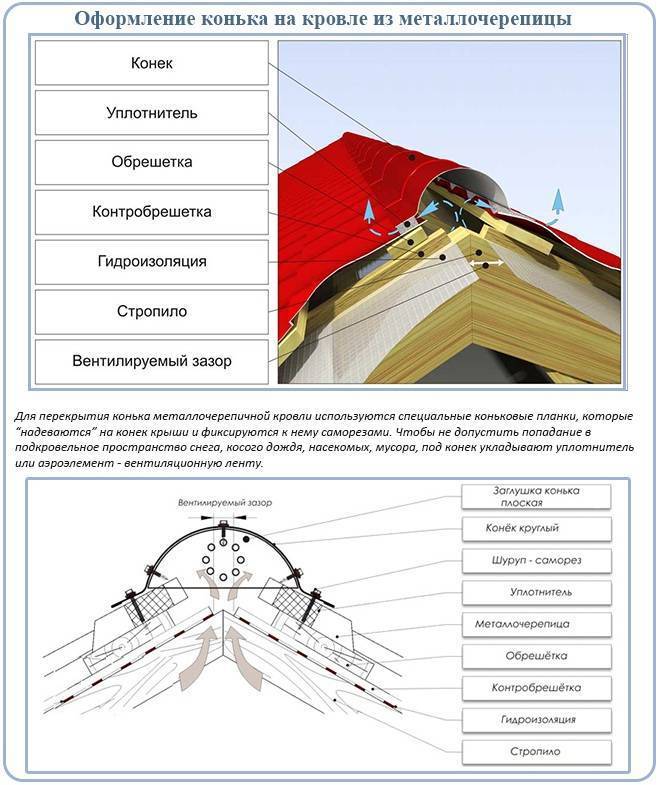

Монтаж коньковой планки

Коньковая планка крыши является важным элементом вентиляции подкровельного пространства. Она предохраняет металлические и деревянные элементы от сырости и является очень важным условием длительного срока службы кровли. Подкровельный воздух, нагреваясь от тепла крыши, естественным путем поднимается от карниза к коньку.

Там он выходит наружу через технологические зазоры проветривания. Производители металлочерепицы предлагают различные конструкции коньковых элементов и дают свои рекомендации по их установке. Крепление конька крыши делается саморезами с шагом 300-400 мм по гребням волн профиля листа. Нахлест соседних коньковых планок составляет 7-10 мм.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком
