Соединение бруса между собой

Типичные ошибки стройки

Ну, а у наших работа спорилась:

1. Убрали лишний грунт из-под лаг.
2. Сместили вход в парную.
3. Переделали электрику.
4. Провели канализацию.
5. Спрятали водопроводные трубы.
6. Утеплили полы, уложили основу под стяжку.
7. Уложили трубки водяного пола.
8. Переустановили двери.
9. Пропитали стены моечной дважды (чтобы не вбирали влагу от стяжки).
10. Прорезали окошко в парной.
11. Устроили новую пароизоляцию.
12. Залили стяжку.
13. И уехали на технологический перерыв, перед отъездом починив снегоход заказчика, чему он было очень рад.

Через несколько дней бригада вернулась и продолжила работу.

Моечная:

1. Возвели каркасную стену, обшили ее имитацией бруса.
2. Полы укрыли керамогранитом.
3. По стенам на направляющих закрепили гипсокартон и облицевали зону моечной плиткой.
4. Придумали и установили откидной полок (пример того, как даже в небольшом помещении можно создать условия и для душевых процедур, и для моечных, и для массажных).

Парная:

1. Укрыли пол и бортик керамогранитом.
2. Выставили «плавающий» каркас.
3. Обшили парную природным липовым блок-хаусом.
4. Сделали полоки, приступную скамью, установили краники.
5. Смонтировали декоративную ставню на окошко, установили светильники, абажуры, подвесили ветки декора.
6. С наружней стороны интересно задекорировали дырку от вынутого вертикального бруса у входа в парную.

И опять перерыв — на технологическую сушку блок-хауса и его рассыхание. Но уехали не сразу — заказчик попросил пропитать пропиткой всю баню изнутри, увидев, как ребята пропитали стены моечной и каркасную стену. Пока сох материал, пришло не совсем приятное известие: халтура монтажников печи все же дала о себе знать. В одну из протопок печи стена над топкой печи стала тлеть ближе к комнате отдыха. От пожара спасла лишь наблюдательность заказчика. И оперативность, с которой таджик-помощник выпилил дымящийся со стороны комнаты отдыха венец.

И вот мы приехали третий раз. Все уже почти «родное». Отопление работает на ура. Азиат-привратник даже перестарался — все помещения бани (и комната отдыха, и туалет, и кухня) прогреты до 45 градусов! Наличники, обшивку и т.д. просто вывернуло местами.

Ну ничего — пару часов на ликвидацию последствий перетопа, несколько часов на конопатку. Час на уборку бани и околобанной территории, погрузка инструмента в машины. И потом 2 часа парения-тестирования с разрешения владельца бани (печь начали топить заранее). Получилось красиво и функционально! Настоящая русская «парная-срубик» — жаркая, но не жесткая, обнимающая теплом со всех сторон — и от печи, и от стены, и от пола.

Здесь и водичка на выбор — ледяная и кипяток, здесь и окошко для проветривания или подышать (не нужно — опустите ставню и его как будто и не было), плавные линии перехода дерева в камень, мягкий свет и широкий теплый полок завершают атмосферу полнейшего расслабления. Нужно принять водные процедуры в более прохладном месте? Пожалуйста! Полок вмещает с комфортом взрослого человека лежа или троих сидя. Под ним 2 гигиенических душа — холодный и горячий. Можно принять и «удар» воды из обливного устройства сидя.

А можно откинув полок, зайти в душевой угол и окатиться стоя. Или просто помыться под душем. Вода не застаивается на полу — сделаны 2 сливных трапа. Санузел оборудован всем необходимым — унитаз, раковина. Там же по просьбе заказчика установлена и стиральная машина. Бойлер остался на своем прежнем месте. Все трубы «спрятаны».

И, что немаловажно, удалось все сделать до конца зимы! А ведь у владельца бани была заветная мечта — этой зимой успеть нырнуть из бани в снег. Душевно получилось, как и дОлжно бане!

* единственное спорное решение — подспинники из доски на стены

Они были установлены по просьбе заказчика. Но демонтировать их недолго, если владелец бани примет такое решение

* единственное спорное решение — подспинники из доски на стены. Они были установлены по просьбе заказчика. Но демонтировать их недолго, если владелец бани примет такое решение.

Типы угловых соединений

Типы соединений бруса при возведении домов из дерева отличаются от стыковки бревен. В современном строительстве применяются 2 типа соединений: как с остатком, так и без. Угловое крепление бревен также выполняется двумя методами: “в чашу” и “в лапу”. Крепление в чашу выполняется при помощи системы пазов, которые бывают односторонними, двухсторонними и четырехсторонними. Для этого в каждом элементе делают вырубку с одной стороны, чаще всего сверху. Надпил должен делаться параллельно сечению бруса. Данная схема соединения применяется при постройке домов из клееного бруса, ведь она требует меньше всего усилий.

Соединения бруса в “пол дерева” и “в лапу”.

Двухсторонняя пазовая система подразумевает наличие вырубки с обеих сторон бруса. Перпендикулярный пропил должен иметь глубину, равную четверти высоты доски. Хорошее крепление требует внимательной и кропотливой работы плотника, ведь дерево при этом не должно иметь трещин или других дефектов. При изготовлении четырехсторонней пазовой системы пропилы делаются со всех сторон. Это наиболее прочный вариант стыковки брусьев, упрощающий возведение деревянного дома. Стык углов сруба таким способом получается прочным и крепким.

Самым простым и быстрым способом скрепления 2 брусьев является крепление встык. Брусья соединяются между собой и закрепляются при помощи специальных стальных полос, которые крепятся при помощи гвоздей или строительных скоб. Устойчивость и плотность стыка зависит от мастерства плотника. Требуется идеальная подгонка торцов объединяемых деталей. Увы, часто угол получается недостаточно герметичным. Через такое соединение уходит слишком много тепла.

При скреплении брусьев шпонками используется клин из твердой древесины. Установка шпонки позволяет сделать стыки прочными и неподвижными. Прочность определяется и видом шпонки: продольная, поперечная или косая. Косая дает хорошие результаты, однако создать ее бывает непросто. Наиболее популярным и теплоемким способом крепления бруса является коренной шип. Делается оно так: в одном из брусьев выпиливается шип, а в другом – подходящий по размеру паз. Перед соединением деталей в паз кладется уплотнитель из войлока или джутового волокна. Стык выступа и паза должен быть достаточно плотным, чтобы исключить потери тепла.

Типы соединения бруса: А – простой накладной замок Б- прирубный замок В- замок накладной с шипом Г- замок накладной с углом Д- натяжной замок Е- замок сковородник.

Это поможет снижать усадку деревянной конструкции. Еще одним популярным способом формирования угла является крепление “в полдерева”. Название это получилось благодаря пропилу доски на половину ее ширины. Так и как при других способах, сборка угла начинается с изготовления отверстий под шпонки.

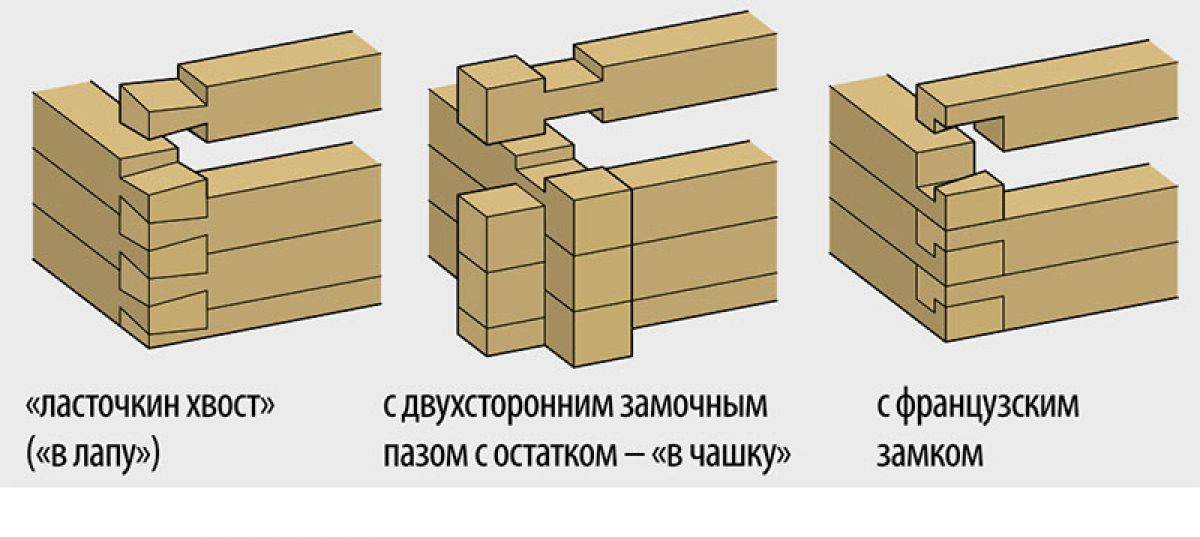

Соединение бруса, называемое ласточкиным хвостом, является наиболее надежным и прочным. Оно практически аналогично коренному шипу, однако выступ здесь будет иметь форму трапеции. Паз в тогда также будет иметь трапециевидную форму.

Существует еще один подвид “ласточкиного хвоста”: “ласточкин хвост в лапу”, когда в одном из брусьев выпиливают выемки в форме трапеции, которые должны соответствовать друг другу. Из-за трудности выполнения этого процесса данный способ в строительстве применяется достаточно редко.

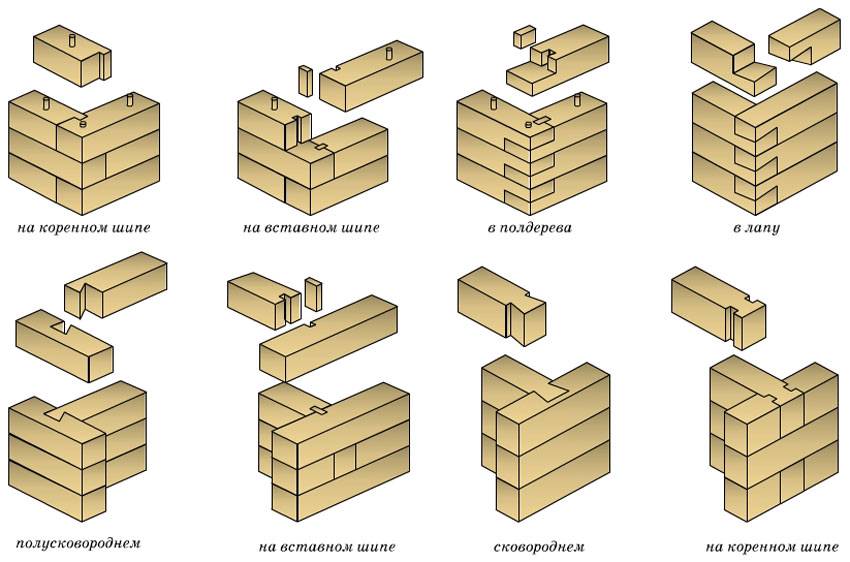

Виды угловых соединений брусьев.

Т-образные типы соединения пиломатериалов для формирования стен сруба и стропил выполняются следующими способами: замочный паз, симметричный шип в виде трапеции, прямой шип, простой паз на коренном шипе, глухой симметричный трапециевидный шип.

Чтобы соединить брусья между собой, потребуются следующие инструменты и материалы:

• деревянные брусья;
• нагели;
• пила;
• электролобзик.

Как правильно выбрать соединение

Соединения, не требующие расчетов и навыков, можно провести самостоятельно, но такой метод сращивания не отличается высокой прочностью и долговечностью. Конечно же, его можно усилить за счет специальных крепежных деталей, о которых мы писали выше, но более прочные соединения все равно выигрывают по эксплуатационным характеристикам.

Из-за сравнительно низкой прочности такие соединения нельзя применять для возведения несущих стеновых конструкций. Любой профессиональный строитель не станет использовать материал с не цельной структурой для таких целей. Только в том случае, если ни заказать, ни приобрести деревянные элементы необходимой длины, допускается продольное соединение. Однако в данном случае конструкции теряют некоторые свои параметры, включая долговечность.

Корректно соединенные брусья

Для возведения зданий из клееного или любого другого бруса лучше всего подходить сращивание на шипах и шпонках. Получившаяся конструкция практически не уступает цельной деревянной детали, поэтому ее можно использовать для любых целей. Соединение жесткое и прочное, а потому сможет прослужить довольно долго.

Важно знать! В этом типе сращивания огромную роль играет крепежная деталь – шпонка. Поэтому при ее выборе не стоит гнаться за дешевизной, а купить действительно качественное изделие.. Благодаря высокой степени жесткости соединения, а также его надежности, многие специалисты рекомендуют сращивание в косой замок

Получившийся после соединения брус можно использовать для возведения несущих стеновых конструкций. Единственной проблемой, с которой вы столкнетесь – сложность проведения работ

Благодаря высокой степени жесткости соединения, а также его надежности, многие специалисты рекомендуют сращивание в косой замок. Получившийся после соединения брус можно использовать для возведения несущих стеновых конструкций. Единственной проблемой, с которой вы столкнетесь – сложность проведения работ.

Для такого соединения потребуется опытный работник, умеющий орудовать всеми необходимыми инструментами, и если вы таковым не являетесь, то лучше оставить эту затею. Квалифицированный специалист способен провести такое сращивание, но он потребует за работу около 1100 рублей за одно соединение. С другой стороны данные расходы могут окупиться, поскольку не придется заказывать новые деревянные элементы нестандартной длины.

Несколько рекомендаций по укладке

Схемы ориентации брусьев.

1. Древесину выбирают зимней валки, которая была спилена с декабря месяца по март.
2. Сушку осуществляют в течение 1 месяца под укрытием с естественным вентилированием.
3. Хранят материал на подложке с зазором в 20,0 см от земли, 10,0 см между рядами, 5,0 см — между брусками.
4. Трещин, вмятин или сколов на изделиях наблюдаться не должно. Присутствие сучков тоже не приветствуется, поскольку, высохнув, они выпадут и оставят отверстия.
5. Первым симптомом гниения древесины является синюшный оттенок.
6. При внимательном осмотре бруса на нем не должно обнаруживаться следов присутствия насекомых-жучков. Если имеются мелкие отверстия, значит, дерево поражено, и его необходимо сжечь.
7. Изделия должны быть ровными. Диспропорции относительно оси существенно усложнят строительство и могут быть причиной неприятных последствий в будущем в процессе эксплуатации постройки.
8. Укладка первого венца должна производиться из бруса с древесиной дуба либо лиственницы (сечение 20,0х20,0 см).
9. Стены возводят из сосновых пород (сечение 15,0х15,0 см).

Статья по теме: Простое настенное крепление для велосипеда своими руками

Угловое соединение бруса

В настоящее время существует и активно применяется более десятка различных схем построения замков в углах. Все они делятся на две большие группы:

• Соединение с брусовым остатком;
• Стыковка без остатка или, по-другому, вылета торцевых участков за пределы стен.

Простейшие варианты соединения можно изготовить своими руками. При этом прочности углового соединения во всех случаях достаточно, чтобы коробка из бруса оставалась устойчивой. Более сложные варианты врезки используются для повышения жесткости углов или уменьшения тепловых потерь через щели.

Угол с остатком

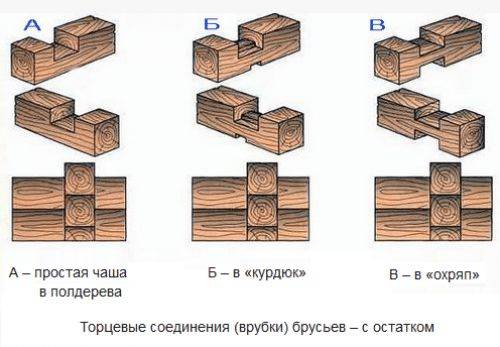

В этом случае два смежных бруса одного венца запиливаются в замок не на торцах, а на некотором удалении от края. В результате получается угол с выступающими двумя вертикальными рядами из торцов. Принято считать, что данный тип угла обеспечивает минимальные потери тепла из-за большой протяженности линии запила.

Среди наиболее популярных схем можно отметить два варианта угла – «в полдерева» и его более продвинутую версию – «в охряп». Остальные схемы и способы соединения бруса особых преимуществ не имеют, разве что увеличивается жесткость соединения. Они применяются для высоких построек из бруса, толщиной материала менее 100 мм.

Если строить сруб из бруса своими руками, то лучше всего выбрать для углов схему «в полдерева». Изготовить замок можно следующим способом:

• На уложенном брусе с торца отмеряют отступ, равный толщине материала;
• По шаблону вырезают прямоугольный паз на ½ высоты бруса на стыкуемых частях венца;
• Прокладывают нижний элемент замка уплотнителем и собирают соединение.

Разумеется, качество и скорость изготовления деталей замка зависит от наличия навыков и опыта. Новичкам зачастую приходится подрезать поверхности будущего соединения стамеской, но высокой квалификации для сборки угла не требуется.

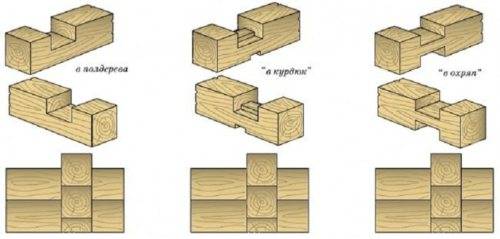

Стыкование «в охряп» отличается лишь тем, что выполняется два паза толщиной в 1/3 вертикального размера бруса, в остальном этот способ мало чем отличается от предыдущего соединения.

Замок с остатком обладает высокой жесткостью, поэтому его используют для постройки различного рода башенок и надстроек, когда по замыслу дизайнера необходимо подчеркнуть «деревянный» стиль здания.

Угол без остатка

Если дизайн постройки из бруса требует, чтобы коробка выглядела абсолютно «чистой», без выступающих деталей, то в такой ситуации используются методы соединения венцов по торцевой поверхности.

Наиболее известные схемы выполнения «чистых» углов:

• Вариант «в полдерева» без наружной оконцовки;

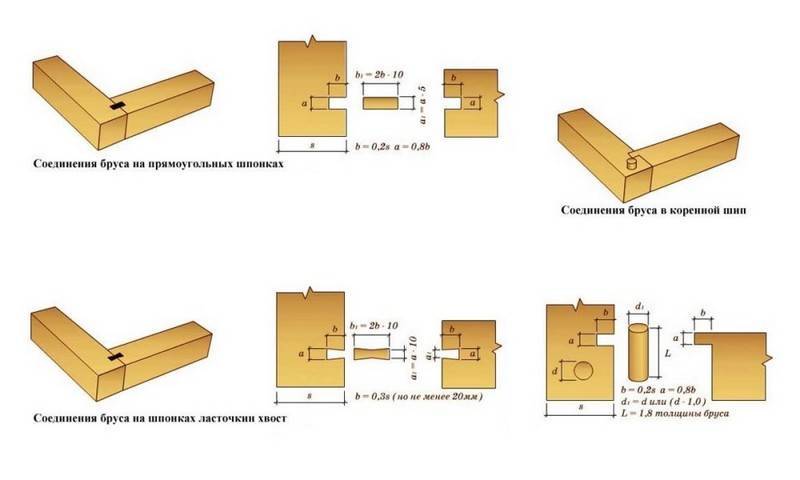

• Соединение на шпонках;
• Замок с коренным шипом или зубом.

Первый вариант отличается от углов с остатком профилем соединяемых поверхностей. Если в последнем случае выполняется запил прямоугольной формы, то в «чистом» угле поверхности соединения имеют клиновидную форму.

Наиболее простая схема предполагает стыковку торцом в боковую поверхность смежного бруса. Чтобы ограничить перемещение венца в горизонтальном направлении, на соединяемых отрезках вырезают пазы и устанавливают закладные элементы-шпонки. В результате стык получается достаточно простым и, главное, – подвижным. Любой крен или неравномерная просадка не повлияют на прочность угла.

Самый теплый вариант — это соединение с шипом. С внутренней стороны одного из брусов вырезается шип или зуб, в смежном элементе выполняется шип. После укладки уплотнителя и осаживания венца угол превращается в практически непродуваемое ветром соединение. Замки без остатка чаще всего закрываются накладками из полдюймовых досок.

Сплачивание

Найти широкую высококачественную древесину становится все труднее, и она очень дорога. К тому же такие широкие доски подвержены очень большим усадочным деформациям, что затрудняет работу с ними. Для соединения узких досок по кромке в широкие панели для столешниц или крышек верстака используют сплачивание.

Подготовка

Перед началом непосредственно сплачивания необходимо выполнить следующее:

• По возможности подберите доски радиальной распиловки. Они менее подвержены усадочным деформациям, чем пиломатериалы тангенциальной распиловки. Если используются доски тангенциальной распиловки, то их ядровую сторону кладите поочередно в одну и другую сторону.
• Старайтесь не сплачивать материалы с разными способами распиловки в одну панель.
• Ни в коем случае не сплачивайте доски из разных пород древесины, если они не просушены должным образом. Они будут давать разную усадку и трескаться.
• По возможности располагайте доски волокнами в одном направлении.
• Перед сплачиванием обязательно обрежьте материал по размеру.
• Используйте только клей хорошего качества.
• Если древесина будет полироваться, подбирайте текстуру или цвет.

Сплачивание на гладкую фугу

1. Выложите все доски лицевой стороной вверх. Для облегчения последующей сборки пометьте кромки непрерывной карандашной линией, проведенной по стыкам под углом.

2. Прострогайте ровные кромки и проверьте пригонку к соответствующим соседним доскам. Каждый раз выравнивайте торцы или карандашные линии.

3. Убедитесь в отсутствии зазоров и плоскостности всей поверхности. Если сжать зазор струбциной или зашпаклевать его, соединение впоследствии растрескается.

4. При строгании коротких деталей зажмите две в тиски лицевыми сторонами вместе и строгайте обе кромки одновременно. Выдерживать прямоугольность кромок не придется, так как при стыковке они взаимно будут компенсировать свой возможный наклон.

5. Сделайте подготовку, как для стыкового соединения, и нанесите клей. Сжиманием с притиркой соедините две поверхности, выдавив излишек клея и помогая поверхностям как бы «присасываться» друг к другу.

Другие способы сплачивания

Другие соединения сплачиванием с различным усилением готовятся таким же образом. К ним относятся:

• с нагелями (шкантами);
• в паз и гребень;
• в четверть.

Как построить стены из бруса: порядок укладки

Чтобы построить стены из бруса, нужно выполнять работы в определенном порядке.

Шаг1

Для возведения стен дома из бруса своими руками подготавливают брусья нужной длины сечением 15 X 18 см (или 18×18 см). Высота бруса не имеет значения. Его ширина может быть различной в зависимости от климатических условий. Чем шире брус, тем теплее в доме зимой. В любом случае ширина бруса не должна быть меньше 15 см. Согласно проекту дома определяется расход пиломатериалов. Ширина полотна гидроизоляционного материала должна быть такой, чтобы с каждой стороны оставались припуски 5 см.

Далее приступают к сборке стен из бруса. Для монтажа по железобетонному фундаменту устраивают цоколь из кирпичей

Особое внимание уделяют выполнению углов, ведь от этого зависит прочность конструкции. Во время кладки выполняют отверстия для вентиляции подполья

Поверхность цоколя выравнивают, уложив поверх слой цементно-песчаного раствора

Поверхность цоколя выравнивают, уложив поверх слой цементно-песчаного раствора.

После того как раствор высохнет, цоколь сверху накрывают двумя слоями рубероида или толя.

В углах накладывают стыкуемые концы материала друг на друга. Чтобы предохранить от гниения нижний брус, на гидроизоляцию укладывается доска, имеющая толщину 4-5 см и ширину 20 см, предварительно она обрабатывается мастикой. После высыхания мастики сверху укладывается пакля, равномерно распределяется по поверхности. Затем размещается гидроизоляция.

Шаг 2

Во время монтажа наружных и внутренних стен используют брусья различной длины. Их укладывают с перевязкой в углах.

Брусья наружных стен в 1-м ряду сопрягают с помощью соединения «вполдерева», во всех остальных рядах — с устройством на концах брусьев коренного шипа. При таком соединении дом будет менее продуваемым в углах.

Брусья внутренних стен сопрягают шиповым соединением и с помощью вставных шпонок. Для этого размечают торец каждого бруска. Затем устанавливают выход диска электропилы на 4 см.

Ее опорную плиту размещают на поверхности бруска, совмещают отметку на плите с разметочной линией и сразу же пропиливают на полный выход диска инструмента. Затем, установив полный выход диска электропилы на 6,5 см, выпиливают оставшуюся часть древесины. При необходимости на этом этапе строительства стен дома из бруса пользуются ножовкой.

Шаг 3

Далее технология постройки стен из бруса предусматриваете выполнение на брусьях пазов для шпонок. Для этого используют ножовку и долото или стамеску. Сначала делают два параллельных друг другу пропила, а затем стамеской или долотом выбирают паз.

Изготавливают шпонки. Линии распила на брусья наносят, используя заранее заготовленные шаблоны. Для выполнения шпонок подойдет доска толщиной 3-4 см и шириной 6 см. Через каждые 13 см доска распиливается по всей ее длине. С торца бруса вставляют шпонку в паз, оставив между верхом шпонки и верхом бруса зазор 1 см.

Обвязку делают из подготовленных для соединения между собой брусьев. Проверяют положение брусьев, исправляют неточности. Аналогичным образом обрабатывают брусья для второго ряда обвязки, после чего укладывают их и соединяют между собой.

При возведении стен из бруса своими руками необходимо следить за тем, чтобы по вертикали наружные грани находились на одной плоскости. В том случае, если длина бруса меньше длины стены, к нему присоединяют еще один подходящий брусок. Сопряжение элементов выполняют соединением «гребень в паз» или «вполдерева».

По второму ряду брусьев укладывают балки цокольного перекрытия. Каждую балку кладут так, чтобы она опиралась на брусья наружной и внутренней стены.

Крестообразная вязка внахлест

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

• Соединение вполдерева;
• Соединение в четверть и треть дерева;
• Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

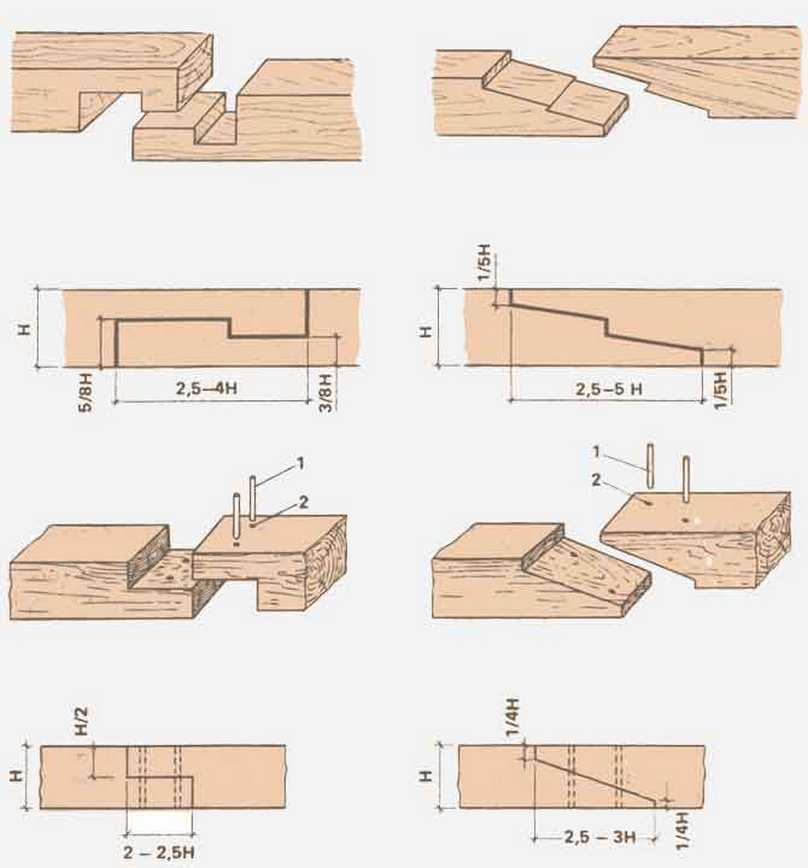

Наращивание длины

Длину бруса промышленного изготовления определяет ГОСТ 24454-80, из множества размеров бруса, наиболее востребованы 3- и 6-метровые заготовки. При сращивании торцы стыкуемых брусьев крепят различными способами:

• Соединение в полдерева;
• На коренной шип;
• Прямой накладной замок;
• Косой накладной замок;
• Косой прируб.

Выбор крепления для соединяемых брусьев зависит от поставленных задач. Для настилов применяют прямой замок, для вертикальных опор – замок в полдерева или на коренной шип, для сооружения 3D-конструкций – косые замки. Замки усиливают строительными скобами, нагелями и шпонками, для несущих опор применяют болтовые крепления. С целью сохранения однородности поверхностной фактуры клееного бруса, длину наращивают методом зубчатого соединения или встык на шпонку, стыки усиливают водостойким клеем.

Продольный монтаж брусовых стропил кровельных перекрытий, имеет свои особенности – необходимо учитывать воздействие разнонаправленных нагрузок. Для соединения применяют косой прируб, усиленный болтовым креплением диаметром 10-12 мм.

Сплачивание по высоте

При возведении деревянных стен и перегородок, кладку из цельного бруса естественной влажности усиливают нагелями, скобами или креплением «на муфту». Профбрус обладает повышенной адгезией, надежное сцепление венцов обеспечивает соединение «шип-паз».

Наиболее распространенной строительной операцией сплачивания по высоте является возведение стен. В качестве соединяющих элементов используют нагели диаметром 25-30 мм, один нагель скрепляет несколько венцов. Для фиксации кладки из профбруса, нагелей требуется в 2-3 раза меньше. Соединение на нагель надежно, сохраняет свои свойства на протяжении всего периода эксплуатации строения.

С помощью крепления «на муфту» предотвращают деформацию и образование трещин при высыхании пиломатериала, винтовая стяжка создает регулируемое вертикальное натяжение.

• https://horoshidom.ru/postroit-dom/soedinenie-brusa
• https://brusder.ru/montazh/stroitelnyj-brus-sposoby-soedineniya
• https://www.stroikahome.ru/kir/brus-k-brusu.html
• https://m-strana.ru/articles/kak-krepit-brus-mezhdu-soboy/
• https://postroibanu.ru/steny/sposoby-soedineniya-brusa.html
• https://glavstroy365.ru/articles/osnovnye-vidy-kreplenij-brusa-mezhdu-soboj
• https://2proraba.com/stroitelnye-materialy/soedinenie-brusa-mezhdu-soboj.html

13 329

Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

Березовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.
