Схема разводки электропроводки дома и квартиры

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

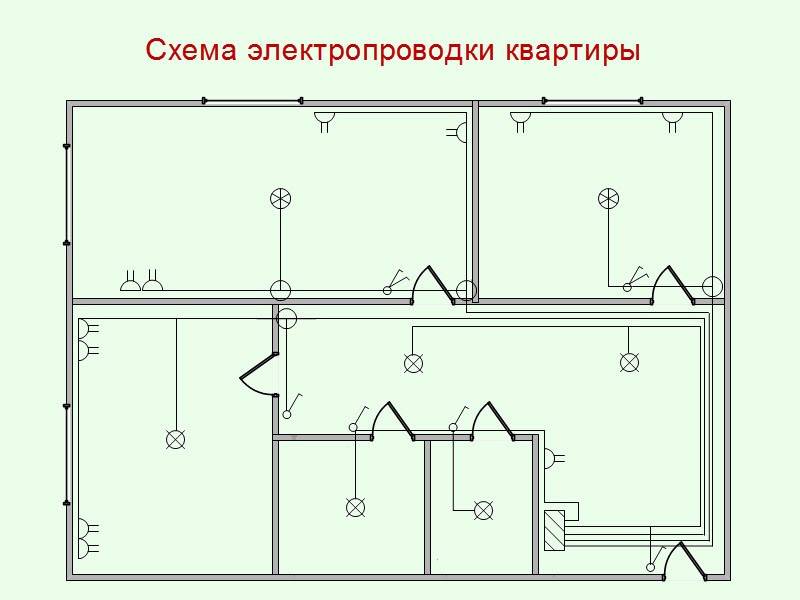

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

Или же так:

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.. Затем необходимо корректно расположить все розетки и выключатели

Для этого воспользуйтесь следующими советами:

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

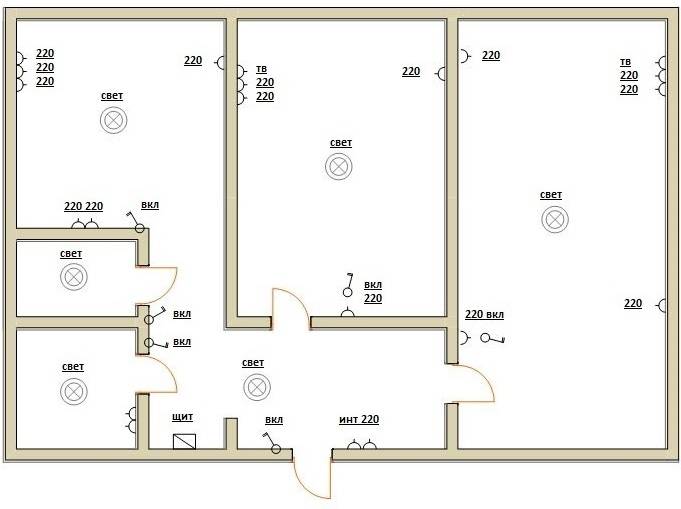

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Составление схемы

Чертеж делают на основании планировки дома, расположения комнат, помещений, учитывают индивидуальные особенности строения

Берут во внимание специфику бытового оборудования, осветительные системы

Разновидности схем электропроводки в частном доме:

• Принципиальная. Показывает метод подключения потребителей в цепь и количество пользователей. Для составления применяют специальные обозначения, которые в других схемах не используют.
• Монтажная. На плане показаны составные части, указан принцип функционирования, связи между элементами.
• Структурная. Показана функциональность совместно с оборудованием после начала работы. По схеме определяют, что необходимо для подключения и настройки.
• Функциональная. От структурной отличаются более детальными характеристиками и описанием.

Объединенный проект включает несколько видов эскизов и чертежей, применяется чаще в многоэтажках.

Вычисление суммарной мощности

Расчет необходим, чтобы узнать, достаточно ли характеристик электропроводки для подачи энергии к имеющимся приборам и вновь подключаемым агрегатам. Общую мощность техники вычисляют как сумму мощности всех потребителей с учетом величины пусковых токов.

Особенности расчета:

• сведения о мощности есть в техническом паспорте каждого устройства;
• показатели активной мощности приводятся в Вт (ваттах), обозначаются литерой Р;
• если значение приведены в ВА (вольт-амперах), речь идет о полной мощности (литера S), такие показания непригодны для подсчета суммарного показателя.

Разделение потребителей на группы

Под понятием понимают обобщение нескольких пользователей, которые параллельно подсоединены к питающему кабелю. Общий провод запитан от распределительного устройства (щитка). Для агрегатов высокой мощности (плит, водонагревателей) проводят отдельную линию. Функциональные розетки для чайника, посудомойки, электрической или микроволновой духовки включают в общую группу.

Потребителей в категории формируют несколькими методами:

• по типу потребления, например, стиралки, электроплиты, розетки, осветительные приборы;
• по помещению (каждой комнате ставят отдельную магистраль);
• с применением европейской версии, когда каждый дом или квартира оснащены своей линией проводки в доме с защитными приборами, при этом тип подключаемых приборов не играет роли.

Выбор места для щитка

Электрощит можно ставить только в сухом помещении

Вводный кабель подходит к распределительному щитку, здесь смонтирован автомат, групповые выключатели, счетчик, защитные и контрольные приборы для определения качества электрической энергии и автоматических приборов.

Правила установки щита:

• щиты нужно облачать в корпус со стеклом, закрывать на ключ от несанкционированного доступа;
• панели монтируют только в сухих помещениях так, чтобы удобно было обслуживать;
• высоту установки определяют так, чтобы щит был выше предполагаемого уровня подтопления;
• от водопровода и газовой магистрали не должно быть меньше 1 метра.

Схема электропроводки квартиры

Схемы электропроводки в квартире и доме существенного отличия между собой не имеют. Разница между ними в том, что электропитание квартиры начинается с этажного щитка, так как электроснабжение поступает не по воздушной, а кабельной линии.

Ввод электричества в квартиру начинается на лестничной клетке, где располагается распределительный щиток со счетчиком. Здесь установлен общий выключатель, от которого обычно идут две независимые линии.

Каждая линия защищена автоматическим пакетным выключателем или плавким предохранителем (так называемой пробкой). Таким образом, при возникновении короткого замыкания в одной линии квартира не будет полностью обесточена.

Квартирная проводка может быть открытой или скрытой. Для открытой проводки могут применяться провода ШВВП или NYM. Скрытая проводка подразделяется на сменяемую и несменяемую. Провода сменяемой проводки прокладываются внутри винило-пластиковых труб, а несменяемой — непосредственно под слоем штукатурки.

Раньше в советское время устройства учета и защиты (счетчики, автоматы, пробки) квартиры располагались только на лестничной клетке. Сейчас многими электриками схема электропроводки в квартире переделывается таким образом, что в квартире также устанавливается внутренний электрощит. От него уже и идет распределение отдельных линий электропроводки по комнатам.

Перед составлением схемы электропроводки в квартире нужно составить план разметки и расположения будущих электроприборов. То есть где будет устанавливаться телевизор, холодильник, компьютер и т.п.

Это нужно для того чтобы знать, где и в каком количестве размещать розетки и выключатели освещения при монтаже и со временем, когда ремонт закончится, необходимость использовать такие устройства как переноски и тройники не возникала.

Рассмотрим обычную двухкомнатную квартиру. Электропроводку в ней разделим на такие основные группы потребителей:

• — освещение (прихожая, комнаты, кухня);
• — розетки (комнаты);
• — ванная, туалет (освещение);
• — кухня (розетки);

Схема электропроводки в квартире аналогична схеме частного дома при однофазном питании.

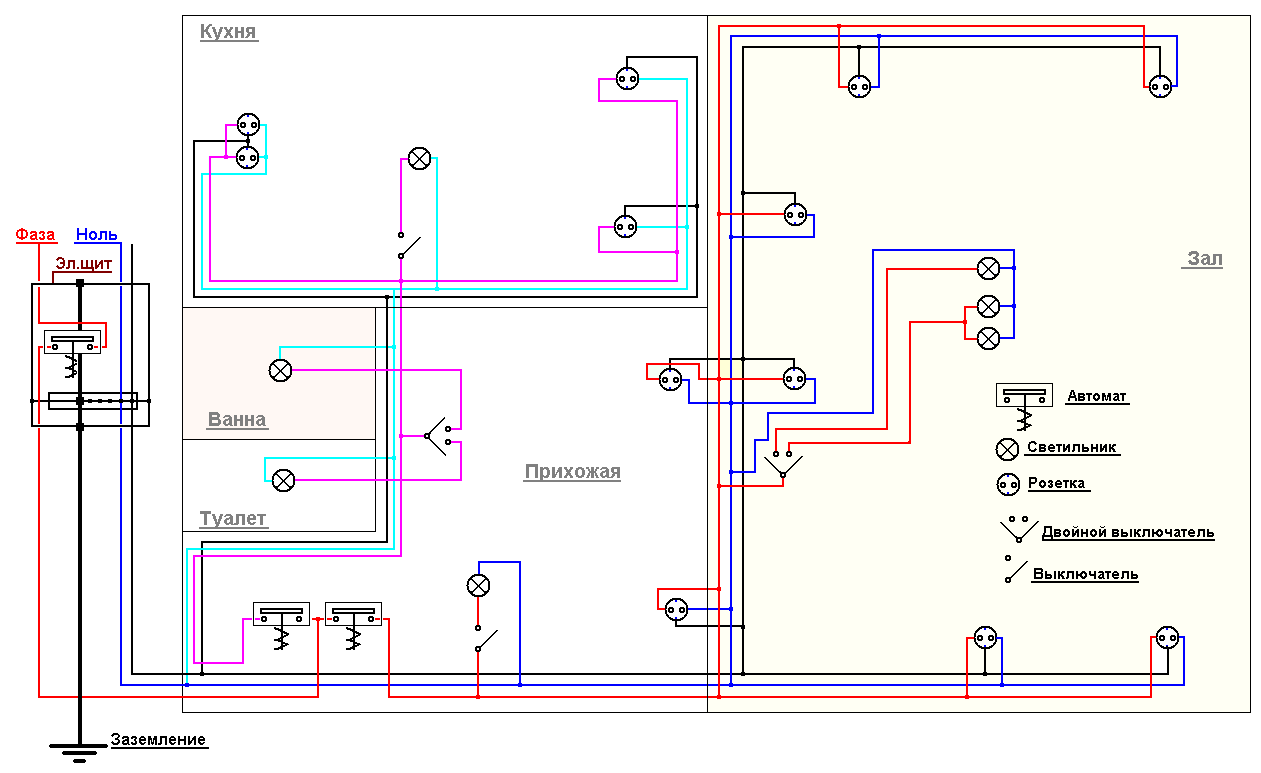

Рис 6. План-схема электрической проводки в квартире

Также, хотелось бы отметить что для ванных комнат существуют требования к расположению выключателей – не допускается их наличие внутри этих помещений. Кроме того, в ванной запрещено использование штепсельных розеток.

Исключение составляет розетка для подключения электробритвы, однако ее присоединение к сети должно быть выполнено через трансформатор.

Существующая электрика в квартире

В домах старого жилого фонда применяется несколько способов электроснабжения  квартир.

Электрика для квартир с электроплитой : СХЕМА без защитного РЕ проводника  (линии заземления) для общих  электрогрупп  и отдельным проводом с  заземляющим проводом для электроплиты. Электропроводка осуществлялась  двух-жильным алюминевым проводом сечением  2,5 мм2 для общей линии электроразводки и трех-жильным электропроводом  сечением 4 мм отдельно для электроплиты.

Примечание: Я не оговорился ,именно осуществлялась  проводом , а не кабелем. Это плоский электропровод марки АППВ 3×2,5 или 2 — 3 одиночных провода марки АПВ2,5/АПВ 4 (соответственно), проложенных в защитном кембрике (в простонародье «хлорка»)

Электрика  квартир : с газовой плитой,защитным PE проводником и  без защитного РЕ проводника (линии заземления). Электропроводка осуществляется двух-жильным аллюминевым проводом сечением 2,5 мм 2, марки АПВ 2×2,5 мм и АПВ 3×2,5 мм2.

Смотрим:Схема электропитания стандартной малогабаритной квартиры при отсутствии защитного проводника PE в розеточеной электроцепи и электроцепи освещения (решение для старого жилого фонда).

В квартирах  домов  более «молодой» постройки, согласно  ПУЭ изд.7 , электропроводка выполняется с  защитным РЕ проводником используемым во всей электросхеме квартиры.

Еще несколько слов о старой электропроводке

Ранее электропроводка выполнялась алюминиевыми проводами;
Распаячные коробки для освещения находятся под потолком, прикрыты железной пластиной или замурованы. Находятся простукиванием-глухой звук;
Электрика кухни, в панельных домах, запитывается проводом, проложенным поверх сантехнической кабины, там же и распайка

Это важно если делаете ремонт ванной  и сносите стены и потолок в ванной;
Электропитание розеток проложена, либо в полу вашей квартиры, либо в квартире верхней квартиры, либо в кабель-каналах плит перекрытий;
Электрический ввод  в квартиру ищите около входной двери. Для квартир с электрической разводкой в пластиковых коробах,  проложенных у пола, ввод в квартиру электропитания  осуществляется сверху-вниз. Обычно, в стене замурована железная труба для проводов  ввода

Это важно, если хотите устанавливать  встроенный электрощит  для квартиры.

Обычно, в стене замурована железная труба для проводов  ввода

Это важно, если хотите устанавливать  встроенный электрощит  для квартиры.

Способы прокладки электропроводки

В зависимости от способа прокладки существует следующая классификация электропроводки:

Наружная электропроводка

Данный тип электропроводки применяется для подведения электропитания к дому по воздушным линиям, что наиболее характерно для частного сектора. В зависимости от расстояния такая проводка выполняется как изолированными проводами, так и неизолированными, может быть жесткой или гибкой.

Внутренняя электропроводка

Такие системы электропроводки прокладываются во внутренних помещениях, а в качестве элементов используются шнуры, шины и изолированные провода. Внутренняя электропроводка в свою очередь разделяется на два больших класса:

1. Открытая электропроводка

Открытый тип электропроводки встречается в старых постройках, где провода прокладываются непосредственно на поверхностях стен и потолков. Крепление проводов происходит при помощи тросов, роликах и специальных изоляторах, а в качестве дополнительных элементов используются гибкие рукава и лотки, подвески, шланги и т.д.

К достоинствам открытой электропроводки относятся:

• использование проводов с минимальным сечением;
• быстрый монтаж;
• возможность визуального определения места повреждения;
• быстрое устранение неисправностей без наличия специальных инструментов;
• лучшее решение для деревянных домов и помещений относящихся к повышенной категории пожарной опасности.

Недостатки открытой электропроводки:

• прокладка по поверхности, что может сделать стены эстетически непривлекательными;
• затруднение расстановки мебели или элементов интерьера;
• дополнительные затраты при использовании кабельных каналов.

2. Скрытая электропроводка

Наиболее распространенный и безопасный способ прокладки питающих линий. Располагается в специальных бороздках, заранее выдолбленных в строительных конструкциях, и сверху заделывается при помощи штукатурки или других строительных материалов.

Достоинства скрытой электропроводки – это:

• полное скрытие проводов и кабелей в потолках и стенах;
• отсутствие ограничений для дизайна помещений;
• нет вероятности повреждения проводов при расстановке мебели;
• защита от случайного соприкосновения с оголенными частями проводов.

К недостаткам скрытой электропроводки относятся:

• затруднение доступа при устранении неисправностей;
• обязательный ремонт при изменении схемы прохождения электрических цепей;
• штробление стен для прокладки скрытой электропроводки требует специальных инструментов и опыта в проведении строительных работ.

Поэтому для получения максимального эффекта от скрытой электропроводки целесообразно ее предварительное проектирование с учетом всех элементов.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Плюсы и минусы внешней проводки

Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Структурная и функциональная

Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.

Монтажная

Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.

ВЫБОР ПРОВОДА И КАБЕЛЯ ДЛЯ ПРОВОДКИ В ДОМЕ

К основным критериям, по которым осуществляется выбор проводов и кабелей для монтажа проводки, относятся:

• материал токопроводящих жил;
• сечение проводников;
• материал и конструкция изоляции.

В современных домах применяется, как правило, медный провод или кабель. Медь имеет неоспоримые преимущества перед алюминием, обладая более низким удельным электрическим сопротивлением, высокой механической прочностью и способностью лучше противостоять коррозии.

Экономить на проводниковых материалах при строительстве и ремонте дома не следует. Необходимо помнить, что ремонт или замена электропроводки всегда сопряжены с выполнением строительных работ, частичным разрушением интерьера, то есть, являются дорогими и трудоёмкими.

Поэтому особенно при монтаже скрытой проводки следует выбирать наилучший кабель или провод из доступных вариантов. Лучше остановить выбор на кабеле с негорючей изоляцией.

Важно обеспечить запас по сечению, это уменьшит нагрев проводников и увеличит срок их службы. 2014-2021 г.г

Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Монтаж электропроводки

Если дом новый, штробление делать не приходится. Разводка выполняется до оштукатуривания. При замене старой электропроводки кирпичную стену необходимо предварительно подготовить. Пошаговая инструкция:

1. Нанести схему на стену в виде двух параллельных полос (ширина канавки).
2. Обесточить дом (квартиру).
3. Сделать штробу строго по разметке.
4. Подготовить выемки для коробок.
5. Прикрепить кабели к кирпичу пластиковыми скобами или алебастром. Специалисты рекомендуют закладывать проводку в пластиковые трубы. При таком варианте замену кабеля можно производить без демонтажа. Недостаток — штробление стен под проводку нужно делать глубже.
6. Установить монтажные и распределительные коробки на алебастр с учетом слоя штукатурки.
7. Заштукатурить штробы.
8. После полного высыхания, соединить все контакты. Подсоединение к входящему щитку выполняют в последнюю очередь.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

• для осветительной нагрузки – 10 А;
• для розеток – 16 А;
• для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
• для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Составление схемы

Да и впоследствии трудно будет разобраться, где по стенам проходит электропроводка. При составлении схемы следует придерживаться определенных правил, их соблюдение — это гарантия длительной и безопасной эксплуатации электросети квартиры или частного дома, построенного из кирпича.

Правила разметки штроб под проводку в кирпичной стене.

Чтобы избежать ошибок при прокладке проводки в кирпичном доме своими руками, схему нужно составить с учетом следующих требований:

1. От распределительного щитка необходимо вести 2 линии: отдельно для освещения и питания розеток.
2. К бытовой технике, потребляющей значительную электрическую мощность, нужно проводить отдельную линию, используя кабель соответствующего сечения.

Соединения проводов от нескольких розеток в пределах комнаты выполняются только внутри распределительной коробки.
То же касается осветительных приборов.
Проводка в кирпичном здании прокладывается в горизонтальном либо вертикальном направлении с наименьшим числом поворотов. Крепить кабели к стене по диагонали нельзя.
Следует соблюдать отступ от газовых, водопроводных и отопительных труб в размере 500 мм.

Как правило, для подачи напряжения к источникам внутреннего освещения применяется медный провод с поперечным сечением 1,5 мм². Уличные светильники запитываются отдельной линией, подключаемой прямо от силового щитка. На розетки нагрузка больше, поэтому там нужна электропроводка из меди сечением не менее 2,5 мм². Есть и другие требования, но они зависят от способа монтажа проводов к кирпичным стенам.

Варианты прокладки электропроводки

Поскольку чаще всего встречается кирпичное строительство одноэтажных и многоэтажных домов, то есть смысл подробно рассмотреть как именно обустраивается электропроводка в кирпичном доме.

Большой разницы в том, будет ли выполняться монтаж электропроводки в частном доме или в квартире кирпичной многоэтажки нет, главное различие заключается в более сложной схеме, которую потребуется сооружать при электрификации частного дома: подачу электроэнергии потребуется обеспечить в большее количество комнат, а также на придомовую территорию. Внутренняя проводка в кирпичном доме доме может производиться двумя способами:

• открытым, предполагающим прокладку электрокабеля в специальных пластиковых коробах по поверхности стен,
• закрытым, выполняющимся под штукатурку.

Естественно, первый способ применяется редко, разве что в подсобных помещениях — он негативно сказывается на эстетичности интерьера. Монтаж закрытой электропроводки может иметь особенности, зависящие от того, каким образом и из каких материалов выполняется внутренняя отделка помещения.

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

Схема простого щитка без заземления с однофазным вводом 220В:

Схема ввода 1 фазы с заземлением:

Схема с трёхфазным вводом 380/220В и заземлением:
