Виды маршей
Лестничные марши бывают нескольких видов:
- Одинарный. Подобные варианты являются базовыми и максимально простыми. Они сооружаются из последовательного комплекта ступеней. В этой лестнице в роли точек опоры выступает площадка 1 этажа и пол 2 этажа.
- Сложный. Подобные конструкции имеют 2 (или более) марша. В таких сооружениях начало и конец обозначаются площадью 1 и 2 этажа. В промежуточных участках ставятся лишние площадки. Они дают возможность сделать поворот, а также принимают на себя нагрузку, упрощая переход по лестнице.
- Прямой. Незамысловатый и большой марш собран из ряда аналогичных ступеней. Чем значительней уклон, тем скромнее площадь понадобится для сооружения марша.
- Забежный поворотный. В рамках такого марша удастся сделать поворот во время движения. Так есть возможность сэкономить свободное место под установку конструкции. К рядовым ступенькам на выделенных участках примыкают забежные детали. Есть возможность повернуть направление движения от 45 до 180 градусов.
- Поворотный с площадкой. Этот вид марша является сложным. При нем допустимо сделать поворот на выделенной территории подъема. Как правило, градус изменения направления передвижения может составить 90 либо 180 градусов. Иногда выполняются произвольные марши, оснащенные ответвлениями – подобные сооружения начинаются с марша, отличающегося большей шириной, а дальше расходятся по разным направлениям.
Лестница на металлическом каркасе своими руками
Как правило, из металла делают только несущий каркас межэтажных лестниц, на который укладывают деревянные ступени. А ограждения и перила могут быть и деревянными, и стальными.
Принцип изготовления металлического каркаса
Вариантов сварного каркаса несколько, но самый простой для самостоятельного изготовления состоит из двух профильных труб или швеллеров, к которым приварены треугольные «кобылки» из стального уголка. Готовые конструкции представляют собой косоуры, к которым крепятся ступени и подступенки.
1 – швеллер, 2 – деревянная проступь, 3 – кобылки, 4 – линия сварки, 5 – отверстия для крепления
- После установки швеллеров в проектное положение на них наносится разметка ступеней.
- Кобылки свариваются из уголков и представляют собой прямоугольные треугольники с вертикальной стороной, равной высоте подступенка. Горизонтальную полочку делают короче, чем глубина проступи, а соединяющая их гипотенуза должна иметь угол наклона лестницы.
- Кобылки привариваются к несущим элементам по разметке, в них просверливаются отверстия для крепления ступеней.
- Затем все сварные швы зачищаются и шлифуются, вся конструкция обрабатывается грунтовкой по металлу и окрашивается.
Площадка для поворотной лестницы сваривается отдельно и устанавливается на опорные стойки
Как и чем отделать лестницу
Облицевать металлический каркас можно не только деревом, хотя это самый распространенный вариант. Если сначала прикрепить к нему проступи и подступенки из толстой фанеры, то на неё можно уложить ламинат, ковролин, другие напольные покрытия.
Металлическая лестница со ступенями из МДФ
Этот способ применим и для облицовки деревом без видимых креплений: фанеру прикручивают к каркасу шурупами, а чистовое покрытие приклеивают к ней столярным клеем или крепят на шканты.
Другой вариант изготовления можно изучить по следующему видео.
Разновидности забежных лестниц
Забежные лестницы, состоящие из прямоугольных и клиновидных проступей, различаются по форме конструкции:
- Поворотные — прямые марши соединены винтовыми участками с поворотом на 90-360°, имеют Г-, П-, S-образную форму.
- Винтовые — состоящие полностью из забежных ступеней.
Лестницы изготавливают из дерева, металла, бетона, пластика, стекла или их комбинаций. Проступи с подступенками образуют закрытый марш, без них — открытый.
Конструкции забежных лестниц включают:
- несущие элементы;
- ступени с проступенками;
- ограждения.
Конструкция забежной лестницы.
Несущий каркас состоит из косоуров, тетивы или вертикальных опор. Иногда консольные ступени закрепляют в стене. При соединении элемента ограждения и проступи с помощью специального болта создается визуально легкая, но очень прочная конструкция, называемая «на больцах».
Ступени в забежных лестницах двух типов — стандартные и забежные. Их размеры и расположение с учетом эргономических соображений и пожарной безопасности регламентируют СНиП 21-01-97, ГОСТ 9818. Согласно нормативам ширина обычной проступи должна стремиться к длине ступни человека — 25-30 см. В забежных этот размер соблюдается в центральной части по ходу движения.
Поворотная ступень представляет собой клин, узкая сторона которого должна быть не менее 10 см, а широкая — не более 40 см. Уклон лестницы выдерживают постоянным. Такие ограничения вводятся, чтобы при ходьбе сохранялся определенный ритм. Иначе человеку будет сложно перемещаться, не исключены падения. Ограждения забежных маршей выполняют из металла, дерева, пластика, стекла. Их высота по нормативу — 90-120 см. Опоры рассчитывают на боковую нагрузку до 100 кг.
Виды и типы конструкций лестниц для частного дома
Выбор лестницы зачастую ограничен рамками имеющегося пространства для ее устройства, и конечно же бюджета. Но, руководствоваться лучше удобством расположения и эстетическими предпочтениями. Среди существующих конструкций деревянных лестниц самыми распространенными являются маршевые и винтовые.
Винтовые лестницы
Винтовая деревянная лестница на второй этаж частного домаВариант удобен когда пространство ограничено. Такую лестницу можно разместить на пяточке в 1,5 метра. Правда использовать ее можно только для перемещения наверх или вниз одного человека. Поднять что-то крупногабаритное, н-р, мебель, уже не получится.
Кроме того, деревянная винтовая лестница имеет сложную конструкцию, и ее строительство требует больше трудозатрат.
Вместе с тем, приходится учитывать множество нюансов: проверить конструкцию на прочность, в первую очередь, надежными должны быть несущие стойки.
Сложность конструкции связана с тем, что основные детали приходится рассчитывать с учетом всех особенностей конструкции.
С такой работой лучше справятся опытные специалисты. Без особых навыков и инструмента сделать своими руками трудно.
Маршевые лестницы
Деревянные лестницы для дома могут быть одномаршевыми, двухмаршевыми, трехмаршевыми и многомаршевыми (каждая из них используется в определенных условиях, которые зависят от этажности и площади здания).
Маршевые лестницы по своей направленности подразделяются на прямые и поворотные. Могут располагаться вдоль стены или как самостоятельная конструкция посредине комнаты.
Стоит отметить, что устройство прямой лестницы предполагает наличие достаточного свободного пространства, так как занимает много места. В целом, этот тип конструкции является значительно проще в плане самостоятельной реализации по сравнению с винтовым вариантом.
Прямая маршевая деревянная лестница
Если количество ступеней более 10, лестницу рекомендуется разделить на две части, соединив их между собой промежуточной площадкой. При необходимости и экономии пространства (это зависит от особенностей помещения) от промежуточной площадки лестница может уходить вверх с поворотом, так называемая лестница с поворотными ступенями (трапециевидные ступени, которые еще называют забежными).
Лестница с поворотом на 90 градусов, называется четвертьоборотная. Полуоборотная лестница имеет угол поворота на 180 градусов.
Когда поворот составляет 360 градусов, то это уже вариант круговой или винтовой лестницы. Хотя, в принципе, это обычная маршевая лестница с забежными ступенями и поворотом на * градусов.
Поворотная маршевая лестница из дерева
Комбинированные лестницы
В зависимости от планировки и проекта дома возможно устройство комбинированной лестничной конструкции, которая будет состоять из двух или нескольких типов лестниц. К примеру, маршевая лестница на определенном пролете дополняется винтовым элементом с опорой на тетивах или косоурах. Конечно, такая конструкция весьма сложна и требует точных расчетов.
Виды деревянных лестниц
Прежде чем выбрать ту или иную конструкцию, следует здраво оценить свои возможности. Лучше пусть будет более простая прямая лестница, но надежная и из качественных материалов, чем замысловатая винтовая или комбинированная, на постройку которой может не хватить средств или сил.
Ну и конечно, определяющее значение имеет пространство, чтобы потом не оказалось, что лестница отнимет большую половину дома.
Начните с замеров и расчетов. Нарисуйте чертеж или закажите у специалистов. Даже можно создать 3D модель будущей лестницы и наглядно увидеть расположение именно в вашей планировке.
Почему именно деревянная лестница
Действительно, металл и бетон гораздо прочнее и долговечнее дерева. Монтаж таких лестниц выполняется по принципу – «поставил и забыл», в то время как за натуральной древесиной нужно постоянно ухаживать, пропитывать антисептиком, покрывать лаком, ремонтировать выбоины.
Как показывает практика, на обустройство простого деревянного марша у любителя уходит не более 1 недели
Дерево монтируется на порядок быстрее и обходится гораздо дешевле, плюс по статистике, половина металлических и бетонных лестниц в жилых домах обшиваются деревом, с целью снижения травмаопасности конструкции. Деревянный пролет обшивать не нужно, он уже безопасен.
Как сделать лестницу своими руками. Выбираем материалы

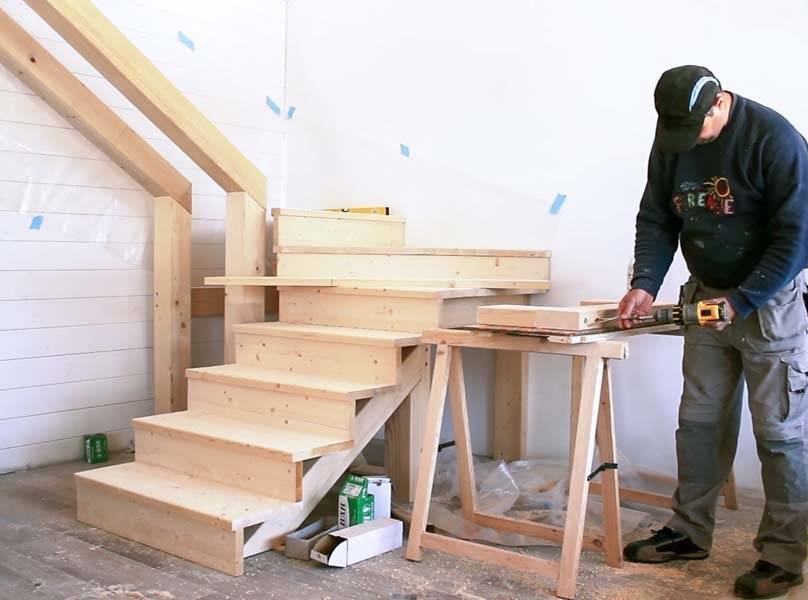

Основные этапы изготовления лестницы
Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров. На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.
Расчет ширины и высоты ступеней
Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.
Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.
Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)
При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.
Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.
Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

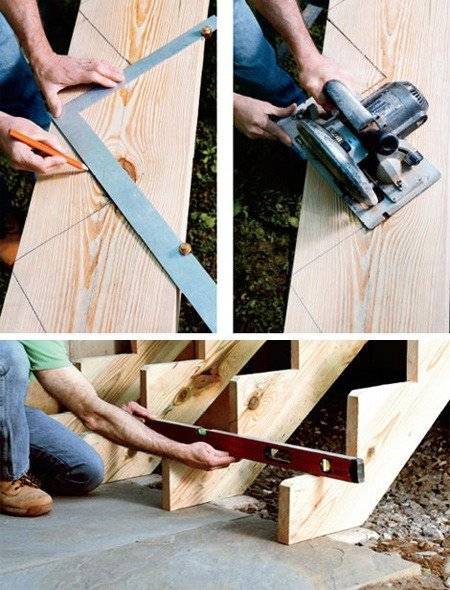

Изготовление косоуров
В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

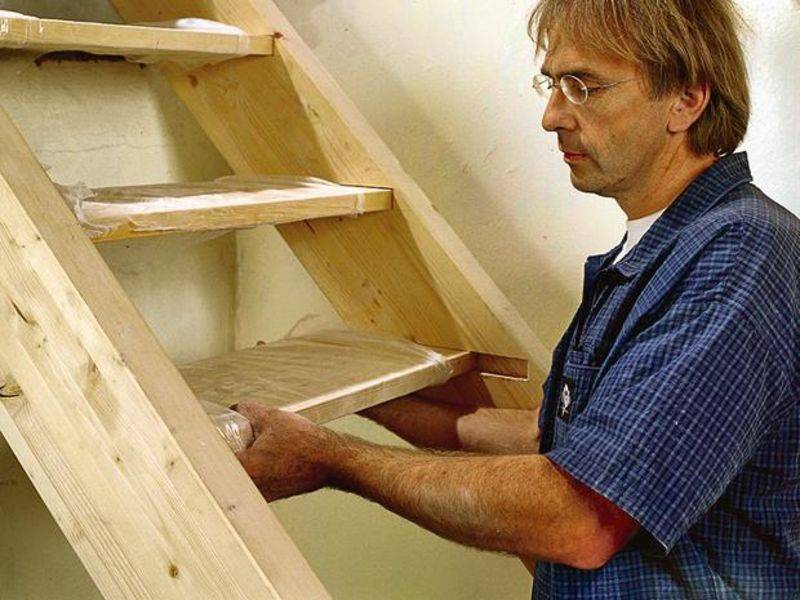

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

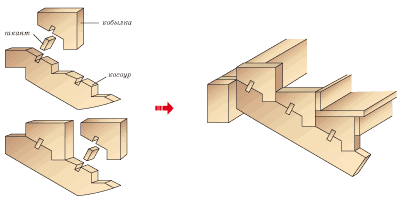

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.
Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.
После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.
Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.
Винтовая лестница своими руками

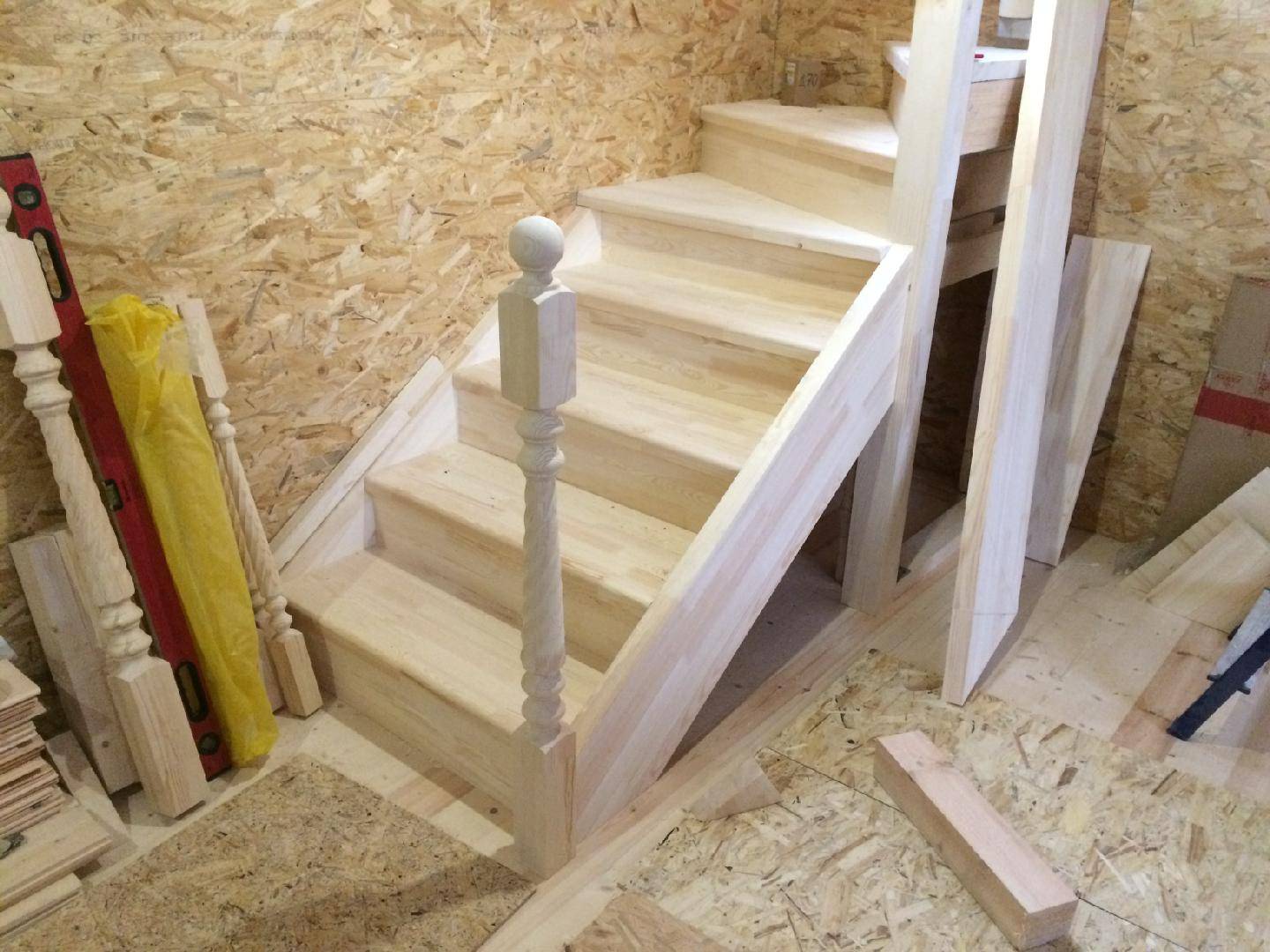

Установка балясин и перил своими руками
Сборка ограждения лестницы это последний и один из самых важных этапов монтажа. Прочные перила обеспечивают безопасную эксплуатацию конструкции, они должны защищать человека от случайного падения и обязаны выдерживать вес людей при опирании.
Для достижения такого эффекта существуют определенные рекомендации, которые определяют наиболее оптимальное расположения балясин. Например, просвет между колоннами должен быть в интервале 15-20 см, это не сильно утяжеляет конструкцию, но исключает падение ребенка со второго этажа. Также рекомендуется выдерживать высоту поручня на уровне 90-110 см, так как это наиболее оптимальная величина, которая будет удобна для опирания среднестатистического человека.

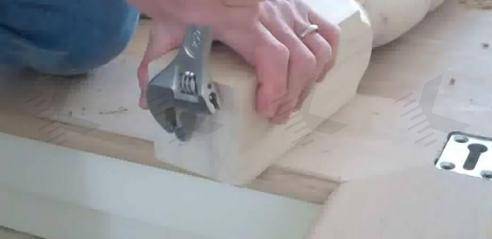

Способы крепления балясин
Для того чтобы перила были безопасны, стояли прочно и не шатались при использовании, применяют несколько проверенных способов крепления балясин:
- металлические шпильки;
- металлические площадки;
- шканты;
- саморезы.
Стальные шпильки
Стальные шпильки – это один из самых популярных способов крепления, так как обеспечивает наибольшую прочность соединения. Опытные специалисты рекомендуют в обязательно порядке использовать шпильки при установке опорных балясин.
По типу стержня они подразделяются на гладкие и резьбовые.
В первом случае для создания прочного соединения, требуется просверлить отверстие в балясине глубиной не менее 4 см, добавить немного жидких гвоздей, аккуратно забить имеющуюся шпильку и подождать до полного высыхания клея. После этого необходимо сделать аналогичную полость в напольной поверхности, также смазать клеем и соединить детали.
Во втором случае, также нужно будет сделать отверстие, но диаметром на 0,5-1 мм меньше, чем диаметр шпильки для того чтобы древесина не треснула при закручивании. Закрутить стержень в опорный столб можно с помощью контргайки.
Также стоит отметить, что монтаж конструкции на шпильки возможен только при перпендикулярном размещении элементов, поэтому использовать этот способ для тетивы невозможно.
Металлические площадки
Металлические площадки – достаточно современный тип соединения, который также позволяет полностью скрыть все элементы крепления.
Принцип действия механизма крайне прост – имеется стальная площадка, в форме личины замка, с четырьмя креплениями для саморезов по периметру. В середине расположено расширенное отверстие, в которое вставляется головка болта, а более узкое вытянутое отверстие имеет скошенную сторону с внутренней стороны. Таким образом, загоняя головку крепежа внутрь и забивая его в дальнюю сторону, мы получаем прочное замковое соединение.
Ограждение, полностью установленное таким способом – невозможно сдвинуть после того, как будут установлены все опорные колонны, но отдельные элементы можно легко заменить при поломке, если постучать киянкой в сторону расширения замка.
Главным недостатком этого соединения является применимость, только в горизонтальной плоскости – для скошенного марша, необходимо использовать другие типы крепления.
Деревянные шканты
Шканты – это крепежные цилиндрические изделия в форме короткого стержня, чаще всего изготовленные из дерева.
Их используют для крепления промежуточных элементов ограждения или в случаях, когда резьбовое соединение применить невозможно, например, на скошенных поверхностях.
Методика монтажа аналогична установке гладких шпилек – сначала в торце балясины высверливается отверстие равное половине длины шканта, затем оно заполняется столярным клеем и только потом туда устанавливается деревянный стержень. После того, как одно соединение приобретет необходимую прочность, столб крепят к лестнице.
Недостатком данного типа крепежа является неразборность полученного узла и как следствие, возможное повреждение прилегающие элементов конструкции при демонтаже.
Выбираем тип лестничных маршей
Фото: Примеры лестниц: на прямом (1), с поворотом на 90 градусов (2) и на округлом косоуре (3); на больцах (4); винтовая (5); спиралевидная разновидность винтовой (6). Когда строится лестница своими руками из дерева, то на этапе выбора вида и формы лестничных конструкций надо учесть следующие факторы:
- Место и типоразмеры пространства, которое отведено под лестничную клетку (длина, высота, возможные максимальные и минимальные углы наклона марша);
- Эксплуатационное назначение деревянной лестницы:
- наружная конструкция, например входная для крыльца;
- внутренние марши, между этажами;
- вспомогательные лестницы, например, для погребов, подвалов, чердаков.
Складная чердачная лестница Чердачные стационарные, складные или раздвижные лестницы (убирающиеся в потолочное перекрытие лестницы с люком), обычно применяются для, не часто посещаемых, помещений верхних этажей чердачного типа и в условиях большого дефицита места.

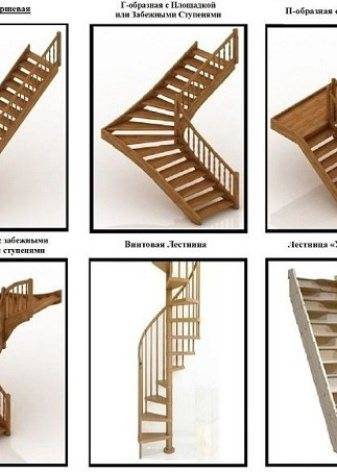

Примеры форм деревянных маршей
- Форму лестничной конструкции, которая безопасно, удобно для эксплуатации, впишется в пространство, отведенное под нее, и будет органически смотреться в интерьере помещения:
- маршевые, например, на тетивах, когда торцы ступеней примыкают или вкладываются в балку, или на косоурах, где наклонные несущие балки подпирают проступи снизу;
- винтовые и ее спиралеобразные аналоги (эвольвентные);
- комбинированные.
- Выбранный способ крепления лестничных элементов (ступеней, несущих балок и узлов):
- на косоурах или тетивах;
- на центральном несущем стержне, балке, обсадной трубе (винтовые и их спиралевидные разновидности);
- на больцах (консольные самонесущие варианты);
- комбинации креплений.
Технические требования к забежным лестницам
Для того чтобы забежная лестница прослужила долгое время и была безопасной для людей, она должна строиться в соответствии с техническими нормами и правилами. Поэтому начинать возведение данной конструкции следует с замеров и расчетов. Также следует подготовить проект и чертеж будущего изделия.
Существует ряд требований для данной лестницы
Основные технические параметры для возведения конструкции следующие:
- Ступени должны иметь определенный размер (самая узкая часть – от 100 мм, а самая широкая – от 400 мм).
- На прямых промежутках, которые отделяют повороты, ступени в ширину должны иметь одинаковый размер.
- Высота ступеней варьируется в пределах от 12 до 22 см.
- Край проступи не должен выступать более чем на 4 см.
- Ограждения высотой от 90 до 120 см.
- Ширина марша – не менее 90 см.
- Оптимальный угол наклона – 30°, но не более 45°.
- При постройке П-образной лестницы, в которой используются забежные ступени, с поворотом на 180° (то есть, два поворота) расстояние между маршами должно составлять не менее, чем четверть от ширины ступени (это позволит сохранить глубину ступеней на повороте удобной и обеспечит безопасность при перемещении).
- При составлении проекта учитывают также и расстояние от марша до перекрытия между этажами. Оно может быть не менее 2 метров.
В данном видео вы подробнее узнаете о забежной лестнице: Если следовать нормам строительства, лестница с поворотом прослужит долгое время и не станет источником получения травм.
Виды конструкций лестниц
При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.
Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.
Маршевые
Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) — группе объединенных ступеней. В лестнице может быть один или несколько маршей.
Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.
У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.
Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:
- Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
- Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
- Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
- Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
- 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
- 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
- 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.
Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.
Винтовые
Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.
Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:
- с консольным защемлением ступенек на внутреннем столбе;
- с опорой ступенек на внутренний столб и периметральные стены;
- с консольной опорой ступенек на обсадную трубу;
- с опорой на ограждение и гнутые тетивы.
Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.
Винтовые лестницы позволяют экономить пространство
