Обустройство проема
Размеры и параметры всей подъемной конструкции обуславливаются расположением проема в перекрытии между этажами, поэтому этот проем и становится первым этапом работ по сооружению данной конструкции.
Наиболее правильно обустроить проем между двумя несущими балками. Если балки расположены слишком часто, и расстояние между ними уже, чем ширина предполагаемой лестницы, можно поправить положение за счет выпиливания одной или двух балок. При этом соседние балки придется связать между собой поперечными элементами конструкции того же сечения – так усиливается несущая способность перекрытия.
Чем шире деревянная конструкция, тем удобнее будет по ней подниматься, проносить крупногабаритную мебель и т.п
Важно и правильно рассчитать угол наклона, от чего, собственно, зависит длина маршей. Человек должен подниматься по лестнице свободно, не нагибаясь и не задевая головой потолок
Устройство несущих опор
Существует два вида несущих опор:
- тетива (прямые опоры с выпилами под ступени);
- косоуры (зубчатые опоры).

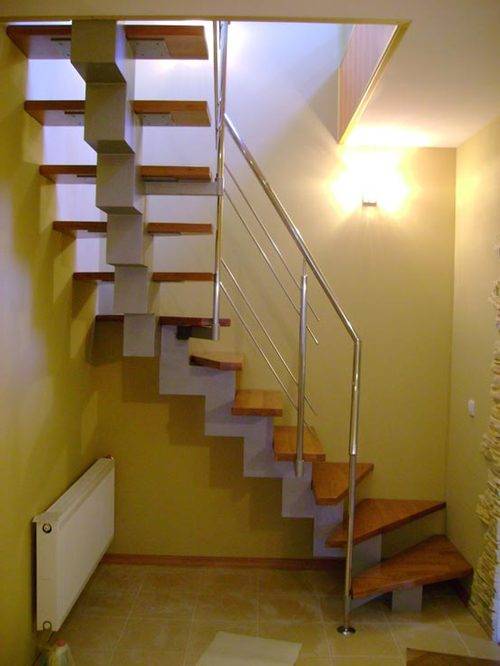

Чтобы увеличить полезную площадь помещения, многие предпочитают поворотные лестницы. Ее конструкция определяется исключительно выбранной планировкой помещения и состоит из:
- Двух или более маршей. Длина маршей может быть равной, а может значительно отличаться, а их расположение относительно друг друга выполняется либо под прямым углом, либо параллельно;
- Поворотной площадки. Встречаются и поворотные конструкции, не имеющие поворотных площадок – вместо них производится сборка так называемых забежных ступеней клинообразной формы.
Укладка ступеней
Еще один очень важный момент – разметка под ступени. Чтобы избежать искривлений ступенек и самого лестничного марша, ее следует производить тщательно, вымеряя каждый миллиметр с помощью линейки или заранее заготовленного шаблона. Сборка ступеней, производится следующим образом, как показано на видео:
- Шаблон в виде прямоугольного треугольника накладывается гипотенузой на верхний край будущей опоры, при этом горизонтальный катет определяет ширину ступени, а вертикальный – высоту подступенного проема;
- Разметку следует наносить сразу по всей длине опоры;
- Затем, в зависимости от выбранного типа опор, по разметке либо вырезаются пазы для ступеней (тетива), либо выпиливаются треугольные выемки (косоуры). Вторая опора должна зеркально совпадать с первой;
- Когда опоры готовы, своими руками монтируют ступени – либо вставляют их в пазы тетив, либо укладывают на косоуры;
- Затем, по желанию, устанавливают подступенки. Конструкция без подступенков выглядит более воздушной, легкой, но одним из ее недостатков будет повышенная опасность для детей. Неудобство может создавать и риск уронить какой-либо предмет между ступенями вниз.
Закрепление конструкции
Закрепить конструкцию можно как на соединительных балках перекрытий и снизу и сверху, так и путем крепления своими руками нижней части к доскам деревянного пола. Часто применяют вариант, когда одна из опор дополнительно крепится к стене дома.
Ограждение
Неотъемлемой частью деревянной лестницы являются ограждения – они не только делают конструкцию безопасной, но и являются ее основным дизайнерским элементом, способным придать всему устройству неповторимую уникальность. Состоят ограждения из:
- Поручней;
- перильных стоек различной формы;
- балясин, устанавливаемых между стойками.
Балясины принято делать резными и придавать им необычные формы. Гнезда в тетивах под балясины, а также гнезда в балках перекрытий под стойки делают на любом этапе работ по сборке деревянной конструкции.
Частью ограждения считается также балюстрада – ограждение проема в междуэтажном перекрытии. Как правило, она выполняется в том же стиле и той же высоты, что и перильное ограждение.
Подведем итоги
Сборка лестниц из дерева производится по определенным стандартам. Все зависит от размеров, параметров и самой конструкции. От правильного и последовательного монтажа в результате будет зависеть прочность и долговечной всей сборки, так как на каждом этапе работ необходимо быть предельно внимательным.
Выбор материалов
Чаще всего лестница изготавливается из древесины, но при желании можно использовать другие материалы. Деревянная лестница хорошо смотрится визуально, а стоимость готовой конструкции сравнительно невысока. Кроме этого, дерево легко обрабатывается. При постройке лестницы не стоит выбирать древесину мягких пород, например, осину. Этот материал может не выдержать высокие нагрузки. Оптимальным выбором станут твердые породы — дуб, лиственница либо бук. Перед использованием древесину необходимо хорошо просушить. В материале не должно быть сучков.
Металлическая лестница имеет ряд преимуществ:
- быстрота сборки;
- способность выдержать большие нагрузки;
- долговечность.
Однако для ее изготовления необходимо уметь пользоваться сваркой. В противном случае придется обратиться за помощью к специалистам. К этой конструкции относятся по-разному. Некоторые считают ее компактной и удобной в использовании, а другие недовольны особенностями эксплуатации. Чаще всего негативные мнения связаны с проблемой переноса по лестнице крупногабаритных предметов. Однако, если выполнить все необходимые расчеты, то недостатки конструкции будут нивелированы.
Комплектующие: размеры и чертежи
Для сооружения лестницы этой конструкции достаточно небольших навыков по работе с древесиной. Как правило, работы выполняют на основании ранее созданных чертежей. В ходе работы недопустимо изменять детали, указанные в рабочей документации.
Вариант конфигурации.

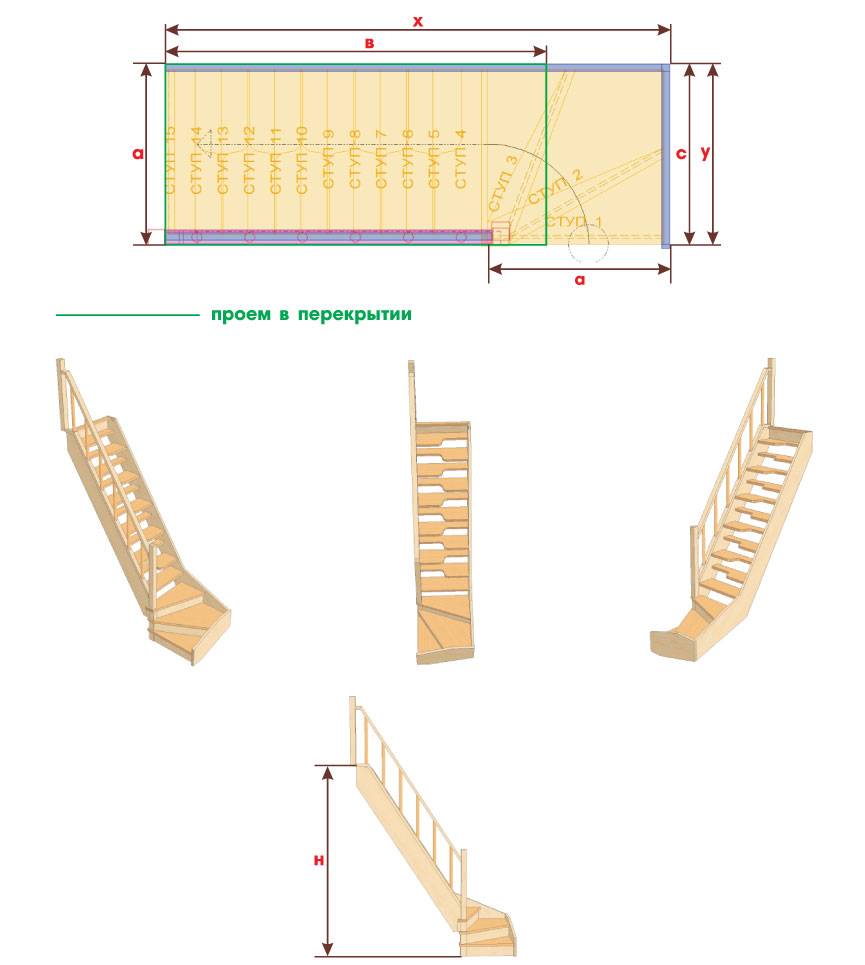

Для создания чертежа необходимо тщательно снять размеры с того места, где она будет установлена и таким образом будет определена ширина лестницы. После этого необходимо определить угол, под которым она будет установлена, количество ступеней и длину пролета.
Также вы можете воспользоваться готовыми чертежами, представленными ниже.
Конструктивные особенности
Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют ассиметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую. Эта особенность несколько затрудняет движение по ней, что ограничивает ее использование в домах, где проживают люди преклонного возраста. Кроме того, поднятья по такой лестнице без помощи перил довольно сложно.
Общая конструкция лестницы.

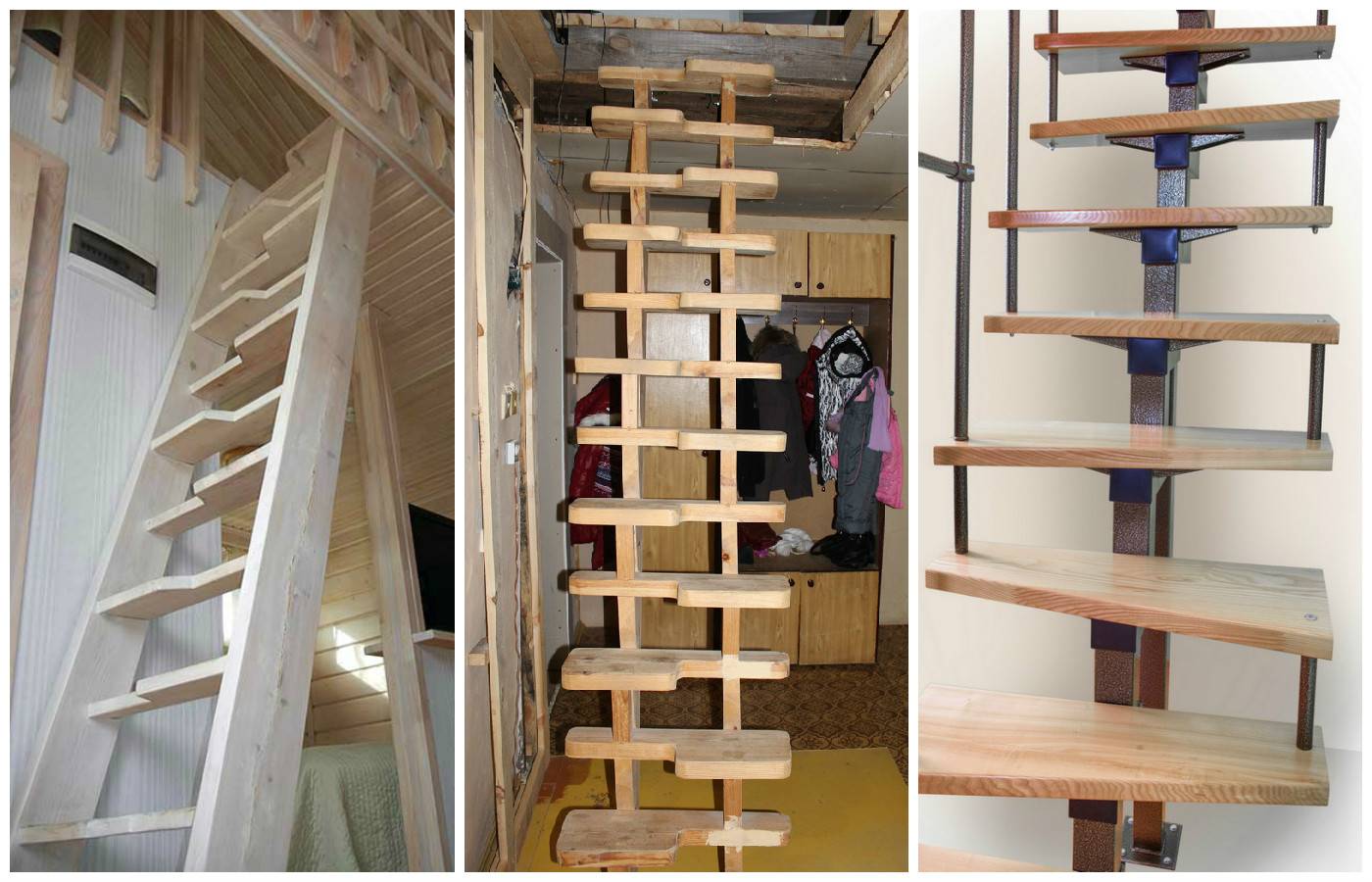

Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.
Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.
Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:
- h-образныме;
- сферические;
- клиновидные.
Ступени лестничного марша расположены симметрично относительно его центральной оси.
Как сделать удобную лестницу?
Выбор конструкции лестницы в большей степени зависит от параметров проема и в меньшей от собственных предпочтений, так как в преобладающем количестве частных домов перепланировка исключена и приходится подстраиваться под имеющийся условия. При этом основная задача мастера сводится к наиболее рациональному использованию имеющегося пространства для того чтобы достичь оптимальных характеристик лестницы, которые обеспечат высокую эргономику конструкции в целом.
Соответственно можно выделить некоторую прямо пропорциональную зависимость, аргументами которой выступает площадь конструкции в проекции на поверхность пола/потолка и условный коэффициент удобства. Корреляция происходит по принципу – чем значительнее занимаемая площадь, тем большее удобство будет испытывать человек при перемещении между уровнями. В порядке уменьшения комфортабельности сортировка выглядит так:
- лестницы прямые;
- лестницы с площадкой;
- лестницы с забежными ступенями;
- лестницы комбинированные;
- лестницы винтовые.
Таким образом, самыми лучшими сооружениями признаются маршевые лестницы, затем комбинированные и на последнем месте спиральные.
В случае выбора классических конструкций на косоуре или тетиве, необходимо уделять повышенное внимание общему наклону лестницы, расчету ступеней, высоте ограждений и т.д. Перечень всех рекомендаций и правил довольно обширен, однако среди наиболее значимых стоит отметить следующие значения:
- угол наклона лестницы от 30° до 45°;
- количество ступеней на марш должно варьироваться в диапазоне от 3 до 16 и быть нечетным, чтобы первый и последний шаг приходился на одну ногу;
- рекомендуемая высота ступеней – 12-20 см, оптимальная – 15-18 см;
- ширина (глубина) ступеней – 27-30 см;
- высота перил не должна быть меньше 90 см, при наличии детей лучше увеличить ее до 150 см;
- безопасный интервал установки балясин – 10-15 см.
Соблюдение этих и других рекомендованных параметров крайне важно — от них зависит комфорт при передвижении и безопасность, минимизация занимаемой площади, соблюдение требований пожарной безопасности, пропускная способность лестничной конструкции. Каждый онлайн-калькулятор расчета лестницы от КАЛК.ПРО оценивает сооружения и предоставляет некоторые рекомендации, которые можно посмотреть в соответствующем блоке отчета
Некоторые нюансы использования лестницы «утиный шаг»
Подъём или спуск человека по лестнице подразумевает под собой надёжную опору для одной ноги, поэтому ширина проступи одной стороны ступени должна быть достаточно широкой и комфортной.
Такой вид проступи позволяет сэкономить пространство, что создаёт дополнительные возможности её использования.

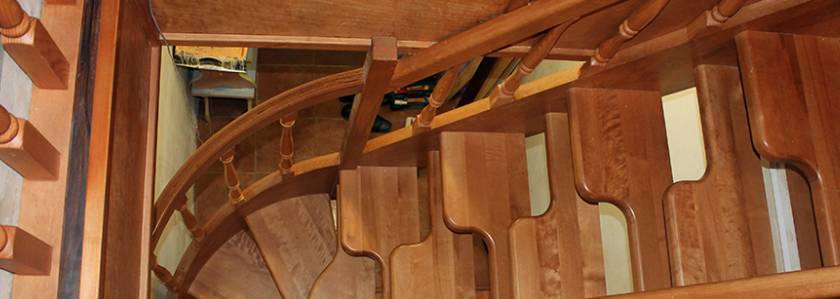

Удачный проект такой лестничной конструкции (фото) во многом зависит от первой ступени
Стоит обратить внимание на тот факт, что поворот лестницы должен смотреть в противоположном направлении от ноги, на которую производится опора
Самостоятельное изготовление лестницы «утиный шаг»
- Подбор тетив – это первоначальный этап изготовления конструкции. Лучшим вариантом станут доски из сосны не менее 40 мм толщиной. Под несущие балки необходима доска шириной 15 см, так будет удобнее крепить ступени к тетивам. Длина таких досок высчитывается следующим образом: высоту поделить на синус предполагаемого угла наклона.
- Для ширины проступи наиболее оптимальным считается размер в пределах 25 см при 65 градусном наклоне. Цельный массив для ступени предпочтительней, но в случае отсутствия широкой доски можно применить метод склеивания ПВА-Моментом.
- Рассмотрим такой пример: вы имеете доску, ширина которой составляет 150 мм, но для необходимой проступи требуется 225 мм. Для этого нужно воспользоваться циркулярной пилой и распустить часть досок пополам, после чего доработать вручную. Каждая ступень будет состоять из двух деталей: доска имеющейся ширины с фиксированной длиной и элемент, дополняющий цельную часть. Чтобы добиться более надёжного соединения доски скрепляют шурупами.
- Обработанные при помощи рубанка торцы двух соединяемых деталей подготавливают следующим образом: в маленькой детали высверливаются отверстия с внешней стороны чуть больше 1 см, чтобы её диаметр совпадал с головкой шурупа. Затем наносят клей, соединяют элементы и вворачивают шурупы. А позже деревянными пробками скрывают отверстия.
- Чтобы прикрепить готовые ступени к несущим балкам своими руками используется тот же метод крепления шурупами. Только мест соединения должно быть не меньше двух.
Готовую лестницу для длительного срока службы следует обработать септиками и только после этого покрасить, как показано на видео. Желательно использовать для предварительной обработки такие средства, которые способны сохранять фактуру древесины. И покраска после этого может не понадобиться.
Расчет лестницы с гусиным шагом
Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.
Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.
Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.
Особенности лестниц с гусиным шагом

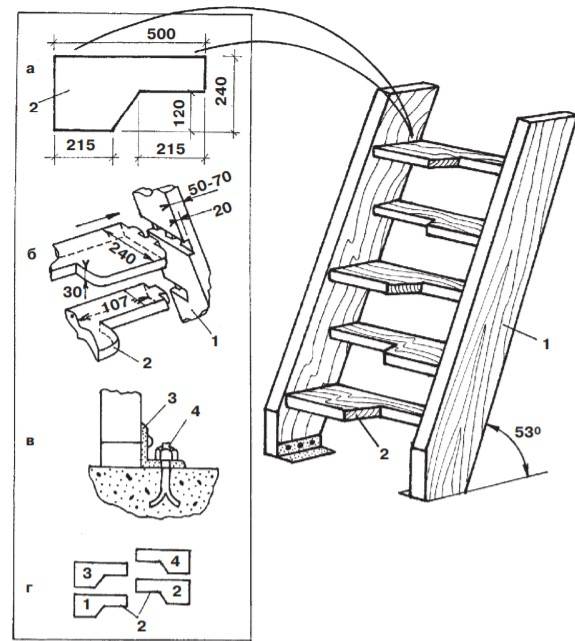

Схема устройства лестницы «гусиный шаг»: 1 – тетивы, 2 – ступени, 3 – шипы для крепления ступеней, 4 – дополнительные металлические стяжки, 5 – балясина, 6 – перила.
Главная их особенность — форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.
Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема — 50-70°. Схема устройство деревянной лестницы
Схема устройство деревянной лестницы.
Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, — взяться за поручни, а второе — поскорее спуститься по ней.
Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.
Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.
Необходимые формулы
Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:
2m+sz=60-65 см (среднее значение 62 см),
- sz — ширина ступени, ,
- m — высота ступени, .
Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

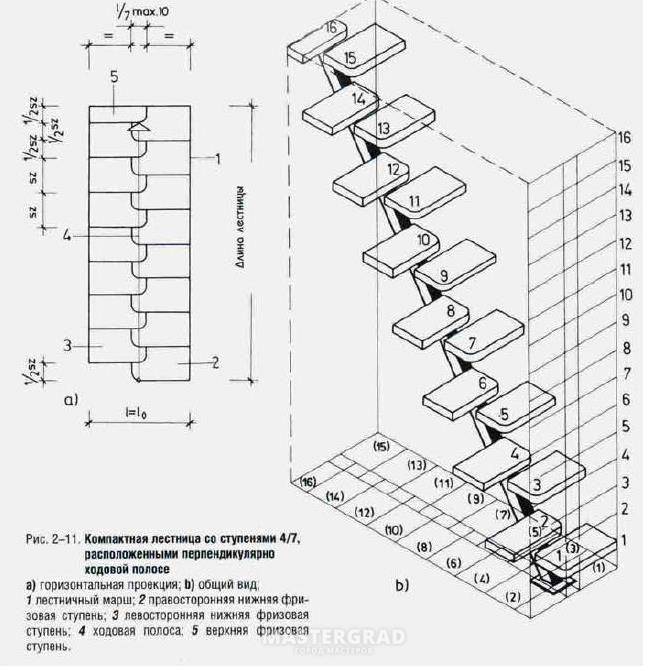

Схема размеров лестницы.
Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.
Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе — проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое — высота подступенка.
Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение — 28/7, для вертикальных — 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.
Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте
Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы.
Расчет лестницы с гусиным шагом Для лестницы гусиный шаг расчет производится по специальным формулам. Просто подставив данные, можно с легкостью и быстро определить, какие материалы закупать.
Пошаговый алгоритм строительных работ
После того, как составлен чертеж, высчитывают требуемое количество материалов, выписывают, какие инструменты понадобятся.
Закупленное сырье оставляют на день или два внутри помещения, где будет установлено сооружение. Это время требуется для адаптации к температуре, уровню влажности воздуха.
Далее проводят разметку стен, к которым будут крепиться косоуры или тетива.
Ступени на косоуре
Косоуры делают из разного типа сырья, но деревянные узкие опоры будут не так прочны, как металлические. С другой стороны, несущие элементы из дерева широкого типа вполне справляются с оказываемым давлением.
Металл покрывают средствами против возникновения коррозий до или после монтажа. Но это не застраховывает их от внешнего механического воздействия. Сколы, царапины – рано или поздно повреждения появляются и постепенно проявляется ржавчина.
Древесный вариант сперва размечают на досках, спиливают лишнее, а потом покрывают особыми пропитками.
Деревянная конструкция на косоуре
После закрепления заготовленных изделий на постоянное место, сверху укладывают приступок, который прикручивают саморезом. Крепеж утапливают отверткой или шуруповертом, а потом углубления заделывают шпатлевкой подходящего оттенка, лакируют.
Модель на железной оси
Когда выбор пал на несущую опору из железа, сперва скрепляют сборную основу, а потом сверху устанавливают металлические каркасы под подножную опору. За счет того, что большая часть нагрузки распределяется равномерно, чем шире проход, тем выше давление, оказываемое на места крепежа. Поэтому к креплениям выдвигаются особые требования.
Подробно процесс строительства гусиной конструкции на косоурах показан в следующем видео:
Лестница на тетиве
Древесные изделия для строительства размечают на местах установки ступенек, вырезают форму движения, выскабливают пазы. Все срезы тщательно шлифуют, а потом заготовленные части полностью покрывают специальной пропиткой для дерева.
Приступки вырезают из бруска, на котором отмечают окончание узкой зоны, начало широкой и выделают расстояние около 5 см на плавный переход, который может быть закруглен или сделан скосом.
Пример конструкции на тетиве
Все части будущего сооружения обрабатывают пропитывающими жидкостями, чтобы структура древесины не испортилась от воздействия влаги из окружающего пространства, а построение дольше прослужило.
Остается закрепить тетиву на стене, установить противолежащую часть на полу и перекрытии следующего яруса и вложить опорные части.
Процесс сборки начинается сверху и направляется вниз, поэтому для строительства потребуется стремянка.
Процесс сборки
Внутрь пазов закладывают строительный клей, вставляют ступени, после чего дополнительно скрепляют все саморезами.
Из чего можно сделать
Строение в мотыльковом формате изготавливается из металла, дерева или стекла, но, иногда, делают бетонную заливку.
Сделать сооружение еще более необычным поможет сочетание разных подвидов сырья.
Перед тем, как начать собирать построение, необходимо выбрать породу дерева с которой предстоит работать. Здесь рассматриваются стандартные сорта для лестниц: бук, ясень, дуб, лиственница. Допускается использование других подвидов, но только, если они способны выдерживать подобные нагрузки на регулярной основе.
Закупаемые доски должны быть без сучков, трещин, сколов, вздутий или иных нарушений внешнего состояния. Не берут для строительства сырую древесину: продукцию нужно покупать лишь сухую.
Деревянная лестница
Металлические заготовки требуется проверять не менее тщательно на предмет наличия повреждений, ведь даже маленькая царапина станет источником появления коррозии.
Стеклянные заготовки делают из необычного стекла, которое устанавливается в окнах. Есть специальные составы на такой случай, содержащие особые примеси, а сами ступеньки сделаны достаточно утолщенными. Толщина напрямую соотносится с тем, какой будет ширина проступи: чем шире эта поверхность, тем толще берут стекло.
Изделия могут быть монолитными или состоять из нескольких слоев.
Стеклянные опоры
Многие домовладельцы обеспокоены тем, безопасно ли использование данного типа вещества. Сошедшая с конвейера продукция получается очень гладкой. Придать поверхности антискользящие свойства возможно, если провести обработку специализированными составами абразивного типа. Или уложить нескользящие коврики, нанести насечки.
Пошаговое руководство по сборке лестницы
Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну – не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.
Следует выбрать, на чем будет стоять гусиный шаг – на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно – мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина – 30 см, высота – 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.
Важно! Следует ввести небольшой экскурс в математику и напомнить уже забытые уроки из школы. Сумма квадратов катетов равняется квадрату гипотенузы. Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25
Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:
Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:
Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.
Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.
Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.
Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.
Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.
Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.
