Как сделать своими руками ручную циркулярную пилу из болгарки

Конструкция самодельной циркулярки из болгарки

Независимо от конструкционных особенностей, каждая циркулярка из болгарки, которую делают собственноручно или покупают в магазинах, состоит из:

• двигателя;
• рабочего стола;
• станины;
• диска;
• редуктора.

В виде двигателей для самодельных станков допускается устанавливать различные доступные варианты. Зачастую рекомендуется использование асинхронных двигателей, которые куплены непосредственно для станков, двигатели от стиральных машин, дрели или болгарки. У любого из вариантов имеется ряд своих достоинств и недостатков.

Покупая двигатели для соответствующей цели, есть возможность выбрать его параметры под свое устройство. Более достоинств, как таковых, нет. Единственным недостатком этого приобретения является высокая цена. Ведь на самом деле, стоимость двигателя превышает стоимость ручных электроинструментов. Поэтому можно немного доложить и приобрести уже готовый станок. Для многих это не по карману, да и целесообразность таких покупок отсутствует.

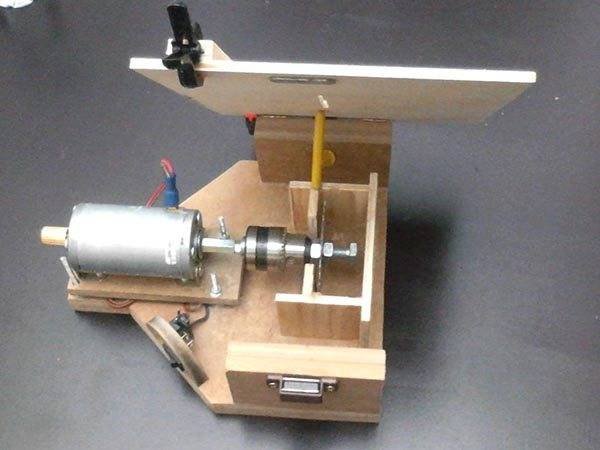

Другое решение — двигатели от стиральных машин. Этот способ будет оптимален, если у вас есть исправный двигатель при наличии такой ненужной техники. Для самодельных станков подойдут далеко не любые стиральные машины. Многие современные автоматические машинки оснащены двигателем, для управления которым необходимо использование специального контроллера.

Естественно, для сборки контроллера можно приложить собственные усилия, но это лишние временные и финансовые затраты. К двигателю от старой стиральной машины подключиться довольно просто, поскольку их вал уже оснащен шкивом. Наличие такого двигателя в разы упростит создание циркулярки. К недостаткам таких устройств можно отнести их малую мощность. В итоге мы получим неполноценную станочную модель, а фиктивное устройство. Но стоит отметить, что для определенных ситуаций можно воспользоваться и таким решением.

В основном электродрель обладает низкими оборотами и высокой мощностью. Привод в работу пильного диска осуществляется прямым образом, посредством зажатия его оси патроном электродрели. Недостатками таких схем является потребность в перерывах во время рабочего процесса. Это обусловлено тем, что дрель не предназначена для проведения непрерывных типов работ и она нуждается в остановке на 10-20 мин в течении каждых 10 мин работы с ней. Отчасти эту проблему можно решить, если установить дополнительную вентиляцию на двигатель, однако это существенно усложнит станочную конструкцию.

Применение углошлифовальных машин, которые также называют болгаркой, фактически не обладает известными недостатками. В первую очередь, у ее двигателя высокая мощность. Наличием такого инструмента могут похвастаться многие мужчины, если нет, то его можно всегда приобрести, в любом случае он пригодится для использования по основному назначению. При этом ее довольно легко интегрировать в станок.

Нередко в комплектации углошлифовальной машины предусмотрено наличие струбцин, благодаря которым она легко крепиться на станину. Установка шкива на вал осуществляется максимально просто. Из-за высоких оборотов в двигателе устройства, осуществляется хорошая вентилируемость, поскольку имеется встроенная охлаждающая система, которая способна функционировать без остановок.

Сконструировать циркулярный станок, используя для этого болгарку, под силу каждому. Нет необходимости в специальных знаниях и навыках. Здесь нужно немного погрузиться творчество и старательно делать свою задачу

В самом начале изготовления станка, следует убедиться в точности своих намерений и решить нужен ли он вам? Важно учитывать, что несмотря на свою устойчивость к непрерывной работе, болгарка может сломаться из-за большой нагрузки

Имея намерение открыть собственное производство мебельной и деревянной продукции на промышленном уровне, естественно, стоит приобрести полноценный циркулярный станок. Самодельное устройство подойдет для домашних и дачных целей, в качестве инструмента, который позволяет решить бытовые, повседневные задачи.

Меры безопасности

Во избежание попадания в глаза мелкой древесины при распиливании, а также щепок обязательно необходимо проводить работу в очках. Следует позаботиться о том, чтобы распиловка выполнялась в хорошо освещённом помещении или циркулярка стояла бы на открытой для солнечных лучей площадке.

При работе с материалом для распила нужно следить за тем, чтобы в нём не было гвоздей или больших сучков. Это обстоятельство может спровоцировать поломку диска или изменение направления движущегося бруска или рейки. В лучшем случае двигатель может быть испорчен, а диск – затуплен. В худшем варианте вырвавшийся из рук строительный материал причинит увечья тому, кто занимается распиловкой или людям, находящимся рядом.

Таким образом, изготовить циркулярку в домашних условиях сможет любой человек, умеющий работать строительными инструментами и имеющий навыки изготовления деревянных или металлических конструкций. Нужно соблюдать правила эксплуатации агрегата. Такая пила в дальнейшем станет вашим помощником и значительно снизит трудовые затраты на обработку пиломатериалов, используемых в личном хозяйстве.

О том, как сделать циркулярку из болгарки своими руками, смотрите в следующем видео.

Как сделать кнопку включения циркулярки

После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.

Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.

Собираем инструменты и принадлежности

Для изготовления станка нам потребуется:

углошлифовальная машина;

• наждачный диск, по диаметру соответствующий кругу, устанавливаемому на болгарку, или муляж, изготовленный из картона;
• ДСП-плита для основания будущего оборудования;
• саморезы, жидкие гвозди или хороший клей;
• хомуты из пластика.

В качестве основания могут использоваться упомянутая в списке плита ДСП, устанавливаемая на деревянную раму, либо короб из массива древесины, подходящий по размерам. Главные требования к нему – устойчивость и приличная ширина, благодаря которой будет обеспечиваться комфортное использование циркулярной пилы.

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

• Такое оборудование позволяет делать более качественные и глубокие распилы.
• Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

https://youtube.com/watch?v=w6RRIT-3jIQ

Регулятор глубины пропила

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге – конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка. Утягивание и послабление этих двух гаек будет контролировать глубину пропила циркулярки. Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Настольная циркулярная пила

Иногда возникает потребность изменить ширину доски или толщину бруска. Оптимальный вариант для такой работы – циркулярная пила, особенно, если досок много. Для распила досок небольшой длины (1-2 м) очень пригодится настольный вариант циркулярки. Не обязательно покупать такой станок, его можно сделать своими руками из той же болгарки.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

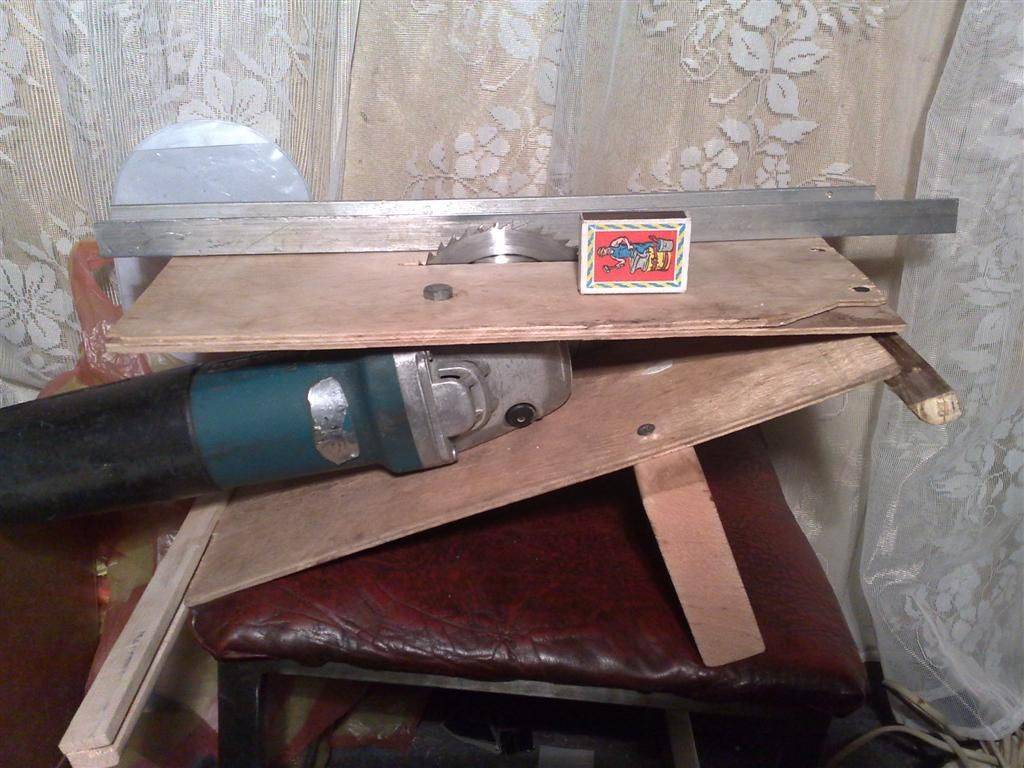

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

• верхний стол предназначен для продвижения обрабатываемой детали;
• нижний служит упором для шлифмашинки.

Диск проходит через паз в верхней поверхности. Если угол соприкосновения двух плоскостей снабдить поворотными петлями, то появится возможность регулировать рабочую высоту пильного диска для уменьшения площади трущихся поверхностей.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается прорезь на другом листе фанеры, а параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.

Во вторую прорезь укладывают деревянный брусок, к нему под прямым углом приклеивают прямоугольный лист фанеры, внешне напоминающий бортик. Именно он будет выступать в качестве направляющей. Все деревянные элементы приклеивают и обязательно фиксируют при помощи болтов.

С нижней стороны столешницы надежно закрепляют дрель, не забывая о том, что ее патрон должен входить в закругленный элемент, заранее установленный с обратной стороны столешницы.

Можно дополнительно посмотреть видео, в котором продемонстрирован процесс сооружения циркулярки в домашних условиях. Каждый мастер сможет своими руками создать полезный инструмент для работы с деревом. Но не забывайте соблюдать все правила безопасности, чтобы избежать ненужных травм при работе с циркулярной пилой.

https://www.youtube.com/watch?v=zAAZ03eY3Jc

Регулятор глубины пропила

Схема регулировочной штанги

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге — конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка. Утягивание и послабление этих двух гаек будет контролировать глубину пропила циркулярки. Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Процесс переделки + (Видео)

Если быть точным, то это трудно назвать переделкой, это доработка или расширение функционала болгарки. Можно разделить доработку по стадиям или по шагам выполнения работы. Для начала определимся с основными задачами. Необходимо сделать стол под установку циркулярной пилы. Он может быть из любого доступного материала, но предпочтительнее будет основа из стального уголка.

Болгарка должна безболезненно устанавливаться и сниматься, поэтому крепление ее к столу должно быть открытым и доступным. Режущий диск будет установлен прямо на вал болгарки. Он должен иметь регулировку по высоте или менять высоту режущего диска над плоскостью стола.

На столе должна быть регулируемая направляющая. С ее помощью можно будет выставлять толщину отреза доски. Как частный случай можно установить угловую направляющую, если в этом есть потребность.

Итак, конструктивно делаем станок под имеющуюся болгарку с регулировкой по высоте режущего круга. Для простоты конструкции применим древесину:

Делаем в столешнице из доски прорезь под пилу. Если это будет мебельная плита или лист фанеры, то желательно ее укрепить дополнительной планкой вдоль положения режущего круга;

Заднюю часть конструкции станка крепим на шарнире. Затем закрепляем болгарку. Для ее крепления потребуется короткий болт с контргайкой. Болт будет вворачиваться вместо ручки, и крепить болгарку к шарнирной части станка;

Со стороны ручки болгарки делаем зажим с пропиленной регулировочной планкой. Это п-образная скоба, в которую ручка дрели должна плотно входить. Для плотности можно вклеить резиновые полосы. К этой же п-образной пластине будет крепиться регулировочная полоса с пропилом.

Шарнир и регулировочную планку закрепляем снизу к столешнице так, чтобы режущий круг ровно входил в пропил столешницы;

Устанавливаем столешницу на основание из стального уголка или деревянных брусков;

Подводим электричество. Необходимо выполнить условия электробезопасности. Лучше выполнить подключение с помощью кабеля, который не боится случайного падения на него отрезка доски;

Делаем пробный пуск. Диск пилы должен вращаться, не цепляя за края прорези. Если это не так, то надо изменить положение крепления шарнира или п-образной пластины. Подача на режущий круг материала не должна вызывать смещение или вибрации болгарки.

И болгарка, и ручная циркулярка – это очень удачный съемный привод для стационарной циркулярной пилы.

Из болгарки несложно сделать ручную циркулярную пилу. Для этого надо переделать защитный кожух, чтобы закрывался почти весь диск пилы. А на рабочий сектор диска необходимо установить подвижную защиту, которая будет сдвигаться во время работы. Еще на кожух желательно установить патрубок для пылесоса, если пила будет использоваться в помещении.

В передней части необходимо установить дополнительную изогнутую ручку из тонкостенной трубы. С этой ручкой будет надежней и безопасней фиксировать положение циркулярки во время работы.

https://youtube.com/watch?v=X2wZSBFQ4o4

Возможно, у вас возникнут трудности с созданием стационарной циркулярки из болгарки или ручной циркулярки. На строительных сайтах и форумах вы сможете отыскать требуемые чертежи несложных конструкций.

Выбираем систему вращения: редуктор или СПД

Стоит напомнить, что число оборотов болгарки в разы превосходит разрешенное число оборотов циркулярного диска.

Выполнив прямое подключение диска к валу болгарки, мы рискуем испортить инструмент и затупить сам диск гораздо быстрее. Это повлечет за собой поломку в двигателе электроинструмента. Чтобы обеспечить надежную и продолжительную эксплуатации самодельного устройства рекомендуется внедрить систему из шкивов и ремней. Выполняем крепеж шкива к валу болгарки с одной стороны, с другой к валу диска пилы. Обороты болгарки составляют от 9 тыс. до 11 тыс. в мин. Вращение диска пилы должно происходить со скоростью 6700-7400 об/мин.

Необходимо, чтобы соотношение диаметров дисков равнялось соотношениям скорости оборотов. Если поделить одни значения на другие, то получается коэффициент 0,7. Исходя из этого нужно использовать два диска, причем размер диаметра первого должен отличаться на 0,7 диаметра от второго. Установку меньшего диска производим на валу болгарки, большого на валу диска. Все эти детали можно приобрести в авто магазине. С использованием ременных передач должна быть обеспечена система натяжения. Этого можно добиться, если прочно зафиксировать болгарку на каркасе станка, крепление и натягивание рабочей поверхности и дискового вала выполнять нужно по факту, после того как установите ремень.

Настольная циркулярная пила своими руками

Если часто приходится работать по дому с древесиной и разрезать доски вширь, то никак не обойтись без самодельной настольной циркуляционной пилы. Для её изготовления своими руками понадобится собрать длинную и довольно широкую столешницу с прорезом посередине под диск циркулярной пилы.

Отдельного внимания заслуживает болгарка, используемая для этих целей: чем больше по диаметру на неё можно будет установить диск, тем лучше. Маленькая угловая шлифмашина, с кругом на 125 мм, плохо подходит для этого, поэтому лучше использовать болгарку, рабочий диск которой будет не менее чем 210 мм, а то и более.

Закрепить сам инструмент под столешницей не составит особого труда. Как видно на фото, под рабочим основанием на котором будет происходить распил древесины, достаточно будет закрепить под определенным углом ещё одно основание из толстой фанеры.

Круглопильный станок из ручной циркулярки

Устройство круглопильного станка

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто

Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом

Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.

Схема проверки работоспособности циркулярной пилы

Видео по теме: Циркулярка из болгарки

Публикации по теме

Создание фрезерно-копировального станка в домашних условиях

Варианты изготовления фрезера из болгарки своими руками

Технологии изготовления отрезного станка из болгарки своими руками

Необходимые материалы

Для изготовления самодельного станка потребуются:

• труба прямоугольного сечения, уголок стальной или алюминиевый;
• лист ДСП, плотной фанеры толщиной 12-14 мм;
• болты, гайки, шайбы;
• металлические полосы, пластины, отрезки уголка большого размера;
• сварочный аппарат с электродами;
• электродрель или сверлильный станок;
• болгарка;
• пильный диск;
• соединительные провода, кнопка включения/отключения.

В зависимости от возможностей и потребностей мастера могут понадобиться и другие материалы или инструменты. Полный перечень компонентов привести невозможно, поскольку конструкция станка может быть усложнена, добавлены дополнительные элементы или функции.

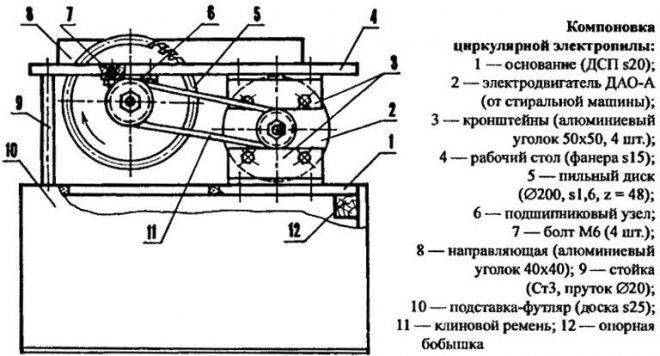

Примеры чертежей обычных станок, для общего понимания устройства:

Какую болгарку использовать для изготовления циркулярки

Здесь особых замечаний нет, так как применять можно и маломощные, и мощные УШМ, которые отличаются по размерам, весу и диаметру пильных кругов. Чем больше мощность и размер диска, тем выше эффективность и производительность распиловочного станка. Если же использовать маленькую и маломощную углошлифовальную машинку, то в итоге применять станок можно исключительно для распила ДСП, тонких досок и фанеры.

Если используется бытовой инструмент в качестве приводного механизма на распиловочном станке, то учитывать нужно особенности его временной работы. Если бытовая болгарка перегреется, то быстро выйдет из строя мотор. При планировании часто использовать пилораму для дерева, необходимо приобретать соответствующей мощности электроинструмент.

Как сделать стационарную циркулярную пилу из болгарки?

Основное различие между конструированием ручного и стационарного инструмента составляет наличие станины. Работы выполняются в такой последовательности:

1. Подготавливается специальный стол, который покрывается листом оцинковки или жести. Чтобы зафиксировать выбранный материал на плоскости, достаточно стянуть его по краям стола металлическими уголками. Основа, на которой будет устанавливаться механическая часть инструмента, должна быть максимально устойчивой. В противном случае раскачивания приведут к неточному распилу материалов. К тому же колебания стола могут быть травмоопасными.
2. Согласно требованиям безопасности, циркулярный диск не должен выступать на третью часть своего диаметра над плоскостью стола. Поэтому, чтобы распилить деревянный брусок толщиной порядка 10 см, понадобится режущий круг размером от 35 см.
3. Стационарная циркулярка из болгарки должна изготавливаться на основе достаточно производительного двигателя. Здесь необходимо использовать движок от болгарки мощностью не менее 1 кВт.
4. Основой регулируемого упора послужит металлический уголок длиной 7-8 см. Указанный элемент накладывается на стол и фиксируется с помощью болтовых соединений.
5. Стационарная циркулярка из болгарки предполагает создание вала. Последний рекомендуется приобретать в готовом виде, поскольку при его самостоятельном вытачивании могут возникнуть критические погрешности. Выбирать следует вал, который содержит крепления для надежной фиксации циркулярного диска.
6. В качестве передачи послужит пас клиноременного типа.

При необходимости циркулярка из болгарки своими руками может быть изготовлена на основе более мощного двигателя, извлеченного из старой стиральной машины. В целом же выбор движка здесь ограничивается лишь предполагаемой мощностью будущего инструмента, которую необходимо получить на выходе.

Изготовление стационарной циркулярки

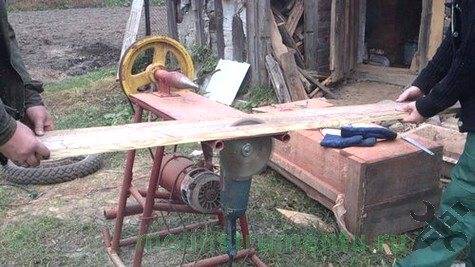

В отличие от всех вышеперечисленных вариантов изготовления циркулярной пилы из болгарки своими руками, стационарная модель отличается металлическим каркасом и большей рабочей площадью. Данные параметры напрямую влияют, в первую очередь, на скорость работы циркуляционной пилой и эффективностью использования данного инструмента.

Поэтому каркас для циркулярки своими руками, в данном случае, собирается из металлических уголков на сварку или резьбовое соединение. Поверх металлического каркаса устанавливается широкая рабочая поверхность из фанеры (не менее 24  мм) или обрезной толстой доски.

Болгарка размещается под самим основанием и надежно фиксируется к нему, также посредством металлических уголков. Сбоку, как можно ближе к оператору, в защитном коробе размещаются основные элементы управления циркулярной пилой. О том, какие ещё можно сделать самоделки из старой болгарки, читайте в другом обзоре «мастеров на все руки» navseryki.ru.

Круглопильный станок из ручной циркулярки

Устройство круглопильного станка

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто

Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом

Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.

Схема проверки работоспособности циркулярной пилы

Видео по теме: Циркулярка из болгарки

Публикации по теме

Создание фрезерно-копировального станка в домашних условиях

Варианты изготовления фрезера из болгарки своими руками

Технологии изготовления отрезного станка из болгарки своими руками

Превращение ручной циркулярки в настольную

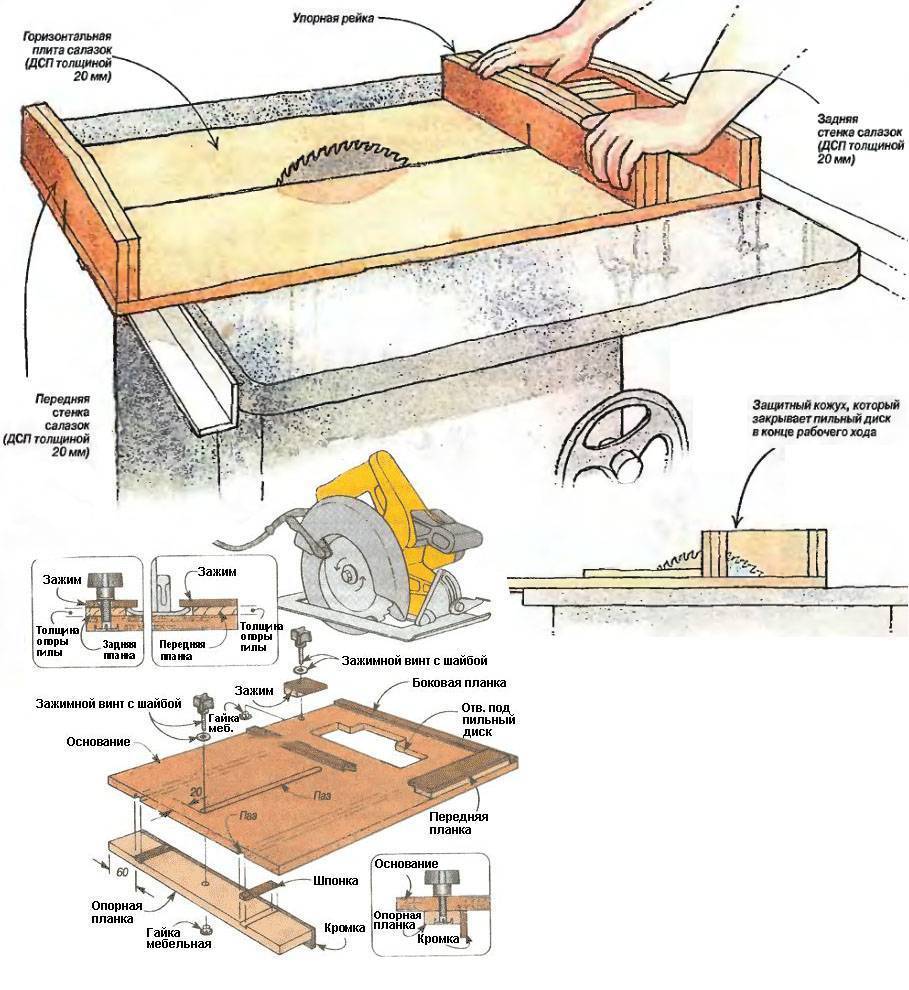

Чтобы переделать самодельную циркулярку ручного типа в настольную, необходим устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий состоит из следующих этапов:

Конструкция циркулярной пилы

• Металлический стержень диаметром 1,5 – 2 см согнуть в форме буквы «П».
• Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
• Из двух частей полой трубы из металла сварить Т-образный рычаг.
• Поперечную часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
• Скрепить металлическую конструкцию хомутами.
• К концу установленного рычага прикрепить ручную циркулярку.

Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составит не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания. В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.

Ручная циркулярная пила из болгарки

Список материалов:

— диск от циркулярной пилы (который подойдет на болгарку); — листовая сталь; — болт и винт; — гайка или метчик для нарезания резьбы.Список инструментов: — болгарка; — тиски; — сварочный аппарат; — инструмент для нарезания внутренней резьбы; — краска по металлу; — рулетка, маркер. Процесс изготовления самоделки:

Шаг первый. Изготавливаем основу

Первым делом изготовим основу, это будет стальная плита, которой мы будем упираться в отрезаемый материал. У автора не нашлось листовой стали нужно толщины, поэтому он сварил два толстых листа и хорошо зачистил сварной шов.

В завершении сверлим в основе отверстие, в него будет заходить винт с потайной головкой, то есть, он не должен выступать над поверхностью. Этот винт будет заворачиваться в болгарку и тем самым крепить ее с одной стороны.

Шаг второй. Стойка
Шаг третий. Завершающие штрихи

Также в этой верхней пластине сверлим еще одно отверстие под ручку, чтобы ее можно было переставить как удобно лично вам. Когда все будет готово, остается покрасить самоделку краской по металлу.

Шаг четвертый. Испытания

Можно работать, автор легко режет довольно толстые доски. На фото доски подгорают, вероятно диски у автора уже тупые.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как из болгарки сделать электропилу?

Для изготовления цепной пилы на основе болгарки конструктору будут необходимы:

• полностью исправная и обслуженная болгарка;
• металлическая ведущая звездочка – лучше всего заранее купить новую деталь;
• кусок металла, который потребуется для сборки кронштейна – он нужен для монтажа направляющей;
• новые шина и цепь;
• дрель, сварочный аппарат и другое оборудование;
• комплект разных по размерам болтовых соединений.

Алгоритм действий во время сборки электропилы из болгарки должен быть таким:

1. Сначала с болгарки потребуется снять установленный режущий диск и проделать в нижней части ее защитного кожуха небольшое аккуратное отверстие. Далее необходимо соединить защитный щиток с кронштейном;
2. После этого нужно накрутить ведущую звездочку на вал силового агрегата болгарки;
3. Затем потребуется установить режущие органы для электропилы. Их нужно закрепить позади стяжек кронштейна;
4. После монтажа и регулировки натяжения цепи необходимо плотно затянуть крепежные болты металлического кронштейна.

https://youtube.com/watch?v=k9f34yzXPH4

Сделанная своими руками цепная электропила из болгарки должна быть тщательно протестирована. Сначала оборудование нужно проверить при работе на холостом ходу. Если она не издает посторонних звуков и не искрит, значит можно приступать к работе с тонкой и средней по толщине древесиной.

Во время дальнейшей эксплуатации электропилы на основе болгарки важно помнить, что этот самодельный прибор выделяется низким уровнем безопасности для здоровья оператора и окружающих. У агрегата полностью отсутствует механизм, защищающий пользователя от отдачи

Из-за этого при работе с пилой постоянно присутствует риск получения телесных травм

Из-за этого при работе с пилой постоянно присутствует риск получения телесных травм.

Кроме того нельзя забывать, что силовой агрегат от болгарки часто перегревается. Чтобы не допустить этого, нужно делать перерывы каждые 10 минут, давая двигателю по 5 минут для остывания.

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

• 1 – рама (станина);
• 2 – боковая панель;
• 3 – пусковое устройство;
• 4 – механизм регулирования высоты стола, 13 – его упоры;
• 5, 6 и 7 – две половины распиловочного стола с основанием;
• 8 – электродвигатель;
• 9 – площадка для установки мотора;
• 10 – шпильки (М10);
• 11 – пила;
• 12 – вал;
• 14 и 16 – соответственно ведомый и ведущий шкивы;
• 15 – ремень;
• 17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Торцовочная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

При работе на таком станке следует учитывать, что мощность привода не предназначена для большой нагрузки. Поэтому вращающийся диск к поверхности распиливаемой детали нужно подводить плавно, разрез делать без сильного нажима.

Соблюдение дополнительных мер безопасности

Мощный двигатель и рабочие детали, которые вращаются на огромной скорости, очень опасны не только для человека, работающего за станком, но и для окружающих. Неаккуратная работа и необдуманные действия, могут привести к тому, что заготовку легко вырвет рук. Такое летящее изделие становится неуправляемым оружием. При этом, такой сбой может повлечь за собой разрушение пильного диска. Разлет мелких осколков влечет за собой опасную травматизацию. Для минимизации рисков, создавая станок следует учитывать обязательные правила.

1. Не располагайте кнопку вкл/выкл на рабочем столе станины. Ее следует размещать на одной из боковых поверхностей.
2. Предусмотрите наличие защитного кожуха.
3. Запрещено эксплуатировать такое оборудование без надежной фиксации на устойчивой поверхности.
