Ручка для погреба скрытая

Как самостоятельно изготовить ручку люка

Изготовление ручки люка своими руками – не очень сложное и трудоёмкое занятие, но требующее хотя бы минимальных профессиональных навыков

Для дачи не всегда будет уместен декор и изыски на крышке погреба, поэтому стоит обратить внимание на простейшие способы

Простейшая падающая скоба

Металлический прут диаметром 6 мм изгибается в форме буквы П, все полки которой равны 10 см. На концах скобы нарезается резьба, к ней подбираются четыре гайки. В месте установки ручки-скобы просверливаются два сквозных отверстия в крышке сверлом немного большего диаметра, чем толщина скобы.

Расстояние между отверстиями равно длине верхней полки скобы, которая должна свободно в них опускаться. Снизу на каждый конец ручки необходимо закрутить по две гайки.

Изготовленное таким образом приспособление будет выдвигаться при открывании лаза, обеспечивая достаточное усилие для открывания даже в случае заклинивания крышки.

Отсутствие травматизма гарантируется плотным прилеганием скобы к крышке и округлой формой ручки.

При необходимости можно аккуратно вырезать ложе для ручки в покрытии крышки, то есть заглубить её на диаметр прута.

По такому же принципу можно изготовить ручку из достаточно прочной металлической полосы, которая, вместо фиксации на болтах, может быть просто загнута.

Ручка за три рубля

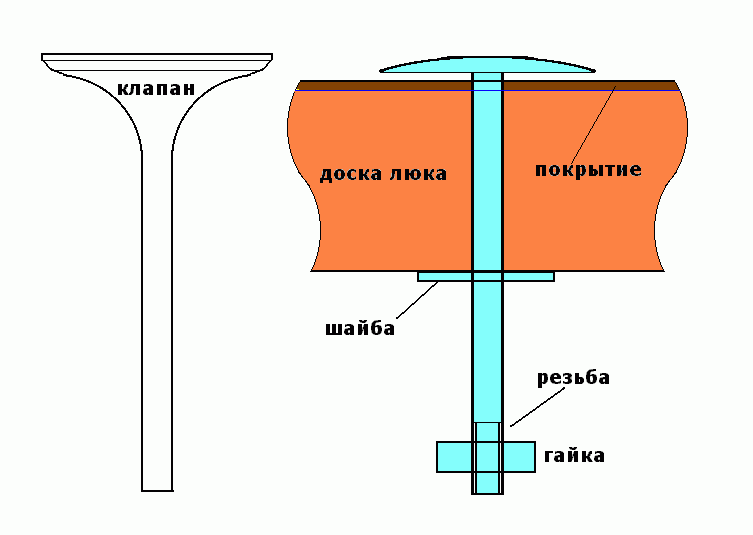

Гвоздь длиной 200-250 мм вставляется в просверленное в крышке сквозное отверстие немного больше диаметра гвоздя и загибается снизу на два-три см. Головка гвоздя должна быть без заусениц и широкой, по типу «шиферных» гвоздей. Люк открывается вытаскиванием гвоздя.

Думается, более простое и дешёвое приспособление придумать сложно, а если покрасить головку гвоздя в соответствующий цвет, то ручка будет незаметна.

Ещё проще и дешевле

Можно представить и аварийную ситуацию, когда ручка нужна срочно. В такой ситуации достаточно просверлить отверстие в крышке, чтобы в него можно было просунуть сложенную вдвое бельевую верёвку. Остаётся только завязать узлы с обеих сторон и действовать по принципу: «Дёрни за верёвочку, дверь и откроется».

К тому же вариант абсолютно безопасен даже для хождения босиком.

Строительство люка

Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.

Материалы и инструменты

Для того чтобы построить люк в погреб своими руками вам понадобятся:

• Молоток;
• Гвозди;
• Пила;
• Линейка или рулетка;
• Отвертка;
• Шурупы;
• Карандаш;
• Олифа;
• Фанера;
• Рейки;
• Доски.

Схема устройства люка в погреб Для того чтобы с внешней стороны крышка выглядела более приятно застелите ее линолеумом. Перед тем как закрепить линолеум обязательно дайте ему хорошо отлежаться. Закрепить линолеум нужно по периметру всей крышки люка, используя алюминиевые уголки. Такой вариант наружной отделки крышки довольно практичен и надежен.

Ручка

Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке подвала обыкновенную дверную ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.

На фото – крышка люка с утопленной ручкой

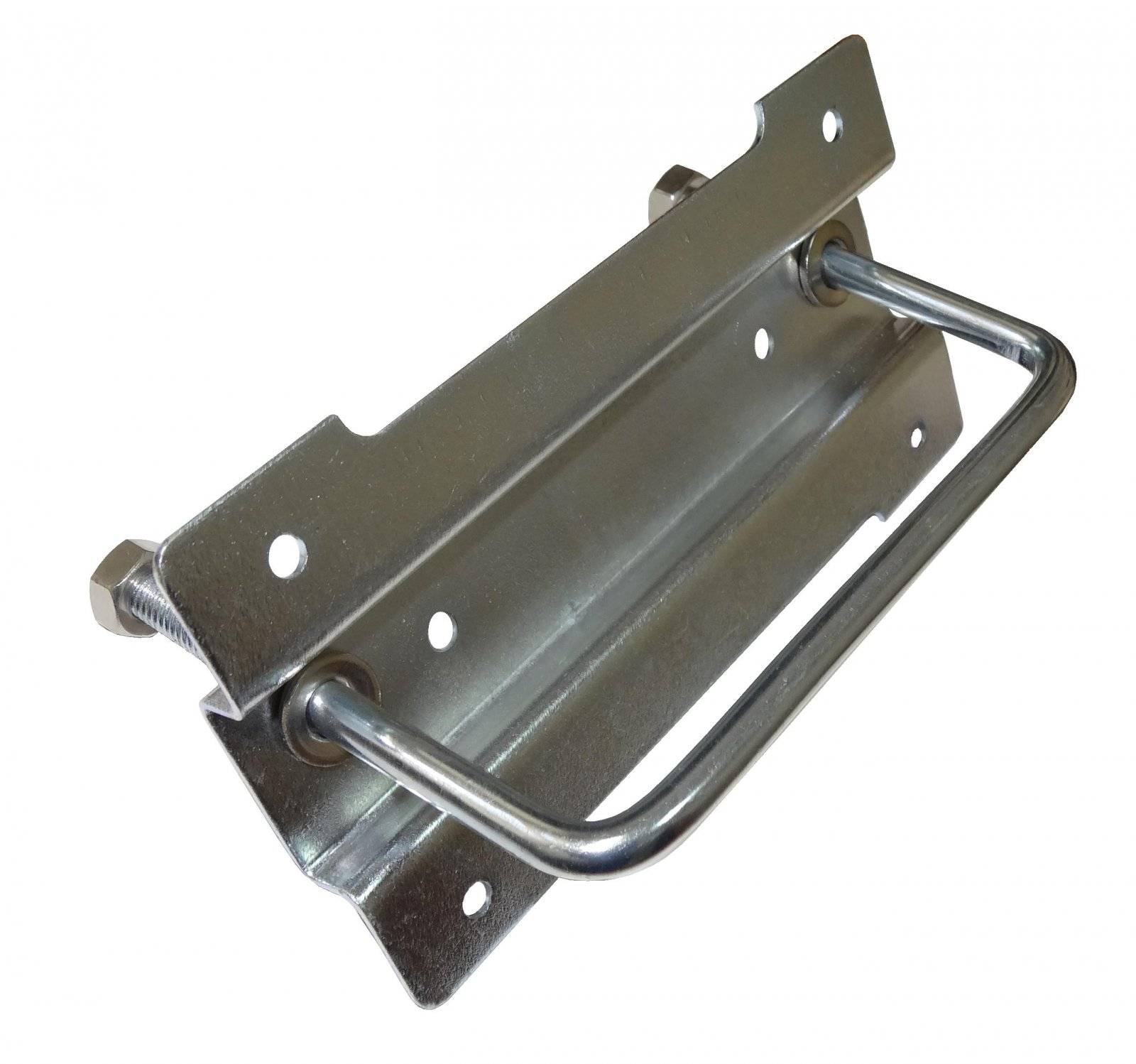

Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.

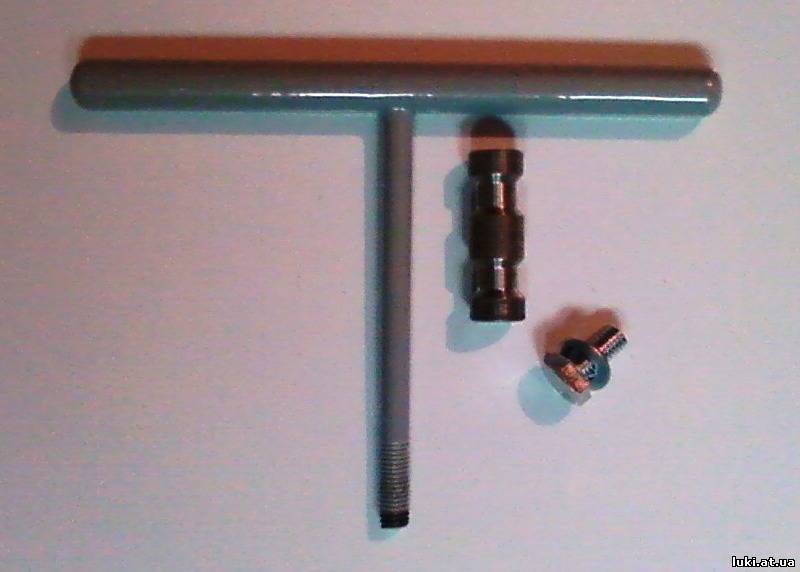

Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал – это далеко не место для игр.

Петли

Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.

При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:

• Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
• Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.

Мебельные петли для люка в погреб

Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.

Монтаж крышки погреба

Монтаж крышки погреба производится следующим образом:

1. Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
2. С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
3. С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
4. Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
5. Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

Герметизация и изоляция погреба

Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.

В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:

• Через щели в люке подвала не будет поддувать, а это значит, что пол в доме всегда будет теплым;
• Во время закрывания люка крышка не будет громко хлопать;
• Если в погребе появилась плесень, то утеплитель избавит вас от неприятных запахов.

Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.

На фото – вход в погреб из кухни

Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.

Какую конструкцию выбрать

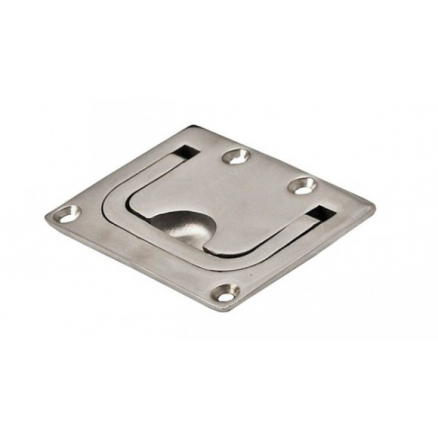

Ручка для погреба должна быть скрытой, кроме того, она должна быть достаточно компактной и подходит к общему интерьеру, чтобы не привлекать к себе лишнего внимания. Ручка переносит постоянную нагрузку при хождении, поэтому она должна быть достаточно прочной. Ручка большую часть времени должна находится в одной плоскости с дверью. Также она должна легко подниматься, чтобы для этого не приходилось прикладывать больших усилий. Одним из самых простых вариантов ручки для погреба будет кольцо. Такой часто применяется на калитках или входных дверях. Стоит узнать у продавца, из какого материала она изготовлена. Сама ручка может быть из стали, а вот ее база из силумина, который легко выходит из строя.

Обратите внимание! База, на которую фиксируется кольцо не должна быть слишком большой, чтобы не выступать за пределы крышки. Монтаж такой рукоятки не требует значительных затрат времени

Если верхняя часть крышки зашита толстой фанерой или брусками древесины, тогда будет достаточно сделать небольшое углубление, в которое будет укладываться кольцо. Далее сверлится отверстие, в которое вставляется болт для удержания рукоятки. В некоторых случаях его, возможно, потребуется удлинить. С обратной стороны крышки болт зажимается гайкой. Под гайку потребуется подложить шайбу, которая увеличит область фиксации. Такая конструкция ручки имеет много плюсов:

Монтаж такой рукоятки не требует значительных затрат времени. Если верхняя часть крышки зашита толстой фанерой или брусками древесины, тогда будет достаточно сделать небольшое углубление, в которое будет укладываться кольцо. Далее сверлится отверстие, в которое вставляется болт для удержания рукоятки. В некоторых случаях его, возможно, потребуется удлинить. С обратной стороны крышки болт зажимается гайкой. Под гайку потребуется подложить шайбу, которая увеличит область фиксации. Такая конструкция ручки имеет много плюсов:

• небольшая цена;
• простота монтажа;
• хороший внешний вид;
• подходит для любого материала.

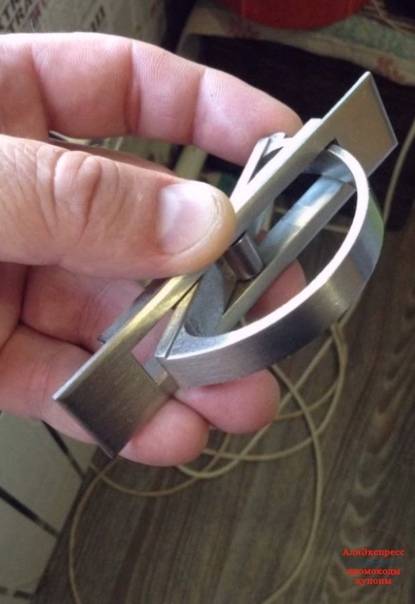

Другим отличным вариантом ручки для крышки погреба будет скрытое кольцо. Часто похожее решение используется для выдвижных мебельных ящиков. Такие ручки смотрятся более гармонично, чем предыдущий вариант. Другими ее плюсами является:

• высокая прочность;
• минимальная травмоопасность;
• продолжительный срок службы;
• возможность установки на любую крышку.

Потайную ручку можно смонтировать на крышку погреба, которая находится даже посередине помещения. Она не создаст абсолютно никакого дискомфорта при перемещении. Процесс ее монтажа несколько сложнее, чем у обычного кольца, но под силу любому хозяину. Ручка для крышки состоит из трех основных компонентов:

• основы;
• кольца;
• крепежей.

Первым делом выполняется фиксация основы ручки к крышке. Она представляет собой небольшую металлическую конструкцию с выемкой. На крышке необходимо очертить контуры основы ручки. Для этого она прикладывается и обводится карандашом или маркером. Необходимо повторить контур еще раз, но со смещение внутрь на 5 мм. Теперь под основу ручки необходимо выполнить углубление в крышке. Для этого понадобится долото и молоток.

Обратите внимание! Ванночка ручки по толщине не должна превосходить верхний слой крышки, чтобы зафиксироваться в нем. В подготовленное место вкладывается ручка для крышки и фиксируется с помощью саморезов

Если толщины деревянной основы недостаточно для фиксации, тогда можно воспользоваться несколькими болтиками большой длины. Если крышка открывается от стены, тогда ручку можно выполнить проще. Достаточно прибить к крышке небольшой кусок веревки, за которую ее можно будет поднять

В подготовленное место вкладывается ручка для крышки и фиксируется с помощью саморезов. Если толщины деревянной основы недостаточно для фиксации, тогда можно воспользоваться несколькими болтиками большой длины. Если крышка открывается от стены, тогда ручку можно выполнить проще. Достаточно прибить к крышке небольшой кусок веревки, за которую ее можно будет поднять.

Как правильно установить

Все ручки объединяет одно: их надо уметь правильно врезать и укрепить самостоятельно, либо вызывать мастера, что означает удвоить цену открывающего устройства.

Порядок самостоятельной установки ручек скрытого типа на крышку люка в погреб:

1. Снятую крышку установить прочно и строго горизонтально на ровной поверхности.
2. Выбранное место разметить карандашом, обрисовав положенное на крышке устройство для открывания, либо предварительно обмерив его.
3. Сместить контур изделия внутрь, на расстояние полочки для крепления.
4. Выбить стамеской углубление по внутреннему контуру, равное толщине приспособления.
5. Вставить изделие в углубление.
6. Перед окончательным закреплением желательно заполнить дно и стенки углубления шпатлевкой или любым застывающим составом для выравнивания и защиты от возможного заселения под изделие насекомых.
7. Шурупы применять только приложенные в комплекте к устройству либо подобрать по длине немного более половины толщины крышки.

Разновидности скрытых люков

Прежде чем приступать к изготовлению скрытого люка своими руками, необходимо определиться с видом конструкции. Различают:

напольные. Как правило, такие устройства устанавливаются при прохождении канализации или иных коммуникационных систем в полу. Напольный люк-невидимка отличается высокой прочностью, так как должен выдерживать большие нагрузки и максимальной герметичностью, чтобы не допустить протечки;

Скрытый люк на полу

потолочные. Предназначены для ревизии вентиляционных систем. Потолочные люки отличаются небольшим весом и прочными удерживающими устройствами для исключения возможности несанкционированного открывания;

Люк-невидимка на потолке

настенные скрытого монтажа. Наиболее распространенная конструкция, которая может быть использована для любых целей, в том числе и проведения профилактических работ. Основные преимущества – простота монтаж и удобство использования.

Разновидности настенных скрытых конструкций

Выбор конкретной разновидности осуществляется в зависимости от места прохождения коммуникаций в квартире или загородном доме.

Виды ручек для погреба

Различают следующие разновидности:

• круглая;
• прямоугольная;
• прямая;
• скрытая.

Первые 3 варианта выступают над поверхностью люка ровно настолько, насколько это необходимо для установки крепежных элементов (незначительно). Ручки круглой и прямоугольной формы складываются. В таком положении они находятся в горизонтальной плоскости, что позволяет минимизировать препятствие на пути в виде выступающего крепежа. По конструкции они сходны. Прямая ручка тоже может незначительно возвышаться над поверхностью люка.

Монтаж складных ручек круглой и прямоугольной формы выполняется поэтапно:

• в крышке люка в подвал необходимо просверлить отверстие, диаметр которого должен соответствовать размеру крепежного элемента с резьбой;
• производится установка ручки в подготовленное отверстие;
• с нижней стороны выполняется крепление с помощью гайки, рекомендуется использовать еще и контргайку, т. к. эта конструкция будет регулярно подниматься за кольцо.

Если рассматривать прямое изделие с небольшим изгибом посередине, то для его установки нужно просверлить 2 отверстия. Для фиксации используется метод болтового соединения, снизу устанавливаются гайки. Преимущества перечисленных разновидностей:

• легкость монтажа, благодаря чему появляется возможность самостоятельной установки, причем для этого не требуется использовать специальное оборудование;
• комфортная эксплуатация;
• привлекательность;
• низкая цена;
• универсальность: изделия данных видов могут быть установлены на крышку люка, выполненную из любого материала.

Недостатки у подобных конструкций тоже имеются. Так, отмечают незначительное возвышение над поверхностью крышки.

Существуют еще и съемные изделия. Преимуществом является отсутствие стационарного крепления. В крышке предусматривается отверстие, через которое проходит стержень. Когда погреб не эксплуатируется, его снимают. В этом случае отсутствуют любые углубления и выступы, значит, существенно снижается вероятность падения при столкновении с такой конструкцией.

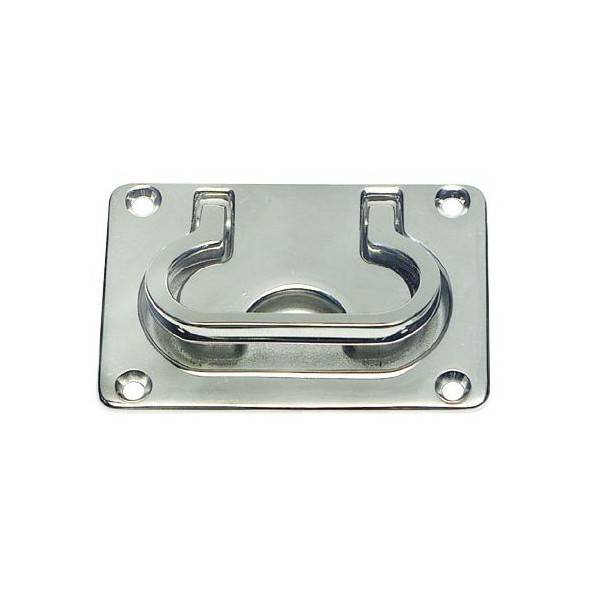

Отдельно следует рассмотреть потайные изделия для подъема люка. По конструкции они сходны с круглыми и квадратными аналогами. Однако имеют площадку с углублением, которое повторяет по форме кольцо или прямоугольную ручку и обеспечивает возможность складывания конструкции. Установка выполняется поэтапно:

• изделие переворачивают, обводят карандашом — необходимо получить такой же контур;
• затем его смещают на 5 мм и повторяют действия;
• с помощью стамески и молотка формируется углубление, куда будет закладываться площадка под ручку;
• выполняется крепление с помощью болтов и гаек.

Рекомендуется предварительно демонтировать крышку люка. Это позволит избежать деформации конструкции.

Изготовление обычной ручки для люка в погреб

Необходимо подготовить дрель со сверлами больших диаметров, гаечные ключи, болты, гайки и шайбы.

Процесс монтажа заключается в следующем:

• Сверло с диаметром, равным болту, вставляется в патрон дрели;
• Намечают место для отверстия, выбирая его максимально близкое к месту притвора;
• Сверлят насквозь отверстие;
• Вставляют болт, головка которого направляется строго вверх;
• С обратной стороны закрепляют шайбой, закручивая пару гаек, одна из которых- контргайка.

В итоге можно получить элементарную ручку для погреба, которая почти полностью скрыта в напольном покрытии. Над полом выступает только головка использованного болта.

Из преимуществ необходимо отметить низкую стоимость детали, скорость изготовления, незаметность, долгий срок службы и надежность даже при многократном открывании.

Недостатком можно назвать незначительный выступ болта над поверхностью.  При желании можно воспользоваться открытыми источниками, чтобы узнать какие ещё могут быть виды ручек, а также изучить способы их монтажа и изготовления.

Скрытая ручка для погреба

Большинство владельцев земельных участков оборудует вход в свой погреб люком. Чтобы его было удобно открывать, понадобится соорудить ручку. Она будет служить важным элементом конструкции. Ручка для погреба, выполненная своими руками, поможет сэкономить средства. Однако перед ее созданием стоит познакомиться с основными моделями заводских изделий, выяснить их отличия. Самодельная деталь должна соответствовать требованиям надежности и удобства.

Важные советы

При сооружении ручки для крышки следует учитывать несколько важных моментов. Для начала, стоит учесть габариты и массу люка, которым оборудован погреб. Также не помешает познакомиться с технологией его сооружения. В зависимости от материала, из которого выполнен люк (металл или дерево), следует познакомиться с особенностями его сооружения.

Нюансы, которые следует учитывать:

Габариты входного отверстия следует рассчитать исходя из комплекции людей, которые будут посещать погреб. Также стоит учитывать, что в руках у хозяев может быть немалый груз. Место для входа должно быть выбрано с учетом максимального удобства. Оптимальными размерами для отверстия в погреб считается показатель 0,75х0,75 м.
Чтобы избежать обрушения крышки погреба, необходимо сделать для нее 4 надежных опоры.
Для легкости открывания люка следует рассчитать массу входной двери. Ее следует сделать такой, чтобы открытие подвала не составляло труда для женщин и детей

Также важна форма ручки.
Помимо веса и размеров необходимо принять во внимание прочность конструкции. Если люк не сможет выдерживать человеческий вес, велика вероятность его обрушения при случайном нажатии.

Ручка для погреба также должна отвечать некоторым требованиям. Основными из них являются удобство использования и оптимальные размеры. Если учесть эти тонкости ручка не будет мешать хозяевам при перемещении по дому, а также будет способствовать быстрому и комфортному открытию погреба.

Существует несколько вариантов оформления крышки. В основном ее отделывают толстой фанерой. Однако можно выбрать и другие варианты:

• Особым спросом пользуется клееная фанера. Она отлично подходит для закрытия люка по причине высокой прочности и долговечности. Такая крышка выполняется послойно из листов шпона. Оптимальной толщиной фанерных листов является 10 мм.
• Отличный вариант сооружения крышки – обитый фанерными листами каркас из брусков. Если возникает необходимость, следует утеплить люк старым одеялом или минеральной ватой.
• Деревянный каркас также можно обить оцинкованной жестью. Такая крышка также может быть утеплена. В любом случае крышку необходимо оснастить удобной ручкой.

Внимание! Обшивка каркаса люка с одной стороны предполагает, что помещение, находящее сверху от погреба, не нуждается в защите от холода

Сооружение люка

Возводится люк с применением определенных инструментов. Их необходимо подготовить заранее. В их число входят деревянные бруски, фанерные листы, олифа, ножовка, отвертка, линейка и другие инструменты и материалы. В зависимости от выбранных характеристик и условий эксплуатации они могут меняться.

Таким образом, в покупке дорогостоящих материалов и инструментов нет необходимости. Это облегчает процесс подготовки необходимых деталей конструкции. Сооружение ручки также не займет много времени.

Детали, на которые необходимо обратить особое внимание при изготовлении подвального люка

Независимо от того, как вы решили поступить – заказать изготовление люка в сварочном цеху или же изготовить его самостоятельно, необходимо будет придерживаться следующих общих рекомендаций:

При выборе металлических уголков следует обращать внимание на то, чтобы они были достаточно прочными, поскольку это та деталь, которая станет принимать на себя значительные нагрузки. Оптимальным вариантом является использование уголка толщиной не мене 5 мм, такие габариты позволят сохранять ему геометрию и не подвергаться деформациям даже при очень сильных нагрузках.

Если при монтаже люка вы будете руководствоваться автомобильными амортизаторами, то необходимо будет проследить, чтобы крышка была надёжно зафиксирована и не вылетала в процессе эксплуатации, иначе это может привести к получению различных травм.

Если амортизатор не будет справляться с выталкиванием крышки наружу, дверь люка просто не сможет открыться

Поэтому мощность амортизатора должна быть тщательно исследована: при повороте ключа крышка обязана подниматься легко и плавно. Мощность амортизаторов, а также их количество, могут быть с точностью определены лишь во время тестовых испытаний функционирования конструкции. Также необходимо грамотно распределить их местонахождение, чтобы крышка поднималась строго под углом 90°, иначе механизм быстро придёт в негодность в процессе эксплуатации.

Потребуется найти правильный баланс в местонахождении гипсокартонной панели. Если высота будет слишком низкой, то заглубленная крышка не станет открываться вместе с плиткой. Если же высота, наоборот, будет излишне высокой, то она окажется над поверхностью пола.

Лучше всего использовать технологию скрытого монтажа петли по аналогии с тем, как это делается на вертикальных дверях. Однако с подвальным люком возникает сложность, обусловленная тем, что дверца имеет облицовку, толщина которой может достигать 1,5 см. Для этого необходимо учитывать минимальные требования к зазору, который нужно будет оставить. Процесс требует отдельной проработки и расчёта относительно конструкции петли, с чем могут помочь квалифицированные специалисты.

Все зазоры не должны иметь прямого контакта с другими элементами люка при его открывании, иначе это грозит сколам облицовки в петельной области.

При использовании описанной выше технологии монтажа скрытых петель, должны быть образованы грамотно продуманные зазоры с одинаковыми расстояниями между элементами облицовки.

Идеальной конструкцией считается та, которая обладает распашно-фронтальным открыванием. Иными словами, крышка люка первоначально должна подниматься наверх, а потом уже отходить в сторону. Если соблюдать все перечисленные рекомендации, то должен получиться именно такой вариант, который считается наиболее надёжным, и обеспечит вам долговечность подвального люка.

цокольный этаж дома

Как правильно установить

Все ручки объединяет одно: их надо уметь правильно врезать и укрепить самостоятельно, либо вызывать мастера, что означает удвоить цену открывающего устройства.

Порядок самостоятельной установки ручек скрытого типа на крышку люка в погреб:

1. Снятую крышку установить прочно и строго горизонтально на ровной поверхности.
2. Выбранное место разметить карандашом, обрисовав положенное на крышке устройство для открывания, либо предварительно обмерив его.
3. Сместить контур изделия внутрь, на расстояние полочки для крепления.
4. Выбить стамеской углубление по внутреннему контуру, равное толщине приспособления.
5. Вставить изделие в углубление.
6. Перед окончательным закреплением желательно заполнить дно и стенки углубления шпатлевкой или любым застывающим составом для выравнивания и защиты от возможного заселения под изделие насекомых.
7. Шурупы применять только приложенные в комплекте к устройству либо подобрать по длине немного более половины толщины крышки.

Проект строительства строим погреб на века

Первым делом следует обозначить наружные стены. Намеченный контур – ориентир, от которого отступают минимум на полметра наружу и начинают копать котлован. Если лестница наружная – это учитывают в разметке. Чем больше котлован, тем лучше – удобнее будет проводить гидроизоляционные и штукатурные работы своими руками.

К высоте будущих стен не забудьте добавить еще хотя бы сантиметров 30, которые потребуются для обустройства гидроизоляции. Самый простой и эффективный способ – выстелить дно ямы мятой жирной глиной. Ее выкладывают в три, а то и четыре слоя, каждый по 5 см толщины, тщательно трамбуя каждый слой. Поверх глиняного слоя своими руками устраивают опалубку высотой 15 см.

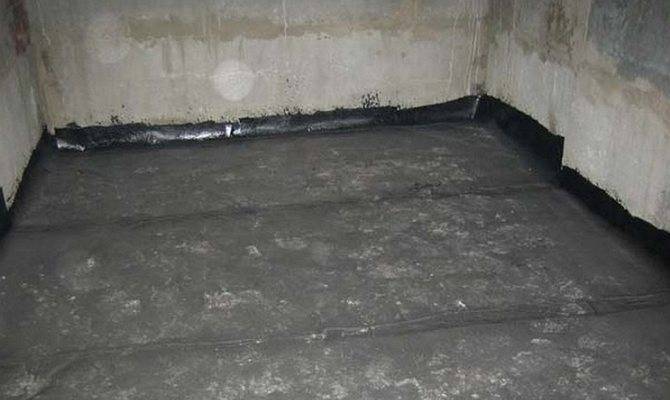

Обустройство гидроизоляции погреба

Для бетона можно брать цемент марки 200 или 300 – первый слой густой смеси распределяют по периметру толщиной 5 см, трамбуют и оставляют на несколько суток, чтобы он мог просохнуть. Поверх него расстилают несколько слоев тюля или рубероида, обязательно с нахлестом не меньше 10 см. Затем следует еще один слой бетона, по которому уже можно будет делать стандартную цементную стяжку.

Готовая стяжка высыхает несколько суток – перед началом возведения стен рекомендуем покрыть пол опилками или сухой травой, чтобы избежать загрязнения пола. При этом основание под будущей кладкой должно быть идеально чистым. Стены возводят своими руками из любого доступного материала, кроме древесины – камень, кирпич, бетон, готовые железобетонные конструкции. Для перекрытия лучше всего использовать железобетонные плиты толщиной не меньше 10 см, или сделать монолитное перекрытие своими руками.

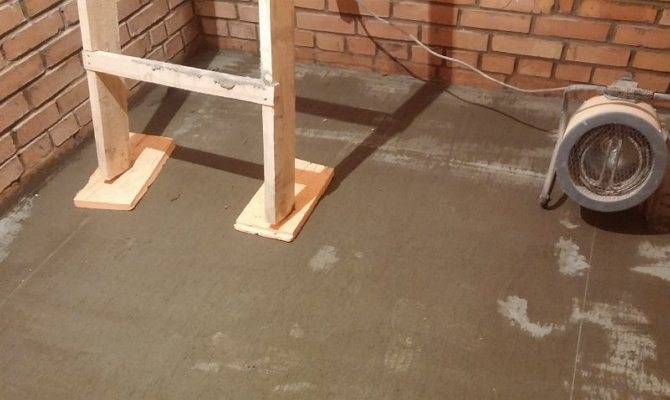

Стяжка погреба

В последнем случае сначала устанавливают опалубку и делают конструкцию из арматуры диаметром не менее 8 мм, и заливают опалубку бетоном. Опалубка убирается через 2–3 недели. Само собой, в перекрытии оставляют достаточно широкое отверстие, в котором обустраивают люк-лаз, лестницу, а также вентиляционные отверстия или хотя бы отдушину. Если есть место на участке, можно отказаться от люка, соорудив дверь в одной из стен и сделав удобные ступеньки снаружи. Дверь делают из дерева – она способствует правильному воздухообмену.

С наружной и внутренней сторон стены следует оштукатурить цементным раствором, а также покрыть несколькими слоями битумной мастики снаружи. Если есть средства, не пожалейте на заделку стен толем или рубероидом – особенно это актуально для погреба, который строится во влажных грунтах. Но даже в этом случае не помешает дополнительная глиняная гидроизоляция, такая же, как для пола. Только после выполнения всех этих процедур короб погреба можно засыпать землей, слоями по 20 см, как следует трамбуя каждый слой.
