Разновидности напольного отопления и установка своими руками

Преимущества и недостатки полипропилена

Главная причина популярности труб из ППР при сооружении тёплых полов — экономичность

Стоимость их доступная, а это особенно важно при монтаже трубопровода на большой площади

Кроме того, полипропиленовые контуры:

обладают повышенной механической прочностью и эластичностью;
имеют отличный уровень герметичности — это обеспечивается методом специальной пайки, изделие получается монолитное, практически бесшовное, что позволяет размещать трубы под стяжку;
долговечны — при соблюдении правил укладки прослужат несколько десятков лет без аварии;
имеют небольшой вес — это делает процесс монтажа простым;
инертны — не поддаются воздействию агрессивных веществ;
не подвержены коррозии — тем самым внутри трубы не скапливаются отложения;
обладают хорошей звукоизоляцией;
экологически безопасны — при нагревании не выделяются вредные вещества.

Но даже в случаи его замерзания, не разрушаются стенки труб, так как полимер способен расширяться, а при нагреве возвращается в первоначальную форму. Поэтому, трубы из полипропилена идеально подходят для укладки в загородных коттеджах, где хозяева проживают не постоянно, и пол работает от случая к случаю.

Однако у данного вида трубопрокатных материалов есть и минусы. Полипропилен легко воспламеним, и его нельзя укладывать в помещениях с повышенным уровнем пожароопасности (деревянных). Помимо этого, оптимальный рабочий температурный предел + 75 градусов. Стоит сказать, что ПП обладает плохой гибкостью, и сделать повороты под небольшим радиусом не получится.

Кроме того, обычные ПВХ трубы предназначены для использования в системе водоснабжения и канализации, а вот размещать их в тёплые полы нельзя, так как они не выдержат тепловую и гидронагрузку. Поэтому, в полы с обогревом необходимо укладывать армированный контур.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Как вместить «пирог» обогрева в комнату, где низкие пороги

С такой проблемой часто сталкиваются все владельцы жилья, которые решили сделать напольное отопление в городской квартире или обжитом доме. Суть в том, что высоты порога межкомнатной или входной двери часто не хватает для того, чтобы установить полноценный «пирог» теплого пола со стяжкой, как это показано на чертеже ниже.

Теперь предлагаем рассмотреть состав греющего контура монолитного типа, который расположен в подвальном или межэтажном перекрытии:

Гидроизоляция – обмазка, а чаще всего это и вовсе полиэтиленовая пленка.
Утеплитель – пенополистирол экструдированного типа с минимально допустимой толщиной в 3 см, или же пенопласт с толщиной в 5 см.
Демпферная лента, которую используют для всего периметра комнаты.
Труба для нагревания (как правило, это сшитый полиэтилен 1.6*0.2 см, или же металлопластик), которая уложена в форме змейки/улитки.
Стяжка из песка и цемента, толщина 8.5 см.
Напольное покрытие (в определенных случаях под ним прокладывают прослойку из пароизоляции). Толщина будет зависеть от выбранного вами материала – линолеум и ламинат будет занимать до 1 см, а плитка керамического типа со смесью примерно 2 см.

Обратите внимание, что если монолитный пол будет устроен над грунтом, то толщина утеплителя должна быть увеличена как минимум до 10 см пенопласта или же 6 см пеноплекса эструзионного типа. Плотность материалов составляет 35 кг/м3

Вначале удалите старую стяжку до самого основания – плиты перекрытия или грунта.
Вместо слоя полистирола в качестве теплоизоляции используйте мультифольгу с толщиной в 1 см.
Мощность стяжки уменьшаем до 6 см. Такую конструкцию придется армировать дорожной/кладочной сеткой с размером в 15*15*0,4 см или 10*10*0.5 см соответственно.
Используйте системы настила – сухой теплый пол, который можно устанавливать в деревянном доме и без использования стяжки. Суммарная толщина такого «пирога» составит от 6 до 10 см.
Обогревайте покрытие пола при помощи карбоновой электрической пленки вместо системы труб на воде.

Некоторые домашние мастера не кладут слой утеплителя или даже совсем уменьшают мощность стяжки до 4.5 см. В первом случае половина выделяемого тепла попросту будет уходить в подвал, землю или к соседям, а во втором монолит, расширяющийся от нагрева, в ближайшее время пойдет трещинами. О том, как лучше сделать напольное отопление своими руками, расскажет специалист в видео:

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Напольные системы отопления

Напольное отопление – это вид отопления, при котором система циркуляции теплоносителя находится под полом.Как известно, самым распространённым видом отопления является настенное, в частности с помощью батарей. Данный вид отопления имеет ряд недостатков, один из них это то, что обогрев помещения производится неравномерно и не рационально. Дело в том, что тепло от радиаторов отопления стремится вверх, и выходит, что самые тёплые места в комнате – это часть возле радиатора и потолок, а уже от этих зон тепло распространяется по оставшейся части комнаты. Многие скажут, что, несмотря на такую нерациональность в квартире и так достаточно тепло – не отрицаем, но могло бы быть ещё теплее, либо экономнее по затратам ресурсов.В свою очередь напольное отопление является более эффективным, так как теплоотдача идёт снизу вверх, распространяясь по всей площади комнаты, к тому же, вы имеете тёплый пол, по которому можете ходить босиком, только не будет батареи, на которую можно будет повесить сохнуть вещи. Максимальная область тепла как раз составляет высоту с человеческий рост, тем самым создавая максимально комфортные условия для обитателей, а не греет потолок.Напольное отопление имеет свои «за» и «против», часть из которых мы уже рассмотрели. Из преимуществ следует отметить:

Что касается недостатков напольного отопления, то:

Напольное отопление отличный вариант для тех жильцов, которые не любят ковры и предпочитают ходить босиком. Кроме того, напольное отопление замечательное решение как отопление для квартиры, находящейся на первом этаже, над сырым и холодным подвалом. Если вы делаете полную замену отопления на автономное, то можно задуматься над напольным видом отопления.

Подготовка основания

Электрические нагревательные системы укладывают на ровную поверхность. «Тёплый пол» в городской квартире выполнен из бетонной стяжки. Если она деформирована, имеет трещины, то рекомендуют её удалить, и сформировать новое черновое покрытие.

При небольших повреждениях стяжку реставрируют, но всегда надо помнить, что дополнительный слой бетона или наливной пол увеличит общую высоту пола. Потолки и подоконники визуально станут ниже.

Высота дверных проёмов уменьшится. Дверные полотна придётся менять. Подготовительная работа не требуют навыков. Её можно выполнить своими руками.

Удаляют стяжку, очищают поверхность от мусора и пыли.
На основание наносят мастику, которая обладает гидроизоляционными свойствами.
После того как поверхность пола высохнет, рекомендуют застелить её тонким слоем пенопласта. Он утеплит помещение, предотвратит проникновение шума к соседям.
На пол укладывают полиэтиленовую плёнку и армированную сетку.
Выполняют бетонную стяжку. Её высота не должна превышать размера старого чернового пола.
На стене внизу укрепляют демпферную ленту. Её толщина 5 мм, ширина 30 см. Она является компенсатором для нагревательных систем и стяжки при расширении.
На черновое покрытие укладывают отражающую подложку. Она имеет фольгированную поверхность, которая направит тепловую энергию в помещение, не даст нагреваться основанию пола.

Рекомендуем: Как установить тёплый пол под керамогранит?

Для кабельной секции необходимо предусмотреть крепления. Чаще всего используют армированную сетку МАК. Выбирают размер ячейки, которая равна длине шага при монтаже кабеля. Для укладки секции используют перфорированные маты.

Проводник располагают между бобышками, дополнительных креплений не требуется

Маты используют с осторожностью. Они могут увеличить высоту пола

Стержневой теплый пол

Стержневые системы состоят из очень тонких карбоновых трубок достаточно высокой прочности. Функционирование таких устройств подобно принципу действия инфракрасных систем. Стержневые теплые полы расходуют электроэнергию аналогично инфракрасным. Установка такой системы требует немалых финансовых затрат. Некоторые производители приписывают стержневым устройствам качественные характеристики, которыми они на самом деле не обладают.

Поэтому во время покупки не нужно принимать во внимание такие аргументы реализаторов:

Не нужно верить, что подобные технологии способствуют ионизации воздуха. Такой процесс никогда не может развиваться потому, что теплый пол всегда изолирован от воздуха. Если плитка или какое-нибудь декоративное покрытие на полу разогревается, процесс ионизации не может быть обеспечен;
Устранение посторонних запахов. Каждое напольное покрытие в процессе нагревания начинает выделять характерный запах. Однако все запахи будут удаляться не потому, что установлена стержневая система. Это происходит в процессе обычной конвекции воздуха. Подобный эффект всегда проявляется в процессе эксплуатации теплых полов любой разновидности;
Стержневой пол не сушит воздух. Когда выделяется тепловая энергия, какое-то количество влаги все-равно испаряется.

Если продавец попадется максимально откровенным, он обязательно скажет, что такая система практически ничем не отличается от обыкновенного кабельного пола. Главная отличительная особенность стержневой системы заключается в принципе соединения нагревательных элементов.

Преимущества:

Достаточно высокий эксплуатационный ресурс (около 50 лет);
Устойчивость к коррозии;
Нет никакого электромагнитного излучения;
Может устанавливаться во комнатах с высокой влажностью;
Достаточно высокий уровень теплоотдачи;
Устойчивость к механическим воздействиям;
Защита от перегрева обеспечивается, благодаря механизмам саморегуляции подачи тепла.

К недостаткам стержневых систем можно отнести отсутствие мобильности и возможности переноса в другое место после установки.

Преимущества теплого пола

Трубы, используемые для устройства теплых полов, могут быть из различных материалов. В любом случае, правильно организованная система обладает такими важными преимуществами по сравнению с традиционными:

повышенный комфорт;
отсутствие циркуляции пыли;
гигиеничность;
безопасность;
удобство;
современность;
экономичность;
долговечность.

Система теплого пола способствует более равномерному прогреву помещения и экономии на теплоносителе

Комфорт обеспечивается излучением тепловой энергии, что способствует равномерному прогреву помещения. Поскольку пол постоянно сухой, то отсутствует образование плесени, а также уничтожаются питательные среды для пылевых клещей и бактерий. Воздух при этом сохраняет естественный уровень влажности.

С использованием подобных систем те помещения, какие характеризуются повышенными требованиями к чистоте (например, в медицине, пищевой промышленности, на особо чистых производствах и прочие), могут быть быстро и удобно продезинфицированы и вымыты. Важным преимуществом является отсутствие возможности получения ушибов, ожогов либо царапин как при касании конвектора или радиатора, поскольку трубы теплых полов скрыты.

Система характеризуется эффектом саморегуляции – определения количества отдаваемой энергии в зависимости от разности температур воздуха в помещении и поверхности пола. Экономия энергоресурсов составляет до 20-30 процентов.

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

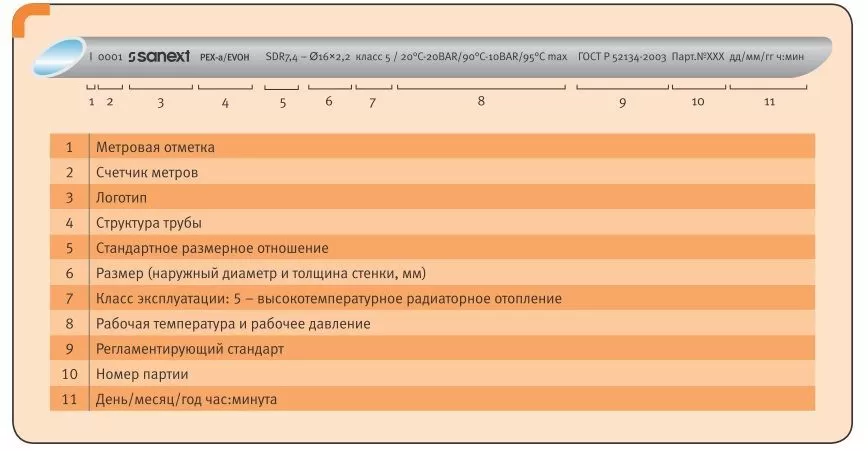

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Изготовление

Существует большое количество разнообразных систем подобного вида, которые обладают собственными характеристиками и особенностями установки

Поэтому крайне важно, перед тем как делать теплые полы в частном доме очень внимательно ознакомиться с прилагаемой к контролирующим узлам и системам инструкцией, или же составить свой собственный проект.. Выполняется монтаж водяного теплого пола в частном доме с соблюдением следующих основных этапов:

Выполняется монтаж водяного теплого пола в частном доме с соблюдением следующих основных этапов:

Подготовка поверхности.
Укладка труб.
Заливка стяжки.

А теперь о каждом подробно.

Инструкция по монтажу кабеля и матов

Перед началом работ приготовьте расходные материалы и комплектующие:

датчик температуры;
терморегулятор;
гофрированная труба датчика;
полоса монтажная металлическая (или пластиковая);
изолента, термоусадочная трубка;
провод питания медный типа ВВГ.

Перед тем как уложить электрический теплый пол, утеплите перекрытие балкона. Иначе экономичного расхода энергии не видать. В качестве теплоизоляционного материала используйте подложку из экструзионного пенополистирола (Пеноплекса) толщиной 20…50 мм, плотность – 30…45 кг/м³. Если высота порогов позволяет, делайте утепление во всех комнатах, где планируется монтировать ЭТП.

Подготовка заключается в раскладке изоляции и устройстве предварительной стяжки – класть кабель на утеплитель недопустимо. Дальше работаем согласно инструкции:

Размечаем площадку под обогревательную секцию – чертим линии с отступом 100 мм от стен и мебели. В идеале рисуем трассу прокладки кабеля, отмечаем точку установки датчика (между петлями).
Выполняем углубление в стене, монтируем коробочку термостата, подводим к ней основную линию питания. Режем борозду, устанавливаем туда гофрированную трубу под датчик.
Дюбелями крепим к полу монтажные полосы. Раскладываем кабель с требуемым интервалом, фиксируем зажимами на ленте.
На уровне полов подключаем к «холодным» концам секции питающие провода, выводим их в коробочку. Датчик просовываем в гофру, торец закрываем заглушкой (чтоб не попал раствор).
Убеждаемся в надежности соединений — мультиметром замеряем из коробочки сопротивление контура, сверяемся с паспортом.
Готовим цементно-песчаный раствор М150, заливаем стяжку толщиной 3—6 см (над поверхностью секции). Установку термостата и пробный запуск производим после полного отвердевания монолита.

Работы по монтажу матов ведутся в аналогичном порядке. Технология укладки слегка отличается – монтажные полоски не применяются, рулон просто раскатывается по полу. Когда нужно изменить направление, сетка мата надрезается. Ход работ детально показан на видео:

Монтаж водяного теплого пола

Это способ требует наличие идеально ровных полов без выбоин и искривлений. Обязательно нужно постелить на пол отражающую пленку, фольгой вниз, для отражения тепла в нужную сторону.

Далее укладывают армирующую сетку, а на нее крепят трубы, по предварительно выбранной схеме. Это может быть «змейка», спираль, создание витков, круг и другие.

Деревянный дом не предполагает наличие армирующей сетки. Трубы укладываются в металлические листы со специальными каналами. Сверху ложится пенополистиролом и облицовывается любым материалом для покрытия.

Для прокладки труб в бетонных перекрытиях применяют армирующую сетку не только снизу, а еще кладут один слой поверх труб. После чего, заливают полы цементом.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
требования к температурному режиму в обогреваемом помещении;
высота потолков;
наличие уклона у основания пола;
толщина укладываемых труб;
вид применяемых растворов;
конфигурация помещения;
роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
оптимальную (среднюю) — толщина 5-7 см;
максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

20 мм для смесей с самовыравнивающимся слоем;
30 мм с армирующей сеткой под трубами;
40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

сильно завалено основание пола;
стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

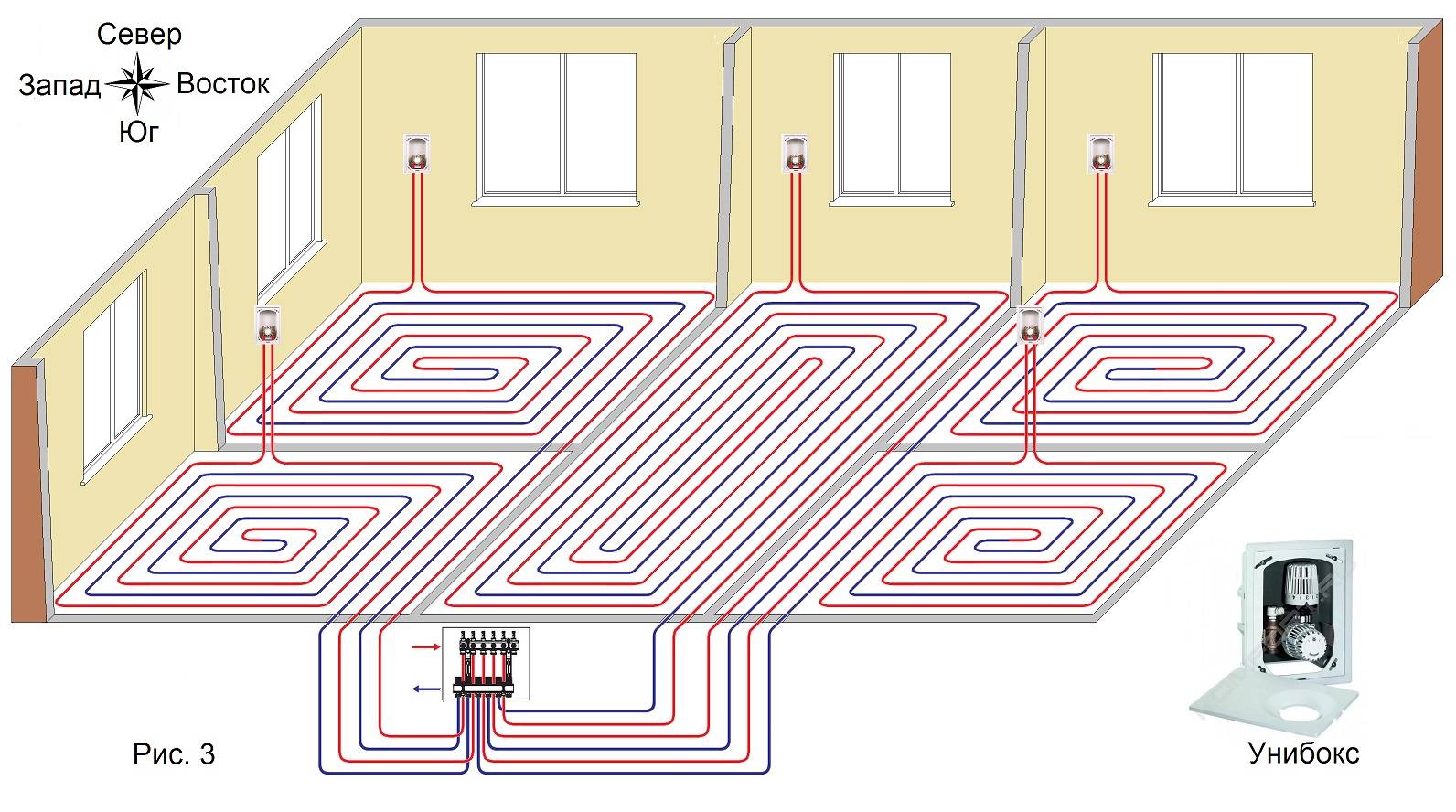

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце

Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

Общие правила установки теплого пола

Перед работой нужно обязательно учесть советы, как установить теплый пол. Независимо от разновидностей моделей, есть общие правила монтажа и использования продукта:

Утеплять поверхность нужно только в свободной от мебели и прочих громоздких конструкций зоне

Заполнение всей комнаты приведет к перерасходу энергии либо горячей воды.
Кабели не должны соприкасаться с нагревающимися элементами: камином, печью, радиатором.
Возле внешних ограничений (стен, дверей) теплый пол укладывается особенно густо и плотно.
При заливке верхнего финального слоя стяжки стоит обратить внимание на наличие воздушных камер. Слой должен быть плотным и равномерным, без пузырей и неровностей.
Нельзя нагревательный кабель проводить сквозь изоляционный материал или смешивать их

Это приведет к его перегреву и выходу из строя.
Нельзя приступать к финишной отделке не проверив исправность теплого пола.

Соблюдая эти нехитрые правила, укладка теплого пола пройдет легко и без осложнений

Особенное внимание нужно уделять безопасности, как собственной, так и окружающих. Ведь именно от вас зависит благополучие вашей семьи

Из чего выбирать

Чтобы вы быстро подобрали тёплый пол, технические специалисты «220 Вольт» выбрали пять лучших производителей:

Теплолюкс – российский бренд, производящий электрические тёплые полы с 1994 года. В ассортименте компании есть нагревательные маты, ультратонкие кабели, плёночные полы, а также обогреватели зеркал, коврики для сушки обуви и радиаторы.
Caleo – производитель систем обогрева для жилых и производственных помещений. В 2016 году получил премию «Лучшее для жизни» в номинации «Качество и надёжность». В ассортименте – кабельные двухжильные тёплые полы, плёночные системы и нагревательные маты.
Electrolux – тёплые полы от шведского концерна. Они подходят для сухих помещений и помещений с повышенной влажностью. Укладываются под все виды напольных покрытий: от плитки до паркета.
THERMO – европейский производитель систем кабельного отопления с двадцатилетней историей. Разрабатывает тёплые полы, антиобледенители для кровель, пандусов, лестниц и т.д.
WARMSTAD – бренд, производящий тёплые полы для влажных помещений ( ванных комнат, саун и бассейнов).

Подсказки по монтажу теплого пола

Когда все вопросы решены – на счет «пирога», схемы подключения, можно приступать к заливке плит нагрева. Для начала следует выяснить, какова тепловая мощность контура, а также диаметр и расстояние между трубопроводом. Перед монтажными работами следует выровнять поверхность и убрать весь мусор. При создании стяжки поверх грунта следует подготовить песчаную подушку, хорошо утрамбовать ее или сделать подбетонку с толщиной в 4 см.

Процесс заливки теплого монолитного пола выглядит следующим образом:

Сделайте слой гидроизоляции из пленки, которая должна быть разложена по всей площади комнаты и иметь нахлест в 10-15 см. Стыки следует хорошо проклеить скотчем, а по краям сделать напуски на стены с высотой до уровня чистого пола.
Нижнюю поверхность стен, которая контактирует со стяжкой, следует оклеить демпферной лентой по всему периметру, как видно на фото. Напуск пленки для гидроизоляции должен оставаться сверху полосы.

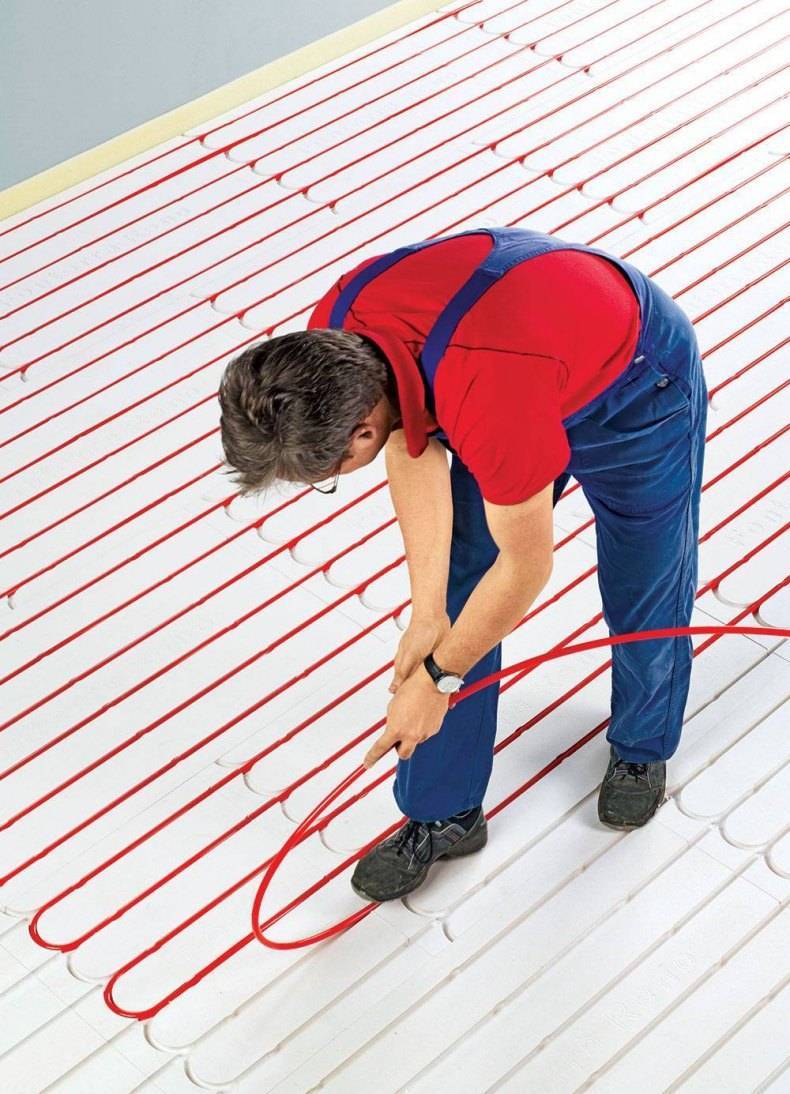

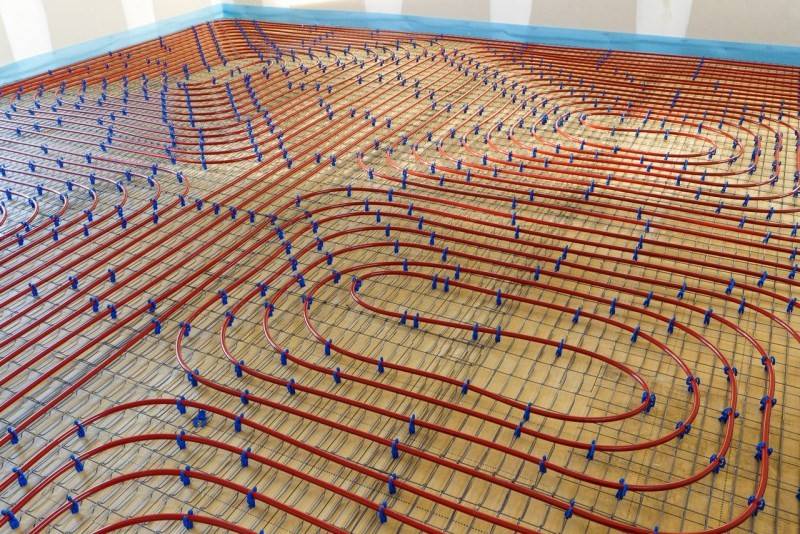

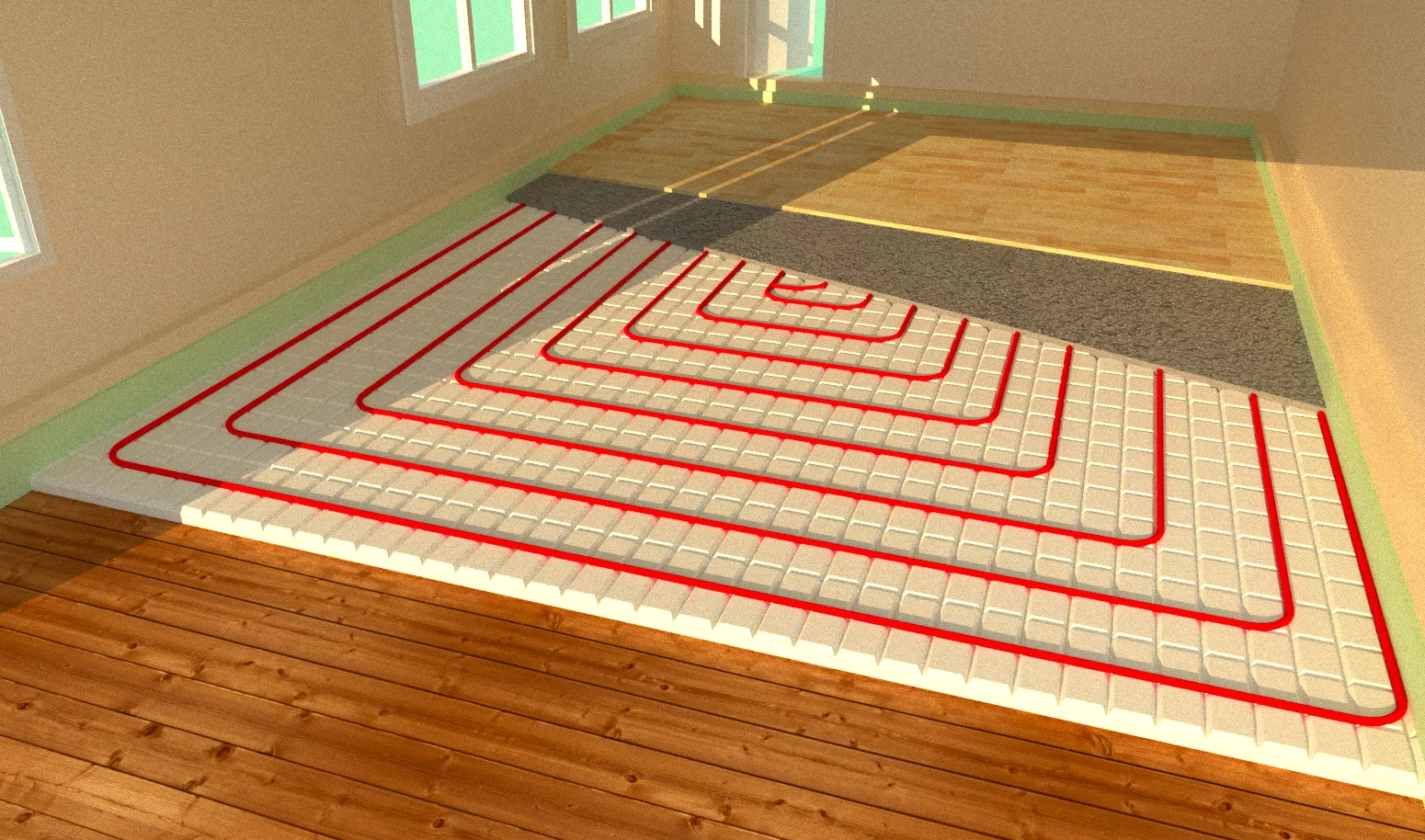

Плиты теплоизоляции следует плотно уложить впритык друг к другу. При раскрывании бухты и выпрямлении трубы, следует разложить петли греющего контура с нужным шагом. Выполнение фиксации трубопровода к слою утеплителя выполняется при помощи скоб из пластика и интервалом в 0.4 метра.
Выводим концы петель до места подключения – магистралям или коллектору радиаторного отопления. Перед конечной сборкой схемы контур следует заполнить теплоносителем, выгнать воздух, а также проверить систему на герметичность (должно быть давление в 3-4 бар).

Обратите внимание, что если вы планируете заливать тонкую стяжку в 6 см, то поверх плит из полистирола следует постелить армирующую сетку. Внутри монолита не соединяйте трубы, а укладывайте только цельные, так, чтобы не было стыков

Монтаж термоматов

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.

Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.

Это позволяет укладывать термоматы максимально удобным способом.

Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.

Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.

Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.

Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.

Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.

Способы установки теплого пола под разное покрытие.

Напольное отопление – как сделать своими руками? Инструкция
