Кровля из профилированной стали
Профнастил – это листы отформованного железа трапецивидного сечения, с полиэфирным колорированным слоем, которые выпускают под марками, типа НС35, B-45, НС44, Н60, МП-35, НС18, Н57, С-21, Н44, где числа определяют высоту гофры.
В сопоставлении с металлочерепичной кровлей, главные преимущества профилированной крыши состоят в быстроте сооружения и минимальных расходах.
Для кровельных целей используется профилированный настил с амплитудой волны не менее 2 см, для получения достаточной нагрузочной способности и экономичного использования обрешётки. При этом допустимый наклон скатной поверхности принимается более 1:7.
Кровля укладывается на жёсткую конструкцию, сложенную из обрешёточного настила и стропильных элементов.
При строительстве малоэтажных построек, нередко применяется система из 2,3-х пролётов с внутренними опорами и наклонными стропильными элементами.
Опорные концы стропильных балок устанавливаются на фиксирующий брус сечением 10х10…15х15 см; интервал между стропильными фермами делается в пределах 60…90 см при ширине/толщине стропильных ног 5х15…10х15 см.
Каркасный и каркасно-щитовой дом
Основная часть затрат на строительство каркасного дома ляжет на закупку пиломатериалов. В первую очередь необходимо решить будет ли дом построен по каркасной или каркасно-щитовой технологии. В первом варианте он будет возведен из каркаса, утеплителя, обшивки и т. д. непосредственно на стройплощадке. Во втором случае здание собирается из домокомплекта, который заготавливается в производственных условиях.
Просчитать стоимость домокомплекта проще, так как нужно просто к установленной цене добавить расходы на фундамент. Но щитовые дома строятся строго по типовым схемам и не дают возможности применять свои архитектурные решения. Кроме того, они не предназначаются для круглогодичного проживания. Поэтому частные застройщики обычно предпочитают классические каркасные (канадские) дома, которые сегодня сооружаются по усовершенствованной методике.
Каркасный дом по канадской технологии Источник pinterest.com
В чем отличие других технологий?
Каркасное проектирование имеет ряд отличий от привычных нам жилых зданий. В первую очередь, это касается межэтажных перекрытий и конструкции стен. В большинстве случаев используются доски. Небольшой процент приходится на использование в качестве конструкционных материалов двутавровых балок и LVL-бруса, что связано обычно с необходимостью перекрыть пролеты и открытые помещения. В конструкциях фундамента, стропильной системы, коммуникаций и внешней отделки не бывает принципиальных отличий от каменных или деревянных зданий.
В принципе, любое малоэтажное строение может быть спроектировано в канадском варианте. В нашей стране обычно так и происходит: заказчик находит понравившуюся планировку, но для пенобетона или бруса. Я могу сохранить планировку и внешний вид, но конструктив дома меняю на канадский. Основная причина очень проста – такой вариант обходится дешевле в строительстве и выгоднее в процессе эксплуатации, так как энергоэффективная стена при равной толщине с каменной или деревянной оказывается на порядок теплее.
Как заказать?
Основная проблема, с которой обычно сталкиваются все – где найти человека, который сможет выполнить такой заказ, используя поэтажные планировки и виды фасадов от другого здания. Здесь есть 3 варианта решения:
Компании
Фирмы-компании предлагают обычно с десяток вариантов готовых решений, которые могут быть адаптированы под Ваши пожелания, или предлагают услуги штатного архитектора. Вполне хорошее решение, однако очень часто можно столкнуться с тем, что компания оказывает такую услугу, предполагая дальнейшее строительство. Отвлекать архитектора да еще в разгар строительного сезона руководство не соглашается, так как прибыль невелика;
Специалист-проектировщик
Чертежи могут быть выполнены специалистом, который занимается только этим. Такие работы обычно выполняют архитекторы или проектные бюро, которые не имеют четкой специализации по конкретной технологии, но могут применять свои знания и в этой области;
Проектирование самостоятельно
Основные принципы могут быть освоены Вами самостоятельно. Для этого есть вся необходимая литература в разделе Скачать. Правда обычно руководства на английском языке. В этом варианте Вам необходимо уметь работать в одной из графических программ и в дальнейшем использовать чертежи и распечатки для строительства.
Если всё делается с учетом типовых решений, проверенных на миллионах североамериканских жилищ, то не имеет значение кто выполняет эту работу: Вы сами или архитектурное бюро. На сегодняшний день официальный проект с печатью не требуется для строительства и регистрации в собственность, так как правила упрощены законом о дачной амнистии.
Будьте готовы к тому, что даже заказав эту работу специалисту, Вам придется проверять качество ее выполнения. Люди не роботы и могут ошибаться, но это встречается нечасто. а вот настоящая проблема – проектирование псевдокаркасного дома. В частности, широко используется брус, шаг стоек стен не адаптируется под внешнюю обшивку плитами, не учитывается ширина плит утеплителя, большие пролеты перекрываются обычными досками. Если есть сомнения, попросите посмотреть пару чертежей из предыдущих работ и задайте несколько вопросов. Дело в том, что дальше по данному проекту строить и это должна быть обычная работа, а не трудовой подвиг и поиск решений на месте.
Если Вам необходима помощь в проектировании каркаcного дома в SketchUp. Индивидуальное проектирование и строительство каркасных домов в Московском регионе. Мои контакты в разделе Услуги.

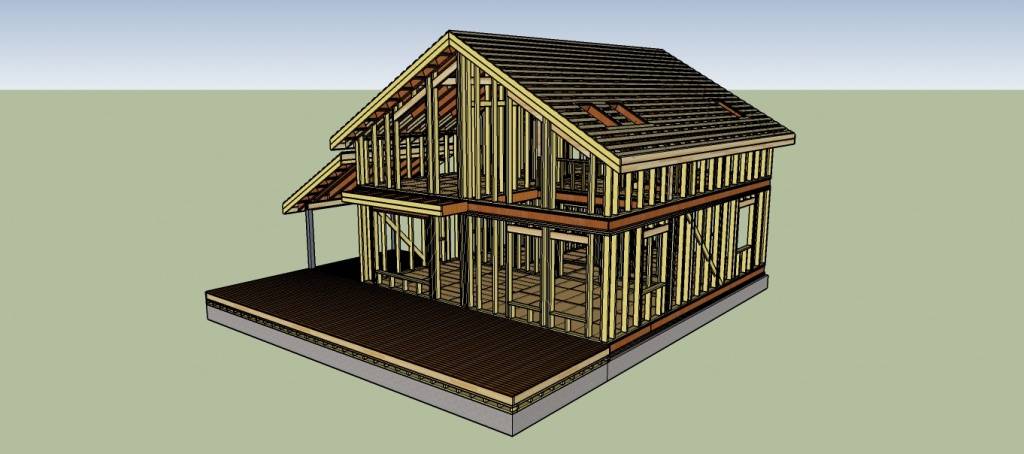

Проектируем каркасные стены
В этом проекте несущие стойки выполнены из доски сечением 38 х 200 х 2’885 мм, вместе с досками обвязки (1 нижней и 2-мя верхними толщиной 38 мм) это сформирует потолки высотой 3 м. Обычно проектирование несущих вертикальных стоек для каркасного дома выполняется из доски сечением 38 х 150 мм с учетом того, что далее мы можем поставить обрешетку бруском 50 х 50 мм внутри для формирования перекрестного каркаса. В этом случае толщина наружных стен позволит поставить достаточно утеплителя для соответствия требованиям по теплосопротивлению. Но для данного проекта финишная отделку будет выполняться нанесением “мокрого” фасада, поэтому было принято решение использовать доску большей ширины 200 мм. Оптимальный шаг для стоек сечением 38 х 150 мм составляет 407 мм. Выбор стоек сечением 38 х 200 мм позволил увеличить шаг до 610.5 мм с учетом утепления межстоечного пространства наружных стен минватой без подрезаний. Итак, создаем контуры будущих комнат, устанавливая доски нижней обвязки на проекцию этих стен. Для наружных 38 х 200 мм, для внутренних 38 х 150 мм. Почти всегда внутренние стены выполняются из доски сечением 38 х 100 мм с шагом 400 мм, но для данного проекта была выбрана доска 38 х 150 мм с шагом 600 мм для внутренних стен.
Шаг стоек наружных стен соответствует размерности листов внешней обшивки. Для данного проекта будет использоваться osb размерами 1219 х 2438 мм (4’x8′) с рекомендуемым зазором 3-4 мм между листами. В итоге шаг листов osb получается 2442 мм, значит шаг наружных стоек составит 610.5 мм. Первая стойка должна быть смещена на 1/2 своей толщины (19 мм) для правильной установки стартового листа osb. Итак, ставим крайнюю стойку, следующая копируется на расстояние ~592 мм (610.5-19 мм).
Следующая операция – копирование компонента наружной стойки с шагом 610.5 мм. Оконные, дверные проемы и усиленные узлы будем прорисовывать позднее. Мы получаем общий каркас стены, соответствующий размерам листов обшивки и утеплителя. В дальнейшем это обстоятельство позволит выполнять максимальной быстро процессы монтажа обшивки и утепления с минимальными обрезками. Если Вы выбрали обшивку листами 1250 х 2500 мм, то проектируете каркас с шагом 626 мм или 417 мм. Для внутренних стен шаг должен соответствовать размерности гипсокартона 1200 мм, то есть составлять 400 или 600 мм. Для первых стоек также делаем смещение на 1/2 толщины стойки (19 мм).
После того, как мы нанесли сетку каркаса наружных и внутренних стен устанавливаем оконные и дверные проемы. Для этого можно воспользоваться готовыми узлами данных элементов, которые есть в каждом руководстве по каркасному строительству. Я выбрал одну из схем, но надо понимать, что существует несколько альтернативных конструкций оконных и дверных проемов. Компоненты проемов лучше создать отдельно и затем вставить в конструкцию каркасных стен. При этом подрезаем и удаляем лишние стойки. Основное правило – выбранный нами шаг (610.5 мм и 400 мм для наружных и внутренних стен соответственно) не должен нарушаться.
Обратите внимание, что высота нижней подоконной доски должна учитывать размер радиатора, если Вы планируете такой вариант отопления. На 90% все окна каркасного дома имеют общие элементы
Отличия заключаются только в ширине горизонтальных элементов. Выбор размеров оконных проемов зависит от Ваших предпочтений. В случае устройства панорамных окон верхний проем следует перекрыть строенной балкой из досок. Для гаражных въездов используются LVL-балки. Для дверных проемов можно запросить производителя входных дверей размеры под определенную модель двери у спроектировать ее с точностью до мм.
После завершения проектирования первого этажа каркасного дома необходимо заложить укосины. Для этого берем 1 доску сечением 38 х 150 мм, разворачиваем ее под углом 40-60 градусов и врезаем ее в наружные стойки каркасного дома. При этом укосина должна “цеплять” минимум одну из досок обвязки. Для внутренних стен обычно ставятся горизонтальные противопожарные рассечки при высоте стойки около 3 м и более.
После завершения этапа объединяем все элементы каркасных стен в отдельный слой. Дополнительно можно разбить все стены на группы, что в дальнейшем облегчит подготовку чертежей для строительства;
Проектируем перекрытие первого этажа
Для моего проекта выбраны перекрытия из двутавровых деревянных балок высотой 200 мм, соответственно наружный периметр, сдвоенные-строенные лаги и проставки будут проектироваться из доски сечением 38 х 200 мм. В случае если Вы не можете использовать доски (например, при высоте двутавровых балок или ферм перекрытий 350- 400 мм) все эти элементы проектируются из двутавровых балок и каркасных ферм. Но так как для моего проекта максимальный пролет не превышает длину 3,75 м, будем использовать наиболее доступные двутавровые балки в сочетании с досками. Шаг лаг подбираем под ширину листа внешней обшивки платформы 1219 х 2438 мм с учетом рекомендуемого зазора 3-4 мм. Чтобы первый лист попадал на всю толщину внешней доски платформы, сокращаем первый шаг на половину толщины лаги 80/2= 40 мм + 2 мм зазор = 568.5 мм, далее шаг лаг стандартный 610.5 мм.
Этот прием будет применяться при проектировании стен каркасного дома и кровельной обшивки. С помощью нехитрого приема 610.5 Enter-*количество лаг-Enter за одну операцию устанавливаем лаги с заданным шагом. Таким же приемом можно поставить лаги с шагом 407 мм или любым другим. Многие материалы в Северной Америке производятся с учетом быстрого проектирования и строительства каркасных домов. Направления лаг обычно выбираются в направлении наименьшего пролета комнат, шаг подбирается согласно готовых таблиц.
В проекции внутренних стен устанавливаем сдвоенные доски
Также обращаем внимание на места, где будут опираться мощные несущие стойки стен. В этих местах устанавливаем дополнительные блоки между лагами
Данную группы элементов можно проектировать после стен, ориентируясь на проекцию несущих стоек. На рисунке ниже я отметил эти элементы. Лаги создаются как компоненты, после окончания проектирования объединяем все элементы перекрытия в слой. Количество лаг Вы можете пересчитать руками либо применить плагин Cut List;
Расчет стен постройки
Главным фактором при проведении расчета стен каркасного дома будет их площадь, этажность, а также общая нагрузка на постройку. При многоэтажном строительстве требуется установка толстых стен, перекрытий и несущих конструкций.
На заметку
Стойки — это основа каркасного дома, для их возведения потребуется не только доски, но брус.
Доски имеют несколько стандартов, высота 50 или 100 мм, ширина — 100 или 200 мм. Расчет каркасного дома по стоимости доски для стоек будет зависеть от степени влажности древесины, качества и вида самого дерева. Количество стоек зависит так же от выбранного варианта обшивки и утепления. Средняя стоимость технической доски за 1 м3 — от 7000-8000 рублей.
Считаем стоимость стоек каркаса.
Высота стоек зависит от этажности здания и высоты потолков, но в целом составляет от 2,5 м, в технических помещениях — санузлах и кладовых — может быть около 2 м. Используя калькулятор для расчета каркасного дома задаем шаг между стойками, который зависит от выбранной ширины утеплителя и монтируемых стеновых панелей.
При строительстве каркасного дома с обшивкой ОСБ панелями, расчет пиломатериалов будет зависеть от толщины:
- ОСБ-3 плита 6 мм 1250-2500 мм — от 500 рублей.
- ОСБ-3 плита 8 мм 1250-2500 мм — от 600 рублей.
- ОСБ-3 плита 12 мм 1250-2500 мм — от 800 рублей.
Для самостоятельного монтажа стоек и панелей потребуются дополнительные приспособления и инвентарь, которые необходимо учесть при расчете материалов каркасного дома калькулятором для строительства — специальные саморезы, оцинкованные уголки, сверла и ножовки по дереву, гвозди, молоток. Несмотря на такие затраты, самостоятельный монтаж стен позволит на треть снизить онлайн расчеты строительства каркасного дома.
Проектируем стены верхнего этажа
Правило расположения стоек каркасных стен на одной вертикальной оси следует соблюдать при проектировании стен второго этажа
Обратите внимание на вертикальные красные линии – они показывают, как это правило работает. Соблюдать этот принцип для всех стоек практически невозможно, так как, например, внутренние стены имеют шаг 400 или 600 мм. Для этого по верхнему поясу стоек устанавливается двойная обвязка, которая создает пояс для опирания стоек или лаг
В скандинавских странах часто используется прием врезания в стойки ригеля, это создает дополнительную опору для стоек верхнего этажа. Как и в случае с перекрытиями, проще всего скопировать стены первого этажа на второй уровень и затем вносить изменения. Каждую стену можно объединить в группу для удоства подготовки рабочих чертежей в дальнейшем. Наличие таких готовых элементов, как оконные проемы, позволяет копировать их на уровень второго этажа. Для внешнего вида каркасного дома наличие единых элементов снижает ощущение хаотичности при проектировании и в дальнейшем облегчит Вам процесс строительства;
Столбчатый фундамент из песко-цементных кирпичей
Если строительство ведётся на дренированных каменистых (непучинистых, песчаных) почвах, то, для деревянных одноэтажных сооружений, можно делать мелкозаглублёный блочно-столбовой фундамент, собранный из небольших готовых блоков на гравийной подсыпке.
Если планируется постройка коттеджа из пенобетона, с размером основания свыше 45 кв.м, фундаментные опоры кладут на плиты, площадь основания которых вдвое превышают сечение опор, а поверху заливается армированная бетонныйая лента.
Для 2-этажных домов, на столбы устанавливается деревянная опалубка с арматурными прутьями и бетонируется железобетонный ростверк, и после брусы и гидроизоляция.
Ростверк фундамента каркасного дома
Толщина ростверка в моем случае составляет 250 х 250 мм. Ширина 250 см совпадает с диаметром столбов. Высота определяется по высоте снежного покрова Вашего региона. В Московской области не менее 400 мм. Ростверк должен быть выше нулевой отметки грунта на 150 мм. Таким образом высота ростверка 400 – 150 = 250 мм. При проектировании наружная граница фундамента совпадает с внешними размерами каркасного дома. Проектируем под всеми несущими стенами ленту ростверка, закладываем опоры под камин, котел в котельной и площадки под крыльцо. После отрисовки фундамента объединяем его в компонент или группу для дальнейшего удобства работы и калькуляции. Присваиваем имя первому слою (например, фундамент – foundation). В дальнейшем Вы можете скрывать нерабочие слои для облегчения доступа к другим узлам каркасного дома при проектировании. Еще раз повторюсь, что для лучшего понимания проектирования Вам надо понимать как создать компонент, слой, вытянуть объект и т.д. Это базовые навыки и об этом написаны десятки пособий;
Кровля каркасного дома
Крыша также является очень важным элементом, и по этой причине не стоит экономить на материале для нее, качественно сделанная кровля надолго убережет ваше жилье от протечек и будет сохранять уют и тепло вашего дома.
Для монтажа крыши требуется:
- Стропильный брусок с сечением 50х150 мм;
- Материал для обрешетки – рассчитывается, исходя из размеров и вида вашей кровли;
- Расходники — гвозди, уголки и саморезы;
- Материал для утепления, это может быть как пенопласт, так и базальтовая вата;
- Гидро- и пароизоляционные материалы;
- Монтажная пена для заделывания щелей и стыков;
- Ну и, конечно же, само покрытие: шифер, металлочерепица, рубероид или др.
Кровля
Крыша также является очень важным элементом, и по этой причине не стоит экономить на материале для нее, качественно сделанная кровля надолго убережет ваше жилье от протечек и будет сохранять уют и тепло вашего дома.
Для монтажа крыши требуется:
- Стропильный брусок с сечением 50х150 мм;
- Материал для обрешетки – рассчитывается, исходя из размеров и вида вашей кровли;
- Расходники — гвозди, уголки и саморезы;
- Материал для утепления, это может быть как пенопласт, так и базальтовая вата;
- Гидро- и пароизоляционные материалы;
- Монтажная пена для заделывания щелей и стыков;
- Ну и, конечно же, само покрытие: шифер, металлочерепица, рубероид или др.
Проемы, окна и двери
Расценки на окна и двери зависят от материала, из которого они изготовлены, и если это стеклопакеты, то от количества камер, от размера и наличия створок. Металлические и пластиковые двери на порядок дороже, нежели изделия из дерева, на цену также повлияет система замков и ручек.
Для каркасного строительства не применимо использование окон с шириной, превышающей 1200 мм, так как это существенно увеличит шаг между стоек, минимум в 2 раза.
Так, для дома с размерами 6х5 метров можно заложить в проект наличие 7-8 окон с размерами 1200х1100 мм (в среднем, по 2 оконных проема на сторону, в зависимости от местонахождения санузла) и порядка 5 дверных проемов. Общие расходы на это поможет высчитать онлайн калькулятор строительства каркасного деревянного дома.
Конечно, при возведении такого строения своими руками можно упустить некоторые детали, но, в любом случае, это получается выгоднее, чем если вам такой дом установит бригада подрядчиков. Но перед таким решением стоит понимать – это довольно трудоемкое занятие и требует больших временных затрат, а в силу того, что у вас нет опыта, можно совершить ошибку, и потом все придется переделывать.
Поэтому изначально стоит взвесить все «за» и «против» и если вы все-таки решили делать свой дом своими руками, то обязательно рассчитайте расходы перед началом возведения здания.
На нашем сайте можно найти подходящий онлайн калькулятор, вам остается только грамотно заполнить поля, после чего накинуть 10-15 % на неучтенные промахи и приниматься за строительство.
Проектируем кровлю и стропильную систему каркасного дома
Стропильная система кровли по сути является каркасной стеной под углом к горизонту. Верхний конец упирается в коньковую балку, нижний прикрепляется к обвязке. В данном проекте третий этаж образует мансардное помещение непостоянного проживания, поэтому стационарной лестницы не будет. Высота потолка мансарды должна быть достаточной для взрослого человека (не менее 2 м). Берем калькулятор и вычисляем возможные углы наклона кровли. В нашем случае 27 дают возможность создать мансардное помещение с заданной высотой потолка и использовать 6 м доски в качестве стропил без наращивания. Для удержания коньковой балки закладываем в проект 3 промежуточные опорные стойки + в одном месте коньковую балку прикрепим к вентиляционной шахте. Шаг стропил 610 мм. Стропильная система из доски 150 х 38 мм, с учетом установки обрешетки под osb из доски 100 х 50 мм в сумме дает 200 м. Свесы кровли получаются около 0.5 м. Получается, что 6-ти метровая доска образует стропила длиной 5.5 м, без промежуточной опоры не выдержит снеговой нагрузки. Поэтому в середине ставим опорный простенок, который сформирует боковые стены мансарды. Стойки простенка должны совпадать с проекцией стропил. Потолок будущей масарды формируем затяжками.
Обрешетка из доски 50 х 100 мм с шагом 407 мм для сплошной обшивки osb сформирует основу для монтажа мягкой черепицы. Аналогично основной кровле проектируем кукушки (в английском обозначаются dormer. Для данного проекта 2 кукушки позволяют уйти от двускатной кровли сарайного типа и сделать лицевой фасад дома более симпатичным
Обратите внимание, что стропильная система, перекрытие 2 этажа и каркасные стойки стен выстаиваются в единую вертикальную ось. Это позволяет спроектировать каркас максимально надежным.
Калькулятор онлайн
Поможет произвести расчет материала на каркасный дом калькулятор, но точные списки материалов, их количество, и цену всего строительства сможет посчитать только строительная компания, которая будет возводить коттедж. Однако многие частные застройщики предпочитают сначала сделать предварительные подсчеты. Это позволяет понять насколько дорогим будет дом. Чтобы сделать предварительный расчет материала для каркасного дома, калькулятор просто необходим.
В результате расчетов при помощи калькулятора может оказаться что дом, который решено построить получится слишком дорогим. В этом случае можно отложить строительство на некоторое время или попробовать изменить требования к запланированному зданию. Например, будущий домовладелец может сначала построить недорогой одноэтажный коттедж, в проект которого заложена возможность со временем соорудить мансарду и таким образом расширить площадь жилища.
Одноэтажный каркасный дом Источник yandex.ru
Программы для подсчета материалов предназначены для профессионального использования строителями. Они нужны для составления смет. Однако существуют такие варианты калькуляторов, которыми может воспользоваться любой человек, независимо от наличия строительных навыков. Хороший калькулятор каркасного дома учитывает все основные и вспомогательные материалы. Поэтому полученные с его помощью данные гораздо точнее, чем самостоятельные подсчеты.
Важно понимать, что строительный калькулятор онлайн каркасного дома помогает определить количество материалов, но не учитывает оплату труда строителей. Чтобы понять в какую сумму обойдется дом вместе с доставкой материалов, услугами рабочих, подготовительным процессом, арендой строительной техники и прочими нюансами, следует поученную в онлайн калькуляторе сумму умножить на 2
Стойки и стены
Стойки в единой конструкции составляют каркас здания. Они сооружаются из бруса, брусков и досок. Брус и бруски производятся в нескольких основных типоразмерах. Высота стоек определяется высотой здания. Расстояние между стойками (шаг) зависит от выбранного типа панелей для обшивки и утеплителя.
Для возведения стен потребуется целый набор инструментов, а также саморезы, метизы и прочие инструменты. Все это учитывается в онлайн калькуляторах, позволяющих приблизительно рассчитать материал на каркасный дом.
Стойки каркасного дома Источник tr.skopelitissa.com
Утеплитель
Утеплитель является важным элементом конструкции каркасного дома. Поэтому многие калькуляторы имеют отдельную графу для учета толщины или типа утепляющего материала. В качестве утеплителя можно использовать максимально экономичный пенопласт или, например, очень дорогую, но эффективную эковату. Но обычно частные застройщики используют промежуточный вариант в виде стекловаты или минеральной ваты. В двухэтажном каркасном доме иногда утепляют межэтажные перекрытия при помощи сыпучих утеплителей.
Чтобы утеплитель прослужил долго, необходимо предусмотреть слой гидроизоляции и хорошую вентиляцию. Чем сложнее утеплительная и вентиляционная система дома, тем комфортнее и долговечнее получится жилище, и тем больше нужно учитывать расходных материалов.
Стена каркасного дома с утеплителем Источник stroyfora.ru
Наши цены
Ниже представлены основные расценки на индивидуальное проектирование домов. Цены могут быть динамичными! Окончательная стоимость проектирования зависит от конструктивной сложности объекта, архитектурного стиля, вашего ясного понимания того, что вы хотите, а также детальности проработки узлов и решений
Внимание! Цена не изменится если вы хотите заказать проектирование частного дома по своему эскизу
Эскиз
250руб/м2
Архитектура
150руб/м2
Конструктив
300руб/м2
Инженерия
550руб/м2
Есть идеи дома? Присылайте! Обсудим, оценим!
Получив сообщение мы свяжемся с вами в самое ближайшее время. Если у вас есть эскиз от руки, прикрепите его к сообщению.
Дополнительные услуги
Подготовка интерактивной модели, 3D-визуализация экстерьера, расчёт объёма материалов оплачивается отдельно. Последняя услуга будет полезна если на этапе ЭП уже хочется знать стоимость строительства с применением различных материалов.
Благодаря профессиональной 3D-визуализации вы увидите цветные фотореалистичные изображения архитектурного объекта с применением текстур отделочных материалов. Таким образом, вы сразу можете видеть как будет выглядеть экстерьер со всех сторон.
Если вы хотите самостоятельно пройтись по всем комнатам и этажам, посмотреть поэтажные планы в 3D режиме или разобрать строение на элементы, то запросите у нас интерактивную модель. Подготовка модели – полностью бесплатная услуга.
Основные инструменты интерактивной модели
Как мы работаем?

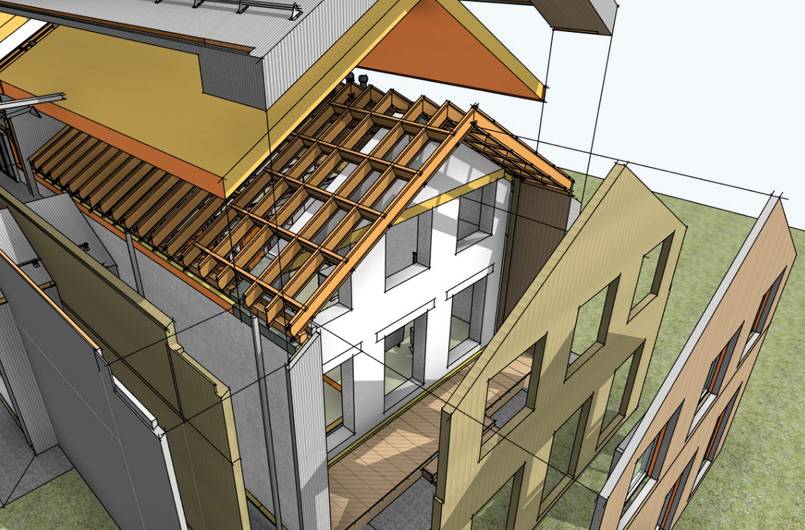

При проектировании загородных домов мы всегда применяем технологию информационного моделирования зданий (BIM). Мы уже давно отказались от 2D геометрии и работаем только с 3D моделями, применяя в работе программное обеспечение Revit.
