Бесплатная программа проектирования крыши домов

Этапы составления проекта кровли

Крыша частного дома любой конструкции состоит из следующих основных элементов:

• мауэрлата — бруса, укладываемого по периметру коробки здания;
• стропильной системы — опорной конструкции;
• обрешетки;
• изоляции;
• кровельного материала.

Интересно! Четырехскатная крыша — особенности устройства, плюсы и минусы

Как возводятся кровли

Возводится кровля домов по следующей технологии:

1. По периметру коробки устанавливают мауэрлат.
2. Раскраивают стропила.
3. Устанавливают фермы каркаса крыши.
4. Между стропилами с провисом крепят гидроизоляционный материал.
5. Монтируют обрешетку.
6. Крышу обшивают кровельным материалом.

При желании сделать теплый чердак на следующем этапе владельцы частных домов обычно монтируют изнутри минеральную вату в качестве утеплителя, закрепляя ее на проволочную сетку. Далее производят обшивку чердака изнутри. На заключительном этапе устанавливают наружную водоотводящую систему.

Этапы проектирования

Проектируются крыши частных домов в несколько этапов. Планируя, какой будет кровля дома, определяются:

• с формой крыши и уклоном скатов;
• видом кровельного материала — можно использовать рубероид, металлочерепицу, металлошифер, ондулин, черепицу;
• видом гидроизолятора — обычно это специальная пленка;
• видом утеплителя — можно использовать как минеральную вату, так и пенополистирол;
• конструкцией стропильной системы и размерами ее элементов.

Чтобы облегчить себе задачу по сборке кровли, нужно нарисовать ее схему с указанием размеров элементов и уклонов в градусах.

Интересно! Стеновые панели для внутренней отделки — преимущества и недостатки

Как точно рассчитать крышу без отходов

В интернете очень много информации и предложений, которые помогают рассчитать крышу. В этой статье, я продемонстрирую Вам, пожалуй один из самых точных и проверенных способов решить эту проблему. Проверено на собственном опыте.

Многие калькуляторы онлайн предоставляют информацию только об общей площади кровли. Но этого мало. Нужно знать точное количество листов, размеры, и как они ложатся на кровлю с подробной схемой.

Для решения задачи будем использовать проверенную программу «Кровля 2003». Несмотря на то, что она старенькая, смело могу утверждать, что этот инструмент, даст фору многим современным калькуляторам.

Ее преимуществом, является не только точные показатели площади вашей кровли, а и схема расположения листов кровельных материалов. То есть, вы не просто рассчитаете крышу, а получите на выходе готовый проект – схему, которая поможет кровельщику правильно расположить готовые листы на кровле.

Еще плюсом этой программы является экономия ваших денег. Расчет будет выполнен таким образом, что отходы материалов будут сведены практически к нулю. Вам останется лишь заказать размеры и количество листов, которые будут в указаны результатах «Кровля 2003». И сейчас вы в этом наглядно убедитесь

На всякий случай, если кто-то еще не знаком с устройством кровли, предлагаю посмотреть это видео:

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Оригинальные решения конструкции крыш для частных домов

Современные технологии и широкий выбор строительных материалов позволяет воплощать самые разнообразные идеи при возведении крыш, поэтому наряду с традиционными кровлями повсеместно встречаются нестандартные, достаточно оригинальные конструкции.

Нестандартный дизайн крыши частного дома

Шатровые. Согласно классификации такие виды крыш можно отнести к вальмовым. Различие – если простые вальмовые имеют четыре полностью одинаковых ската, то у шатровых есть три, пять и боле скатов. Все скаты имеют одну точку верхнего соприкосновения и полностью симметричные. Используются очень редко по нескольким причинам: тяжело ставить, количество скатов должно отвечать числу фасадных стен. Редко встречаются жилые дома с тремя или пятью стенами, они неудобны для проживания, появляются трудности во время планирования внутренних помещений. Только индивидуальные эксклюзивные проекты учитывают такой тип крыши и, соответственно, разрез плана дома. Еще две проблемы – большой процент непродуктивных отходов дорогостоящих кровельных материалов, сложность монтажа

Важное достоинство – устойчивость к сильным разнонаправленным ветровым нагрузкам. Купольные

Встречаются очень редко, имеют округлую форму

Купольные. Встречаются очень редко, имеют округлую форму

В качестве покрытия подходят не все современные материалы, чаще всего применяют штучную черепицу или медные листы. Рекомендуется такую крышу устанавливают не на все строение, а лишь на отдельные декоративные архитектурные элементы.

Шпилеобразные. Имеют большое количество скатов, располагающихся под большим углом. Часто выполняют декоративные задачи, могут встречаться на исторических и культовых сооружениях. Недостатки – очень сложно проектировать и сооружать, трудоемкая конструкция. К работам допускаются мастера, имеющие альпинистское оборудование. Ремонтировать может специально подготовленный персонал.

Сводчатые. Сооружения имеют параболическую или округлую форму. Встречаются редко и только на индивидуальных проектах, могут накрывать дома с большой площадью. Архитекторы рекомендуют использовать такие крыши при застройке коттеджных комплексов.

Конструкция крыши должна учитывать не только пожелания застройщиков, но и требования строительных норм и правил

Во всех случаях безопасность и надежность крыши стоит на первом месте, только после решение этих задач уделяется внимание дизайнерскому виду

Стропильная система купольной крыши

Виды бесплатных программ для планировки дома

Как известно, весь софт на просторах интернета делится на две большие категории: бесплатный и платный. Платные в свою очередь могут продаваться сразу, а могут иметь и бесплатный ограниченный пробный период, по истечении которого, чтобы продолжить работу, придётся заплатить. Простые программы для проектирования домов, как правило бесплатны. А мощные и сложные продукты стоят весьма дорого.

Действительно бесплатные программы для моделирования домов

Бесплатные программы обычно не могут похвастать широким функционалом. Иногда это зависит от происхождения программы, когда её пишут энтузиасты, а иногда это часть общей концепции продажи. Например, программа для строительства и проектирования домов SketchUp поставляется в двух версиях — бесплатная и платная.

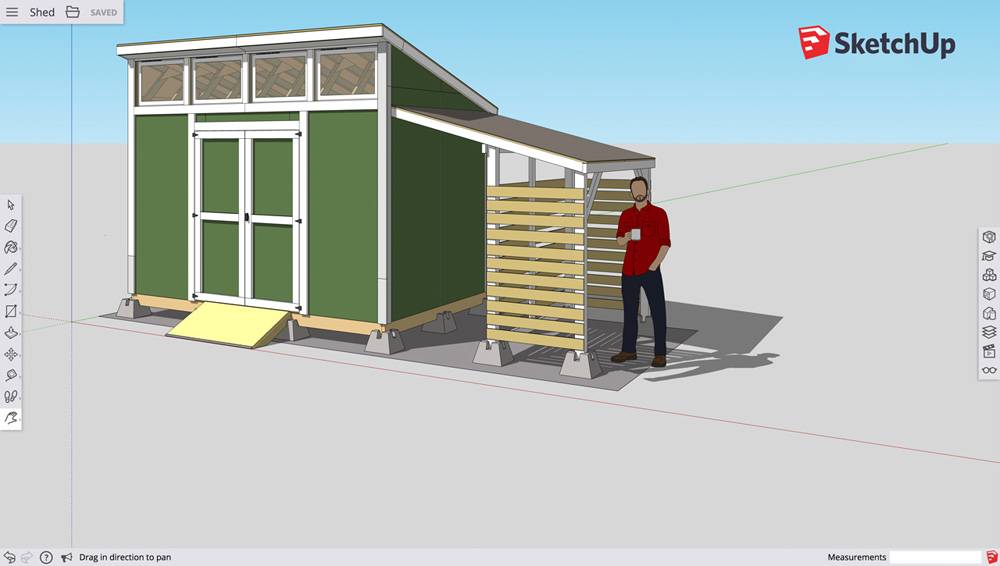

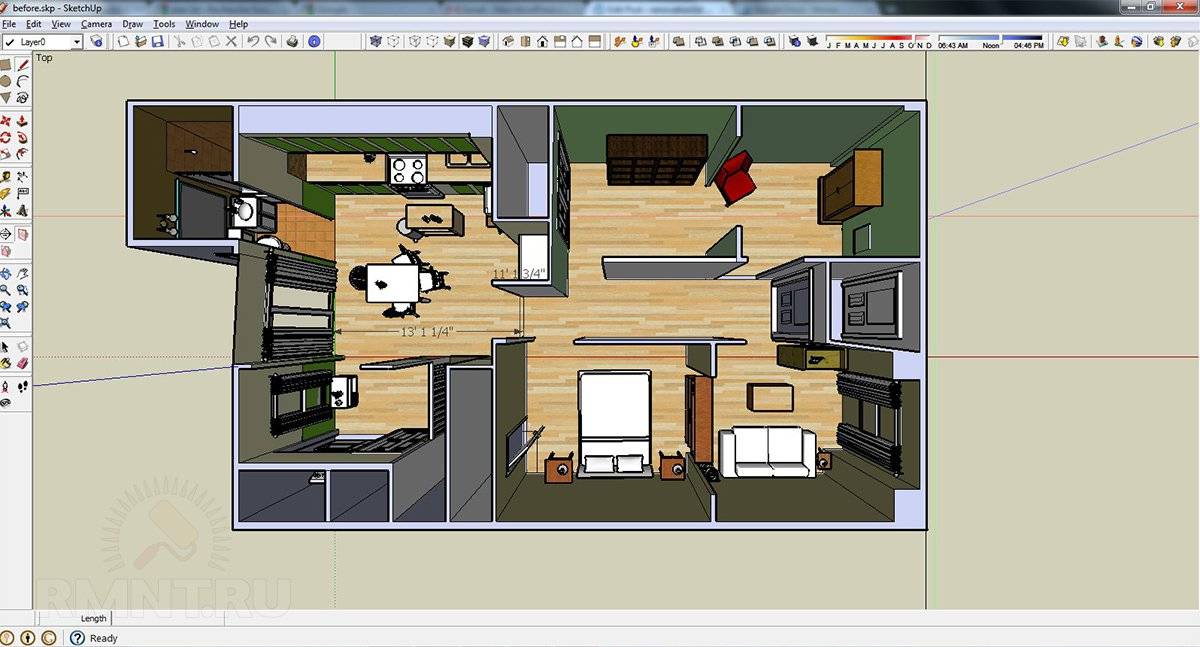

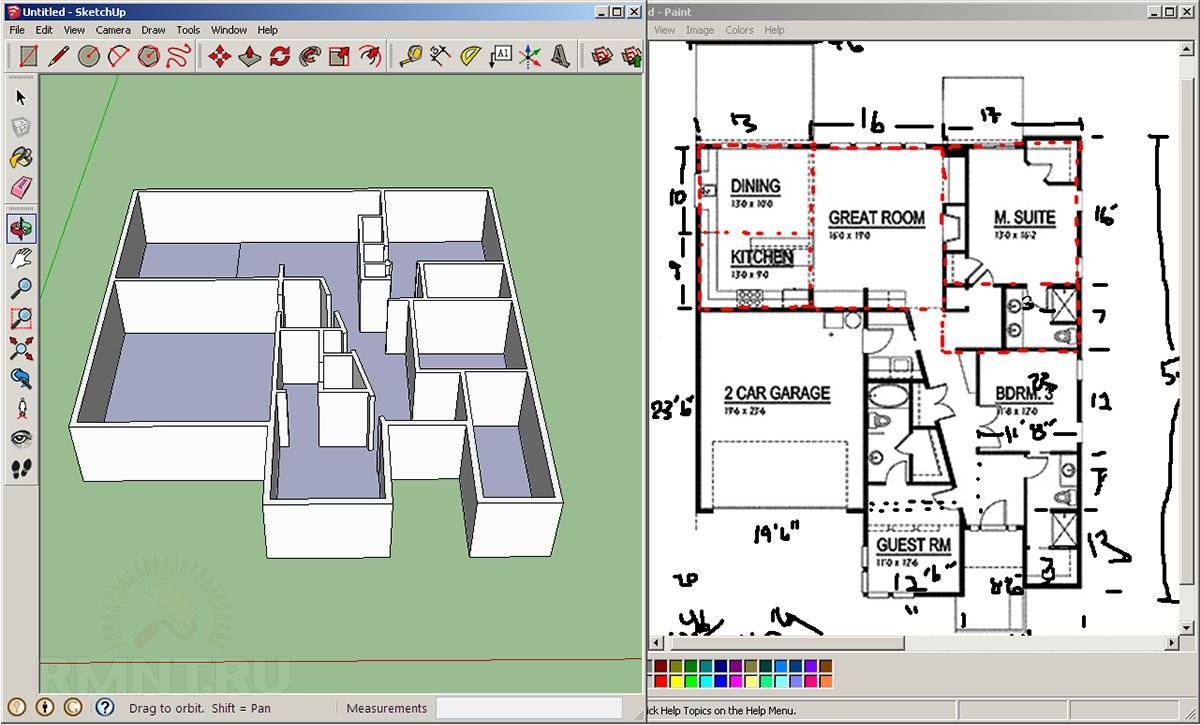

SketchUp может создавать простейшие образы и визуализацию

Первая имеет ограниченный функционал, вторая выжимает всё из своих возможностей. Но на самом деле они не так велики, как этого бы хотелось. В SketchUp можно проектировать довольно примитивные вещи — простые строения, мебель и детали интерьера.

Ещё одна бесплатная программа для создания плана дома, да ещё и с открытым исходным кодом — SweetHome 3D.

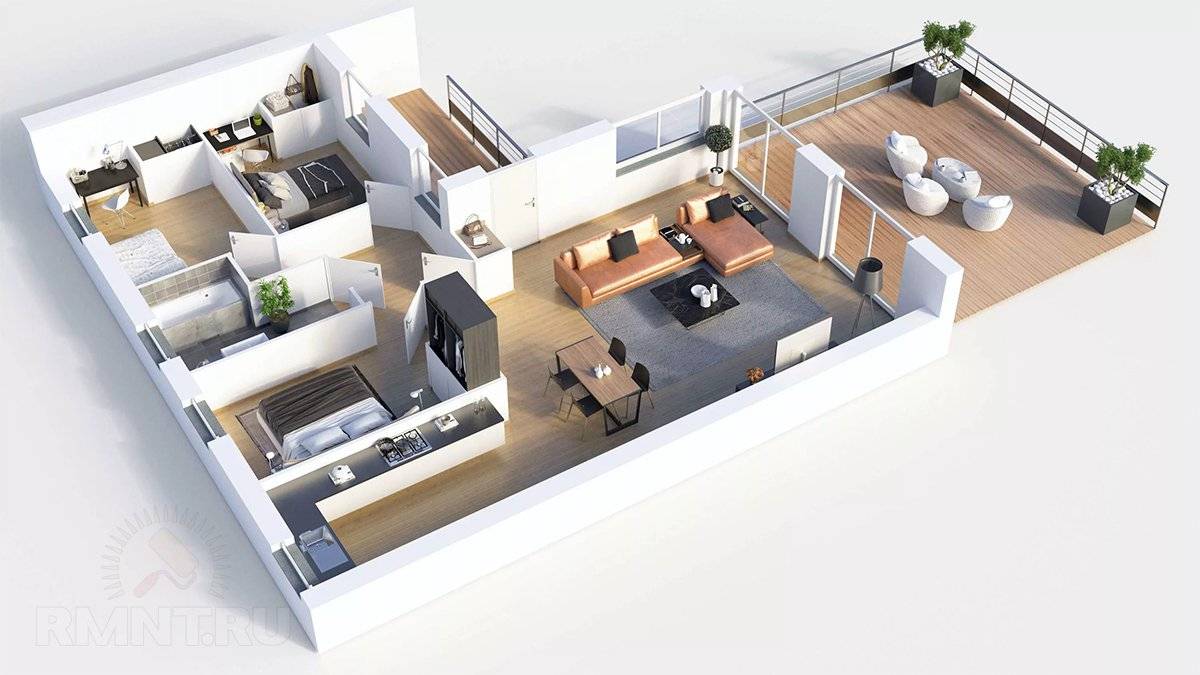

SweetHome 3D позволяет создавать отличные визуальные образы интерьеров

Моделировать можно практически всё, что угодно — интерьер дома, фасад или план. Приложение умеет работать с файлами других подобных продуктов, например, 3DMax или Wavefront. Также доступна и онлайн версия, в которой можно проектировать прямо из окна браузера.

Программы для архитекторов с бесплатным тестовым периодом

Бесплатный пробный период означает срок, в течение которого программа будет работать в штатном режиме, а затем либо потеряет часть своего функционала, либо не будет работать совсем. Чаще всего период составляет 30 дней. Из наиболее известных можно выделить 3DSMax.

3DMax любят и разработчики игр, и архитекторы

Вообще эта программа позиционируется не только как средство для проектирования домов и интерьеров. С её помощью можно моделировать всё что угодно, создавать реалистичные объекты, настраивать источники света, управлять материалами, использовать кучу встроенных визуальных эффектов и даже создавать целые фильмы. У платной версии есть бесплатный пробный период на 30 дней, после которого можно купить годовую подписку на год за 52000 рублей. Да, довольно дорого, но для тех, кто профессионально занимается моделированием и проектированием, это не такая существенная сумма.

Интересный продукт под незатейливым названием «Дизайн интерьера 3D».

Простенький интерфейс поможет новичкам освоиться быстрее

Ориентирована программа, как можно догадаться, именно под моделирование интерьеров зданий. Имеет простой и понятный дизайн, лёгкое управление и отличное оформление визуализации окон предпросмотра. Бесплатный период у программы длится всего 10 дней. После этого её можно купить за 700, 1000 или 2000 рублей, в зависимости от комплектации.

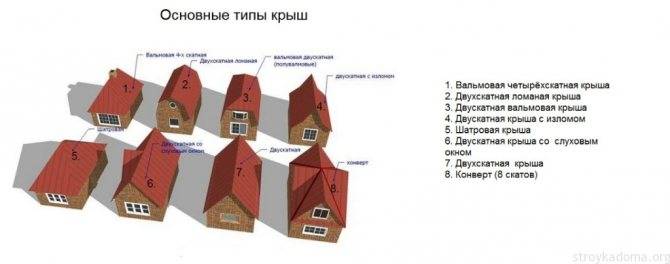

Руководство по проектированию кровель: определяемся с формой

Крыша в частном доме может быть:

• односкатной — самый простой и дешевый вариант;
• двухскатной простой или мансардной;
• вальмовой;
• шатровой;
• многощипцовой — крыша самой сложной конфигурации;
• разноуровневой.

Односкатные кровли возводятся обычно на хозяйственных постройках. Иногда они могут собираться и на домах, но только на совсем маленьких, с пролетами не более 6–7 м.

Двухскатные кровли отличаются простотой конструкции, достаточно привлекательным и солидным внешним видом и надежно защищают внутреннее пространство дома от дождя, ветра и снега.

Остальные виды крыш имеют очень сложное устройство. Проектирование таких кровель делают только профессиональные инженеры.

Интересно! Как правильно выбрать фотообои — идеи для дизайна интерьера

Скачать Кровля Профи

«Кровля Профи»

– программа, созданная для осуществления расчетов по потребностям в кровельном и фасадном материалах, доборных элементах, саморезах, разных видов и размеров, и дальнейшего представления схемы укладки листов по каждому скату крыши, программу Кровля Профи 8.2 скачать полную версию бесплатно и можно моментально пользоваться.

Пользователи через программу легко сделают расчет металлочерепицы «под заказ» или «со склада», одномодульной металлочерепицы, например, «Метробонда», либо натуральной черепицы, а также профнастила, листового материала, типа, шифера, фасадных материалов – сайдинга.

При этом, расчет металлочерепицы учитывает «технологически невыполнимые» листовые размеры, которые готовятся «под заказ», остатки на складе и типоряд по длинам листов на складе. Рассчитывая материал для отпуска заказчику, программа производит по листам, но предлагает такую схему кроя, что обрезки также могут быть применены в работе. То есть, программой предоставляется такой расчет укладочной схемы листов по плоскости ската кровли, фасада, что заказчик не приобретает ничего лишнего, но имеет полную спецификацию по материалам, доборным элементам, чтобы был создан полный комплект рабочего заказа, удобно скачать Кровля Профи

с ключом (кряком) бесплатно без регистрации.

Программа Кровля Профи позволяет:

– создавать и вести полное сопровождение информационной базы данных по материалам для кровли, который необходим как для рабочего персонала, так и для клиентуры;

– создавать схему по укладке листов отдельно на каждый кровельный элемент, учитывая все вырезы;

– менять высоту ряда листов, относительно любого кровельного элемента, когда листы идут в два и больше рядов;

Для чего нужны такие программы

Программа для проектирования крыши пригодится по многим причинам. Самые важные из них следующие:

1. Возможность рассчитать точное количество необходимого материала для кровли.
2. Благодаря просчетам можно понять, какая сумма средств нужна для осуществления миссии.
3. Программы позволят владельцу дома увидеть, каковой будет завершенная форма конструкции.
4. Также, с помощью подобных утилит можно определить, какая форма кровли лучше всего для конкретного здания.
5. Создание проекта и планировки крыши поможет существенно ускорить процесс постройки или реконструкции здания. Ведь когда известно количество необходимого сырья, скорость работы значительно повышается.

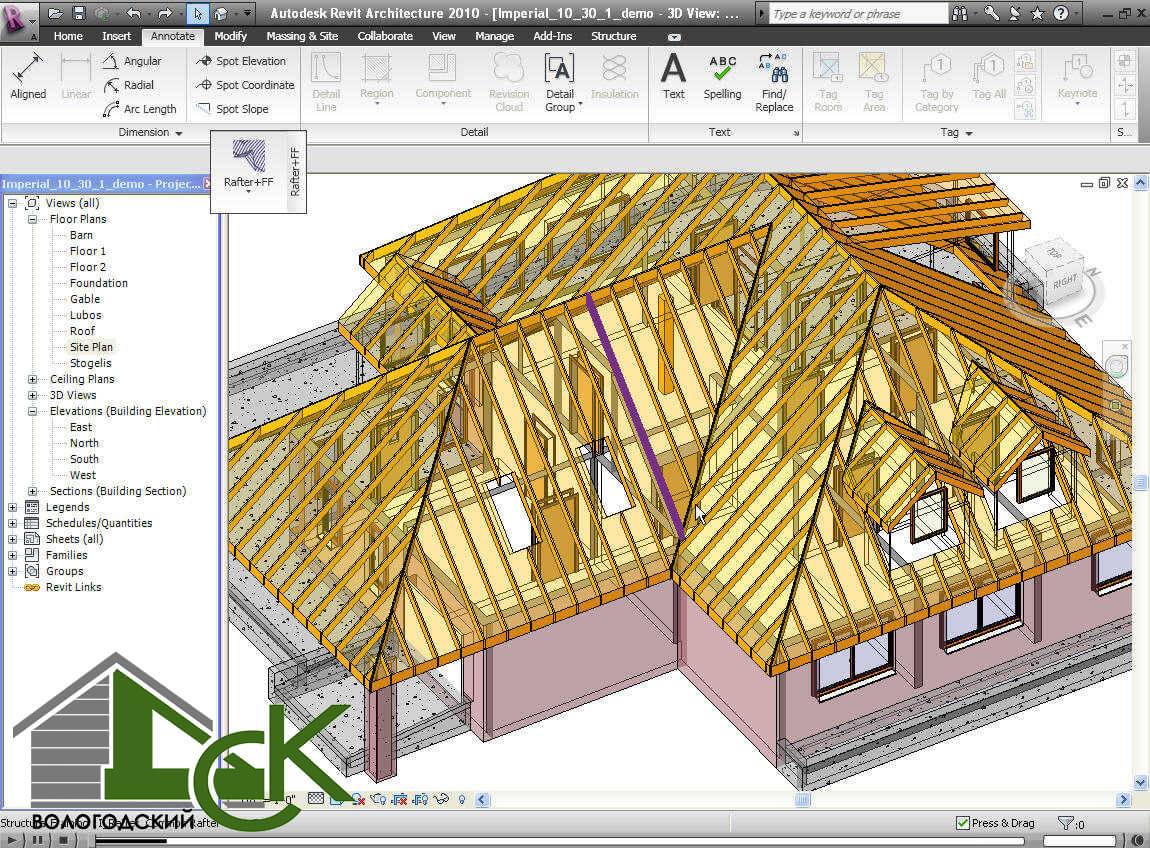

   Пример расчета кровли здания в специальной программе

6. Когда сконструирован проект, который поможет создать кровлю, сводится к минимуму возможность допущения погрешностей в процессе установления крыши.
7. Также, создание чертежей поможет незамедлительно распечатать часть будущего строения. Это поможет сократить время, потому что отпадет необходимость рисовать проект вручную.

Все эти факторы значительны и должны быть взяты во внимание. Отсюда можно сделать вывод, что программы, предназначенные для черчения кровли, важны и их стоит использовать на этапе планирования строительства или реконструкции здания

Получаем информацию

По итогу программа выдает довольно много данных. Это и чертежи и расчеты материала. Однако все они имеют очень неудобный вид для просмотра.

Учитывая это, самостоятельное проектирование кровли

такого типа требует конвертации в более удобный внешний вид. Именно для этих целей разработчики предусмотрели специальную панель в левом верхнем углу окна с чертежами. Нажимая на предложенные кнопки вы можете перевести результат в удобный для вас вид.

• Первая слева кнопка открывает еще одно окно браузера с точно такой же информацией. Так вы получите дубликат, который используют для сравнения при произведении новых вычислений.
• Чтобы сделать проект крыши дома онлайн с чертежами в развернутом виде на одной странице, нужно нажать вторую слева кнопку.
• Если вам нужна закладка с расчетами, то третья кнопка создана именно для этого.
• Нажав на изображение конверта вся полученная информация будет отправлена на указанный вами почтовый ящик.
• Последняя кнопка переводит вычисления в файл с расширением PDF, который можно скачать на ваше устройство.

Работая с такими программами необходимо понимать, что они выдают только приблизительный результат, который можно назвать начальными данными. Использовать его сразу для строительства не рекомендуется. Кровля является очень ответственным элементом здания от которого зависит жизнь и безопасность людей. Поэтому окончательное проектирование таких конструкций необходимо доверять специалистам.

Источник

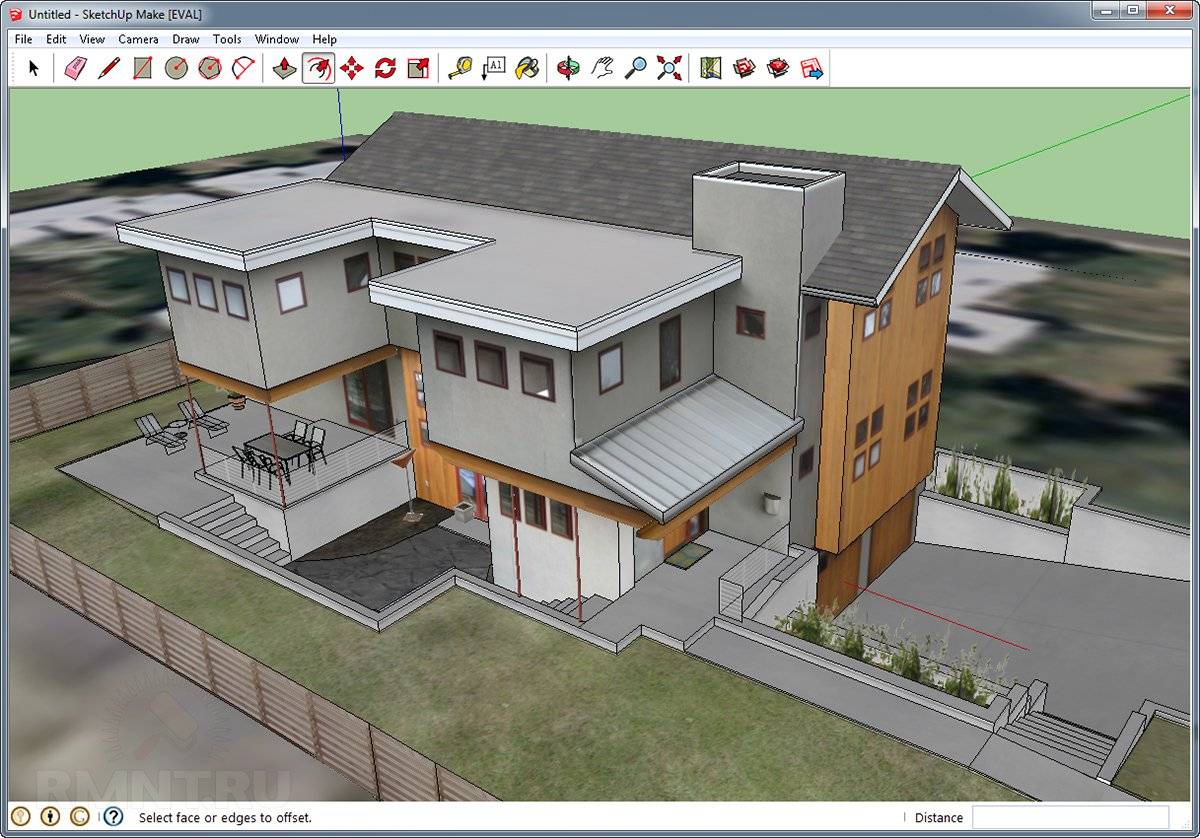

SketchUp Make

Эта программа предназначается для создания относительно простых трёхмерных объектов, позволяет не просто составить проект самого дома, но и поработать с оформлением интерьера, расстановкой мебели. Принадлежала SketchUp Make компании Google, есть также платная версия SketchUp Pro, но мы будем говорить именно о программах, которыми можно пользоваться бесплатно.

Пользователи отмечают, что SketchUp является простой программой, есть встроенный русификатор, рассчитана на новичков в области 3D-моделирования.

Помимо создания и редактирования 3D-проектов, программа позволяет работать с ландшафтным дизайном, интерьерами, заниматься виртуальной археологией, то есть моделировать исчезнувшие здания, освоить инженерное проектирование. Справочной информации очень много, SketchUp обладает простыми графическими инструментами, такими как «ластик», «кисть» и другими, может конвертировать созданные проекты в различные графические форматы.

Ещё один плюс SketchUp — возможность создать статистику расходования строительных материалов. Конструкции проектируются с точностью до миллиметра. С 2D-чертежами программа не работает.

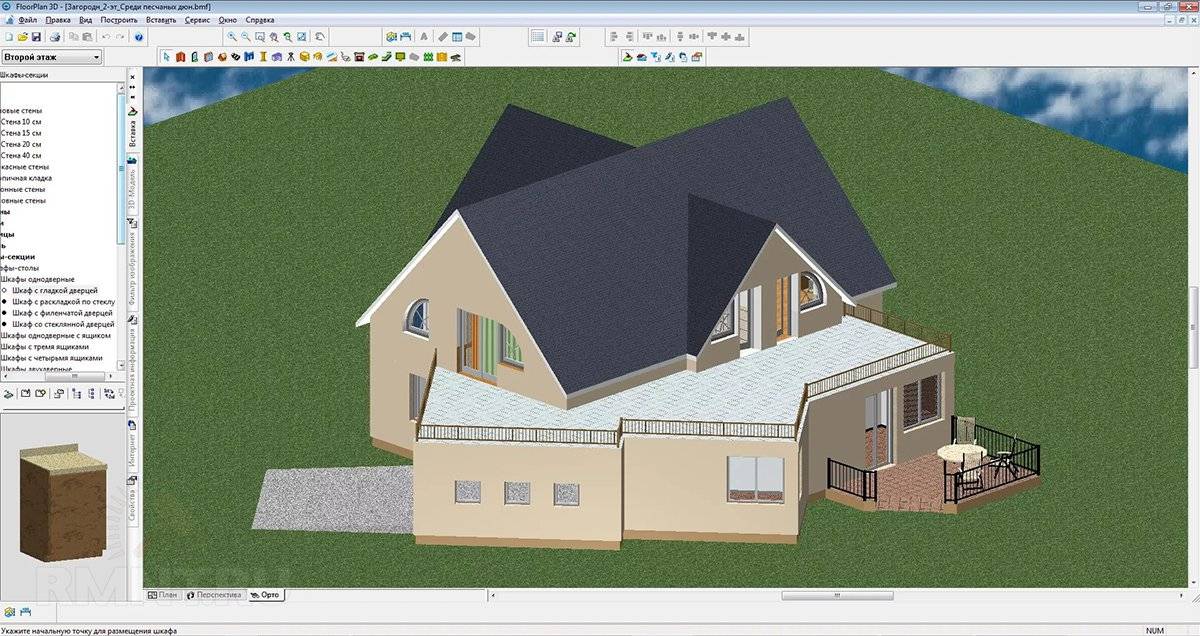

FloorPlan 3D

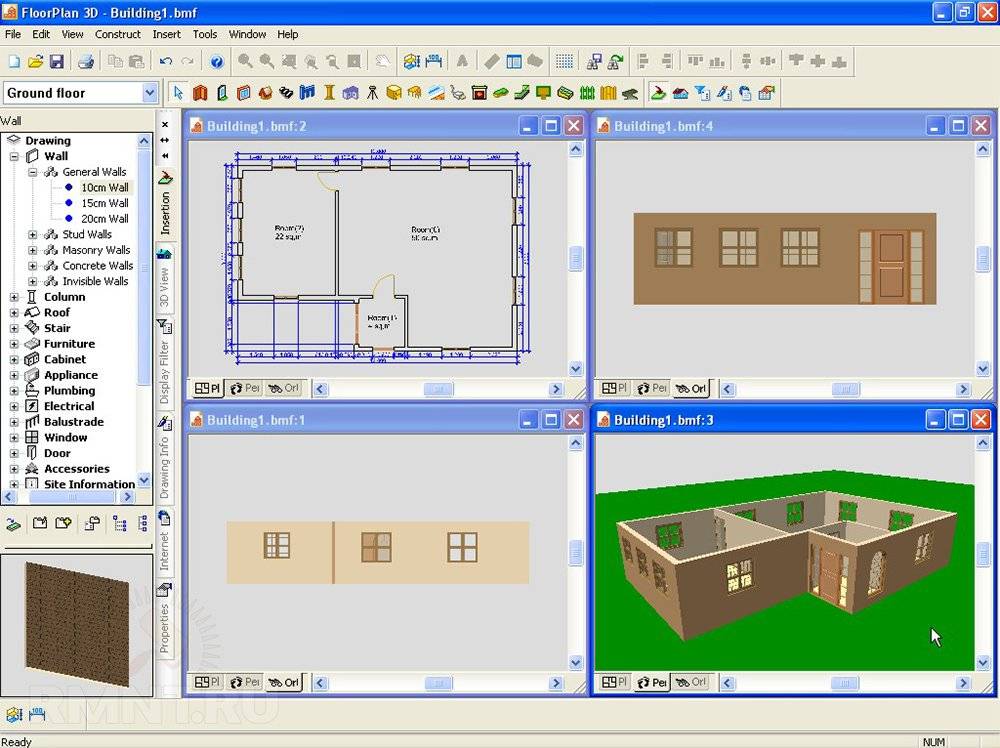

Программа с множеством функций, которые позволяют экспериментировать с трёхмерными изображениями зданий, ландшафта и интерьеров. Примечательно, что с FloorPlan 3D часто работают профессиональные дизайнеры, что говорит о её высоком функционале и преимуществах. Автоматически создаются сведения не только о количестве, но и стоимости материалов, проектируются уровни и этажи, добавляются тексты, крыши, окна и лестницы, библиотека весьма обширна. Есть несколько версий. Работает с такими эффектами, как снег и дождь, эскиз можно посмотреть под любым углом, а дизайн можно спроектировать до самых мелких деталей.

Как вычислить длину стропил двускатной крыши

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса

Данный фактор обязательно принимается во внимание при выполнении расчётов

Длина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

• расчётная нагрузка;
• сечение бруса;
• характеристика кровли;
• угол наклона крыши;
• ширина материала утеплителя.

Не рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

1. Выбирается оптимальный шаг установки.
2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
3. Полученное число округляется до целого.
4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.

Расчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (L_дд+2×L_фс) × (L_c+L_кс), где:

• L_дд – длина стены;
• L_фс – длина свеса фронтона;
• L_c – длина стропильного бруса;
• L_кс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.

Проектирование крыши: 3D программа для расчета кровли дома

Многие владельцы частных домов занимаются строительством самостоятельно. Заключительным этапом возведения здания является проектирование кровли. От правильности проектировки зависит многое: теплоизоляционные свойства, защита от внешних звуков, правильный сход снега зимой, а также эстетически привлекательный внешний вид.

Особенно внимательно стоит относиться к двум вопросам:

• конструкция крыши – скаты, высота конька, козырек и пр.;
• материалы, из которых будут сделаны перекрытия, а также внешнее покрытие.

Все этапы планировки в настоящий момент удобно выполнять на компьютере. Это относится как к самим владельцам недвижимости, которые хотят все сделать самостоятельно, так и к строительным бригадам. В этой статье мы расскажем подробнее о проектировке крыши, а также приведем примеры программ по расчету кровли.

Программы для расчета кровли

Во время строительства приходится составлять сметы, подбирать подходящие материалы и производить некоторые расчеты. Самостоятельно рассчитать параметры кровли можно с помощью специальных программ, о которых и пойдет речь в данной статье.

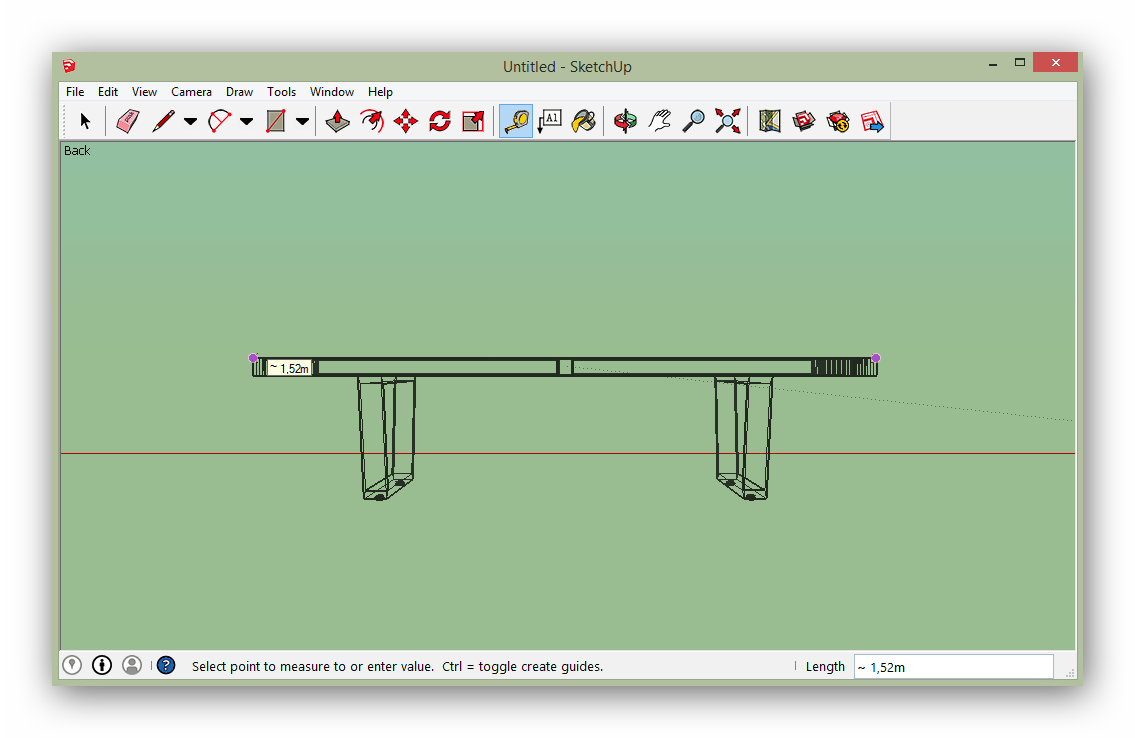

SketchUp

SketchUp от компании Google, пожалуй, самая сложная программа в нашем списке. Ее основной функционал сосредоточен на работе с трехмерной графикой. Однако встроенных функций будет вполне достаточно, чтобы осуществить простой расчет кровли. Перед покупкой рекомендуем ознакомиться с пробной версией данного софта.

Стропила

Стропила предоставляет пользователям минимальный набор инструментов и функций для выполнения поставленной задачи, однако присутствующих возможностей вполне хватает, чтобы осуществить расчет двухпролетной балки из дерева. От вас требуется только ввести в строки необходимые параметры.

RoofTileRu

Данная программа позволяет рассчитать металлочерепицу, керамическую плитку, потолки и другие плоскости. Пользователь рисует необходимое в редакторе, после чего получает подробную информацию в графическом виде. Обычно на выбор предоставляется несколько подходящих вариантов расположения. Распространяется RoofTileRu платно, однако пробная версия доступна к скачиванию бесплатно на официальном сайте разработчиков.

OndulineRoof

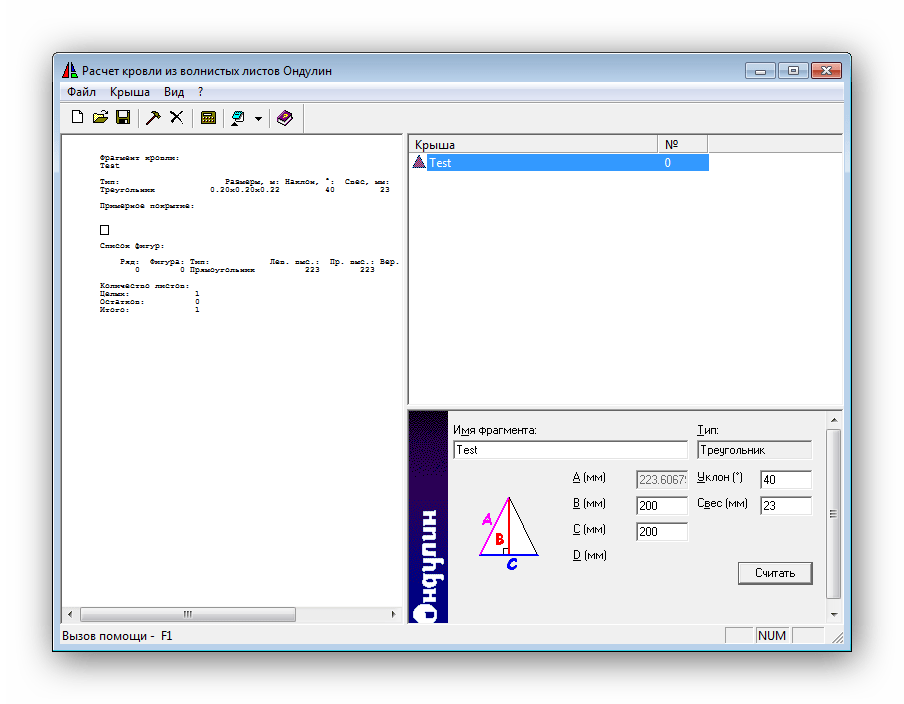

OndulineRoof предназначена для расчета нескольких фрагментов кровли. Сам процесс подготовки не займет много времени, нужно только указать тип и добавить размеры. Программа проведет обработку, а после результаты можно будет сохранить в текстовом формате. Новым пользователям рекомендуем ознакомиться со встроенным справочником с подсказками, если возникают проблемы с освоением.

Selena

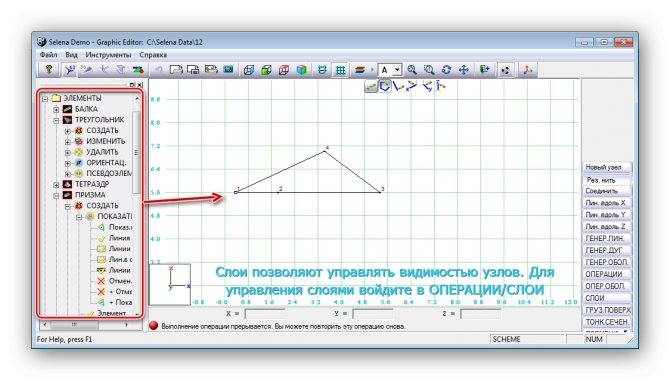

Selena собрала в себе несколько редакторов, в каждом выполняются свои определенные функции. Например, в графическом редакторе пользователь составляет схемы и чертежи, а в табличном – смету. Присутствует встроенная библиотека материалов, где собрано множество полезной информации, которая точно пригодится во время работы с программой.

Кровля Профи

Данный представитель больше подходит профессионалам, даже упор в функционале сделан именно для них. Здесь создается новый заказ, добавляются материалы и указываются размеры кровли. Программа проводит подсчеты, и результат отображается практически мгновенно. Благодаря встроенной таблице с материалами доступно составление простой сметы.

В данной статье мы разобрали несколько представителей, основная задача которых – проводить расчет кровли. Каждый софт по-своему уникален, обладает индивидуальными инструментами и возможностями. Внимательно изучите каждого, и тогда вы точно подберете что-то подходящее.

Калькулятор расчета кровли

Строительство дома требует грамотного расчета сметы. От этого зависит выбор строительного материала, процесс возведения здания или сооружения. Самостоятельно рассчитать стоимость кровли можно с помощью специальной программы.

От геометрии кровли зависит количество необходимого материала и количество доборных элементов. Чем сложнее кровля, тем больше основных и расходных материалов потребуется.

Произведите замер и внесите данные. Если конструкция кровли сложная, то ее разбивают на отдельные плоскости и замеряют все расстояния для раскроя материала и геометрического построения

При расчете особое внимание следует уделить не площади крыши, а размеру каждого ската

Ширина ската (W), м

Длина ската (H), м

Ширина ската (W), м

Длина ската 1 (H1), м

Длина ската 2 (H2), м

Ширина ската 1 (W1), м

Ширина ската 2 (W2), м

Ширина конька (W3), м

Длина ската 1 (H1), м

Длина ската 2 (H2), м

Ширина ската 1 (W1), м

Ширина ската 2 (W2), м

Длина ската 1 (H1), м

Длина ската 2 (H2), м

Ширина ската (W), м

Длина ската 1,4 (H1), м

Длина ската 2,3 (H2), м

Укажите тип софита:

Укажите тип монтажа:

Ширина карнизного свеса (k), м

Ширина лобовой доски (m), м

Каждый материал имеет свои особенности монтажа, разные доборные элементы и крепежи. Поэтому прежде чем производить расчет, надо определиться непосредственно с материалом.

Рассчитать

Над раскладкой кровли находятся переключатели профилей изделия, они позволит Вам выбрать необходимый профиль с учетом его рабочей ширины и запретных длин. Для просмотра раскладки листов на скате выберите скат, нажав на него. С помощью стрелок изменяйте длину листов в соответствии с вашей потребностью для выбранного ската.

Скат 1

Максимальная длина листа	Скат 2 Максимальная длина листа	Смещая листы, Вы можете подобрать более экономную и симметричную раскладку. Смещение листов справа (скат 1) Смещение листов справа (скат 2) Для расчёта стоимости кровельных материалов и подходящих доборных элементов, выберите необходимый продукт. С помощью фильтра вы можете выбрать интересующий Вас цвет, толщину или покрытие.	586	0,5	Safari	Голубой
Софит T4 без перфорации GL Amerika 3,0 белый	439	Белый	Ниже указаны параметры вашей кровли и количество необходимого материала с учетом запретных длин и перехлестов листов. Далее вы можете добавить товар в корзину и, при необходимости, в корзине отказаться от каких-либо элементов.
Площадь листов полезная (м.кв.)
Ширина листа полная (мм)
Ширина листа полезная (мм)

Расчет системы стропил

Если систему стропил делают из брусьев, вычисления производятся в следующей последовательности:

1. При выбранном сечении бруса необходимо рассчитать параметры укладки.
2. Производится калькуляция сечения брусьев.

После того как был выбран материал для стропил, необходимо произвести расчёт нагрузок на кровлю.

Перед началом такого расчета, необходимо нарисовать чертеж будущей поверхности . После чего можно приступать к расчету нагрузок:

• Для этого применяются специальные таблицы, по которым определяется нагрузка на 1 метр стропил.
• Рассчитывается суммарный метраж, при котором будет обеспечена нужная прочность крыши.

Теперь можно представить – насколько кропотлива и ненадежна ручная подготовка к строительным работам по устройству крыши.

Разработчики программного обеспечения позаботились о том, как улучшить и ускорить процесс не только определения параметров кровли, а главное, обеспечить требуемую точность и достоверность результатов вычислений.

Как работает программный комплекс?

Случается, что у заказчика уже есть на руках готовые рабочие чертежи крыши. И тогда для кровли расчет необходимого материала потребует минимальных затрат. Но программа позволяет выбрать различные варианты расположения кровельных материалов, а в случае, если кровля нестандартная, варианта нарезки листов под заказ.

С помощью программы можно сделать расчёты для различных типов кровельных материалов:

• металлочерепица,
• профнастил,
• ондулин,
• асбоцементный шифер,
• натуральная или мягкая черепица и т.д.

Программа также удобна при расчете материалов для отделки фасадов. Можно выбрать

• сайдинг,
• вагонку,
• композитные панели и прочее.

Программу можно настроить, так что при будущем монтаже кровли обрезки материалов также можно будет использовать для различного рода примыканий и обходов.

Точность расчета этой программы достаточно высока – до 0,001м.

Для удобства хранения баз данных предусмотрена сортировка по материалам, по клиентам, по заказам.

Программа позволяет:

1. Наглядно показать раскладку листов по крыше.
2. Выбрать из нескольких вариантов с убавлением или повышением длины листа
3. Варианты использования обрезков.

В базе данных программы есть варианты, когда невозможно изменение размеров листа.

Программа сама создает варианты и комбинации доборных элементов из 20 модификаций.

В случае если клиент еще не выбрал для себя конкретный кровельный материал, в программе есть возможность наглядно показать варианты кровли из различных материалов. Например, клиент может переключать типы кровель, применительно к своему заказу, с металлочерепицы на металл, на шифер и так далее.

Все расчёты будут храниться в архиве программы и в любой момент могут быть выведены на печать:

• габариты и площадь скатов крыши;
• план укладки листов на любом скате с расстановкой их размеров;
• необходимый объём материала и его стоимость;
• схема раскроя кровельного материала при доставке «со склада» и листового материала;
• процент остатков как для любого ската, так и для перекрытия в целом ;
• углы наклона скатов ;
• суммируются размеры сторон и сопряжений;
• расчет суммы материалов Заказа.

При расчетах программа учитывает, что конек обязательно будет верхней границей крыши, а карниз нижняя граница. Варианты раскладки могут меняться, но всегда снизу вверх.

В расчетах программы учтены общая и монтажная ширина листа, нахлесты. Также учитываются коньковые перекрытия и совмещения черепичного рисунка.

Работа программы учитывает все технологические вырезы и заранее подбирает доборные элементы. При этом суммируется длина сторон всей кровли и по каждому элементу отдельно.

Как теперь можно увидеть, пользование программным комплексом намного упрощает расчеты при выборе различных типов кровельных материалов, а также позволяет произвести их раскладку по поверхности крыши. В результате работы компьютерной программы можно будет с большей достоверностью выбрать и тип кровли и увидеть результаты внешнего вида дома еще до начала монтажных работ.

Какие программы для проектирования крыш существуют

Раньше строители перед тем, как приступить к работе по оборудованию крыши домов, должны были нарисовать схему. На основании рисунка осуществлялись замеры необходимых параметров, которые переносились на предварительно подготовленный план, нанесенный на лист бумаги. Людям современности повезло.

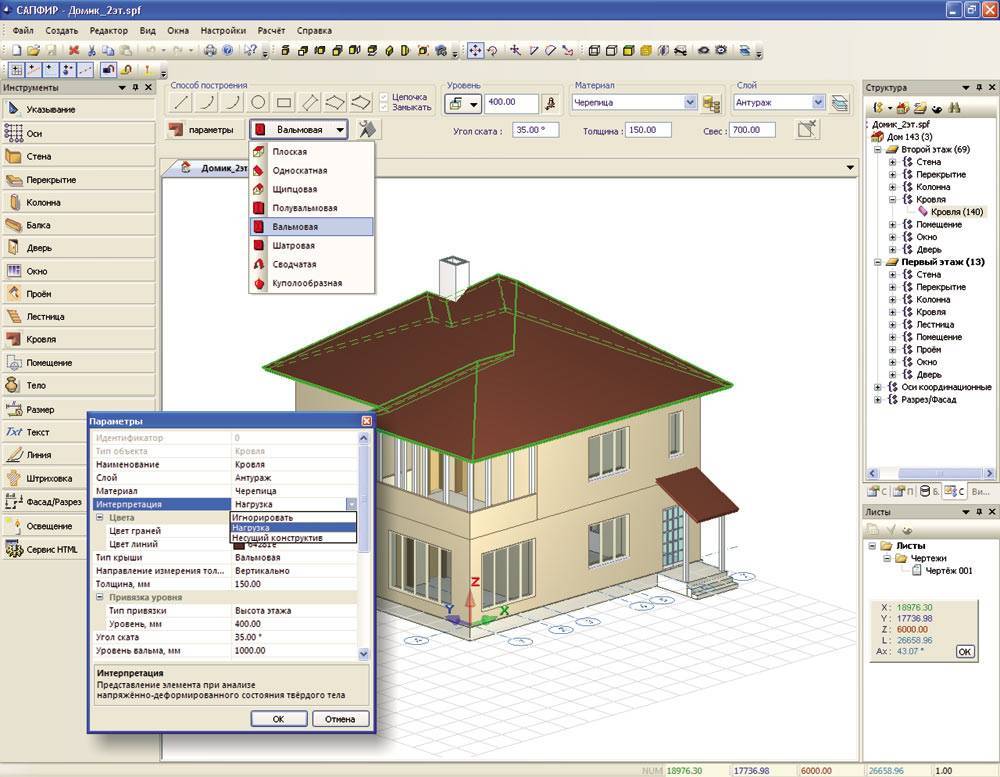

Интерфейс программы для расчета стропил кровли

Ведь есть специальные утилиты, которые самостоятельно все просчитают, главное корректно указать параметры. Стоит понимать, какие функции возможно выполнить с тем или иным софтом, чтобы подобрать для себя тот, который максимально комфортен.

Автокад

Программа с начала своего выхода начала пользоваться высокой популярностью.

В видео показывается процесс расчета кровли в программе Автокад.

Преимущества

1. В программное обеспечение вшиты объекты различной формы, с помощью которых можно сконструировать структуры, которые подойдут под конкретный случай.
2. Утилита позволяет просмотреть созданные объекты в 2D и в 3D режиме архитектурной визуализации.
3. Также, можно распечатать созданный чертеж, чтобы обустроить крышу по всем параметрам.
4. Внутри утилиты имеется набор всех необходимых инструментов, которые понадобятся для создания самых разнообразных объектов.
5. С помощью программы Автокад можно создавать презентационные и рекламные ролики, которые помогут заказчику в совершенстве понять, как будет выглядеть кровля его дома.
6. В программу можно загрузить подготовленные файлы, созданные в программе Excel или же заснятые на фотоаппарат. После загрузки файлов, можно работать с ними, совершенствуя с помощью утилиты Автокад и добавляя необходимые для создания проекта элементы.

Интерфейс программы Автокад для расчета кровли дома

Недостатки

Для того чтобы программа полноценно и без сбоев работала, необходимо уточнить, совместима ли выбранная версия с программным обеспечением, установленным на компьютер.

Кровля Профи

Данная утилита чаще всего используется компаниями, которые указывают услуги строительства разным потребителям.

Интерфейс программы Кровля Профи

На этапе подготовки к строительству, не зависимо от того 1 или 3 этажа в здании планируется возводить, Кровля Профи поможет подсчитать, какое количество материалов необходимо для осуществления миссии, в частности, для крыши сооружения.

Преимущества

1. Удобный интерфейс.
2. Четкое понимание того, сколько сырья требуется закупить для качественного выполнения работы.
3. Программа четко просчитает, каким образом максимально экономно использовать материал, чтобы даже отрезки были пущены в дело.
4. После создания проекта, программа для расчета крыши выдает готовый чертеж, на основании которого можно осуществлять возведение конструкции кровли здания.

SmartDraw

SmartDraw — сайт для создания разного типа схем, графиков, чертежей, планов и т.д.
Сервис предлагает множество готовых шаблонов для старта нового проекта, в том числе специальные образцы
для ландшафтного дизайна: общая планировка участка, зоны для пикника, патио, парк, задний дворик, сад.
Каждый макет можно настроить под свои нужды, добавляя или удаляя элементы.

Встроенный редактор не может похвастаться продвинутыми функциями — здесь нет текстур
для земляных покрытий и 3D-объектов, только черно-белые объекты, которые нужно дорабатывать вручную. Но
благодаря инструментам рисования в нем можно создать простенький 2D-чертеж. Сервис платный — подписка на
месяц стоит $9.95, новым пользователям доступно 7 дней пробного периода.

Особенности:

• Создание проектов по готовым шаблонам или вручную.
• Налаженная работа со слоями и объектами: позиционирование, группировка, блокировка, прозрачность.
• Создание многостраничных документов.
• Добавление аннотаций, заметок, комментариев.
• Сохранение в форматах PNG, JPG, PDF, SVG, Visio, Office.

Плюсы:

• Много шаблонов для различных целей.
• Можно встраивать картинки с жесткого диска.
• Макет можно быстро переслать, создав ссылку, или распечатать.

Минусы:

• Неудобный интерфейс на английском языке.
• Требуется обязательная регистрация.
• В бесплатной версии проекты сохраняются с водяным знаком.

Программа по проектированию Planner 5D

Одна из популярнейших архитектурных онлайн программ, специализированных на планировке городского и загородного жилья. Здесь не требуют регистрации. Работать можно с уже готовыми шаблонами или вести проектирование с чистого листа.

Planner 5D не ограничивает пользователя в количестве создания комнат и форме их планировки. Здесь можно поработать над многоэтажными строениями. В большом разнообразии предложена мебель и растения.

Интерфейс программы Planner 5D

Однако не все имеющиеся в программе проектирования объекты используются бесплатно. За получение разового доступа к полной базе макетов придется заплатить около 5$, поэтому многие пользователи предпочитают сразу же приобретать постоянный доступ к каталогу, который стоит 20$.

Полная база макетов программы платная

Программные разделы

Их, также как и в предыдущей версии, четыре:

1.​ Rooms. Раздел программы, где выбирается вид комнат, их количество и определяется метраж. Есть возможность изменения цветовых и структурных параметров объектов.

2.​ Constructions. Эта часть отвечает за проектирование в домах окон, лестничных пролетов, дверных проёмов.

3.​ Interior. Помощник в расстановке предметов интерьера, включая технику.

4.​ Exterior. Содержит комплект дополнительных дворовых пристроек и построек.

5.​ Программа проектирования домов Planner 5D позволяет просматривать готовые решения в формате 3D и сохранять полученные макеты в памяти своего ПК.

Разделы программы для проектирования домов

Из положительных моментов следует отметить скорость ведения работ. Минусом ресурса пока остается низкая реалистичность и недостаточный уровень профессиональности.
