Особенности и применение хомутовых строительных лесов

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Для работы потребуется:

• брус 100х100 мм;
• доски толщиной 30 мм;
• доски сечением 100х50 мм;
• гвозди;
• молоток;
• уровень;
• рулетка;
• дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

основные преимущества и применение на практике + Видео

Почему стоит выбрать их?

Леса хомутовые строительные дают возможность проводить работы на объектах с фасадами любой сложности: купала, колонны, карнизы, арки. В своем использовании они мобильны и удобны, позволяют свободно перемещаться на ремонтных и строительных объектах. Достигается это благодаря пространственно-ярусной системе, которая монтируется из отдельных элементов, таких как стойки, связи и хомуты

Такая система легко разбирается и собирается, что очень важно для мобильности выполняемых работ.Главным преимуществом таких лесов является простота конструкции, чем не отличаются другие виды строительных лесов. Хомуты легко можно крепить в любом нужном месте на профиле

Такая система позволяет свободно менять расстояние между вертикальными стойками, как в высоту, так и в ширину. Этот фактор является наиболее важным в выборе лесов для строительства. Существует два вида хомутовой конструкции: профессиональная, которая собираются из труб диаметром два дюйма, и облегченная – состоит из профиля диаметром 1.5 дюйма.

Другие виды конструкций

Также часто применяются леса клиновые строительные. Они необходимы для тех же целей, что и хомутовые леса, но имеют другую конструкцию. Название происходит от особенности фиксации элементов, которые соединяются клином. Такая система имеет следующие преимущества: патентованное крепление очень крепкое, устойчивость к большим нагрузкам, высокая скорость монтажа при минимальных затратах сил. Используется такая конструкция в следующих сферах:

• при монтаже опорных конструкций;
• строительстве и возведение различных строений;
• при работах по внешней отделке;
• при строительстве и ремонте кораблей, и так далее.

Однако существует вид лесов, который объединяет в себе лучшие качества хомутовых и клиновых систем – клино-хомутовые строительные леса. Это легко разборная конструкция, позволяющая устанавливать настил на любой высоте. Используется как для внутренних, так и для наружных работ в сооружениях любого типа. Леса клино-хомутовые обладают такими преимуществами:

• монтаж производится очень легко и быстро;
• настил можно располагать без шага на любой высоте;
• низкая цена ввиду малой металлоемкости;
• возможность свободно перемещать леса по строительной площадке.

Леса хомутовые – точный расчет

Расчет хомутовых лесов является важным этапом, ведь неверные вычисления могут надолго затормозить планы работ и вызвать дополнительные финансовые затраты. Производить расчет лучше доверить специалисту. Но на сегодняшний день многие сайты представителей различных фирм имеют специальные калькуляторы, которые позволяют самостоятельно рассчитать леса.Чтобы сделать это, необходимо, во-первых, вычислить длину и высоту собираемой конструкции. Для этого нужно абсолютно четко знать, для каких работ будет использована хомутовая конструкция. Во-вторых, выбирается серия конструкции, например, ЛХ-60. Этот фактор определяет максимально допустимую высоту конструкции. Далее определяется необходимое количество маршей и рабочих ярусов настила.Все эти данные вводятся в специальный калькулятор, и вы получаете необходимые цифры. Сделать такие подсчеты не составляет большого труда. Но если вы не уверены в своих навыках, то лучше обратитесь к специалисту. Он даст вам точный ответ о необходимом количестве лесов.

Инвентарные леса — что это такое

Само понятие «инвентарные» строительные леса означает полное соответствие утвержденным стандартам. Они обеспечивают безопасность и эффективность рабочих благодаря устойчивости конструкции и удобству перемещения по площадке. Леса устанавливаются вдоль стены и обеспечивают возможность работы по отметкам с шагом в 2 метра в высоту.

Высота сборки каждого вида строительных лесов отличается в зависимости от типа. Например, популярные у строителей и ремонтных организаций леса ЛРСП-200 собираются на высоту до 40 метров. Это аналог лесов ЛСПР-40, только в первом случае цифра означает нормативную нагрузку, которая равна 200 кгс/м. Во втором — максимальную высоту сборки, которая равна 40 м.

Есть облегченные инвентарные леса рамного типа ЛР-20, которые применяются ремонтными бригадами и частными лицами для хозяйских нужд, а также для работы снаружи и внутри помещений. Максимальный «потолок» сборки ЛР 20 — 20 метров.

Хомутовые строительные леса

Это специальная конструкция из стоек и труб, скрепленная хомутами (поворотного или неповоротного типа).

Работы с помощью данного типа строительных площадок можно производить на высоте не более 60 метров. Область применения:

• фасады любой сложности, включая карнизы, арки, колонны и балконы;
• организация каменной кладки стен (до 20 м в высоту).

Этот тип приспособлений более прочен, по сравнению с рамной конструкцией. Другим преимуществом лесов и люлек такого типа можно считать довольно мобильное устройство конструкции, позволяющее производить их сборку по-разному, учитывая сложность объекта.

Однако именно эту особенность можно отнести и к недостаткам: сборка конструкции сложна и занимает много времени. Да и нагрузки рекомендованы в пределах 250 килограмм на 1 кв метр, высотные характеристики также оставляют желать лучшего. Ценовая доступность – средняя.

Самостоятельное изготовление вспомогательных приспособлений

Своими руками можно сделать строительные леса из древесного материала, для этого необходимо подготовить чертежи и строго следовать определенной технологии, что обеспечит безопасность их применения:

• закупка и подготовка расходных материалов и инструментов;
• составление предварительного проекта с учетом размеров;
• сборка каркаса, согласно готового проектного решения;
• обустройство настила из горизонтально закрепленных досок;
• фиксация поперечных перекладин, обеспечивающих устойчивость;
• дополнение лесов фиксирующими элементами в местах стыков.

После сборки вспомогательных строительных конструкций необходимо тщательно обработать деревянные поверхности антисептическими средствами, что гарантирует длительный срок их эксплуатации и защиту от техногенных и механических воздействий.

Зная, как сделать строительные леса, можно самостоятельно изготовить надежные и прочные приспособления, обеспечив практичную экономию семейного бюджета, без необходимости покупки готовых изделий.

• Виды гидравлического аварийно-спасательного инструмента
• Ремень стяжной с храповым механизмом — советы по выбору и строение механизма для крепления грузов

• Как выбрать строительное правило — пошаговая инструкция по выбору и применению инструмента

Подготовительный этап

Перед тем как приступить к монтажу руководством организации, ведущей работы на объекте, назначается лицо, ответственное за производство работ, которое должно обладать специальными знаниями и навыками. Именно под его контролем будет проходить процесс установки.

Ответственный производитель работ обязан:

• изучить конструкцию строительных лесов и особенности места их установки;
• произвести приемку комплекта оборудования со склада, проверить его комплектность и исправность;
• разработать схему установки лесов для обслуживаемого объекта;
• убедиться в наличии у монтажников допусков, которые разрешают им проводить работы на высоте;
• провести инструктаж монтажников по технике безопасности, а также ознакомить их с устройством конкретной модели лесов и схемой сборки.

На этапе предварительных работ также необходимо:

установить временные защитные ограждения вдоль границы опасной зоны, размеры которой рассчитываются согласно СНиП 12-03-2001 «Техника безопасности в строительстве» Ч.1 «Общие требования» и СНиП 12- 04-2002 «Техника безопасности в строительстве» Ч.2 «Строительное производство». Так, для лесов высотой 30 метров ширина опасной зоны должна составлять не менее 7 метров

Если на леса навешивается защитная сетка, разрешается не обозначать границы опасной зоны;

вывесить знаки, предупреждающие о ведении высотных работ, руководствуясь требованиями ГОСТ 12.4.026, а также знаки с указанием схем перемещения рабочих, размещения грузов и максимально допустимой нагрузки;

доставить к месту установки полностью проверенный и исправный комплект строительных лесов;

установить и проверить исправность оборудования, необходимого для сборки лесов (крышевой кран, электролебедку и др.) – при этом важно следовать рекомендациям производителя грузоподъемных механизмов;

провести проверку страховочных поясов и заменить неисправные, если таковые имеются;

подготовить площадку для установки вспомогательной конструкции.

Хомутовые леса ЛХ 80-В – ООО “КСК”

Хомутовые леса ЛХ-80-В позволяют производить отделочные и ремонтные работы, а также каменную кладку на высоте до 80 метров при максимальной допустимой нагрузке 200 кг/м². Благодаря их универсальности, они позволяют производить работы на фасадах таких геометрически сложных форм, как:

• купола;
• балконы и лоджии;
• карнизы;
• ниши и т.д.

Выпускается 2 вида стоек хомутовых лесов – облегченные (48мм.) и усиленные (57мм.), которые применяются в зависимости от типа строительных работ.

Строительные леса хомутового типа изготавливаются в соответствии с ГОСТ и ТУ 5225-001-18171908-2014.

Расчет стоимости хомутовых лесов ЛХ 80-В

Расчет всех видов лесов

ПОКАЗАТЬ/СКРЫТЬ ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ

Настил

Планка под кронштейн

Связи (только для ЛХ 80-УС)

Перетащите бегунок вправо и получите скидку 15%

Площадь лесов

0м²

Технические характеристики

Основные характеристики клиновых лесов ЛХ 80-В.

Максимальная высота лесов	80 м.
Высота яруса	регулируемая
Шаг яруса вдоль стены	1,5 / 2 / 2,5/ 3 м.
Используемая труба	48*3 мм.

Конструкция хомутовых лесов

Конструкция хомутовых лесов – это каркасно-ярусная система, включающая соединенные между собой трубчатые элементы:

• стойки;
• поперечины;
• продольные связи;
• диагональные связи.

Вертикальные стойки соединяются между собой способом крепления “труба в трубу”, остальные узлы соединения трубчатых элементов выполняются при помощи хомутов.

При работах, подразумевающих кирпичную кладку, устанавливают усиленные стойки.

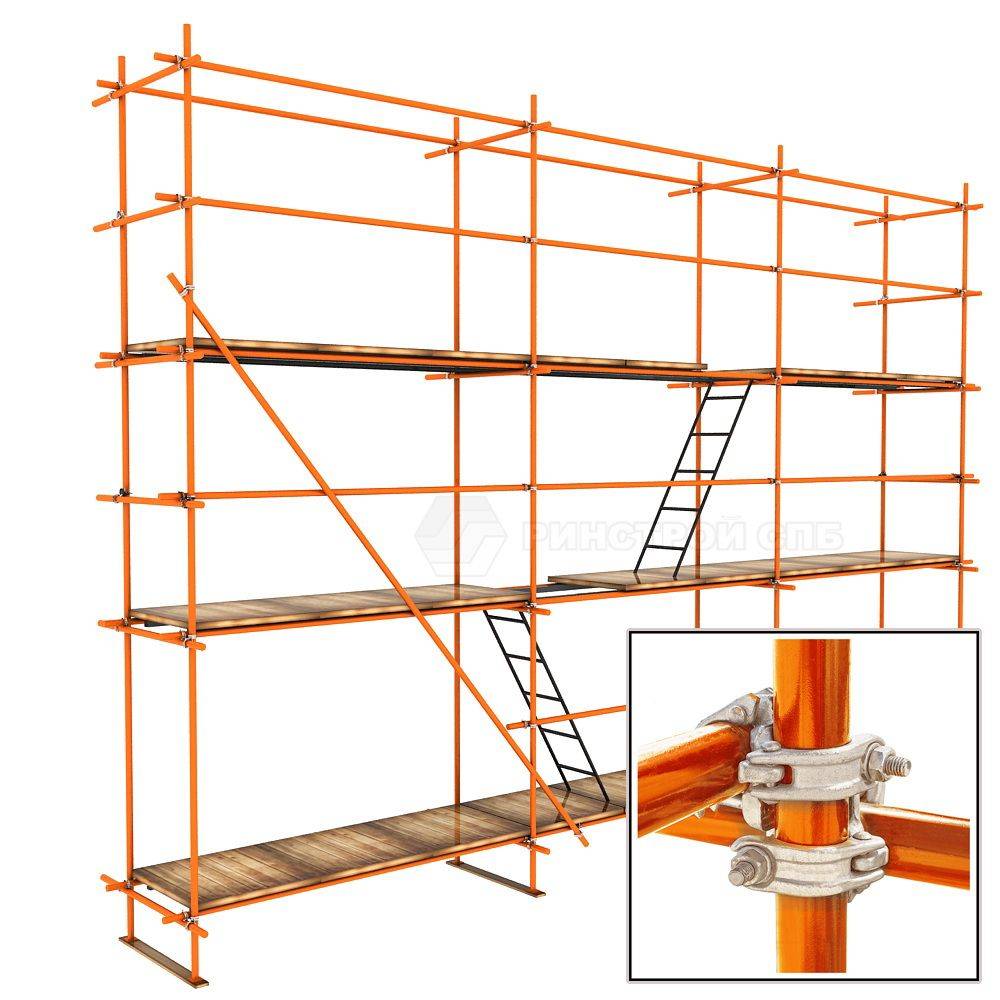

1. Стойка вертикальная
2. Связь горизонтальная
3. Поперечина
4. Подпятник
5. Настил
6. Узел соединения, хомут

Особенности конструкции и комплектация

Эксплуатационные характеристики хомутовых лесов ЛСПХ-60 определяются особенностями их конструкции. В комплект входят:

• Вертикальные стойки.
• Поперечные и диагональные связи.
• Опорная пята, принимающая нагрузку и передающая ее на грунт.
• Винтовые опоры, применяемые в том случае, если леса ставятся на неровный грунт.
• Поворотные и неповоротные с помощью которых отдельные элементы (стойки, связи, поперечины) соединяются между собой.
• Анкерные крепежи для закрепления лесов на фасаде.

Использование соединения с помощью хомутов в конструкции лесов обеспечивает их высокую надежность, гарантирует безопасность людей, работающих на большой высоте, но оно же осложнило процесс монтажа, увеличив трудоемкость этого процесса. На первом этапе разрабатывается схема монтажа, в соответствие с особенностями выполняемых работ и геометрией фасада здания. Собирать хомутовые леса могут только строители, обладающие необходимой квалификацией, после сборки конструкция должна быть принята и проверена.

Особенности штыревых лесов

В отличие от рамных, штыревые леса не имеют модульной структуры, так как оборудование используется на фасадах со сложной геометрией. Сборка осуществляется с помощью наваренных на трубчатые элементы штырей и не требует дополнительного крепежа. Строительные леса штыревого вида производятся по типовым чертежам, а их размеры зависят от допустимой рабочей высоты:

• ЛШ-50, позволяющие работать на высоте до 50 м, производятся из стальных труб диаметром 48 и толщиной стенки 3 мм. Высота секции составляет 2 м, длина находится в пределах о 1.5 до 3.0 м, ширина прохода может составлять 1.0, 1.5, 2.0 м.
• Э-507 — леса обеспечивают работу на высоте до 60 м, производятся из трубы диаметром 57 и стенкой 3.5 мм. Ширина прохода у такой конструкции составляет 1.6 м.

Леса штыревого типа зарекомендовали себя как одни из наиболее надежных, обладающих большим рабочим ресурсом и позволяющих выполнять все виды строительных работ, в том числе и кладку на максимальной высоте.

Виды крепежа

Важным моментом при установке конструкции лесов является их крепление. Неправильно закрепленные элементы — это не только опасность для монтажников, но и для проходящих мимо строительного объекта прохожих, проезжающих машин.

Второй момент — необходимость соблюдения определенной дистанции для возможности монтажа отделочных материалов. Для решения данных проблем используют специальный крепеж для сборных строительных лесов, при помощи которого можно не только собрать саму конструкцию, но и надежно зафиксировать её к стене.

Важно: любой крепеж для строительных лесов, который используется для фиксации, должен быть максимально прочным и использоваться только по прямому назначению. Нельзя надеяться на чудо и проверять выдержит ли конструкция, т.к

это чревато гибелью людей.

Поворотные и неповоротные хомуты

В зависимости от производителя внешний вид таких хомутов может отличаться, но принцип фиксации у всех один. Неповоротный хомут — это жесткая конструкция, состоящая из пары хомутов для металлической трубы с единым основанием. Угол такого хомута, как правило, 90 градусов.

Хомутовые изделия различаются по диаметру труб, которые возможно зажать при помощи такого хомута. Зажимной механизм нормального хомута для строительных лесов должен изготавливаться из прочного металла, с одной стороны фиксироваться на неразборный шплинт, с другой — на болтовое соединение.

Поворотный хомут отличается от неповоротного возможностью регулировки положения зажимных механизмов. Он состоит из пары отдельных креплений для труб, соединённых при помощи неразъемного поворотного механизма.

В продаже можно встретить хомуты, которые имеют различный диаметр зажима для левой и правой части. Это необходимо для тех случаев, когда продольные соединительные трубы имеют диаметр меньше стоечных.

Соединительные муфты

Деталь используется для фиксации места соединения рамных лесов, удлинения труб. Муфта изогнута по форме трубы и имеет несколько болтовых соединений для фиксации. Такая конструкция обеспечивает жесткое крепление. Муфты разделяются по диаметру захвата.

В хомутовых лесах монтаж к стене здания производится при помощи стеновой опоры. Соединить опору с поперечными связями можно при помощи муфты подходящего диаметра.

Кронштейны

Кронштейны предназначены для фиксации любого типа строительных лесов к стене. Одна сторона крепежа имеет загиб под прямым углом, на конце которого предусмотрено отверстие для крепления конструкции к стене при помощи анкерного соединения.

Составляющие конструкции хомутовых лесов

Благодаря наличию универсальной связи между отдельными модулями такие леса можно устанавливать по любой ломаной линии, длина которой зависит лишь от длины продольных стоек.

Обязательными составными частями хомутовых лесов являются:

1. Стальные вертикальные стойки несущего типа. Они могут быть взаимозаменяемы между собой. Основные стойки производятся длиной 4000 мм, вспомогательные (доборные) – 2000 мм. Возможно совместное использование в одном модуле тех и других.
2. Диагональные связи, которые предназначены для повышения жёсткости конструкции по обеим осям. Учитывая размеры рамы, собираемой с применением основных и доборных стоек, длина связей составляет 3700, либо 5300 мм.
3. Ригели – поперечные стойки, которыми соединяются между собой, и увеличивают устойчивость хомутовых лесов в горизонтальном направлении.
4. Лестницы, при помощи которых осуществляется сообщение между отдельными ярусами. Стандартная длина лестниц составляет 2000 и 2380 мм. Крепление лестниц производится при помощи навесных крюков, которые с противоположной стороны устанавливаются на ригель. Нижняя часть лестниц располагается непосредственно на настиле.
5. Настилы, формирующие каждый ярус. Производятся из древесины хвойных пород качеством не ниже второго сорта. Габариты настилов 500×2000 мм и 750×1200 мм. Толщина досок для минимизации прогиба не может быть менее 25 мм.

Общие технологические возможности лесов составляют:

• По предельной несущей способности – не ниже 240…250 кг/м 2 ;
• По предельной высоте применения – до 60…80 м;
• По нагрузке на горизонтальные элементы и настил – до 600 кг.

Для изготовления всех металлических деталей хомутовых строительных лесов используется сталь марок не ниже Ст.3 и Ст.4 по ГОСТ 380.

Главные правила монтажа строительных лесов

1. Выбор и подготовка площадки

Работы по сборке и установке строительных лесов начинаются с подготовки места. Определившись с площадкой, необходимо произвести ее подготовку: уборку мусора, а в зимнее время — снега и наледи. В зависимости от будущего размера оборудования, ширина площадки не может составлять менее одного метра.

В случае наличия перепадов поверхности необходимо предварительное выравнивание (доски, бетон, блоки) и утрамбовывание грунта (рыхлый и влажный грунт требуется присыпать щебнем или битым кирпичом). Для осуществления данного вида подготовительных работ нужно использовать строительный уровень (продольное и поперечное горизонтальные направления).

Если существует угроза подмыва основы грунтовыми водами, обязательна организация отвода стока.

Также при осуществлении любых работ по правилам безопасности следует разместить ограждающие приспособления и предупреждающие знаки.

2. Непосредственный монтаж

До начала сборки и установки необходимо определить ответственных лиц за выполнение каждого этапа (приемка комплектующих, сборка, контроль и сдача в эксплуатацию).

При монтаже строительных лесов рекомендуется соблюдать следующие правила:

• началу работ предшествует изучение схемы, определение этапов сборки, конструктивных особенностей здания;
• установка осуществляется исключительно в соответствии с инструкцией или схемой;
• начинать монтаж необходимо с угла сооружения;
• для установки башмаков и опор требуется использовать прокладки из досок (толщиной в четыре и более сантиметра);
• соединения вертикальных деталей выполняются по схеме «папа-мама»;
• в зависимости от типа лесов определяются виды соединения горизонтальных и вертикальных связей;
• начальные четыре стойки и рамы монтируются без лестницы (проходные);
• контроль сборки по вертикали производится с помощью отвеса;
• следующий ярус устанавливается аналогично первому и закрепляется анкерами и заводскими трубками в шахматном порядке с шагом в четыре метра;
• снаружи леса поэтапно затягиваются строительной сеткой.

Эксплуатировать оборудование можно только после получения от компетентной комиссии акта приема-сдачи выполненных работ.

Монтаж лесов

Подготовительный этап

Перед тем как приступить к монтажу руководством организации, ведущей работы на объекте, назначается лицо, ответственное за производство работ, которое должно обладать специальными знаниями и навыками. Именно под его контролем будет проходить процесс установки.

Ответственный производитель работ обязан:

• изучить конструкцию строительных лесов и особенности места их установки;
• произвести приемку комплекта оборудования со склада, проверить его комплектность и исправность;
• разработать схему установки лесов для обслуживаемого объекта;
• убедиться в наличии у монтажников допусков, которые разрешают им проводить работы на высоте;
• провести инструктаж монтажников по технике безопасности, а также ознакомить их с устройством конкретной модели лесов и схемой сборки.

На этапе предварительных работ также необходимо:

установить временные защитные ограждения вдоль границы опасной зоны, размеры которой рассчитываются согласно СНиП 12-03-2001 «Техника безопасности в строительстве» Ч.1 «Общие требования» и СНиП 12- 04-2002 «Техника безопасности в строительстве» Ч.2 «Строительное производство». Так, для лесов высотой 30 метров ширина опасной зоны должна составлять не менее 7 метров

Если на леса навешивается защитная сетка, разрешается не обозначать границы опасной зоны;

вывесить знаки, предупреждающие о ведении высотных работ, руководствуясь требованиями ГОСТ 12.4.026, а также знаки с указанием схем перемещения рабочих, размещения грузов и максимально допустимой нагрузки;

доставить к месту установки полностью проверенный и исправный комплект строительных лесов;

установить и проверить исправность оборудования, необходимого для сборки лесов (крышевой кран, электролебедку и др.) – при этом важно следовать рекомендациям производителя грузоподъемных механизмов;

провести проверку страховочных поясов и заменить неисправные, если таковые имеются;

подготовить площадку для установки вспомогательной конструкции.

Это интересно: Как выбрать перфоратор для дома

Конструкция и исполнения

Во многих отраслях техники принято считать – простота всегда является символом надёжности. Рамные строительные леса чрезвычайно просты. Они представляют собой горизонтальную раму, изготавливаемую из стальных труб, жёсткость которой усиливается с помощью связей. Такие связи выполняют также функции ограждения для персонала, работающего на лесах. Отдельные секции лесов рамного типа соединяются между собой при помощи фиксирующих замков, по большей части флажкового типа. Естественно, что сообразно назначению на каждых горизонтальных стяжках рамы предусмотрена укладка деревянного настила. Настил часто снабжается люками для возможности вертикального сообщения между отдельными секциями.

Надёжность рамных лесов обеспечивают их опоры. Они могут быть нерегулируемыми, на обычном сварном подпятнике из толстолистовой строительной стали. Современные конструкции оснащаются регулируемыми по высоте опорами, основной частью которых является винтовой механизм с применением упорной резьбы по ГОСТ 10177-82 или трапецеидальной резьбы по ГОСТ 24737-81. Упорная резьба используется чаще, поскольку позволяет уравновешивать не только осевые, но и радиальные нагрузки, неизбежно возникающие в процессе эксплуатации лесов.

Классификация рамных лесов может быть выполнена по следующим параметрам:

1. По типу рамы. Различают проходные рамы трубчатого типа (толщина стенки трубы зависит от высоты лесов и от предельно допускаемой нагрузки на них) и рамы с лестницами, предназначенными для движения производственного персонала. При этом основными являются проходные рамы, а лестничные оформляются в виде вставок, располагаемых с определённым интервалом.
2. По типу связей, которые могут быть горизонтальными и диагональными. Несмотря на некоторые ограничения действий рабочих, диагональные рамы используются чаще, поскольку обеспечивают повышенную жёсткость и безопасность.
3. По исполнению крепления лесов к фасаду здания или сооружения. Кронштейны крепления могут быть одноразовыми, с применением массивных дюбелей, которые пристреливаются к поверхности, либо – что чаще – анкерными, которые легко извлекаются при переустановке лесов на новое место своего применения.
4. По типу досок настила. При перемещении по лесам массивных грузов или строительных инструментов применяется стальной перфорированный настил, в остальных случаях предпочтительнее доски из сосны или ели, без дефектов структуры и с влагонепроницаемой пропиткой. Иногда заказываются и комбинированные типы настилов, где деревянные элементы соседствуют с металлическими.

Соответствие нормативам и ГОСТам

Инвентарное строительное оборудование обязательно выпускается, устанавливается и эксплуатируется в соответствии с действующими в нашей стране нормативными документами. Это гарантирует эффективность использования лесов, их долговечность и безопасность для здоровья работающих людей.

Для инвентарных приспособлений, а именно лесов и подмостей, используются следующие регламентирующие документы:

• 12-03-2001 «Строительные нормы и правила по безопасности труда в строительстве».
• ГОСТ 27321-87 «Технические условия на леса стоечные приставного типа для СМР».
• ГОСТ 24258-88 «Технические условия по средствам подмащивания».

Классификация

В зависимости от конструктивных особенностей и сферы использования инвентарные приспособления подразделяются на следующие виды:

— рамные конструкции;

— леса хомутового типа;

— штыревые конструкции;

— вспомогательные приспособления клинового типа.

Среди лесов с рамными конструкциями к инвентарному оборудованию относятся мраки ЛСПР – 30 – 300 и ЛРС – 40. Различные виды хомутовых конструкций могут применяться в разных сферах, но инвентарное назначение имеют следующие модели ЛХ-30-Л, ЛСПХ-40, УЛТ-3000, ЛСПХ-40. Среди разных марок конструкций клинового типа инвентарное назначение имеют модели ЛСК – 50, 60, 100 и ХСИ. Инвентарные леса штыревого типа – это модели ЛШ – 50 и 100, ЛСПШ – 2000 – 40 и Э-507.

Инструкция по сборке и установке рамных строительных лесов

Рассмотрим схему сборки и установки на примере рамных строительных лесов: вспомогательные конструкции этого типа являются одними из самых распространенных среди строительных организаций.

1 этап. На подготовленной площадке устанавливаются деревянные подкладки и подпятники. Необходимо следить за тем, чтобы опорные поверхности рам конструкции были строго в горизонтальной плоскости.

2 этап. Установка рам первого яруса и соединение их горизонтальными и диагональными связями. По краям необходимой длины лесов монтируются рамы ограждения

3 этап. Сборка рам второго яруса. Диагональные связи следует устанавливать в шахматном порядке. При монтаже используют ригели, на которые укладываются щиты настилов.

4 этап. Установка наклонных лестниц в местах, отведенных для люков.

5 этап. Закрепление лесов на фасаде здания или сооружения.

6 этап. Повторяя этапы 3, 4, 5 набирают нужную высоту конструкции.

7 этап. Установка защитных ограждений или фасадной сетки, организация молниезащиты.

Виды строительных трубчатых лесов

Для выбора нужной конструкции строительных лесов выполненных из труб ниже опубликованы данные по каждому виду с фотографиями.

Хомутовые

Отличительная особенность, наличие в комплекте деталей хомутовых соединений, с помощью которого и крепятся трубчатые элементы лесов.

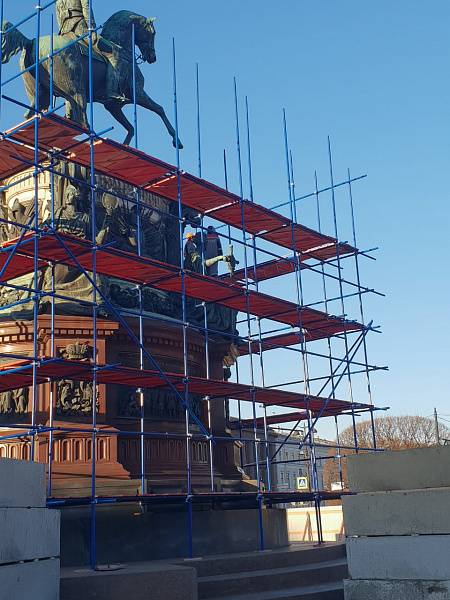

Фото лесов хомутовых

Фото хомутового крепления

Штыревые

Штыревые конструкции относятся к строительным безболтовым лесам изготавливаемых из труб одинакового диаметра. Штыревые леса могут выдерживать очень большие нагрузки.

Фото штыревого крепления

Клиновые

Леса клиновые не находят широкого применения из-за сложности изготовления клинового фиксатора и фланцевого узла на стойках-трубах. Однако безболтовое соединение позволяет очень быстро производить сборку и демонтаж собранной конструкции.

Фото клинового захвата

Рамные

Стойки лесов собираются не из труб-стоек, а из отдельных прямоугольных конструкций, называемых рамами, которые крепятся связями с использованием флажковых замков в безболтовом варианте.

Фото рамных лесов

Фото флажкового замка

Подвесные

Трубчатые подвесные леса являются разновидностью рамных, монтируемых не на земле, а на отдельные кронштейны предварительно установленные на стену здания.

Фото лесов подвесных

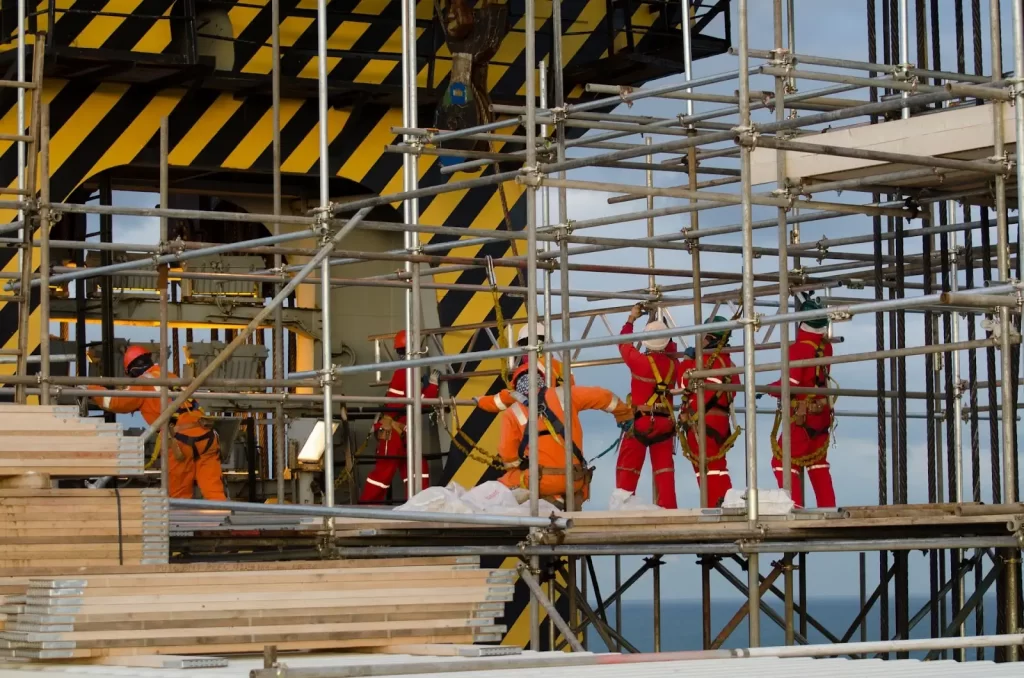

Хомутовые строительные леса. Особенности монтажа и область применения лесов этого типа.

Хомутовые леса. Основные особенности и отличия от других типов строительных лесов.

В настоящий момент, самым универсальным видом лесов являются хомутовые леса. Их можно устанавливать на фасады разнообразной формы: под любые выступы, арки и балконы – хомутовые леса подстроятся без проблем. Это самый настоящий конструктор из стали, с которым можно варьировать расстояние между стойками по горизонтали и расстояние между ярусами.

Для хомутовых лесов не являются препятствиями перепады по высоте, за счет гибкости конструкции, они могут быть смонтированы на любом ландшафте. Весь секрет в способе крепления элементов конструкции.

Элементы данного типа лесов соединяются поворотными или неповоротными хомутами.

Что характерно, хомутовые леса имеют несколько конструктивных особенностей, связанных не только со способом крепления. Это единственные леса, при монтаже которых используются вертикальные стойки различной длины. Монтаж данного типа лесов является самым трудоемким и долгим.

На подготовленный грунт выкладывают деревянные основания. Далее в ход идут винтовые опоры или подпятники. Вертикальные стойки чередуются: низкие – высокие. Каждый ярус укрепляется длинными горизонтальными связями и поперечинами. Поперечные связи являются дополнительным креплением лесов к стене, наряду с анкерным кронштейном. Затем, нарастив низкие вертикали, процесс повторяется.

По достижению лесами высоты 8 метров, монтируются диагональные связи.

Леса собираются по-ярусно, до необходимой высотной отметки. Горизонтальность и вертикальность элементов необходимо проверять уровнем и отвесом. Конструкция комплектуется необходимым количеством наклонных лестниц, дополнительными ограждениями на рабочем ярусе и деревянными настилами.

Допустимая нагрузка на настил, зависит от шага лесов по фасаду и колеблется в пределах 200-300кг.

Рекомендуемая высота использования – 40м. Максимально возможная – 100м.

Как мы видим, универсальность применения хомутовых лесов требует жертв в виде очень долгого и точного монтажа с применением специального инструмента. Но это не приговор, ведь эти леса могут использоваться в комбинации с рамными и клиновыми лесами, которые монтируются значительно быстрее.

По завершению монтажа, необходимо обеспечить конструкцию заземлением и молниезащитой. У опорных конструкций предусмотреть уклоны для удаления дождевой воды. Рекомендуется затянуть леса монтажной сеткой для нераспространения строительного мусора.
