Монтаж подвесного потолка армстронг
Подготовительный этап
До начала самостоятельного монтажа подвесного потолка армстронг, должны быть закончены все работы по прокладке коммуникаций – электрокабелей, воздуховодов вентиляции и т. д. Установка подвесного потолка армстронг своими руками начинается с детальной разметки потолка. Поверхность будущего потолка должна быть строго горизонтальна. Это легко проверить с помощью лазерного уровня, который показывает горизонтальную линию по всем четырем стенам. Наша задача определиться с глубиной фальшпотолка, т. е. с расстоянием от плит перекрытия до планируемой отметки потолка. При этом учитывается высота прокладываемых коммуникаций и добавляется 100-120 мм. С помощью рулетки переносим отметки в углах комнаты от лазерной отметки до уровня нашего потолка и делаем отметки маркером. Потом с помощью отбивочного шнура намечаем линии. Шнур намазываем графитом, прикладываем к меткам в углах и отбиваем линии по всем стенам. В результате имеем уровень нашего потолка и готовы приступить к следующему этапу.
Монтаж каркаса
По периметру помещения, используя проведенную линию, приступаем к установке L-образного профиля с размером сечения 24х19 мм. В зависимости от материала стен, для этой цели используют дюбеля диаметром 6-8 мм. Уголок или, как его называют специалисты, стартовый профиль крепится к стене дюбелями с шурупами через 500 мм. При этом надо помнить, что окрашенной стороной профиль должен быть обращен вниз. На углах помещений профиль обрезается под углом в 45 градусов ножовкой по металлу.
Следующий этап: необходимо определить центр нашего помещения. Для этого соединяем попарно два противоположных угла, и отмечаем точку пересечения. От центра поперек помещения откладываются в каждую сторону по 1,2 м – это шаг несущего профиля сечения Т24 или Т15. Несущие профили фиксируются к потолку с помощью подвесов. Длина несущих профилей 3, 6 м, при необходимости их можно соединять с помощью специальных замков.
Подвес представляет собой две струны, на конце одной – петля для шурупа, на конце второй – крючок. Струны соединяются с помощью лепестка-бабочки с 4-мя отверстиями. После крепления несущих профилей, через 1,2 м начинаем крепить поперечные профили Т24 или Т15 длиной 1,2 м и 0,6 м – они вставляются в специальные прорези в несущих профилях. При этом должна образоваться каркасная конструкция в виде клеток с ячейкой 600х600 мм.

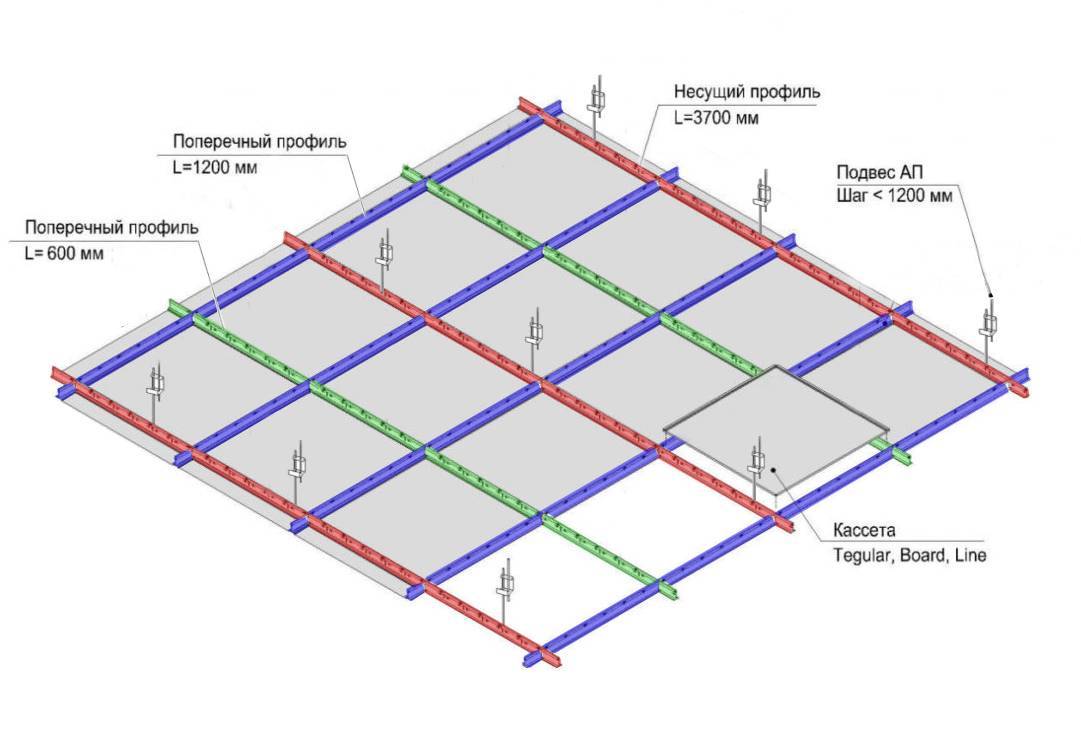

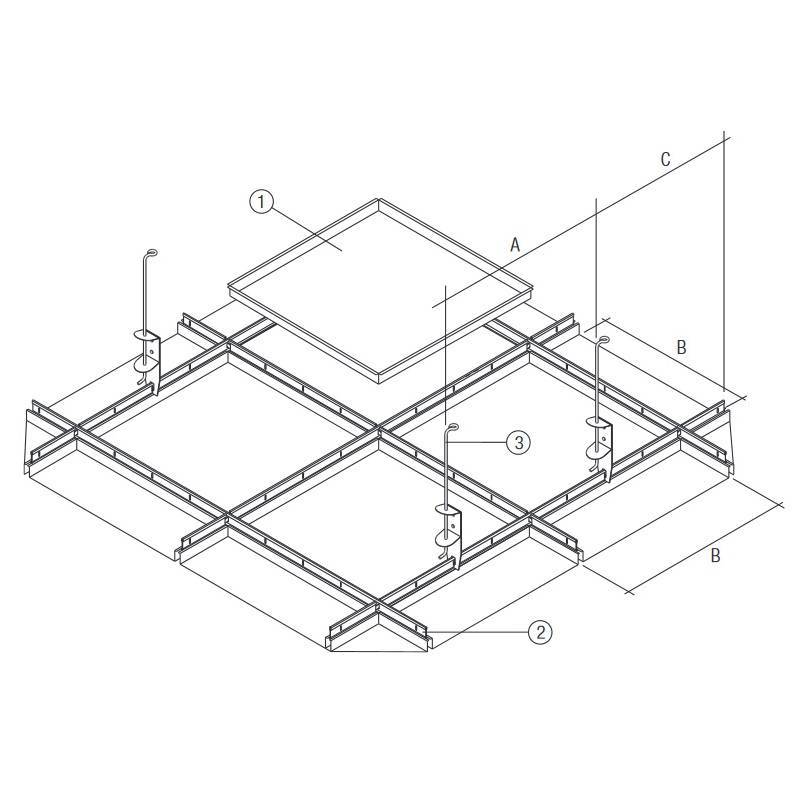

Схема крепления профилей каркаса
Важно! Все дюбели для крепления подвесов должны быть установлены очень прочно, чтобы в процессе эксплуатации не произошло провисание из-за выдергивания дюбелей. Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов
Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов.
Монтаж потолочных плит
Монтаж подвесного потолка армстронг завершается установкой потолочных плит в готовый каркас. Через два-три дня производится проверка горизонтальности поверхности, при необходимости производится исправление.

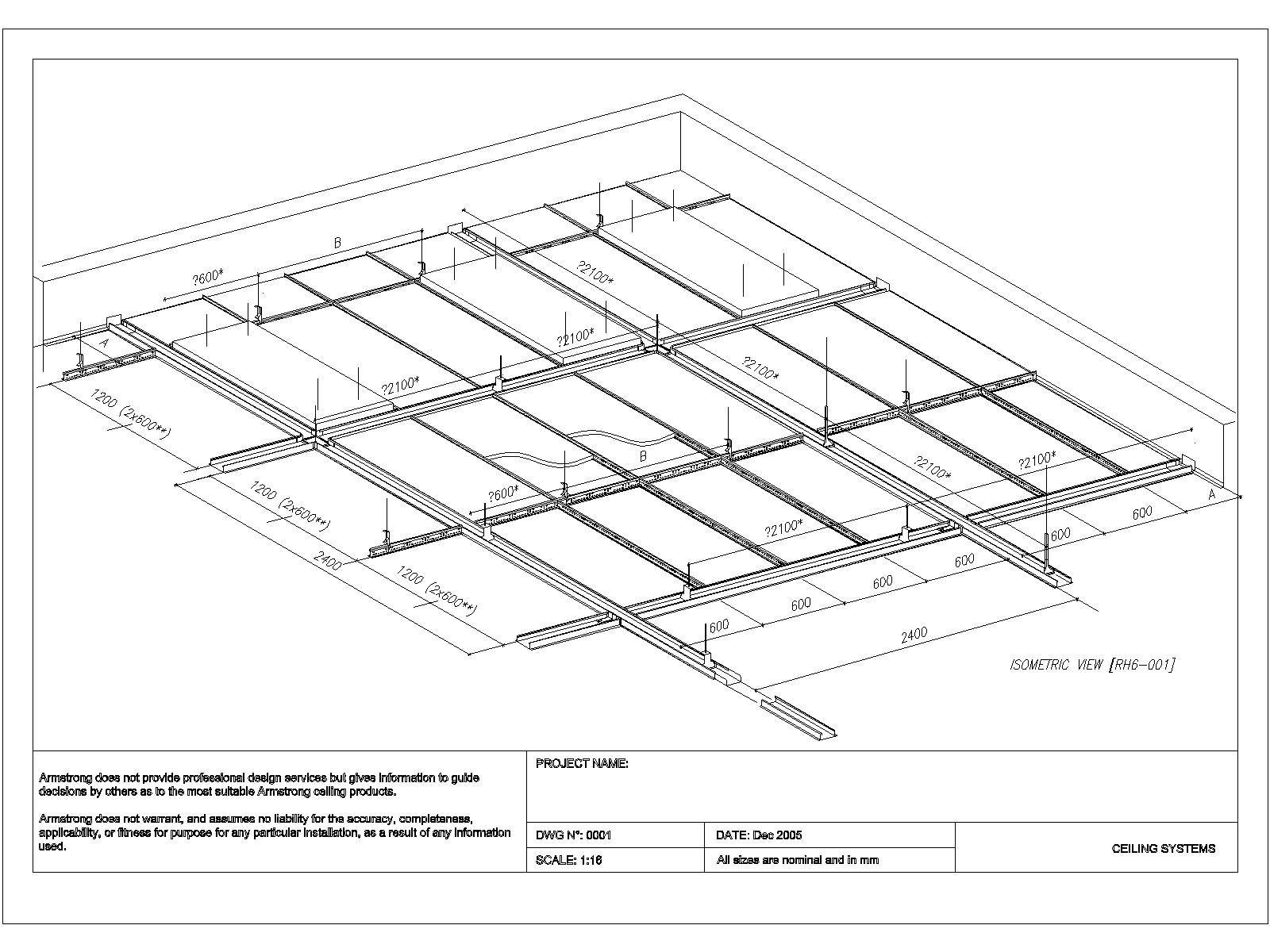

Установка потолочных плит
Потребное количество подвесов
Расчет необходимого числа подвесов выполняется с помощью циркуля. Так как подвесные крепления монтируются только к 120 см балкам, необходимо отметить на развороте циркуля 120 см в масштабе и точками нанести в шахматном порядке метки для крепежа. Объем или штуки получаем пересчетом.
Наиболее важный элемент расчета — это потребность в определении количества подвесов для потолка Армстронг на м2. Зачем? Чтобы убедиться в надежности крепления. Есть определенные нормы безопасности, определяющие предельную нагрузку на подвес в квадратах и массе конструкции. Одно то, что вес м2 может колебаться в пределах 2,5-8 кг, накладывает определенные ограничения на минимальное число точек подвеса.
После того как будет выполнен расчет общей длины профилей, определяется суммарная масса всех деталей подвесной потолочной конструкции. Ее делят на число точек подвеса. Для каждого типа панелей существуют свои ограничения, которые можно узнать из технических характеристик Армстронг. По сути, если соблюдать расстояние между точками крепежа в 120 см, то гарантированно за пределы ограничений не выйдешь.
Производитель, как правило, предлагает несколько типов подвесов, рассчитанных на разную нагрузку, но мастера-облицовщики обычно не вдаются в детали и просто увеличивают число точек крепежа на коэффициент 1,2.
Ниже приведён список составляющих потолков:
- Основная направляющая. Обычно, её длина составляет 3,7 м.
- Две поперечные планки. Длина одной составляет 1,2 м, а другой – 0,6 м.
- Периметральный уголок, протяжённостью 3 м.
- Подвес для регулировки высоты потолка в пределах 10-50 см. – минеральные плиты. Их размеры могут быть 600х600 мм, а толщина обычно составляет 8- 15 мм.
Но, обычно размеры комплектующих зависят от площади ремонтируемого помещения.
Пример расчета площади потолка в помещении неправильной формы
В связи с этим, ниже предоставляется стандартный вариант расчёта комплектующих подвесных систем армстронг:
- основная направляющая. Её стандартная длина 3,7 м – 0.84 м.
- Две поперечные планки. Одна имеет длину 1,2 м. – 1,68; а другая – 0,6 м – 0,84 метров.
- подвес для регулировки высоты потолка – полметра. Эти данные рекомендуется использовать при ремонте квадратных помещений, поскольку, периметр сопоставим как от площади. Но при расчёте нужно брать данные с запасом.
Какие расчеты вы можете произвести
При помощи сервиса онлайн-расчета вы можете определить количество:
- Необходимых элементов для потолка Грильято;
- Потолка армстронг, Т-профиля и кассетного потолка;
- Нужное число светильников;
- Вычислить финансовые расходы;
- Посчитать стоимость доставки.
Калькулятор потолков Грильято
Калькулятор Армстронга, Т-профиля и кассетного потолка
Калькулятор количества светильников
Онлайн-калькулятор кубообразного потолка
Несколько простых действий и вы получаете все нужные расчеты, которые при необходимости, можно распечатать или нажатием одной кнопки отправить нам для выставления счета. Калькулятор очень простой и воспользоваться им сможет каждый. Вам просто нужно ввести исходные данные в специальные окна, а сервис быстро выполнит все математические вычисления.
Почему следует воспользоваться онлайн-калькулятором?
- Вы экономите время;
- Получаете точные расчеты;
- Вы экономите деньги, так как не потратитесь на лишний материал при неверных расчетах.
При возникновении каких-либо сложностей, наши специалисты всегда помогут вам разобраться в них, а также подсказать ответы на возникшие
Как рассчитываются нормативы расхода потолка армстронг
Нормы расхода для каркаса подвесного потолка

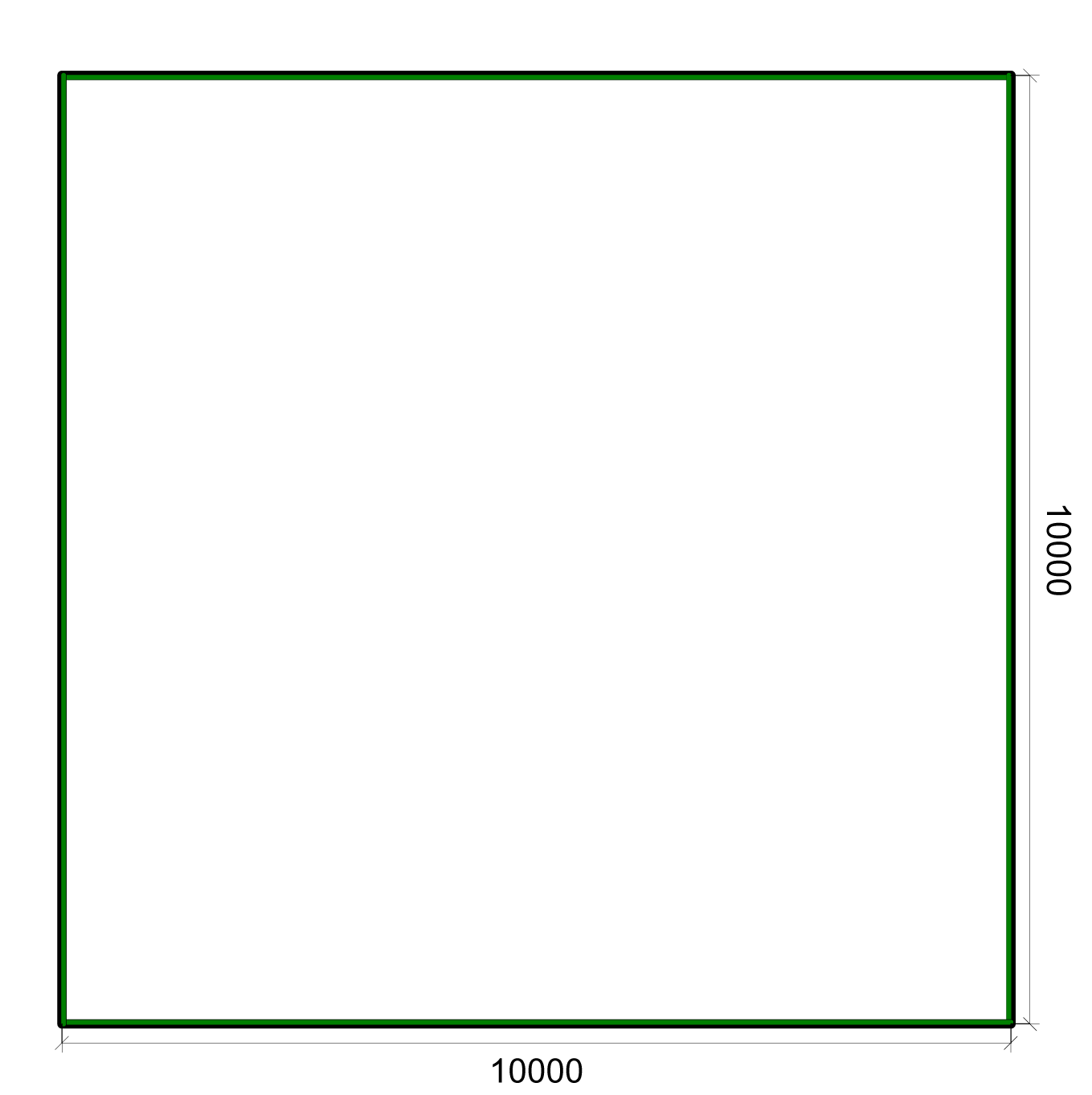

Чтобы в этом разобраться представим, что у нас квадратное помещение 10х10 метров, т.е. его площадь 100 м2.
Для монтажа потолка нам потребуется набор комплектующих: основная направляющая потолка, длинная и короткая поперечные планки, угловой периметральный профиль, подвесы для потолка.
1. Основная (несущая) направляющая, длина которй бывает 3,6 или 3,7 м
Монтаж производится с шагом 1200мм. Необходимо узнать кол-во рядов этой направляющей, для этого: Ширину нашего помещения 10 м разделим на 1,2м (шаг монтажа) получаем 8,33 ряда главных направляющих. Теперь выясним, сколько нам нужно погонных метров этого профиля: для этого длину помещения 10м умножим на кол-во рядов, получаем 10х8,33 = 83,3 м.п. – столько профиля нужно на площадь 100м2, нам же нужно узнать сколько этого профиля нужно на 1 м2, для этого делим полученное значение на 100 м2 = 0,833 м.п./м2.
Коэффициент расхода Основной направляющей 0,833 м.п. на 1 м2 площади.
Расчет коэффициента для поперечных планок потолка
2. Длинная поперечная планка длиной 1200 мм
Важно помнить – монтаж поперечной планки производится с шагом 600 мм. Повторяем те же действия что и в первом пункте, а именно: длину нашего помещения 10м разделим на 0,6м (шаг монтажа поперечин 1200) получаем 16,67 рядов поперечных планок 1200мм
Повторяем те же действия что и в первом пункте, а именно: длину нашего помещения 10м разделим на 0,6м (шаг монтажа поперечин 1200) получаем 16,67 рядов поперечных планок 1200мм.
Теперь выясним, сколько нам нужно погонных метров этого профиля: для этого, ширину нашего помещения 10м умножим на кол-во рядов, получаем кол-во поперечного профиля 1,2м – 166,7 м.п. – столько профиля нужно на площадь 100м2, нам же нужно узнать сколько этого профиля нужно на 1 м2, для этого делим полученное значение на 100 м2 = 1,667 м.п./м2.
Коэффициент расхода Поперечной направляющей 1200мм – 1,667 м.п. на 1 м2 площади.
3. Короткая поперечная планка длиной 600 мм

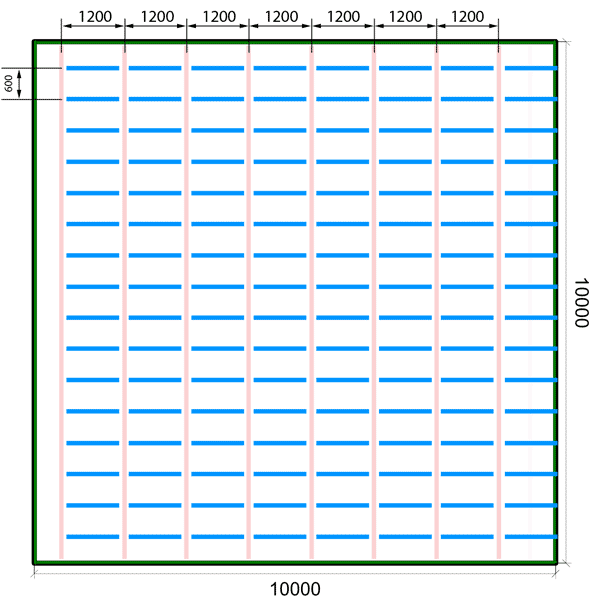

Если посмотреть на схему монтажа, то увидим, что эти направляющие идут с шагом 1200 мм.
Поступаем так же как в предыдущих пунктах: ширну помещения 10м разделим на 1,2м (шаг монтажа поперечных планок 600мм), получаем 8,33 рядов. Соответственно нам нужно 8,33 рядов умножить 10м ширина помещения получаем 83,3 м.п. поперечин 0,6. 83,3 м.п. – это количество нужно на площадь 100 м2, следовательно норма расхода на 1 м2 получается 8,33/100 = 0,833 м.п./м2
Получили коэффициент расхода поперечной направляющей 600мм – 0,833 м.п. на 1 м2 площади.
Норма расходов подвесов потолка
Подвесы устанавливаются на главные направляющие с шагом 1200 мм. Узнаем, сколько нужно подвесов, чтобы повесить 1 ряд главных направляющих, для этого разделим длину помещения 10м на шаг пдвесов 1,2 м = 8,33 шт подвесов на 1 ряд. В первом пункте мы выяснили, что у нас 8,33 рядов главных направляющих. Значит на наше помещение размером 10х10м потребуется 8,33 рядов умножить на 8,33 = 69,39 штук подвесов. Соответственно на 1м2 получится 0,7 шт подвесов.
Расчет нормы расхода периметрального профиля потолка
5. Угловой периметральный профиль устанавливается по периметру помещения.
В нашем случае периметр составляет 2х(10+10)=40м. Соответственно на 1 м2 потребуется 40м.п./100м2 = 0,4 м.п.
Таким образом мы с вами выяснили нормы расхода для монтажа потолка армстронг с плитами 600х600. Полученные данные округлим до 2-х знаков после запятой и оформим в таблице ниже:
Расчет материалов
Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.
Формула расчета площади прямоугольного потолка
- Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.
Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.
- Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.
Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.
- Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.
Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.
- Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.
Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.
Цены на каркас для потолка
каркас для потолка
Продольные и поперечные профили подвесной системы
- Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.
Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.
- Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.
Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.
Пример расчета площади потолка в помещении неправильной формы
Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.
Таблица 1. Расчет материала для потолка Армстронг.
| Габариты комнаты, м | Количество плит, шт. | Стеновой профиль, шт. | Несущий профиль, шт. | Продольный профиль, шт. | Поперечный профиль, шт. | Подвесы, шт. |
| 3х3 | 25 | 4 | 2 | 12 | 10 | 9 |
| 3х4 | 34 | 5 | 3 | 16 | 15 | 12 |
| 3х5 | 42 | 6 | 4 | 20 | 20 | 15 |
| 4х4 | 45 | 6 | 6 | 24 | 18 | 16 |
| 4х5 | 56 | 6 | 8 | 30 | 24 | 20 |
| 4х6 | 67 | 7 | 10 | 30 | 30 | 20 |
| 5х5 | 70 | 7 | 8 | 40 | 36 | 25 |
| 5х6 | 84 | 8 | 10 | 40 | 45 | 25 |
| 5х7 | 98 | 8 | 12 | 48 | 63 | 30 |
Пример расчета светильников для подвесного потолка Армстронг
После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.
Монтаж потолка типа армстронг
Простота установки потолков армстронг не предполагает обязательного обладания специальными навыками, его несложно установить своими руками, но все же на некоторые моменты следует обратить внимание. Необходимые для работы инструменты:
Необходимые для работы инструменты:
- уровень;
- дюбели;
- саморезы;
- карандаш;
- дрель;
- плоскогубцы;
- молоток;
- отвертка.
Последовательность установки потолка
- Разметка потолка под монтаж профиля. С помощью уровня на стене проводится линия для установки несущего профиля, а затем на потолке отмечаются линии под монтаж поперечных реек.
- Монтаж углового профиля. К стенам по периметру помещения дюбелями или саморезами через каждые 0,5 м монтируется угловой профиль.
- Установка несущих реек размером 3,7 м. Через каждые 1,2 м рейки устанавливаются параллельно стене или под углом (при диагональном монтаже). С помощью замков рейки скрепляются между собой.
- Установка подвесов. Одновременно с несущими рейками на саморезы монтируются подвесы. Крепить их надо, отступив от стены 0,6 м с шагом 1,2 м. Затем подвесы регулируются по высоте и соединяются с рейками.
- Установка профилей длиной 1,2 м. Перпендикулярно несущим рейкам на расстоянии 0,6 м от стены и шагом 0,6 м устанавливаются рейки 1,2м.
- Установка реек длиной 0,6 м. Они крепятся параллельно несущим профилям через каждые 1,2 м.
Типы светильников под модули:
- Растровые: представляют собой самостоятельный модуль 60х60 см.
- Накладные.
- Люминесцентные.
- Светодиодные.
- Точечные.
Монтаж модулей. Это завершающий этап монтажа подвесного потолка своими руками. Закладка модулей должна начинаться от центра помещения. Такое размещение плит объясняется тем, что по краям должны располагаться плиты, которые, возможно, придется подрезать.

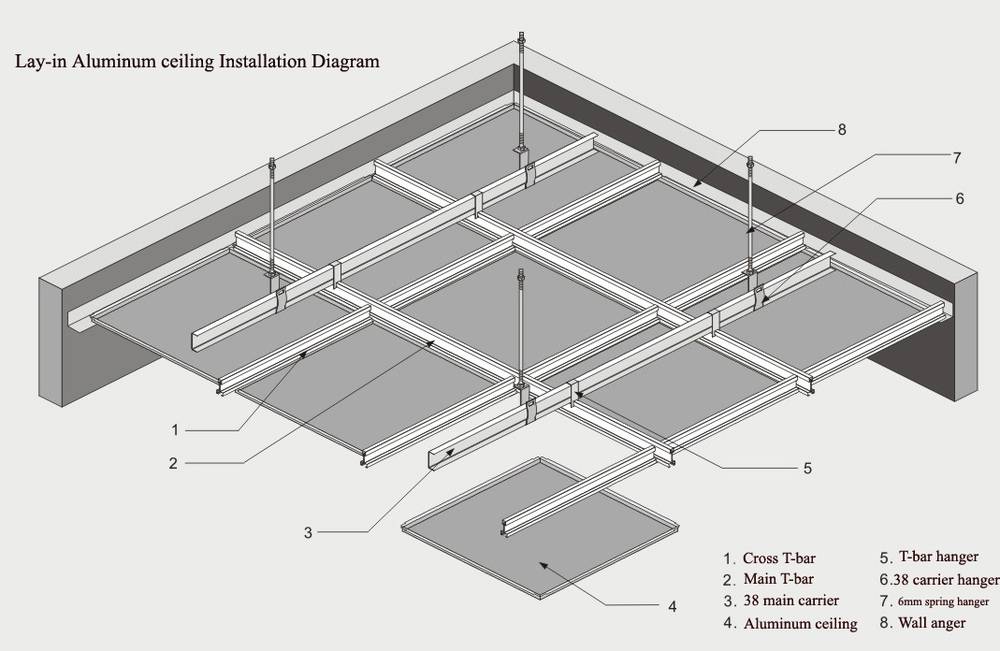

Как устроен армстронг

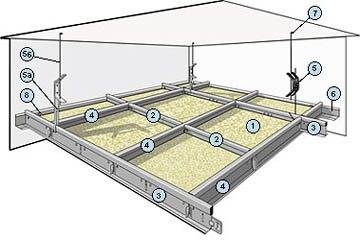

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

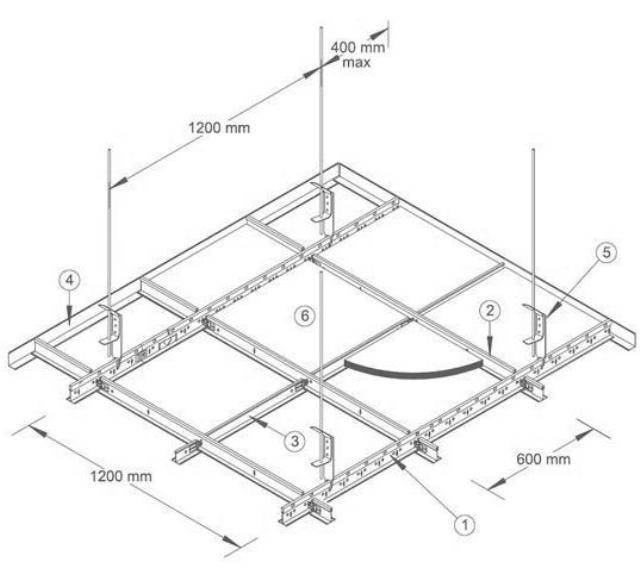

Устройство потолка армстронг
- Потолочная плита.
- Поперечный профиль длиной 600 мм.
- Несущий профиль длиной 3700 мм.
- Продольный профиль длиной 1200 мм.
- Подвес, где 5а – крючок; 5б – штанга.
- Периметральный (стеновой) профиль длиной 3000 мм.
- Крепежный узел в базовом потолке.
- Фрагмент потолочной плиты.
Пояснения к рисунку:
Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.
Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.
Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – 15 или 24 мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.
Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.
Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.
Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.
Потолки Армстронг: расчет системы
Целью расчета является выбор оптимальной конфигурации конструкции и определение количества необходимых материалов. Это выполняется в соответствии со следующими правилами.
- Вначале рассчитывают периметр. Для этого измеряют длины всех стен, а сумму округляют до значения, кратного трем (в большую сторону). При этом нужно учитывать, что стеновой профиль в углах можно сгибать, надрезая одну сторону. Плиты режут не более половины их ширины (то есть минимум до 300 мм). В противном случае образуются ячейки, требующие лишнего расхода материалов.
- Допускается постепенно уменьшать ширину плит вдоль стен. Это не портит внешний вид потолка Армстронг и не влияет на увеличение расходов, так как все используемые материалы сравнительно дешевы.
- Ряд с обрезанными плитами располагают вдоль противоположной от входа стены.
- Для того чтобы получить правильную раскладку плит необходимо ширину обрезка прибавить к ширине цельной плиты, затем разделить пополам полученный результат. Плитки такой ширины располагаются вдоль противоположных стен. При этом не увеличивается количество ячеек каркаса.
- Несущие профили крепят к коротким стенам. Это делает конструкцию прочнее и удешевляет монтаж.

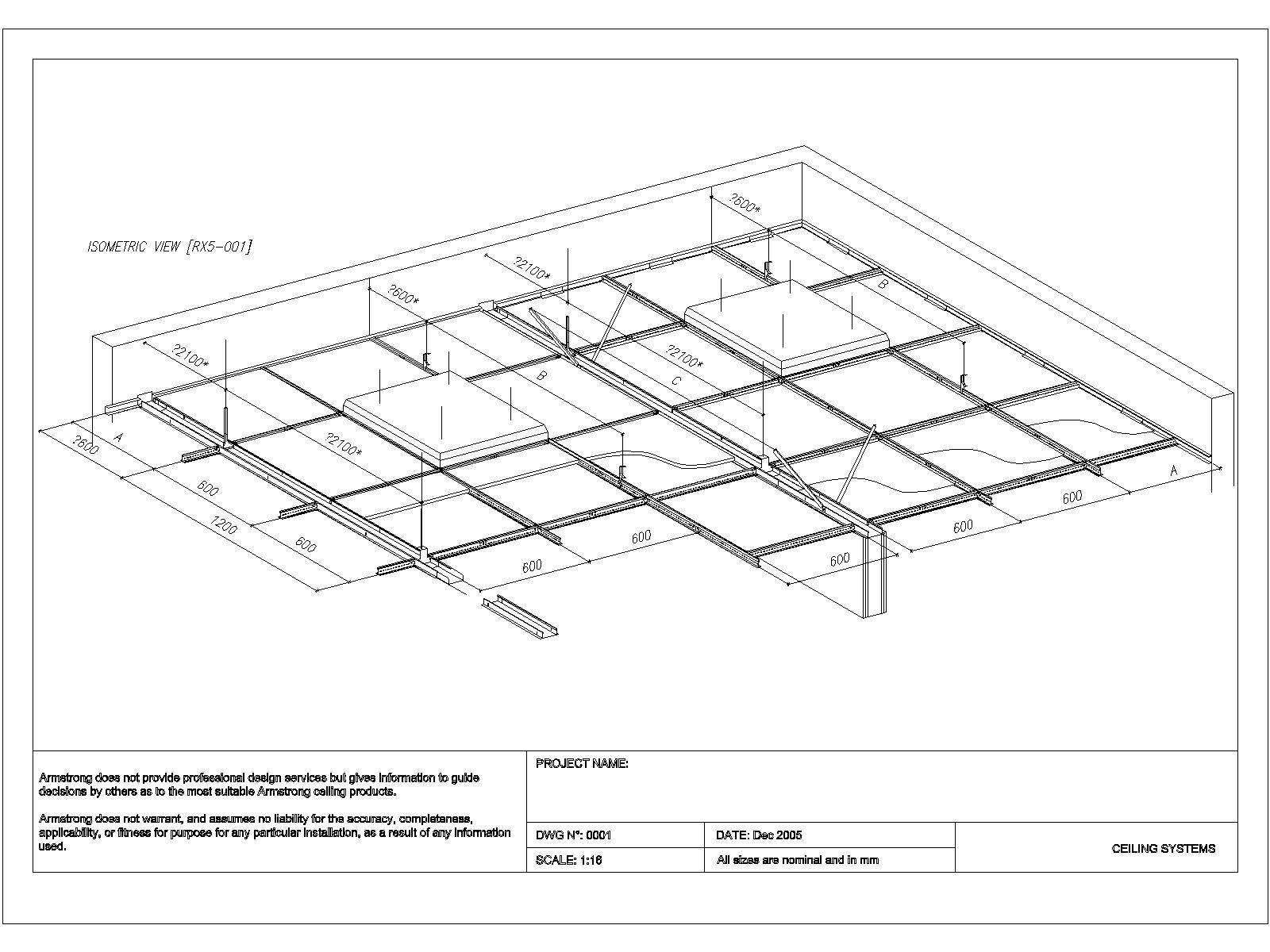

Схема крепления профилей потолка Армстронг
Во время расчета ориентируются по нормам расхода основных материалов, которые для помещений прямоугольной формы (квадратных или с соотношением сторон ¾) следующие:
- профиль несущий – 3700 мм на 0,8 м² потолка;
- профиль поперечный – 600 мм на 0,8 м²;
- профиль продольный – 1200 мм на 1,6 м²;
- профиль периметральный – 300 мм на 0,5 м²;
- подвес – 0,6 шт. на 1 м².
Для комнат с другим соотношением сторон нормы расхода увеличиваются примерно на 10%. Все расчетные значения необходимо округлить до величин, равных стандартным длинам профилей. Крепление периметрального профиля выполняется с шагом 0,3 – 0,6 м (в зависимости от материала стен и нагрузки потолка). Отсюда рассчитывается количество дюбель-гвоздей. Армстронг потолки, размеры которых превышают 100 м², рассчитываются с помощью специальной программы.
Монтаж потолка Армстронг своими руками

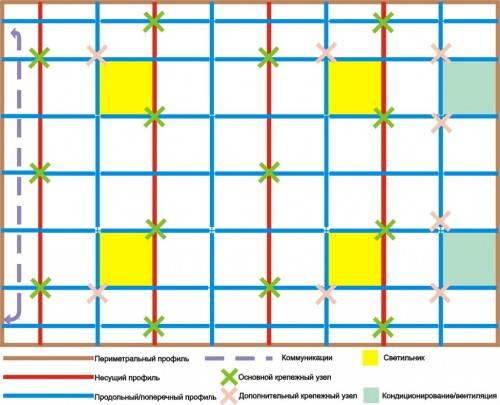

Проектирование потолка Армстронг
- Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
- Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
- Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
- Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
- Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
- Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
- Обозначьте расположения светильников.
- Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.
Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.
Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.
Подготовительные работы перед монтажом потолка Армстронг
- Закончите все строительные работы в помещении.
- Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
- Проведите через середину потолка две линии, параллельные стенам комнаты.
- Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
- С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
- Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
- С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
- Подведите к местам установки светильников провода.
Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.
Крепление элементов подвесного потолка Армстронг
- Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
- Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
- Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
- Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
- Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
- Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
- После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
- Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
- Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
- Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
- Выполните монтаж светильников потолка.
- Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
- Укладку плит начинайте с середины потолка.
- Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.
Вспомогательные материалы
Каркас крепится к потолку через подвесы. Армстронг предлагает целую серию крепежных элементов, рассчитанных на разные нагрузки и диапазон регулирования высоты. Их можно разделить на такие группы:
- Зажимные быстроподвесы. В них лепесток-пружина фиксируется на металлической тяге на определенной высоте. Наиболее распространены в бытовом строительстве.
- Нониус-подвесы.
- Резьбовые подвесы. Металлический прут-тяга имеет резьбу с гайкой. Используются для тяжелых конструкций.
- Регулируемые тросики. Применяются для облегченных вариантов и при значительном занижении подвесного потолка относительно основания.
Разнообразие подвесов
Для крепления к стенам и в потолок используют пластиковые дюбели или металлические анкера.
Порядок установки потолка армстронг
Монтаж подвесного потолка армстронг можно условно разделить на несколько основных этапов:
I. Установка пристенного уголка (углового профиля)
Угловой профиль потолочной системы армстронг устанавливается на стены по периметру помещения в горизонтальной плоскости. Горизонтальная линия разметки обычно выставляется при помощи гидроуровня или лазерного уровня. Непосредственное крепление к стенам осуществляется при помощи распорных дюбелей, анкеров или саморезов с шагом не более 0,5м.
II. Установка несущих направляющих и пружинных подвесов
Несущие рейки длиной 3,6м или 3,7м устанавливаются с шагом 1,2м параллельно одной из стен или под определенным углом относительно стен при диагональном дизайне монтируемого потолка. При недостаточной длине несущих реек они легко соединяются между собой при помощи имеющихся специальных замков.
Одновременно с установкой несущих реек устанавливаются пружинные подвесы. Тяга подвеса с ушком крепиться к потолочному перекрытию при помощи распорных дюбелей, анкеров или саморезов, тяга подвеса с крючком — через специальное отверстие к несущей рейке. Пружинный зажим подвеса позволяет регулировать расстояние между потолочным перекрытием и подвесной системой, надежно фиксируя между собой обе тяги. Пружинные подвесы устанавливаются на расстоянии не более 1,2м друг от друга и не более 0,6м от стены.
III. Установка поперечных реек каркаса
Поперечные рейки 1,2м устанавливаются перпендикулярно несущим рейкам 3,6м с шагом 0,6м от одной из стен и между собой.
Поперечные рейки 0,6м устанавливаются перпендикулярно рейкам 1,2м, т.е. параллельно несущим рейкам 3,6м с шагом 1,2м друг от друга.
IV. Установка растровых светильников
Если подвесной потолок армстронг предполагает размещение растровых светильников 600х600мм, то к этому этапу приступаем сразу после установки реек 0,6м, т.е. после окончания сборки обрешетки потолка. Помним, что подвесной потолок не является несущей конструкцией, поэтому встраиваемые светильники устанавливаются на дополнительные подвесы.
V. Установка потолочных плит
На последнем этапе сборки в подвесной потолок армстронг закладываются потолочные плиты 600х600мм. Подрезка минволокнистых плит вдоль стен для получения фрагментов необходимого размера обычно осуществляется строительным или канцелярским ножом.
Источник
