Метод скручивания
Самым простым и известным методом соединения электрических проводов является их скручивание (скрутка). Электрики со стажем часто называют его дедовским методом.
Ранее этот вид соединения применялся повсюду, но с увеличением нагрузки в электрической сети современной квартиры скручивание стало запрещено. Тем не менее такой метод соединения необходимо изучать в первую очередь, так как он является основным этапом при пайке и сварке проводов.
Главным преимуществом скрутки считается отсутствие любых материальных затрат, так как вам понадобятся только пассатижи и нож для снятия изоляции. И конечно же, плюсом скручивания является простота его исполнения. Любой человек, державший в руках пассатижи, без проблем сможет сделать эту работу.

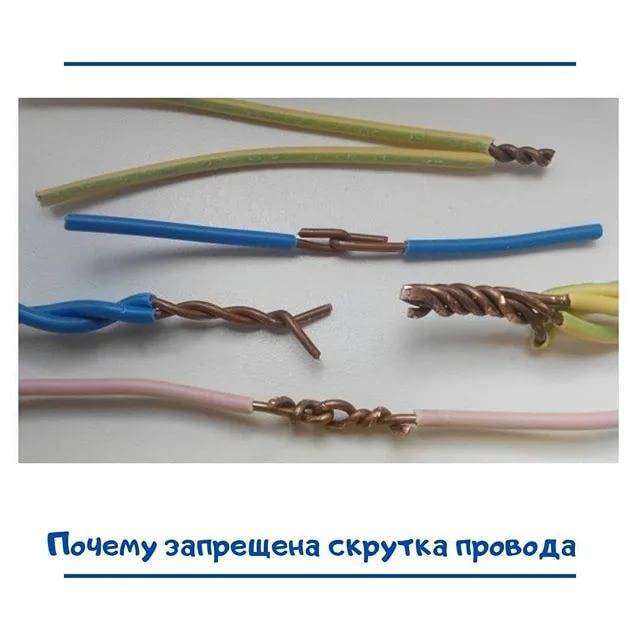

Со временем скрутка ослабевает, что и является её основным недостатком. Связан этот процесс с тем, что в любых жилах существует остаточная упругая деформация. Поэтому в месте скручивания увеличивается переходное сопротивление, что приводит к ослаблению контакта и нагреву проводника. Хорошо, если этот дефект обнаружится вовремя и можно переделать место стыковки, но может и произойти возгорание.
Но если по каким-то причинам у вас нет возможности применить более надёжные способы, то обязательно нужно ознакомиться с тем, как правильно соединить провода между собой методом скручивания. Для этого нужно сначала зачистить жилы от изоляции на 70—80 мм. Затем, зажав оба проводника в месте, где заканчивается изоляция, пассатижами захватить кончики жил и вращать их по часовой стрелке. Главным условием надёжного скручивания считается одновременное вращение проводников, а не попеременное наматывание их друг на друга.
Если диаметр проводов небольшой, то скрутку можно проделывать полностью руками. Левой рукой надо держать проводники по срезу изоляции, а правой — вращать за загиб (10—15 мм) жилы по ходу часовой стрелки. Для более плотного контакта в конце вращения можно воспользоваться пассатижами.
Следующим действием необходимо изолировать место стыковки проводов. Для этого применяется изоляционная лента. Чтобы обеспечить надёжность и уберечь контакт от попадания влаги, наматывать ленту нужно в несколько слоёв, при этом на 2—3 см заступать на изоляцию провода. Очень хорошим вариантом проведения изоляции считается применение термических трубок, главное, не забыть надеть её на одну из жил.
Профессиональные электрики советуют не останавливаться на этапе скручивания проводов, а укрепить место стыковки пайкой или сваркой.
Как соединять провода пайкой
Вид соединения, при котором электрические провода соединяются с помощью расплавленного припоя, называется пайкой. Лучше всего этот метод применим к проводам с медными жилами, но использование специальных флюсов позволяет получать качественное сочленение и других металлов.
Преимущества применения пайки:
- по надёжности этот вид стыковки проводов уступает только сварке;
- позволяет выполнять соединение как одножильных, так и многожильных проводов, а также жил с разным сечением;
- не требуется обслуживание места контакта на весь период эксплуатации;
- низкая себестоимость работ (флюс и припой стоят недорого).
Недостатком пайки считают довольно высокую трудоёмкость. Спаиваемые поверхности должны быть предварительно зачищенными от окислов и залуженными перед проведением скручивания проводов.
Электромонтажник должен иметь определённую квалификацию и уметь пользоваться паяльником, ведь в процессе работы необходимо строго соблюдать температурный режим. Слабо прогретое или перегретое место контакта теряет свою надёжность и прочность.
Технологический процесс выполнения пайки выглядит так:
- Снимается изоляция с проводников на 40—50 мм.
- Хорошо зачищаются участки оголённых жил наждачной бумагой.
- Проводится лужение проводов. Для этого разогретый паяльник окунается в канифоль и несколько раз проводится жалом по зачищенным поверхностям.
- Выполняется скручивание проводов.
- Набранным на жало паяльника припоем, прогреваем скрутку. При этом расплавленное олово должно заполнить все промежутки между витками.
- После остывания пайка протирается спиртом и изолируется.
Современные технологии стыковки

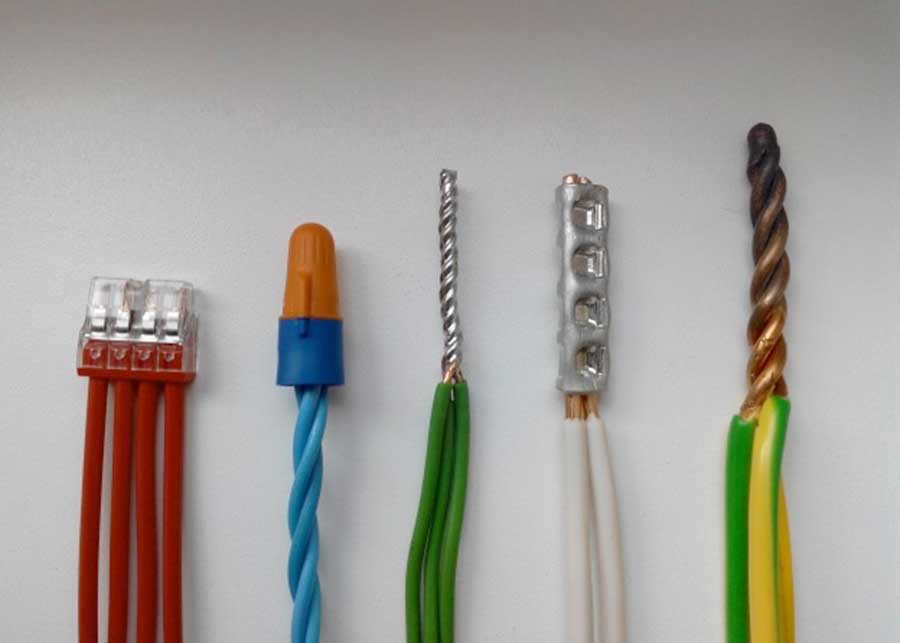

Современная промышленность освоила выпуск специальных соединителей проводов, которые намного облегчили труд и ускорили коммутационные работы:
- Колпачки со встроенной обжимной пружиной. В такой колпачок вставляются зачищенные провода и проворачиваются по часовой стрелке. При таком действии провода надёжно сдавливаются внутри.
- Колодки клеммные, которые имеют внутри трубчатые латунные гильзы. В эти гильзы вставляются голые жилы и зажимаются винтами.
- Клеммы самозажимные автоматически фиксируют зачищенный провод специальной пластиной.
- Рычажные клеммники считаются приспособлениями многоразового пользования. Фиксация проводника обеспечивается поднятием и опусканием рычажка.
https://youtube.com/watch?v=Q9pJkxyRCl0
Помните, что соединение проводов должно всегда производиться на обесточенных электрических сетях. Не имея знаний электротехники, лучше проведение работ, связанных с опасным напряжением, доверить специалистам.
Основные схемы расключения
Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.
Как подключить розетки
Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.
Схема расключения розетки в распределительной коробке
В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.
Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.
Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.
Подключение одноклавишного выключателя
При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть
- вход — от другой распределительной коробки или со щитка;
- от люстры;
- от выключателя.
Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.
Подключение одноклавишного выключателя в распредкоробке
Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.
Подключение двухклавишного выключателя
Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.
Схема подключения двухклавишного выключателя
В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.
Схема подключения проводов для двухклавишного выключателя
Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.
А что с сечением побольше?
Использование стандартных вариантов соединения для жил с сечением 10 мм. кв. и более не допускается. В таких случаях концы кабеля спрессовываются специальным наконечником, по сторонам которого находятся гильза и кольцо. В гильзу вставляется один или несколько скрученных проводов и обжимаются пресс-клещами типа ПК, ПМК, ПКГ или ПК. Кольцо наконечника предназначено для соединения с клеммой или контактной площадкой другого провода.
Как правило, соединения через наконечник с кольцом применяются для подключения контактного провода в силовых щитках. В таких установках не допускается просто скручивать жилы между собой, т.к. высокое напряжение моментально пережжет провода в месте стыков.
Паяльник в помощь
Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой
При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к
есть риск повреждения изоляции.
Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.
Крутим сами
При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

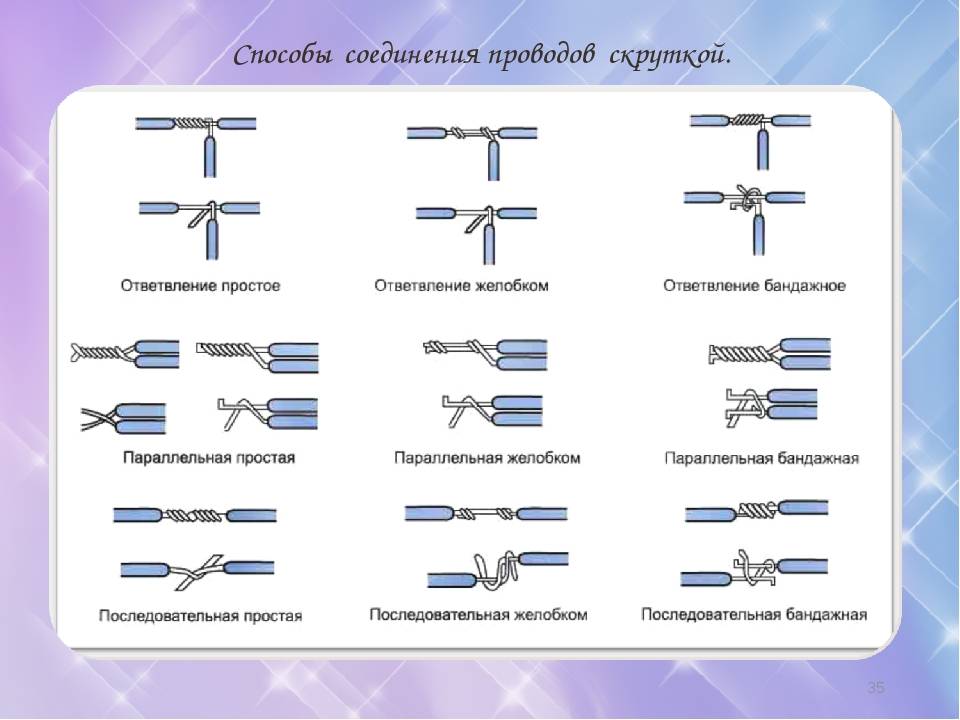

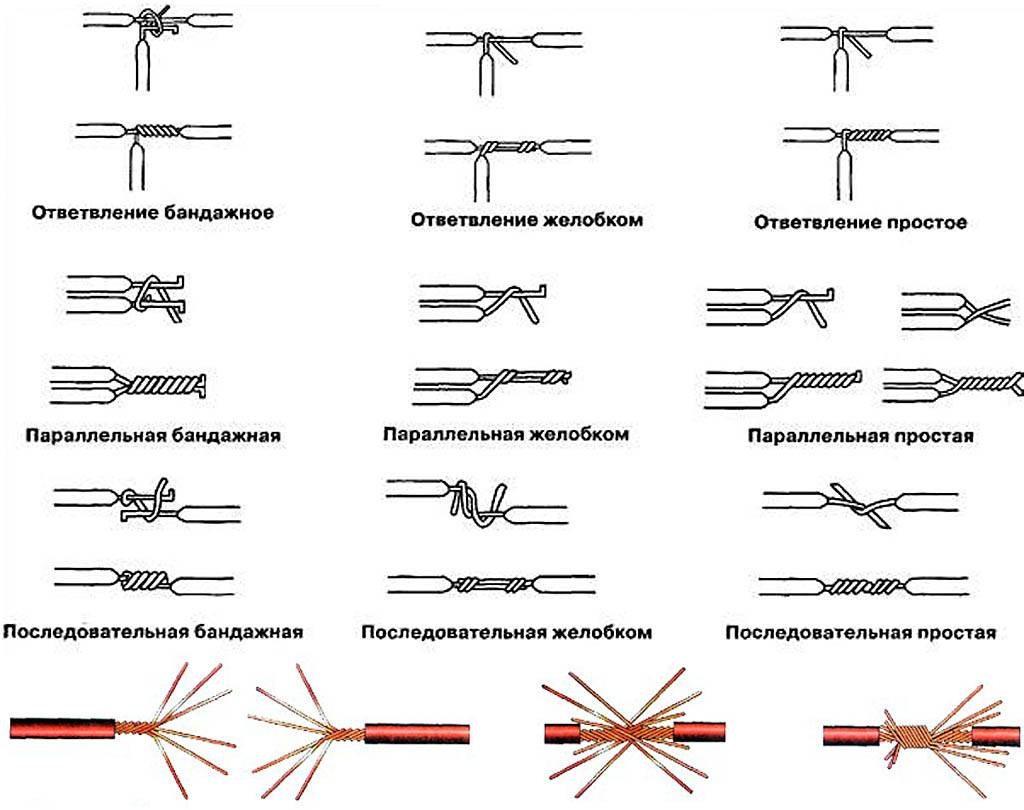

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:
- заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
- обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).
Рассмотрим ситуацию с плетением из шнура с монолитной жилой:
Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно снять изоляцию и не оставить на жиле глубоких порезов.
Потом на один из концов надеваем термоусадку.
После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом.
Затем, взяв наждачную бумагу, зачищаем жилы проводов.
Накладываем жилы параллельно друг другу, удерживаем плоскогубцами.
Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу.
Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой. Важно, чтобы термоусадка плотно «взялась» на месте скрутки.
Важно, чтобы термоусадка плотно «взялась» на месте скрутки.
С многожильным шнуром ситуация обстоит немного иначе:
Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура.
На один из концов шнура надеваем термоусадку.
Распускаем жилы каждого шнуры на небольшие «косички».
Обезжириваем полученные «косички» спиртом/ацетоном и так далее.
Накладываем жилы друг на друга из каждого шнура между собой.
Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку).
Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.
При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:
- Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
- Надеваем термоусадку на один из шнуров.
- Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
- Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
- Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
- Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
- Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.
На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.
Как обжать телефонный кабель — 2 и 4 жилы
Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.
Что нам понадобится?
Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает. Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-третьих — обжимной инструмент . Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля. Ну и коннекторы RJ-11 , само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.
Последовательность действий:
Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:
Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:
С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):
У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:
С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:
Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:
Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,
Сварочное закрепление
Для создания максимально надёжного соединения проводников после скручивания их дополнительно закрепляют сваркой. Технология выполнения такого контакта очень похожа на пайку, только здесь используется сварочный аппарат вместо паяльника.
По качеству и надёжности способ сварки полностью отвечает всем нормативным требованиям создания электрического контакта.
При создании соединения сваркой проводники скручиваются, а кончик их заваривается. Образовавшийся шарик из металла, обеспечивает очень надёжное сочленение проводов. При этом надёжность обусловлена не только созданием высоких электрических характеристик, но и механических тоже.
Основным недостатком такого типа соединения проводов считается наличие сварочного аппарата и приспособлений для подобных работ. К тому же требуется строго соблюдать правила работы на высоте и противопожарную безопасность.
Последовательность выполнения сварки проводов:
- Освобождаем проводники от изоляции на 60—70 мм.
- Зачищаем жилы механическим способом (наждачной бумагой).
- Производим скрутку проводов, причём длина её должна быть не менее 50 мм.
- Сверху скрутки закрепляем контакт заземления сварки.
- Электродом слегка касаемся снизу скрутки. Сварка проводов происходит очень быстро.
- После остывания контактного шарика, производим его изоляцию.
В результате таких действий получается практически цельный проводник, а контактный узел будет иметь наименьшее переходное сопротивление.
Способы безопасного контакта

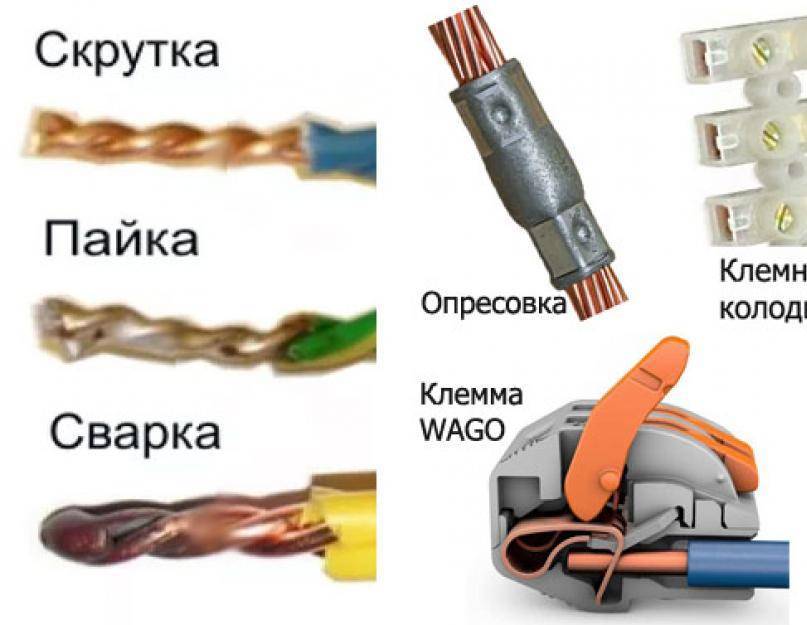

Для создания надёжного контакта электрических проводов существует несколько способов как с применением специального оборудования, так и при использовании подручных средств.
Виды соединения проводов:
- Скрутка (скручивание) — наиболее распространённый способ, применение которого желательно осуществлять для временного соединения.
- Сварка — является самым надёжным способом, который обеспечивает отличный контакт проводников. Требует наличия сварочного оборудования и определённых навыков для проведения работ.
- Пайка — имеет прекрасные показатели соединения, но требует соблюдения температурного режима (не выше 65℃).
- Клеммные колодки — довольно простое и надёжное соединение.
- Соединение проводов с помощью зажимов — при соблюдении условий эксплуатации позволяет получить отличный контакт. Устанавливается очень быстро.
- Опрессовка гильзами — требуется наличие специальных клещей и знания технологии установки, но способ очень надёжный.
- Болтовое соединение — применяется в сложных ситуациях, простое в выполнении и не требующее специальных приспособлений.
При выборе вида соединения необходимо учитывать: материал токопроводящей части; сечение провода; количество проводников; вид изоляции; условия эксплуатации. Чаще всего, подбор типа соединения осуществляется на месте проведения работ.
Подключение выключателя с двумя клавишами
Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.
Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.
Неразъёмные опрессовки
Для скрутки многожильных проводов используют специальные неразъемные соединения опрессовкой. Применять этот способ соединения следует для одинаковых металлов, т. к. из-за разницы сопротивлений в каждой опрессовке контакт, например, меди с алюминием, приведет к нагреву. Если скрутка из медных проводов, такой должна быть и соединительная трубка, диаметр которой примерно соответствует толщине соединяемых жил. Предварительное скручивание проводов не является обязательным.
Вставленные в трубку кабели обжимаются пресс-клещами с двух сторон. На получившийся стык наносится изолирующий материал в три слоя минимум. Как альтернативу изоленте можно применять готовые опрессовки с изолирующим колпачком. Обжимается такая трубка сразу с полиэтиленовым колпачком, который мягко деформируется и надежно изолирует стык.
Для чего нужно хорошая скрутка?
Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:
- площади поверхности в месте контакта;
- наличия окисной плёнки на жилах.
Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.
пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится
Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.
Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.
Клеммники или клеммные колодки
Клеммы различных видов
Такой способ соединения проводов не отличается сложностью, их стыковку осуществляют через колодки, выполненные из полимеров, например, полиэтилена высокого давления. Для закрепления конца кабеля применяют резьбовое сращивание. В одной колодке, может, «связано» несколько пар проводов от 1 (пары) до нескольких десятков. Производители выпускают колодки, в которых можно фиксировать кабеля разного диаметра. Но есть небольшое ограничения по их применению, они могут быть использованы только в помещениях с обычной влажностью.
Другой, не менее важный недостаток – это ослабление резьбы. Дело в том, что по прошествии некоторого времени, резьбовое сращивание ослабевает. Особенно это касается колодок, в которых закреплены кабеля, выполненные из алюминия. Ослабление может привести к потере контакта и поэтому при обслуживании электрической аппаратуры с таким способом соединения проводов их постоянно приходится подтягивать.
С другой стороны, наличие клеммника позволяет обеспечить довольно высокую скорость сборки устройства. Для работы с нет необходимости в наличии каких-то специальных навыков, достаточно уметь обращаться с отверткой.
Другое немаловажное достоинство такого метода это возможность сборки в единую сеть проводов выполненных из разных материалов, например, меди и алюминия. Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,. Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,
Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,
Современные материалы
Производители электроустановок предлагают свои решения вопроса соединения проводов. Выполненные в заводских условиях компактные соединители – современная альтернатива скруткам кабелей. К примеру, зажимы СИЗ для скрутки представляют собой конусообразную пружину, установленную в диэлектрический корпус. Вставленные в такие СИЗ колпачки, пучки проводов прокручиваются несколько оборотов и надежно фиксируются.
Для быстрого соединения подходят клеммы «Wago» одноименного производителя. Стык в них происходит автоматически: при вставлении жилы в соответствующее отверстие срабатывает плоско-пружинный зажим. Такие клеммы бывают одноразовые или многократного использования. Благодаря простоте использования, монтаж проводов производится легко, а контакт надежен.
Не стоит забывать и стандартные клеммные колодки, которые универсальны для любых видов соединений. Сделанное с использованием колодки, соединение не уступает ни Wago, ни колпачкам СИЗ.
Правильная скрутка и виды соединения электрических проводов
Пожалуй, самая заветная мечта любого электрика – это электрическая проводка без промежуточных разрывов. Так, чтобы от щитка к каждому включателю или розетке проходил отдельный провод без соединений. Но это несбыточная мечта – не многим понравится, что к электрощиту будут подведены десятки проводов. Да и дорого выходит — очень уж много провода нужно. Потому провода разветвляют и соединяют.
Обычная проводка в квартире квартиры может более сотни соединений. И неисправности электропроводки, как правило, появляются именно в этих соединениях
Потому правильному соединению проводов нужно уделить большое внимание
