Как подключить блок розеток

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки,
2. высверливания углубления под подрозетник,
3. установка прибора,
4. сборка.

Нужно убедиться, что напряжения в сети нет, для чего отключается подача электричества в электрощите, предупреждаются соседи многоквартирного дома.

Разметка стен

Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов

ВниманиеНеобходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение

Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов. Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене.

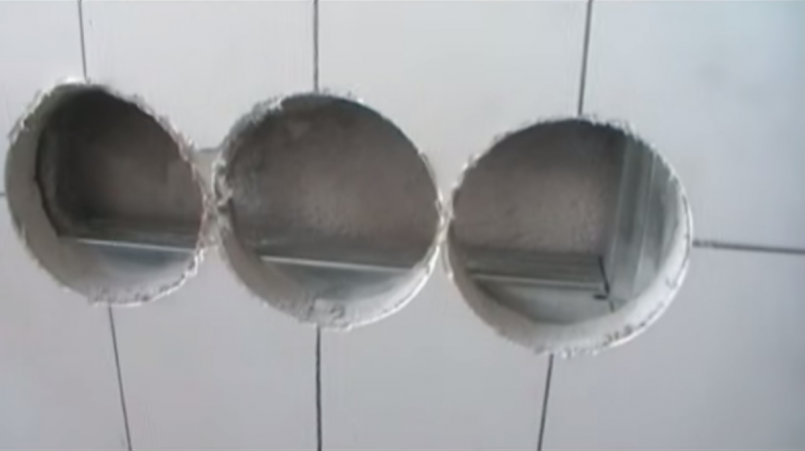

Высверливание отверстия

Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

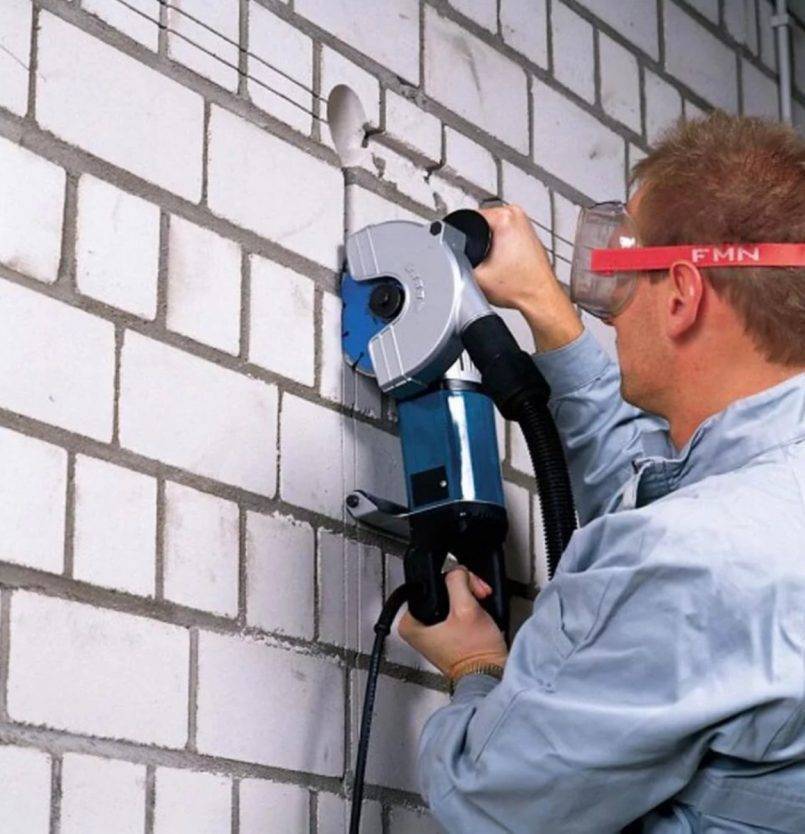

При прокладывании проводки делается штроба шириной от 1 до 3 см в зависимости от типа кабеля, наличия гофры. Для тройной розетки нужен трёхжильный кабель с сечением провода не менее 2,5 мм2.

Фиксация подрозетника в бетонной стене

Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

ВажноПеред установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки. Проводка подключается, когда смесь в нише высыхает

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Нужно дождаться полного застывания, чтобы не сбить расположение короба, не нарушить геометрию.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Лучше всего проводить розетку до финишной отделки, чтобы не разрушать целостность покрытия стен.

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

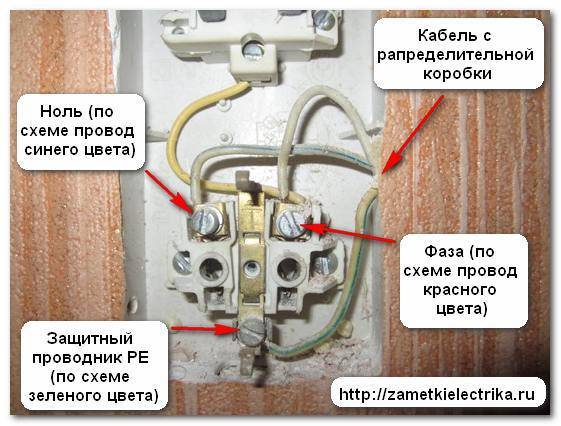

Подключение электрики

Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора

После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

1. 1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
   2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
   3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
   4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
   5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
   6. Все оголенные участки проводов обматывают изоляционной лентой.
   7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
   8. Уровнем контролируют ровность размещения блока.

1. В последнюю очередь монтируют верхнюю часть комплекта.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Розетка, выключатель и светильник основные составляющие любой электропроводки в квартире, частном доме, гараже или другом служебном помещении. Поэтому каждый рачительный домовладелец обязан знать, как подключить схему всех приборов при проведении ремонтных работ или возведении нового сооружения своими руками, в том числе и совмещённых, которые объединены в одном корпусе.

Ещё не так давно подключение проводов от выключателя к электрической цепи переменного тока проводилось наугад. Поэтому в домах старых построек большая часть таких приборов электрической цепи до сих пор остаются подключёнными с нарушением
всех правил безопасности. Естественно, на работу самого выключателя это никак не повлияло, но безопасность эксплуатации такого устройства остаётся под большим сомнением.

В последнее время для экономии проводов и места на стене производители электрических приборов начали совмещать и комбинировать несколько устройств в одном корпусе. При этом чаще всего совмещают розетку и клавишный включатель
так, как благодаря такой схеме подключения достигается максимальная эффективность и удобство использования таких электрических приборов.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

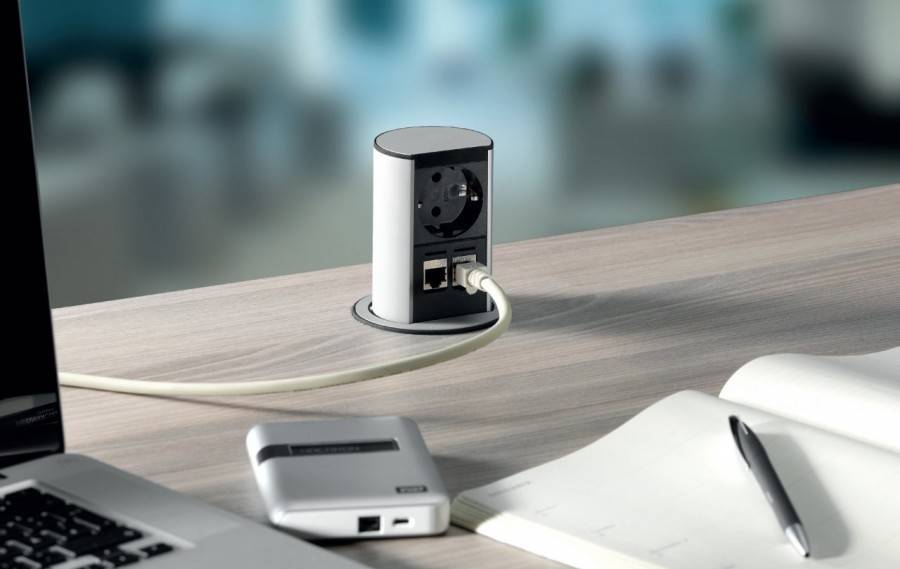

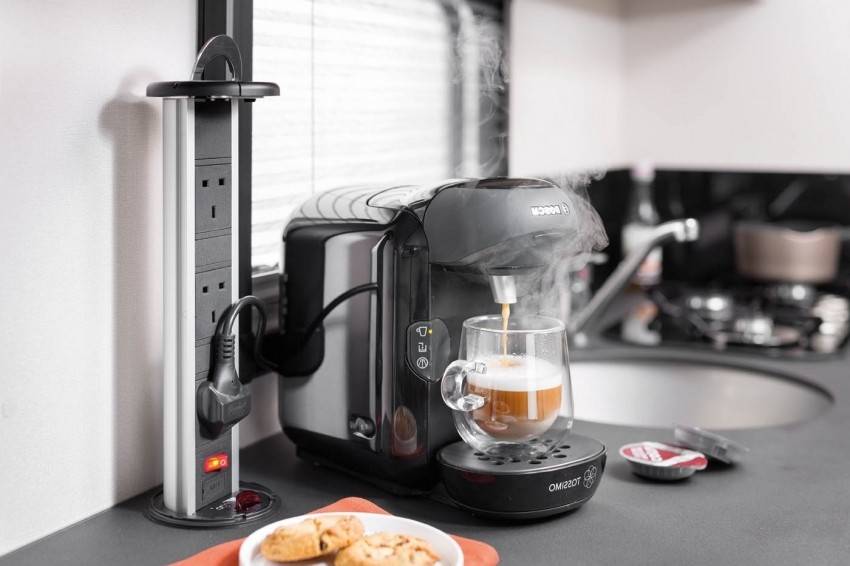

Вариант 2 – Выдвижные розетки

Выдвижные скрытые розетки дают шанс надежно спрятать доступ к электричеству от детей, домашних животных и таким образом не портить идеальный интерьер. Также встроенные в столешницу или корпус мебели устройства значительно экономят место и дают возможность подключения большого количества приборов.

Установить модели такого типа можно самостоятельно:

• Ознакомиться с инструкцией, прилагаемой к встраиваемому набору;
• Наметить габариты отверстия в месте установки скрытой конструкции;
• Аккуратно вырезать отверстие;
• Зафиксировать розетки специальными крепежами, которые обязательно идут в комплекте;
• Вытянуть шнур и включить в ближайший источник питания.
• Проверить работоспособность.

Степень защиты

При выборе комбинированных блоков учитывается степень защиты от сырости, проникновения предметов с размером 50 мм и меньше. Маркируется буками «IP» и парой цифр. Обозначения показаны в таблицах:

степень защиты от пыли и предметов	Размер предметов (мм), которые не попадут в блок выключателей
отсутствует
1	>50
2	>12
3	>2,5
4	>1
5	мелкие частицы и пыль
6	пыль в устройство не проникнет вообще

степень защиты от сырости	описание защиты
отсутствует
1	падающие сверху капли
2	капли, которые падают как сверху, так и под углом 15°
3	брызги, попадающие под углом 60 °, дождь
4	брызги, падающие с разных углов
5	водная струя
6	мощная водная струя
7	недолгое погружение под воду
8	длительное подводное погружение

Для жилого помещения подойдет изделие со степенью защиты IP 20, для ванной комнаты — IP 45. Если комбинированный розеточный блок находится на улице, то степень защиты должна быть IP 65.

Способы подключения

Если планируется подключить розеточный блок из одной группы, то здесь применяют шлейфовый метод. Этот тип электропроводки способен выдержать нагрузку, которая не превышает уровня 16А. В основном это секции из трех розеток с дополнительным заземлением.

Комбинированный способ включает в себя параллельную схему для подключения. Здесь от основного источника питания прокладывают две линии кабеля. Один из них выполняет функции шлейфового метода. Он подает электропитание для четырех или шести секций розеток.

Другой провод отвечает за максимальное питание техники. Он проводит ток к пятой и шестой точке. Чаще всего она используется для бытовых приборов с высоким уровнем мощности.

Основным недостатком такого способа считается сложный монтаж и большие расходы на кабель и его профессиональный монтаж. Эти способы могут применяться как для скрытых, так и накладных видов розеточных блоков.

Шлейфовый метод требует прокладки кабеля внутри полости стены, а комбинированный по её поверхности. Специальные кабель-каналы увеличивают безопасность в процессе эксплуатации бытовых приборов. Большинство каналов имеют дополнительные перегородки. В них аккуратно размещают электропроводку.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

• панель с нужным количеством точек питания;
• планку декоративную;
• кабель проводки нужным метражом — замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
• провод для перемычек;
• алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

• строительный уровень или линейку;
• карандаш;
• перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
• зубило, молоток;
• электромонтажные инструменты;
• шпатель;
• тару для замешивания шпаклевки (гипса, алебастра).

Окончательный вердикт для соединений методом шлейфа

В ПУЭ четко прописаны нормативы, которые дают безапелляционные рекомендации:

1. Пункт 7.144 – чтобы подключать открытые проводящие части элементов к заземляющим и нулевым проводникам необходимы отдельные ответвления. Соединять защитные проводники последовательным способом нельзя.
2. Пункт 1.26 ответвления выполняют в коробке, если она соответствует проведению таких работ или в корпусе электрического изделия, розетка к ним относится.

Чтобы не возникло возгорания, если проведено шлейфовое подключение розеток, нужно в обязательном порядке рассчитать нагрузки, которые будут испытывать потребители.

Предстоит учесть:

1. Дополнительные контакты в проводниках являются слабыми звеньями.
2. Розетка рассчитана на потребление номинального тока в пределах 16 А. При подключении такой нагрузки, негативных воздействий не будет. Если включить приборы во все точки, не выдержит кабель из-за суммарного тока, превышающего номинальное значение.
3. Когда хозяин планирует включать в одной комнате аудиотехнику, телевизор, компьютер – не особо мощные приборы, бессмысленно подводить для них отдельные точки.

Для целого дома, если в нем появилось много техники, бытовых приборов, сантехнического оборудования, лучше не нарушать электротехнических правил. Нужно сделать все розетки автономными, тогда не придется при включении новой электропечи, мультиварки или гриля задумываться, насколько опасна, одновременная работа мощных приборов, какие последствия в целом ожидают от перенагрузки электросистемы. Сколько бы ни было затрачено средств на надежную проводку, это будет выгодней по сравнению с ремонтом квартиры после пожара, если останется, что восстанавливать.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

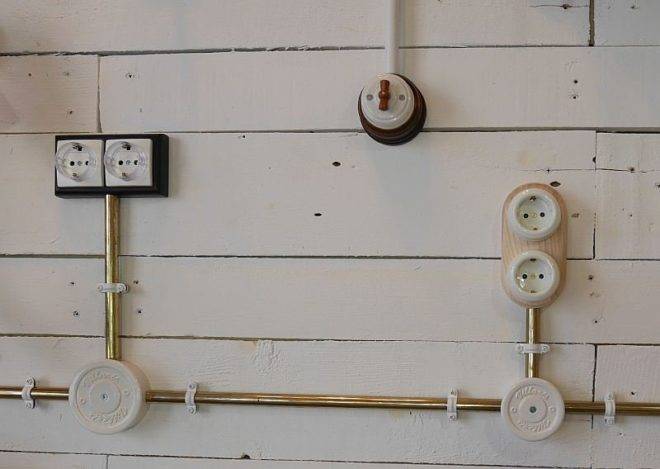

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Установка розетки в стену из бетона или кирпича

Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.

Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:

• приготовить нужный инструмент и материал;
• сделать разметку на стене, в месте установки розетки;
• высверлить углубления в стене;
• установить подрозетники.

Из инструмента возьмем:

• перфоратор;
• специальная коронка для сверления диаметром 70 мм;
• уровень;
• карандаш;
• шпатель.

Из материала возьмем:

• подрозетники;
• саморезы;
• строительный алебастр;
• вода.

Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .

Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.

На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.

Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.

Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.

Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.

Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:

Отметив нужное место отбиваем уровень карандашем:

Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.

Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.

Дальше работаем лопаткой, выставив перфоратор на долбление:

Предварительно вымести всю пыль кистью с мест сверления:

Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:

Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.

Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.

Заключение

Таким образом вы узнали, как установить розетки в стену с помощью коробок. Это одна из методов установки, но существуют и другие, например, вырезание места установки розеток в бетонной или кирпичной стене с помощью ручной угловой отрезной машинкой. Но это другая история.

Процесс разметки стен

Ответственный этап, определяющий качество установки розеток и их подсоединение. Для того, чтобы его осуществить необходимо наложить розетки на место где установлены подрозетники, количество наложенных розеток зависит от того, сколько гнезд будет присутствовать в блоке.

Штробирование

Этот процесс осуществляется не так тяжело, как звучит. Он включает в себя создание гнезд для подрозетников. В данном деле вам необходимо иметь перфоратор с нужной насадкой.

Если вы собираетесь разместить блок розеток в стене из бетона или кирпича, то вам жизненно важно проштробить круги коронкой, а затем выбить с помощью зубила сердцевину

Установка подрозетников

Также не самый сложный шаг в установке розеток , поскольку на сегодня рынок предлагает созданные для этой процедуры пластиковые стаканы, соединяющиеся друг с другом. Так что даже самый последний профан справится.

Особенности конструктивного исполнения

Наиболее простым технологическим решением являются конструкции, рассчитанные на переменный ток без заземления. Силовые розетки с заземлением имеют не только отверстия под стандартную вилку, но и специальный штекер, выполняющий функции заземлителя. Он может также находиться и сбоку в виде контактов.

В конструкции может быть предусмотрена особая защитная система. Например, в некоторых моделях предусмотрены специальные шторки на отверстиях под вилку. Они открываются только в том случае, если входят два штыря одновременно. Удобно использование разъемов со встроенными в корпус выталкивателями, активизирующимися при нажатии на кнопку.

Иногда производители устанавливают специальный таймер, на котором можно задать время соединения или размыкания контактов. Не теряют популярности и модификации с УЗО – это прекрасное решение для зон с высоким уровнем ответственности по электротехническому параметру.

Подготовка к монтажу

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

• панель с нужным количеством точек питания;
• планку декоративную;
• кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
• провод для перемычек;
• алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

• строительный уровень или линейку;
• карандаш;
• перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
• зубило, молоток;
• электромонтажные инструменты;
• шпатель;
• тару для замешивания шпаклевки (гипса, алебастра).

Советы и рекомендации

При монтаже подрозетника не лишним будет придерживаться некоторых советов, которые значительно сэкономят силы, время и деньги.

Устанавливайте монтажную коробку после нанесения штукатурки на стену, но обязательно до отделки шпаклевкой и наклеивания обоев. Такой порядок исключит погрешности, не испортит интерьер, а поможет скрыть погрешности локального ремонта.

Проверяйте правильность разметки уровнем, чтобы в последствии не получить косо размещенные розетки. Особенно это актуально для установки розеточных блоков.

Не обязательно пользоваться старыми отверстия при замене розеток и выключателей – достаточно замазать прежний вход.

Если стена слишком тонкая для подрозетника стандартного размера, то рекомендуется устанавливать накладные розетки. В крайнем случае допускается самостоятельное подрезание высоты монтажного стакана.

Приведенные пошаговые фотографии монтажа подрозетника наглядно демонстрируют, что в его установке нет ничего сложного даже для новичка в электротехнике. Если появилась необходимость в подобном ремонте, то смело приступайте к работе, вооружившись описанными выше инструкциями, советами и рекомендациями.

В чем может быть нюанс

На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.

Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А

Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить

И особенно важно это в электрике

Выключатели являются основными приборами для управления освещением. Наиболее распространен одинарный, но если требуется управлять несколькими светильниками с одного места, применяются двух,- и трехклавишные. На фото ниже изображен трехклавишный выключатель с розеткой.

Трехклавишный выключатель с розеткой на стене

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Это интересно: Подключение люминесцентных ламп — схема и принцип работы
