Деревянные балки перекрытия для большого пролета: Инструкции и Фото

Основы монтажных работ

Для избегания появлений прогибов балочных элементов необходимо сохранять определенную конструкцию между собой

Одним из главных компонентов конструкции балочного перекрытия из дерева является выбранный материал. Так, рекомендуется использовать лиственные или хвойные породы древесины. Перекрытие создается из балок, накатов и полов и утеплителей. В случае создания здания в виде прямоугольника, лучше использовать кладку параллельную наименьшей стены.

Для избегания появлений прогибов балочных элементов необходимо сохранять определенную конструкцию между собой

Стоит отметить, что для выполнения этой задачи следует брать во внимание сечение деталей и длины, которую имеет пролет

Прежде чем приступить к монтажным работам, следует выполнить обработку материала антисептическими средствами. На стенку укладываем концами балки, обворачиваем их рубероидами. Стоит отметить, что торцы элементов необходимо оставить свободными. При выполнении данной работы соблюдаем зазор в 3 см.

Далее анкерными болтами крепим балки к конструкции. Черепные бруски, размером 5 на 5 см присоединяем к боковой части, что обеспечит накат. После саморезами прикручиваем доски к постройке. Данные действия обязательно нужны нам, если в наших планах потолок делать самостоятельно.

После закрепления наката, приступаем к изоляции, что защитит постройку от проникновения шума, а для цокольных и подвальных помещений создаст еще и тепловую изоляцию. Для таких целей в современном строительстве минеральную вату, которая хорошо циркулирует воздух.

Вот мы и ознакомились с особенностями перекрытия, и способами их монтажа.

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес
перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв.
(Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам
относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки
затруднительно, следует проектировать перекрытие с запасом прочности.
Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои
пределы жесткости. Но формула для расчета одинакова – отношение абсолютной
величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не
должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из
которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками
составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит
400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при
нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по
формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 /
142,71 = 0,56057 куб. м

R – сопротивление древесины, приведенное в СНиП II-25-80 (СП
64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам – таблица сопротивления древесины

Если используется не сосна, тогда значение следует
скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП
64.13330.2011)).

Расчет перекрытия по деревянным балкам – переходящий коэффициент

Если учесть предполагаемый срок службы строения, то
полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам – срок службы дома

Пример расчета балки показал, что сопротивление балки на
прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с
применением выше приведенной формулы. Но можно использовать специально
разработанный калькулятор расчета деревянных балок перекрытия. Он позволит
учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять
не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина
пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для
расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из
предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см.
Если выдержать такой размер сложно, можно достичь нужной ширины путем набора
более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза
больше, а если сложить друг на друга – выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить
возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что
данные графика пригодны для расчета однопролетной балки. Т.е. для того случая,
когда балка лежит на двух опорах. Измеряя один из параметров можно получить
желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок
деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который
будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками
перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Устройство балочного перекрытия

При монтаже нужно обязательно соблюдать уровень всех вертикалей и горизонталей. Для этого предварительно натяните маячный шнур и устанавливайте каждую балку, ориентируясь на него. Только таким образом можно обеспечить идеальное устройство балочного перекрытия.

Это обеспечит ровность всех балок относительно друг друга. Чтобы при монтаже наката балки не двигались, скрепите их между собой. Не забывайте, что деревянные перекрытия легко воспламеняются, поэтому если сквозь них проходят печные или каминные трубы, то между трубой и элементами перекрытия должно сохраняться расстояние не менее 40 см. Все электрические кабели, проходящие внутри или снаружи перекрытия, укладываются в кабель-канал (монтажный короб) или гофру.

Таблица. Расстояние между балками междуэтажного (чердачного) перекрытия, см

Сечение	Расстояние между стенами, м
деревянной балки, мм	3	3,5	4	4,5	5
50×160	80(120)	60 (90)	45 (65)	50	40
60×120	125(185)	80(135)	70(105)	55(80)	45 (65)
100×100	60 (90)	45 (70)	35(50)	40	Не применяется

Расчет балок деревянного перекрытия

Для того, чтобы определить какое количество деревянных балок и каких размеров потребуется для устройства перекрытия необходимо:

• замерить пролет, который они будут перекрывать;
• определиться со способами их закрепления на стенах (на какую глубину они будут заходить в стены);
• сделать расчет нагрузки, которая будет на них действовать при эксплуатации;
• с помощью таблиц или программы-калькулятора подобрать подходящие шаг и сечение.

Теперь рассмотрим, как это можно сделать.

Длина деревянных балок перекрытия

Необходимая длина балок перекрытия определяется размерами того пролета, который они будут перекрывать и запасом необходимым для заделывания их в стены. Длину пролета несложно замерить с помощью рулетки, а глубина заделывания в стены, во многом, зависит от их материала.

В домах со стенами из кирпича или блоков балки обычно заделываются в «гнезда» на глубину не менее 100 мм (доска) или 150 мм (брус). В деревянных домах их, как правило, укладываютс в специальные зарубки на глубину не меньше чем 70 мм. При использовании специального металлического крепления (хомутов, уголков, кронштейнов) длина балок будет равна пролету — расстоянию между противоположными стенами, на которых они крепятся. Иногда, при монтаже стропильных ног крыши непосредственно на деревянные балки, их выпускают наружу, за пределы стен на 30-50 см, формируя, таким образом, свес крыши.

Оптимальный пролет, которые могут перекрывать деревянные балки 2,5-4 м. Максимальная длина балки из обрезной доски или бруса, то есть пролет, который она может перекрывать — 6 м. При большей длине пролета (6-12 м) необходимо использовать современные деревянные балки из клееного бруса или двутавровые, а также можно опирать их на промежуточные опоры (стены, колонны). Кроме этого для перекрытия пролетов, длиной более 6 м, вместо балок можно использовать деревянные фермы.

Определение нагрузки, действующей на перекрытие

Нагрузка, действующая на перекрытие по деревянным балкам состоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации. Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.

Для чердачного деревянного перекрытия, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.

Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:

70х1,3 = 90 кг/м 2 , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:

Робщ.=Рсобств.+Рэкспл. = 50+90=130 кг\м 2 . Округляя в большую сторону принимаем 150 кг/м 2 .

В случае, если в конструкции чердачного помещения будет использоваться более тяжелый утеплитель, материал для межбалочного заполнения или подшивка, а также если предполагается его использовать для хранения вещей или материалов, то есть оно будет интенсивно эксплуатироваться, то нормативное значение нагрузки следует увеличить до 150 кг/м2. В этом случае, общая нагрузка на перекрытие составит:

50+150х1,3 = 245 кг/м 2 , округляем до 250 кг/м 2 .

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 300-350 кг/м 2 .

В связи с тем, что междуэтажное деревянное перекрытие, как правило, включает в свою конструкцию полы, а временная эксплуатационная нагрузка включает в себя вес большого количества предметов быта и максимальное присутствие людей, то оно должно быть рассчитано на общую нагрузку 350 — 400 кг/м 2 .

Порядок расчёта

Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:

• провести замеры пролёта между несущими стенами жилого здания;
• рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;
• провести расчёт сечения и шага балок по специальным таблицам.

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.

Точные расчёты может выполнить только специализирующаяся на этом строительная организация. При самостоятельных вычислениях отталкиваются от следующих значений:

• общая нормативная нагрузка на квадратный метр перекрытия при использовании утеплителя (минеральной ваты) составляет 130 кг/м2;
• при использовании толстых досок и тяжёлого теплоизоляционного материала нормативная нагрузка увеличивается до 150 кг/м2, общая с учётом коэффициента безопасности 1,3 – до 245 кг/м2;
• в мансардном помещении на перекрытие действуют временные нагрузки от установки мебели или перемещения людей – общая нагрузка составит 350 кг/м2;
• общая нагрузка для междуэтажных пролётов не менее 400 кг/м2.

Все указанные величины считаются базовым значением для дальнейших расчётов.

Расчет балки на прогиб — деревянной и металлической, формулы

В инженерных и инженерно-строительных науках (сопротивление материалов, строительная механика, теория прочности), под балкой понимается элемент несущей конструкции, воспринимающаяся преимущественно на изгибные нагрузки, и имеющая различные формы поперечного сечения.

Конечно, в реальном строительстве, балочные конструкции подвержены и другим видам нагружения (ветровой нагрузке, вибрации, знакопеременному нагружения), однако основной расчет горизонтальных, многоопертых и жесткозакрепленных балок проводится на действие или поперечной, или приведенной к ней эквивалентной нагрузке.

Расчетная схема рассматривает балку как жесткозакрепленный стержень или как стержень, установленный на двух опорах. При наличии 3 и более опор, стержневая система считается статически неопределимой и расчет на прогиб как всей конструкции, так и ее отдельных элементов, значительно усложняется.

При этом, основное нагружение рассматривается как сумма сил, действующая в направлении перпендикулярному сечению. Целью расчета на прогиб является определение максимального прогиба (деформации) который не должен превышать предельных значений и характеризует жесткость как отдельного элемента (так и всей связанной с ней строительной конструкции.

Основные положения расчетных методик

Современные строительные методики расчета стержневых (балочных) конструкций на прочность и жесткость, дают возможность уже на стадии проектирования определить значение прогиба и сделать заключение о возможности эксплуатации строительной конструкции.

Расчет на жесткость позволяет решить вопрос о наибольших деформациях, которые могут возникнуть в строительной конструкции при комплексном действии различного вида нагрузок.

Современные методы расчета, проводимые с использованием специализированных расчетов на электронно-вычислительных машинах, или выполняемые при помощи калькулятора, позволяют определить жесткость и прочность объекта исследований.

Несмотря на формализацию расчетных методик, которые предусматривают использование эмпирических формул, а действие реальных нагрузок учитывается введением поправочных коэффициентов (коэффициенты запаса прочности), комплексный расчет достаточно полно и адекватно оценивает эксплуатационную надежность возведенного сооружения или изготовленного элемента какой-либо машины.

Несмотря на отдельность прочности расчетов и определения жесткости конструкции, обе методики взаимосвязаны, а понятия «жесткость» и «прочность» неразделимы. Однако, в деталях машин, основное разрушение объекта происходит из-за потери прочности, в то время как объекты строительной механики часто непригодны к дальнейшей эксплуатации из значительных пластических деформаций, которые свидетельствуют о низкой жесткости элементов конструкции или объекта в целом.

Сегодня, в дисциплинах «Сопротивление материалов», «Строительная механика» и «Детали машин», приняты два метода расчета на прочность и жесткость:

1. Упрощенный (формальный), при проведении которого в расчетах применяются укрупненные коэффициенты.
2. Уточненный, где используются не только коэффициенты запаса прочности, но и производится расчет контракции по предельным состояниям.

Алгоритм расчета на жесткость

Формула определения прочности балки на изгиб

Где:

• M – максимальный момент, возникающий в балке (находится по эпюре моментов);
• Wn,min – момент сопротивления сечения (находится по таблице или вычисляется для данного профиля), у сечения обычно 2-а момента сопротивления сечения, в расчетах используется Wx, если нагрузка перпендикулярна оси х-х профиля или Wy, если нагрузка перпендикулярна оси y-y;
• Ry – расчетное сопротивление стали при изгибе (задается в соответствии с выбором стали);
• γc – коэффициент условий работы (данный коэффициент можно найти в таблице 1 СП 16.13330.2011;

Алгоритм расчета на жесткость (определение величины прогиба) достаточно формализован и не представляет труда для овладения.

Для того, чтобы определить прогиб балки, необходимо в нижеприведенной последовательности выполнить следующие действия:

1. Составить расчетную схему объекта исследований.
2. Определить размерные характеристики балки и расчетных сечений.
3. Рассчитать максимальную нагрузку, действующую на балку, определив точку ее приложения.
4. При необходимости, балка (в расчетной схеме она заменятся невесомым стержнем) дополнительно проверяется на прочность по максимальному изгибающему моменту.
5. Определяется значение максимального прогиба, который характеризует жесткость балки.

Деревянные межэтажные перекрытия. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

• несущие балки;
• направляющие бруски;
• черновой потолок;
• основа пола верхнего этажа;
• утеплитель;
• гидроизоляция;
• декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

Основные параметры бруса для балок

Параметры балок напрямую зависят от геометрических размеров помещений нижнего и верхнего этажа, их предполагаемого назначения. Расчет параметров – это важный этап в создании междуэтажного перекрытия, во многом от него зависит надежность и долговечности всей конструкции.

Форма и сечение

Брус прямоугольного сечения видится оптимальным материалом для изготовления балок. Установленный на ребро, он имеет достаточный запас прочности, высокую надежность. Иногда в качестве несущих конструкций используют кругляк или пиломатериал специфических профилей, к примеру, двутаврового сечения.

Точные параметры бруса напрямую зависят от предполагаемой нагрузки, длины пролета и расстояния между соседними балками. Кстати, вовсе не обязательно самому рассчитывать все параметры, можно воспользоваться готовыми таблицами и диаграммами.

Расчет длины

Вычислить длину балки просто – это ширина пролета плюс допуски на заделку в пазы. Вне зависимости от сечения не рекомендуется делать пролеты шириной более 6 м, это неминуемо вызовет провисание, которое может закончиться аварией. Если же необходимо изготовить деревянное перекрытие большего размера, можно выйти из положения, установив опоры и подпорки в виде колонн из того же бруса.

Количество материала

Для простоты подсчета количества материала нелишним будет набросать схему будущего перекрытия. При этом надо учитывать, что расстояние от крайних балок до стены будет равняться примерно 50 мм, а остальные будут равномерно уложены между ними с одинаковым интервалом (0,5–1,0 м).

Достоинства и недостатки балок из дерева

Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:

• доступная цена;
• простота доставки на строительную площадку;
• возможность установки без применения спецтехники;
• экологическая безопасность;
• ремонтопригодность.

Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.

В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

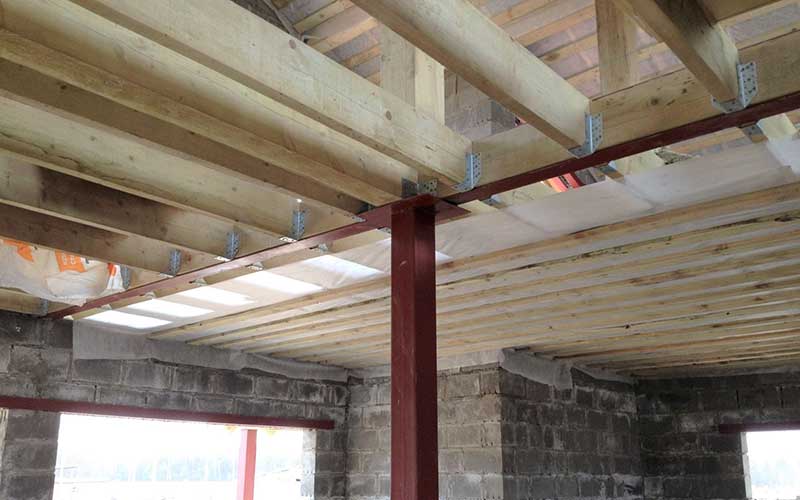

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Виды деревянных ферм

Подобные конструкции могут использоваться не только при строительстве крыш, раньше, например, они использовались при строительстве мостов. Но, учитывая восприимчивость дерева к влаге и воздействию насекомых (несмотря на все защитные пропитки), в последнее время они используются главным образом именно для устройства крыши, или в качестве перекрытий между этажами в частном строительстве.

Что же касается классификации, то по назначению можно выделить:

• деревянные стропильные фермы – их можно собрать на земле, а потом просто поднять и закрепить на уже почти готовом доме. Это очень удобно и сокращает время строительства;
• фермы-перекрытия – в этом случае они используются в роли перекрытия между этажами.

На фото – заготовки для перекрытия

Есть определенные отличие и в форме конструкции, можно выделить такие типы как:

с параллельными поясами – используются для устройства перекрытия между этажами;

• треугольные – при строительстве частных домов каркас крыши состоит из нескольких треугольных ферм, соединенных поверху деревянным брусом;
• прямоугольные фермы могут использоваться для устройства крыши с небольшим уклоном;
• возможны варианты с трапециевидным очертанием, а также с искривленным верхним поясом.

На схеме представлены разные варианты очертания верхнего пояса

Как правило, ферма из дерева изготавливается либо из деревянного бруса, либо из достаточно широких досок (если нагрузка будет главным образом вертикальной).

Но возможны и другие варианты:

• при необходимости восприятия больших нагрузок могут использоваться комбинированные конструкции. В них, например, нижний пояс может быть изготовлен из стали, а остальные элементы – быть деревянными. Это позволит максимально снизить вес, а металл без проблем выдержит эксплуатационную нагрузку;
• встречаются и фермы, изготовленные из фанерных труб. Главным преимуществом такого вида можно считать малый вес (даже по сравнению с аналогом из бруса или доски). Небольшая цена также может считаться преимуществом. Конечно, прочность таких сооружений несколько меньше, чем у аналогов, изготовленных из толстых брусьев, поэтому и используют их главным образом не в качестве несущих конструкций;

Схема узла из фанерных труб

• фермы, в которых сочетается стеклопластик и дерево можно считать экзотикой, но они существуют. Стеклопластик довольно прочный, к тому же обладает малым весом, так что конструкция получается довольно прочной и легкой;
• но чаще всего встречаются обычные конструкции, изготовленные из цельного либо клееного бруса, а также досок.

Балки в деревянном доме

Балки выполняют в производственных условиях из бруса: массивного или клеёного, преимущественно из деревьев хвойных пород. До применения в строительстве их высушивают не менее года. Он должен быть своими руками очищен от сучков и трещин. Брус берут с прямоугольным сечением, при этом учитывают, что способность выдерживать большие нагрузки зависит от высоты деревянного бруса, а не от его ширины. Идеальное соотношение сторон 7/5. Одни и те же детали в зависимости от укладки меняют способность выдерживать нагрузки, так, если они уложены рядом, то выносят меньшую нагрузку, чем уложенные в высоту, одна на другую.

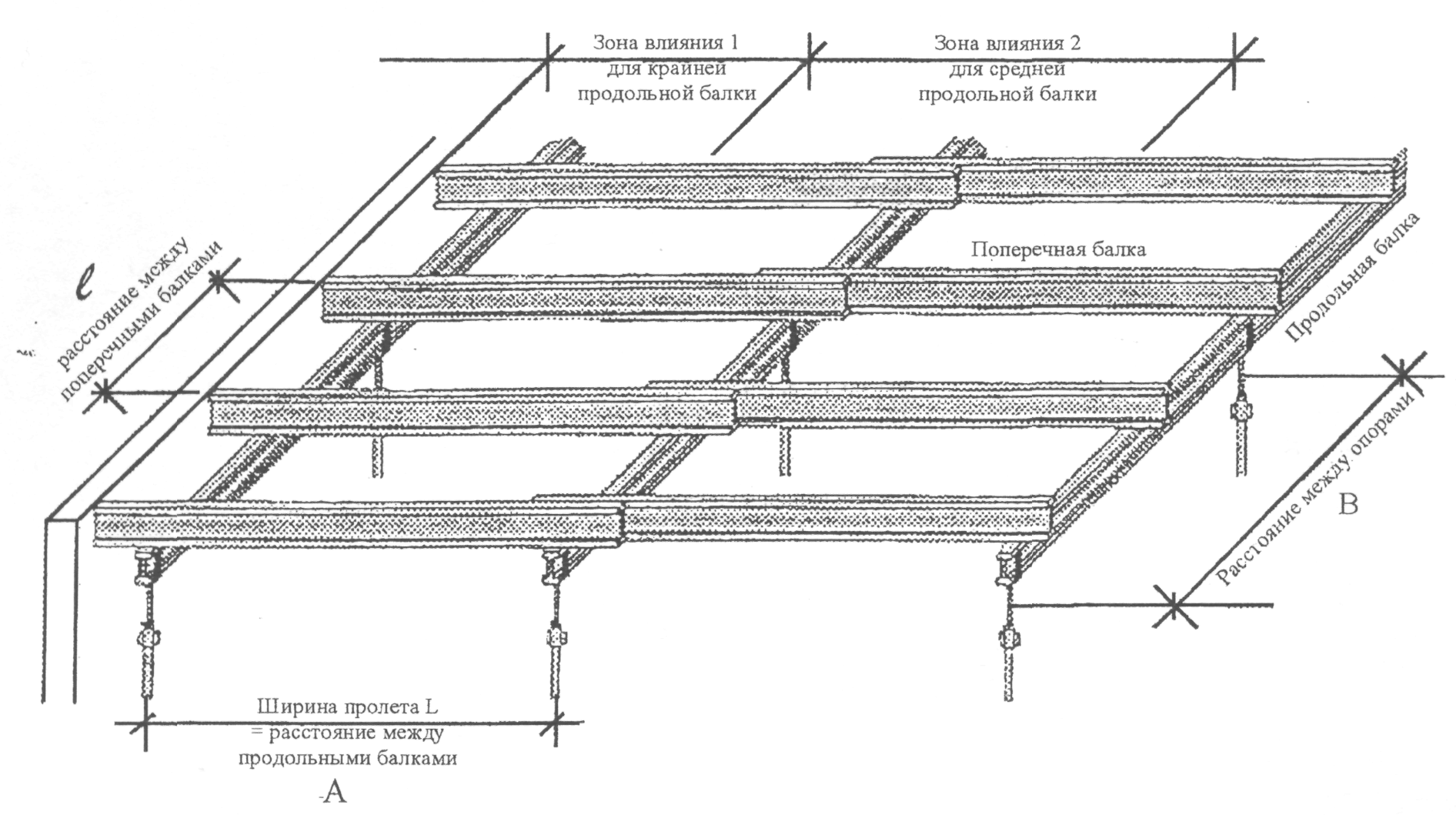

Конструкция деревянного междуэтажного перекрытия

Скрепляют их своими руками зубчатыми пластинами из металла, средние части укладывают в частном доме на внутренние стены, а концы балок на внешние по направлению от внешних сторон к центру. Шаг рассчитывают предварительно, сейчас для расчётов разработаны специальные компьютерные программы.

Обычно основная нагрузка составляет 200-230 кг/м2 ,переменная – 200 кг/м2 . Дополнительных подпорок не нужно, если длина балки не больше 6 м. Идеальное расстояние между стенами от 2,5 до 4 метров.

Устройство крайних деревянных балок своими руками можно сделать с помощью выравнивания по рейке или нити, и постоянно проверяют нивелиром или уровнем.

Утепление

Основное свойство любого утеплителя — его теплопроводность. Чем она ниже, чем лучшее утепление обеспечивается слоем фиксированной толщины.

Для каждого региона страны в зависимости от зимних температур в нем российским СНиП 23-02-2003 предлагаются собственные нормы теплового сопротивления ограждающих конструкций.

Тепловое сопротивление складывается из сопротивления каждого из слоев стены или перекрытия; однако именно для перекрытий свойствами настила, паро- и гидроизоляции можно пренебречь, поскольку их теплоизолирующие качества серьезно уступают таковым у любого современного утеплителя.

95% теплоизоляции обеспечиваются уложенным между балок утеплителем.

Толщина слоя утеплителя рассчитывается по простейшей формуле: она равна произведению расчетного теплового сопротивления и коэффициента теплопроводности выбранного теплоизоляционного материала.

Очевидно, для расчета не хватает только справочных данных. Чтобы избавить читателя от их поиска, приведем эти значения здесь.

Город	Нормированное тепловое сопротивление перекрытия, (м2*С)/Вт
Архангельск	4,6
Калининград	3,58
Москва, Пенза, Саратов	4,15
Краснодар	2,6
Астрахань	3,6
Оренбург	4,49
Пермь	5,08
Тюмень	4,6
Омск	4,83
Екатеринбург	4,38
Сургут	5,28
Красноярск	4,71
Чита	5,27
Хабаровск	4,6
Владивосток	4,03
Петропавловск-Камчатский	4,38
Магадан	5,5
Анадырь	6,39
Верхоянск	7,3

Суровый климат Верхоянска заставляет серьезно озаботиться утеплением.

Утеплитель	Теплопроводность в сухом состоянии, Вт/(м2*С)
Пенопласт С-25	0,04
Экструдированный пенополистирол	0,031
Пенополиуретан	0,04
Стекловата (маты)	0,05
Пеностекло	0,1
Базальтовая вата	0,042

Давайте в качестве примера своими руками выполним расчет утепления перекрытия над холодным подполом для дома, построенного в Астраханской области.

Утеплитель — базальтовая вата.

На фото — плитный утеплитель на основе базальтовой ваты.

1. Нормированное теплосопротивление из верхней таблицы берется равным 3,6 (м2*С)/Вт.
2. Теплопроводность базальтовой ваты равна 0,042 Вт/(м2*С).
3. Минимально необходимая толщина утеплителя, таким образом, равна 3,6*0,042=0,1512 метра, или 15 сантиметров.
