Как сделать пеллетную горелку

Изготовление своими руками

На первый взгляд может показаться, сделать такой прибор самому невозможно. Есть два способа создания такого отопительного агрегата. Первый заключается в том, что котёл монтируется по частям с нуля, второй — проводится установка пеллетной горелки в твердотопливной котёл. Очевидно, что последний вариант является более простым, однако, для создания оборудования понадобится сам котёл, работающий на твёрдом топливе.

Перед тем как приступать к выполнению работы, необходимо сделать чертежи пеллетного котла. Если же приступать к монтажу без предварительно составленного плана, есть риск совершить ошибку, которая потом отразится на функциональности, долговечности и безопасности прибора.

Горелка

Самым дорогостоящим элементом самодельного отопительного оборудования является именно горелка. Рекомендуется не экспериментировать, и не подвергать себя опасности, а купить в магазине качественную деталь, которая стоит порядка 40 тысяч рублей. Этот элемент выполняет такие функции:

Пеллетный котел своими руками: чертежи

• отвечает за воспламенение топлива;
• регулирует интенсивность пламени;
• контролирует пламя.

Котёл

После приобретения горелки следует позаботиться о не менее важной части агрегата — корпусе. Он может быть выполнен из разных материалов, но самым популярным считается чугун и сталь

Что касается положения, то наиболее выгодными являются горизонтальные котлы, в которых самый высокий показатель КПД

Что касается положения, то наиболее выгодными являются горизонтальные котлы, в которых самый высокий показатель КПД.

Однако, выполнить их своими руками весьма проблематично. Основные составляющие самого пеллетного котла:

• корпус. Кроме чугуна и стальных листов для выполнения корпуса котла применяются и другие материалы, например, кирпичная кладка;
• теплообменник. Именно от него зависит температура в доме. Элемент располагается внутри корпуса, представляет собой несколько последовательно соединенных труб.

Конструкция пеллетного котла предусматривает обязательное наличие таких составляющих отопительной системы, как дымоход, зольник, камера сгорания.

Топливный бункер

Это место предназначено для хранения топлива, то есть пеллет

Этому нужно уделить особое внимание. Из такой ёмкости топливо подаётся через шнек прямо в горелку

Чтобы изготовить бункер для пеллетного котла своими руками, нужно запастись такими материалами;

Чтобы изготовить бункер для пеллетного котла своими руками, нужно запастись такими материалами;

• электродвигатель;
• транспортировочный шнек;
• наружный кожух;
• вместительная ёмкость.

Потратив немного времени, финансовых средств и усилий, вполне возможно сделать пеллетный котёл своими руками. Чертежи составляются вместе со специалистом, чтобы предупредить возможные ошибки. Само отопительное оборудование являет собой несколько отдельных элементов, которые, работая вместе, отвечают за эффективное и быстрое нагревание дома.

Пеллеты: что это такое? Подробная характеристика топлива

Данное сырье отличается высокой энергоемкостью. Именно благодаря этому оно получило широкое распространение. Один килограмм гранулированных пеллет при переработке выделяет приблизительно 5 кВт/ч тепла. Из этого следует, что для организации отопления стандартного частного дома, имеющего средние габариты, понадобится около 2 кг материала в час.

Пеллеты для горелки загружаются в устройство приблизительно 1-2 раза в сутки. При загрузке новой порции сырья рекомендуется проводить очистку зольника от продуктов сгорания. Покупные горелки требуют еженедельной очистки, а самодельные приспособления загрязняются еще быстрее. Устройство, изготовленное своими руками, рекомендуется очищать приблизительно 1 раз в 3 дня. В противном случае оно довольно быстро выйдет из строя.

Некоторые модели горелок не требуют загрузки в течение 5 дней. В качестве примера можно привести пеллетную горелку АПГ-42. Такая модель совместима с котлами Теплодар-Купер.

Недостатком пеллетных горелок является обратное горение, которое сопровождается проникновением зоны пиролиза в бункер, предназначающийся для хранения и подачи топлива. Это влечет за собой задымление помещения, в котором находится отопительное оборудование, а также существует вероятность пожара.

Пеллеты – это гранулы небольшого размера, которые изготавливаются из дерева и используются в качестве топлива.

Пеллеты из опилок или любых других переработанных отходов при избытке воздуха в конструкции могут быть сдуты, что приведет к возникновению большого количества отходов (золы). Подача воздуха должна быть четко отрегулирована, в противном случае не только его избыток, но и недостаток могут привести к неэффективной работе и быстрому засорению аппарата.

Потребность гранулированного топлива в воздухе определяется в первую очередь режимом горения

Подбор правильного режима является первостепенной и очень важной задачей. Выход в рабочий режим горелки производится в 5 этапов

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно.

Первым делом требуется выполнить поджиг. Горелка для котла на пеллетах разжигается с помощью специального керамического стержня-зажигалки, который при включении разогревается до очень высокой температуры (900-1100 °C). Устройства, изготовленные собственноручно, можно разжигать и обычной лучиной.

На заметку! Ни в коем случае нельзя использовать для розжига горелки легковоспламеняющиеся жидкости. В этом случае процесс горения сразу же перейдет в бункер, вследствие чего произойдет пожар.1 кг пеллет при горении выделяет примерно 5 кВт/ч тепла.

Вторым этапом подготовки оборудования к работе является запуск

Очень важно отрегулировать правильную подачу воздуха, чтобы настроить пламя горелки. Далее выполняется разгон аппарата

На этом этапе горелка входит в обычный эксплуатационный режим

На этом этапе горелка входит в обычный эксплуатационный режим.

После разгона необходимо отрегулировать воздух таким образом, чтобы внутри устройства выставилась правильная температура теплоносителя в обратке. Затем нужно прекратить подачу гранулированного топлива и выставить необходимую интенсивность воздуха.

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).

Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

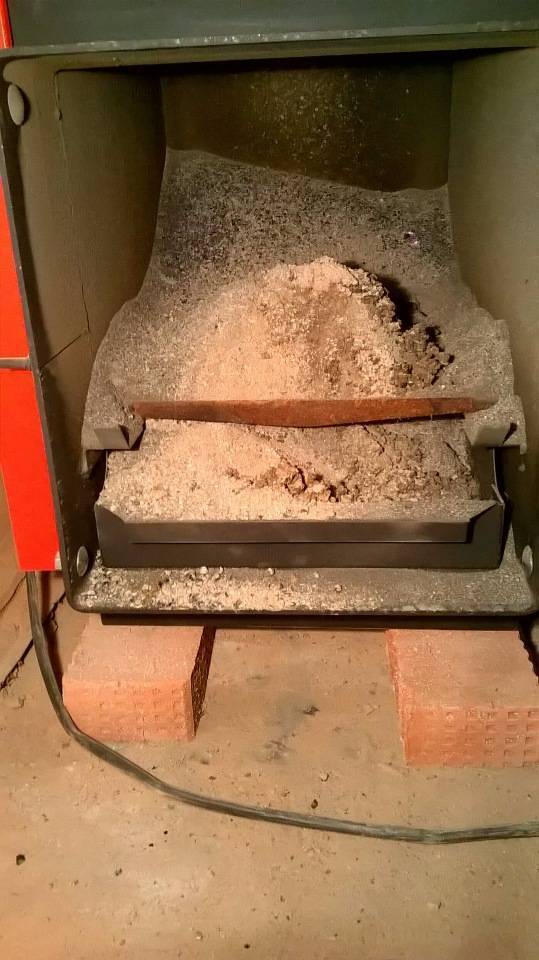

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.

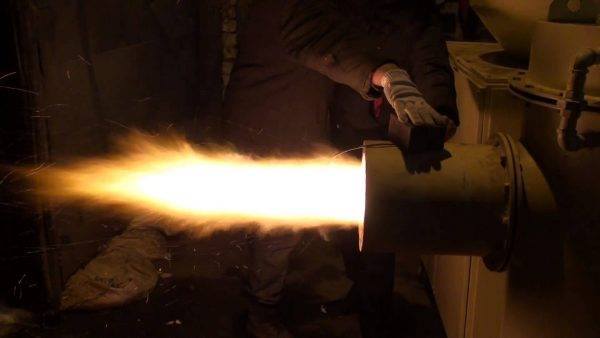

Вид сбоку на горелку факельного типа

• Небольшие габаритные размеры;
• Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
• Упрощённая эксплуатация;
• Повышенная надёжность;
• Можно сжигать пеллеты низкого качества.

• Небольшая мощность по сравнению с другими горелками;
• Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.

Общий вид горелки объёмного горения

Каминные

Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.

Общее описание

Как правило, стандартная пеллетная горелка реализуется производителями уже укомплектованной различными приспособлениями. Чаще всего в комплектацию входят следующие элементы:

• контроллер для автоматизации работы;
• шнек для подачи пеллет;
• лямбда-зонд, который измеряет остаточный объем воздуха и автоматически регулирует горение;
• бункерная топливная емкость.

На участке от шнека до горелки в некоторых случаях устанавливается пластмассовая гофра, которая при появлении обратной тяги не допускает распространения пламени. Основными узлами горелки также являются:

• электрический нагревательный элемент, который задействован в автоматическом розжиге;
• вентилятор для подачи воздуха, находящийся снизу устройства либо сзади котла, регулируемый с помощью контроллера.

В данном видео узнаем как сделать пеллетную горелку своими руками:

Автоматизированная подача в топку горючего из бункера происходит без вмешательства человека. Подача пеллет производится при помощи шнекового устройства с электроприводом, при этом процесс дополнительно проверяется контроллером с тепловыми датчиками и системой индикации, которая отображает работу непосредственно горелки.

Схема управления режимом температуры теплоносителя несложная. Во время достижения заданной температуры горелка с помощью контроллера переходит в ожидающий режим с длительным тлением горючего. Затем, когда теплоноситель остывает до определенной температуры, датчик передает сигнал о запуске вентилятора, это вызывает розжиг топлива и перевод устройства в обычный режим работы. Для розжига часто задействуют ТЭН.

Эффективность горелки будет зависеть от скорости засыпания горючего в топку и объема самого топлива, потому лишь правильная настройка всех показателей способствует оптимальному эффекту от работы этого оборудования.

Подготовительные работы

Перед тем, как приступить к самостоятельному изготовлению отопительного оборудования, требуется определиться с площадью обогрева, что позволит максимально точно выполнить расчёт требуемой мощности котла.

Основополагающими факторами, которые обязательно должны учитываться при расчёте, являются:

• среднегодовые температурные режимы в регионе;
• площадь отапливаемого помещения и высота потолка;
• количество дверей и окон;
• материал стен, пола и потолка.

В соответствии со справочной литературой необходимо выполнить определение коэффициентов сопротивления тепловой передачи материалов, а затем выполнить стандартные расчёты тепловых потерь. Мощность отопительного котла обязательно должна быть выше тепловых потерь примерно 10-15%.

При необходимости самостоятельно вычислить оптимальные показатели мощности для отопительного оборудования можно воспользоваться специальным калькулятором. В этом случае погрешность выполненных расчётов будет минимальной.

Котлы на пеллетах считаются экологичными, так как топливо используется вторичное. Пеллетные котлы – отзывы покупателей об использовании читайте на нашем сайте.

Инструкцию по изготовлению газовой горелки для пайки смотрите тут.

Дизельная горелка по своей эффективности не уступает твердотопливному агрегату. Советы по изготовлению горелки представлены далее.

Строение изделия

Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата

Особое внимание уделяется возможности регулировки интенсивности горения

Пеллетная горелка состоит из следующих элементов:

• камера сгорания (в виде трубы круглого или прямоугольного сечения);
• загрузочный бункер для топлива;
• шнековый конвейер для подачи сыпучего топлива;
• вентилятор для нагнетания воздуха в камеру сгорания.

От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.

Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.

Принцип работы

Пеллетная печь оборудуется горелкой, которая работает по следующему принципу:

1. Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
2. В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
3. Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
4. Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.

Особенности конструкции

Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.

Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.

Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.

Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами:

• В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
• Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.

Положительные особенности

Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.

Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит:

• экономное расходование топлива;
• минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
• небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

Устройство пеллетной горелки

Преимущества и недостатки

Качественно составленная схема современного котла на прессованных древесных отходах, должна учитывать все существующие у печей этого типа достоинства и недостатки. Преимущества, которые предлагает печь в процессе использования:

• Экономичность (для отопления не нужно использовать дров или угля).
• Высокое КПД (выше только у газовых котлов и печей).
• Качественное оборудование (даже самодельная печь должна быть собрана из хороших материалов).
• Отопление на пеллетах отличается высокой теплотворностью.
• Стоимость топлива ниже аналогов.
• Долговечность и надежность работы.
• Полная безопасность эксплуатации печи.
• Автоматизация процесса подачи топлива.
• Нет необходимости в постоянном контроле со стороны человека (печь автоматизирует процесс подачи пеллет, поддержание температуры).

Дополнительное преимущество печей – отсутствие любых неприятных запахов и характерного при горении черного дыма, что повышает экологичность конструкции.

Чертежи, если печь самодельная, должны учитывать и существующие недостатки:

• Высокая стоимость импортных комплектующих, используемых для самостоятельного сбора печи.
• Сложности с закупкой гранул, так как этот вид топливных элементов недостаточно хорошо развит в нашей стране.
• Необходимость использования электричества для работы и корректных показателей приборов автоматики.

Важно учитывать! Отключение на 7-10 часов допустимо и не потребует новой настройки. Перенастройка системы потребуется, когда электричество отсутствует более 10 часов. Рекомендуется обеспечить печь самостоятельным источником электричества – установить генератор, который будет подключен к котлу

Рекомендуется обеспечить печь самостоятельным источником электричества – установить генератор, который будет подключен к котлу.

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.

Принцип работы и особенности конструкции

Основной принцип работы агрегата – сочетание шнековой технологии и запального механизма, гарантирующего быстрое воспламенение. Схема пеллетного котла включает в себя эти особенности и предполагает, что процесс сжигания гранулированного топлива сопровождается принудительным поступлением воздуха, именно поэтому в ней присутствует вентилятор. Принцип работы предполагает, что автоматика розжига срабатывает только после того как топливо хорошо разгорится. Непосредственно в процессе горения брикетов образуются горячие дымовые газы. Выходя из топки, они попадают в теплообменник, где передают 95% выделившегося тепла.

Общая схема

Дальнейшая работа проходит так:

• продукты горения поступают в зольник;
• автоматическая подача воздуха позволяет поддерживать оптимальные параметры котла по выработке тепла (участие человека в этом процессе не предусмотрено).

Настройка и последующее за ней управление может производиться, если возникнет такая необходимость, с помощью вмонтированного пульта ДУ. Возможность установки максимальных для данного помещения и минимальных температурных значений позволяет обеспечить стабильную поддержку оптимальной для него температуры.

Особенности работы печи – при достижении максимальной температуры для агрегата дальнейшая подача топлива автоматически прекращается. Новое поступление становится возможным только после того, как температура упадет до минимальных показателей. Также к особенностям конструкции следует отнести:

• камера сгорания небольшая;
• до 72% теплосъема проходит в конструкции;
• средняя температура удаляемых в процессе воздействия пламени газов, составляет 1500;
• горелки объемного типа за счет чего достигается высокий показатель КПД (до 96%);
• некоторые агрегаты могут быть оснащены контуром горячего водоснабжения (дополнительное отопление в доме).

Выделяют 3 основных типа оборудования:

1. пеллетные котлы, предназначенные для гранулированного топлива, произведенного из древесины;
2. комбинированные печи/котлы, способные короткое время работать на дровах или угле;
3. Универсальные по использованному топливу пеллетные котлы (горелки) – для них подойдет любой вид твердого топлива.
