Установка печи в бане с выносной топкой

Печь для бани из металла инструкция по изготовлению

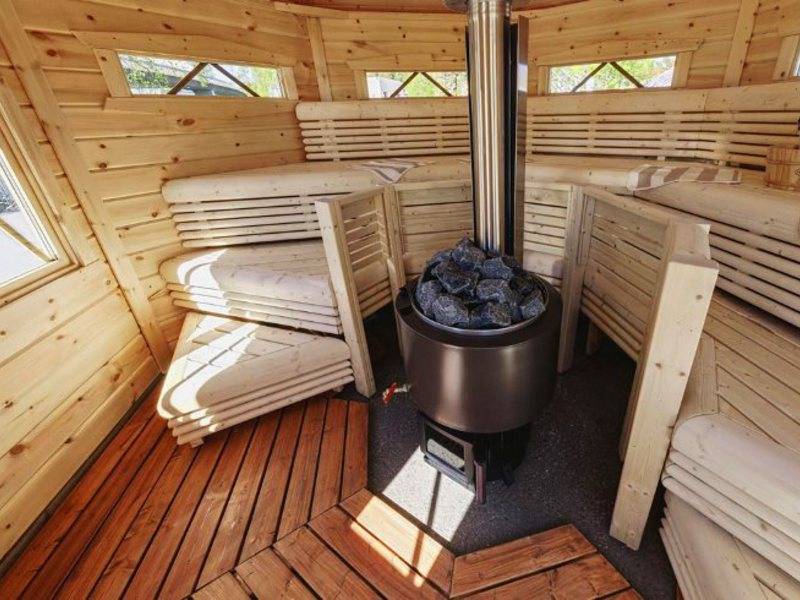

Достоинства и недостатки металлических печей для бани

• Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
• Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
• В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
• Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
• Быстрый нагрев — через пару часов парная уже готова к процедурам.
• Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
• Безопасность в эксплуатации при выполнении правил сборки печи.

1. Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
2. Проблемы в отоплении больших помещений.
3. Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

Конструкция печи-каменки из металла для бани

• Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
• Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
• Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

Изготовление печи-каменки для бани из металлической трубы

Процедура изготовления печи из металлической трубы выглядит так:

1. Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
2. На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
3. Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
4. Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
5. В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
6. Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
7. После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
8. Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
9. В водяном баке делаем отверстие под кран.
10. Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
11. Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.

Процедура установки печи из металла в бане

• Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
• Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
• При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

tutknow.ru>

Правила и техника безопасности в бане

Установка печи своими руками накладывает на мастера определенные обязательства. Они включают правила обустройства печного основания, термоизоляции прилегающих зон, устройства системы дымохода. При несоблюдении рекомендаций есть риск возгорания бани, которое грозит не только порчей имущества, но и травмами, гибелью людей.

Основные противопожарные указания при установке банной печи таковы:

• печку и дымоход располагают на достаточном расстоянии от перегородок, ограждающих конструкций бани;
• все смежные поверхности надежно защищают от огня и жара;
• если канал топки печки идет из предбанника, поверхности вокруг него обшивают особыми панелями или другими видами термоизоляции с трех сторон;
• расстояние между дверцей топки и противоположной стеной оставляют достаточно большим;
• установку печи в бане планируют так, чтобы передняя стенка с выносной топкой выступала на 3 см;
• заранее уточняют мощность печи: она должна соответствовать габаритам парилки.

Особенно строго должны соблюдаться правила по отношению к печке в деревянной бане. Если материал постройки считается негорючим (кирпич, бетон), либо стены покрыты специальным противопожарным составом, то помещение признается более безопасным. В месте, где выводится топливный канал, толщина стен бани даже из негорючих материалов не должна быть менее 12,5 см.

Материалы и их количество

Нужно знать, что основным материалом является именно кирпич, и конструкция печи для бани с топкой из предбанника состоит по большей части из него. Поэтому выбору кирпича стоит уделить львиную долю времени.  На этом материале ни в коем случае не нужно экономить, для печи нужна качественная основа.

Эксперты рекомендуют использовать огнестойкий кирпич. Он бывает таких размеров:

• стандартного – 23 на 12,5 на 6,5 см;
• зауженного – 23 на 11,4 на 6,5 см;
• уменьшено зауженного – 23 на 11,4 на 4 см.

Лучше всего подойдет шамотный кирпич соломенного окраса.

Кроме кирпича вам нужно будет обязательно иметь:

• глину для раствора;
• колосники классических размеров – 5-7 шт;
• дверку для отверстия с поддувом;
• дверку для отверстия топки – 25 на 28 см;
• дверку для еще одного отсека с камнями;
• шамотные изделия – 7-8 шт..;
• уголки стандартного размера из стали – 5-7 шт.;
• углы классического размера для перекрышки;
• достаточное количество песка – как речного, так и кварцевого.

Этих материалов достаточно, чтобы уверенно приступить к работе.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

• Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
• Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

сэндвич-трубы

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41—01-2003 (глава 6.6).

• Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения, листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт).

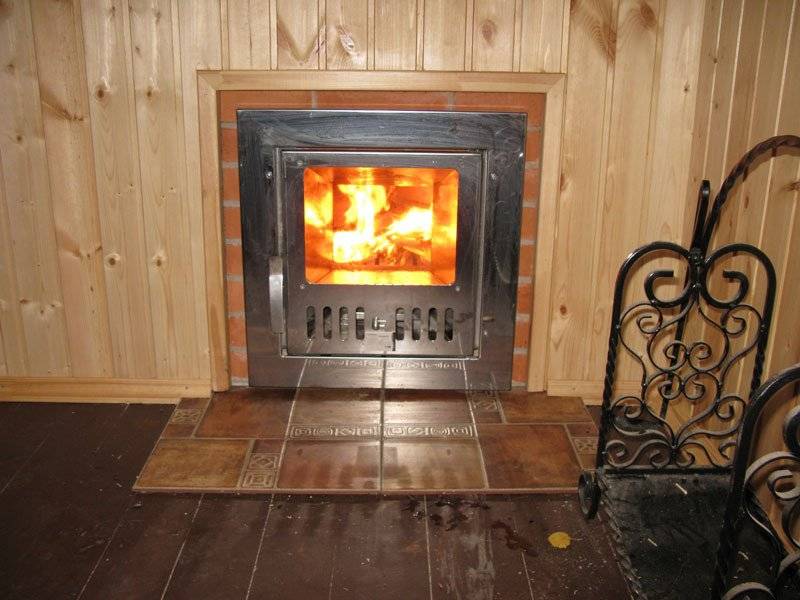

• Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.

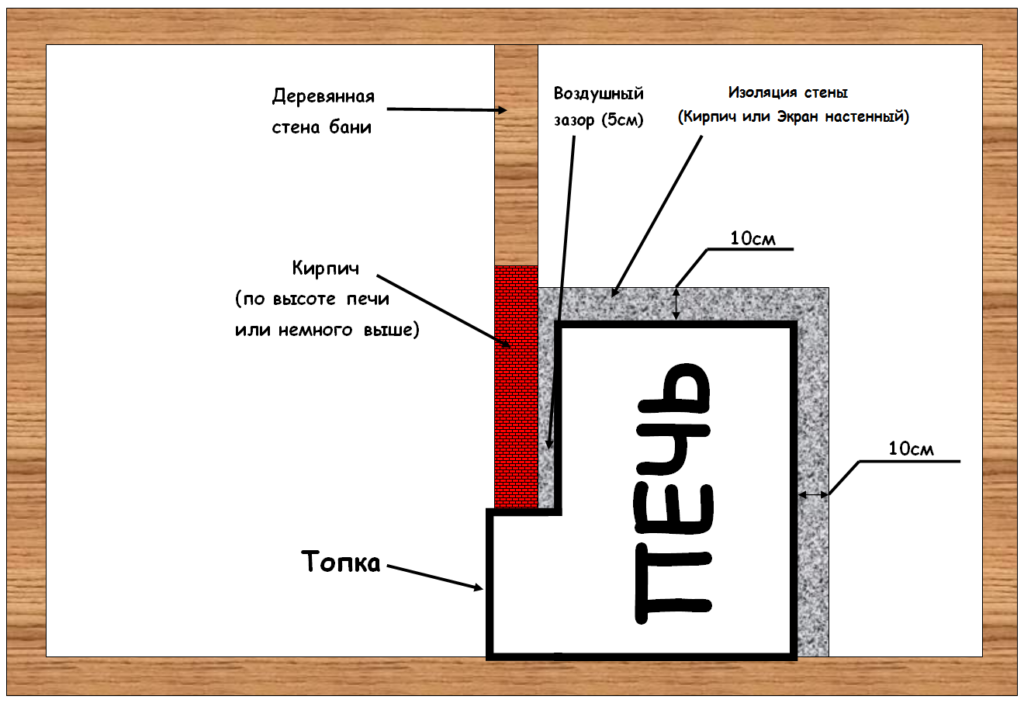

• Если перегородка между парной и предбанником деревянная, то проем, через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.

В показанном варианте хозяин предпочел заложить проем кирпичом

• При условии установки по торцевой части стены проема, через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
• Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
• От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
• Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Как вывести дымоход

На заключительном этапе к печи подключается дымоход. Присоединяют трубу к ней через патрубок. Сквозь перекрытие железный дымоход можно провести в специальной гильзе. Купить это приспособление в наше время труда не составит. Однако многие хозяева бань предпочитают изготавливать проходной узел самостоятельно. В этом случае прокладку дымохода производят следующим образом:

• В потолке прорезают отверстие так, чтобы расстояние от стенок дымохода до балок перекрытия и торцов досок в последующем составляло не менее 25 см со всех сторон.
• Сгибают из оцинкованной стали разделочный защитный короб. Его углы можно скрепить обычными саморезами.
• Вставляют короб в проделанное отверстие сверху таким образом, чтобы он не выступал в парилку. Между его стенками и материалом перекрытия при этом монтируют базальтовый картон.
• Снизу к коробу крепят кусок влагостойкого ГКЛ с проделанным под трубу отверстием.
• Устанавливают сам дымоход и заполняют ящик кусками минеральной ваты.

Через кровлю бани железный дымоход печи обычно проводят в «флэш-мастере» — специальном рукаве из силиконовой резины, способной выдерживать большие температуры. Можно также использовать тот же самостоятельно изготовленный стальной короб с изоляцией. Над кровлей труба дымохода должна возвышаться не менее чем на 80 см.

Как видите, установка печей в баню своими руками с выносной топкой — процедура не особенно сложная. Главное при монтаже такой модели — это не нарушать технологии сборки. В этом случае печка получится безопасной, а принимать водные процедуры в самой бане можно будет с максимальным комфортом.

Печи в баню с выносной топкой

Правильный уход за печью

В помещении бани важно всегда поддерживать чистоту. Мусор, скопившийся вокруг топки, сразу после остывания бани убирают, пол вокруг подметают или моют

Печное сооружение регулярно осматривают. Состояние дымохода оценивают каждые 3 месяца: на нем не должно быть следов прогорания и дефектов. Есть и другие советы по уходу за печкой в бане:

• раз в год полностью чистить всю конструкцию;
• стеклянные элементы очищать с помощью любого щелочного раствора, но только в остывшем состоянии;
• чугунные детали обрабатывать жаростойкой краской – так снизится риск появления ржавчины;
• проверять состояние камней в каменке, при необходимости, заменять их.

Строго запрещается применять для растопки бани бензин, керосин или средства для розжига. Не менее опасно топить печку слишком длинными дровами, которые торчат наружу. Нельзя держать дверцу конструкции во время горения дров сильно распахнутой – опасность возникновения пожара будет очень высокой.

Установка в баню печи с выносной топкой

Чтобы она прослужила долго и вы смогли гордиться собственноручно установленным агрегатом и его идеальным функционированием, потребуется изучить информацию о том, как устанавливать печь в бане. Первейшее правило монтажа печи с топкой — необходимо подготовить правильный фундамент. Как упоминалось выше, металлические печки весят немного, но тем не менее некоторые работы выполнить просто необходимо.

Фундамент

Правильно залитый фундамент — это залог того, что печка будет полноценно функционировать долгие годы и не станет причиной возникновения опасных ситуаций. Есть несколько правил, следуя которым вы сможете собственноручно смонтировать фундамент:

• в месте, где по проекту бани вы будете устанавливать печку, вырывается яма по ширине на 10–15 сантиметров шире с каждой стороны, чем металлическая печка, глубина ямы — полметра;
• дно ямы следует утрамбовать и засыпать небольшим слоем смеси из щебня и песка;
• на щебень с песком укладывается сложенная вдвое полиэтиленовая плёнка, она необходима для качественной гидроизоляции;
• из дорожной сетки вырезается каркас, шириной на 5 сантиметров меньше, чем ширина и длина ямы;
• с помощью сварки или вязальной проволоки присоединяем деталь к упёртым в пол кускам арматуры;
• яма заливается бетоном до подсыпки, поверхность выравнивается при помощи виброрейки;
• обязательно горизонтальность следует проверить уровнем;
• чтобы фундамент получился правильным, не следует торопиться — дождитесь полного затвердения плиты;
• после того как бетон застыл, на него укладывается рубероид, сложенный дважды;
• шамотными кирпичами в два слоя выкладывается основа под металлическую печь.

Как правило, готовый фундамент получается высотой вровень с полом. Но при желании его можно сделать выше сантиметров на 10 – это может улучшить эстетические и практические качества при использовании печи.

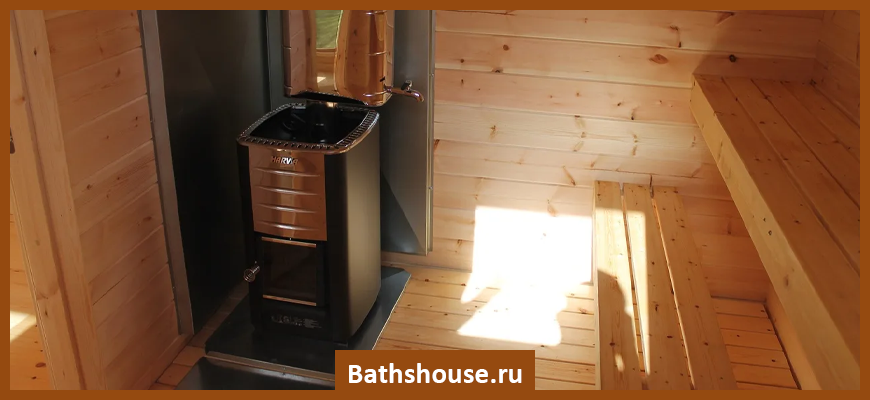

Установка металлической печи на фундамент

Перед тем как приступить к монтажу самой металлической печи, следует убедиться в том, что кирпичная кладка не только как следует схватилась, но и застыла. Несколько совсем несложных правил установки печи в баню помогут сделать процедуру монтажа максимально понятной и простой:

• печь устанавливается на подготовленный фундамент согласно предварительному плану;
• в стену монтируется переходник (сэндвич-труба), к нему должны быть предварительно приварены пластины, защищающие стены от высоких температур вблизи с дымоходом;
• к переходнику приваривается одна часть дымоходной трубы (которая будет находиться внутри помещения), а к ней приваривается вторая часть дымохода — уличная, сверху трубу следует накрыть специальной насадкой, защищающей от попадания внутрь осадков.

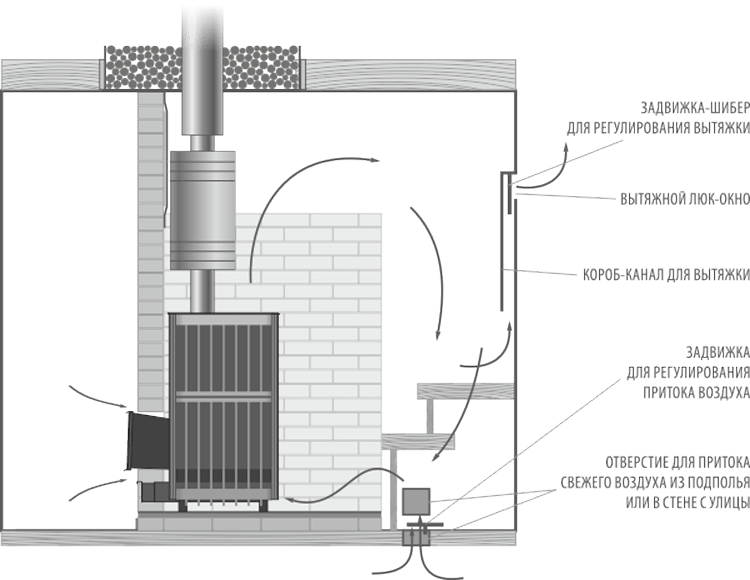

Безопасность

Металлическая печка в бане, тем более — в бане деревянной, является источником повышенной опасности возникновения пожара

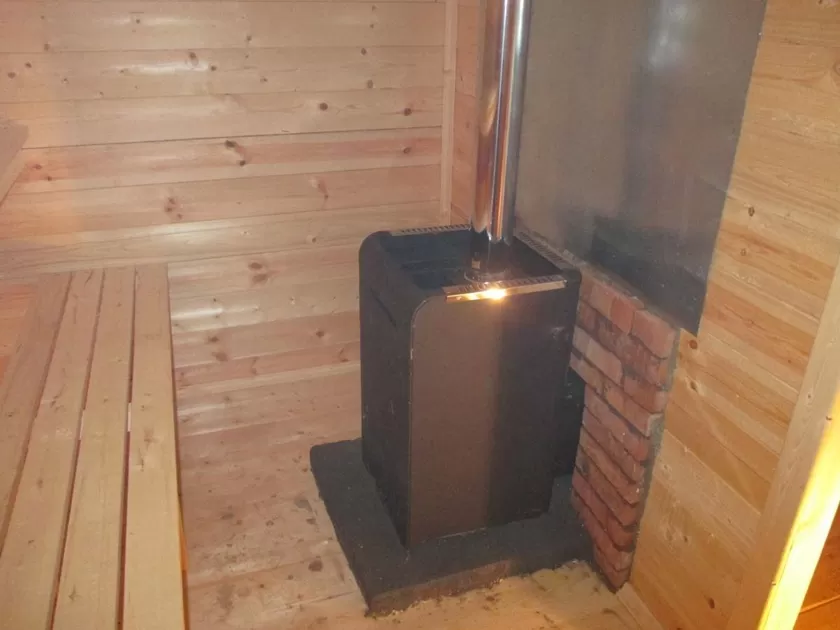

Именно поэтому следует уделить особенное внимание теплоизоляции вокруг самой печки и её частей. Чтобы избежать получения ожогов, печку с выносной топкой следует обложить стенами с трёх сторон

Делать стенки желательно из огнеупорных кирпичей, также для этой цели подойдут облицовочные кирпичи.

Критерии выбора отопительного устройства

Установка банной печи начинается после ее приобретения. При выборе устройства для обогрева помещений для проведения теплолечения рекомендуется учитывать ряд отличительных характеристик изделий. К ним относятся:

• отапливаемая площадь и планировка бани;
• место размещения топки: внутри парилки, смежной комнаты, с выносом на улицу;
• габаритные размеры, конфигурация, вес устройства для создания комфортный микроклимат в банных помещениях, предназначенных для проведения качественного теплолечения;
• мощность печи, которая должна соответствовать объему парной;
• соответствие цены изделия, качественных, эксплуатационных характеристик;
• расход топливных ресурсов, обуславливающих получение тепловой энергии в бане и скорость прогревания помещений;
• компания-производитель банной печи.

Учет таких критериев позволит стать владельцем наилучшего варианта банной печи, который будет соответствовать Вашим пожеланиям, предпочтениям и финансовым возможностям

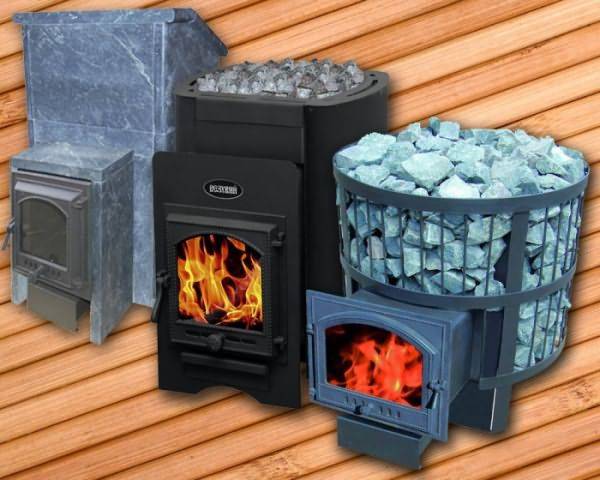

В наши дни среди широкого ассортимента изделий железные банные печи чаще всего привлекают внимание потребителей

Сегодня мы рассмотрим правила установки именно таких моделей внутри строения

Хочется также обратить Ваше внимание на многофункциональные агрегаты со специальным нагревателем бака для воды. Он называется теплообменником

Установка теплообменника происходит в производственных условиях. Покупка многофункциональных банных печей, по моему мнению, считается правильным, рациональным и экономически выгодным решением.

Подготовительные работы и необходимые инструменты

При приготовлении к сооружению системы необходимо обзавестись соответствующим инвентарем, инструментами и материалами. Для печных работ рекомендуется жаропрочный шамотный кирпич. Причем годится только «тяжелая» его разновидность.

Существует также «легкий» шамот, который не пропускает тепло. Он применим для плавильной печи. Но внешние стенки подобного банного агрегата не будут отдавать тепло на обогрев помещения.

Хотя «легкий» вариант материала можно использовать при возведении дымохода. Дополнительная теплоизоляция практически не понадобится. Различить два вида кирпича можно по весу. При создании кладки потребуется цементно-песчаный раствор. Глина для бани не подойдет, так как со временем при эксплуатации она просто «вымоется». Это потребует дополнительного ремонта.

Чтобы не возникало трещин в слое цемента кладки, рекомендуют несколько уменьшить его по толщине.

Из материалов потребуется гидроизоляция, что не нужно при использовании шамотного кирпича, так как он обладает устойчивостью к влаге. Берут обыкновенную полиэтиленовую пленку в два слоя. Рубероид менее красиво выглядит.

Другой вопрос: из чего построить дымоход. К примеру, его выполняют из кирпича. Но возможно сделать конструкцию при использовании металлических труб, которые также надо предварительно закупить.

Потребуются следующие инструменты:

• строительный уровень;
• мастерок, шпатели;
• молоток;
• линейка, рулетка;
• ведра;
• лопата;
• строительный миксер для раствора;
• другое.

Приготовив все необходимое, закупив оборудование и материалы с запасом, можно приступать к выполнению работ.

Печь с топкой в предбаннике

Тонкости вывода через перекрытие

Соблюдение мер пожарной безопасности при правильном выводе трубы печи через перекрытия и крышу особенно важно с точки зрения возможности возгорания. Топка изолируется от перекрытий как можно тщательнее

Если баня каменная или состоит из негорючих материалов, достаточно сделать зазоры с каждой стороны канала. Позднее их заполняют с помощью шнура из асбеста или минваты. Слой изоляции накладывают с толщиной более 2 см.

При условии, что баня сложена из дерева (бруса, или бревен), зазор необходимо оставлять намного более значительным – не менее 25-30 см. Кирпич в данном случае играет роль изолятора. Иногда в деревянных банях оставляют зазоры вдоль всего дымохода. Установка теплозащиты по этой причине отпадает.

Дымоход монтируют на конечном этапе строительства. Труба присоединяется с помощью патрубка. При использовании дымохода из металла, сквозь перекрытия крыши его ведут в гильзе, которую легко приобрести в торговых сетях соответствующего профиля.

В случае, когда присутствует желание изготовить проходной узел собственными руками, необходимо соблюдать следующую схему действий.

Проем в потолочном перекрытии проделывают так, чтобы оставить зазор более 30 см от трубы до ближайших деревянных потолочных конструкций с каждой стороны.

• Стальной короб изготавливают из листового металла. Края закреплять можно любыми шурупами. Вставляется он так, чтобы его нижний срез находился заподлицо на уровне потолка, не ниже.
• Картон, покрытый базальтовой крошкой, прокладывают между стенками короба и материалом перекрытия.
• Снизу короб перекрывается влагостойким ГКЛ с проемом для проведения самой трубы.
• Затем монтируют непосредственно дымоход. Оставшиеся в коробе пустоты прокладываются минеральной ватой.
• «Флэш-мастер» — это рукав, произведенный из термостойкого силиконового материала, который способен выдерживать высокие значения температур. В качестве альтернативы разрешено использовать самодельный короб из листовой стали с изоляцией, похожий на вышеописанный защитный разделочный короб.

Высота участка дымохода над кровлей не должна быть меньше 80 см.

Самому достаточно сложно осилить все тонкости работы по монтажу кирпичной печи в бане, но нет ничего невозможного, если под рукой окажутся чертежи и руководство к действию.
