Винты, шурупы, саморезы, болты и гайки – все это объединено под одним названием «строительный крепеж» или, по-другому, «метизы». Основная их задача — скреплять различные части промышленных и бытовых конструкций. В зависимости от специфики производства и назначения, все крепежные изделия имеют свои особенности.

Самой распространенной деталью среди всех соединительных элементов, имеющих резьбу, является винт. С него и стоит начать отличительную характеристику всех резьбовых метизов, чтобы понять, чем отличается винт от болта и шурупа.

Отличия

И все же, в чем разница болта и винта? К основным отличиям можно отнести:

1. Каким способом закрепляются детали: сквозь детали болт проходит полностью, как правило, и скрепляется при помощи гайки (резьбовым отверстием детали чуть реже), а винт же необходимо вкручивать в одну из деталей, которая имеет резьбу.
2. Вхождение в детали: прокручиваясь внутрь, винт фиксирует детали, а болт же не делает этого, он остается статичным.
3. Инструменты, при помощи которых происходит вкручивание: болт крепится при помощи ключа, а винт, при наличии шлиц, может вкручиваться отверткой.
4. В результате соединения двух деталей некоторые разновидности винтов могут вращаться. Они используются в перемещающихся и подвижных машинных механизмах, чем не может похвастаться болт.
5. У болта всегда имеется головка, у винта — зачастую, но не всегда.
6. Углубление: у винта при вкручивании головка углубляется в крепительную деталь, у болта — она останется снаружи.
7. У винта резьба расположена по всей длине стержня, у болта — может доходить до половины.
8. У винтов диапазон размеров шире, чем у болтов, так как мелких болтов не бывает, а винты есть.
9. Разъединяют болтовое соединение путем срезания болта, а винтовое же путем срезания его резьбы.
10. Прочность: только на растяжение учитывается нагрузка при расчете винтовых соединений, то есть на разрыв винта в длину оси, а когда рассчитываются болтовые — и на растяжение, и на срез.

Классификация болтов в зависимости от области применения

Соединяемые изделия должны быть надежно зафиксированы и устойчивы к сдвигу. Поэтому, в зависимости от сферы применения, крепеж можно отличать:

• Черновой. Изготавливается из высокоуглеродистой стали методом штамповки, и не подвергается механической обработке. Применяется в неответственных узлах, где отсутствует большая нагрузка.
• Чистовой. Изготавливается из легированной стали, методом полной механической обработки. Применяется в высоко нагруженных, ответственных узлах.
• Получистый. Отличается от чистовых тем, что шляпка штампуется в соответствии с ГОСТ, но не обрабатывается. Наиболее распространённый тип, применяется в большинстве случаев.

Что такое винт, шуруп, саморез, болт, шайба и гайка, как выглядит, для чего предназначен?

Шайба — это крепежное изделие, которое является вспомогательным и подкладывается под головку гайки. Основное назначение такого изделия — увеличить площадь давления, а также препятствовать разрушению других крепежных элементов. Кроме того, шайба препятствует развинчиванию крепления и делает его более устойчивым к разного рода механическим воздействиям.

Шайба

Шуруп — крепежный элемент, который является разновидностью винта, отличается от него тем, что имеет толстый стержень, наружную резьбу, а также заостренный кончик. Это способствует более легкому и простому вхождению в твердую поверхность. А именно в дерево или бетон. Чаще всего для шурупов проделывают специальные отверстия, которые наполняют относительно мягким материалом. Обычно это дерево.

Шуруп

Винт — тоже крепежное изделие, разновидностью которого является саморез или шуруп. Основная особенность крепежного элемента в том, что это стержень с наружной резьбой и достаточно большой головкой для ввинчивания. Чаще всего на головке делают специальные отверстия, чтобы винты можно было закручивать при помощи отвертки. Или делают специальные насечки, чтобы ввинчивать изделия при помощи специального ключа.

Винт

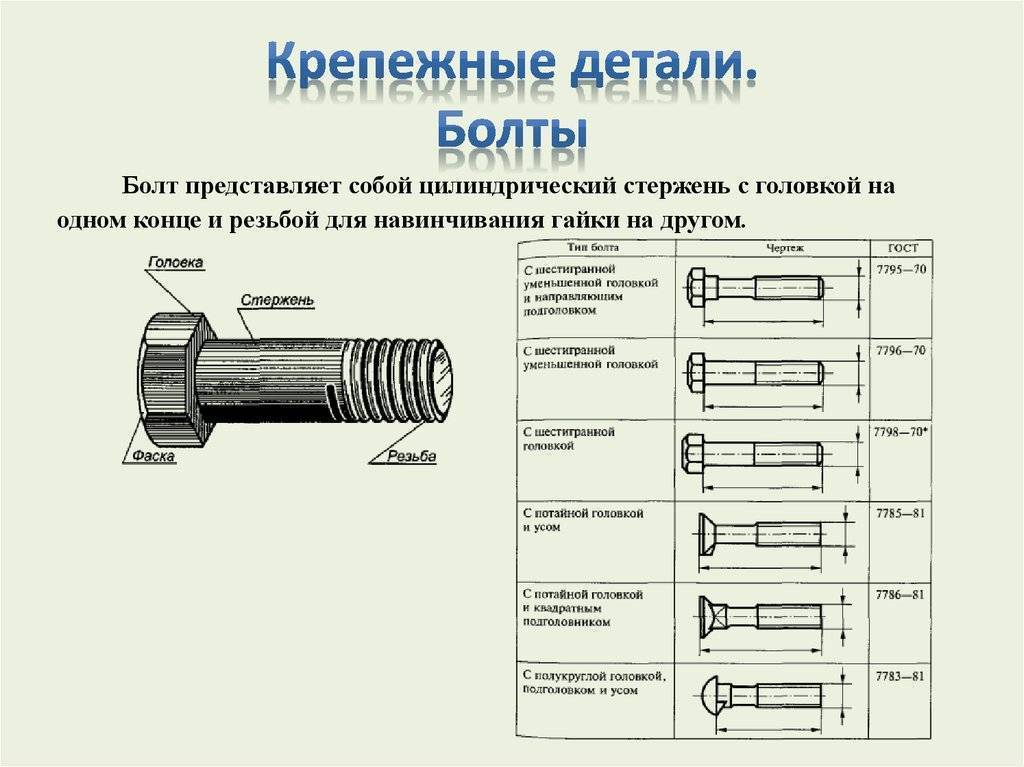

Болт — крепежное изделие, которая представляет собой цилиндр с достаточно высокой шестигранной головкой. Чаще всего работает вместе с гайкой в паре, и используется с целью соединения некоторых деталей.

Болт

Гайка — крепежное изделие, внутри которого находится резьба, используется в комплекте с винтом или болтом. Обычно гайки изготавливаются шестигранной формы, для того чтобы можно было их крепить при помощи ключа.

Гайка

Отличия болт ГОСТ 7805-70 от болт ГОСТ 7798-70

Метрический крепёж (в который входят болты, гайки, винты, шайбы) является составной частью крепёжных изделий. Болты с шестигранной головкой имеют ГОСТы 7805-70 и 7798-70. При этом существует 4 варианта их исполнения, а также разные классы точности.

Болты, изготовленные по ГОСТам 7805-70 и 7798-70 1-го и 4-го исполнения не содержат отверстий. В болтах исполнения 2 и 3 имеются сквозные отверстия, как в резьбовой части стержня, так и в головке. ГОСТы предписывают следующие параметры и конструкцию болтов: диаметры стержней, диаметр резьбы, диаметры отверстий в болтах, а также размеры «под ключ». Болты отечественного производства подразделяются на классы точности:

• Класс А – повышенный класс точности.
• Класс В – нормальная точность.
• Класс С – грубая точность.

ГОСТы 7805-70 и 7798-70 распространяются только на болты, которые имеют класс точности А или В.

ГОСТ 7805-70 описывает болты класса точности А, имеющие диаметр резьбы до 48 мм. Так, по данному стандарту болт исполнения 2 имеет одно отверстие в резьбовой части стержня. При этом размер диаметра отверстия варьируется, начиная с 1.0, 1.2 … и т.д. до 8.0 мм. Болт исполнения 3 того же стандарта имеет радиальное отверстие различных диаметров: 1.0, 1.2, 2.0, … 5.0 мм. При диаметрах резьбы от 36 мм до 48 мм выпускают болты с резьбой с шагом 2 мм. ГОСТ 7805-70 предписывает изготавливать болты из нержавеющей аустенитной стали (марки А2 и А4 с классами прочности 50, 70 и 80) и из углеродистой стали. При этом рекомендуется изготавливать изделия с прочностью класса 4.8, 5.6, 5.8, 6.8, 8.8 или 10.9.

Болты с классом точности В и размером диаметра резьбы от 6 мм до 48 мм описывает ГОСТ 7798-70. Как и в предыдущем стандарте болты исполнения 2 имеют одно отверстие в резьбовой части стержня, однако согласно ГОСТ 7798 -70 диапазон размеров диаметров более узкий: 1.6, 2.0, 2.5,…, 8.0 мм.

Болты исполнения 3 имеют три радиальных отверстия в головке с диапазоном диаметра от 2 до 5 мм. Болты производятся из углеродистой стали, которая имеет класс прочности 4.8, 5.8, 8.8 или 10.9).

Болты в ГОСТах 7805-70 и 7798-70 отличаются по классам точности и диапазонам диаметров и длин. Основная разница между ними в том, что ГОСТ 7805 распространяется только на болты, имеющие класс точности A, а ГОСТ 7798 – на болты класса точности B. В большинстве сборочных производств заводов на текущий момент хватает нормальной точности болтов, поэтому болт ГОСТ 7798-70 более востребован и популярен, к тому же он немного дешевле обходится при его изготовлении.

Как выглядит винт и чем отличается от болта

В принципе, винт – это маленький болтик, но, как правило, головка у него не многогранная, как у болта, а имеет шлиц (резцовое отверстие) под отвертку. Поскольку и болты бывают с резьбой на головке, особенно если они маленьких размеров, есть и ещё одно различие, по которому можно понять, чем отличается болт от винта. В то время как главным фиксатором болта является гайка, его собрат – винтик – фиксируется внутри детали по специально предусмотренной на скрепляемой детали резьбе без дополнительных крепежных элементов. Если на конце крепежного элемента нет гайки, значит, перед нами винт.

Благодаря перечисленному, винт может быть использован в тех местах, где доступ с обратной стороны закрыт. Например, крышки и заглушки в различных конструкциях, механизмах, бытовых и промышленных изделиях.

Винты изготавливают из самых разнообразных металлов: в основном из стали, но для электрооборудования их штампуют из бронзы, меди, латуни, когда к ним предъявляется требование не просто скреплять детали, но и хорошо проводить ток.

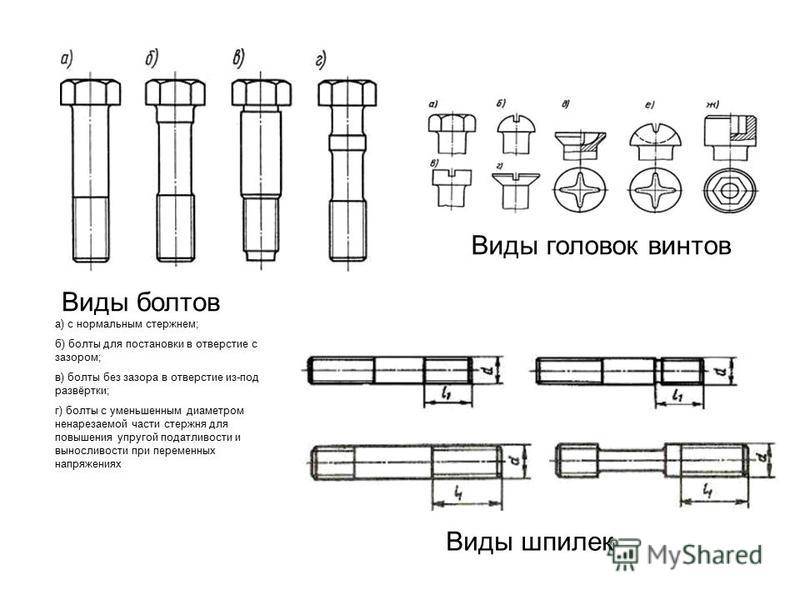

Формы болтов

Болты тоже могут иметь разную форму шляпки. Наиболее часто используемые формы:

• Откидные. Используются в такелажных работах, имеют ушко, позволяющее закрепить трос или верёвку.
• Анкерные. Для крепления в глухое отверстие в материалах, где нет возможности нарезать резьбу. К примеру, в бетонных стенах.

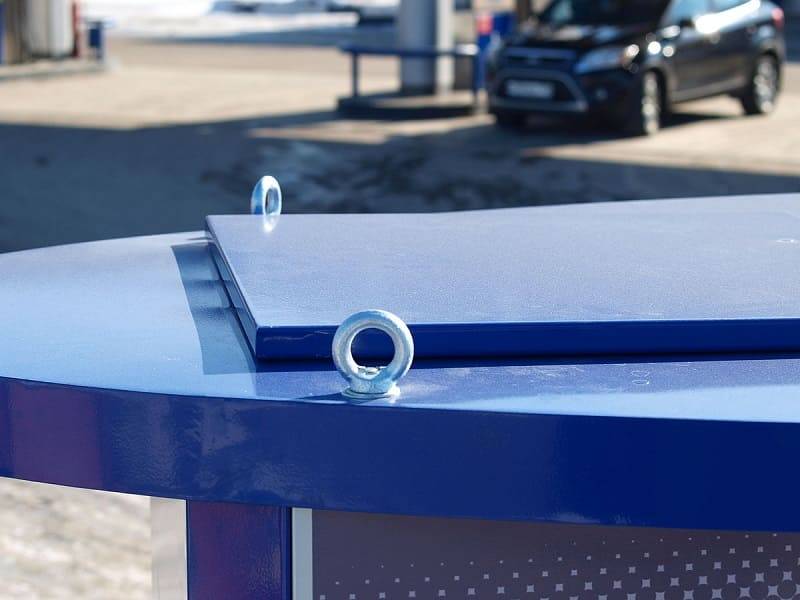

• Рым-болты. Похожи на откидные, также используются в такелажных работах.
• С шестигранной головкой. Наиболее распространены.
• Потайные. Головка изготовлена в виде усечённого конуса, не выступает над местом крепления.
• С цилиндрической головкой. Для монтажа и демонтажа используется шестигранный ключ.
• С полукруглой шляпкой. Малого размера с проточкой под шлицевую или крестовую отвёртку.

Болты и винты являются незаменимыми деталями в соединениях машинных механизмов, необходимыми инструментами в строительстве и производстве мебели. Применяются они для крепежа и соединения различных конструкций. Но в чем же их отличие? Когда следует использовать болт, а когда – винт? Определим, в чем заключается их особенности.

Затяжка креплений на литых дисках

Если при установке вы столкнулись с проблемой несоответствия размера болтов на диске колеса, то ее можно решить, купив болты-эксцентрики (имеющие подвижный конус). Например, если размер PCD в дисках составляет 97 мм, а требуется 99 мм, эксцентрики скомпенсируют эту величину за счет конуса, который есть на изделие. Наличие минимального расстояния между внутренней посадкой и наружным диаметром элемента обеспечит возможность перемещения, обозначенное на продукции словом Variation.

Когда вы подбираете соединения для колес с литыми дисками, обращайте внимание и на размер резьбовой поверхности изделий, которые ввинчиваются в ступицу. Если количество оборотов составляет меньше 10 мм или 6 витков, вам следует купить изделие большего размера, так как короткие болты значительно уменьшают надежность установки колес

Что такое винт

От немецкого gewinde происходит слово «винт», означает оно «нарезка, резьба». По определению ГОСТ 27017-86:

Головка со шлицем для передачи крутящего момента может быть конструктивным элементом.

Двумя числами маркируют каждый винт, например, 4×30. Первое число информирует о диаметре винта под головкой, измеряется в миллиметрах, второе — длина участка винта (мм). У винтов машиностроительных или метрических, которые используются для металла, диаметр стержня по длине постоянен. Винт может быть вкручен в резьбовое отверстие, просверленное в металле, или же может быть пропущен в пакете скрепляемых деталей в сквозное отверстие, после на его конец надевается плоская или пружинная шайба и навинчивается гайка так, что детали между собой крепко сжимаются.

Гайка обозначается буквой М и маркируется цифрой (от М1 до М68). Цифрой обозначается диаметр винта, на который будет навинчена, предназначенная для него, гайка: например, гайка с маркировкой М4 подойдет только к винту диаметром 4 миллиметра. Хотя бывает и так, что даже если их диаметр совпадает, гайка не всегда может быть накручена на винт. Это может произойти из-за того, что они имеют разный профиль резьбы и шаг.

Общие черты сходства метизов

При сравнении крепежных элементов, стоит отметить следующее сходство между ними. Во-первых, они имеют схожую конструкцию с резьбовой частью (ножкой) и формой головки, стягивают детали между собой, и взаимодействуют с различными поверхностями (металл, кирпич, дерево).

Во-вторых, одновременно они могут применяться с гайками, шайбами, а также металлическими и пластиковыми дюбелями, внутрь которых забиваются болты, или вкручиваются винтовые саморезы. С помощью дюбелей обеспечивается надежная фиксация и прочность крепежей. А шайбы считаются прокладками в монтажном узле.

Также болты и винты имеют общие разновидности:

• Шурупы. Метизы с коническим стержнем и головкой-шлицей.
• Шпильки. Сделан с наружным резьбовым стержнем.

Общими чертами считаются также возможность применения ключей, подходящего диаметра, и ручного инструмента – шуруповерта. Некоторые области использования схожи у обоих метизов – они нужны для производственных и технических нужд, приборостроения. Пользоваться шурупами и винтами разрешается при любых температурных показателях.

Характерные особенности болта

Данный крепежный элемент имеет стержень с наружной резьбой, на одном из концов которой сделана шестигранная головка. Диаметр шляпки (головки) подходит под определенный гаечный ключ. Одна из его сторон несколько утолщена, что позволяет изделию прочно закрепиться в узле, без сдвига в любую сторону.

Соединение с метизом называют болтовым, к нему прилагается гайка подходящего диаметра по резьбе. По классификации, болты делят на следующие виды, с указанием цифрового номера DIN:

• Т-образные – 186.
• С квадратным подголовком – 261.
• Откидные – 444.
• Установочные – 561.
• Машиностроительные – 931.
• Высокопрочные – 6 914.
• С упорным фланцем – 6 921.

Также болты бывают:

• анкерными;
• полукруглыми;
• потайными;
• шестигранными;
• рым;
• цилиндрическими.

Болты используют для несущих конструкций, многоэтажных сооружений (стены, перекрытия, чердаки, балконы, мансарды), формирования всех видов кровли и фундаментов мостов, а также в автомобиле- и приборостроении.

По своим техническим свойствам, метиз способен выдержать разные типы механической нагрузки с сопрягаемыми элементами (на срез и сдавливание). Образуемое жесткое болтовое соединение устойчиво к любым сдвигам, но при монтаже его располагают только в калиброванном отверстии. После установки, он не должен крутиться по оси, и фиксируется в заданном положении. Осуществляется фиксация в подготовленном проеме, за счет утолщения выше резьбы, расположенного сразу под шляпкой.

По материалу изготовления болты бывают нескольких типов:

• Черновые. Сделаны из высокоуглеродистой штампованной стали, не подвергавшейся механической обработке. Изделия подходят для создания крепежных узлов со значительной, внешней механической нагрузкой.
• Чистовые. Производятся из легированной стали, с полным комплексом механической обработки. Применяются для формирования крепежей с большой и средней нагрузкой.
• Получистые. Штампуются строго по ГОСТу 7798-70, и дополнительно не обрабатываются. Применяются в различных промышленных отраслях. Выдерживают нагрузку разного типа.

Входное отверстие для болта технически соответствует его резьбе. Дополнительно, в местах соединения, к метизу прилагают шайбу, которая надевается под шляпку, и закрепляется снизу гайкой походящего диаметра. Самопроизвольное раскручивание болтового крепления исключено. Но, если монтажный узел устанавливается в месте вибрации, то применяют шайбу Гровера. Такой подход позволит метизу максимально воспрепятствовать разбалтыванию крепежей и откручиванию гаек.

Производители обозначают болт по классу прочности – 3.6; 5.8; 12.9 и т.д. (всего их 11). Первое число в такой маркировке показывает усилие на разрыв. Чем оно больше в цифровом показателе – тем более сильную нагрузку способно выдержать болтовое соединение. Второе число указывает на степень растяжки при различных нагрузках. По габаритам болты обозначаются маркой – от М 10 до М 52.

Характерные особенности винта

Этот метиз предназначен для прочного соединения между деталями. Он имеет круглую ножку (стержень с резьбой), на одном из концов которой расположена шляпка, представленная различными формами. По внешней резьбе изделия можно надевать гайку соответствующего диаметра, а также подкладывать шайбу. Винт используют и самостоятельно, без дополнительных элементов (любой конструкционной пары).

Различают следующие формы изделия (по головке):

• Цилиндрическая. Подходит для работы шестигранными ключами.
• Полусфера. Сделана со шлицами. Вкручивается отверткой.
• С усеченным конусом. Главное назначение – потайной монтаж. Осуществляется ключом, подходящей отверткой.

В дополнение к перечисленным формам, согласно технической классификации, у винтов шляпка бывает также:

• плоской;
• выпуклой;
• полупотайной;
• квадратной;
• защищенной;
• грибовидной.

Винт изготавливают в разных размерах, соответствующих ГОСТу 17473-80. Метиз не имеет конического сужения на стержне с резьбой. В отличие от болта, он не нуждается в создании отверстия на рабочей поверхности, для монтажного вкручивания.

Соединение с винтом надежно фиксирует узел, и применяется для любых:

• крепежей (разъема деталей);
• установок (фиксации конструкционных элементов).

Маркируется метиз производителем двумя цифрами. Например, 5 х 40, означает, что диаметр стержня равен 5 мм, а его длина – 40 мм. Соединения метизов защищены от самоотвинчивания, и подходят для приборо- и машиностроения, производства мебели и различных бытовых товаров.

Винты можно использовать не только с ключами и отвертками, но и шестигранниками подходящего диаметра. Изготовлен крепеж из высоколегированной стали, с оцинкованным покрытием, надежно защищающем от коррозии.

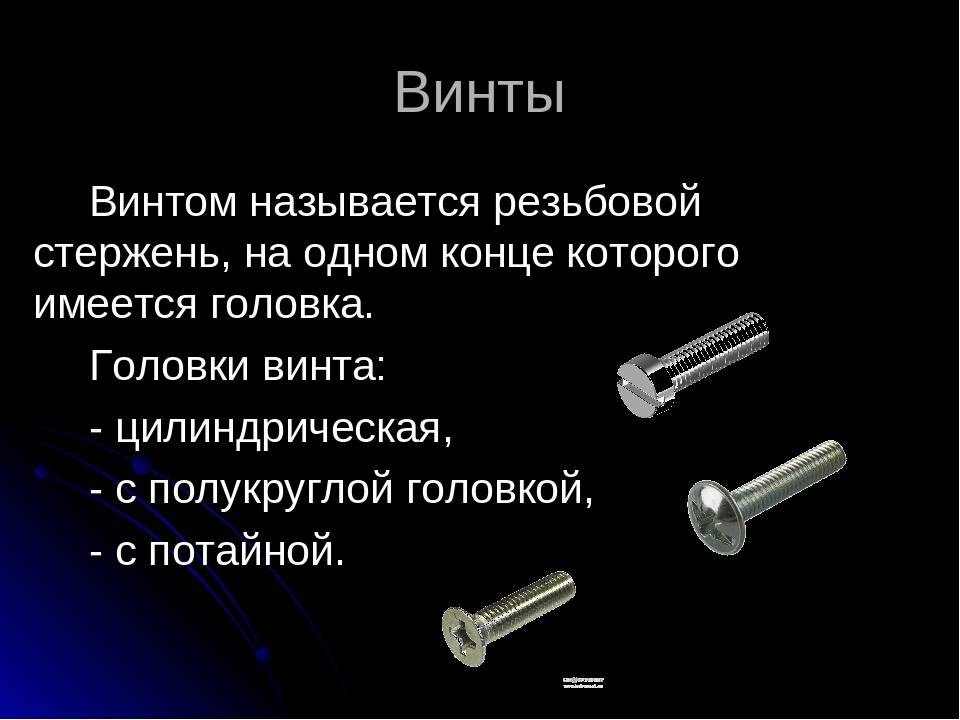

Как выглядит головка у винта

В зависимости от места применения и инструмента, используемого для монтажа, головка винта может быть разной формы. Наиболее часто встречаются винты с головкой следующих форм:

• Цилиндр. Предназначен для монтажа с помощью шестигранного ключа.
• Полусфера. Имеет шлицы под отвёртку. Могут иметь полное сечение для шлицевой отвёртки, неполное для крестовой, а также комбинированное для отвёрток обоих типов.
• Усечённый конус. Предназначен для потайного монтажа «заподлицо» с закрепляемой деталью. Монтаж может проводиться как отвёртками, так и шестигранным ключом.

Винт с цилиндрической головкой

Головка-полусфера

Вроде бы теперь становится понятно, что если шляпка не под накидной или рожковый ключ, то это крепёжное изделие является винтом. Однако винты большого размера также могут иметь шестигранную головку. При этом теряется весь смысл сравнения этих метизных изделий только за счёт размера и формы шляпки.

Для того чтобы точно понять чем одно крепёжное изделие отличается от другого, попробуем обратиться к ГОСТу 17473-80, там чётко указано, какими характеристиками должны обладать оба вида крепежа.

Сравнение деталей

Для начала, винт соединяется иначе, чем болт. Они используются на разных схемах нагрузки. Хоть схематически болт и винт похожи, большое значение имеет и применение этих инструментов: болт проходить сквозь детали полностью, а винт вкручивается отверткой в одну из деталей, имеющей резьбу.

Винт

Также важно знать о расчетах деталей: расчет винта состоит в нераскрытии стыка, то есть нагрузка приходится на участок, размещенный вдоль оси соединительных деталей, расчет болта — в срезе, из-за которого нагрузка приходится на место, которое перпендикулярно скрепленным деталям. Винт вкручивается или выкручивается отверткой или торцевым ключом, вставленным в надрез на его головке

Болт затягивают гайкой или гаечным ключом. Также при соединении двух деталей болт не прокручивается внутрь, в то время как винты, которые используются в подвижных, вращаются именно таким образом.

Винт вкручивается или выкручивается отверткой или торцевым ключом, вставленным в надрез на его головке. Болт затягивают гайкой или гаечным ключом. Также при соединении двух деталей болт не прокручивается внутрь, в то время как винты, которые используются в подвижных, вращаются именно таким образом.

Головка винта углубляется при вкручивании в крепительную деталь, болтовая головка остается снаружи. Сам термин слова «винт» обозначает «резьба», болт же означает «стержень». Также винты часто выполняются в маленьких, даже крошечных размерах. Например, для скреплений часовых механизмов и других миниатюрных устройствах. Стоит заметить, что болтовое соединение разъединяется срезанием болта, винтовое — срезанием резьбы.

Болты

Разница между болтами и винтами

Различаются метизы по таким характерным признакам:

1. Нюансы конструкции.

Только у болтов присутствует утолщение на стержне, между головкой и резьбой.

1. Способ монтажа.

Болт крепят в паре с гайкой. Он может вкручиваться и забиваться. Метиз применяют для сквозных отверстий деталей, с дальнейшим закручиванием гайки по оси. Винт является самостоятельным крепежом, и фиксирует детали изнутри, оставаясь внутри поверхности или конструкции.

1. Принцип действия.

Стержень вкрученного болта работает на сдвиг и сжатие, он стягивает элементы узла, предотвращая смещение любой конструкции и деталей. Винт, напротив, не способен противостоять сдвигам, но отлично скрепляет любые конструкционные детали, надежно затягивая элементы узла.

1. Тип резьбовой насечки.

У болта – гладкий участок, отверстие на головке отсутствует. У винтов – насечка на шляпке сплошная (есть шлица).

1. Нюансы расчета.

Для соединения с болтами важна величина прочности по растяжению и срезу. Винтовые узлы проверяют только по показателям прочности растяжения.

1. Направление закручивания.

При монтаже болты вкручивают строго под прямым углом ключом-шестигранником, а винты – отверткой вдоль оси.

1. Материал изготовления.

Легированная сталь считается главной основой для производства болтов.  Материал, по техническим характеристикам, устойчив к внешним воздействиям. Винты чаще делают из высокоуглеродистых марок стали (закаленной, с присадками).

1. Нагрузка крепежей.

Болтовому соединению присуща способность скреплять детали в статичном положении. Оно распределяет механическую нагрузку перпендикулярно конструкционным частям. Резьба винта вдоль шпильки позволяет распределить деталям узла нагрузку, параллельно соединяющей линии.

1. Области использования.

Фиксация болтового соединения подходит разъемным конструкциям – оно получается максимально жестким.  Отраслевое применение таких узлов – промышленные каркасы различных построек, автомобильные рамы, станочное оборудование. Анкерные соединения подходят для конструкций с большими нагрузками.

Винтовой узел считается наиболее подвижным, поэтому больше всего рекомендуется для производства токарных станков, а также часового оборудования. Разновидность винтов – саморезы, широко применяются в быту для различных креплений: картин, вешалок, полок, светильников.

1. Габариты.

Разновидности болтов всегда по размерам крупнее винтов. Последние – в несколько раз меньше. Например, винтики в часах считаются самыми крошечными. Крупные болты образуют средние и крупные анкерные соединения, которые служат укреплением кладок несущих и перегородочных стен, а также различных монтажных конструкций. Разновидностью винтов считают саморезы разной длины (от 2 см).

Чем отличается шуруп от самореза

Заостренный наконечник самореза закаливают в процессе изготовления, чтобы придать ему большую прочность, по сравнению с шурупом. В этом их главное различие, поскольку при стягивании деталей шурупами предусматривают насверленное отверстие, а при использовании самореза отверстие пробивает сам крепеж.

Но сам по себе шуруп – это разновидность винта. А разница между ними – в более широком шаге резьбы и заостренном кончике. Часто шуруп используется с дюбелями, для соединения с твердыми, но крошащимися материалами, такими как бетон, кирпич, газосиликат.

Читать также: Масляные духи al rehab diamond

Чем отличается болт от винта

Крепежные изделия различных видов используются при изготовлении механизмов и конструкций, в промышленности и строительстве, в мебельном и иных производствах. Винт и болт – одни из незаменимых элементов скрепления, однако в чем разница между ними понятно не всегда. Согласно принятым стандартам отличия болта и винта весьма значительные.

Болт представляет собой крепежное изделие с наружной резьбой, используемое для фиксации. Внешне изделие выглядит как стержень с нанесенной резьбой, заканчивающийся цилиндрической или шестигранной головкой. Болты применяются в строительных работах по сооружению всевозможных конструкций и при соединении разъёмных механизмов, расположенных внутри машин. Выбор конструкции и размеров крепежного изделия зависит от предстоящего вида крепления.

Винт – это тоже разновидность крепежных изделий, используемая для фиксации элементов. Он применяется в тех же машинных соединениях и в мебельном производстве. Чаще всего винт изготавливается из нержавеющей и кислотоупорной стали, цинково-никелевого сплава или латуни. Внешне винт мало чем отличается от болта – это стержень с нанесенной резьбой, заканчивающийся обтекаемой головкой с лопастями. Различают конические и цилиндрические винты.

Ключевое отличие болтов и винтов заключается в способе крепления. Когда вкручивается болт, то вся нагрузка получается на срезе, перпендикулярно соединяемым деталям. Когда крепление осуществляется при помощи винта, то опора рассчитывается на стык, находящийся вдоль либо параллельно оси соединённых деталей.

Различается и применение этих крепежных изделий. Болт используется при креплении конструкции насквозь. Соединение происходит при помощи гайки, которая накручивается на стержень. Винт можно вкрутить только в поверхность с заранее заготовленной резьбой. Кроме того, болты закрепляются гаечными ключами, подходящими под размер головки. Винт можно вкрутить при помощи отвертки или торцевого ключа, помещенного в прорезь в головке.

Болтовое соединение считается более надежным, так как вращение деталей полностью исключается. С другой стороны, существуют некоторые разновидности винтов, которые передвигаются вместе с подвижными деталями механизма.

Отличия в форме головке также играет свою роль. Винт можно вкрутить в плоскость так, чтобы на поверхности не был заметен выступ. Головка болта всегда остается на поверхности элемента. Соответственно, чтобы разъединить болтовое соединение, достаточно выкрутить изделие вручную или срезать головку. Винт придется выкручивать отверткой.

Винты отличаются широким ассортиментом видов и размеров. Так, для скрепления микродеталей можно приобрести совсем маленькие винты.

Выводы:

1. Болты и винты – разновидности крепежных изделий со схожими функциями.
2. Болты имеют цилиндрическую или шестигранную головку, винты – обтекаемую с лопастями.
3. Различают конические и цилиндрические винты.
4. При болтовом соединении нагрузка приходится на срез, перпендикулярно соединяемым деталям. При винтовом — на стык, находящийся вдоль либо параллельно оси соединённых деталей.
5. Болт используется при креплении конструкции насквозь. Винт не должен выходить за пределы детали.
6. Болтовое соединение происходит при помощи гайки. Винт вворачивается в поверхность с заранее заготовленной резьбой.
7. Болты закрепляются гаечными ключами по размеру головки. Винты можно вкрутить при помощи отвертки или торцевого ключа.
8. Болтовое соединение считается более надежным.
9. Вращение деталей, скрепленных болтом, исключено. Некоторые виды винтов двигаются вместе с деталями.
10. Головка болта всегда остается на поверхности, винт вкручивается целиком.
11. Чтобы разъединить болтовое соединение, нужно скрутить гайку вручную или срезать головку. Винт выкручивается отверткой.
12. Винты отличаются широким ассортиментом видов и размеров.

Чем отличается болт от винта: сравнение, фото

Винт и болт внешне очень похожи друг на друга, и многие их могут спутать. Но они используются в абсолютно разных отраслях. Дело в том, что имеется особенность в конструкции, из-за этого в основном болт используется для того, чтобы скреплять детали с использованием гайки. То есть с одной стороны будет болт, посредине будет какая-то деталь. С другой стороны будет гайка, которая все это будет скреплять.

Болт с гайкой

Винт отличается от болта тем, что не используется вместе с гайкой, а чаще всего применяется отдельно. То есть в самой детали есть резьба, в которую вкручивается винт. Таким образом осуществляется соединение, то есть дополнительные гайки под винт не используются.

Винт антивандальный

Применение болтов

Болты предназначены не только для соединения деталей или их элементов. Одна из базовых задач метизов – предотвращение сдвига. Перед крепежом обязательно нужно просверлить калиброванное отверстие. Его диаметр равен утолщению ножки изделия. Если не придерживаться этого правила, болтовое соединение не будет надежным.

Болт закрепляют с помощью шайбы или гайки. Если крепежное соединение подвергается постоянному воздействию, например, вибрации, нужно дополнительно использовать шайбу гровера. Это дополнительная деталь для предотвращения раскручивания.

Болты отличаются между собой прочностью. По ГОСТу определяют 11 классов, которые маркируются на изделиях. Исходя из цифр маркировки, можно рассчитать допустимую силу разрыва и растяжение при нагрузке. Прочные болты используют в промышленных целях, при строительстве мостов и массивных конструкций.

Классификация винтов

Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ. Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.

Винт с цилиндрической головкой (на самом деле, слегка скошенной на конус) и прямым шлицем DIN 84.

Винт с цилиндрической скругленной головкой и прямым шлицем DIN 85.

Винт с полукруглой головкой и шестигранным углублением под ключ ISO 7380.

Винт с полукруглой головкой, буртиком и шестигранным углублением под ключ ISO7380 исп. 2.

Винт с цилиндрической головкой, со сферой и крестообразным шлицем Pz, Ph DIN 7985.

Винт с цилиндрической головкой, со сферой, радиальными отверстиями и прямым шлицем. Пломбировочный, DIN 404.

Винт с потайной головкой и прямым шлицем DIN 963.

Винт с потайной головкой и крестообразным шлицем DIN 965.

Винт с потайной головкой и шестигранным углублением под ключ DIN 7991.

Винт с полупотайной головкой и прямым шлицем DIN 964.

Винт с полупотайной головкой и крестообразным шлицем DIN 966.

Винт с увеличенной плоской цилиндрической головкой и прямым шлицем DIN 921.

Винт с полукруглой низкой головкой, с буртом и крестообразным комбинированым шлицем.

Винт с цилиндрической головкой и шестигранным углублением под ключ DIN 912.

Винт с низкой цилиндрической головкой и шестигранным углублением под ключ DIN 7984.

Винт с низкой цилиндрической головкой, шестигранным углублением под ключ и направляющей для ключа DIN 6912.

Другая большая группа винтов – винты установочные.  Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.
По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:

Привод крутящего момента осуществляется следующими элементами:

В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.

	Конический	Плоский	Цилиндрический	Засверленный
Прямой шлиц				DIN 438
Шестигранная с углублением под ключ

Мебельные винты представлены двумя изделиями:

винтом для мебельных ручек с полукруглой головкой, буртиком и комбинированным шлицем;

винтом мебельным с плоской головкой и шестигранным углублением под ключ:

Группа винтов имеет головки в форме крючков и петель разного вида:

винт с крючком

винт с петлей

винт с L-образным крючком

винт с крючком спиральным (витым)

Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.

Классический винт-барашек       «Американская» форма винта-барашка


Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.

Что касается головок, то их используется довольно много:


• АЕ – цилиндрическая головка со сферой и крестообразным шлицем;
• DЕ – потайная головка с крестообразным шлицем;
• ЕЕ – полупотайная головка с крестообразным шлицем;
• А – шестигранная головка;
• ВЕ – цилиндрическая головка с прямым шлицем;
• FЕ – потайная головка с прямым шлицем;
• GЕ – полупотайная головка с прямым шлицем.

Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.
