Консольная лестница: Способы крепления лестниц в стене – Преимущества метода +Подробности в Видео и Фото

Обустройство проема

Размеры и параметры всей подъемной конструкции обуславливаются расположением проема в перекрытии между этажами, поэтому этот проем и становится первым этапом работ по сооружению данной конструкции.

Наиболее правильно обустроить проем между двумя несущими балками. Если балки расположены слишком часто, и расстояние между ними уже, чем ширина предполагаемой лестницы, можно поправить положение за счет выпиливания одной или двух балок. При этом соседние балки придется связать между собой поперечными элементами конструкции того же сечения – так усиливается несущая способность перекрытия.

Чем шире деревянная конструкция, тем удобнее будет по ней подниматься, проносить крупногабаритную мебель и т.п

Важно и правильно рассчитать угол наклона, от чего, собственно, зависит длина маршей. Человек должен подниматься по лестнице свободно, не нагибаясь и не задевая головой потолок

Устройство несущих опор

Существует два вида несущих опор:

• тетива (прямые опоры с выпилами под ступени);
• косоуры (зубчатые опоры).

Чтобы увеличить полезную площадь помещения, многие предпочитают поворотные лестницы. Ее конструкция определяется исключительно выбранной планировкой помещения и состоит из:

1. Двух или более маршей. Длина маршей может быть равной, а может значительно отличаться, а их расположение относительно друг друга выполняется либо под прямым углом, либо параллельно;
2. Поворотной площадки. Встречаются и поворотные конструкции, не имеющие поворотных площадок – вместо них производится сборка так называемых забежных ступеней клинообразной формы.

Укладка ступеней

Еще один очень важный момент – разметка под ступени. Чтобы избежать искривлений ступенек и самого лестничного марша, ее следует производить тщательно, вымеряя каждый миллиметр с помощью линейки или заранее заготовленного шаблона. Сборка ступеней, производится следующим образом, как показано на видео:

1. Шаблон в виде прямоугольного треугольника накладывается гипотенузой на верхний край будущей опоры, при этом горизонтальный катет определяет ширину ступени, а вертикальный – высоту подступенного проема;
2. Разметку следует наносить сразу по всей длине опоры;
3. Затем, в зависимости от выбранного типа опор, по разметке либо вырезаются пазы для ступеней (тетива), либо выпиливаются треугольные выемки (косоуры). Вторая опора должна зеркально совпадать с первой;
4. Когда опоры готовы, своими руками монтируют ступени – либо вставляют их в пазы тетив, либо укладывают на косоуры;
5. Затем, по желанию, устанавливают подступенки. Конструкция без подступенков выглядит более воздушной, легкой, но одним из ее недостатков будет повышенная опасность для детей. Неудобство может создавать и риск уронить какой-либо предмет между ступенями вниз.

Закрепление конструкции

Закрепить конструкцию можно как на соединительных балках перекрытий и снизу и сверху, так и путем крепления своими руками нижней части к доскам деревянного пола. Часто применяют вариант, когда одна из опор дополнительно крепится к стене дома.

Ограждение

Неотъемлемой частью деревянной лестницы являются ограждения – они не только делают конструкцию безопасной, но и являются ее основным дизайнерским элементом, способным придать всему устройству неповторимую уникальность. Состоят ограждения из:

• Поручней;
• перильных стоек различной формы;
• балясин, устанавливаемых между стойками.

Балясины принято делать резными и придавать им необычные формы. Гнезда в тетивах под балясины, а также гнезда в балках перекрытий под стойки делают на любом этапе работ по сборке деревянной конструкции.

Частью ограждения считается также балюстрада – ограждение проема в междуэтажном перекрытии. Как правило, она выполняется в том же стиле и той же высоты, что и перильное ограждение.

Маршевая лестница, особенности расчета параметров

Деревянные лестницы на второй этаж могут быть маршевые и винтовые. Для постройки лестницы на второй этаж своими руками наиболее легкими считаются маршевые. Они могут иметь один и более пролетов в зависимости от специфики постройки и общего замысла. Для расчета всех параметров можно воспользоваться общепринятыми правилами. В нашей статье “ Строим лестницу на 2-й этаж с поворотом ” вы можете детальнее разобраться в вопросе создания лестницы с несколькими пролетами.

Чтобы сделать деревянную лестницу своими руками, и чтобы эта лестница эксплуатировалась долго и не вызывала нареканий, необходимо на этапе проектирования учесть следующие параметры:

• Угол наклона лестничного марша необходимо сделать в пределах 30-45°, что отвечает требованиям безопасности и эргономики. Конструкция более 45° будет неудобна для переноски тяжелых вещей и для подъема людей, особенно с ограниченными возможностями. Если сделать меньше 30°, то длина пролета увеличится и конструкция будет занимать больше места.
• Ширина не должна создавать дискомфорт во время подъема или спуска по лестнице. Оптимальная ширина будет около 1 метра.

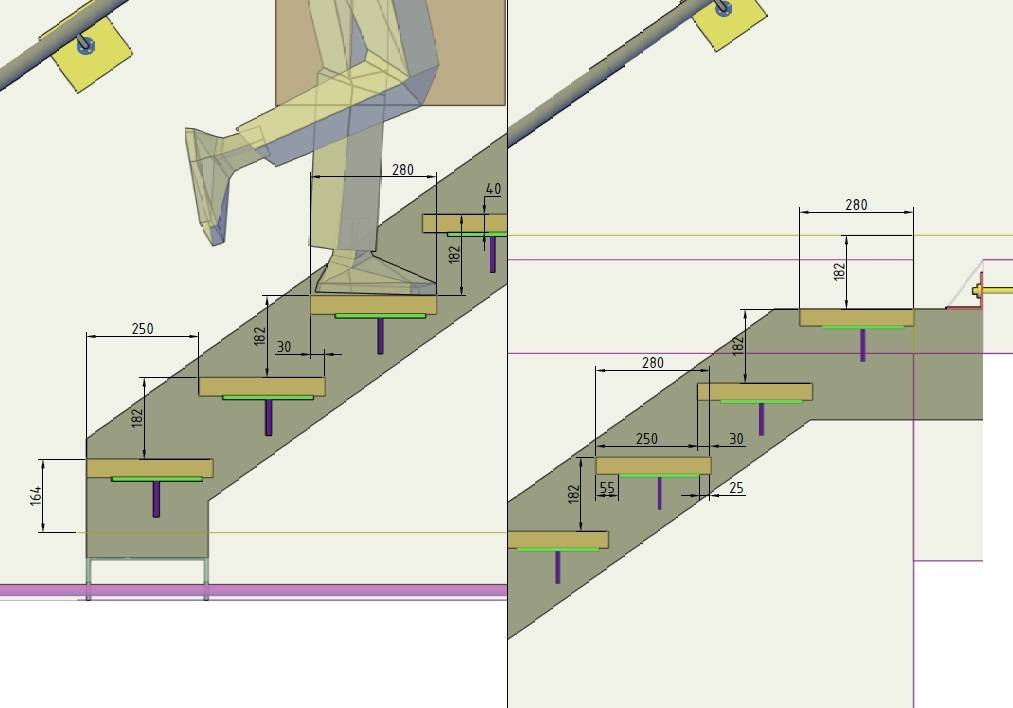

• Проступь должна иметь глубину 25-30 см, подступенок (при необходимости его установки) должен быть высотой 15-20 см.

• Если количество ступенек в лестничном марше превышает 18 штук, рекомендуется сделать промежуточные площадки.
• Количество ступеней. Длину лестничного марша делим на высоту ступени. Высота ступени складывается из высоты подступенка (15-20 см) и толщины проступи.

• Длина лестничного марша. Для расчета необходимо взять точки начала и окончания лестничного пролета по уровню перекрытий с первого на второй этаж. Имея высоту и ширину, по формуле расчета гипотенузы прямоугольного треугольника, рассчитываем длину лестничного пролета. При этом надо учитывать безопасный угол наклона от 30° до 45°.
• Высота пролетов должна соответствовать росту человека плюс 20 см, чтобы не наклоняться и не травмироваться о верхний лестничный марш или потолок. Оптимальной высота между ступенями и потолком составляет 2 метра. Расчет начинается с замера высоты между этажами и размеров лестничного проема.

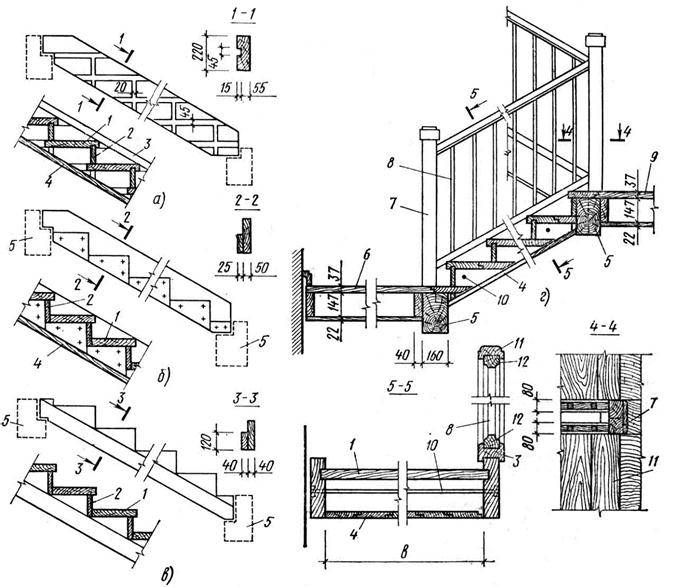

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух косоуров. Самый простой вариант – когда концы профильного металла закрепляются между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам  верхнего и нижнего перекрытия.

Схема каркаса прямой однопролетной лестницы

Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета. Однако, если грамотно рассчитать элементы системы по нагрузкам, то металлический профиль может выдержать довольно серьезный вес и без дополнительных креплений. В этой прочности и заключается основное отличие металлических лестниц от деревянных.

Конструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.

Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются.  Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки — можно использовать забежные ступени.

Каркас поворотной лестницы с забежными ступенями и косоурами из швеллера

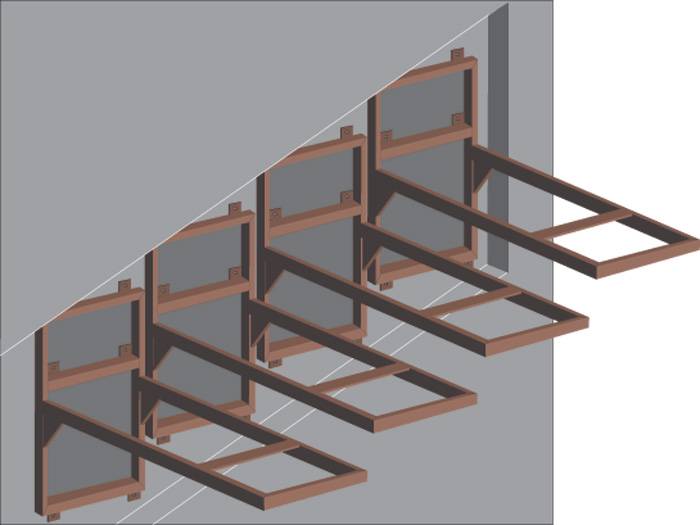

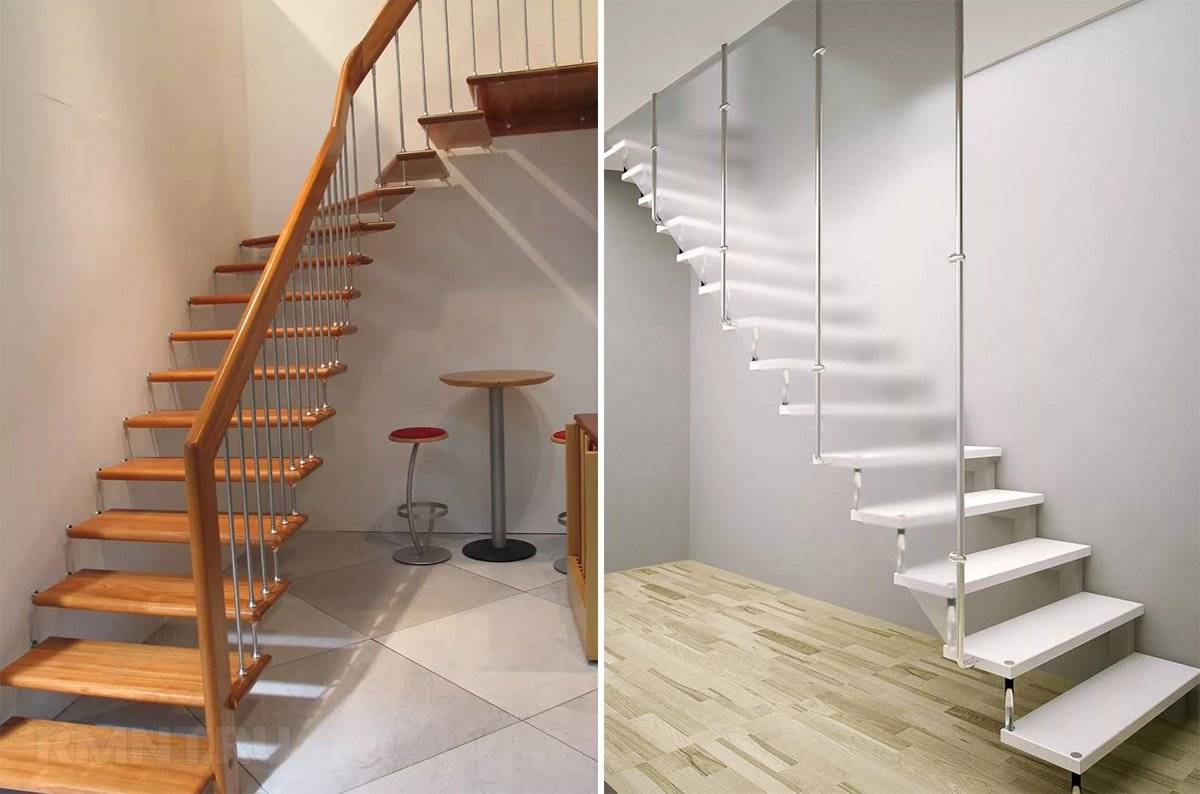

Виды крепления консольных лестниц к стенам:

• Ступени врезаются в несущую стену на глубину 200 – 400 мм. Глубина врезки зависит от ширины консольного марша и от материала и прочностных свойств стены.
• Ступени имеют опору посредством специальных кронштейнов, стальных пластин, деталей из швеллера или уголка, больцев, анкерных болтов или декоративных опор.
• В случаях, когда стена не может обеспечить несущую способность, консольные ступени опирают на рядом стоящих каркас, расположенный как можно ближе к стене и как можно менее заметный. Фиксируют опоры каркаса из швеллерного или уголкового профиля на перекрытия.
• Как дополнительный крепеж применяют системы потолочных тяжей, одновременно выполняющих вторую функцию – ограждающую. Поручни в таких системах идут как правило, по стене, на которую закреплены ступени.
• «Висящие» утопленные в стене ступени, отсутствие поручня, перил и балясин любых видов, а также потолочных тяжей и сетчатых ограждений – исключительно интересное решение и радикальный дизайн. Но данный вариант является эксклюзивным не только в контексте интерьерного оформления, а также части повышенной опасности, и применять такие экстремально-каскадерские тренажеры в обычном жилище возможно при особых условиях – как вторую декоративную лестницу. При наличии в доме маленьких детей и людей в возрасте данный вариант лестницы категорически неприемлем.

Лестницы со ступенями одной системы крепежа и одной конструкции могут быть выполнены из различных материалов, и это кардинально меняет облик лестницы. Вариантов достаточно много, и главным в выборе являются предпочтения владельцев и их фантазия. Очень распространен вариант закрепленного к стене металлокаркаса, декорированного панелями МДВ или деревом. Эффектны и долговечны ступени из литого бетона или полимербетона. Особое место занимают стеклянные лестницы – невесомые и прозрачные, но отличающиеся завидной прочностью.

Плюсы консольных лестниц:

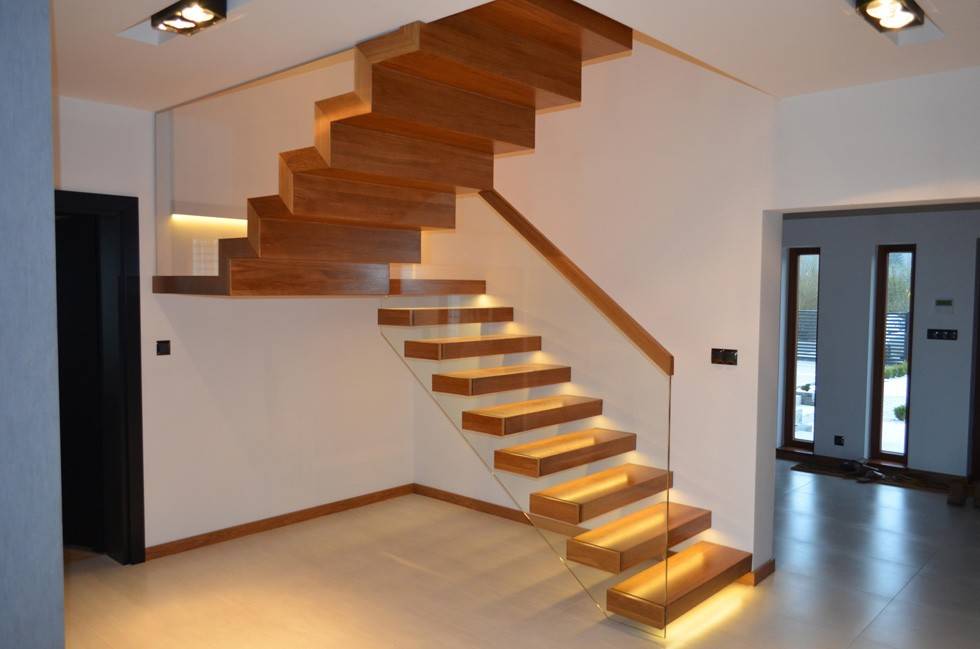

Легкие и компактные конструкции, не создающие препятствий циркуляции воздуха и световым потокам в помещениях

Эффектные внешне, настоящая изюминка интерьера

Легкость конструкции обуславливает экономию по расходу основных материалов

Экономия полезной площади и объема помещения, что очень важно для небольших домов

Минусы консольных конструкций для лестниц:

• При отсутствии ограждений перемещение по консольной лестнице отнюдь не безопасно, и в любом случае такая лестница в доме – фактор риска и зона повышенного травматизма. Классическая маршевая лестница с ограждением, спроектированная по формулам безопасности по сравнению с консольной конструкцией – образец безопасности.
• Консольные лестницы часто неудобны для подъема и спуска.
• Проектирование и расчеты консольных лестниц сложнее, чем классических маршевых, также сложен и монтаж. Самостоятельные расчеты без опыта и специальных знаний вряд ли оправданы. Монтаж своими руками возможен при наличии расчетов, выполненных специалистами по исходным данным – материалы и конструкция несущих стен и перекрытий и т.п.
• Несущая способность стены должна быть с запасом. Другой вариант – приставной каркас, и в обоих вариантов надежность крепежа должна быть обеспечена.

Консольные лестницы проектируют на первых этапах

Важно определиться, к каким именно ограждающим конструкциям будет закреплена лестница с учетом массы самих ступеней. Деревянные и стеклянные ступени не требуют дополнительного усиления стены, но для бетонных литых ступеней требуется очень прочная опора и дополнительное локальное армирование, если несущая стена проектируется из монолитного железобетона.

Консоль с дополнительным элементом на свободном конце даст усиление нагрузки на всю систему лестницы, поэтому таких решений обычно избегают. Основные ошибки при устройстве консольных лестниц связаны с неверным выбором крепления, применение недостаточно надежных узлов и деталей и ошибочное распределение нагрузок. Данные ошибки могут привести к тому, что лестница будет опасна для эксплуатации.

Готовая к установке консольная лестница – редкий и стандартный вариант. Для индивидуальных домов конструкцию такой лестницы делают на заказ, по исходным данным конструкции опорной стены или перекрытия и размерам помещения. Даже при возможности комплектации заводскими узлами креплений и каркаса и выборе модели по каталогу требуются изменения для конкретных помещений. Консольные лестницы относят к нестандартным и штучным изделиям.

Назначение лестниц

Помимо конструкционных особенностей, металлические лестницы могут выделяться в отдельные категории по прямому назначению.

Межэтажные

Используются, в первую очередь, в узко практических целях, соединяя находящиеся на разных этажах объекты зданий и сооружений. Относятся к категории стационарных конструкций, что напрямую связано с безопасностью перемещения. В части комфорта подъема и спуска полностью отвечают нормам СНиПа, обеспечивая оптимальные, с точки зрения биомеханики человека, условия.

Металлические межэтажные лестницы

Вспомогательные

Монтируются с целью связи служебных и нежилых помещений (подвалов, мансард, чердаков) с основными системами зданий. Учитывая нерегулярность использования, проектируются по особым техническим нормам. Большей частью это складные «многоколенные» конструкции с мелким («гусиным») шагом ступеней. Не требуют отдельного места: после использования их легко сложить и убрать в потолочный люк перекрытия.

Фото металлической лестницы для погреба

Эвакуационные

Обеспечивают безопасную эвакуацию людей в случае возникновения ЧС и пожаров. Размещаются согласно пожарным нормам, примыкая к торцевой части здания, где расположены эвакуационные выходы. Внутри сооружений отделяются коридором, выход на который предусматривается с каждой лестничной клетки. В чердачные помещения ведут специальные аварийные лестницы из огнестойкого металла, оборудованные люком с уплотненным контуром.

Металлические эвакуационные лестницы

Цены на чердачные лестницы

• Быстрый просмотр Чердачная люк-лестница Fantozziscale Motor Premium (60x90x270/300)


  250 971 руб. /шт

  Подробнее

• Быстрый просмотр

  Раздвижная чердачная люк-лестница OMAN Nozycowe PP (50x70x300)

  43 902.50 руб. /шт

  Подробнее

• Быстрый просмотр

  Суперэнергосберегающая чердачная люк-лестница Fakro LWT (60x120x280)

  20 610 руб. /шт

  Подробнее

• Быстрый просмотр

  Раздвижная чердачная люк-лестница 2-х секционная OMAN (60x120x300)

  18 870 руб. /шт

  Подробнее

• Быстрый просмотр

  Чердачная люк-лестница DӦCKE (Lux) (70x120x300)

  21 192.20 руб. /шт

  Подробнее

Офис в Москве, Улица 2-я Магистральная дом 14Г, стр.1, 2 этаж, офис 203 Шелепиха Беговая Полежаевская Пн – Пт: 9:00 – 18:00 Сб – Вс: офис не работает. В Сб и Вс консультации по телефону с 10:00 до 18:00. Выезды сервисного инженера в любое удобное Вам время.	+7	Офис в Москве, Улица 2-я Магистральная дом 14Г, стр.1, 2 этаж, офис 203 Шелепиха Беговая Полежаевская Пн – Пт: 9:00 – 18:00 Сб – Вс: офис не работает. В Сб и Вс консультации по телефону с 10:00 до 18:00. Выезды сервисного инженера в любое удобное Вам время. +7	Visa MasterCard Наличные Карты МИР Безналичная оплата

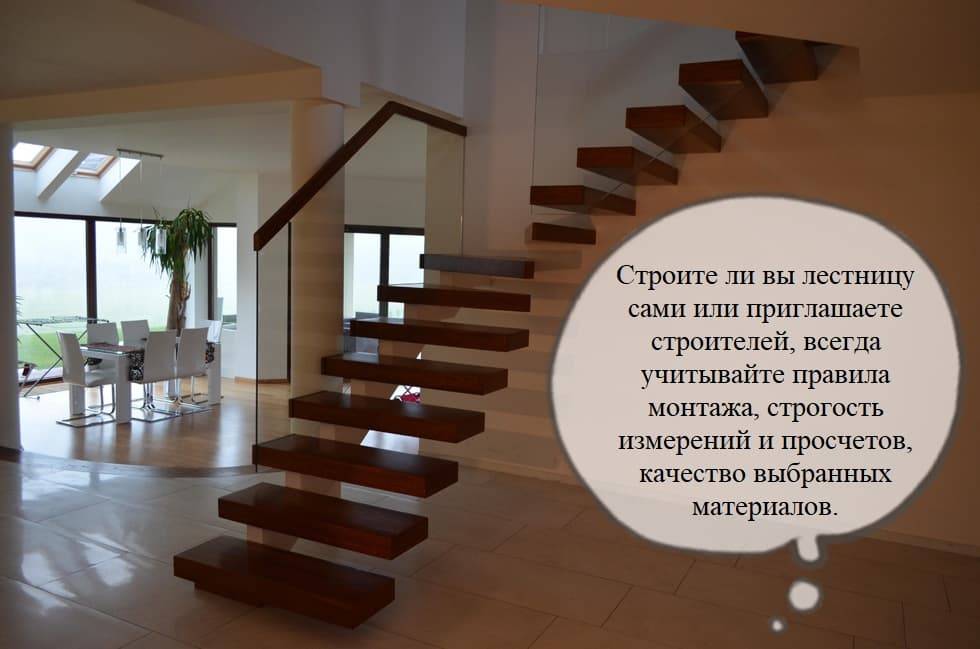

О консольных лестницах

Эффект легкости и воздушности в этих конструкциях достигается за счет отсутствия наружных опор в привычном понимании – нет ни ровного косоура, ни тетивы, ни вертикальной опоры. «Парящие» ступени монтируются непосредственно в стену, учитывая, что вся нагрузка придется только на этот крепеж. Выбирая такой тип лестницы, необходимо правильно рассчитать, прежде всего, несущую способность стены. Тип крепления ступеней зависит именно от результата расчетов, это могут быть следующие варианты:

• врезка в стену – глубина зависит от прочности стены, в среднем 20-40 см;
• кронштейны – как специальный крепеж, так и различные вариации (металлические пластины, швеллер, декоративные опоры);
• каркас – при минимальной несущей способности стены вплотную к ней располагают каркас из металла (швеллер, профиль), который фиксируется к перекрытиям, а к нему – консольные ступени.

Поручень обычно пускается по стене, при необходимости в качестве ограждения делают потолочные тяжи, в редких случаях в угоду визуальной составляющей обходятся и без тяжей, и без поручня.

Что касается материалов, то полет фантазии практически безграничен, но самые практичные лестницы со ступенями на металлическом каркасе с деревянными накладками или футлярами. Именно такой вариант исполнения у нашего умельца.

Заливка лестницы из бетона

Для заливки конструкции используют тяжелый бетон марки М200. Бетон готовят либо самостоятельно по следующему рецепту – 1 кг цемента ЦЕМ I 32,5Н ПЦ (М400), 2,8 кг просеянного промытого карьерного песка, 4,4 кг гранитного щебня с фракцией частиц не менее 10-20 мм, 10 миллилитров жидкого мыла (пластификатор), вода 0,7 литра, либо сделать заказ на готовый материал, обратившись на ближайший бетонный завод. Первый вариант имеет вдвое меньшую себестоимость, а второй вариант более качественный по составу компонентов и более оперативный по времени строительства. Этапы заливки:

• Заполнять опалубку бетоном начинают с нижних ступеней. Первоначально заполняют 2-3 ступени, после чего бетон трамбуют равномерным штыкованием куском арматуры по всей площади залитой конструкции.
• С помощью мастерка и шпателя придают ступеням окончательный вид – заглаживают плоскость проступей, добиваясь горизонтальности.
• Заливают всю конструкцию, после чего производят трамбовку и заглаживание проступей как в предыдущем случае.
• Полученное сооружение тщательно укрывают полиэтиленовой пленкой на 5-7 суток. В жаркое время пленку несколько раз в день смачивают водой.

Облицовка лестниц плиткой – самые важные моменты

Облицовка лестниц плиткой, наряду с устройством сложной мозаики – сложная и объёмная тема, раскрыть которую за один присест невозможно. Слишком много вариаций лестничных конструкций, масса нюансов, подстерегающих того, кто взялся за укладку плитки на ступенях. Даже простейший вариант лестницы требует удержания в голове плиточника многих параметров. Если же стоит задача облицевать «многоэтажную» или, к примеру, винтовую лестницу, для решения нужна серьёзная квалификация. К этому добавим, что иногда идеальная укладка и вовсе недостижима – вследствие того, что строители смежных специальностей, монтируя опалубку, готовую конструкцию или этажную стяжку, не учли некоторые моменты.

Впрочем, сказанное не означает, что облицовка лестниц плиткой конкурирует с высшей математикой. Нет, опыт, подкрепленный теоретическим стержнем, уже вскоре позволит оформлять ступени достаточно уверенно. Нужно только помнить, что плитка, в отличие от той же штукатурки, к ошибкам относится крайне негативно, поэтому все расчёты следует выполнять тщательно.

Монтаж и уход

Для монтажных операций с консолью необходимо использовать два метода
: первый метод укрепления ступеней при создании стены, а второй метод применяется для установки несущей основы в виде колонн. После установки ступеней к ним добавляют тросы, которые крепятся в потолке. При такой установке создаётся вид отдельного элемента лестничного пролёта, одна сторона которого крепится на стене, а другая держится на подвешенных тросах, крепящихся в потолке.

Для полной безопасности рекомендуется проложить некоторые натяжные элементы для закрытия щелей и зазоров. Перила для консолей приобретаются отдельно и монтируются в стене. При всех монтажных работах следует учитывать ровность и точность размещения всех необходимых элементов, это можно сделать при помощи водяного уровня или натяжения капроновой нитки, а также с помощью самого точного уровнеизмерителя – лазера.

Всю информацию про расчет веса профнастила, найдете .

Лестница в стиле хай тек обычно выполняется из таких материалов: стекло, дерево, сталь, бетонный, усиленный металлокаркасом, блок, ламинированные панели. Но своими руками устанавливается лишь в том случае, если происходит строительство стены с нуля, когда строитель заранее планирует будущую конструкцию консоли вместо обычной лестницы. Это знание дает монтажнику возможность на совесть выполнить строительство усиленной стены.

Консольные лестницы можно посмотреть на фото и выбрать желаемый для себя вариант.

Монтируется конструкция при строительстве стены, когда свободный край может выходить в помещение на 800 мм, а на 200 мм как минимум ступенька должна быть вмурована прочно в стену. Для улучшения крепежа можно создать тетиву – натяжение на тросах или железных тяжах ступеней к потолку. Очень выгодный вариант для небольших дачных домиков, чердаков, детских, мансард – это винтовая лестница на одном толстом стержне
, которая по бокам защищена упрощенными перилами.

Если стена недостаточно жесткая или монтировать лестницу хочется в старом доме, тогда следует обязательно использовать сварной металлический каркас или трубу, на основе которых будут крепиться красивое дерево, стекло или другие варианты ступеней. Каркас врезается в стену, служит опорой, а отделка (пластик, закаленное стекло или дерево) – всего лишь опираются на нее. Гипсокартон или другой отделочный стеновой материал поможет скрыть недостатки стены.

Все виды материалов, из которых только может быть изготовлена консоль, должны хорошо очищаться от грязи и пыли. Деревянные ступени можно время от времени покрывать слоем лака с последующей шлифовкой шерстяной или войлочной тканью, также дерево можно полировать для продления срока службы изделия и для придания блеска и глянца ступеням.

Необходимая терминология

Для того, чтобы описание работ было более понятным следует уяснить значение некоторых терминов.

Для простоты мы свели их в таблице:

Термин	Описание
Лестничная площадка	Ровное горизонтальное пространство между 2 лестничными маршами
Лестничный марш (пролет)	Непрерывный ряд ступеней, не обязательно одноразмерных
Фризовая ступень	Отправная	Нижняя ступенька, зачастую находится на одном уровне с полом
Выходная	Верхняя ступень, иногда является декоративной отделкой площадки
Проступь	Горизонтальная рабочая поверхность
Подступенок	Вертикальная грань ступени
Кромка	Внешний угол сопряжения проступи и подступенка

Кроме структуры лестницы при её отделке важную роль играет расположение. Устройство уличных ступеней и облицовка бетонной лестницы плиткой внутри помещения требуют одних и те же видов работ, но материалы используются разные.

Схема бетонной лестницы с проступью и подступенком

Основные параметры

Металлическая лестница из профильной трубы будет отлично изготовлена при правильном проектировании, если инженер заранее подобрал:

— Количество пролетов; — Значение угла уклона, которое не меняется для каждого пролета. Их количество значения не имеет, главное – единство показателя; — Высоту пролета; — Характеристики ступенек: ширину, количество, высоту; — Способ соединения при наличии минимум двух пролетов (забежные ступеньки или площадку); — Габариты проема под лестницу.

Расчет проводится на основе индивидуальных замеров, поскольку они будут отличаться в конкретном помещении. Металлокаркас для лестницы из профильной трубы нужно создавать и с учетом среднестатистической длины шага. В противном случае использование лестницы будет некомфортным.

Другим важным аспектом для человека является выбор параметров ступенек. Сняв все замеры и выполнив расчеты, нужно нарисовать чертеж, указав все размеры итоговой конструкции.

Типы лестниц

Классификация металлических лестничных конструкций производится исходя из следующих технических характеристик:

1. функциональной способности
2. направления подъема
3. конфигурации маршевых пролетов

Маршевые лестницы

Это конструкции, состоящие из маршей – наклонных многоступенчатых элементов, опирающихся на горизонтальные площадки. Последние, в свою очередь, крепятся на несущих балках, отвечающих за прочность всего сооружения. В зависимости от этажности здания могут быть одно- либо многопролетными.

Закрытые маршевые модели подразумевают наличие подступенков –вертикальных элементов опорных поверхностей. Разновидности открытого типа подступенками не оборудуются.

С точки зрения безопасности маршевый тип признан наиболее подходящим вариантом как жилых, так и социально-ориентированных объектов недвижимости.

Металлическая маршевая лестница

Забежные (винтовые)

Речь идет о сооружениях винтообразного (поворотного) типа с особой конфигурацией ступеней, внутренняя сторона которых всегда меньше внешней. Специфическая геометрия опорных деталей рассчитана на то, чтобы облегчить восхождение человека по крутым спиральным пролетам.

Помимо бесспорной эстетической привлекательности, металлические забежные лестницы имеют еще один существенный плюс. В отличие от массивных маршевых моделей, требовательных в плане объема помещения, винтовые конструкции могут быть смонтированы на совсем небольших пространствах.

Из особенностей забежных сооружений следует отметить обязательное наличие прочных вертикальных опор, ограждений и поручней, препятствующих травматизации.

Металлическая винтовая лестница

Внутренние

Как следует из названия, внутренние лестницы монтируются внутри здания, являясь частью интерьера помещения. Тип и конфигурация таких конструкций обусловлены размерами и общим дизайном помещения, в котором предполагается их монтаж.

Металлическая внутренняя лестница

Наружные

Входят в обязательный перечень архитектурных сооружений экстерьерного типа. Выполняются из металлических элементов (труб, цельных профилей и балок), обработанных, в целях противостояния коррозии, специальными составами.

Металлическая наружняя лестница

Переносные

В отличие от типовых конструкций, традиционно изготавливаемых из прочных стальных элементов, переносные облегченные модели могут быть произведены из алюминиевых сплавов. Насчитывают несколько разновидностей:

1. простейший А-образный тип (стремянки)
2. складные (состоящие из нескольких выдвижных секций)
3. вышки-туры (эксплуатируемые в качестве строительных лесов)
4. шарнирные модели, трансформируемые в горизонтальные площадки
5. односекционные приставные лестницы

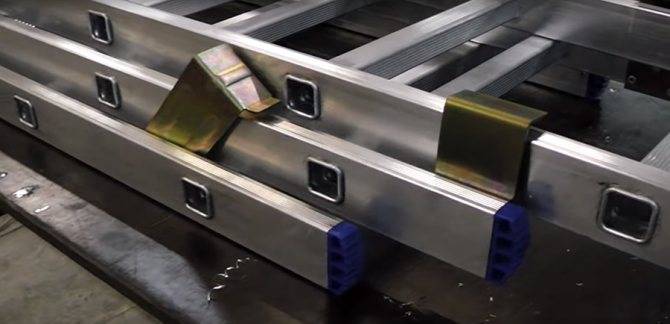

Металлические переносные лестницы
