Газовая котельная для частного дома

Вентиляция в котельной с газовым котлом

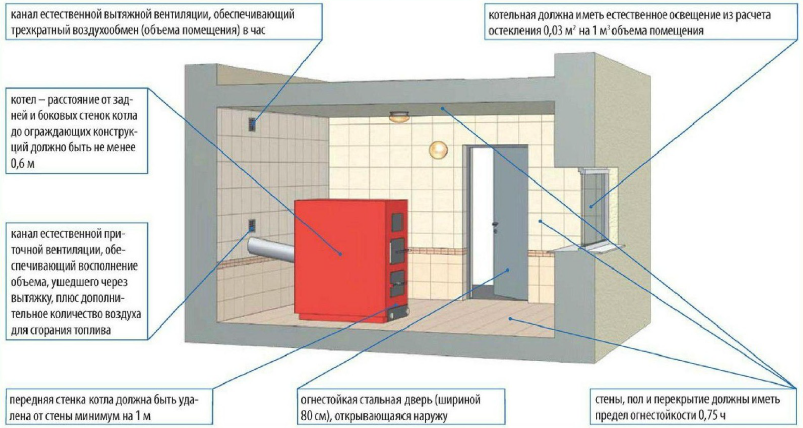

В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.

Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.

Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.

На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:

Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.

В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.Размер вентиляционного канала, рассчитывается в зависимости от мощности и типа, используемого теплогенератора, но, как правило, предусматривается отверстие более 100 мм в диаметре.

Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.

Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.

Вентиляция в котельных должна соответствовать указаниям, изложенным в СП 89.13330. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

• усиление конструкции зданий;
• использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

А о требованиях пожарной безопасности к обустройству газовых котельных, читайте в другой нашей статье.

Требования к площади

Газ – штука достаточно взрывоопасная, по этой причине при оборудовании котельной следует четко соблюдать целый ряд правил СНиПа и соответствующих служб. Если мощность газового котла не более 30 киловатт, то топочной, оборудованной отдельно, не требуется, так как он может быть установлен на кухне. Собственно, об этом – в таблице ниже.

Требования к объему топочной

Общая мощность котла, в киловаттах	Необходимый объем, в кубометрах
От 60 до 200	15
От 30 до 60	13.5
До 30 (с 30 включительно)	7.5

Также отметим, что котел может располагаться на кухне лишь при соблюдении ряда требований:

• ее площадь должна быть не менее 15 метров квадратных;
• стена, на которой будет размещен котел, должна быть выполненной из огнеупорных материалов; кроме того, расстояние между ними должно быть более 10 сантиметров;
• потолки должны быть минимум 2.5 метра в высоту;
• рядом с полом должно находиться отверстие для забора воздуха для обеспечения постоянной его циркуляции;
• кроме того, нужна система вентиляции;
• минимум одно окно, на котором имеется форточка;
• площадь проема должна исходить из определенных требований: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления.

Узанть как расчитать мощность отопительного котла вы можете здесь

Видео — проект газовой котельной

https://youtube.com/watch?v=y9ddo5Hu-nM

Если стены изготовлены из горючего материала, тогда можете устанавливать прибор лишь после того, как будет проведено их оштукатуривание, но вместе с тем нужен также изолирующий экран.

Если котел имеет мощность менее чем в 30 киловатт, то стены могут иметь высоту и 2.2 метра. Но если же мощность больше, то котел нужно оборудовать в отделенном помещении. Так что предусматриваются требования к котельной в частном доме, если она (котельная) располагается отдельно.

Советы по монтажу

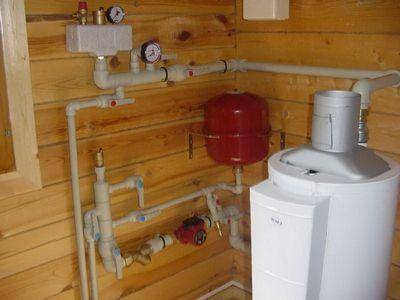

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Открытую схему подготовить проще всего

Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел

К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

Источники

• https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
• https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
• https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
• https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
• https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
• https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/

Когда необходима котельная

Котельная необходима, когда для отопления используется мощный напольный котел. В этом случае придется построить капитальный дымоход для удаления продуктов горения и обеспечить приток воздуха для работы котла. Для оборудования, работающем на природном газе, помещении котельной желательно иметь газоанализатор на случай утечки газа. Напольный котел применяют для домов площадью 200 и более кв. метров. Кроме того, отдельное техническое помещение может понадобиться для размещения напольного бойлера на 150 и более литров. Такая необходимость возникает в больших загородных домах с тремя и более ванными комнатами.

Правила устройства дымохода, условия его монтажа

Для безопасной эксплуатации отопительного агрегата, работающего на газе, требуется не только хорошая вентиляция в помещении, но и постоянное удаление продуктов горения топлива. Для этой цели предназначены дымоходные трубы, изготовленные по определённым правилам.

Внимание! В правилах устройства дымохода указана недопустимость его подключения к вентиляционному каналу. Причины такого запрета очевидны

Во-первых, вентиляция предназначена для обеспечения постоянной циркуляции воздуха

Причины такого запрета очевидны. Во-первых, вентиляция предназначена для обеспечения постоянной циркуляции воздуха.

Во-вторых, он не может обеспечить эффективной тяги, тем самым не позволяя полностью использовать мощность котельного оборудования.

К устройству дымохода также предъявляются определённые требования. Они затрагивают как его конструкцию, так и материал её изготовления.

Вне зависимости от расположения выхода дымохода (через крышу или сквозь стену), он изготовляется из металлической трубы круглой формы. Использование труб, имеющих другое сечение, не допускается. При производстве дымохода применяется нержавеющая или углеродистая листовая сталь.

При монтаже дымохода необходимо соблюдать следующие требования:

• диаметр вытяжного отверстия трубы выбирается большего размера, чем у патрубка котла;
• на протяжении длины дымохода допускается не более трёх изгибов;
• металлическую трубу дымохода разрешается дополнить асбестобетонной трубой, но допустимое расстояние от неё до дымоходного патрубка не менее 500 мм;
• высота дымоходной трубы зависит от формы кровли и места её монтажа, определяется установленными нормативами;
• устанавливать защитный колпак на дымоход запрещается.

Требования к монтажу классического дымохода актуальны для напольных моделей, оснащённых открытой камерой сгорания. Для их установки чаще всего используется отдельное помещение. Большинство проблем, связанных с монтажом дымохода, отпадают при приобретении настенной модели котла.

Для неё используется более современный способ вывода продуктов сгорания — монтаж коаксиального дымохода. Он монтируется во внешней стене и выполняет одновременно две задачи — удаляет полученные при горении газа отходы и подаёт воздух, необходимый для работы горелки.

Фото 3. Коаксиальный дымоход для газового котла. Изделие состоит из нескольких частей, оно расположено горизонтально.

Требования к помещению, где расположен газовый котел

В зависимости от мощности и типа камеры сгорания нормы помещения для установки газового котла могут отличаться.

Нормы помещения для агрегата с открытой камерой сгорания

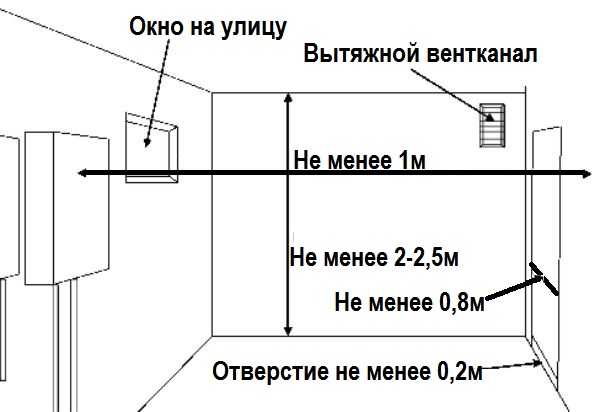

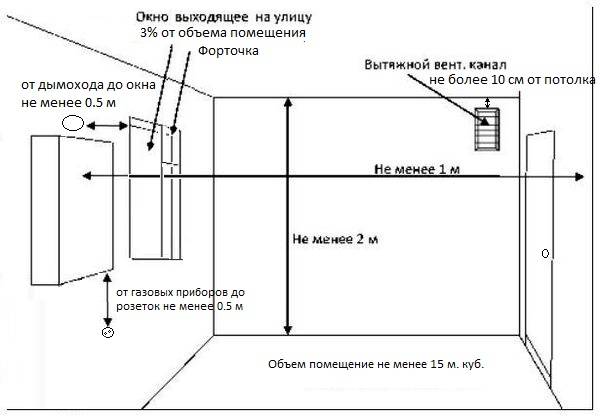

Как уже было сказано, газовый котел с открытой топкой должен располагаться в отдельном помещении, которое оснащено и оборудовано по всем нормам. Котельная должна соответствовать следующим требованиям:

1. Помещение для установки агрегата можно выделить на любом этаже частного дома, в подвале или на чердаке. Запрещается монтировать такой агрегат в ванной комнате или санузле.
2. Если мощность газового котла не превышает 30 кВт, то объем котельной должен быть минимум 7,5 м³. Если производительность устройства от 31 до 60 кВт, то необходимый размер – от 13,5 м³. При мощности от 61 до 200 кВт – 15 м³.
3. Высота потолка – 2-2,5 м.
4. Ширина дверей – не меньше 0,8 м.
5. Дверь в котельную не должна герметично закрываться. Необходимо оставить зазор между дверным полотном и полом шириной 2,5 см.
6. Следует предусмотреть открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Оно обеспечивает достаточную освещенность котельной.
7. Иметь вентиляционный канал.
8. Электрические выключатели, размещаемые снаружи котельной.

Нормы помещения для котла с закрытой топкой

Технические нормы для установки газового котла с закрытой камерой сгорания не такие строгие. В данном устройстве вывод дымовых газов осуществляется из закрытой топки в коаксиальный дымоход, а также обеспечивается принудительный приток воздуха через ту же трубу. Поэтому газовые котлы с закрытой камерой сгорания мощностью до 60 кВт разрешается устанавливать в любом нежилом помещении, которое удовлетворяет следующим требованиям:

• высота потолка более 2 м;
• объем — не менее 8 м²;
• хорошо проветривается;
• поверхность стен выполнена из пожаробезопасных материалов.

Допускается даже встраивать турбированные агрегаты в кухонную мебель.

…

Электрическая котельная в частном доме

Такие топочные считаются самыми безопасными для жизни и здоровья людей, поэтому им отдают предпочтение жители частного сектора, особенно те, кто проживает в деревянных постройках. Большое значение для таких топочных имеет сложность и качественность проводки. При их обустройстве обязательно учитывать монтаж предохранительных автоматов, зато к вентиляции особые требования не выдвигаются.

Для установки электрокотлов не обязательно иметь отдельное помещение. Их можно смонтировать в любом удобном для этого месте. Но определять место их нахождения стоит на этапе проектирования жилого дома, исходя из желаемой потребности, возможности и отапливаемой площади.

Если принято решение выделить отдельное помещение для этих целей, то оно будет похоже на мини-котельную. Электрические котлы экологически чистые, недорогие, но расходы по их эксплуатации значительные, так как стоимость электроэнергии не маленькая. Габариты котлов небольшие, они просты в монтаже и последующей эксплуатации, работают бесшумно, не требуют наличия дымовых и вентиляционных вытяжек.

Преимуществ электрических котельных больше, чем недостатков, но, тем не менее, они есть и о них стоит сказать. Так, стоит заранее поинтересоваться, есть ли возможность на электроподстанции предоставить необходимую мощность для работы такой мини-котельной и монтажа отдельной линии для подключения электрического агрегата. В случае непредвиденных ситуаций, связанных с перебоями электроэнергии либо при аварийном ее отключении стоит позаботиться об остановке такой топочной.

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

• СНиП и ДБH от 2001 г.;
• СНиП II-35-76 и 42-01-2002;
• 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

• при мощности котла до 30 киловатт – 7,5 кубометров;
• до 60 киловатт – 13,5;
• свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

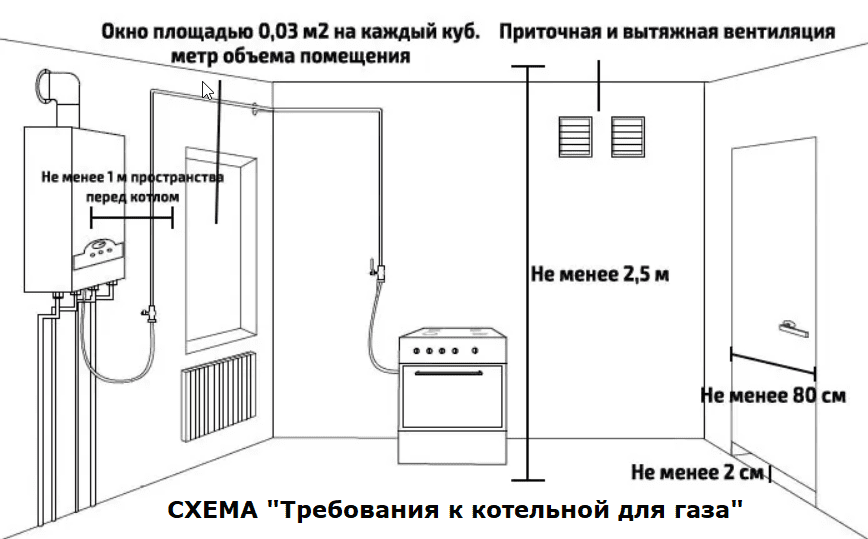

Требования к помещению, где установлен настенный газовый котел:

• требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
• планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
• расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
• объем кухни – не менее 7,5 кубометров;
• обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

• площадь помещения для газового котла в частном доме – минимум 4 квадрата;
• высота потолка – от 2,5 метров;
• ширина наружной двери – 0,8 метра минимум;
• облицовка стен – из негорючих материалов;
• расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

1. врезки системы отопления дома в газовую сеть;
2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

1. монтаж котла в котельной на первом этаже;
2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
4. установка коллектора для теплого пола;
5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

• Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
• Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
• Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
• Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
• Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Преимущества газовых котлов

Как уже упоминалось, газовые котлы не только экономичны, но и достаточно дешевы. Да, их эргономика страдает, но установить такое устройство можно практически на любом частном участке земли, достаточно иметь поблизости проведённую газовую магистраль. К тому же, современный газовый котёл вовсе не так опасен, как был 10 лет назад.

Благодаря автоматизации многих аспектов работы в нём присутствует тысяча и один предохранитель, который убережёт вас от практически любой ситуации. В том числе и датчики тепла, перекрывающие газ, если хоть что-то случится с пламенем. Читайте статью о том, как правильно выбрать автоматику для газовых котлов отопления.

Размеры котельной для твердотопливных котлов

Твердотопливные агрегаты считаются самыми экономичными, так как стоимость твердого топлива достаточно приемлемая.  Они также относятся к категории невзрывоопасных, поэтому жесткие требования к такому помещению не применяются. Но основной недостаток таких котлов – низкий показатель КПД, который составляет около 75%.

Основные требования, которые необходимо учитывать при обустройстве твердотопливной топочной:

• обособленное помещение;
• отделочные материалы должны относится к категории негорючих;
• площадь более 8 м²;
• высота потолков – 2,5м;
• наличие средств пожаротушения;
• скрытая электропроводка с использованием стальных труб во избежание взрывоопасной ситуации;
• котел устанавливается в таком месте, которое бы предполагало возможность проведения регулярной профилактики, осмотра, и в случае необходимости – ремонта оборудования;
• желательно сделать прочное основание высотой в 10 см для установки котла;
• комплексная вентиляция: естественная и принудительная. Естественное вентилирование происходит благодаря наличию окон и дверей, с нормативной кратностью, равной 3;
• окошки или зазоры внизу входной двери должны иметь площадь в 250 см²;
• минимальный показатель светопрозрачных конструкций для освещения помещения должен составлять 300 см³ на 1 м³ объема топочной;
• если котельная пристроена к основному зданию, то она может иметь несколько выходов. Двери, являющиеся входом в домовладение, должны обладать термостойкостью и пожаробезопасностью;
• во избежание возгорания место под установку котла выкладывают металлическим листом размером 50см х 50см, стены покрывают асбокартонном. При строительстве стен топочной используют негорючие материалы;
• дымовые трубы имеют высоту не ниже 5 метров, сгибы и повороты – не более 3.

Эксплуатация и техника безопасности

Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:

• появление запаха газа;
• перегрев теплоносителя;
• отключение электроэнергии;
• срабатывание тревожной сигнализации;
• нарушение целостности участка трубопровода;
• пламя, погасшее без отключения и каких-либо других причин;
• некачественная работа вентиляции, недостаточная тяга в дымоходе;
• изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
• обнаружение некорректной работы системы или приборов контроля, одного или нескольких.

Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие

К дополнительным мерам предосторожности относится:

• приобретение огнетушителей;
• монтаж пожарной сигнализации;
• запас песка, другого безопасного сыпучего материала.

Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.

Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.

В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:

Документация для установки котла

Одна из достаточно неприятных процедур при установке отопительного котла, работающего на газе — это сбор и оформление объемного пакета документов. Многие, столкнувшись с этим процессом, вскорости спешат отказаться от этой идеи.

Прежде, чем приступить к монтажу, придется немало времени уделить согласованию

Основные требования и нормы можно узнать из документа «Газораспределительные системы», входящего в СНиП 42—01—2002. Кроме него неплохо было бы изучить уже неработающий документ, но содержащий большое количество информации, которая будет также полезна — это «Газоснабжение» СНиП 2.04.08—87. Дополнительно придется ознакомиться с нормативами, приведенными в смежных документах, рассказывающих об котельных установках, вентиляционной системе, отоплении, канализации, водопроводе, техники безопасности при стройке, звукоизоляции, пожаробезопасности и др.

Проектирование и расчет

Проектированием и расчетами должны заниматься специалисты

Создать проект и рассчитать компоновку котельной лучше специалисту. Однако с общими требованиями организации, должен быть знаком и владелец.

Воздухообмен

Частота полного обновления воздуха зависит от назначения помещения. В кухне воздух должен полностью обновляться за 1 час, но с учетом того, что для работы газовой плиты требуется еще дополнительно 100 м³. Если же речь идет об отдельной котельной, воздух обновляется трижды в час. Однако при этом воздухообмен нужно вычислять с учетом объема приточного воздуха для горения газа.

Собственно, расчет прост. Например, для нормальной циркуляции воздуха в котельной на 12 м² с высотой в 3 м необходимо 12*3*3=108 м³ воздуха за час.

Приточные и вытяжные потоки

Приточное отверстие размещают в нижней части двери или стены. Лучше если воздух в комнату будет заходить с улицы, но допускается и изнутри дома. Размеры отверстия определяют по мощности котла, габаритам помещения и типа агрегата. Так, для твердотопливного котла с закрытой топкой считают только трехкратный обмен воздуха. Для модели с открытой топкой учитывают воздух для горения топлива.

Допускается выполнить расчет с учетом только площади дома.

Вытяжную шахту обычно располагают рядом с дымоходом. Обязательно условие – вытяжка должна выводиться на крышу здания, иначе тяги в вентиляции не будет.

Устанавливать вентилятор в вытяжной канал запрещается.

Электричество

Проводку в котельную заводят обычным способом. Электрические кабели рекомендуется заделывать в стены. При высокой мощности отопителя лучше подключить его через отдельный щиток.
