Схема подключения неоновых ламп.
Газоразрядные источники света соединяются с источником питания через резистор. Он вставляется в цепь для ограничения силы тока до величины 1 мА (а лучше – до десятых долей милиАмперов). Низкий ток увеличивает срок службы. Работа газоразрядной лампы без резистора представляет угрозу для здоровья людей. Применение резистора препятствует переходу разряда в дуговой, который может привести к короткому замыканию, взрыву трубки лампы. Конструкция некоторых источников света сразу включает в себя резистор: он монтируется в цоколь. Стоит внимательно изучить этот вопрос при покупке.
Газоразрядным лампам требуется высокое напряжение. Бытовая розетка такого не выдает. Необходим повышающий трансформатор. Его параметры зависят от габаритов ламп, их количества, наполняющего газа. Требуемое напряжение разнится от 2000 В до 12000 В. Например, для ламп, заполненных неоном существует следующая зависимость напряжения от длины.
Напряжение тр-ра, кВ | Диаметр трубки, мм | ||||
8 | 10 | 12 | 15 | 20 | |
12 | 7000 | 8200 | 10000 | 12500 | 18000 |
10 | 6000 | 7000 | 8000 | 11000 | 15000 |
0,9 | 5500 | 6300 | 7500 | 9500 | 13500 |
0,8 | 4700 | 5400 | 6300 | 7400 | 11000 |
0,7 | 4100 | 4800 | 5800 | 7500 | 10500 |
0,6 | 3600 | 4000 | 4900 | 5800 | 8800 |
0,5 | 2900 | 3300 | 4000 | 5000 | 7300 |
0,4 | 2200 | 2500 | 3200 | 4000 | 5800 |
0,2 | 1000 | 1200 | 1500 | 2000 | 2500 |
Напряжение тр-ра, кВ | Диаметр трубки, мм | ||||
8 | 10 | 12 | 15 | 20 | |
12 | 7000 | 8200 | 10000 | 12500 | 18000 |
10 | 6000 | 7000 | 8000 | 11000 | 15000 |
0,9 | 5500 | 6300 | 7500 | 9500 | 13500 |
0,8 | 4700 | 5400 | 6300 | 7400 | 11000 |
0,7 | 4100 | 4800 | 5800 | 7500 | 10500 |
0,6 | 3600 | 4000 | 4900 | 5800 | 8800 |
0,5 | 2900 | 3300 | 4000 | 5000 | 7300 |
0,4 | 2200 | 2500 | 3200 | 4000 | 5800 |
0,2 | 1000 | 1200 | 1500 | 2000 | 2500 |
Для подачи столь высокого напряжения необходимы высоковольтные провода. Их изоляция должна выдерживать не менее 1,5 часов рабочего напряжения. В качестве примера приведем провод ПМВК. Он недорогой, выдерживает до 20кВ, работает от -60 до +80 градусов.
Помните, чтобы самостоятельно подключить неоновые лампы, необходимы хорошие знания электрики. Работа с высокими напряжениями требует высокой группы по электробезопасности. Не забывайте о собственной безопасности!
Выделяют две схемы подключения ламп к трансформатору. Первая из них – стандартная. Лампы подключаются последовательно к трансформатору, а трансформатор к сети 220 V.
Стандартная электрическая схема.
Схема с нулевой точкой.
Лампы подключаются двумя группами по разные стороны от трансформатора. Используется равное количество однотипных источников света (по габаритам, газонаполнению).
Схема с нулевой точкой позволяет уменьшить длину проводов. В случае поломки одной ламп, работать перестанет лишь одна часть схемы, а вторая продолжит светить.
Холодный неон за счет своего устройства потребляет меньше энергии, чем обычный. Его можно запитать от низковольтного источника питания. Для создания нужных электрических параметров (напряжения, частоты) в схему встраивают инвертор. В зависимости от модели инверторы могут работать от двенадцативольтовых блоков питания или от пятивольтовых батареек. К батарейкам можно присоединить до трех метров неона. А к блоку питания 12 Вольт – до двадцати метров.

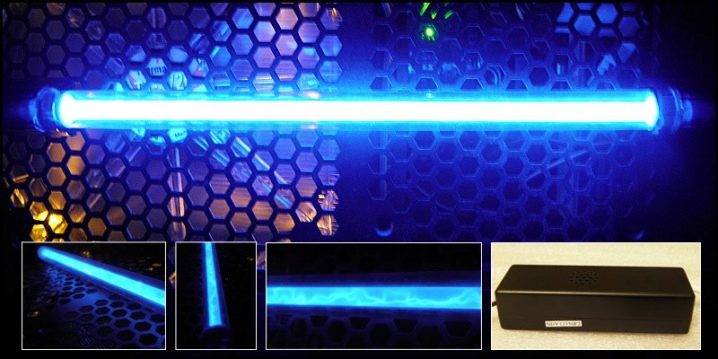

Схема подключения к источнику питания через инвертор.
При монтаже придерживайтесь нехитрых правил:
- Провода и лампы не должны соприкасаться с металлом. При необходимости стоит использовать поликарбонатные держатели.
- В случае применения двух и более трансформаторов, провода от них разделяют на расстояние свыше 20 см.
- Место прохождения проводов сквозь металл помещают в трубу из ПВХ.
- Все металлические детали, трансформатор должны иметь заземление.
Применение неоновых источников света
Ошибочно считать, что неоновые приборы – это только элементы декоративного оформления и рекламных вывесок. На самом деле они используются уже более века, причем в самых различных сферах.
Например, до появления светодиодов именно неоновые источники света применялись в качестве индикаторов напряжения стандартной сети 220 В.
Сейчас также можно встретить миниатюрные лампочки, которые часто используют для сборки всевозможных схем бытового характера. Плюсы ощутимы: минимальный ток потребления, надежность и экономичность по сравнению с лампами накаливания
Лампы больших размеров оснащены стандартными цоколями E14 и E27 и предназначены для патронов, которые применяются и в быту. Чтобы прибор мог светить и работать от сети 220 В, в корпус встроен резистор.
В прошлом веке подобные лампы использовались в качестве ночников, но реализовывались вместе со светильниками. Сейчас производство в России прикрыто, но китайцы продолжают выпускать похожую продукцию.
Газоразрядные лампы Бализор применяют для подсветки высоковольтных линий. Их особенность заключается в том, что питание подается напрямую, от кабеля, на котором они держатся
Еще несколько сфер применения неоновых устройств:
- выпуск пробников-индикаторов для выявления переменного напряжения в фазе;
- использование в стробоскопе;
- в качестве порогового или активного элемента в генерирующих устройствах;
- как защитный элемент в телефонных сетях.

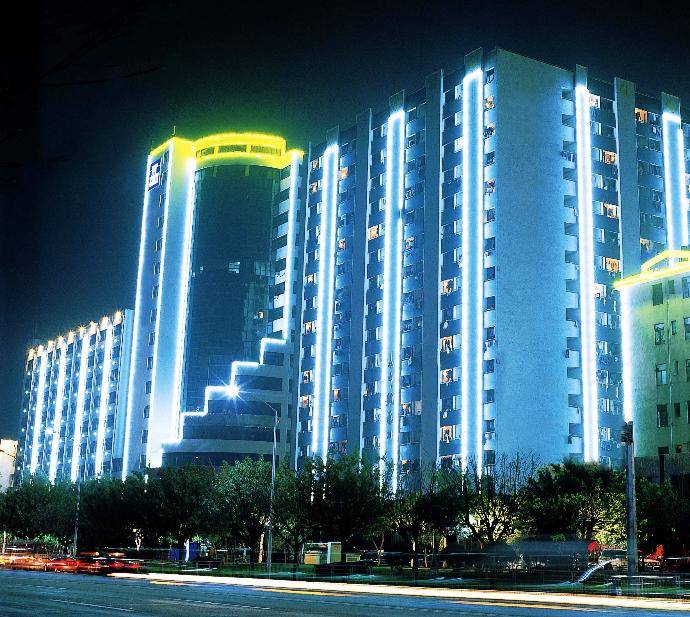

Знакомое современному человеку использование – рекламная отрасль. Улицы мегаполисов переливаются всеми цветами радуги, из стеклянных трубок с ярким свечением изготавливают буквы, логотипы, контуры, подсветки и другие бросающиеся в глаза элементы рекламы.
Галерея изображений
Фото из
Оформление светодиодными или люминесцентными лампами не сравнится по яркости и броскости с неоновым дизайном
Если сравнивать с люминесцентными приборами, то неоновые «живут» гораздо дольше. Даже в условиях улицы они функционируют до 10 лет
Лампы открытого и закрытого типа хорошо переносят атмосферные осадки и перепады температуры, функционируют в пределах от -35ºС до +50ºС
На фабриках и в мастерских разрабатывают новые модели наружной рекламы, совмещая использование различных газов и люминофоров
Насыщенность и «густота» неонового света
Долговечность неоновых трубок и лент
Широкий температурный диапазон освещения
Совмещение различных технологий изготовления
Прекрасный образец применения неонового освещения – американский Лас-Вегас и другие места, связанные с индустрией развлечения. Разноцветными огнями усыпаны ночные клубы, казино, театры, кафе и гостиницы.
Описание неоновых ламп для дискотек
Описание неоновых ламп для дискотек: на выбор предоставляются два типа оборудования: ультрафиолетовая лампа со светильником и светодиодная ультрафиолетовая подсветка.
Неоновые лампы для дискотек украсит любую тематическую вечеринку и отлично впишется в интерьер кафе, ресторана, бара или караоке. Легкое и компактное устройство поставляется вместе с лампой.
Светодиодный вариант неоновых ламп для дискотек заливного света для дискотек и вечеринок имеет восемнадцать светодиодов 3Вт. Широкий угол раскрытия светового луча (40°), низкое потребление. Прекрасно подойдет для кафе, баров, клуба, освещения развлекательных и торговых заведений, батутов, катков, театральных залов, сцены.
Технические характеристики неоновых ламп для дискотек
Технические характеристики неоновых ламп для дискотек (вариант на лампе):
- Цоколь Т-8,
- Мощность: 20 Вт
- Питание: 220 В
- Размер: 62,3х10,0х40 см
- Вес светильника 750 г.
Технические характеристики неоновых ламп для дискотек
- Количество светодиодов: 18 шт. х 3 Вт UV LED
- Мощность: 30 Вт
- Класс защиты: IP20
- Цвет корпуса: черный
- Питание: 110-220 В, 50-60 Гц
- Габариты: 100 см х 5 см х 5.5 см.
УНИКАЛЬНОСТЬ НЕОНОВЫХ ЛАМП ДЛЯ ДИСКОТЕК
Отличительная черта неоновых ламп для дискотек заключается в том, что УФ лампа очень компактная, легкая и экономичная.
Что это такое?
Неоновые лампы являются яркими современными представителями осветительных приборов на рынке, которые отличаются надежностью и долговечностью. Благодаря этому они применяются в самых разнообразных областях, начиная от освещения зданий и заканчивая внутренней подсветкой комнат квартиры.
Неоновая лампа имеет вид стеклянной трубки, которая заполняется незначительным количеством газа. В неоновые лампы газ загоняется под низким давлением.
Конструкция лампы
Характерной чертой, которую имеют все такие лампочки, является то, что у них любой атом обладает полностью заполненной электронной оболочкой. В результате этого неоновые атомы никогда не взаимодействуют с другими атомами с целью захвата новых электронов. При этом для того чтобы оторвать от них хотя бы одни электрон потребуется много энергии.
Стеклянная труба, являющаяся основой для такой лампочки, на каждом своем конце имеет электрод.
Неоновая лампа может работать от источника переменного или постоянного тока. Но если неоновые источники света подключены к постоянному току, неоновый свет будет наблюдаться только вокруг электродов. Из-за этого чаще всего неоновая лампа подключается к источнику переменного тока.
Свечение лампы
На особенностях инертных газов основан весь принцип работы ламп.
Неоновые лампы работают следующим образом:
- при пропускании через атомы газа электричества они лишаются электронов и приобретают положительный заряд;
- далее такие атомы начинают притягиваться к электроду, который заряжен отрицательно;
- освобожденные электроды в свою очередь притягиваются к положительно заряженному электроду.
В результате этого процесса образуется неоновый свет очень яркого спектра. Поэтому подсветка, организованная с помощью таких лампочек, применяется для подсветки зданий и квартир. Часто неоновая лампа заменяет светодиодную ленту в качестве источника света. Такая подсветка будет ничем не хуже, чем светодиодная, а вот неоновый свет иногда смотрится даже эффектнее. При этом, что светодиодная лента, что неоновая лампа легко монтируются своими руками.
Как устроена и работает неоновая лампа
Прибор состоит из стеклянной трубки, заполненной неоном под низким давлением, в концы которой запаяны электроды. Вот и вся лампа.
На рисунке показана ровная трубка из стекла, на самом деле приборы выпускаются любой конфигурации и длины. Это могут быть фрагменты букв, буквы, надписи, рисунки, элементы рисунков и пр. Никаких ограничений по форме и длине: все будет зависеть от производителя и желания заказчика.
Неоновые лампы в виде фрагментов букв
Буквы и слоги из неоновых ламп
Стилизованные изображения предметов из неоновых ламп
Неоновые лампы, помимо различной длины и конфигурации, могут иметь и разный диаметр. Стандартные значения: 8, 10, 12, 15 и 20 мм.
Принцип работы
Неоновая трубка, по сути, является газоразрядным прибором, но принцип его работы существенно отличается от принципа работы газоразрядных приборов других типов.
Приложенное к электродам напряжение выбирается такой величины, чтобы суметь сорвать с молекулы неона электрон, находящийся на внешней орбите. Остатки молекулы получают положительный заряд и начинают двигаться к отрицательному электроду, а электроны с отрицательным зарядом – к положительному. В трубке возникает электрический ток.
Соударяясь между собой, молекулы и “полумолекулы” неона постоянно обмениваются энергией, и если электрон получает энергию, он поднимается на более высокую орбиту. Если теряет, то опускается на более низкую. В первом случае выделяется тепло, во втором энергия выделяется в виде фотона – частицы света.
Параллельно этому неполные молекулы могут захватывать и свободные электроны, сорванные ранее напряжением. В этом случае электрон, сидящий на внешней орбите, теряет часть энергии и спускается на более низкую с выделением фотона. В результате трубка (она может быть прозрачной или матовой) начинает равномерно мягко светиться спектром неона – красно-оранжевым цветом.
Именно потому, что в лампах подобного типа видимый свет излучает сам газ, а не, к примеру, люминофор, они и получили название газосветных.
Во время работы лампа нагревается до температуры не выше 40 градусов и потребляет очень малый ток. Если неоновая лампа питается переменным напряжением, она равномерно светится по всей длине. Если постоянным, то светится область только возле одного электрода. Поскольку неоновые лампы имеют малую инерционность их можно диммировать при помощи широтно-импульсной модуляции (ШИМ).
Преимущества и недостатки
Газоразрядная неонка излучает мягкий, и, если так можно выразиться, более аналоговый свет по сравнению с устройствами другого типа. Среди плюсов этих ламп выделяют:
- равномерность свечения наряду с возможностью концентрации света на одном из электродов при использовании постоянного тока;
- долговечность — отсутствие в конструкции расходных элементов;
- работа малых индикаторных лампочек напрямую от сети 220 В;
- возможность изготовления колб и катодов различных форм;
Необычная неонка на постоянном токе с катодом заданной формы.
В то же время устройство газоразрядных ламп не лишено недостатков и считается устаревшим по следующим причинам:
- шум во время работы от повышающего трансформатора;
- хрупкость стеклянной колбы;
- сложность утилизации в связи с наличием ядовитых паров ртути внутри конструкции.
Основные отличия от светодиодной ленты
Шнур, работающий по принципу свечения люминофора под воздействием электромагнитного поля так же, как и газоразрядная трубка излучает свет на 360°, но при этом изгибается в любую сторону и потребляет меньше энергии. Гибкая полоса на LED-элементах излучает свет на 180° в одну сторону и изгибается только в одной плоскости. Преимущество гибкой светодиодной ленты, имитирующей неонку, в ее механической устойчивости, простоте эксплуатации и возможности управлять режимом через контроллер.
Преимущество LED-flex в универсальности и многогранности.
Конечно, система RGB-лент ограничена направлением и радиусом изгиба, а также узким вектором свечения, но эти недостатки компенсируются возможностью создания уникальных световых шоу при использовании программируемых контроллеров с разными режимами работы. В то же время светящаяся неоновая нить тоньше (до 2 мм), и это позволяет монтировать ее в узкие стыки и щели, что актуально при автотюнинге и декоративном апгрейде различных устройств.
Тюнинг мотоцикла тонкой неоновой нитью и толстым LED-flex.
Следует добавить, что сейчас возвращается мода на ретро, в том числе и аналоговое, поэтому старые газоразрядные светильники не утрачивают актуальности в сфере дизайна и маркетинга. Цена и сложность в эксплуатации сделали классические неонки предметом выбора для состоятельных покупателей, желающих выделиться своим статусом и хорошим вкусом.
Плюсы и минусы
Использование приборов с неоном для подсветки разных предметов имеет свои позитивные и негативные моменты.
Среди преимуществ таких ламп можно выделить:
- Неон имеет особое свечение, а выдаваемый им свет не дает контрастных теней;
- Можно найти огромное количество всевозможных оттенков;
- С помощью контроллеров можно регулировать интенсивность света лампы и ее цвет;
- Свет идет бесперебойно, без затемненных долей и распространяется на 360 градусов;
- Качественные приборы могут бесперебойно прослужить до 20 лет;
- Работа подсветки не сильно нагревает лампу, потому как ее температура не бывает выше 50 градусов, что делает эти лампы безопасными;
- Трубки бывают прямыми и могут быть изготовлены фактически в любой возможной форме, что существенно расширяет возможности их эксплуатации: трубки даже можно изготовить в оригинальной форме для украшения определенной конструкции;
- Возможность монтирования даже в малодоступных местах;
- Мягкое свечение и умеренная яркость, которая не раздражает зрение, отсутствие шума при работе.
Но у этого газа есть и не очень хорошие стороны:
- Мощность ламп из неона меньше, чем у обычных ламп и серьезно уступает светильникам со светодиодами. Такие трубки используют, в среднем, 10 Ватт в час на 1 метр;
- В составе газа в трубках и шнурах могут использоваться опасные компоненты. Это требует особой аккуратности при монтаже конструкции. Отработавшие свой срок трубки не выбрасываются вместе с обычным мусором – они нуждаются в отдельной утилизации;
- Лампы из стекла довольно хрупки, если 1 из них разобьется, то есть вероятность, что сразу же погаснут и соседние приборы;
- Подсветка из таких ламп может быть небезопасна при неверной установке – может появиться дуговой разряд при разрушении герметичности трубки из стекла;
- Подсветка дает не такую большую мощность света, чтобы ее хватило для обычного освещения комнаты и поэтому не может быть использована как основной осветительный прибор, а только как подсветка для украшения. В комнате, обустроенной таким освещением, обязательно нужно установить несколько обычных источников освещения.
Компания “Неоновый интерьер” осуществляет изготовление и монтаж неоновой и светодиодной подсветки. Наличие собственного производства позволяет нам предлагать минимальные цены на неоновую и светодиодную подсветку и выдерживать минимальные сроки изготовления и монтажа при безупречном качестве.
Неоновые и светодиодные осветительные системы являются декоративными интерьерными и фасадными подсветками. Светодиодная и неоновая подсветка широко применяются в оформлении офисов, торговых центров и магазинов, ночных клубов и дискотек. Все чаще используют неоновые лампы и светодиодные ленты в дизайне освещения частных квартир и загородных домов как в качестве скрытой закарнизной подсветки, так и в качестве открытой декоративной. Как неоновая подсветка, так и светодиодная подсветка применяются для освещения самых разнообразных элементов интерьера: подвесного и гипсокартонного потолка, карниза, витража, стеклянного пола, ступеней лестницы и т.д.
См. также: светодиодная и неоновая подсветка — фото интерьеров
Схемы подключения и питания
Как неоновая лампа подключается к сети и можно ли это сделать самостоятельно? Попробуем это выяснить.
Для того чтобы заставить неон светиться, требуется много энергии, а потому неоновая лампа питается довольно высоким (киловольты) напряжением. В связи с этим просто так в розетку неоновую лампу не включишь. Для создания необходимого напряжения служат высоковольтные повышающие трансформаторы: электромагнитные или электронные.

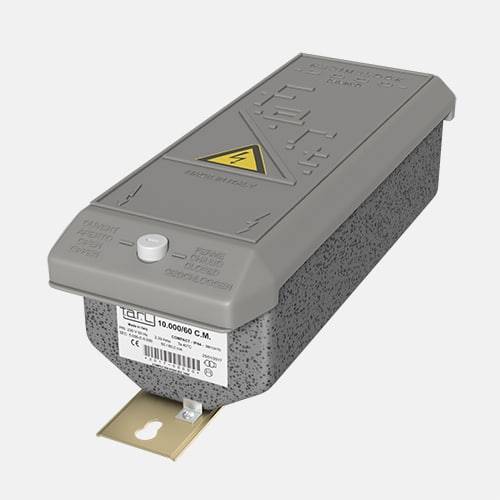

Электронный трансформатор для неоновой лампы
Выше я сказал, что для питания газосветных приборов необходимы киловольты. Но сколько конкретно? Все будет зависеть от диаметра и длины лампы или группы однотипных ламп, которые можно включить последовательно. Если ты решил самостоятельно организовать подсветку неоновыми лампами (именно неоновыми), то в выборе трансформатора тебе поможет следующая табличка (длина лампы указана в метрах):
Зависимость питающего напряжения неоновой лампы от ее длины и диаметра:
Выходное напряжение тр-ра, В | Диаметр лампы, мм | ||||
8 | 10 | 12 | 15 | 20 | |
12000 | 7 | 8.2 | 10 | 12.5 | 18 |
10000 | 6 | 7 | 8 | 11 | 15 |
9000 | 5.5 | 6.3 | 7.5 | 9.5 | 13.5 |
8000 | 4.7 | 5.4 | 6.3 | 7.4 | 11 |
7000 | 4.1 | 4.8 | 5.8 | 7.5 | 10.5 |
6000 | 3.6 | 4 | 4.9 | 5.8 | 8.8 |
5000 | 2.9 | 3.3 | 4 | 5 | 7.3 |
4000 | 2.2 | 2.5 | 3.2 | 4 | 5.8 |
2000 | 1 | 1.2 | 1.5 | 2 | 2.5 |
Если же у тебя лампы не чисто неоновые, а наполнены стандартной газовой смесью К-4 (неон + аргон), то пользуйся вот этой табличкой (длина лампы указана в метрах):
Зависимость питающего напряжения неоновой лампы со смесью К-4 от ее длины и диаметра:
Выходное напряжение тр-ра, В | Диаметр лампы, мм | ||||
8 | 10 | 12 | 15 | 20 | |
12000 | 8.7 | 10.3 | 12.4 | 15.2 | 20.5 |
10000 | 7.3 | 8.6 | 10.5 | 12.8 | 17.5 |
9000 | 6.5 | 7.9 | 9.5 | 11.5 | 15.7 |
8000 | 6 | 7 | 8.2 | 10 | 12.5 |
7000 | 5.1 | 6 | 7.2 | 8.8 | 11 |
6000 | 4.4 | 5.2 | 6.2 | 7.5 | 10 |
5000 | 3.6 | 4.2 | 5 | 6.3 | 8.4 |
4000 | 2.8 | 3.2 | 4 | 5 | 6.7 |
2000 | 1.4 | 1.5 | 2 | 2.7 | 3.5 |
С трансформатором разобрались. Теперь о проводах. Поскольку питание газосветных приборов высоковольтное, то и провода, их питающие, должны быть высоковольтными, выдерживающими по изоляции минимум полтора рабочих напряжения.
Идеальным для наших целей будет провод ПМВК (провод высоковольтный, монтажный, теплостойкий), выдерживающий напряжение до 20 кВ. Стоит он относительно недорого (около 4 руб./м) и может работать при температурах от -60 до +80 градусов по Цельсию.
Высоковольтный провод ПМВК для питания неоновых ламп
Монтируя неоновую конструкцию, придерживаемся следующих основных правил:
- провод и неоновые лапы не должны касаться металлических конструкций. Для этого при необходимости используются держатели из поликарбоната;
- провода от разных трансформаторов должны располагаться друг от друга на расстоянии не менее 20 см;
- длина проводов должна быть по возможности минимальной;
- при прохождении провода сквозь отверстия в металлических конструкциях его нужно поместить в отрезок ПВХ трубки;
- все металлические части несущей конструкции и трансформатор должны быть заземлены.
Осталось рассмотреть схемы подключения неоновых ламп к трансформатору. Всего их две — стандартная и с нулевой точкой:
Стандартная схема подключенияСхема подключения с нулевой точкой
Вторая схема имеет некоторое преимущество перед первой. Во-первых, она позволит существенно сократить длину проводов, во-вторых, если выйдет из строя одна из ламп, то погаснет лишь одна секция.
Если будет выбрана вторая схема, то необходимо иметь в виду, что в обоих плечах должны стоять неоновые лампы одного диаметра и типа (одинаковое газонаполнение), а плечи должны иметь равную длину.
Неоновые лампы накаливания и плазменные панели [ править ]
Цифры трубки Никси , которая представляет собой неоновую лампу накаливания с десятью электродами в форме десяти цифр. Цифры этой трубки имеют высоту 5/8 дюйма (16 мм).
В неоновых лампах накаливания светящаяся область газа представляет собой тонкую область «отрицательного свечения», непосредственно примыкающую к отрицательно заряженному электроду (или «катоду»); положительно заряженный электрод («анод») находится довольно близко к катоду. Эти особенности отличают лампы накаливания от гораздо более длинных и ярких светящихся областей “положительного столба” в освещении неоновой трубкой. Рассеивание энергии в лампах, когда они горят, очень низкое (около 0,1 Вт), отсюда и отличительный термин « освещение с холодным катодом» .
Некоторые из применений неоновых ламп включают:
- Контрольные лампы, указывающие на наличие электроэнергии в приборе или инструменте (например, в кофейнике или источнике питания).
- Декоративные (или «фигурные») лампы, в которых катод имеет форму цветка, животного и т. Д. Фигуры внутри этих ламп обычно окрашивались фосфоресцирующими красками для получения разнообразных цветов.
- Активные электронные схемы, такие как электронные генераторы, таймеры, элементы памяти и т. Д.
- Сложные электронные дисплеи, такие как трубка Никси (см. Фотографию).
Плазменный телевизор 2007 года выпуска. Каждый из тысяч цветных пикселей на изображении на съемочной площадке создан крошечной неоновой лампой, которая возбуждает люминофор.
Небольшой размер области отрицательного свечения неоновой лампы и гибкие электронные свойства, которые использовались в электронных схемах, привели к принятию этой технологии для первых плазменных панелей . Первые монохромные плазменные панели с точечной матрицей были разработаны в 1964 году в Университете Иллинойса для образовательной вычислительной системы PLATO . Они имели характерный цвет неоновой лампы; их изобретатели Дональд Л. Битцер, Х. Джин Слоттоу и Роберт Х. Уилсон создали рабочий компьютерный дисплей, который запоминает свое собственное состояние и не требует постоянного обновления из центральной компьютерной системы. Взаимосвязь между этими ранними монохромными дисплеями и современными цветными плазменными дисплеями и телевизорами была описана Ларри Ф. Вебером в 2006 году: «Все плазменные телевизоры, представленные сегодня на рынке, обладают теми же функциями, которые были продемонстрированы в первом плазменном дисплее, который был устройством с только одна ячейка. Эти особенности включают переменное поддерживающее напряжение, диэлектрический слой, заряд стенки и смесь газов на основе неона ». Как и в цветных неоновых лампах, в плазменных дисплеях используется смесь газов, излучающая ультрафиолетовый свет. Каждый пиксель имеет люминофор, излучающий один из основных цветов дисплея.
Достоинства и недостатки неонового подсвечивания
Неоновое подсвечивание потолка значительно преобладает над другими вариантами подсветки. К ее преимуществам относятся следующие качества:
- Лампы, в которые закачаны инертные газы, не способны перегорать как другие, так как в них нет нитей накаливания.
- Благодаря конвертору, неоновое подсвечивание может функционировать при повышенном напряжении тока. Даже если не установлен конвертор, сама лампа устроена так, что нагревается до температуры не выше 40 градусов, поэтому не может расколоться при скачках напряжения.
- Неоновые лампы, выполненные качественно, способны работать до 15 лет.
- Данные светильники обеспечивают равномерный мощный свет, без световых пятен и мерцания, который не раздражает глаз бьющим свечением, а наоборот расслабляет его.
- Неоновая лента на потолок предоставляет более 100 цветов и оттенков свечения.
- Подсветку потолка из неоновых ламп можно смонтировать в труднодоступных или закрытых местах конструкции.
- Неоновые лампы не являются токсичными и горючими, такая подсветка вполне безопасна.
- Конверторы и неоновые лампы работают совершенно бесшумно.
- Стоимость неоновой подсветки стабильно снижается и уже приблизилась к стоимости люминесцентной.
- При помощи трубок разных форм, можно оборудовать неоновой подсветкой потолки любой сложности и конфигурации, где будет освещен каждый контур и изгиб. Они позволяю добиться самых различных дизайнерских решений, например неоновые звезды на потолок или разряды молнии.
- Неоновые лампы потребляют сравнительно не большое количество электроэнергии, чем те же люминесцентные или ртутные лампы.
Разряды молнии на потолке неоновыми трубками
Как и любая система освещения, неоновая подсветка не является исключением в плане наличия недостатков:
- Неоновые лампы невозможно изготовить в домашних условиях. Производство неоновой подсветки для потолка нестандартных форм делается только на заказ.
- Подсветку потолка, включающую в себя неоновые лампы сложно установить самостоятельно, если нет определенных навыков в этой сфере. Установка неоновой подсветки своими руками в таком случае может не дать желаемого результата. Для оборудования потолка неоновой подсветкой лучше обратиться к специалистам.
- Подсвечивание потолка неоновыми лампами предназначено лишь как дополнение к основному светоисточнику, которое способно подчеркнуть определенным цветом элементы потолочной конструкции.
- Лампы холодного катода очень хрупкие, это нужно учитывать при их монтаже и дальнейшей эксплуатации.
- Со временем в потолочных нишах оседает множество пыли. Ниши можно закрыть стеклом, но в таком случае будет уменьшаться световой поток.
Неоновые лампы производства СССР и России[править | править код]
Неоновые лампы производства СССР и России представлены широким ассортиментом приборов, в том числе специального применения, имеющих различные габариты, характеристики, форму электродов: ВМН-1, ВМН-2, ИН-3, ИН-3А, ИН-25, ИН-28, ИН-29, ИНС-1, ИФ-1, МН-3, МН-4, МН-6, МН-7, МН-11, МН-15, 95СГ-9, ТН-0,2-2, ТН-0,3, ТН-0,3-3, ТН-0,5, ТН-0,9, ТН-1, ТН-20, ТН-30, ТН-30-1, ТН-30-2М, ТНИ-1,5Д, ТМН-2, ТНУ-2, УВН (ТНУВ), а также многочисленным семейством люминофорных ламп серии ТЛ.
Среди ламп специального применения следует отметить:
- ВМН-1, ВМН-2 — волномерные неоновые лампы.
- ИН-3 — лампа бокового свечения с направлением светового потока в одну сторону.
- ИН-6 — управляемая трёхэлектродная неоновая лампа. Тиратроном не является, имеет несколько иной принцип действия. Разряд в ней зажжён постоянно, но, в зависимости от управляющего напряжения, перескакивает то на индикаторный, то на вспомогательный катод. Управляется такая лампа отрицательным напряжением величиной в несколько В, подаваемым на индикаторный катод. Электроды лампы расположены таким образом, что когда разряд горит на индикаторном катоде, он хорошо заметен оператору, когда на вспомогательном — нет.
- ИН-21 — лампа, способная без отрицательных для себя последствий выдерживать высокую температуру, и потому применяющаяся в электроплитах, в частности, модели «Электра-1001». Имеет электроды, выполненные в форме полукругов, отличается высокой эстетичностью.
- ИН-25 — неоновая лампа с уменьшенным отношением диаметра баллона к диаметру светящегося пятна, для матричных табло с улучшенными эргономическими показателями.
- ИН-28 — трёхэлектродные неоновые лампы с гибкими выводами, имеющие срок службы не менее 5000 часов, несмотря на значительный ток разряда (до 15,6 мА). Применяются в метрополитене в качестве единичных элементов надтоннельных табло системы ЭСИЧ.
- ИФ-1 — индикатор ультрафиолетового излучения, в частности, для датчиков пламени. Принцип действия неизвестен, по всей видимости, на лампу подают напряжение чуть ниже напряжения зажигания, а при наличии излучения она зажигается.
- МН-3 — лампа с пониженным напряжением горения (около 40 В). Электроды изготовлены из чистого железа, молибдена, никеля. Катоды покрыты тонкой пленкой бария, кальция или цезия для снижения напряжения горения. Дополнительным ионизирующим фактором выступает таблетка радиоактивного материала, прикрепленная к внешнему электроду.
- УВН (по новой системе обозначений — ТНУВ, а название УВН перешло к прибору, в котором она применена) — лампа с сужением в середине колбы для увеличения напряжений зажигания и горения, предназначена для указателей высокого напряжения.
Обозначения отечественных люминофорных неоновых ламп состоят из букв ТЛ, буквы, означающей цвет свечения (О — оранжевый, Г — синий, З — зелёный, Ж — жёлтый), числа, характеризующего номинальный ток разряда в мА, и числа, характеризующего напряжение зажигания в сотнях вольт. Например, ТЛО-1-1 — лампа оранжевого свечения на ток в 1 мА с напряжением зажигания в 100 В. По другой версии, первая цифра обозначает типоразмер: 1 — баллон малого диаметра, цоколь E10 либо Ba9s, 3 — баллон большого диаметра, цоколь Ba15s, а вторая — код напряжения зажигания: 1 — 145 В, 2 — 185 В, номинальный ток же во всех случаях одинаков и составляет 1,3 мА. Долговечность этих ламп при номинальном токе меньше, чем у ламп без люминофора: 2000 часов, продление их срока службы возможно тем же способом, что и для обычных неоновых ламп — уменьшением тока.
Галерея
Zwei Pferde für Münster (Две лошади для Мюнстера), неоновая скульптура Стефана Хубера (2002). | Человек / Потребность / Желание. Неоновая скульптура Брюса Наумана (1983), который был охарактеризован как художник-концептуалист. | Подземный переход в международном аэропорту О’Хара в Чикаго освещен Майклом Хайденом неоновая инсталляция (The Sky’s The Limit, 1987). | Маурицио Наннуччи, Puro rosso puro giallo puro blu, 1990; Антология 1967/1990; Archetipo, 1968, инсталляция в Винер Сецессион, Вена 1990 | Благословляющая рука, неоновая инсталляция Степана Рябченко в Saatchi Gallery (2014) |
Отличия от SMD лент
Сами шнурки помимо расцветки отличаются как диаметром, так и исполнением.
Гибкие материалы: Гибка труб своими руками: минимальный радиус гиба, трубогиб для нержавейки
Самый ходовой размер — 2,3мм. Он относится ко второму поколению.
Сюда же входят диаметры: 1,4мм-2,3мм-3,2мм-5мм.
Причем покупать большего размера не всегда имеет смысл. Правило чем толще, тем ярче — здесь не работает. В основном светится именно центральная часть шнура.
Кроме того, у большего диаметра будет меньший радиус изгиба и согнуть 5мм шнур, вы не сможете таким же образом, как 2-х миллиметровый.
Неон третьего поколения выпускается размером 2,6мм.
Срок службы у такого люминесцентного шнура, такой же как и у энергосберегающих люминесцентных ламп — 8-10тыс часов.
Здесь все ограничено временем деградации люминофора. Именно он возбуждается от высокочастотного напряжения и издает равномерное свечение по всей длине.
Когда подходит срок его службы, то свечение начинает выглядеть примерно следующим образом.
Специальные рассеиватели конечно же помогают, но они уменьшают яркость.

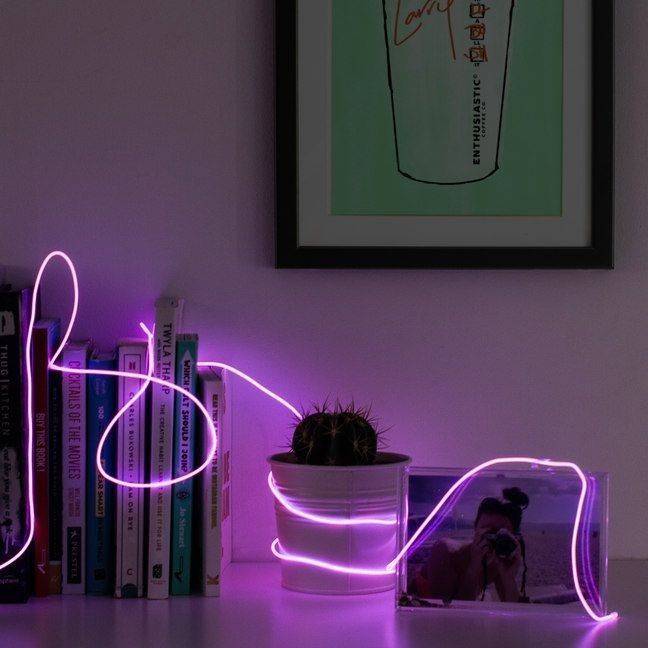

Еще одно преимущество el шнура его гибкость. Его можно гнуть в любом направлении, под любым углом. Можете даже узлом завязывать.
Для светодиодных лент, чтобы сделать поворот на 45 или 90 градусов, приходится использовать переходники-коннекторы или специальные соединители.
Если же начать ее изгибать как захочется, то можно повредить токовые дорожки.
В целом, холодный неоновый свет выгодно применять именно там, где у светодиодной ленты имеются некоторые проблемы — на улице, на подвижных объектах, фигурах произвольной формы.
Но самое главное не забывайте, что это всего лишь декоративная подсветка, обозначающая контуры, поэтому не ждите от нее полноценного освещения.
Самый яркий провод диаметром 3,2мм (без юбки и любой длины) — здесь.
El шнур с юбкой — здесь.
Достоинства и недостатки.
Неоновые трубки.
Плюсы
- низкую потребляемую мощность;
- низкий разогрев (до 40 градусов);
- мягкий свет, отсутствие контрастных теней;
- отсутствие шумов;
- несложное диммирование;
- долгий срок службы (80000 часов или 20 лет) нет элементов способных к перегоранию;
- возможность изготовления ламп разных форм, габаритов.
Минусы
- низкая механическая прочность;
- высокое напряжение для подключения и работы;
- небольшая яркость свечения – использование для дома только в качестве подсветки;
- потребность в повышающем трансформаторе;
- повышенные меры безопасности при подключении и эксплуатации;
- безопасная утилизация ламп, содержащих пары ртути;
- высокая цена.
Как образуется свет
Неоновый свет, который так нравится своим внешним видом, образуется в результате специальных направленных процессов, происходящих внутри лампы. Атомы, которые находятся внутри трубки, пребывают в постоянном движении, из-за чего они сталкиваются друг с другом. В результате такого столкновения они передают друг другу энергию с выделением тепла, т.е. происходит их возбуждение, повышая тем самым энергетический уровень. При испускании тепла электрод может опускаться на более низкий порог. Лишняя энергия испускается в пространство трубки в виде фотона (частица света). В результате чего и образуется неоновый свет. Стоит отметить, что неоновая лампа может светиться различными цветами.
Варианты цвета ламп
Неоновый свет зависит от того, насколько переданная энергия возбуждения будет отличаться от первоначальной. Этот параметр, как и энергетический уровень электрона, обладает определенным интервалом. В результате получается, что каждый возбудившейся электрон имеет свою, присущую только ему, длину волны света. Это означает, что неновый свет дает уникальной свечение. Если светильники заполнены неоном, то они будут давать красновато-оранжевый неоновый свет. Но такая подсветка (хоть квартиры, хоть целых зданий) на сегодняшний день представлена невообразимым разнообразием цветов. Чтобы получить другой неоновый свет, существует два метода:
неоновая лампа должна содержать другой газ. Чтобы подсветка имела другой неоновой свет, используются даже газовые смеси. Такая подсветка может применяться как внутри дома (аналог — светодиодная лента), так и для зданий снаружи;
Несмотря на то, что прямые конкуренты — люминесцентные светильники сегодня довольно популярны, неоновые модели продолжает удерживать свои позиции на рынке источников света.
