Мигание при выключенном положении
Пульсации при неактивном состоянии выключателя могут обнаруживаться из-за попадания электрического тока в сглаживающий конденсатор. В нем происходит накопление тока, который при заполнении попадает на схемы и пытается активировать светодиодную лампу. Этого запаса не хватает для полноценного функционирования, поэтому лампа будет загораться на короткий промежуток времени. Мигание будет повторяться до устранения неполадки или поломки лампочки.
Влиять на мигание ламп могут следующие составляющие:
- подсветка выключателя;
- наведенное напряжение;
- токи утечки.
Эти причины нужно знать, чтобы уметь оперативно устранять их.
Влияние подсветки выключателя
Клавишные выключатели с подсветкой
Многие производители оснащают свои переключатели подсветкой. Она повышает комфорт пользования, так как выключатель начинает гореть и его становится проще найти в темноте.
Но дополнительная подсветка может спровоцировать мерцание, особенно на дешевых лампочках. Это связано с параллельным подключением. В выключенном состоянии ток идет на питание подсветки, а при включении – на лампу.
Эта причина является одной из самых распространенных, поэтому именно на подсветку выключателя нужно обращать внимание при мерцании светильника
Наведенное напряжение
Изменение участка проводки — оптимальное решение в устранении наведенного напряжения
Возникает при подключении нескольких приборов к одному многожильному кабелю. Также может наблюдаться при прокладке нескольких независимых линий в одну штробу.
Устранить неполадку можно путем замены одной светодиодной лампочки на устройство меньшей мощности. На время можно поставить лампу накаливания, но нужно помнить, что на нее также повлияет наведенное напряжение. Оптимальным решением будет изменение участка электропроводки и выделение отдельной линии для осветительной группы.
Токи утечки
Ток утечки является самой опасной причиной, по которой мигает лампочка. Он появляется из-за некачественного и неправильного монтажа, повреждений изоляции, плохого контакта. В результате появляется разрыв цепи, который может привести к возгоранию. Даже в нерабочем состоянии токи будут поступать на электроприборы.
Моргает светодиодная лампа в выключенном состоянии
В некоторых случаях светодиодная лампа начинает мигать в выключенном состоянии. В большинстве случаев стал уже привычным тот факт, что коммуникационный аппарат способствует разрыву электрической цепи, в результате чего ток перестает поступать в осветительный прибор и лампа не функционирует. Со светодиодными светильниками дела обстоят совершенно по-другому. Обусловлено это тем, что такие элементы освещения намного чувствительнее, в результате чего способны улавливать даже самые незначительные изменения в электрической цепи.
На сегодняшний день существует несколько основных причин, которые приводят к мерцанию осветительных элементов. Сюда можно отнести:
- неисправность схемы электрической проводки;
- в процессе установки была неправильно осуществлена настройка подсветки;
- в целях упрощения конструкции был приобретен блок питания низкого качества.
Самой распространенной проблемой остается приобретение устройства ненадлежащего качества.
Светодиодная лампа мигает из-за неисправности проводки
В случае если светодиодный светильник моргает во включенном состоянии, то рекомендуется искать проблему в неисправности электрической проводки. Как показывает практика, мерцание может быть разным и полностью зависеть от количества электрического тока, проходящего через блок питания.
Несмотря на то что существует неисправность, осветительный прибор продолжает функционировать. Так как блок питания не способен сгладить пульсацию и предотвратить нестабильную работу, устройство начинает моргать.
Мерцание светодиодных ламп из-за выключателя с подсветкой
Многие производители оснащают выключатели специальной подсветкой. Как показывает практика, такое нововведение довольно полезное и приносит неоспоримую пользу пользователям, так как имеется возможность найти выключатель даже в темное время суток.
Важно понимать, что если использовать выключатель с подсветкой совместно с бюджетными вариантами, можно спровоцировать мигание. Данная особенность приводит к тому, что во включенном состоянии ток поступает в прибор освещения, а выключатель выполняет роль подсветки
В дальнейшем некоторое количество электричества может попасть в емкостный фильтр и гасящий конденсатор. После того как будут достигнуты рабочие характеристики, электричество попадает в осветительный прибор, тем самым вызывая мерцание.
Светодиодная лампа мерцает из-за плохого качества
Довольно часто можно увидеть, как мигает светодиодный светильник во включенном состоянии. Такое явление напрягает глаза, мешает полноценному и комфортному отдыху. Как показывает практика, очень часто причина заключается в том, что были приобретены приборы низкого качества. Такое случается в том случае, когда возникает желание сэкономить и причин этому может быть большое количество, как правило, самая распространенная – это ограниченный бюджет.
В таких ситуациях важно понимать, что экономия – не самый лучший вариант, так как от этого полностью зависит комфорт проживания в помещении. Если имеются некоторые ограничения в бюджете, то рекомендуется воздержаться от покупки и установить светодиоды через некоторое время, но выбрать приборы высокого качества
Диодная лампа моргает из-за неправильной схемы подключения
При выборе светодиодов в качестве источника освещения стоит понимать, что при неправильном подключении могут появиться некоторые проблемы, среди которых самой распространенной является мерцание. В случае если лампа начинает мерцать в выключенном состоянии, то это может свидетельствовать лишь о том, что была неправильно выполнена схема подключения либо допущена ошибка в процессе укладки электрических проводов.
Бытовая электрическая сеть состоит из 3 цепей:
Зачастую бывает так, что работы выполняет человек, не имеющий соответствующего опыта, в результате чего можно довольно легко перепутать контакты, а именно, фазу и ноль – именно это является причиной появления мерцания.
Как избавиться от мигания выключенных светодиодных ламп
Если найдена причина, по которой при выключенном выключателе мигает светодиодная лампочка, то устранить проблему не так сложно.
Если причиной является выключатель с подсветкой, то его рекомендуется разобрать и перекусить нужные провода, после чего проблема с постоянным миганием будет устранена.
Зачастую бывает, что проблема кроется в самих лампах и блоке питания – они могут быть низкого качества. Если имеется необходимость использовать такой вид освещения и в дальнейшем, стоит заменить приборы.
Проходной выключатель
Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.
И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).
Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.
Причины мигания светодиодов
При неправильном подключении, эффект моргания начинает проявляться спустя несколько месяцев использования светодиодной лампы. И причина этого явления – не только отсутствие стабилизации тока. Повышение температуры кристалла выше 85 °C наносит ему непоправимый вред. Наглядным примером служат многочисленные жалобы водителей, у которых светодиодные лампы установлены в непосредственной близости от обычных ламп головного света. Нить накала сильно разогревает окружающее пространство, а иногда даже оплавляют пластиковый корпус светодиодной лампочки. Стоит отметить, что зимой такие симптомы могут не проявляться, так как холодная погода прекрасно способствует охлаждению. А вот в летнюю жару температура внутри фары легко перешагнёт критическую отметку в 100 °C. И тогда не помогут не фирменные светодиодные лампочки, ни дорогие стабилизаторы.
Вторая возможная причина мерцания – использование в авто светодиодных ламп со встроенным стабилизатором низкого качества. Встроенный стабилизатор в таких лампах не ограничивает ток на должном уровне. Замер параметров дешевых светодиодных лампочек китайского производства показывает плавный рост тока (и яркости) после включения до значения, больше номинального. Таким нечестным путём производители рекламируют высокую светоотдачу своего товара, не беспокоясь о непродолжительном сроке службы. Третью причину неприятного мигания рассмотрим на примере светодиодов, предназначенных для монтажа в габаритах и салоне автомобиля. От них не требуется максимальной светоотдачи, а значит, подключить их можно через обычный резистор. Только рассчитывать его нужно не для 12 В, а для 14,5 В, а также узнать из справочника ток для используемого типа светодиодов.
Часто при тюнинге автомобиля применяются светодиодные ленты, рассчитанные на напряжение 12 В. При подключении их напрямую к аккумулятору, неизбежно придётся стать свидетелем постепенной потери яркости, мерцания с окончательным перегоранием изделия спустя некоторое время. Избежать неприятной ситуации со светодиодными лентами поможет, как минимум, дополнительный резистор, рассчитанный на напряжение 14,5 В.
Помимо уже написанного о причинах моргания светодиодов можно добавить что стабилизация не всегда решит вопрос с уже моргающей светодиодной фарой. Скорее всего сам сегмент (светодиод) уже нуждается в замене, но и здесь есть подводные камни. В фарах автомобиля светодиод включается в линейку собратьев, т.е. работает группа светодиодов, такие линейки могут содержать более одного светодиода, а включение таких линеек, как и их количество, может разным. Поэтому при замене светодиода в таких линейках, результат скорее всего не обрадует, а скорее огорчит, ведь вновь установленный светодиод будет светить ярче своих собратьев.
Почему светодиодная лампа может создавать нестабильное освещение: краткое объяснение физических процессов
Свечение светильника создается светодиодами за счет протекания через их полупроводниковый переход тока только постоянно направленного в одну сторону.
При смене полярности света не будет, что хорошо видно на приложенном графике протекания синусоиды.
Современная светодиодная лампа состоит из какого-то определенного количества светодиодов, подключенных последовательными и параллельными цепочками. По ним протекает постоянный ток от источника напряжения, называемого драйвером питания или просто блоком.
Сила свечения каждого полупроводникового перехода определяется величиной тока, проходящего через него. С увеличением силы тока световой поток возрастает по кривой реальной характеристики, а с уменьшением снижается.
На свечении сильно сказывается величина нагрева полупроводникового перехода. Поэтому применение качественных радиаторов охлаждения, принудительный обдув и даже естественная система вентиляции улучшают световые характеристики.
Помещение же светодиодного источника внутрь не вентилируемого пространства подвесного либо натяжного потолка или в другое подобное место ухудшает освещение и снижает ресурс работы самых качественных светодиодов.
Для дальнейшего анализа принципов работы светодиодного освещения нам важно учитывать еще один научный факт: даже очень незначительное изменение прямого падения напряжения на полупроводниковом переходе ведет к большим колебаниям протекающего тока
Это значит, что стабильности величине тока необходимо уделять повышенное внимание. Но, производители светодиодных ламп в этом вопросе идут двумя путями, создавая:
- сложные и дорогостоящие модули, обеспечивающие устойчивую стабилизацию тока даже при значительных колебаниях входного напряжения;
- самые простые блоки, которые за счет резистивно-емкостного делителя значительно снижают амплитуду входной синусоиды 220 до нескольких вольт, а затем пропускают ее через диодный мост. После него получается пульсирующий сигнал, который затем сглаживается выравнивающим электролитическим конденсатором.
Конечно, есть еще и промежуточные варианты, но останавливаться на них сейчас нет смысла: у нас другая задача.
Простой драйвер ASD JCDR 5.5W GU5.3 выглядит следующим образом.
Его электрическая схема приведена ниже. Ни о какой стабилизации тока здесь не думали.
6006
Даже вопрос стабилизации напряжения в нем не решен: нет ни одного даже простейшего стабилитрона. Схема работы построена на том принципе, что входные 220 вольт не должны меняться, а в нашей действительности это неосуществимо.
Драйвер тока светодиодной лампы среднего качества уже содержит в своем составе фильтр помех, микросхему, работающую по принципам учета обратной связи выходного сигнала, трансформаторные высокочастотные преобразователи, разделяющие каналы передачи информации.
Разнообразными моделями производители предоставляют довольно широкий ассортимент своей светодиодной продукции разной ценовой категории для массового покупателя.
Задача потребителя: выбрать для себя такой светильник, который лучше подойдет под конкретные условия эксплуатации по стоимости и цене. Каждый человек должен руководствоваться в этом вопросе только личными интересами.
Устранение мерцания
Монтаж на разрыв нуля или ошибки при подключении выключателя приводят к неправильной схеме освещения. В таких ситуациях при отключении функционирование лампы не прекращается, что приводит к периодичному миганию.
Перед тем как исправить этот недостаток, убедитесь, что устранили все негативные факторы, поскольку паразитирующие импульсы тока на проводке появляются даже при повышенной влажности в помещении.
Отключение диода
Для выполнения процедуры понадобятся крестообразная отвертка со шлицом, кусачки, измеритель напряжения и пассатижи. Более дешевые разновидности приборов не оснащены устройствами для защиты от мерцания при выключенном состоянии. Это резистор, установленный на электронную плату и защищающий от малого тока, поступающего с подсветки выключателя. Попробуйте отключить диод.
Отключите подачу электроэнергии, обесточив автомат — необходимо для повышения безопасности во избежание поражения током. Используйте мультиметр для измерения напряжения на контактах. Демонтируйте выключатель с неоновой или диодной подсветкой, применив отвертку. Удалите накладки с устройства и оттяните их в сторону пола, приложив малое усилие.
Открутите два шурупа, используемых для фиксации выключателя и усиков, снимите провода с питания диода или перекусите нужный провод кусачками.
Замена коммутирующего аппарата
Для выполнения действия понадобятся отвертки, мультиметр, кусачки и пассатижи. Крупные отвертки необходимы для снятия выключателя из гнезда в стене, а мелкие — для обесточивания контактов.
Метод актуален, если нет возможности отключить питание диода, что может быть связано с конструктивными особенностями выключателя. Предпримите те же меры безопасности, что и в предыдущем способе — обесточьте квартиру, отключив автомат, а затем убедитесь в отсутствии напряжения на контактах при помощи мультиметра.
Снимите накладки и вытащите из стены выключатель (читайте метод, описанный в «Отключении диода»). Отсоедините кабели на коммутирующей устройстве, замените выключатель, сохраняя последовательность подключения проводников. Уложите кабель и установите фурнитуру. Не спеша закрутите шурупы, фиксирующие выключатель, избегая попадания питающих проводов под зажимы.
Перед выполнением демонтажа пронумеруйте проводники и гнезда, чтобы избежать в дальнейшем путаницы. Соблюдайте обратную последовательность при установке нового выключателя.
Включение дополнительной лампы
Метод уже был описан выше — достаточно вкрутить обычную лампу накаливания или галогенку в любое гнездо люстры. Включать ее необязательно.

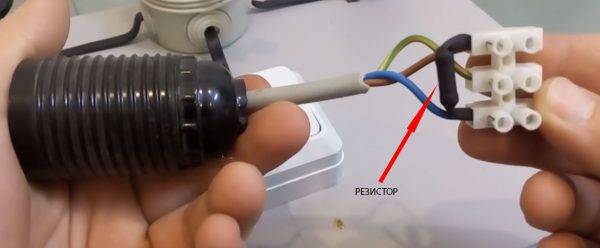

Шунтирующий резистор
Подключите резистор к электрической схеме, заизолировав его термоусадочной лентой. Идеальным вариантом для монтажа станет распределительный щиток. Установите резистор между проводниками «фазы» и «нуля», параллельно цепи с лампой. Для этого используйте специальные зажимы.
Если нет возможности подключить резистор в распределительную коробку (запрятана глубоко в стене или внутри нет свободного пространства), припаяйте его к фазному или нулевому проводу на осветительном приборе, а концы спрячьте в клеммник.
У этого метода серьезный недостаток — резистор при эксплуатации нагревается, а если будет неправильно подобрана мощность, это может привести к возгоранию. Современный счетчик электроэнергии будет учитывать наличие резистора, за который взимается дополнительная плата.
В выключенном состоянии
В этом случае причин миганий несколько. Главная из них – ток в цепи подсветки выключателя.
Мигание устраняют несколькими способами:
- включением нескольких ламп на один выключатель, например, в люстре;
- отключением неоновой индикаторной лампы или светодиода – разрывают цепь индикатора или удаляют плату с диодом или неонкой из выключателя.

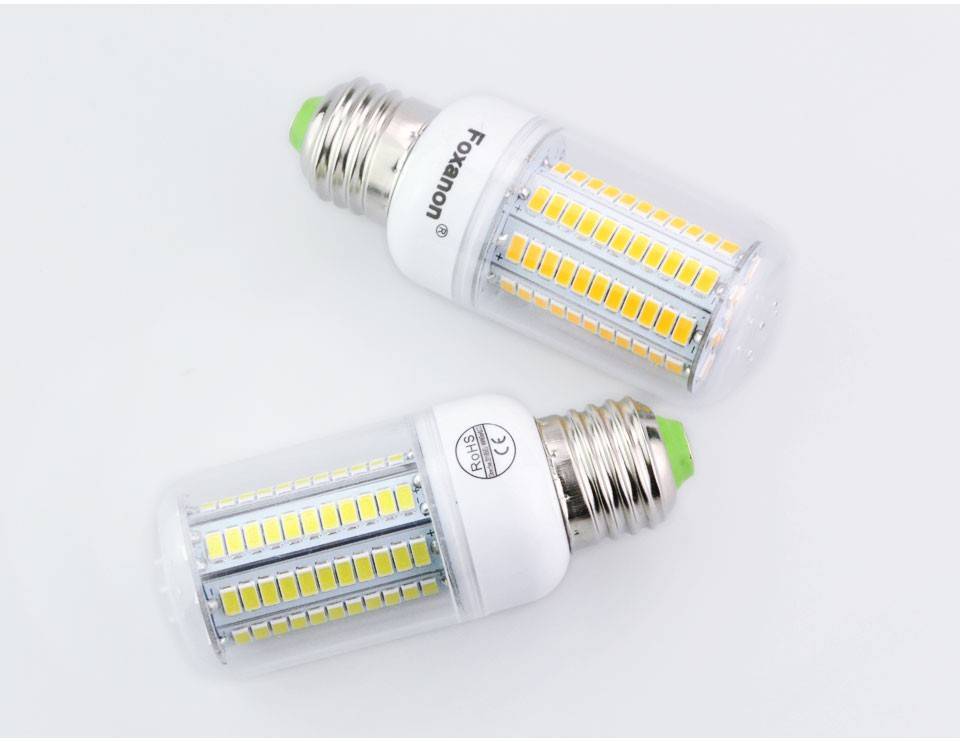

Некачественные светодиодные лампы
Низкое качество изготовления светодиодной лампы может быть причиной ее мигания. Если использованы светодиоды, которые хранились, например, в гараже с парами топлива или выхлопными газами. Сера в их составе может привести к коррозии контактных поверхностей светодиодов. Тогда объемное сопротивление пропаянного места может непредсказуемо меняться. А значит будет меняться ток через диод и яркость свечения.
Современная филаментная светодиодная лампа в стеклянной или небьющейся колбе-шаре из пластика-поликарбоната.
Мигание может вызывать и электромагнитная несовместимость силовых цепей электропроводки и цепей управления светильниками. Если они проложены в общих кабельных каналах, то броски электромагнитных полей, например, от пусковых токов современных импульсных источников питания мощных светодиодов могут наводить ложные команды на цепях управления. Например, включение/выключение светильника или изменение его яркости.
Из-за подсветки выключателя
Подсветка может быть реализована с помощью индикаторного светодиода или малогабаритной неоновой лампочки. Она на схеме обозначена позицией HG1.
Схема подсветки кнопки выключателя. На рисунке показана малогабаритная люминесцентная лампа. Но эта же схема применяется и для светодиодных ламп.
Такую подсветку вводили в обычные выключатели для ламп накаливания, чтобы в полной ночной темноте их огонек можно было легко увидеть, а свет не мешал спать.
Для работы индикаторного светодиода переменное напряжение сети выпрямлялось однополупериодным выпрямителем на одном диоде и ограничивался его рабочий ток резистором. Небольшой индикаторный элемент – светодиод или неоновая лампочка — подключался параллельно контактам выключателя и пропускался рабочий ток, например, светодиода, величиной единицы или десятки миллиампер. Этот же ток проходил и через светодиодную лампу. Он постепенно заряжал фильтрующие конденсаторы блока питания или драйвера светодиодов. Через несколько десятков секунд напряжение поднималось до открытия светодиодов в лампе, и они загорались. Конденсаторы в фильтре блока питания разряжались и цикл повторялся.

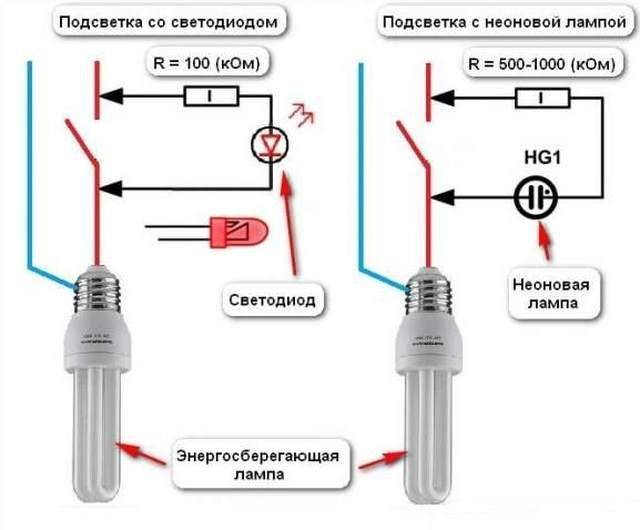

Электрические схемы выключателей с подсветкой неоновой индикаторной лампочкой – на рис. 1 и светодиодом-индикатором – на рис. 2.
Проблемы с электрической бытовой проводкой в старых зданиях
Частой причиной моргания светодиодной лампы является некачественно смонтированная проводка в здании. Особенно это касается построенных сразу после войны или в 1945-1960-х годах. Нехватка ресурсов в стране заставляла применять временные решения, которые оставались постоянными. Речь об использовании в бытовой проводке алюминиевых и медных проводов. При их неправильном соединении медь и алюминий в зданиях с повышенной влажностью образовывали гальванические пары, имеющие высокую коррозионную опасность.
Обычно алюминий под воздействием кислорода воздуха сразу покрывается прочной и непроводящей пленкой окисления. В атмосфере дома, заполненной разного вида парами и газами от людей, растений и домашних животных скрутки меди и алюминия активно разрушаются в зоне контактов и при больших токах начинают искрить. Это вызывает мигание ламп, особенно светодиодных, не имеющих фильтрующих конденсаторов большой емкости.
Причиной может быть и неправильная фазировка проводки, когда путают фазу и ноль. Для ламп накаливания и галогенных это роли не играет, а светодиодные или разрядные, т.е. люминесцентные, могут иногда работать с миганиями.
Пример перепутанных фазного и нулевого проводов в электропроводке.
Выключатель с подсветкой
В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20–30 %.
Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.
Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).
Как устранить
Справиться с проблемой можно 4 различными методами:
- Использовать светодиодную лампу с защитой от мерцания;
- Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
- Удалить (отключить) светодиодный индикатор выключателя;
- Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).
Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.

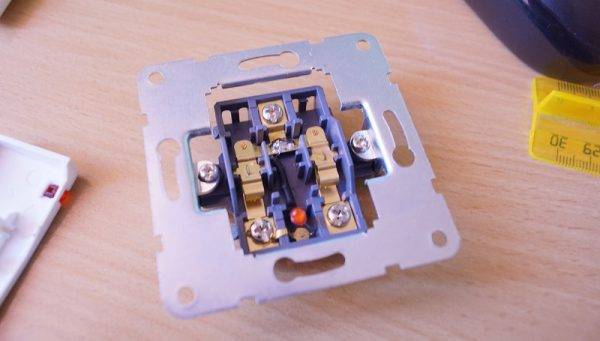

Удаление светодиодного (неонового) индикатора
В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:
- Отключить автоматический выключатель, который питает цепи освещения;
- Проверить отсутствие напряжения;
- Достать механизм выключателя;
- Удалить индикатор путем отключения его кончиков от цепей освещения;
- Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.
Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.

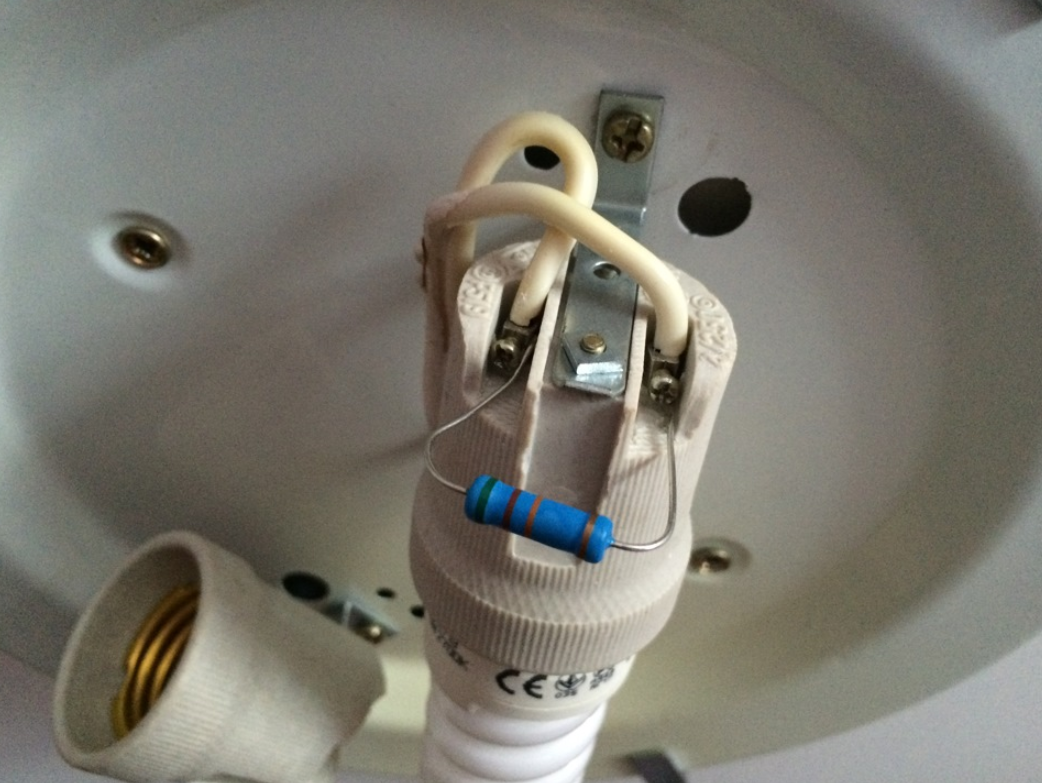

Установка дополнительного сопротивления (шунтирующего резистора)
Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.
Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.
В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.
Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.
Применение лампы накаливания в качестве шунта
Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.
В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25–40 Вт.
Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.
Почему гудят светодиодные лампочки.
Иногда LED-лампа мешает не зрению, а слуху. Порой она гудит. Звук назойливый и неприятный. Причин этому несколько: неверно подобранный диммер, некачественная лампа, плохой монтаж светильника.
Неправильное применение диммера.
Шум светодиодного источника света способен спровоцировать неверно подобранный диммер. Например, если применять неподходящий светорегулятор для ламп накаливания. Тогда LED-элемент будет гудеть. Для устранения дефекта следует заменить регулятор на LED-диммер.
Неверный монтаж светильников.
В принципе гул присущ всем диммируемым источникам света. В обычных условиях он не слышен. Однако гул может усиливаться деталями конструкции потолка. Например, если светильник вплотную прилегает к металлическому профилю, то возможен резонанс гула на всю комнату. Так что стоит проверить, не касаются ли ваши светильники конструктивных элементов. Если это так, то достаточно заменить их на модели с другими габаритами.
Некачественные светодиодные лампы.
Часто звук появляется из-за плохой герметичности конструкции светодиодной лампы. Или из-за использования некачественного драйвера: слишком большие частоты стабилизатора вызывают шум. В этом случае стоит заменить источник света.
