Как сделать монолитный фундамент стаканного типа правильно? Пошагово — Размеры и установка

Этапы строительства под монолитную колонну

При возведении частного коттеджа или дачи строительстве сооружают монолитный фундамент. Чтобы сэкономить материалы, опорные столбы выполняются в виде ступеней. Высота и число ступеней зависит от нагрузки.

Для основания выкапывают яму необходимого размера и укладывают на дно слой песка и щебня толщиной в 20 см. Если глубина фундамента большая, устраивают бетонную подушку. Затем возводят опалубку из фанеры или дерева.

Армирование опор

Армирование выполняется по мере возведения фундамента. Используют для этого прутки диаметром в 12–16 мм, связанные или сваренные в готовые каркасы.В качестве горизонтальных элементов используется стальная сетка с размерами ячеек от 5–6 мм, но не более 12 мм:

1. После утрамбовки песчаной-гравийной подушки, заливают не менее 10 см бетона и опускают в яму подготовленную конструкцию.
2. Сечение каркаса лишь чуть меньше сечения скважины. Каркас входит плотно.
3. Середину столба не армируют, так как нагрузка здесь минимальна.
4. Выпуски арматуры загибают горизонтально – по 30–40 см. Если подколонник делают кирпичный, хотя бы один арматурный прут нужно заанкерить в кирпичной кладке.

Величина подколонника может совпадать с сечением столба. Если требуется именно стакан, сооружают опалубку сложной формы.

Изготовление каркаса можно посмотреть в этом видео:

Монтаж башмака

Чтобы равномерно распределить нагрузку от здания, рекомендуют делать башмак – расширение нижней части скважины:

1. Изготавливают опалубку, диаметр которой в 1,5 раза больше, чем сечение будущих столбов и устанавливают на песчаную подушку.
2. Заливают бетоном марки М300–М400 только башмак.
3. Бетон застывает не менее 10 дней.

После схватывания раствора продолжают возведение фундамента.

Установка колонн

Начинают работу с сооружения армирующего каркаса:

1. Монолитная колонна армируется прутками. При большом сечении прутки дополнительно усиливаются горизонтальными хомутами.

2. Для опалубки используют деревянные доски нужной длины. Их скрепляют хомутами. Рекомендуется изнутри простелить опалубку рубероидом, чтобы позднее ее легче было снять. Поверхность колонны будет гладкой.
3. Для заливки используют бетон марки М200 или выше. Чтобы удалить воздух, раствор протыкают металлическим штырем. Опалубку снимают только после полного высыхания.

Оптимальная температура строительства – выше +15 С. Если здание сооружают зимой, в бетон добавляют пластифицирующие добавки с тем, чтобы ускорить застывание.

Ростверк

Под железобетонные колонны возводят монолитный ростверк, по сути, это бетонная лента, усиленная стальными прутками. Используется при строительстве каркасных и панельных зданий, деревянных срубов:

1. Изготавливают опалубку необходимых размеров.
2. Укладывают арматуру. Для усиления плитной части используют арматурную сетку, которую размещают в 2 слоя. Между ними должен быть изолирующий слой бетона – не менее 20 см, поэтому заливку выполняют в 2 стадии.
3. Горизонтальные сетки соединяют вертикальными фрагментами прутков. Длина минимально возможная, чтобы каркас со временем не утратил устойчивости.

Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.

На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно.
Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса.
Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.
Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.

После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.

Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.

На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.

Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.

Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.

Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

Монтаж колонн

Предварительно привезенные колонны необходимо разложить так, чтобы спецтехника смогла с легкостью добраться до них и переставить на необходимое место. Колонны замеряют, чтобы узнать, где выполнить захват стропами.

Установка колонн подразумевает нанесение специальных рисок. Кран передвигается вдоль ряда и может монтировать на одной стоянке одновременно два этих элемента. Соосность колонн и основания обязана быть максимально точной, чтобы в дальнейшем избежать смещения балок.

Монтируются фундаментные балки. Выполняют заново разметку и определение проектных показателей места установки колонн. Затем удаляют грязь с монтажных элементов, крепят их тросом, приподнимают и навешивают над колонной.

Балки вначале фиксируются болтами, заново проверяется соосность и, лишь затем прочно закрепляются в консоли колоны.

Сфера применения стаканного фундамента довольно обширна, но в частном домостроении имеется ряд ограничений. Прочность стаканного основания значительно зависит от соблюдения всех правил и технологии монтажа бетонных плит. Во время проведения монтажа нужно обязательно учесть все требования ГОСТ и рекомендации производителя.

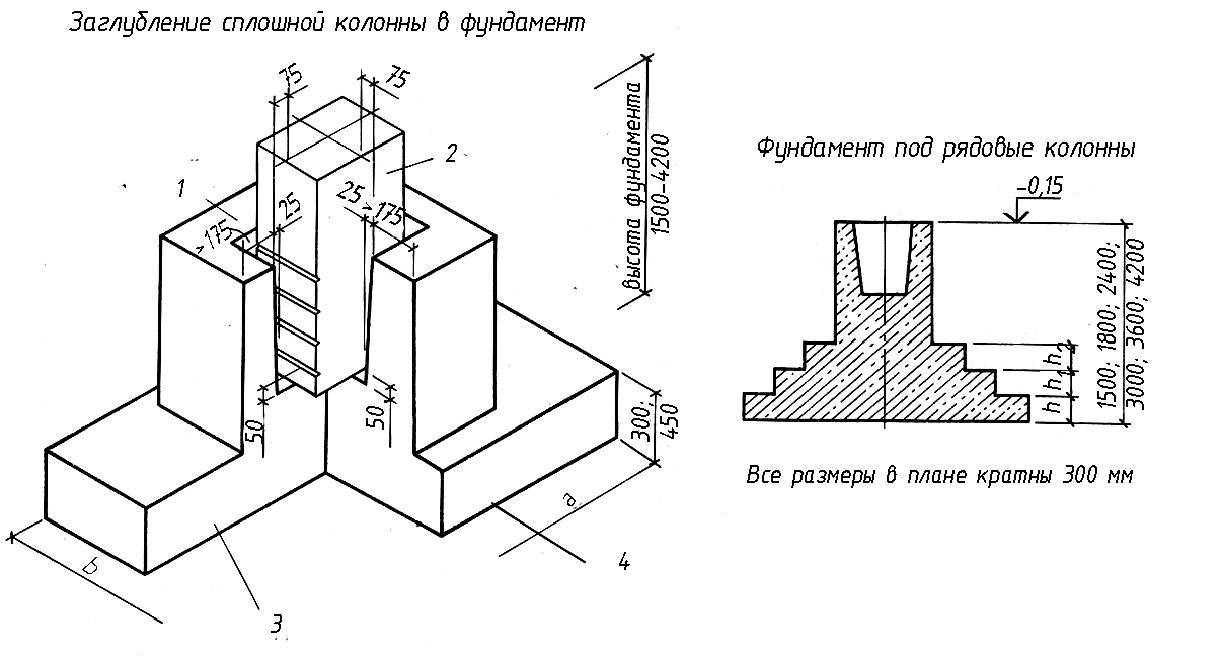

Глубина заделки колонны в стакан фундамента

ФундаментПодколонник фундамента

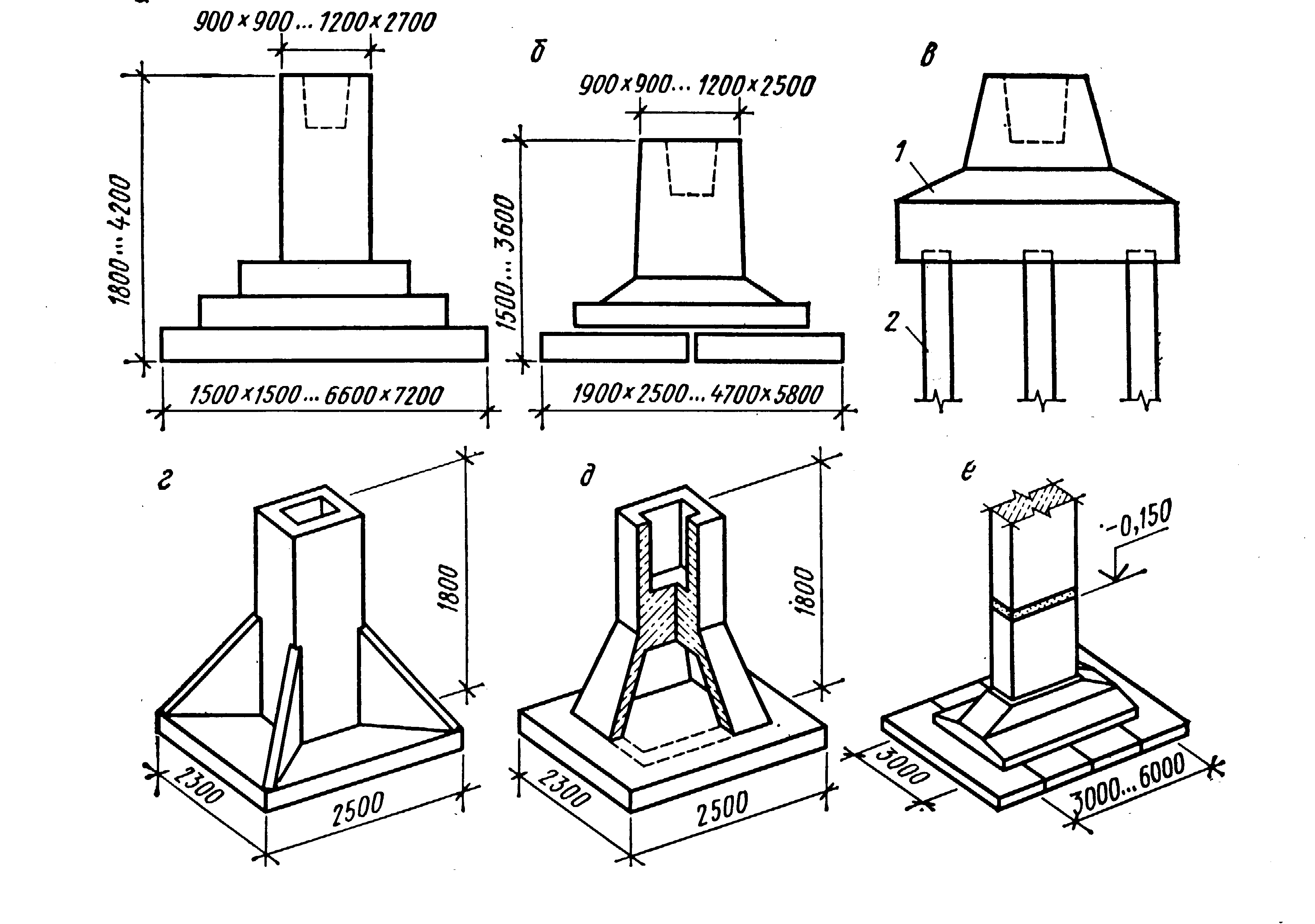

Фундаменты под колонны многоэтажных каркасных зданий обычно проектируются монолитными ступенчатого типа, плитная часть которых имеет не более трех ступеней.

Отношение вылета ступени к ее толщине (или группы ступеней к их суммарной толщине) не превосходит 2.

Подошва фундамента, как правило, прямоугольной формы с отноше­нием сторон от 1 до 0,6. При этом большая сторона всегда располагается в направлении большего момента.

Верх фундамента рекомендуется располагать на отметке — 0,15 м для обес­печения условий выполнения работ после завершения нулевого цикла. В связи с этим при значительной глубине заложения фундамента над плитной его частью устраивают монолитно связанный с плитой подколонник (рис. ниже).

Фундаменты при соединении с колонной

а — монолитной; б — сборной; 1 — подколонник; 2 — плитная часть фундамента

Сопряжение фундамента с колонной выполняется монолитным под монолитные колонны и стаканного типа под сборные колонны.

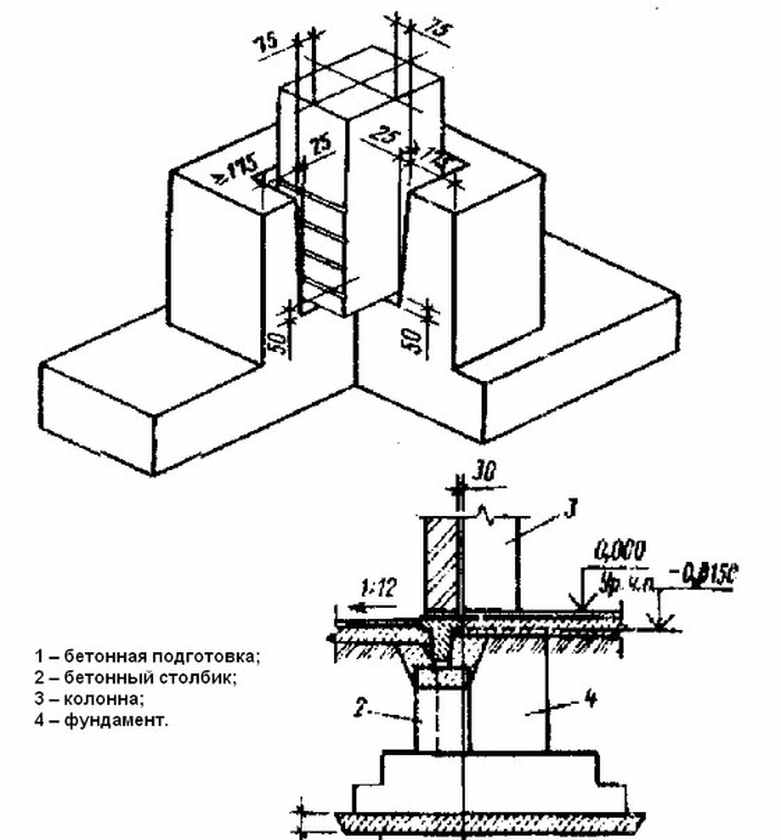

Зазоры между колонной и стенками стакана принимают равными 75 мм по верху и 50 мм по низу стакана с каждой стороны колонны. Эти зазо­ры заполняются бетоном класса не ниже В 12,5.

Глубину стакана dp принимают на 50 мм больше глубины заделки ко­лонны dc. Значение dc должно быть не менее большего размера сечения ко­лонны /с, а также не менее:

30d- при 1-м случае сжатия колонны в сечении по обре­зу фундамента;20d- при 2-м случае сжатия; здесь d — диаметр арматуры колонны.

При 1-м случае сжатия граничное значение dc = 30d можно уменьшить путем умножения его на отношение момента колонны в сечении по обрезу фундамента к предельному по прочности моменту колонны при заданном значении N, но принимать не менее 20d.

Толщину стенок по верху неармированного стакана принимают не ме­нее 0,75 глубины стакана и не менее 200 мм.

Толщину стенок армированного стакана принимают не менее 150 мм.

Для связи с монолитной колонной из фундамента (подколонника) вы­пускают арматуру с площадью сечения, необходимой для восприятия расчетных усилий колонны у обреза фундамента. В пределах фундамента эту арматуру объединяют хомутами в каркас и запускают в колонну на длину не менее длины анкеровки lап.

Фундаменты армируют сварными сетками только по подошве. При этом, если меньшая сторона подошвы имеет размер Ь3м применяют отдельные сетки с рабочей арматурой в одном направлении, укладываемые в двух плоскостях. При этом рабочая арматура каждой сетки располагается снизу. Сетки в каждой из плоскостей укладываются без нахлестки с рас­стоянием между крайними стержнями не более 200 мм (рис. ниже).

Армирование подошвы фундамента сетками

Минимальный защитный слой бетона для этой арматуры принимается: при наличие под фундаментом подготовки из тощего бетона — 40 мм, при отсутствии — 70 мм.

Плюсы и минусы

Стаканная система имеет немало преимуществ:

1. Быстрота монтажа. Основой такого фундамента являются готовые бетонные плиты. С привлечением специальной тяжелой техники процесс возведения заметно ускоряется.
2. Минимальная нагрузка на грунт. Даже с учетом монтажа тяжелого бетона с армированным каркасом создается незначительное давление на почву. Это достигается за счет точечного расположения стаканов.
3. Незначительное поглощение влаги. Основание практически не контактирует с землей, поскольку стаканы располагаются на цельных плитах. Они играют роль барьера. Поэтому грунтовые воды не оказывают негативного влияния на систему.
4. Долговечность. При соблюдении технологии строительства срок службы такого основания может быть выше 100 лет.
5. Мобильность. С помощью крана можно переместить плиты на другое место.
6. Высокий уровень прочности. Благодаря равномерным нагрузкам, стаканный фундамент отлично выдерживает различные негативные влияния.

Имеются и недостатки:

1. Требуется аренда спецтехники. Плиты необходимо транспортировать, производить их монтаж. Один или несколько человек не смогут самостоятельно сдвинуть изделия, поскольку они обладают большими размерами и серьезной массой.
2. Высокая стоимость. Цена зависит от стоимости изготовления плит.

Наши услуги

принимает заявки на следующие типы работ: забивка свай, лидерное бурение под сваи, забивка шпунта. Смотрите подробнее про наши услуги в меню сайта. Чтобы оставить заявку на выполнение работ, заполните форму:

«]» data-sheets-userformat=»,,NULL,NULL,NULL,NULL,NULL,NULL,NULL,0,NULL,,NULL,11]» style=»font-size: 110%; font-family: arial, sans, sans-serif;»>

Фундамент под баню: их виды и сравнение

осуществляет погружение свай при строительстве фундаментов под различные строения: жилые, производственные, хозяйственные, поэтому, по…

Подробнее

Фундамент под дачный дом

Строительство фундамента даже для небольшого дачного дома имеет большое количество особенностей. Учитывают типы грунта, уровень пролегания грунтовых вод, климатические условия в регионе…

Подробнее

Фундамент для пристройки к дому

Строительная специализируется на строительстве фундаментов разной сложности и вида в Москве и области. Если вы решили расширить жилое…

Подробнее

Фундамент ТИСЭ

В данной статье мы поговорим о свайно-ленточный фундаментах ТИСЭ. Вы узнаете, в каких случаях рационально использовать такие основания, какими преимуществами и недостатками они обладают.

Железобетонный фундамент

На этой странице мы рассмотрим основные виды железобетонных фундаментов, технологию их возведения и определим, рационально ли самостоятельно заниматься их строительством.

Анкерные соединения

Конструктивная схема с указанием нахождения анкерных соединений

В зависимости от типа выбранной колонны, анкерные соединения подбираются в индивидуальном порядке. Установки и фиксация колонны выполняется с помощью больших болтов или анкеров, которые затем привариваются к арматурному слою и надежно удерживают колонну в вертикальном положении.

Отличительная особенность монтажа соединительных элементов в том, что после их закрепления фундамент разбивают. Если после этого отклонения болтов не произошло, то монтаж считают выполненным правильно, а если есть отклонения центров на расстояние от 2 мм, тогда анкера заменяют.

Нормативы изготовления

При изготовлении заводом должны соблюдаться ГОСТ 24476-80 для стандартных изделий.

ГОСТ 24022-80 применим для сельскохозяйственных одноэтажных зданий, где может понадобиться усиление конструкции.

Технические требования

Фундаменты изготавливают в стальных формах для обеспечения точной геометрии.

Марка бетона не может быть ниже, чем М200. Марку М300 применяют, если такое требование установлено проектом. Фактическая и отпускная прочность бетона при отгрузке не должна быть менее 70% от расчётной, а для зимнего периода не менее 90%.

Морозостойкость выбирают исходя из климатических условий района использования.

Армирование бетона проводят согласно чертежам, указанных в приложении к ГОСТ. Арматура применяется гладкая горячекатаная с классом металла не ниже А-I, либо периодического профиля из стали класса Ас-II. В регионах, где температура опускается ниже 40°С применяют только класс Ас-II c маркой стали 10-ГТ.

Толщина защитного слоя 50 мм с отклонением не более +10 мм и -5 мм. Защитный слой — это расстояние от внешней поверхности конструкции до ближайшей к ней арматуры в сетке.

Каждое место пересечения обязательно соединяют сваркой — скрутки вязальной проволокой не допускаются.

Отклонения размеров стаканов от чертежей не должно превышать 16 мм в горизонтальной и 10 мм в вертикальной плоскости.

Соединение колонны и фундамента

Бетонные колонны устанавливают в полость и укрепляют, выравнивая в вертикальной плоскости. Промежуток между столбом и стенками стакана заливают бетоном, марки не ниже М200.

Стальные колонны приваривают к выпущенной из стенок арматуре, свободные полости также заливают цементным раствором. Возможно крепление анкерными болтами.

Расчеты

Чертеж фундамента готовится только после того, как закончены все необходимые расчеты, вычисления линейных и прочностных параметров. Выносные изображения прописываются отдельно, общие масштабы — от 1: 100 до 1: 400. Чтобы переносить схему на местность было проще, используют осевую разметку. Непременно следует отмечать в документации разрыв от крайних до разбивочных осей. Другой обязательный элемент любой продуманной схемы — сетка координат.

В ходе расчетов вычисляются такие параметры, как:

• степень внедрения в почву;
• геометрия сечения;
• ширина опор ленты;
• диаметр и внутренняя толщина свай.

Что немаловажно, по итогам хорошо проведенных расчетов становится ясно, какие именно виды и марки стройматериалов должны быть применены в конкретном случае. Опытные застройщики всегда закладывают по всем показателям, связанным с прочностью и устойчивостью, определенный резерв. Даже если он не будет использован сразу, то, по крайней мере, поможет скорректировать ошибки, погасить последствия от роста нагрузок со временем, отдалить критический износ сооружения

Даже если он не будет использован сразу, то, по крайней мере, поможет скорректировать ошибки, погасить последствия от роста нагрузок со временем, отдалить критический износ сооружения.

На сечениях следует показать:

• внешние контуры опорных блоков;
• отмостку (для внешних стен);
• средства защиты от воды;
• величину уступов, если фундамент или его части монтируются неоднородно по высоте.

Ленточные основания чертят с указанием уровней, повысить наглядность таких отметок можно, нанося отметки с поворотом в сторону от конкретного сечения. За нулевую отметку на любой схеме фундамента берут плоскость полов первого этажа. Дополнительно демонстрируют поверхность почвы, линию подошвы фундамента и срезы. Точка сечения ленты на главном плане размечается разорванными штрихами и стрелками, показывающими направление. Для выполнения сечений выбирают масштабы 1: 20, 1: 25 и 1: 50.

Профессиональные строители, готовя чертежи, прибавляют к ним общую спецификацию всех деталей, находящихся под нулевой отметкой, таблицу нагрузок, монтажные планы сборных опор и перечень дополнительных примечаний. Сваи расставляют под наружные стены по всему периметру, а внутренние несущие стены ставятся на опоры. Разрыв от одной опоры до другой, в каком бы направлении ни велся отсчет, может составлять максимум 3 м.

Высота фундамента увеличивается, если планируется формировать цоколь. Точные сведения о ее величине можно почерпнуть из строительных норм и правил. В любом случае основание должно на 100 мм возвышаться над расчетным уровнем предельно прогнозируемой снежной массы. Ленты даже в тех местах, где снега нет или очень мало, должны иметь высоту от 0,3 м. Расстояние до канализации отражается в поперечном уличном профиле, его согласовывают с размещением иной подземной инфраструктуры.

Чтобы заложить коммуникации максимально правильно, нельзя забывать о соображениях удобства при раскладке, обследовании и починке сетей. А также рекомендуется учитывать необходимость защищать соседние трубопроводы, отдалять друг от друга кабели. Другое соображение — поддержание сохранности фундаментов и подземных объектов, обеспечение герметичности водопроводных сетей.

Монтаж металлических колонн

Монтаж металлической опоры

Металлические колонны монтируются на основаниях, в которых заблаговременно встраивают анкерные болты для их крепления. После проектирования стандартное положение опор обеспечивается точным размещением анкерных болтов на местах фиксации. При этом точность установки обеспечивается серьезной подготовкой плоскости основания.

Опирание колонн выполняется так:

1. На поверхность основания, которое смонтировано до нужной отметке опорной подошвы, без последующей доливки цементной смеси. Применяется для опор с фрезерованными башмачными подошвами.
2. На заблаговременно выверенные места, устанавливаются и заполняются бетонной смесью металлические плиты. Основание бетонируется до уровня на 5−8 см ниже той отметки подошвы опоры, которая обозначена при проектировании.
3. После чего выполняют установку опорных колонн, объединяя осевые отметки разбивочных осей на элементах, вмонтированных в фундамент, с их отметками. Установочные винты регулируют положение отдельной опоры по высоте с учетом того, что верхняя поверхность плиты будет располагаться на заданной отметке опорной плоскости башмака. Опорные плоскости столбов должны заблаговременно быть простроганы.
4. Основание бетонируется до уровня на 0,25−0,3 м ниже отметки поверхности башмака, отмеченной при его проектировании.

После выполнения этих работ, монтируются закладные элементы и составляющие опор. Верхнюю часть основания цементируют до уровня на 4−5 см ниже верхней плоскости опорных элементов. Опорная поверхность башмака изготавливается под прямым углом к оси самого столба.

Особенности фундаментов под стальные колонны

Металлическая колонна с анкерными креплениями

Существует ряд зданий, где есть особенные требования к типу и прочности фундаментов. В большинстве случаев, это объекты промышленного назначения, а также различные предприятия энергетической отрасли.

Такие здания часто возводятся на фундаментах каркасного типа, где основную нагрузку принимает на себя металлическая колонна, установленная внутри специальной бетонной чаши или углубления.

Все фундаменты под стальные колонны отличаются особенной конструкцией, ведь изначально создается прямоугольная или квадратная бетонная подушка с углублением, где с помощью анкеров устанавливается и фиксируется колонна.

Кроме зданий с анкерными соединительными элементами, также в таких основаниях можно предусмотреть:

• трубопроводы различного типа и диаметра;
• канализационные системы с анкерными крепежами;
• электрические сети;
• специальные поддерживающие элементы и конструкции.

Учитывая высокие требования по прочности к таким конструкциям, все расчеты и дальнейшее возведение проводится максимально точно, контроль качества на каждом этапе возведения, а строительные материалы полностью соответствуют нормам.

Монолитный фундамент под металлическую колонну

Устройство монолитного основания под металлическую стальную колонну

Как правило, при строительстве таких фундаментов редко используются сборные конструкции, ведь тогда приходится делать дополнительные расчеты несущих способностей зданий.

В таких случаях лучше монолитный бетонный фундамент, ведь он и прочнее, и быстрее заливается. Этапы возведения монолитной подушки для колонны приблизительно следующие:

1. Расчет максимально допустимых нагрузок на подошву.
2. Проведение разметки мест установки колонн, подготовка почвы.
3. Рытье котлована на заданную глубину и соответствующих размеров.
4. Подготовка внешней опалубки. Она делается с досок или влагостойкой фанеры, в большинстве случаев несъемная.
5. Выравнивание внутренней поверхности котлована, формирование песчано-гравийной подушки.
6. Создание основного армирующего пояса по периметру подушки в горизонтальном и вертикальном направлениях.
7. Заливка котлована бетоном. В это время заблаговременно устанавливаются геодезические уровни и высотные знаки. Они используются при дальнейшем монтаже колонн, а также при ремонте фундамента через просадку.

Как правило, при возведении колонных фундаментов делаются различные высотные отметки, они наносятся на внешний слой бетона, также указывается уровень расположения анкерных соединений, закладочных элементов и других монтажных аксессуаров.

Анкерные соединения

Конструктивная схема с указанием нахождения анкерных соединений

В зависимости от типа выбранной колонны, анкерные соединения подбираются в индивидуальном порядке. Установки и фиксация колонны выполняется с помощью больших болтов или анкеров, которые затем привариваются к арматурному слою и надежно удерживают колонну в вертикальном положении.

Отличительная особенность монтажа соединительных элементов в том, что после их закрепления фундамент разбивают. Если после этого отклонения болтов не произошло, то монтаж считают выполненным правильно, а если есть отклонения центров на расстояние от 2 мм, тогда анкера заменяют.

Расчет фундаментов под колонны

Схема установки стальных колонн на фундаменты

Такие основания всегда рассчитываются под конкретное геодезическое обеспечение. Для правильного обеспечения геодезических параметров проводится контроль вертикальных и горизонтальных высотных положений болтовых соединений. Для таких целей отлично подходят готовые шаблоны или специальный кондуктор.

Шаблоны – это металлические или деревянные рамки конкретных размеров, в которых уже есть готовые гнезда под будущие анкера. Они соединяются по опалубке с осями монолитного фундамента, закрепляются.

Шаблоны должны быть установлены абсолютно ровно, поэтому проводится дополнительное измерение вертикали с помощью строительного уровня или нивелира. В некоторых случаях оправданным будет использование сварочных работ, когда шаблоны жестко устанавливают на арматуру монолитной бетонной подушки.

Почему фундамент нужно обязательно армировать

Армирование позволяет в несколько раз увеличить мощность и прочность бетонного основания. Конечно, прочную конструкцию, которая выдержит гигантские нагрузки и будет неподвластна времени, можно получить и без применения арматуры.

Однако сегодня такой фундамент возводить экономически не выгодно. Развитие металлургической отрасли позволяет значительно удешевить строительство за счет применения простого и эффективного способа — заливки бетонной массы на каркас, выполненный из металлической арматуры или сетки. В результате получается надежное железобетонное основание, благодаря которому ваше здание простоит если не тысячелетия, то пару-тройку столетий точно.

После затвердевания бетон становится жестким и неэластичным, поэтому может деформироваться при неравномерном давлении на поверхность. Проложенная внутри арматура берет на себя все вертикальные нагрузки и равномерно распределяет их по всей площади основания.

Применение арматуры сопряжено с дополнительными расходами, поэтому некоторые отказывается от ее прокладки. Если вы также сомневаетесь в необходимости армосетки, произведите конструкторские расчеты, проанализируйте целесообразность, учите ряд факторов: состав и особенности грунта, уровень грунтовых вод, степень и глубину промерзания.

Если вы возводите здание из легких материалов (бревна, брус, каркасно-щитовые конструкции), армировать основу не обязательно. Что касается тяжелых строительных материалов (кирпич, бетонный блок, пеноблок, газоблок, шлакоблок), в этом случае отказываться от укладки армосетки рискованно. Бетон без арматуры плохо работает на изгиб и растяжение, поэтому фундамент деформируется или даст усадку, что приведет к образованию трещин в стенах и преждевременному разрушению.

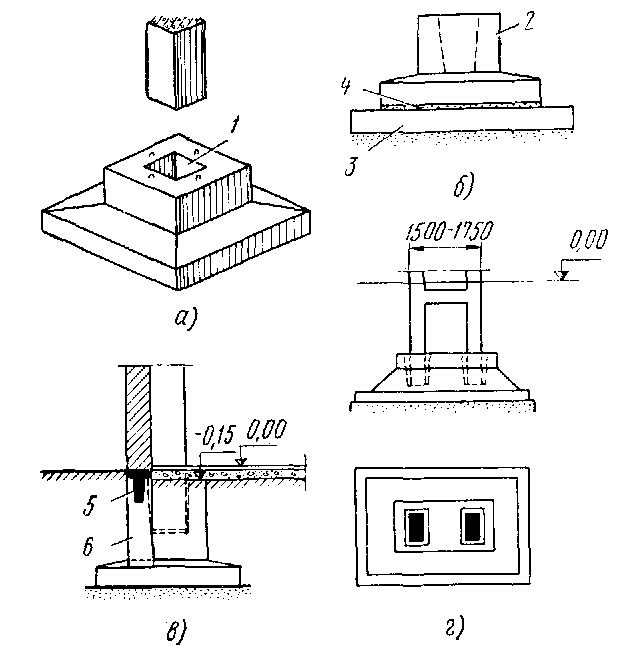

Состав и преимущества стаканного основания

1. Бетонная опора-плита, лежащая на песчано-щебневой подушке на дне траншеи под фундамент;
2. Основание под колонну – подколонник, или стакан;
3. Железобетонная колонна;
4. Ж/б столб для усиления опор под стенами.

Какой именно будет конструкция, ее размеры и состав узлов – зависит от того, где и как будет эксплуатироваться объект, а также от его физических и технических параметров. Согласно гост стаканный фундамент можно закладывать для многоэтажных домов на плотном, непучинистом и стабильном грунте, с низким уровнем залегания грунтовых вод.

Промышленные стаканы-«башмаки»

Достоинства применения стаканного основания:

1. Детали стаканного основания делаются из тяжелого бетона с последующим армированием, но из-за локального (точечного) размещения колонн со стаканами по участку вес объекта передает минимальную нагрузку на фундамент и грунт;
2. Быстрая установка возможна за счет сборного устройства конструкции и встроенных монтажных петель в бетонных элементах, служащих для зацепа подъемным краном;
3. Время безремонтной эксплуатации стаканного основания – больше ста лет;
4. Из-за точечного соприкосновения поверхностей стаканной основы с грунтом коэффициент водопоглощения конструкции очень низкий. Этому также способствует монолитная основа, препятствующая проникновению влаги в тело стакана;
5. Высокая степень надежности основания достигается равномерным распределением нагрузки на стаканы;
6. Стаканная конструкция может считаться мобильной, так как ее можно достаточно легко и быстро перевезти на другое место;
7. Низкая себестоимость сборной конструкции обусловлена промышленными масштабами изготовления отдельных узлов и деталей сборного фундамента.

Области использования

Этот тип фундамента наиболее эффективен для:

• инженерных объектов – мостов, переходов и переездов, сооружаемых над железнодорожными путями:
• инфраструктурных сооружений – подземных парковок, гаражей;
• строений на тепловых и электрических станциях;
• складских объектов, предназначенных для складирования материалов, заготовок, готовой продукции;
• небольших производственных зданий;
• одноэтажных спортивных, торговых, выставочных комплексов небольшого веса;
• жилых каркасных домов.

Если основание используется для строений из дерева, то количество этажей может достигать трех.
