Мангал из кирпича

Уход за мангалом

Чем чаще используют мангал, тем больше вероятность того, что он потеряет свой блеск. Для очистки существующих металлоконструкций можно использовать проволочную щетку.

Данный совет особенно актуален для мангалов с коптильней. Только это должна быть отдельная щетка, которую используют лишь для мангала. Обязательно следует соблюдать гигиену и не чистить щеткой, предназначенной для хозяйственной деятельности.

Иногда жар уменьшает кирпичный раствор быстрее, чем ожидалось. Эта усадка может привести к небольшим трещинам в разных местах мангала. Это не очень большая проблема. В интернете можно найти много статей, видео и фото, на которых показано устранение трещин на мангалах из кирпича.

Этап шестой. Монтаж дверки.

Далее нужно позаботиться о поддувальной дверке. Можете для этого использовать самодельную конструкцию, выполненную из железа или любого другого жаропрочного материала. Но в данном примере применяется уже готовая конструкция – маленький моноблок, состоящий из двух дверок. Для монтажа дверки контуры печи должны быть несколько приподнятыми.

Обратите внимание! Любой металл при высокой температуре расширяется, по этой причине при монтаже дверки между ней и кирпичной кладкой должен оставаться незначительный зазор. Также желательно поместить в этот зазор асбестовый шнур

К слову, именно от размеров варочной дверки будет зависеть высота варочного настила, но оптимальный вариант – это 84 сантиметра.

Необходимо оставить место и под проход тепловой энергии в жаровню. Высота может быть небольшой, даже в два кирпича. Так выгребать угли и золу будет намного удобнее. За счет того, что кладка будет выполнена грамотно, прочистная дверка будет надежно закреплена. Также при строительстве нужно соорудить отдельную стенку под дровник.

К слову, будет намного привлекательнее, если кирпичи, разбитые на 1/4, заложить сверху стенок под дровник. На данном этапе следует также позаботиться о фиксации дверки. Это можно сделать при помощи обыкновенной проволоки, как и показано на изображении. Она растягивается равномерно сверху торца дверки, а концы – по кирпичу. С целью фиксации проволоки, как вы уже наверняка знаете, применяется несколько новых кирпичей.

Преимущества кирпичных мангалов

Истинным поклонникам шашлыка, имеющим собственный загородный участок, рекомендуется соорудить самую комфортную и долговечную конструкцию – кирпичный мангал. Он позволяет готовить не только мясо, но и овощи, птицу, рыбу и так далее. Пища может готовиться на углях или непосредственно на пламени. Перед самой процедурой строительства следует тщательным образом подготовиться, учесть все возможные нюансы, кроме того, в дальнейшем необходимо придерживаться технологии кладки.

На этом все, теперь вы в курсе, как сооружается мангал из кирпича своими руками. Как оказалось, процедура не такая сложная, как может показаться на первый взгляд. На этом все, удачи в работе и теплых вам зим!

Видео – Делаем мангал из кирпича

https://youtube.com/watch?v=oeov5rU0G_Y

Особенности конструкции

Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.

Разновидности конструкции

Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.

Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.

Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.

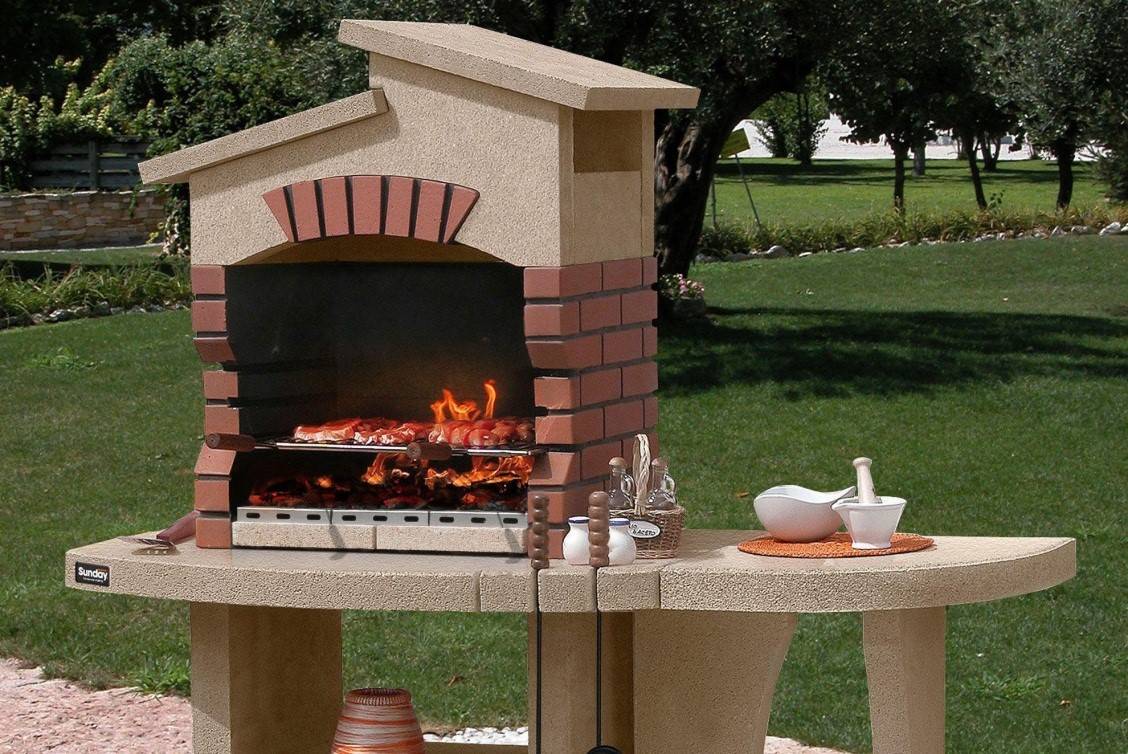

Барбекю открытого типа

На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.

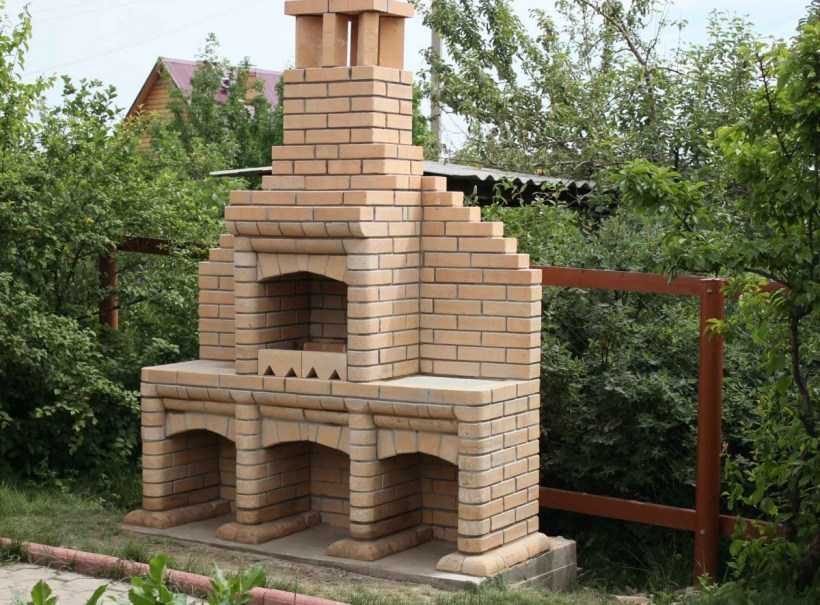

Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.

В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.

Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.

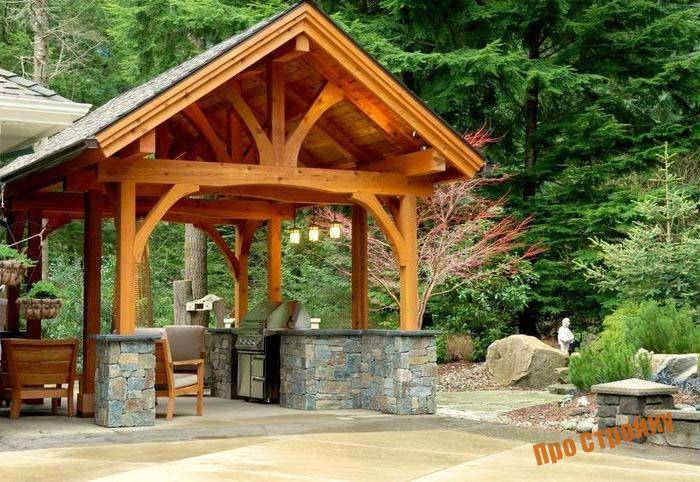

Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.

Конструкционные решения

Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.

Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.

Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

Дымоход

Только после полного затвердения смеси для стенок топки, начинаются работы над дымоходом, на том же составе и кирпичах.

Дымоходная труба весьма массивна. Потому, до того, как браться за работу над этой системой, спереди, поперек проема устанавливаются уголки из стали, с сечением не менее 5 на 5 см. Образец:

Дымоход должен быть длиной не меньше, по крайней мере, середины одной из стенок, потому что на него идет половина веса трубы.

Колпак (вытяжка) — уловитель дыма, представляет собой усеченный конус, потому начальная кирпичная линия идет по всей длине топки. Каждая последующая линия продолжает идти по окружности, с очень небольшим сдвигом к центру печи, делая неполный конус. В середине он завершится выходом дымового туннеля. Сечение получившегося отверстия примерно 15 на 15 см.

Труба мангала складывается из нескольких рядов кирпичей. От топливной камеры ее минимальная высота около 2-3 метров, что обеспечивает отличную естественную тягу. В дополнении она может регулироваться с помощью специальной заслонки, располагающейся в 175-185 см над землей.

На верхушку дымохода устанавливается оборонительный дефлектор. Он необходим для защиты от осадков, непогоды и ветра. Можно приобрести нержавеющую стальную огнестойкую трубу или вытяжной колпак (зонт), для облегчения работы с дымоходом.

Способ подачи воды необходимо продумать заранее, еще на стадии закладки фундамента, это облегчит вывод трубы через основу. Поскольку трубы можно скрыть, то внешний вид мангала испорчен не будет.

Для отдыха с удобством летом в темное время суток около печи можно сделать освещение. Подробнее здесь.

Созданный своими руками мангал из кирпича отлично украсится коваными завитушками. Также можно красиво декорировать поверхность, выложив рисунок или абстрактный узор из остатков камня – тут ваша фантазия сама подскажет наиболее удачные, близкие сердцу варианты. Тихий летний вечер, пляска теней от огня, аромат шашлыка, тихий говор и смех гостей, приглушенный свет – что может быть романтичнее?

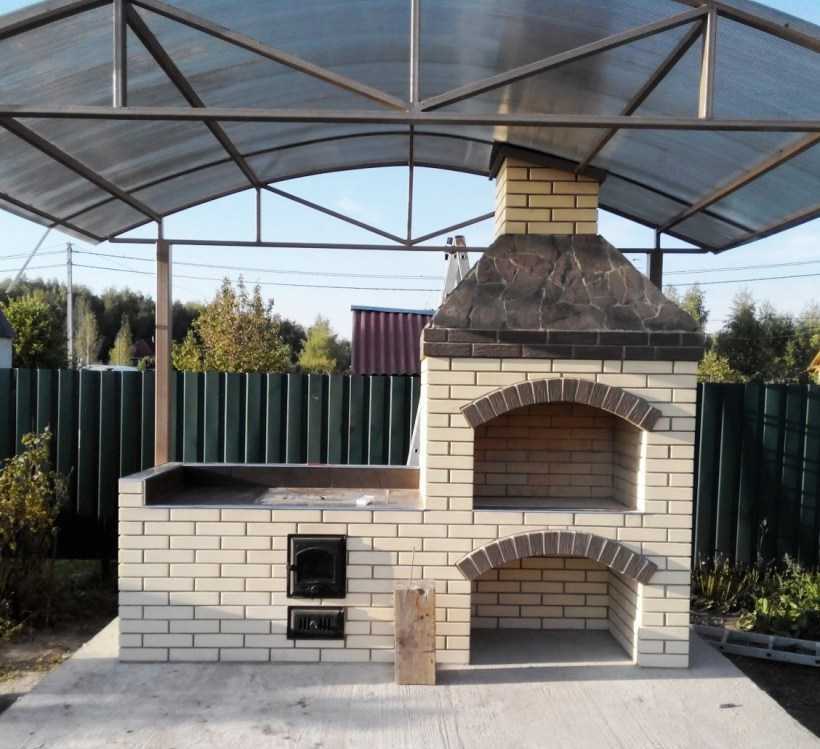

Фото удачных идей для мангалов:

Конечно, чем больше конструкция, тем сложнее ее строительство. Особенно, если вы панируете выполнить все своими руками. Тем не менее, построив целиком простой вариант, вы также приобретете отличный опыт. Вероятно, со временем вы сможете создать более интересные, сложные модели.

Пошаговая инструкция

С помощью этой инструкции можно собрать мангал своими руками. Мы его строили и писали по шагам, а вы можете следовать нашему примеру.

Подготовительные работы состоят из нескольких этапов:

1. Удаление лишних предметов, растений, элементов благоустройства.
2. Разметка площадки, удаление верхнего плодородного слоя почвы, выравнивание по горизонтали.
3. Рытье траншей, подведение водопровода и канализации.

Начнем с самого центра, будем собирать его из кирпича и цемента. На этом месте (в нашем примере) была старая баня, плитный фундамент которой будет использоваться для будущего мангала. Вы можете поступить подобным образом.

Фундамент заливался давно и без уровня, поэтому стал кривым и не очень качественным. Но на нем все равно можно построить хорошую жаровню своими руками.

Сначала мангал нарисовали в 3DMAX – с помощью этой программы можно сделать определенный план, которого можно придерживаться при строительстве. Он помогает выработать тактику и алгоритм действий.

Для начала закупили дешевый кирпич по 10р за 1 шт. Он пустотелый, но красивый – именно то, что нужно для возведения каркаса.

После того как каркас построился, внутри обкладываем старым проверенным силикатным кирпичом, который крепко стоит и хорошо держит температуру. Размеры будущего мангала 102 см на 80 см.

Мы примерно разложили кирпичи, чтобы понимать, как он будет  выглядеть в готовом виде. Зачищаем территорию и начинаем укладывать первый слой по уровню.

Первый слой положили, выровняли все по уровню из-за перепадов высоты начального фундамента. С первым слоем справились отлично, приступаем ко второму ряду. Его будем ровнять с помощью подготовленных длинных деревянных палочек.

Руками убираем излишки цемента.

При необходимости кирпич разрезаем на куски нужного размера с помощью болгарки.

Второй ряд мангала полностью готов. Приступаем к третьему ряду.

Все кирпичи обязательно стыкуем с помощью цемента для прочности. Проверяем готовую уровнем, при необходимости простукиваем молотком, пока он не станет в нужное место под правильным углом.

Пошел дождь, но это не стало преградой для нашего строительства. Из остатков строительных материалов соорудили крышу и продолжили свою работу.

Сложили пять рядов нашего мангала. Ушло на это две упаковки смеси по 100р каждая.

Сложили пять рядов нашего мангала.

Все, наше основание готово. Мы положили восемь рядов, основательно научились это делать на последних трех рядах.

Сейчас приступим к следующему этапу работы строительства жаровни. У нас есть запасы старого кирпича из которого построен старый дом и печь. Он отлично показал себя в эксплуатации, не трескался от высокой температуры, не рассыпался. Конечно он старый, кривой, красоты в нем мало, но для дна нашей жаровни это будет самое то.

Режем металлический уголок.

Мы используем стальные уголки и арматуру, чтобы на нее упирался облицовочный кирпич.

Заранее все подрезаем и подпиливаем, чтобы было в уровень. А внутри мы положим жаростойкий кирпич. Это будет дно нашего мангала и оно будет лежать просто на уголках. Как видим ничего сложного в этом строительстве нет.

Продолжили выкладывать новый ряд.

Что у нас получилось в финале с нашим мангалом: выложили мы из дешевого пустого кирпича восемь рядов и девятый ряд положили на металлические уголки. Внутри также лежит арматура для лучшей крепости.

Все остальные ряды тоже выложены пустотелым кирпичом, как каркас жаровни. А внутренности и бока мы выложили из старого, который очень крепкий и прочный. Резать его очень сложно. Он у нас проверенный временем. Он использовался в нашем доме и не трескается, выдерживает большие нагрузки и температуры.

Возможно, мы поменяем эти шесть кирпичей, на которых лежит шампур. Возможно, мы поменяем их на белые, красивые и ровные.

Кирпичи внутри мангала мы ничем не укрепляли, просто поставили. Пока будем тестировать временем.

Здесь внизу есть щели, проверим можно ли сделать дополнительный поддув снизу. Оставляем это дело до полного высыхания. Через неделю можно протестировать нашу жаровню. Возможно, нужно будет что-то поменять, подмазать, подложить. Планируем верхние кирпичи чем-то задекорировать со временем и добавить трубу (вытяжку).

Основание топок кладут двумя перевязанными рядами кирпича (в соответствии с порядовкой), чтобы швы не прогорали. Участки, где перевязки нет, армируют стальной проволокой диаметром 5-6 мм.

Создание проекта и чертежи с точными расчетами

Составление проекта — важный и ответственный этап работ. Многие пользователи пренебрегают им, в результате получая массу проблем как для себя, так и с пожарной инспекцией, соседями. Составление проекта позволит в деталях продумать этапы работ, определиться с положением и размерами сооружения, рассчитать количество материалов.

Не обязательно составлять полноценный проект, часто ограничиваются рабочим чертежом. Его можно выполнить от руки, но обязательно в масштабе. Для строительства некоторых отделений могут потребоваться специальные схемы-порядовки, которые показывают строение того или иного элемента.

Как правило, они используются для печей с дымоходами. С помощью порядовки даже неопытный человек может выложить сложную конфигурацию топки, остальных элементов конструкции, избежав ошибок.

Кроме этого, рекомендуется сразу предусмотреть возможность подведения воды и канализации. это позволит сделать приготовление пищи более комфортным и безопасным в санитарном отношении.

Как рассчитать размер конструкции для строительства мангала из кирпича своими руками

Когда конфигурация мангала и все комплектующие определены, следует внести в чертеж размерные параметры конструкции. В отношении этого не существует каких-то точных рекомендаций, однако не стоит забывать общие стандарты.

Оптимальная глубина жаровни в мангале для дачи из кирпича составляет 12-17 см. Этого вполне достаточно для того, чтобы разместить угли. При этом продукты не будут расположены слишком близко к жару.

Сама же жаровня должна размещаться на высоте около 1 м от уровня грунта. Если этот параметр рассчитывается индивидуально, можно использовать простой и удобный способ замера. Для этого измеряется расстояние от локтя стоящего человека до земли. Полученное значение будет идеальным показателем высоты.

Чаще всего ширина мангала не превышает 1 м, из расчета на 10 шампуров

Стандартная ширина мангала для дачи из кирпича составляет 1 м. Если увеличить этот показатель, процесс жарки шашлыков будет не таким удобным, поскольку придется постоянно перемещаться между шампурами. Ширина в 1 м позволяет наблюдать за состоянием продуктов, находясь на одном месте.

Что касается глубины конструкции (от задней до передней стенки), минимально допустимый показатель равен 0,5 м. В идеале шампуры должны устойчиво держаться на краях жаровни. Для этого глубина должна соответствовать их длине, за вычетом кончика и ручки. С учетом того, что конструкция мангала из кирпича на даче будет в конечном итоге иметь внушительный вес, потребуется обустроить массивный и прочный фундамент. Габариты этого сооружения не должны превышать размеры основания. Лучше, если площадь фундамента будет немного больше.

Расчет количества материалов для строительства фундамента под уличную печь своими руками

Для строительства капитального основания потребуется вырыть небольшой котлован. Дно этого углубления в земле выравнивается, после чего обустраивается песчаная подушка. Затем на нее устанавливается опалубочная конструкция, которая впоследствии заливается бетонной смесью.

Плитный фундамент для мангала из кирпича

Чтобы соорудить опалубку для создания основы под печь-мангал из кирпича своими руками, можно применять следующие материалы:

• использованные доски;
• шиферные листы;
• деревянные щиты;
• листы металла и т.п.

Важно! Подбирая материал, необходимо учитывать прочностные характеристики, а также следует проверить его на целостность, иначе опалубка просто не выдержит давления бетона. Для строительства печи-мангала из кирпича своими руками можно использовать как ленточный фундамент, так и основание плиточного типа

Несмотря на разницу в конфигурации, данные элементы имеют одинаковую форму в виде прямоугольника. Расчет количества бетона выполняется по формуле: V= AxBxC, где A и B – длина и ширина основания, C – его глубина (без песчаной подушки), а V – количество раствора, необходимое для заливки

Для строительства печи-мангала из кирпича своими руками можно использовать как ленточный фундамент, так и основание плиточного типа. Несмотря на разницу в конфигурации, данные элементы имеют одинаковую форму в виде прямоугольника. Расчет количества бетона выполняется по формуле: V= AxBxC, где A и B – длина и ширина основания, C – его глубина (без песчаной подушки), а V – количество раствора, необходимое для заливки.

Гарантировать долгий срок службы мангала без крепкого основания нельзя, поэтому фундамент для стационарной конструкции – обязателен

Чтобы рассчитать количество песка, которое потребуется для формирования подушки, можно воспользоваться этой же формулой.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок;
• уровень, отвес;
• дисковая пила.
• шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания;

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка;
• лист железа;
• металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок;
• уровень, отвес;
• дисковая пила;
• шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания.

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка;
• лист железа;
• металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Инструменты

Для создания фундамента, опалубки и кладки потребуется следующий набор:

1. Рулетка (длиной от 3 м), веревочный отвес, куски алюминиевого профиля или ровная прямая доска: измерение и контроль.
2. Электрическая бетономешалка или миксер — для работы с бетоном.
3. Ножовка по металлу или болгарка — резка.
4. Кирка (для подгонки кирпичей), мастерок или кельма, металлическое ведро или иная ёмкость (для цементного раствора) — кладка.
5. Ножовка по дереву, кувалда, молотки (тяжелый и средний), пассатижи, зубило, ломик: ручные инструменты.
6. Штыковая и совковая лопаты – для ландшафта.

Обустройство ландшафта своими руками может отнять много времени и сил. Облегчить предстоящие работы могут наши рекомендации и советы, предлагающие массу интересных идей по оформлению загородной территории. Все рекомендации сопровождаются фото, также в конце предложена подборка готовых решений.
