Разновидности лепестковых кругов и область применения

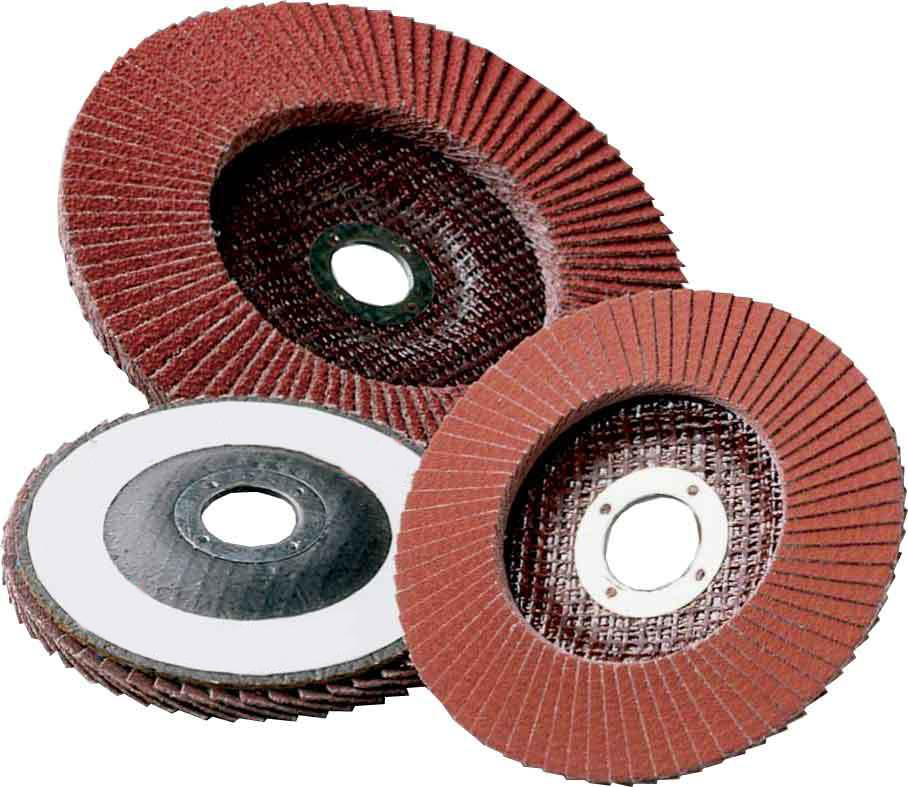

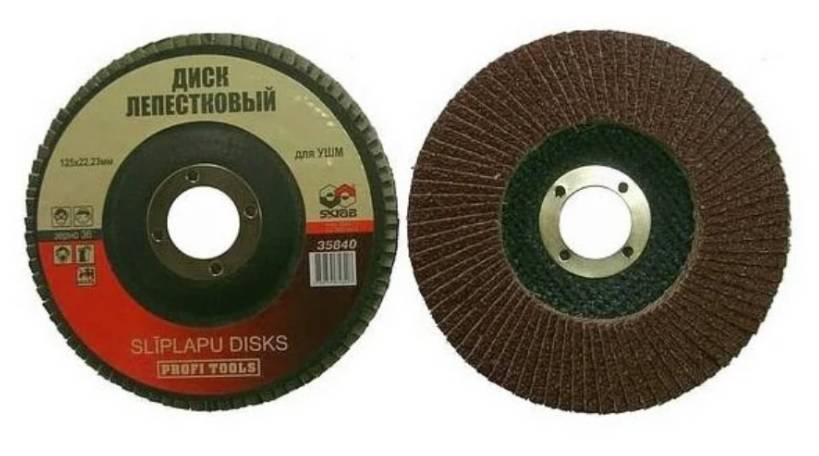

Торцевой лепестковый диск является самым популярным видом такого инструмента для шлифования. Его часто используют для работ по дому, а также для промышленности по металлообработке.
Есть два главных типа торцевых лепестковых кругов:

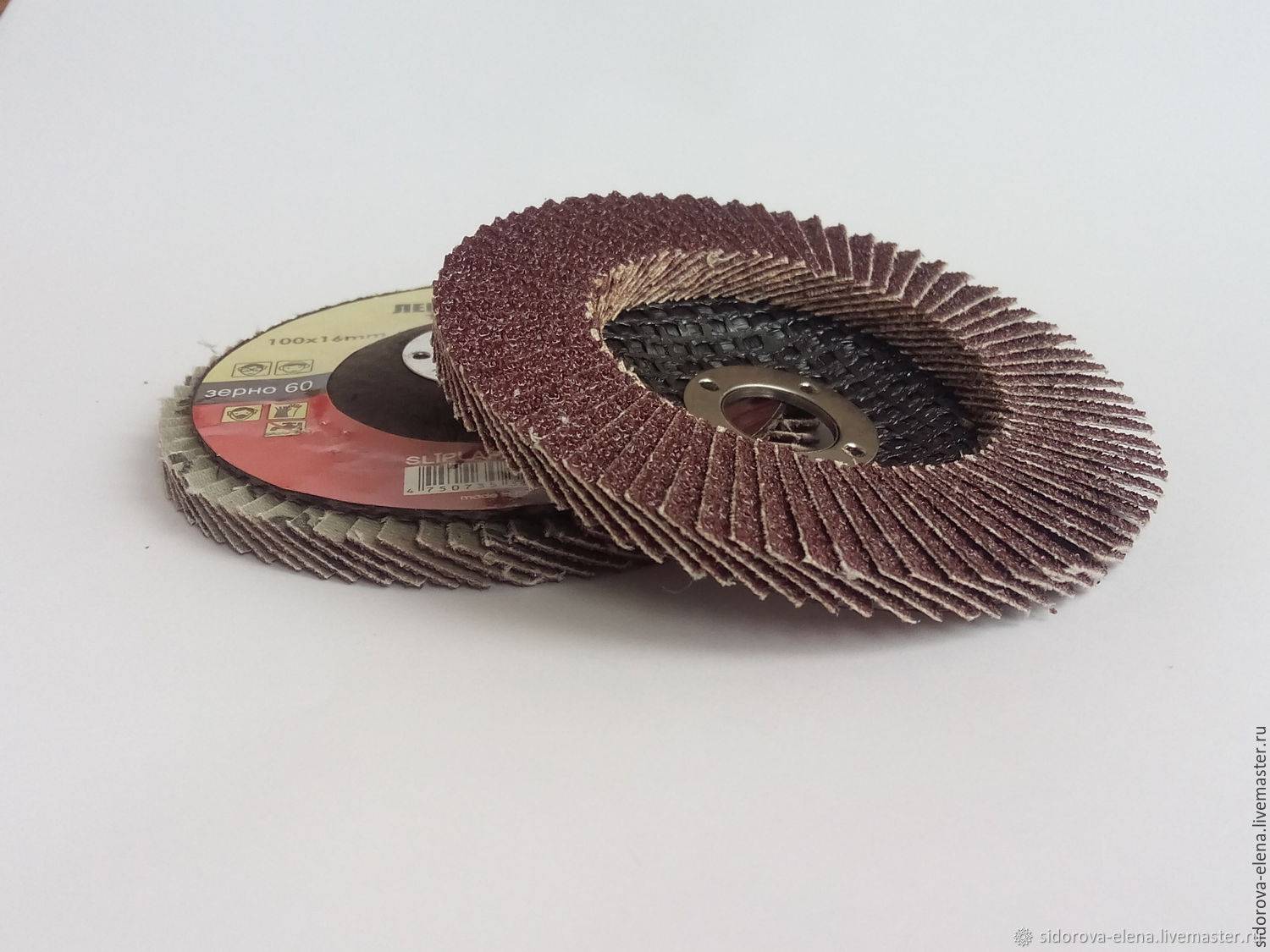

- Плоские – подобная форма оптимально подходит для абразивных обработок плоских поверхностей. Огромная площадь соприкосновения дает на выходе высокую точность обработки, а также уменьшает вероятность появления зарезов. Такое свойства является недостатком, и снижает давление абразивного элемента на плоскость.
- Конусные – это универсальна форма, которая дает возможность проводить обработку разных криволинейных и изогнутых поверхностей. По сравнению с плоскими, круги конусного типа пятно контакта куда меньше, и это дает возможность выполнить работы по металлу и прочим материалам с плотной структурой. В промышленном производстве используется в качестве инструмента для зачистки на финишной обработке швов от сварки, сбойка наплывов после заусенцев и лазерной резки, которые образуются во время разделки металла.
Куда реже применяют торцевые круги нестандартных форм:
- С прорезями – подобная форма дает возможность визуально проконтролировать процесс обработки, и если нужно, отрегулировать давление на поверхности.
- С загнутыми лепестками – требуется для обработки углов, и торец круга является контактной частью.
- Комбинированные –материал-расходник для обработки нержавейки и прочих материалов, для которых требуется деликатное обращение. В них лепестки наждачки идут по очереди с сегментами абразивного нетканого материала.
Для электрических дрелей есть особые лепестковые круги со специальной оправкой, которую ставят в посадочное гнездо.
Большой выбор типичных размеров и используемых абразивных материалов дает возможность применять круги с оправкой для того, чтоб выполнить шлифование наружных и внутренних поверхностей из разных материалов:
- Мрамора.
- Легированной и обычной стали.
- Стекла.
- Древесины.
- Пластика.
Далее рассмотрим еще один параметр.
Дорогие модели

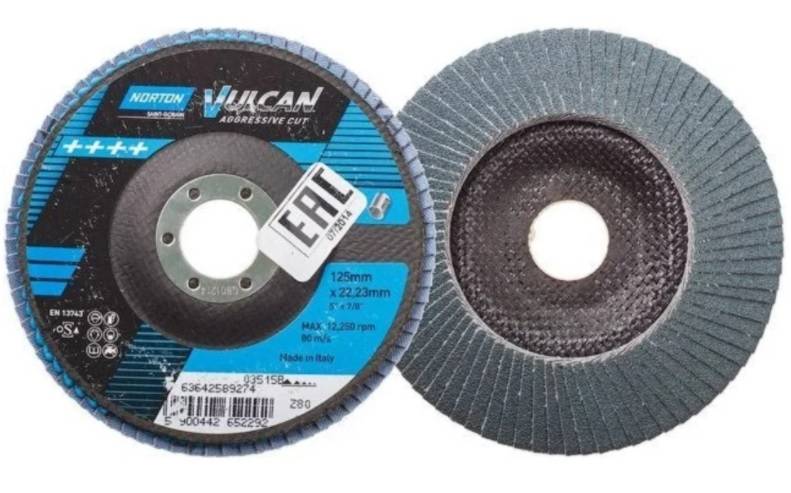

Vulcan NORTON (63642502315)
Данная модель подойдет для того, чтобы зачищать детали от краски, коррозии и лака. Vulcan NORTON (63642502315) может использовать для удаления с изделий швов от сварки и заусенцев. Зерно на лепестках из циркония позволяет использовать Vulcan NORTON (63642502315) максимально эффективно.
Стоимость диска -1000 рублей.
Vulcan NORTON (63642502315)
Преимущества:
- можно использовать на болгарках, которые работают на больших скоростях;
- абразивы из циркония;
- износостойкость;
- качественная конструкция.
class=’s-article__points-list’>
- не всегда есть в магазинах;
- подложка из обычного пластика (для премиальной модели – это не хорошо).
class=’s-article__points-list’>
«Русский Мастер» 125; P60
Лепестки на данной модели расположены в виде веера вокруг центра. Основание, опять же, изготовлено из пластика, что не очень хорошо для дорогих моделей. Однако благодаря грамотному размещению лепестков, «Русский Мастер» 125; P60 работает очень даже эффективно. Диском можно пользоваться довольно продолжительное время. Также качественное охлаждение позволяет работать диску на высокой скорости, до 13.3 тысяч оборотов в минуту. Очень хорошая вещь, которая пригодится как дома, так и в условиях предприятия.
Стоимость «Русский Мастер» 125; P60 – 900 рублей.
«Русский Мастер» 125; P60
Преимущества:
- цена=качество;
- охлаждение;
- надежность.
class=’s-article__points-list’>
- не всегда есть в магазинах;
- пластиковый держатель.
class=’s-article__points-list’>
Wurth 0578605012060-10
Wurth 0578605012060-10 разработан для того, чтобы производить удаление сварочных швов, заусенцев, а также для шлифования изделий из нержавейки. Данное изделие может быть использовано исключительно на болгарке. Основания для крепежа лепестков сделано из стекловолокна. Ткань, из которой изготовлены лепестки очень хорошего качества. Однако зерно здесь из оксида алюминия. Wurth 0578605012060-10 соответствует всем требованиям безопасности. Рейтинг зернистости — NC120. Кругом можно обрабатывать изделия из метала, пластика и дерева. Несмотря на то что Wurth 0578605012060 китайского производства – это очень качественный продукт.
Стоимость изделия — 940 рублей.
Wurth 0578605012060-10
Преимущества:
- качественная конструкция;
- надежность;
class=’s-article__points-list’>
Круг шлифовальный радиальный лепестковый КЛ
Шлифовальные радиальные круги или КЛ представляют собой втулку, на которой закреплены ламели с нанесенным абразивом. В зависимости от вида посадки, данное изделие может использоваться как на стационарных станках, так и с ручным инструментом, например, с шуруповертом или дрелью.
В отличие от алмазных насадок прямого профиля, данные круги позволяют производить более мягкую обработку. Благодаря этому наиболее часто лепестковые изделия используются для обработки деревянных покрытий. Однако купить шлифовальный круг можно и при необходимости работы с неровными поверхностями, выполненными из металлов. Так, к примеру, насадка позволяет обрабатывать сварные швы в труднодоступных местах.
Почему стоит обращаться к нам?
При необходимости купить шлифовальный круг пп прямого профиля или радиального типа, достаточно обратиться к специалистам компании ПМ-Техно. Благодаря сотрудничеству с нами Вы сможете ощутить ряд плюсов:
- Широкий ассортимент товаров позволит выбрать насадку с необходимыми характеристиками.
- Опытные консультанты всегда смогут помочь и подберут изделие, соответствующее заявленным требованиям.
- Мы предлагаем выгодные условия как для оптовых, так и для розничных покупателей.
- Приобретенные товары могут быть с легкостью доставлены в любой регион России и стран СНГ.
Для того чтобы приобрести нужный вид насадок, просто подберите изделие с необходимыми характеристиками и оформите заказ через корзину. При необходимости получения консультации Вы всегда можете связаться с нами по контактному телефону или же оставить заявку на обратный звонок.
Процесс работы

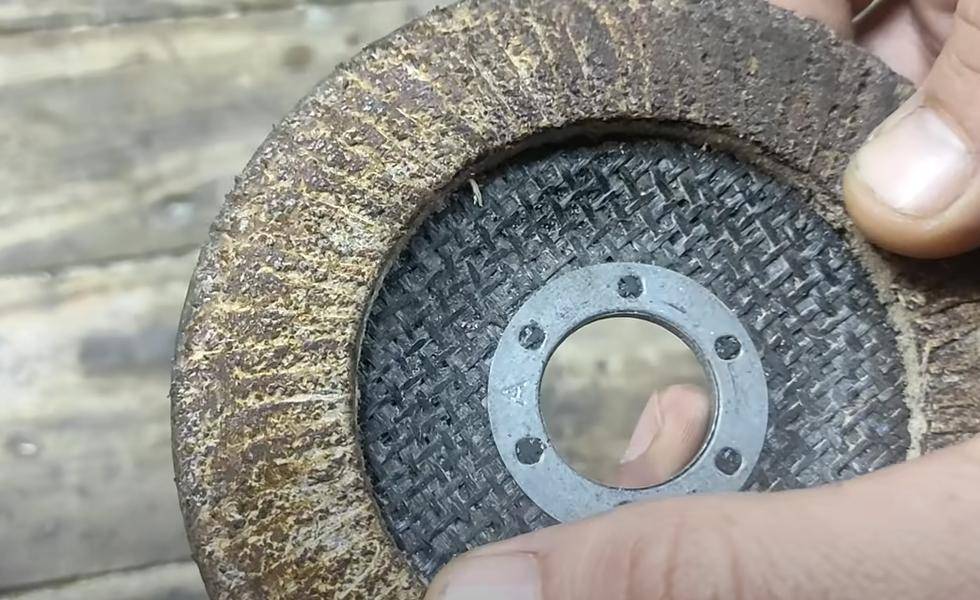

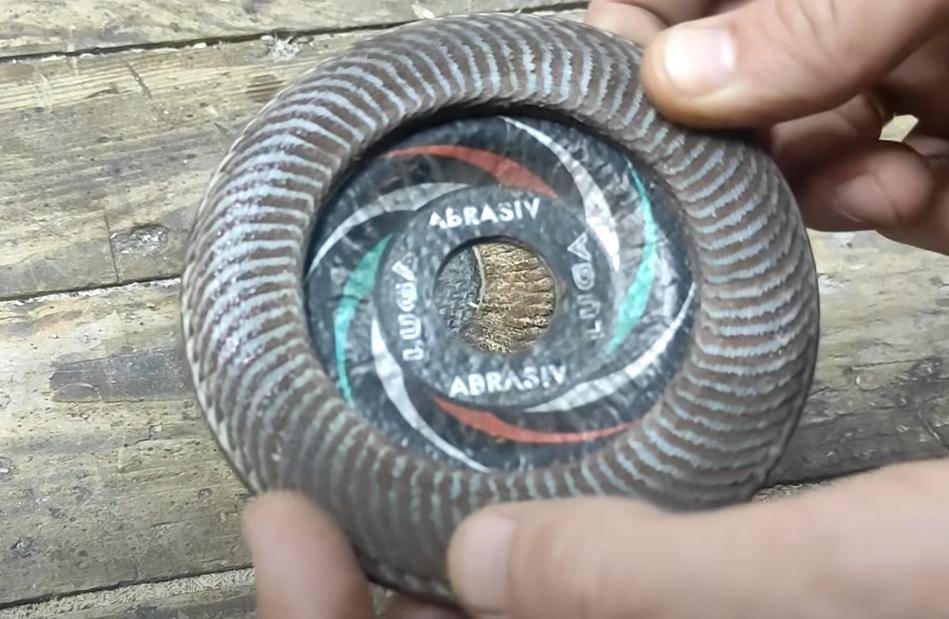

Сначала разберём, как восстановить круг, использовавшийся при работе с деревом. Как правило, в подобном случае проблема заключается даже не в том, что лепестки затупляются, а в том, что в пространство между ними забиваются мелкие частички древесины и смола. Застывая, последняя делает работу круга невозможной
Потому в этом случае, мы сосредоточим внимание именно на удалении всех инородных элементов. Для этого можно воспользоваться газовой горелкой
Зажмите старый круг в тисках или возьмите крепко при помощи кусачек. Можно также пренебречь этими инструментами и держать кольцо рукой в перчатке, однако это не безопасно. При дальнейшей работе огонь может задеть пальцы и оставить ожоги.

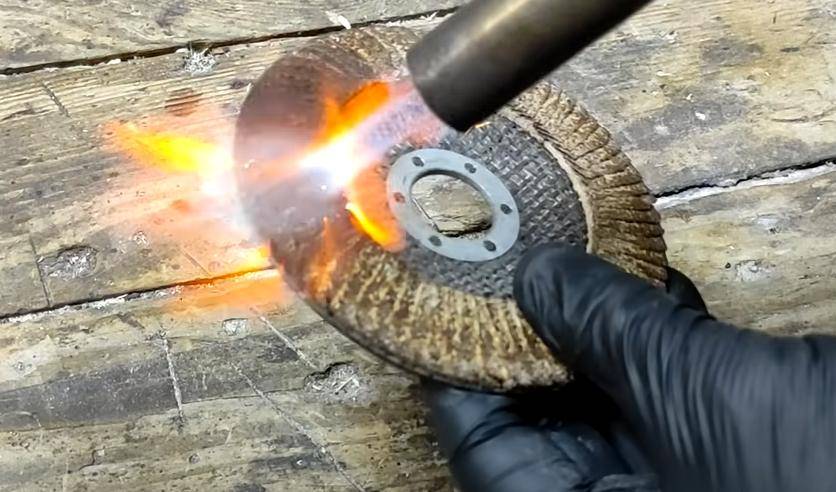

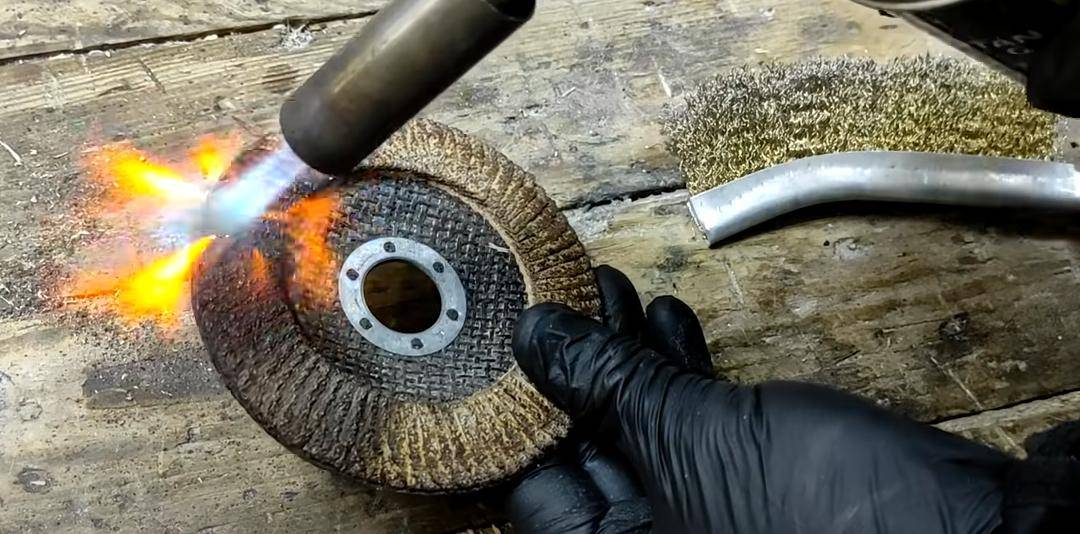

Опалите одну из сторон при помощи горелки. Лепестки при этом должны почернеть и задымиться. Иногда они могут даже загораться, не пугайтесь, вы не испортили круг окончательно, это нормально, просто как можно быстрее потушите пламя и продолжайте работу.

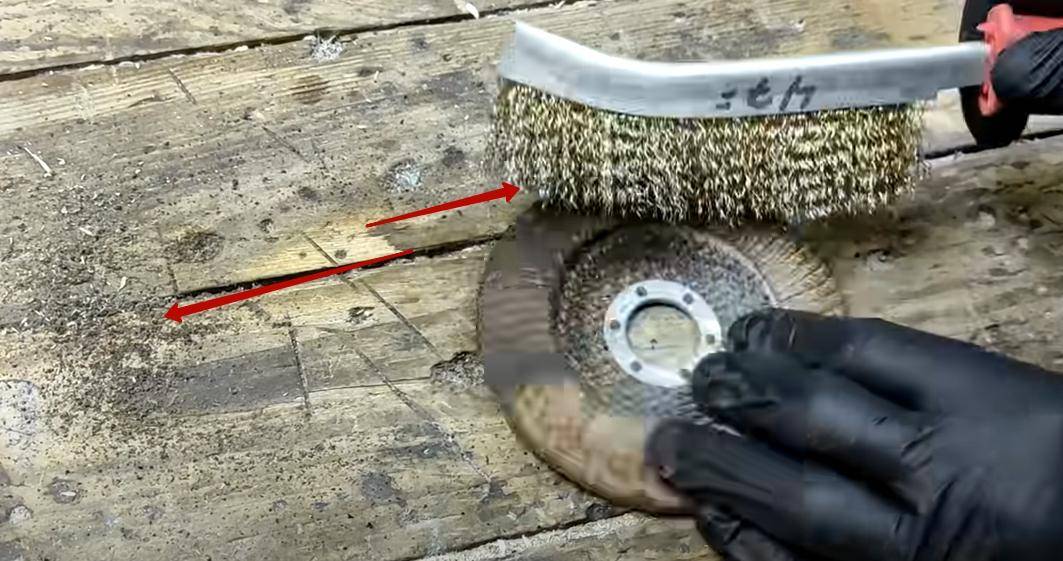

Возьмите щётку с металлическими зубчиками и начните счищать образовавшуюся гарь. Двигайтесь вдоль лепестков. Можете слегка наклонять щётку, чтобы её зубчики попадали в прорези между шлифовальными пластинками. Удобнее всего двигаться от центра к краям. Периодически можете дуть на поверхность диска, убирая так самые мелкие частички.
Продолжайте постепенно обжигать круг с помощью горелки, а потом счищать образовавшуюся копоть, пока не пройдёте подобным способом всю поверхность. В конце работы постучите кругом по столу, чтобы выбить все остатки мусора, которые не удалось вычистить. После оставьте лепестковый диск на какое-то время, чтобы он остыл. Нужно это, потому что лепестки крепятся к основе при помощи клея, который мог размягчиться и отойти под воздействием пламени. После остывания диском вновь можно будет пользоваться, он вернётся в рабочее состояние.

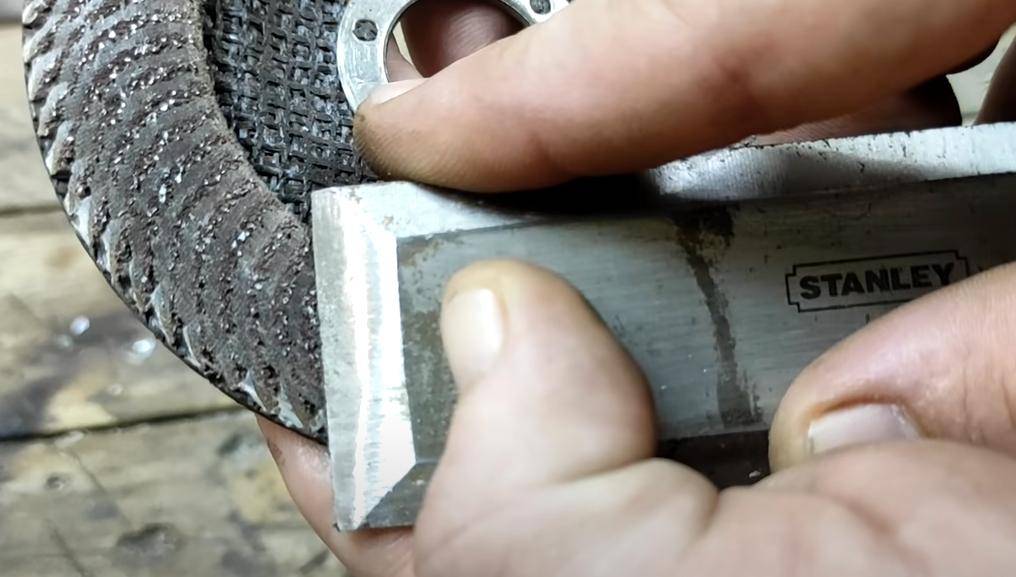

Теперь посмотрим, что делать, если кольцо пострадало от работы с металлом. В подобном случае проблема заключается в том, что поверхность стачивается у края, шлифовальное покрытие слезает и делать что-либо становится невозможно.

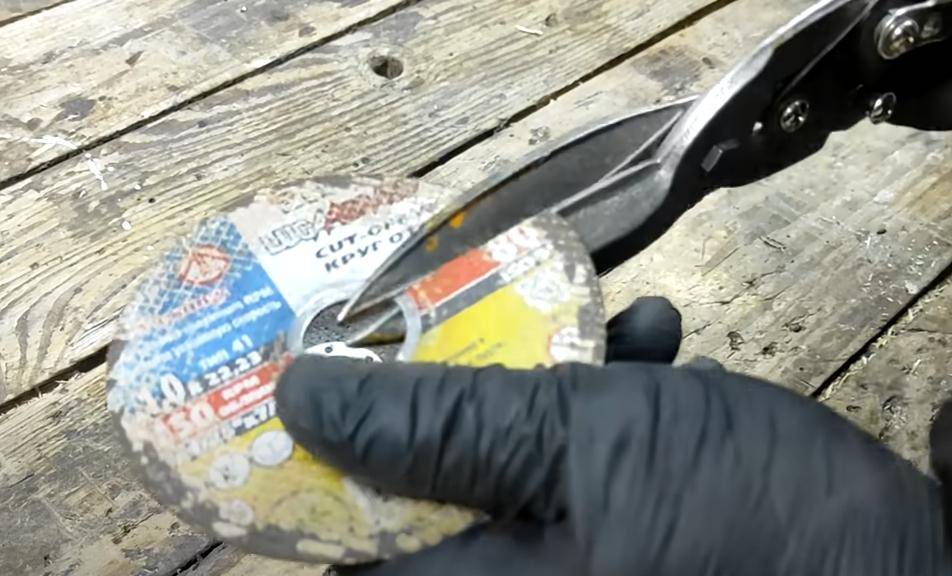

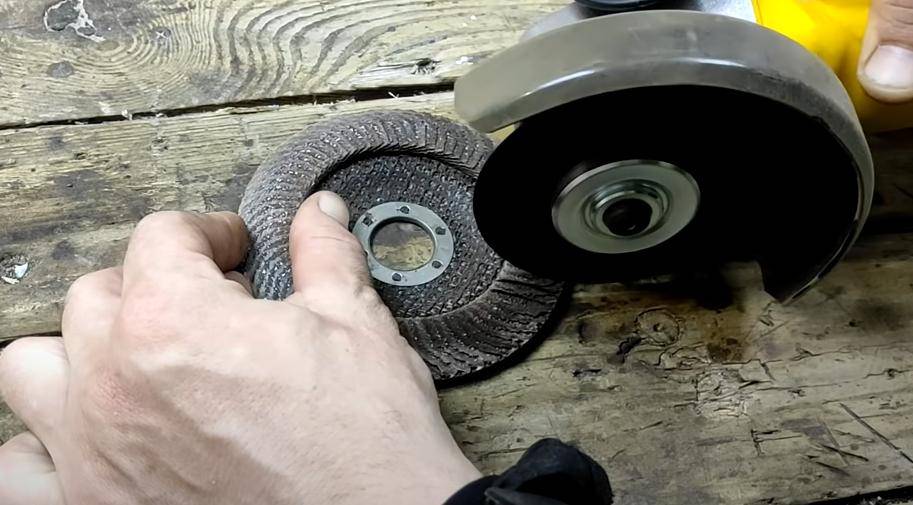

Чтобы исправить это, понадобится отрезной диск. Можно воспользоваться старым и ненужным, подойдут также обломки. В случае, если диск целый, от него нужно отрезать при помощи ножниц по металлу 3-4 примерно равных треугольника. Совместите их края и в подобном состоянии зажмите в тисках так, чтобы основание треугольника осталось с внешней стороны.

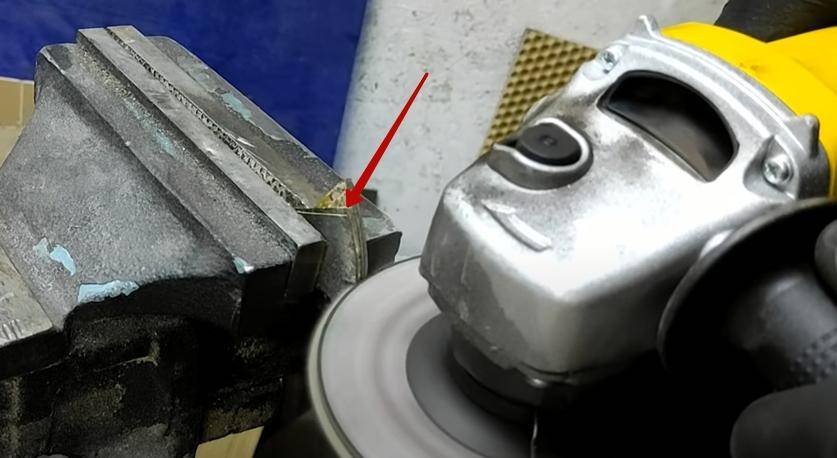

Вставив старый лепестковый круг в болгарку, обточите его край о кусочки отрезного диска. Таким образом вы заострите лезвие и срежете истёршуюся поверхность. Лепестковым диском вновь можно пользоваться.
Если диск в особо плохом состоянии, то есть его зернистое покрытие слезло не только у края, а на всей поверхности лепестков, восстановить его можно будет тоже с помощью отрезного круга. На этот раз возьмите рабочий миллиметровый диск и вставьте в болгарку его.

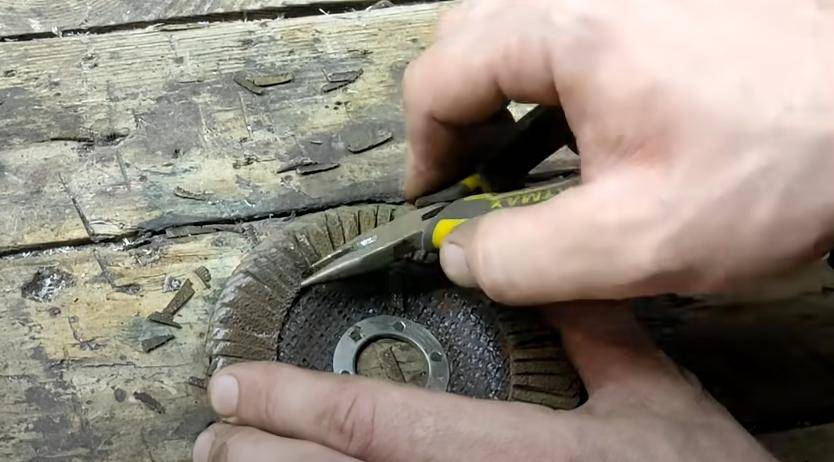

Придерживая одной рукой лежащее на столе лепестковое кольцо, осторожно делайте надрезы по кромке шлифовальных пластинок. Это места, где из-под одного лепестка выступает другой, они темнее основной поверхности и расположены под углом, образуя своеобразную спираль
После того как сделаете надрезы по всему кругу, удалите отрывающиеся части при помощи кусачек. Под стёртыми поверхностями, которые вы уберёте, окажется новое зерно, им можно будет работать.
Восстановление старых дисков может занять какое-то время и оказаться довольно скучным, однако это совсем не сложный процесс, с помощью которого вы сэкономите деньги и сможете повторно использовать уже отработанные круги. Главное, при работе не забывайте о технике безопасности и будьте осторожны.
Классификация шлифовальных кругов по зернистости
Технические особенности шлифовального круга зависят от степени зернистости.
Классификация по зернистости
Степень зернистости определяет количество снимаемого материала. Например, высокая зернистость лепестковых шлифовальных кругов дает возможность обрабатывать даже крупногабаритные металлические трубы. А для обработки дерева подбирается инструмент с меньшей степенью зернистости.
Круги шлифовальные абразивные с зернистостью разной степени требуются для:
- предварительных операций с большой глубиной резания;
- обтирочных операций;
- обработки алюминия, латуни и меди.
Крупнозернистые модели используются при плоском шлифовании торцом круга, а также при внутреннем шлифовании. Как правило, крупнозернистые инструменты нужны для работы на станках с особенно высоким коэффициентом жесткости и мощности.
Среднезернистые и мелкозернистые круги используются для:
- обработки твердых сплавов;
- обработки закаленных сталей;
- финишного шлифования;
- заточки инструментов.
Среднезернистые и мелкозернистые круги требуются в том случае, если предъявляются особенно высокие требования к точности обрабатываемого профиля.
Классификация зернистости должна соответствовать ГОСТ Р 52381-2005. Ранее классификация шлифовальных кругов по зернистости соответствовала ГОСТ 3647.
Поскольку на рынке представлены инструменты разных видов, в том числе, и выпуска прежних лет, обе классификации шлифовальных кругов по зернистости по-прежнему актуальны.
Таблица зернистости шлифовальных кругов по старым и нынешним стандартам
Обозначение зернистости шлифовальных кругов позволит сделать грамотный выбор инструмента, что определит качество выполняемой работы в целом. |
Маркировка шлифовальных лепестковых кругов
Круги шлифовальные лепестковые маркируются следующим образом:Тип Наружный диаметр х Высота х Посадочный диаметр Серия шлифовальной шкурки Зернистость например: КЛО 80х30х6 КХ Р150 – круг шлифовальный лепестковый с оправкой, наружный диаметр 80 мм, высота 30 мм, диаметр оправки 6 мм.
КХ – серия шлифовальной шкурки, Р150 зернистость (см. маркировку материалов).
Типы и типоразмеры шлирфовальных лепестковых кругов приведены ниже. Помимо размещённых на данной странице образцов и типоразмеров шлифовальных лепестковых кругов, «Абразивный завод «Пушкарев» имеет возможность изготовления гибкого шлифовального инструмента по индивидуальному техническому заданию заказчика.
Типы шлифовальных лепестковых кругов из шлиф.полотна
КЛ – круг шлифовальный лепестковый в следующих исполнениях:
- заливная ступица из компаунда (исп.1);
- заливная ступица из компаунда, освобождение с одной стороны (исп.2);
- заливная ступица из компаунда, освобождение с обеих сторон (исп.3);
- металлическая ступица (фланец);
- металлическая ступица (фланец), освобождение с одной стороны (исп.2);
- металлическая ступица (фланец), освобождение с обеих сторон (исп.3);
КЛВ – круг шлифовальный лепестковый вентилируемый в следующих исполнениях:
- заливная ступица из компаунда (исп.1);
- заливная ступица из компаунда, с освобождением (исп.2);
- металлическая ступица (фланец),(исполнение 3);
- КЛО – круг шлифовальный лепестковый с оправкой;
- КЛТ – круг шлифовальный лепестковый торцевой в следующих исполнениях:;
- прямой, для обработки плоскостью круга (исп.1);
- конусный, для обработки материала под углом (исп.2);
- увеличенной гибкости, для обработки труднодоступных мест (исп.5);
- КЛС – круг шлифовальный лепестковый складчатый;
- КЛП – круг шлифовальный лепестковый пакетный;
Типоразмеры шлифовальных лепестковых кругов
|
|
| Вид испол-нения | Наружный диаметрD, мм | Посадочноеотверстие Н, мм | Зернистость | Чертёж круга | ||
|---|---|---|---|---|---|---|
| КЛТ(исп.1,2) | 115 | 22 | P24 … P400 | Увеличить | ||
| КЛТ(исп.1,2,5) | 125 | |||||
| КЛТ(исп.1,2) | 150 | |||||
| 180 |
|
|
|
Обзор
Для «выравнивающей» и «зачистной» правки абразивных кругов бытового точила — я придумал и сделал следующий инструмент:
На фото выше изображены (сверху-вниз, слева-направо):
- белая круглая «Коробочка от фотоплёнки» — для хранения алмазного карандаша, его паспорта и других мелких запчастей. (Примечание: некоторые алмазные карандаши продаются, каждый, в маленьком пластиковом футляре, т.к. это дорогой инструмент… Но мой карандаш шёл без футляра — и я приспособил, взамен, такую коробочку.)
- чёрная маленькая «Эльборовая вставка»: б/у «головка» резца, куплена на рынке за 15грн., державки ещё не имеет — поэтому не используется (присутствует на фото, как пример альтернативы «алмазному карандашу»).
- по (который используется для хранения всех вещей), лежит «Правящий инструмент в сборе»: Держатель, с закреплённым в нём алмазным карандашом (основной предмет данной статьи).
- наконец, в самом низу, представлен «Паспорт на алмазное изделие» — которым обязательно сопровождается каждый экземпляр продаваемого карандаша, и в котором описаны его основные характеристики (по ГОСТ 607-80): «Название», «Тип», «Исполнение», качество использованных алмазов, дата изготовления, производитель и др.
Области применения шлифовальных кругов
Этот инструмент находит широкое применение как при обработке элементов предметов интерьера, так и для подгонки, например, брусковых и щитовых деталей промышленного производства
Придание гладкости движущимся узлам особенно важно, поскольку обеспечение минимизации их трения играет большую роль в работе всего оборудования
Шлифовке может подвергаться довольно широкий перечень материалов. К ним относится и камень, и металл, и пластик, и даже древесина. Съёмные насадки позволяют формировать различные пазы и выемки в цветных металлах, бетонных стенах, мягких сплавах, которые доводятся резцовыми головками до чистового варианта.
Зачастую шлифовальные круги применяют не только для сглаживания металлических поверхностей, но и для удаления ржавого налёта с деталей, что практически невозможно осуществить без этого оборудования. Во многих случаях мастера приобретают абразивные круги для точильных станков, при помощи которых быстро затачивают ножи и другие режущие инструменты.
Особую популярность эта продукция заработала у ювелиров, занимающихся по большей части полировкой драгоценных металлов. Инструмент также нередко используется для обработки поверхностей полудрагоценных камней и поделочных минералов.
На рынке можно встретить особые разновидности шлифовочных насадок, которые устанавливаются на дрель. Ими пользуются в процессе проведения ремонтных работ, например, при очистке стен для последующей укладки плитки. Определённые виды кругов позволяют при установке на электрическое точило очищать трубы от коррозии, удалять старую краску с сантехники и прочее.
Применяемые абразивные композиции
Исходными требованиями согласно ГОСТ являются стойкость против фрикционного износа (причём при совместном действии высоких давлений и скоростей скольжения), малая теплопроводность и повышенная поверхностная твёрдость.
В зависимости от интенсивности применения ГОСТ 28818 допускает использование следующих материалов:
- Электрокорунда на бокситовой составляющей, основу которой составляет высокопроцентный оксид алюминия Al2O3 с добавлением окиси кальция. Данное химическое соединение отличается повышенной твёрдостью, которая сохраняется также при высоких температурах, возникающих в зоне шлифования или правки. Маркировка кругов из электрокорунда – от 12А…15А для нормального, до 22А…25А – для белого. С возрастанием индекса прочность круга возрастает вследствие увеличения твёрдости основного вещества.
- Электрокорунда на карбидной основе. Чаще там содержатся карбиды хрома, титана, циркония и кремния. Маркировка начинается от 38А (для циркония) и заканчивается 95А (для хрома и титана). Карбиды данных металлов имеют повышенную стойкость против касательных напряжений среза, а потому пригодны для съёма поверхностных слоёв деталей, подвергшихся термической обработке, либо их правки. Наличие карбида кремния (маркировка 52С…65С) увеличивает стойкость против температурных перепадов.
- Сферокорунда – материала, который получается при раздувке расплавленного оксида алюминия, следствием чего является конечная сферическая форма зёрен (в электрокорунде зёрна – преимущественно плоские). Маркировка данного состава ЭС, и он отличается чрезвычайно высокой твёрдостью. Это обстоятельство позволяет применять сферокорунд для шлифовальной обработки материалов повышенной твёрдости, включая даже твёрдые сплавы.
- Монокорунда (маркировка – 43А…45А), где шлифовальное зерно, в отличие от других видов, имеет монокристаллическую структуру. Это повышает долговечность абразивной композиции, но одновременно увеличивает её стоимость, поскольку технология выращивания монокристаллов — весьма сложная. Более доступной разновидностью является агрегатированный монокорунд, в котором определённым образом сочетаются поли – и монокристаллические участки.
Степень зернистости устанавливается согласно ГОСТ 3647, и также отмечается в маркировке.
Скрепление абразивного компонента с основой выполняется при помощи колец, фланцев, стеклосетчатых дисков и др.
Применение лепестковых кругов КЛ
Круги лепестковые шлифовальные (КЛ) используются на стационарных станках и на ручном шлифовальном инструменте.
Круги лепестковые КЛ предназначены для шлифования металлических и неметаллических деталей, для зачистки криволинейных поверхностей от окалины, ржавчины, для шлифования и полирования изделий из металлов, древесины, пластмассы и других материалов с использованием стационарных и ручных шлифовальных машин.
Основное преимущество лепестковых кругов перед шлифовальными кругами фиксированной геометрической формы является гибкость, эластичность и способность обработки не только плоской, но и выпуклой, вогнутой (цилиндры, конуса) и даже шлицевой поверхности.
В качестве примеров промышленного применения можно привести следующие типовые операции:
— Обработка на специальных автоматах ножево-вилочных изделий — Шлифование и полирование наружных и внутренних поверхностей посуды из нержавеющих сталей и алюминия на специальных машинах для получения матовых или блестящих поверхностей.- «Продольное» наружное шлифование цилиндрических и конических поверхностей заготовок, длина которых превосходит высоту круга (валов, штоков, гильз и т.п.) и «врезное» наружное шлифование цилиндрических, конических, ступенчатых и профильных поверхностей (шеек коленчатых валов, фланцев, осей, цапф, шаровых пальцев и т.д.), с использованием круглошлифовальных станков — Полирование цилиндрических, конических и профильных поверхностей в условиях массового и крупносерийного производства, с использованием бесцентрово-шлифовальных станков
Круг для болгарки
Такие приспособления для шлифования различаются по размерам. Подобрать круг можно для различной по конфигурации УШМ – большой и маленькой. Их диаметр варьируется в пределах 115-230 мм и подбирается в зависимости от типоразмера агрегата.
Читайте здесь: Какое масло для бензопилы выбрать — критерии выбора, обзор производителей и основы эксплуатации
Существуют отличия и по степени зернистости – зерна 40, 60, 80, 120. Если по российским стандартам большее числовое значение маркировки означает более крупное зерно (например, это 120), то по зарубежным ситуация обратная – большее число означает меньшую зернистость.
Особенности применения
Предлагаем вам рассмотреть основную область применения лепестковых типов кругов:
- Финальная обработка – инструмент лучше всего справляется с зачисткой сварочных швов вне зависимости от металла. Гибкая структура дает возможность качественно убирать брызги металла, а также обрабатывать место соединения и убирать дефекты, которые образовались после резки лазером.
- Обработка поверхностей из дерева – владельцы загородных домов точно знаю, что во время подготовительных работ деревянной поверхности для окрашивания рассматриваемый инструмент будет прекрасно справляться со снятием старой краски без повреждения древесной структуры.
- Удаление ржавчины и окалины – по качеству обработки абразивные лепестковые круги идут сразу же после пескоструйного аппарата. Главное – это выбрать требуемый размер зерна, так как в противном случае поверхность начнет быстро засоряться и потеряет абразивные качества.
- Подготовка кромки – с такой задачей сможет справиться идеально только особый фаскосниматель, причем лепестковые соединения используют для подготовки изделия с толщиной до 0.6 см или криволинейной поверхности.
При эксплуатации следует обязательно следить за тем, в каком состоянии круг. Использование не по назначению способно привести к дефектам, которые выражаются в виде очень быстрого использования основы или абразивы. Эта проблема может появиться и в том случае, когда инструмент очень низкого качества. Также не забывать про средства для индивидуальной защиты, а именно то, что выполнять работы следует с перчатками, защитными очками и в маске. Если вы находитесь в закрытом помещении, то следует заботиться о вентиляции.
Особенности маркировки шлифовальных изделий
- зернистость;
- вид абразива;
- размеры и геометрическая форма;
- класс точности;
- показатель твердости;
- максимальная скорость.
При выборе конкретной марки шлифовального круга необходимо принимать во внимание характеристики, которые были приведены выше
Расшифровка маркировки
В соответствии с ГОСТ, все параметры, которые были ранее рассмотрены, обычно указываются в полной маркировке абразивных инструментов.
Производитель этого инструмента часто маркировку продукции производит по-своему. Наиболее распространенный вариант маркировки будет приведен ниже. Он более понятен потребителям. Покупатель может без проблем расшифровать информацию об изделии. Если в магазине вы обнаружили шлифовальный круг, удовлетворяющий ГОСТ, с маркировкой 25А25СМ26КБ3, то это нужно понимать следующим образом:
- при его изготовлении использовался электрокорунд в качестве абразивного материала 25А;
- зернистость материала составляет в мкм 315- 250. Это показывает цифра 25.
- изделия относится к классу среднемягких. Об этом говорит присутствие в маркировке аббревиатуры 2. О его средней структуре говорит цифра 6.
- в изделии используется керамическая связка, на что указывает присутствующая в маркировке буква К.
- буква Б указывает на класс точности круга, а цифра 3, следующая далее, говорит о неуравновешенности.
Таким же образом можно выполнить расшифровку маркировки других шлифовальных кругов. Однако в них некоторые параметры могут отсутствовать. Например, как гласит ГОСТ, отдельные круги в маркировке могут не содержать класса точности. А в других шлифовальных кругах присутствуют новые параметры. Например, маркировка может содержать такую характеристику, как окружная скорость.
