Козырек над воротами своими руками: этапы изготовления

Купить готовые или заказать эксклюзивные

Клиенты имеют возможность приобрести готовый кованый козырек или заказать неповторимое по дизайну и форме изделие. Каждый из вариантов обладает собственными плюсами и минусами.

Покупка готовой конструкции позволит сэкономить время и финансовые средства. Но в результате клиент получит козырек типовой конфигурации, без особенных дизайнерских излишеств.

Оформление заказа станет гарантом получения эксклюзивного козырька с грамотно продуманным и разработанным дизайном. Подобное сооружение является настоящим произведением искусства и станет украшением любого пространства. В качестве недостатков следует указать высокую стоимость и продолжительное время для создания конструкции.

Оба варианта хороши, но следует помнить, что выбор зависит от следующих факторов:

Финансовые возможности заказчика.
Архитектура фасада строения, на котором размещается конструкция. Коммерческие, муниципальные и государственные здания, отличающиеся строгим экстерьером, рекомендуется оформлять с помощью готовых изделий

Дома с роскошной обстановкой стоит дополнять элитными козырьками.
Пожелания и требования клиента.
Заказчикам важно прислушиваться к мнению профессионалов, которые всегда найдут или создадут оптимальное по всем признакам решение.

Консультацию специалиста можно получить в одной из компаний, которые представлены в разделе «Где купить, заказать».

ГОСТ

Процесс возведения любых строительных конструкций регламентирован актуальными нормативными документами, навесы не являются исключением.

Существует масса узконаправленных документов, трактующих требования к возведению данных конструкций в разных сферах и отраслях. Однако основные условия, которые не могут быть изменены или не соблюдены изготовителем, отражены в следующих документах:

ГОСТ 23118 «Конструкции стальные строительные. Основные технические требования»
СНиП 31-01-2003 «Здания жилые многоквартирные»
СП 31-107-2004 «Архитектурно-планировочные решения»

Рабочий эскиз

Хороший козырек над гаражными воротами — это оптимальное сочетание надежности, стоимости работ и приятной глазу формы. Как правило, если навес небольшой, то для него можно задать стандартный вид. Для выдающихся конструкций уже придется рассчитывать нагрузку на несущие элементы и, исходя из полученных данных, выбирать форму.

Односкатный козырек

Самый простой, оттого распространенный вариант устройства козырька над воротами гаража — это обычная односкатная конструкция. В этом случае легче всего собрать и прикрепить к стене каркас. Сам скат делается с небольшим уклоном от стены.

Пример стандартного козырька

Двускатный

Классический двускатный козырек

Ненамного сложнее поставить над гаражом двускатный козырек. В таком случае получится снизить нагрузку на отстоящие от стены несущие элементы. Навес выдерживает большую нагрузку.

Арочный

Арочные козырьки над гаражом встречаются реже, но сделать их тоже довольно легко. Чаще всего для них применяют поликарбонат, который легко гнется и принимает округлые формы. При желании можно сделать навес из листов металла.

Примерный чертеж арочной конструкции

Куполообразный

Пожалуй, куполообразные навесы — самые эффектные конструкции, но их сложно собрать

Главное их качество — индивидуальность, собственный стиль, поэтому очень важно постараться создать что-то свое, уникальное. Иными словами, лучше не использовать типовые проекты, а лишь частично их копировать, добавляя хорошие находки и оригинальные ходы

Чертеж козырька

Прежде чем приступить к работе своими руками, разработайте чертеж козырька. Он необходим для того, чтобы рассчитать количество материала, определить уровень сложности изготовления и монтажа навеса над дверью или калиткой. Чертеж должен включать в себя все расчеты, необходимые для работы.

Примите во внимание, что козырьки над вашей дверью должны быть шире ее на 60 сантиметров для того, чтобы можно было распахнуть двери на нужную ширину. Обязательно учитывается угол уклона, который должен составлять 20-25 градусов

Если ваш навес будет массивным и тяжелым, то нужно будет установить опоры. Это тоже нужно учесть, выполняя чертеж.

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

отсутствие необходимости дополнительного места;
возможность утепления ворот;
прочность конструкции находится на достаточно высоком уровне;
есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

невозможность установки в проёмы с непрямыми углами;
необходимость учёта веса утеплителя при вычислении прочности ворот;
сложности, возникающие при монтаже.

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл

Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах

Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

УШМ (болгарки);
набора гаечных ключей, отвёрток и шуруповёрта;
сварочного аппарата;
карандаша, рулетки, монтажного или лазерного уровня;
дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся ФОТО: atvarmor.ru

Статья по теме:

Варианты крепления каркаса

Эксплуатационный срок и устойчивость конструкции навеса находится в прямой зависимости от правильности крепления к несущей стене здания. Популярностью у мастеров строительного ремесла пользуются:

— сварное соединение к закладным деталям в стене. При возведении стен каменщики производят установку стальных закладных деталей для крепления каркаса навеса;
— использование стальных кронштейнов. Вариант предусматривает крепление кронштейнов к стене здания с помощью строительных дюбелей;
— крепление опорного бруса на наружной стене. Предварительно в стене сверлят несколько отверстий, в которые аккуратно забивают анкерные болты с гайками.

Художественная ковка: горячая или холодная

Кованые козырьки создаются в соответствии с двумя технологиями, каждая из которых имеет собственные преимущества и недостатки.

Горячая ковка – обработка металла, осуществляющаяся после нагрева металла при высоких температурах.

Достоинства способа: эксклюзивность изделия достигается благодаря ручной работе кузнеца: разнообразие линий, форм, узоров и орнаментов.

Недостатки: высокие трудозатраты; низкая скорость изготовления; высокая стоимость; невозможность серийного производства.

Холодная ковка – обработка металла, выполняющаяся при температуре окружающей среды. Формирование линий и узоров осуществляется методом машинной штамповки, а также посредством ручной или автоматической гибки.

Достоинства технологии: высокая производительность; оперативность реализации проектов; низкая стоимость; высокая точность размера предметов.

Недостатки: отсутствие неповторимости, т.е. простота форм; обязательно наличие оборудования, инструментов и приспособлений.

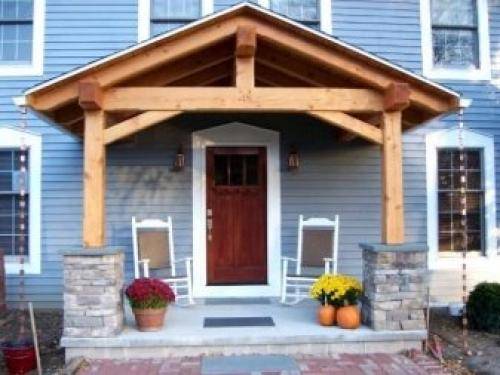

Козырек над дверью из дерева своими руками. Нормативные требования

Навес над крыльцом – это не просто часть крыши, это архитектурная составляющая, который отвечает за ряд важных условий комфортного и безопасного проживания в доме.

Способствует обеспечению наибольшего комфорта при входе в жилые помещения, позволяя еще на крыльце стряхнуть капли дождя с одежды и зонта или очистить обувь от снега.
Обеспечивает максимальную надежность – правильно сооруженный козырек выдерживает не только вес падающих осадков, но и всевозможных вьюнов, к примеру, дикого винограда, которым часто оформляют главный вход в дом.

Формирует эффективное водоотведение

Это очень важно для сохранения целостности всего фасада здания, именно поэтому современные навесы над крыльцом включают особые инженерные коммуникации – вода, стекая по козырьку, заливается в накопительную емкость и через оборудованную систему оттока жидкости выводится за пределы жилого строения.
Выполняет декоративную функцию. Стильный навес необычной формы может стать главным акцентом, подчеркивающим уникальную архитектуру постройки, яркой ноткой, придающей всему дизайну законченность и концептуальность.

Чтобы навес над дверью верой и правдой служил долгие годы и не понадобился ремонт спустя пару лет, он должен отвечать базовым технологическим требованиям:

козырек должен выдерживать большую нагрузку и давление – при расчетах следует принимать во внимание вес снежной массы, которая попадает на козырек с кровли, а также габариты зеленых насаждений, которые нередко обвивают конструкцию;
оптимально, если сооружение эффективно защищает не только само крыльцо, но и парадную дверь в здании;

обязательным условием эффективности конструкции является оборудование система слива воды, как правило, она выполняется в виде накопительного резервуара, ливнесборной канализации либо водосточного желоба;
дизайн козырька должен гармонировать с общим архитектурным обликом здания, учитывать особенности его стиля и цветового решения.

Более точные требования к навесам установлены действующими ГОСТами и СНиПами, а именно:

козырьки и навесы в обязательном порядке должны устанавливаться над каждым входом, главным или запасным, а также на дверях бани и хозпостроек;
навесы должны изготавливаться только из материалов, устойчивых к горению;
в качестве отделочных материалов рекомендуется использовать те, что одобрены санитарными органами;
козырьки должны выдерживать нагрузку как минимум 200 кг / м2.

Как сделать навес перед гаражом – видео и подробная инструкция

Будем строить навес перед гаражом из поликарбоната, фото-пример ниже.

Удобный навес к гаражу, решение позволяет экономить материалы за счет использования под вертикальные опоры столбов забора

Гараж с навесом своими руками начинаем строить с разметки периметра, отмечаем место под столбы, выкапываем ямы глубиной 800 мм. Трамбуем дно, устанавливаем вертикальные опоры, заливаем раствором. Проверяем вертикаль, при необходимости укрепляем временными подпорками до становления бетона.

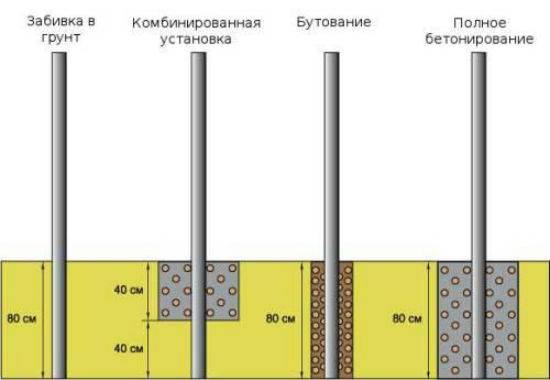

Варианты бетонирования металлических столбов

В стене гаража делаем закладные или присверливаем менсолы, для привязки пристройки. Подравниваем по верхним оголовкам столбы до нужной высоты. Связываем по верху опоры швеллером, это укрепит конструкцию и позволит сохранить геометрию даже при больших нагрузках.

На земле варим фермы, в нашем случае прямые, с параллельным верхним и нижним поясом, расстояние 300 мм из профтрубы 40*40*2 мм, укосы из профиля 25*25 мм, обязательно в каждой ферме четное количество отделов. Оптимальное расстояние между фермами – 1000 мм. Поднимаем стропильные детали на каркас и крепим элементы болтовым соединением. Перпендикулярно фермам укладываем прогоны-обрешетку, профтруба 20*20 или 20*40 мм, расстояние 600-900 мм, в зависимости от предполагаемых нагрузок на конструкцию.

Стандартные схемы ферм для небольших металлоконструкций

Укладываем на обрешетку кровельный материал, для односкатной постройки лучший вариант — поликарбонат. Вырезаем листы по размеру, обрабатываем края напильником. Крепим на обрешетку резиновую прокладку. Сверху фиксируем соединительный профиль. Вставляем в пазы готовые нарезанные листы поликарбоната, сверху закрываем декоративной крышкой. Края прикручиваем на термошайбы. Внешний торец поликарбоната заклеиваем специальным скотчем и устанавливаем алюминиевую заглушку.

Схема, как правильно крепить сотовый поликарбонат

В заключение посмотрите видео, какие бывают навесы для автомобиля из дерева, в ролике показаны интересные решения для частных домов.

Сборка конструкции

Чтобы изготовить козырек для гаража своими руками, следует подготовить:

листы оцинкованной стали;
стальной уголок сортаментом от 40 до 50 мм;
сварочный инвертор мощностью 220В;
ножовка;
строительный уровень;
рулетка;
шуруповерт, электрическая или ручная дрель;
резаки с удлиненными трубками;
средства защиты лица глаз и рук (маска, рукавицы);
нержавеющие шурупы, анкера;
гвозди, саморезы для кровли;
термошайбы.

Порядок выполнения работ:

нарезаем металлический профиль нужной длины;
свариваем металлический каркас, состоящий из пристенной балки, стропил и подкосов;
при необходимости формируем деревянную обрешетку;
при помощи анкеров и нержавеющих шурупов крепим каркас над воротами гаража;
укладываем обрешетку на стропильную систему;
сверху на каркасе фиксируем гвоздями, саморезами или термошайбами оцинкованный профнастил.

Козырек над гаражом следует монтировать таким образом, чтобы при дожде вода отводилась в стороны, а не стекала прямым потоком с торца. Реализовать это можно несколькими способами:

соорудить линейный водоотвод (желоб) из оцинкованной стали или алюминия;
загнуть край навеса плоскогубцами, сформировав желобок для стекания воды;
установить каркас под углом 15º и накрыть навес профильным листом таким образом, чтобы желоба профлиста были поперечны фасаду постройки.

В некоторых гаражных кооперативах по верху внешней стены над воротами пущена электропроводка. Если высота постройки не позволяет закрепить козырек выше линии проводов, устанавливать и собирать основные элементы фермы следует по частям, пропуская пристенную металлическую балку под ними.

Общие сведения

Для чего он требуется

Некоторые постройки были изначально спланированы без этого вспомогательного элемента. Но это не значит, что проект не был правильным, просто при наличии козырька вы создадите дополнительные удобства использования помещения гаража.

Достоинства и функциональное назначение козырька:

Защита от осадков. Это главное преимущество, которое заключено в перекрытии допуска влаге к замковому механизму. Это ощутимо увеличивает срок службы и удобство пользования.
Сохранение источников света. Если над воротами гаража есть лампочка, козырек станет надежным укрытием от повреждений и попадания влаги.
Улучшение выезда. В зимнее время выезд не так сильно будет засыпан снегом или же покрыт льдом. А в теплое время года это будет отличная защита от солнца, если вы будете проводить ремонтные работы при открытых ворота гаража.
Декоративный элемент. Если козырек будет сделан в том же стиле, что и основное строение это даст единый экстерьер и сделает внешний вид зданий лучше, гармоничнее.

Разновидности гаражных козырьков

Перед тем, как сделать козырек над воротами гаража, следует узнать обо всех разновидностях навесов, так как эта ниша многообразна. В отличие от обычных построек кооперативного вида, изготовление своим руками даст возможность сделать не только козырек с защитной функцией, но и с декоративным подтекстом, а также показать свои таланты дизайнера.

Есть следующие виды навесов:

Односкатный – самая простая и самая популярная конструкция. Это ровное полотно, которое установлено под небольшим уклоном от главного здания.
Двускатный – эта модель отличается удобством использования и надежностью. В такой конструкции осадки будут скатываться не вперед, а по бокам.
Арочные – эффективно и несложно даже для самостоятельного изготовления, но при строительстве следует использовать только те кровельные материалы, которые отличаются своей гибкостью.
Шатровые – это полная защита со всех сторон, но для этого придется заморочиться со сложностями выполнения и к тому же конфигурации таких крыш многообразны.

При выборе подходящей модели козырька над гаражом ориентируйтесь и на вид здания в целом. Будет хорошо, если вы будете использовать только одинаковые материалы для кровли, чтобы сохранить архитектурный стиль. Для изготовления гаражного навеса своими руками возьмите на заметку все полезные рекомендации из этой статьи.

Материалы

Навесы для автомобиля можно заказать готовые или построить самостоятельно. Для строительства своими руками лучше всего подходит дерево и металл.

Деревянные навесы для гаража

Работа с деревом не требует привлечения дополнительного оборудования, достаточно бытовых инструментов. Вертикальные стойки и обвязку по периметру изготавливают из бруса 150*150, 100*100 мм, оцилиндрованного бревна сечением в диаметре 150-200 мм, стволов деревьев. Стропильную систему устраивают из обрезной доски 150*40 мм, что регламентируется нормативами СНиП.

Дерево плохо переносит сырость, гниет, его поражают грибки, мелкие насекомые, грызуны, поэтому конструкции не считаются долговечными. Продлить срок службы поможет обработка деревянного каркаса антисептиками, противопожарными растворами, грунтовка и нанесение стойкого к атмосферным воздействиям финишного защитного слоя.

Автостоянка из дерева с профилированной поликарбонатной крышей

Металлические навесы для гаража

Для изготовления конструкции потребуется сварочное оборудование и навыки работы на нем. Для каркаса используют круглую, в диаметре 50-150 мм, или профильную трубу с ребром 60*60, 80*80, 100*100 мм – в зависимости от размеров пристройки, выбора кровельного материала и расчета нагрузок на опоры, толщина стенки 2-3 мм. Крыша представляет собой комплекс ферм, сваренных из профтрубы 20*40, 25*50, 40* 60 мм.

Металлические изделия подвержены коррозии, поэтому готовый каркас необходимо зачистить щеткой, абразивами, промыть растворителем, загрунтовать и покрасить.

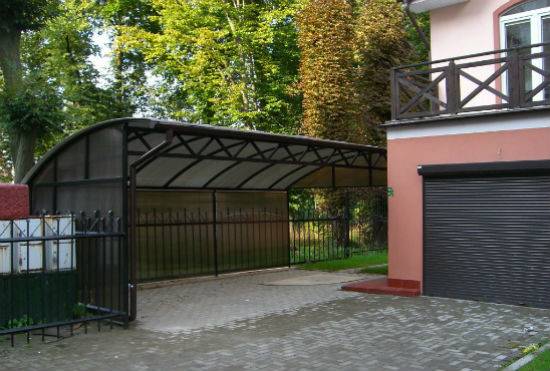

Арочная ассиметричная постройка возле забора, идея позволяет задействовать с пользой узкое пространство между гаражом и оградой

Виды навесов из профнастила

При использовании оцинкованных листов можно изготовить конструкцию практически любой формы. Однако чаще всего используются такие конструкции:

Односкатные навесы из профнастила. Самый простой вид, который чаще всего используется при самостоятельном изготовлении. Такая конструкция может стоять отдельно или опираться на стену постройки

Однако при изготовлении односкатного навеса из профнастила крайне важно правильно рассчитать оптимальный уровень наклона. Если не соблюсти данный показатель, снег будет задерживаться на постройке, и может стать причиной механического повреждения легкого каркаса.. Односкатный навес

Односкатный навес

Двускатный навес. Данный вариант оптимально подходит для покрытия площадок, которые имеют значительную площадь. При постройке сооружения рекомендуется использование металлических профилей с ребрами жесткости для усиления конструкции. Это гарантирует равномерное распределение нагрузки, чтобы предотвратить механические повреждения отдельных участков.

Двускатная конструкция

Арочный навес из профнастила. Выполнение такой конструкции является наиболее сложной задачей, поэтому самостоятельно без специальных навыков сделать ее будет проблематично. Особенностью такой конструкции является использование изогнутых прогонов верхних элементов каркаса. Именно на них монтируются листы профнастила.

Арочный навес

Для изготовления арочного навеса используется специальное оборудование, поэтому лучше нанять профессионалов. Однако выбор именно такого варианта конструкции позволяет изготовить современный и изысканный навес, который украсит приусадебный участок.

Пошаговая инструкция сборки козырька своими руками

Приступая к возведению козырька над гаражом своими собственными руками, следует сначала точно представлять этапы строительства

Поэтому, для красивого и хорошего результата работы, важно заранее определиться с материалом, замерить свои гаражные ворота, составить эскиз, а только потом приступать к монтажу

Важно помнить о некоторых нюансах:

желательно, чтобы свес отступал не менее, чем на 60 сантиметров от стены;
по бокам свес должен быть шире как минимум на 20-30 сантиметров, чем проем ворот;
чтобы вода стекала, а снег естественно осыпался, уклон навеса нужен не меньше 15 градусов.

Расчет материалов и подготовка инструмента

Если важна красота козырька, то материалы приобретаются с запасом. Рекомендуется покупать в 1,5 раза больше необходимого, чтобы не было проблем с испорченными листами, и удалось собрать навес с минимальным количеством стыков.

В работе потребуется инструмент:

для замера: рулетка, линейка, уровень;
перфоратор, шуруповерт, болгарка с отрезными кругами (для выбранного материала);
сварочный аппарат — для работы с металлом;
молоток, ножовка, гвозди, саморезы — для работы с деревянными стропилами.

Выбор каркаса и кровельного материала

Так как конструкция каркаса контактирует с внешней средой, то важно крепить ее надежно. Стропила (из металла или дерева) желательно покрасить или покрыть лаком, чтобы защититься от гниения и коррозии по прошествии нескольких холодных сезонов

Деревянный остов дешевле и проще. Он выдержит нагрузку от шифера, металла или черепицы. С металлическими стропилами сочетается поликарбонат, профлист, минеральное стекло.

Сборка каркаса

Каркас рассчитывается от веса материала, с запасом для скапливающхся твердых осадков или листьев. Иногда монтируются уголки креплений только с двух сторон от ворот. Но для жесткости конструкции или в сложных проектах ставят дополнительные крепления в центре.

Монтажные работы

Когда выбран материал, составлен план работ, а необходимый инструмент под рукой, можно последовательно приступать к монтажу козырька над гаражными воротами.

Установка

Первым делом собираются несущие балки. Можно собрать каркас на земле, а потом крепить к стене. Некоторые сразу возводят конструкцию над воротами.

Сначала собираются уголки, которые будут крепиться слева и справа от ворот гаража.
Закладываются опоры в центральной части, если это предполагает проект. Уголки укрепляются поперечными распорками.
Между стропилами собирается каркасная часть. Сначала несущие уголки соединяются продольным металлическим профилем или деревянным брусом

Потом собираются поперечные балки, для жесткости.
Важно помнить, что помимо выдерживания шага поперечных перекрытий (для шифера и металла рекомендуется не больше 40 сантиметров пролетов), для последующего легкого покрытия карбонатом или стеклом вначале каркас закрывается листовым материалом (дерево, пластик).
Готовятся отверстия для крепления материала скатов и каркаса к стене.
Металл или дерево красятся, покрываются лаком или краской.
Конструкция поднимается и крепится к стене с воротами гаража.
Сверху укладывается кровельный материал.

Иногда нужны дополнительные этапы. Но они индивидуальны и направлены на улучшение внешнего вида. А дизайнерские, кованые козырьки, как правило, сразу готовы к монтажу, и просто закрепляются на стене.

Как варить навес и собирать его

Монтаж навеса с использованием воротка

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку навеса с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас навеса можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

Материалы для изготовления каркаса и кровли

На начальном этапе важно определиться с вопросом, из чего будет изготовлено изделие.

Традиционно применяют профилированный металл, алюминиевые трубки или деревянный брус.

Для формирования железной основы нужно умение работать со сварочным аппаратом.
Деревянный каркас отличается сравнительно коротким сроком эксплуатации.

Для кровельных работ несложно использовать поликарбонат, шифер, металлочерепицу, профильное железо, стекло, ондулин.

Подбор строительных материалов следует делать, опираясь на дизайн здания, а так же финансовых возможностей, наличия инструмента и профессиональных навыков мастера.

Разновидность применяемой кровли зависит и от формы козырька. Для арочных или фигурных шатровых конструкций оптимальным вариантом станет гибкая кровля.

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить настил простой формы из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. В наши дни распространено применение поликарбонатных листов или металлического профнастила для изготовления кровли навеса. Помимо этого никто не отменял шифер, а также можно использовать листы из полимера. Выбор за Вами. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

Как сделать козырёк над воротами гаража своими руками? Чертеж инструкции
