Как выбрать короба для вентиляции пластиковые

Особенности монтажа пластикового короба для вытяжки

Монтаж пластикового короба легко выполнить самостоятельно, без привлечения специалистов. Однако для эффективной работы системы, лучше воспользоваться услугами профессионалов

При выполнении монтажа важно соблюдать определенные правила. Во-первых, чтобы система вентиляции работала с максимальной производительностью, протяженность участка воздуховода должна быть минимальной

Оптимальным считается расстояние не более 3 м. Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него.

Наиболее часто встречающимся вариантом является кухня с вентиляционным коробом в углу, фото наглядно это демонстрируют. Здесь целесообразно размещать вытяжку вблизи канала, что избавит от установки длинных воздушных магистралей и уменьшит потери мощности вытяжного устройства.

Во-вторых, чтобы не создавать чрезмерное аэродинамическое сопротивление внутри системы желательно использовать минимальное количество фасонных элементов для изменения направления движения воздушного потока. Чем больше на участке будет установлено колен на 90º, тем выше будет сопротивление в системе, что создаст дополнительный шум при работе вытяжного устройства. Это также приведет к чрезмерному накоплению жира и пыли на внутренней поверхности воздушного короба.

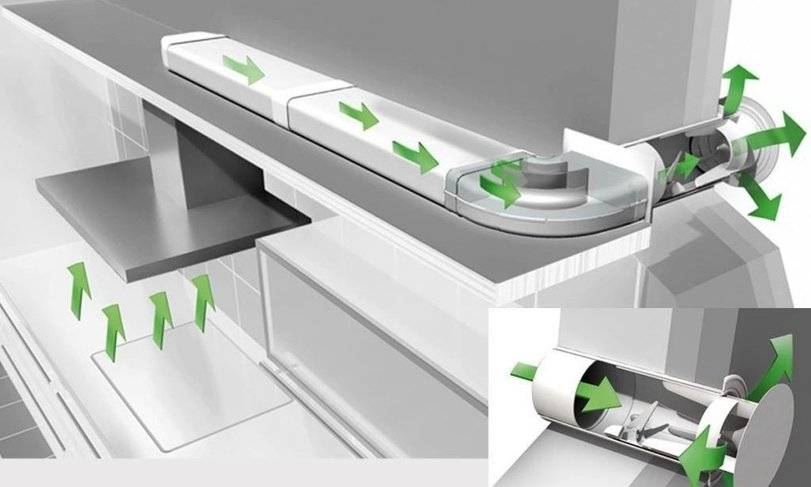

Схема интеграции вытяжки с системой вентиляции помещения

Следует помнить, что полимерные короба обладают низкой степенью огнестойкости. Изделия способны выдерживать температуру не более 50ºС. Поэтому, если необходимо монтировать воздуховод вблизи стояка отопления или другого источника тепла, следует проложить между ними теплоизоляцию, чтобы исключить необратимую деформацию пластика.

Участки полимерного воздуховода от вытяжки до вентиляционного канала могут закрепляться разными вариантами. Это зависит от их расположения относительно стен, потолка и шкафов. Здесь следует учитывать все нюансы, чтобы избежать появления шума от вибраций, деформации и провисания вентиляционного короба с возможной его разгерметизацией.

Пластиковый короб, который располагается внутри кухонных шкафов, крепится к их задней стенке при помощи хомутов. Места прохождения короба через стенки фиксируются при помощи пенополистирольных или пенопластовых вставок, что препятствует возникновению шума при работе системы.

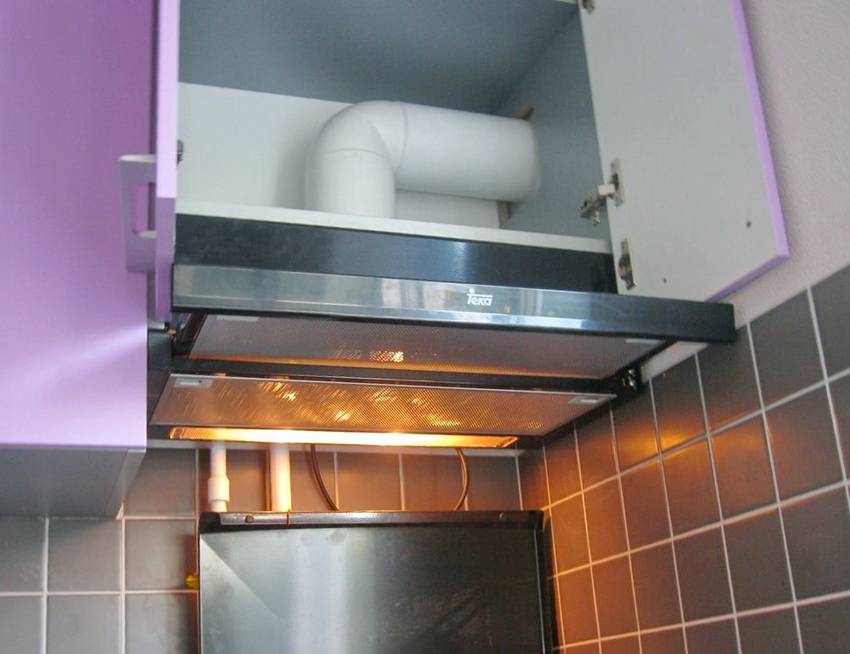

Пластиковый воздуховод смонтированный внутри кухонного шкафчика

Если воздуховод располагается над шкафами, его фиксация выполняется при помощи специальных держателей или маленьких саморезов по дереву. Крепление изделия к потолку или стене происходит с помощью держателей, располагаемых на расстоянии 1 м друг от друга. Фиксация осуществляется с использованием специальных хомутов, которые подбираются по размеру и форме вентиляционного короба.

Если вентиляционный короб будет закрыт подвесным или натяжным потолком, его следует надежно закрепить без учета визуального восприятия внешнего вида конструкции и проверить надежность системы крепления при максимальной работе вытяжки.

Пластиковые воздуховоды в квартире не только удобны, но их можно стильно обыграть, создав уникальный дизайн

Пластиковые воздуховоды являются удачным решением для обустройства надежной, высокоэффективной системы приточной вентиляции в доме или квартире. А правильно подобранная фурнитура, крепежи и герметик придают конструкции не только привлекательный внешний вид, но и существенно продлевают срок службы системы.

Выбор элементов и расчеты пластиковой вентсистемы

Пластиковая вентиляция имеет несколько неоспоримых преимуществ: широкий набор комплектующих, легкость сборки, хорошие технические характеристики. Все эти качества в полной мере проявятся только в случае правильной сборки.

Прежде чем приступить непосредственно к монтажу, необходимо составить проект воздуховодной сети,  определить, какие комплектующие потребуются.

• пластиковый вентканал;
• клапан обратной тяги;
• детали для соединения труб;
• решетки и заглушки;
• дополнительное оборудование.

Подбор комплектующих зависит от заданной мощности системы и схемы размещения. Количество, диаметр, сечение воздуховодов можно рассчитать при помощи специализированной компьютерной программы или обратиться для этого к специалисту.

При составлении схемы важно определиться с тем, какие  пластиковые фасонные элементы потребуются. Пластиковые трубы для вытяжки на кухне  дополнительно комплектуются фитингами в случае, когда предусмотрен отвод вытяжки в общедомовую систему или на улицу. Рециркуляционные модели прокладки воздуховода не требуют

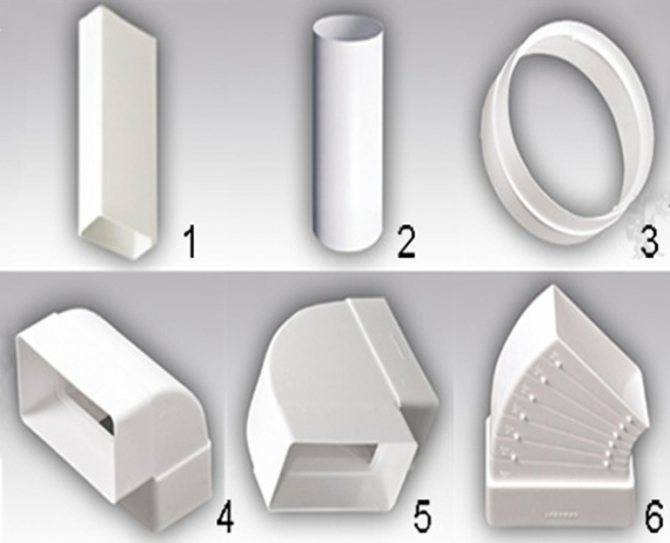

По виду и функционалу фасонных элементов выделяют:

Рециркуляционные модели прокладки воздуховода не требуют. По виду и функционалу фасонных элементов выделяют:

• короткие прямые отрезки (муфты);
• переходники;
• отводы;
• утки;
• тройники.

Переходники используются при соединении деталей, отличающихся по диаметру. Внешне напоминают  усеченный конус (для труб округлого вида) или пирамиду (для прямоугольных изделий).

Можно подобрать переходы с боковым смещением, постепенным увеличением или уменьшением диаметра для установки вентиляционной системы сложной формы.

Отвод применяется, когда возникает потребность в изменении направления течения воздуха под прямым углом.

Обратный клапан состоит из контура с лепестком, обеспечивающим движение воздуха только в одном направлении. Позволяет предотвратить попадание холодного воздуха в вытяжной канал.

Декоративные вентиляционные решетки закрывают отверстия каналов и защищают от попадания внутрь мелкого мусора, насекомых, улучшают внешний вид.

Тройники используются для создания сложных разветвлений в системе вентиляции, есть модели, позволяющие соединить части, имеющие разный диаметр канала.

Собирая воздухопровод, важно помнить о низкой термостойкости пластика и не подсоединять нагревательные элементы (калориферы и рекуператоры)

Габаритные характеристики

Для обеспечения единства стиля необходимо правильно подобрать размер короба для вытяжки. Обычно эти параметры стандартны, а ширина, глубина и высота соотносятся как 500х280х650мм. При необходимости эти минимальные значения пропорционально увеличивают.

При расчете требуемой глубины короба исходят из габаритов самого вытяжного оборудования. Некоторые хозяйки предпочитают хранить в таком навесном шкафу некоторые кухонные приспособления. Данное требование учитывается в расчете глубины. Дополнительные миллиметры могут потребоваться для обеспечения сочетания конструкции с другими элементами гарнитура.

Производители пластиковых воздуховодов

Среди компаний, занимающихся производством пластиковых узлов для вентиляционных систем, можно выделить несколько. Все они представлены на российском рынке и пользуются заслуженной популярностью у потребителя.

Systemair

Группа компаний с головным офисом в Швейцарии. Основная масса изделий на российском рынке реализуется в Санкт-Петербурге и Ленинградской области.

Гордость компании – экологически чистое производство. Продукция отличается качеством и надежностью.

«Арктос»

Российская компания, основанная в 1998 г. Занимается производством оборудования для систем кондиционирования и вентиляции. Имеет 2 крупных завода – в Москве и Санкт-Петербурге, собственную лабораторию акустики и аэродинамики.

Продукция «Арктоса» продается в строительных магазинах. Приемлемые цены и качество изделий выгодно отличают воздуховоды этой марки от других.

VTS Clima

Польская компания, имеющая 54 представительства в 15 странах. Производит весь спектр узлов и элементов для гибких систем вентиляции.

Изделия VTS Clima продаются с гарантией 3 года. Их надежность и неизменное качество позволили заслужить доверие покупателей не только на российском рынке, но и в СНГ.

Источники

• https://vent-vozduh.ru/estestvennaya-ventilyatsiya/plastikovye-vozduhovody.html
• https://m-strana.ru/articles/plastikovye-vozdukhovody-dlya-ventilyatsii/
• https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html
• https://stroychik.ru/ventilyaciya/plastikovye-vozduhovody

Преимущества и недостатки воздуховодов из пластика

Оборудование из пластика для вентиляции, по сравнению с аналогами из металла, издает намного меньше шума. Чем меньше в конструкции будет стыков, тем лучше. Пластиковые вентиляционные конструкции обладают небольшой массой, что позволяет их легко перевозить в нужное место и монтировать самостоятельно. Во время установки, трубы необходимо обрабатывать раствором антистатика, чтобы пыль, содержащаяся в воздухе, не притягивалась к материалу.

Очистка вытяжных систем из пластика – трудоемкая и дорогостоящая процедура, поэтому изначальная обработка антистатиком снижает необходимость этого процесса. Помимо этого, такой подход позволяет сохранить внутреннюю поверхность труб максимально гладкой, что практически исключает потери при трении. Пластик используется в широком температурном диапазоне от -40 до +90 градусов по Цельсию, что позволяет использовать его для отведения горячих воздушных потоков.

Как и любые другие изделия, вентиляционные трубы из пластика имеют свои недостатки. К ним стоит отнести довольно трудоемкий процесс монтажа в коттеджах, оснащенных паровой защитой, и низкий показатель огнестойкости. В том случае, если система была собрана грамотно и качественно, вентиляционные трубы из пластика будут долго работать и обеспечивать идеальную работу системы вентиляции.

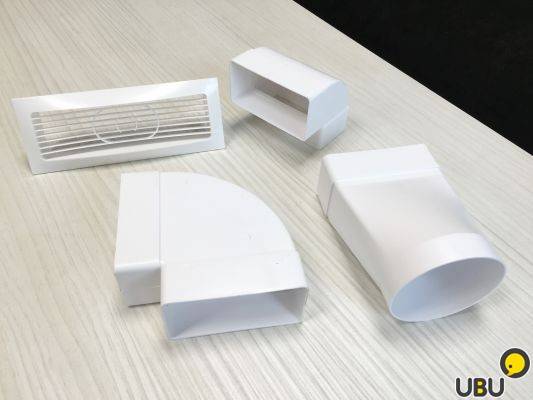

Пластиковый вентиляционный короб: детали конструкции

Для установки среди различных углов, поворотов и других особенностей кухни, производители предусмотрели кроме основного воздуховода (трубы), множество дополнительных деталей, позволяющих маневрировать при монтаже короба.

Важная деталь из них – это поворот (их еще называют коленом), изготавливаются они на 45 градусов, реже встречаются на 90. При этом они могут быть угольными или округлыми, благодаря им можно изменить направление конструкции в нужном месте.

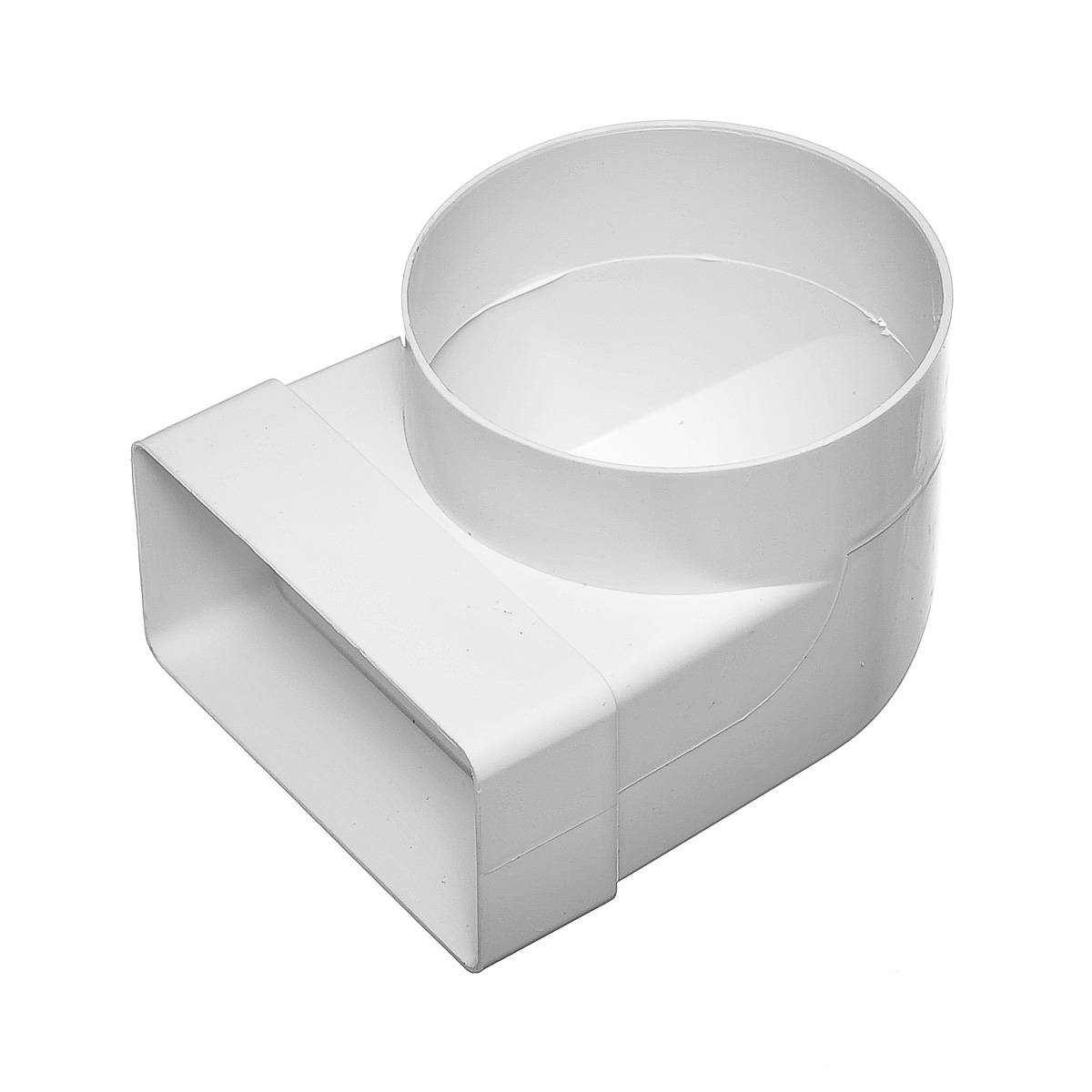

Переходники. они позволяют произвести соединение круглых и квадратных профилей. Часто бывает такое, что нужно квадратный воздуховод соединить с круглой выходной воронкой на вытяжке, в этом случае и используют переходник. Также он позволяет соединять воздуховоды разного диаметра и размера сечения квадратных и прямоугольных моделей.

Р азмеры пластикового короба для вытяжки (прямоугольного) следующие: самые маленькие 50 мм на 100 мм. Самые большие 200 мм на 400 мм.

Соединители. Когда не хватает длины одного воздуховода до вентиляционной шахты, используют дополнительный(ые), чтобы их собрать воедино, как раз и используют соединители. Они бывают, как и переходники для соединения труб, разного диаметра и разного профиля..

Тройник .Используется реже в домашних условиях, так как обычно его применяют для подсоединения к главному воздуховоду двух и более вытяжек.

Обратный клапан – позволяет предотвращать затягивание в квартиру воздух из вентиляционной шахты. Она пропускает воздух только в одном направлении. Когда вытяжка выключена и срабатывает обратная тяга, она плотно перекрывает выход в шахту.

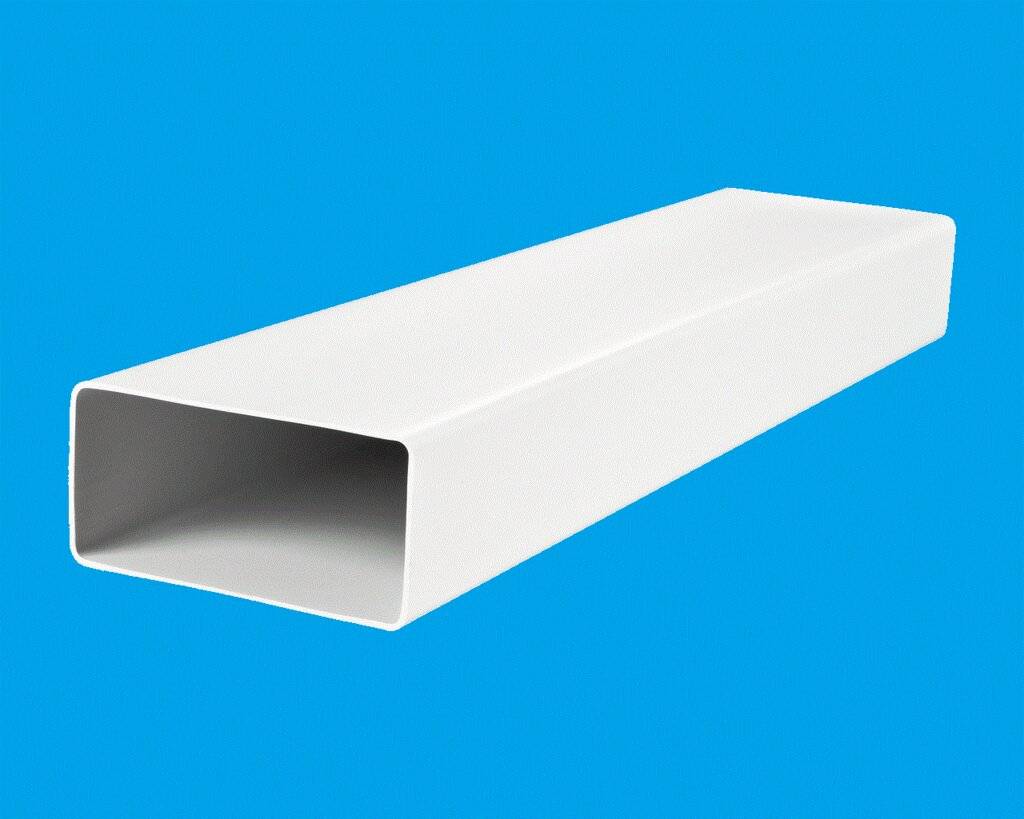

Вентиляционный короб пластиковый прямоугольный, квадратный или круглый – все они нуждаются еще в решетке соединителе. Она крепится поверх отверстия в шахту, на которую и фиксируется в дальнейшем вся остальная конструкция короба.

Кроме этого понадобятся крепежные элементы, количество их зависит от того сколько будет соединений во всей выводящей системе.

Особенности выбора полимерного вентиляционного короба для вентиляции

Перед тем как купить пластиковые короба для вентиляции, следует определиться с назначением, видом и мощностью системы вентиляции. Полимерные воздуховоды подбираются на основании мощности вытяжки, специфики планировки и дизайна помещения. Эффективность работы всей системы зависит не только от правильного проведения монтажа с соблюдением всех основных критериев, но и от верного выбора площади поперечного сечения и формы канала.

Сечение трубы для пластикового короба подбирается на основании максимального объема загрязненного воздуха, который должен пройти через систему со скоростью 3-7 м/с. Данная величина должна быть равной или немного превышать размер выходного патрубка вытяжки.

Схема размеров пластикового короба для вытяжки

Если сечение подобрано слишком большое, работающая система вентиляции будет создавать лишний гул. К тому же это приведет к нецелесообразному денежному вложению и трудоемкости монтажных работ.

В случае маленького сечения воздуховода производительность вытяжки будет снижена, благодаря возрастающей нагрузки на механизм. Это приведет к уменьшению циклов воздухообмена в помещении, возникновению вибрации в системе и увеличению затрат электроэнергии.

Выбор формы вентиляционного короба зависит от личных предпочтений и дизайна кухни.

Установка короба

Монтажные работы

Остановив свой выбор на вытяжном пластиковом коробе, необходимо провести определенные подготовительные работы для его установки.

К ним можно отнести:

1. Составление проекта воздуховода.
2. Выбор и закупку материала.
3. Подготовку инструмента.

Составление проекта

Изготовление проекта такой несложной конструкции, как воздуховод, не составит большого труда. Для этого хватит 1-2 листов бумаги и 20-30 минут времени.

Рисуется схема прохождения воздушной магистрали, на которой учитывается:

• метраж каждого вида канала;
• количество и вид колен, соединителей, переходов и тройников;
• вид и размер настенной пластины;
• количество держателей и крепежного материала.

После определения потребности материала можно приступать к покупке.

Закупка материала

Несмотря на то, что строительные магазины располагают большим выбором товара, далеко не во всех можно приобрести полный перечень необходимого. Цены на совершенно одинаковые изделия могут довольно сильно отличаются. Поэтому, рекомендуется перед походом за товаром внимательно ознакомиться с сайтами магазинов города. Это позволит сэкономить время и деньги.

Выбор и покупка

Приобретать следует комплект изделий одного производителя. В этом случае, дополнительные элементы и вентиляционные пластиковые короба размеры имеют наиболее соответствующие друг другу размеры.

При приобретении материала стоит обратить внимание на такие нюансы:

• наличия сертификата качества на товар;
• отсутствие механических повреждений на изделиях;
• геометрическую правильность форм коробов и комплектующих;

Инструменты

Даже такая простая работа, как установка пластикового короба для вентиляции, требует наличия минимального набора инструментов.

Необходимые инструменты

В этот набор входят:

• перфоратор;
• ножовка по металлу;
• рулетка;
• строительный уровень;
• маркер или карандаш.

Подготовив и проверив исправность инструмента, можно приступать к монтажу воздуховода.

Монтаж вентиляционного пластикового короба

Воздушную магистраль можно разместить 2 способами. Самым распространенным является ее укладка на мебель. Если монтаж происходит на кухне, то воздуховод просто укладывается на подвесные шкафы. Свободный ход соединений позволяет точно отрегулировать размеры пластикового короба для вытяжки.

Если укладка короба на мебель невозможна, то проводится его прокладка по стенам или потолку.

В этом случае порядок действий следующий:

• на вытяжку устанавливается соответствующий пластиковый переход;
• на стене закрепляется настенная пластина;
• отмеряется и отпиливается вертикальный фрагмент короба с учетом его крепления в пазах верхнего и нижнего переходов;
• вертикальный отрезок короба вставляется в вытяжку, на него крепится угол;
• отмеряются, выпиливаются и соединяются муфтами (если секций несколько) горизонтальные фрагменты воздуховода;
• после подгонки одного горизонтального прогона, проводится его закрепление на поверхности с помощью держателей;
• изготавливается следующий прогон воздушного канала, вставляется в пластиковый угол и крепится держателями;
• воздуховод вставляется в настенную пластину.

Работа окончена. Теперь помещение будет избавлено от запахов и сырости.

Нюансы маскировки коммуникаций

Открытые газовые трубы и вентиля смотрятся не очень красиво. Это можно исправить, уложив их в декоративный кожух. В строительных магазинах есть много вариантов данных элементов.

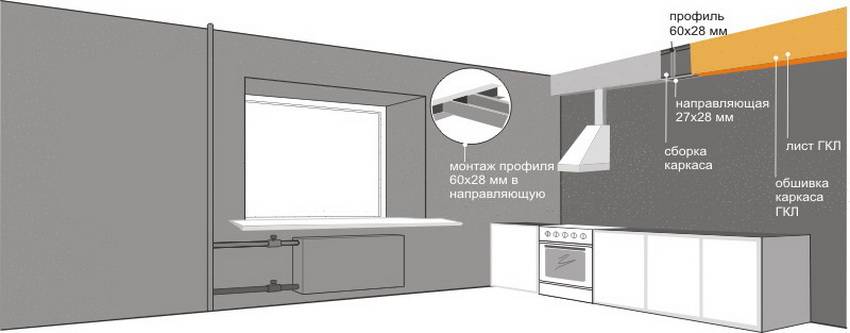

Второй вариант — изготовить короб из гипсокартона. Изготавливается он по размерам труб и других элементов коммуникационной системы. Наружные стенки коробов оформляются под цвет мебели или стен кухни.

Выбирая вариант, как закрыть отопительное оборудование, следует помнить, что газовый котел и коммуникации должны оставаться в свободном доступе, если понадобится их ремонт или проверка рабочего состояния.

Расположение и особенности монтажа пластиковых систем

Для начала нужно составить схему будущей вентиляции. В составе обязательно должна быть вытяжка, вытяжные каналы с отверстиями для удаления конденсата. На протяженных участках лучше установить дополнительные вентиляторы для лучшего напора. Обозначьте места монтажа обратных клапанов.

Для работы подготовьте следующие инструменты:

• кисть для герметика;
• бокорезы;
• перчатки;
• хомуты;
• карандаш;
• ножовка или острый нож;
• рулетка.

Монтаж пластиковой вентиляции проходит в таком порядке:

1. Рассчитайте длину и диаметр каналов, количество выходных отверстий и связующих элементов. Подгоняем длину венткоробов, нарезав их ножовкой.
2. Обязательно обработайте места среза наждачкой для удаления заусениц и неровностей.
3. Соединять трубы можно при помощи специальных элементов или, надев один элемент на другой на 5 см длины. Места стыковки смазываем силиконовым герметиком.
4. Подсоединяем трубу к вентканалу в стене.
5. Проверяем герметичность всей конструкции. Для этого подключаем мощный вентилятор и проверяем все стыки на предмет утечек, а также правильность работы обратных клапанов.

При сборке сложной разветвленной системы все элементы собираются в единую конструкцию на полу, а затем подключаются к общей вентиляционной сети. Если нужно объединять пластиковые и металлические трубы, используются специальные переходники.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

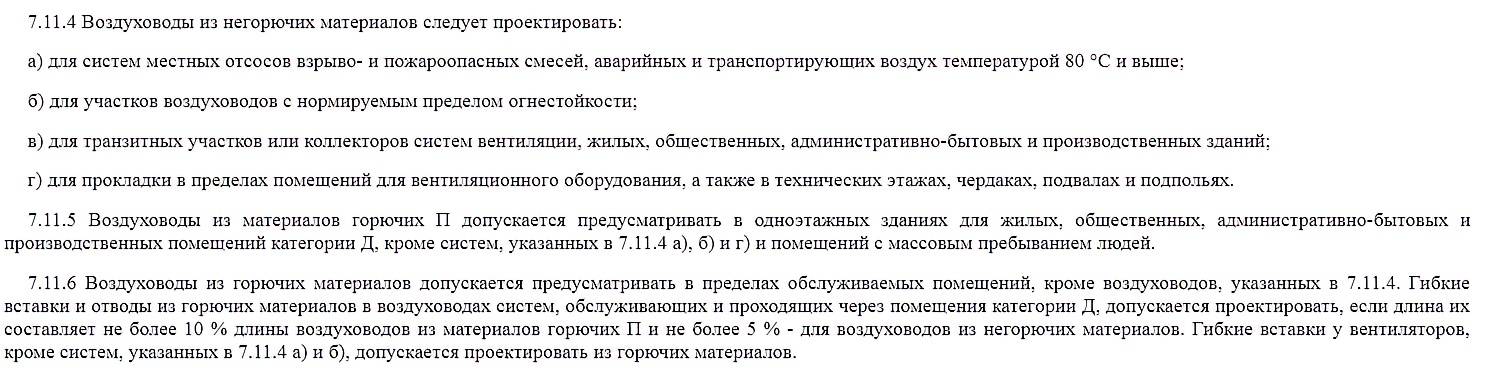

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.
  Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии.
  Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

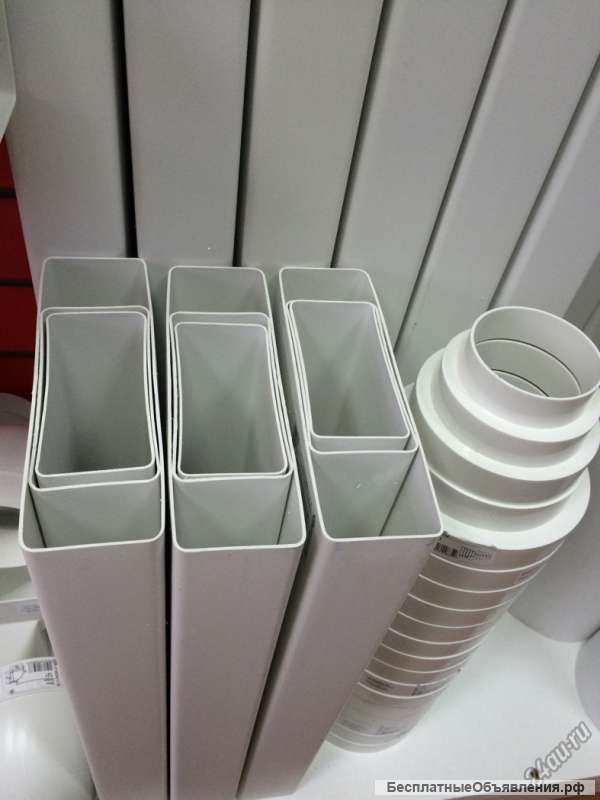

Виды вентиляционных коробов из ПВХ

Вентиляционные короба из поливинилхлорида производятся в круглом, прямоугольном и квадратном сечении.

Каждый из них имеет свои особенности:

• Короба круглого сечения более бесшумны и удобны в эксплуатации. Их легко чистить, так как на внутренних стенках не задерживаются разные механические частицы. Кроме того, для такого рода воздуховодов можно использовать вентиляторы меньшей мощности.
• Короба прямоугольного и квадратного сечения используются для обустройства вентиляционных систем большей мощности. Они позволяют обеспечить рациональное использование пространства, а еще – могут быть легко задекорированы в интерьере.

Рекомендуем ознакомиться: Роторный рекуператор

Если говорить о недостатках, то круглые воздуховоды достаточно сложно скрыть в интерьере, что не очень нравится потребителям. В то же время, квадратные и прямоугольные воздуховоды нуждаются в установке более мощного вентиляционного оборудования, а потому создаю больше шума при работе.

Размеры сечения вентиляционных коробов также бывают разные:

• Прямоугольные производятся с параметрами: 110х55 мм, 120х60 мм, 204х60 мм.
• Круглые имеют диаметр: 100 мм, 125 мм, 150 мм.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

Особенности монтажа пластикового вентиляционного короба

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку. Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:

• максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
• использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;
• отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
• удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
• согласно разработанной схеме собирается вытяжной короб.

Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.

Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.

Элементы пластикового короба для вытяжки

Размеры

Размеры короба для вытяжки должны быть такими, чтобы обеспечить необходимую пропускную способность откачки воздушных масс. Чтобы снизить сопротивление внутренней поверхности, используют круглые конструкции. Стандартные диаметры для бытовых целей бывают 80 мм, 100 мм, 125 мм, 150 мм, а для промышленных — от 200 мм.

Прямоугольные короба изготавливаются со следующими размерами:

• 110х55 мм;
• 120х60 мм;
• 204х60 мм.

Выпускаются переходники с круглого сечения короба на прямоугольное с такими размерами:

• с диаметра 100 мм на 110х55 мм;
• с сечения 100 мм на 120х60 мм;
• с диаметра 125 мм на 204х60 мм.

Толщины стенок вытяжной трубы от 1,5 до 4 мм. Длины одного элемента составляют от 35 до 200 мм.

Разные уровни потолка и рукав как элемент стиля

Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.

Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.

Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:

• хозяева затеяли ремонт и планируют кардинально переделать потолок;
• оформляется квартира в новостройке;
• проводится реконструкция очень старого строения;
• высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
• полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.

Сфера применения

Пластиковые короба вентиляции в стене

Согласно СНиП, воздуховоды из пластика разрешено использовать в следующих зданиях:

• административно-бытовые;
• жилые;
• общественные;
• производственные (категории Д).

К тому же эти здания должны быть малоэтажными. Запрещено прокладывать такие воздуховоды в таких частях здания:

1. подполы;
2. подвалы;
3. технические этажи;
4. чердаки.

Также не стоит устанавливать пластиковые короба, если это сулит проблемы с пожарной службой.

Известны ситуации, что, когда обнаруживалось, что элементы вентиляции выполнены из пластика, то не давалось разрешение на установку газового оборудования (котла, колонки и т. п.).

Чтобы такого не случилось, следует заблаговременно проконсультироваться с пожарным инспектором по этому поводу либо внимательно ознакомиться с нормативными документами.

И подобные запреты вводятся не зря, ведь, как уже было сказано ранее, пластик использовать опасно, если он может подвергнуться воздействию высокой температуры.

Это следует учитывать, монтируя воздуховоды поблизости от электродвигателей или нагревателей (любого рода), ведь в случае любого воспламенения такого устройства будет нанесен вред не только самой вентиляционной системе, но и всем людям в помещении.

Пластиковые короба для вентиляции — здоровый микроклимат своими руками

Пластиковые короба для вентиляции

Вентиляция является неотъемлемой частью системы жизнеобеспечения любого жилого, административного или хозяйственного здания. С помощью нее из помещений удаляется излишняя влага, углекислый газ и посторонние запахи. Вентиляция обеспечивает приток в помещение свежего воздуха, создавая комфортный микроклимат.

Вентиляционная система состоит из нескольких элементов, каждый из которых выполняет определенную задачу. Одним из этих элементов является воздуховод. Назначение воздуховода состоит в передаче воздуха от всасывающего вентилятора до вентиляционной шахты дома или на улицу. Наилучшим материалом для изготовления воздуховодов являются пластиковые короба для вентиляции. Данные изделия отлично показали себя в процессе эксплуатации вентиляционных систем в различных условиях.
