Печь для бани из кирпича

Виды

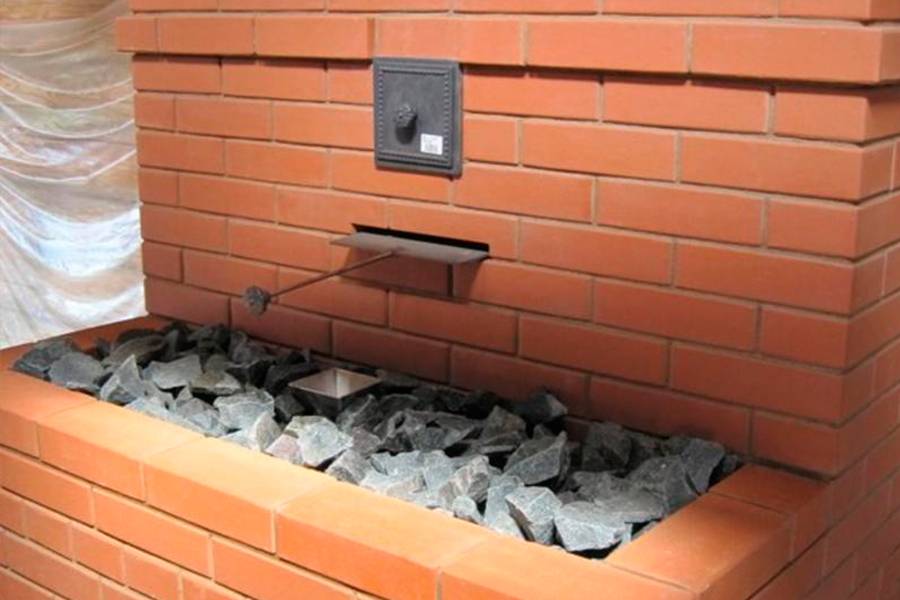

Открытые каменки

Для бань с маленькой площадью допустимо использование открытых каменок. Это отделения для камней, которые находятся наружу и лежат горкой. Их располагают над топкой. Довольно часто для камней делается специальная крышка, которую поднимают только для подачи воды.

Такая деталь помогает удержать тепло от камней после выработки необходимого количества пара. Камни находятся в открытом пространстве, что обеспечивает максимально быстрый набор нужной температуры.

Схема открытой печи-каменки из кирпича:

Закрытая каменка

Кирпичная печь для бани с закрытой каменкой оборудована окошком для подачи воды на поверхность камней. Для более быстрого нагрева помещения дверцу можно открыть.

Одним из минусов такого устройства является то, что его нужно растапливать длительное время. Но отсюда вытекает и главное достоинство: тепло остается в печи очень долго. Поэтому печи закрытого типа имеют большую популярность у мастеров и владельцев бань.

Схема закрытой печи-каменки из кирпича:

Приготовление раствора для банной печи из кирпича

1. Песок. Используется мелкозернистый (крупинки размером до 1-1,5 мм), речной, но без примесей ила. Перед замешиванием смеси песок пропускают через сито с отверстиями в 1,5 мм.
2. Глина. Перед применением ее укладывают в емкость, измельчают и, перемешивая, заливают водой с небольшим верхом. По истечении 24 часов эту смесь пропускают через сито, растирая комочки. По надобности процедуру повторяют. В итоге должна получиться масса однородной пастообразной консистенции, к которой добавляют песок. То, насколько жирная глина, определяет процент содержания песка в растворе.

1. Из глиняного раствора скатывается шарик диаметром 5 см. Берутся две дощечки из дерева: на одну укладывают этот шарик, второй — придавливают его. Плохой раствор (тощий) получается, если шарик рассыпается под давлением доски до появления трещин. Раствор считается пригодным к работе в том случае, если трещины образовались на 1/3 части шарика. Если трещины заполнили половину диаметра шарика, то раствор очень “жирный”, и требуется добавление песка.
2. Следующий способ состоит в скатывании двух таких же шариков из раствора, но один из них распластывают до лепешки диаметром 10 см. Затем их оставляют сушиться на двое-трое суток, после чего оценивают общее состояние. Если лепешка и шарик покрылись трещинами, то глиняная смесь очень жирная, а если шарик при броске с метровой высоты на поверхность из дерева не раскрошится, то ваш раствор — достаточно хорош для кладки печи.

Важно! На рынке или в магазинах можно найти уже готовую глиняную смесь для того, чтобы сложить печь для бани своими руками из кирпича. Обычно такие растворы обладают хорошими характеристиками

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

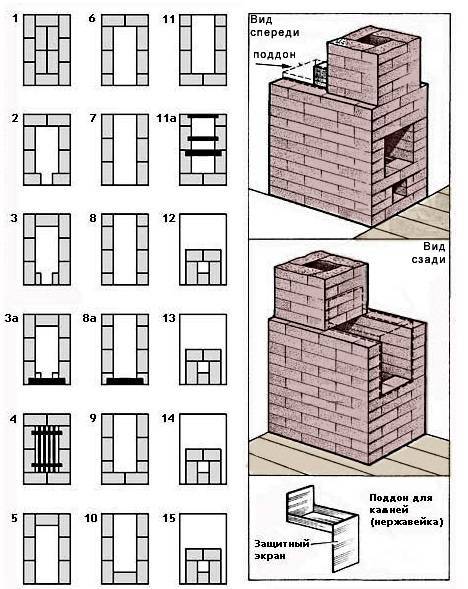

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.

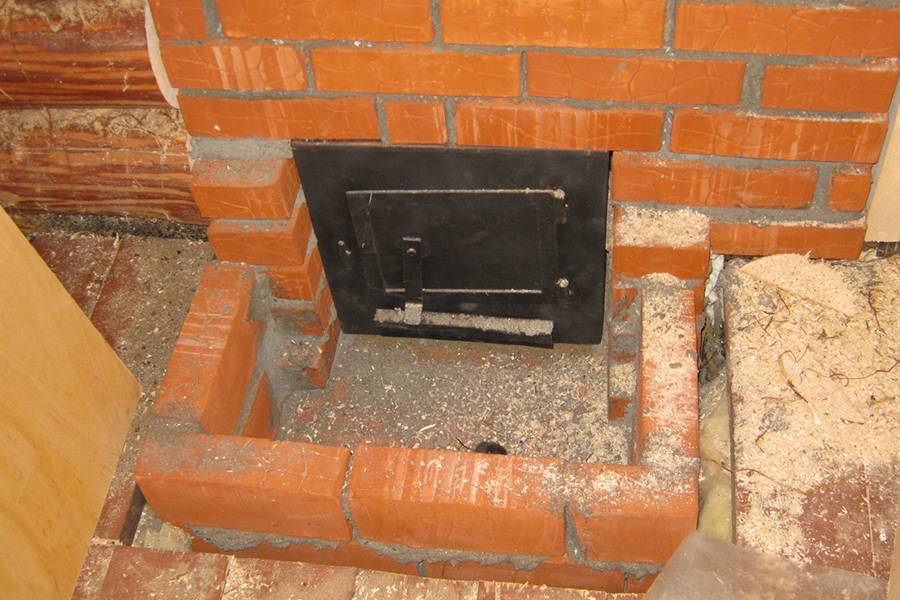

• Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
• На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Поверх пятого ряда укладываются стальные уголки для колосника.
• После этого приступают к кладке топки.
• В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
• Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
• Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
• Продолжается укладывание внешнего кирпича.
• Дверки топки перекрываются.
• Устанавливается перегородка для дымохода.
• Монтируется бак для воды.
• На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
• Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
• Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Варианты проектов

Кроме наличия топочной камеры и дымохода, все чертежи объединяет обязательное присутствие в них емкости для нагрева воды и каменка.

Простая печь с каменка для компактной баньки

Основные преимущества такой модели — небольшой размер (102 х 62 см.) и значительный объем нагреваемой воды. Ее можно полностью выложить из обычного огнеупорного кирпича, не выполняя футеровку топки. Выведенный за пределы конструкции котел позволяет максимально уменьшить размер печи. Водяной контур из труб проходит под чугунной плитой, являющейся перекрытием топки.

Высокая печь периодического действия

Ее особенности — массивная кладка и наличие отдельной закрытой камеры для камней, расположенной над кирпичным сводом топки. Котел размещен вне печи. Теплообменник в виде трубчатого змеевика встроен в верхнюю часть топки, под ее свод. Камни в этой модели намного дольше хранят и отдают тепло, чем в других, где они находятся на поверхности.

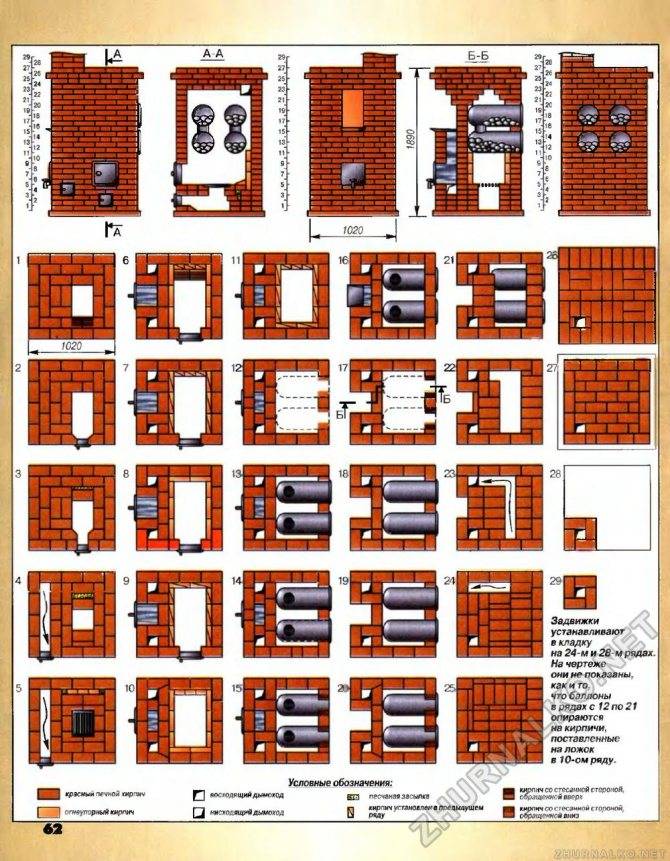

Каменка с баллонами

Высокая печь с просторной футерованной топкой, в которую встроен емкий теплообменник в виде баллонов. Засыпанные в них камни повышают температуру воды на выходе из теплообменника и позволяют ей оставаться горячей в течение нескольких часов после завершения процесса горения.

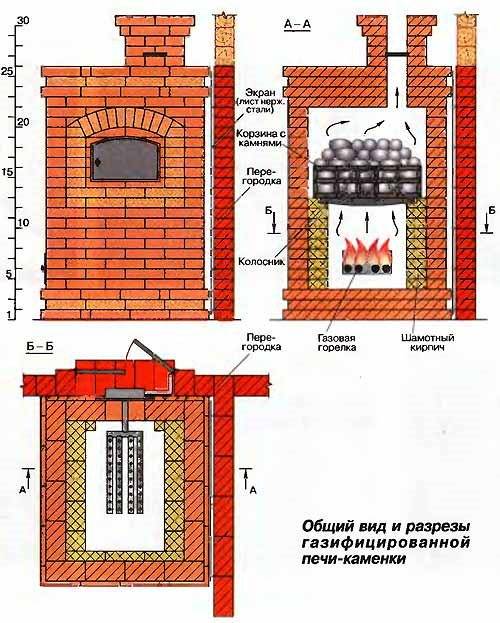

Кирпичная банная печь на газу

Отличный вариант для тех, кто предпочитает традиционный дизайн и функциональность печей из кирпича, но не хочет водиться с углем и дровами. Топку с газовыми горелками перекрывает железная корзина с грудой камней. Для нагрева воды по дну емкости можно проложить толстостенный теплообменник с трубой, выведенной к отдельно стоящей накопительной емкости.

Типы

Печное оборудование для бань можно разделить на группы зависимо от разных факторов — типа используемого топлива, материала, из которого изготовлен агрегат.

По материалу

Зависимо от материала выделяется два вида конструкций:

1. Кирпичные. Стандартные печи для русской бани. Они длительное время удерживают тепло, но долго нагреваются.
2. Металлические. Конструкции можно купить в специализированных магазинах или собрать самостоятельно. Позволяют быстро прогреть банные помещения. Металл со временем выгорает из-за воздействия высокой температуры.

Выбор печи зависит от количества свободного места в бане, финансовых возможностей, наличия отдельного основания, необходимых технических характеристик.

По типу топлива

Зависимот от типа топлива выделяется 3 вида конструкций:

1. Газовые. Наименее популярные модели, поскольку подключение к системе центрального газоснабжения не всегда доступно. Пользоваться баллонами неудобно, подключать газовое оборудование можно только специалистам с определенными разрешениями.
2. Электрические. При использовании подобного оборудования не нужно обустраивать и чистить дымоход. Можно точно регулировать температурный режим.
3. Дровяные. Работают от любого вида дров или брикетов из спрессованных опилок.

Возведение стен печи

Кладка кирпича производится согласно заранее подготовленной схеме. Инструкция, как сделать печь для бани из кирпича своими руками:

Из песка и шамотной глины готовится рабочий раствор. Особенностью кирпичных печей является использование неклассического цементного раствора, а огнеупорного состава.
Любая печь имеет четыре основных отсека: топка, зольная камера, бак для воды и дымоход. Для оптимальной работы следует предварительно пронумеровать рабочие кирпичи

Каким кирпичом обложить печь в бане, можно узнать у опытных печников.
Первый ряд материала укладывается без использования раствора.
При укладке дальнейших рядов прослойку между кирпичными рядами делают толщиной до 4мм.
Возведение внутренних перегородок ведут одновременно с кладкой наружных стен, чтобы видеть результат работы.
Каждый последующий ряд перекрывает предыдущий на 50 %, чтобы максимально укрепить места стыков.
Качество строения стен периодически проверяют при помощи строительного уровня.
Важно следить, чтобы к дымоходу была обращена гладкая сторона кирпича.
Для дверок топки и зольной камеры монтируют стальные полоски и пазы для металлической проволоки.
Для топки между нижним отделом и камерой укладывают стальной лист достаточной толщины. На данный лист будут в дальнейшем выкладываться камни для нагрева воздуха.

После окончания кладки стен монтируют массивные металлические дверцы для камер, используя поворотные крепежи на стыках.

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

    Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

• совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

  Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

• особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

  И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

• самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.





















  Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Установка топочной дверцы и кладка верхних рядов

Дверца топки крепится обычной оцинкованной проволокой, с той лишь разницей, что для одного отверстия потребуется три куска материала. Заделка и подгонка кирпича выполняется точно так же, как и в случае с установкой прочистных дверец.

При продолжении укладки уже на шестом ряду снова будет мешать старая проблема – обычные кирпичи редко соответствуют стандартам, которые учитываются при проектировании банных печей. Из-за этих, казалось бы, незаметных дефектов при укладке возникают серьезные проблемы.

Чтобы избежать их, приходится резать кирпичи на отдельные кусочки и подгонять их должным образом – только это позволит ликвидировать все ненужные в кладке отверстия.

Заключение

Перед тем, как заняться укладкой печки в бане, нужно изучить различные порядовки банных печей из кирпича и выбрать самую подходящую. Следуя при работе выбранной порядовке и соблюдая все тонкости, можно создать эффективную печь, которая обеспечит уют и комфорт в парной.

Порядок и технология кладки печи поэтапно

Устройство фундамента для печи

Работам предшествует заложение фундамента: как минимум с 10 см отступом по бокам печи, с черновой основой ниже уровня промерзания, без жесткой связки с основанием самой бани. При отсутствии возможности закладки свайного или столбчатого фундамента с готовой опорной ж/б плитой (оптимальный вариант) конструкция делается плитной, с соблюдением стандартных правил:

1. Засыпки и трамбовки 10-15 см песчаной подушки, при необходимости – поверх отсечного слоя из рубероида.
2. Засыпки бутового камня или обожженного кирпича и верхнего слоя щебня.
3. Заложения армокаркаса и заливки 10 см слоя бетона, с выводом верхнего края вровень или чуть ниже уровня пола.
4. Обязательного выравнивания площадки с помощью строительного уровня.
5. Полной выдержки 28 дней для набора фундаментом прочности перед кладкой первого ряда кирпича.

Порядок кладки печи

Полученная площадка обмазывается битумной мастикой или застилается 2 слоями рубероида и промазывается цементным раствором. Первый ряд укладывается после разметки на исключительно ровное основание. После этого последовательно:

• Выкладывается 2 сплошных ряда полнотелого кирпича (нулевой и основной).
• По выбранной порядовке выкладываются все ряды печи. Как правило, на втором формируется поддувальная камера и подверточный канал дымохода и устанавливаются обмотанные шнуром соответствующие дверцы, на третьем – они закрепляются стальными полосами или проволокой, на четвертом – поддувала перекрываются кирпичом с закладкой небольшого 0,5 см зазора. На пятом – на армированный базальтом раствор закрепляется решетка колосника, на шестом – устанавливается топка из шамота. По технологии шамотная топка выкладывается первой, на ее четвертом ряду в кирпиче заранее прорезаются отверстия для подачи вторичного воздуха. Пятый ряд топки делается сплошным, шестой – выкладывается решеткой. Топочную дверцу обычно крепят после кладки шамота, но до заложения остальных печных конструкций вокруг. Примерно на 15 ряду топка закрывается прочным перекрытием (2 сплошными рядами кирпича или специальными плитами) и поверх возводится пространство каменки.
• Проводится закладка выбранного дымохода.
• Через 1-2 дня швы кладки аккуратно расчищаются.
• Печь оставляют в покое на 5-7 дней, помещение периодически проветривается, но без создания сквозняков. После этого в течение 3-4 дней топку медленно прогревают бумагой и небольшими порциями дров. При отсутствии трещин и влаги на заслонках печь постепенно вводят в эксплантацию.

В ходе кладки соблюдается ряд обязательных требований, включая:

Предварительное 1-3 минутное смачивание кирпича в воде.
Контроль за толщиной швов в пределах 2-3 см и их сплошным заполнением раствором.
Незамедлительное удаления раствора с поверхностей кирпича и очистки швов от излишков.
Отслеживание уровня на каждом ряду

Особое внимание уделяется первому и смежным с топкой.
Обмотки печной фурнитуры асбестовым шнуром и ее привязки до застывания раствора.

Вычисление мощности в зависимости от объёма парной

Можно найти в литературе или скачать из интернета чертежи банной печи, чтобы изготовить её своими руками. Необходимо не только знать точные габариты помещения для парилки. Читайте здесь — Как сделать барную стойку — лучшие примеры и инструкции как сделать своими руками (фото + видео)

Требуется учитывать также материал, из которого она облицована, наличие окон, проёмов, поверхностей из плитки и кирпича. Нужно измерить их точную площадь.

К измеренной площади таких поверхностей следует прибавлять полтора метра в кубе к общему объёму. Именно этот объём и учитывается при выборе размера.

Необходимо конструировать таким образом, чтобы была возможность производить регулирование температурного режима.

Посмотрите еще здесь!

• Потолок с подсветкой своими руками: 85 фото лучших вариантов! Виды подсветки: споты и особенности их подключения, светодиодная подсветка, диодная подсветка, «звездное небо»

• Сборка душевой кабины своими руками: сборка поддона, подготовка и монтаж стенок, монтаж портала. Все этапы сборки с фото

• Как сделать вентиляцию своими руками — обеспечиваем свежесть в доме, создаем комфорт самостоятельно (фото + видео)

Особенности конструкции

Кирпичная печь представляет собой сооружение из нескольких элементов:

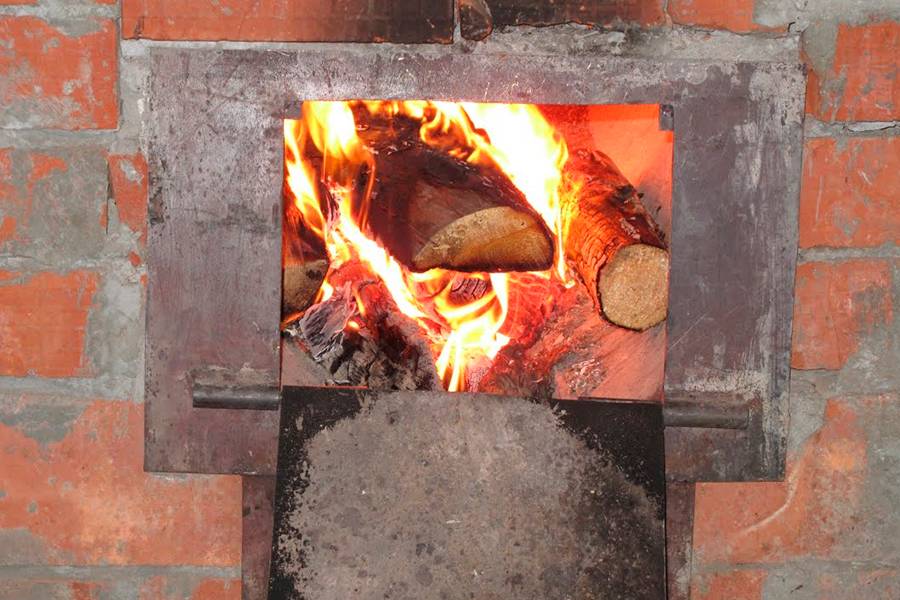

Топка

Это основной узел печи, выполненный в виде камеры для сжигания топлива;

Дымоход

Это труба для удаления газов и частиц, образующихся в процессе горения;

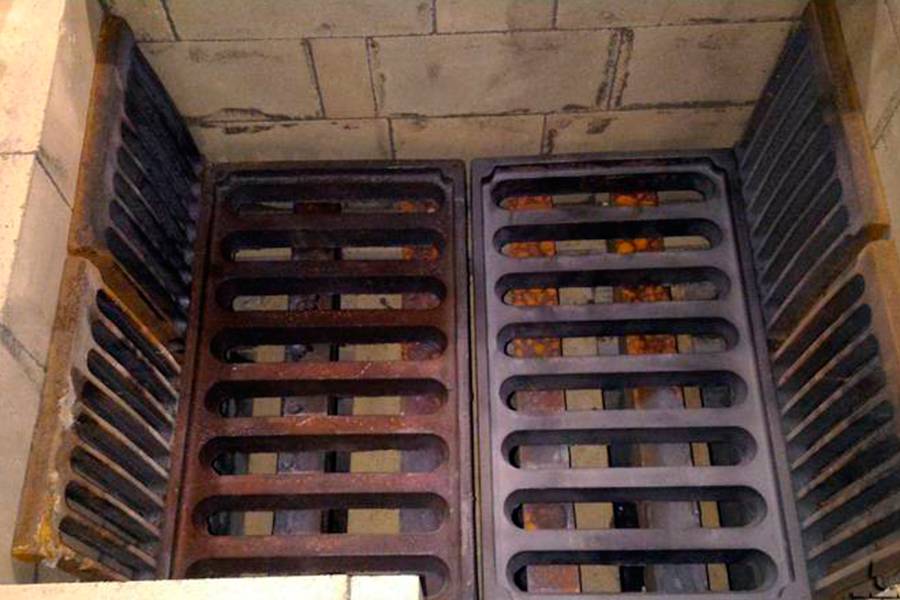

Колосник

Это чугунная или кирпичная площадка, на которую укладывают топливо;

Зольник

Камера, расположенная под топкой и соединенная с ней узкими щелями для поступления золы от сгоревшего топлива.

Перечислены только обязательные элементы.

Однако, большинство печей оснащают дополнительными узлами:

Каменка

Это собранная в непосредственной близости от топки груда камней, используемая для создания необходимого микроклимата в парной;

Бак с водой

Этот элемент встречается у большинства печей, так как позволяет решить проблему с подачей горячей воды в ходе нагрева помещения.

Это довольно общее строение, на практике встречаются довольно сложные сооружения. Кроме этого, существуют специальные правила и требования, которые обеспечивают эффективность, безопасность и долговечность сооружения.

Однако, при желании кирпичную печь для бани можно построить самостоятельно. Для сборки печи используются специальные схемы-порядовки, в которых подробно описан процесс укладки каждого ряда. Сверяясь с такой схемой, несложно построить печь своими руками, даже без опыта.

Распространенные ошибки при кладке печи для бани из кирпича своими руками

При отсутствии навыков кладочных и печных работ нарушений допускается много: неопытные работники укладывают кирпич неравномерно, с сильными отклонениями по уровню и в толщине швов. Топ грубых ошибок включает:

1. Возведение печи без фундамента или на слабом основании.
2. Кладку кирпичей «насухую», без предварительного смачивания.
3. Отсутствие перевязки изделий.
4. Жесткую связку кирпичей топки и остальных конструкций. В идеале топка «плавает», т.е. между изделиями с разным температурным расширением закладывается зазор в 5-8 мм, заполняемый базальтовым картоном или каолиновым раствором.
5. Сведение ряда над дверцами или закладку такой фурнитуры без верхнего температурного зазора.
6. Малое (менее 2-3) число рядов при заложении кирпичного сплошного основания или перекрытий.
7. Упор дымохода в стропила или несущие конструкции перекрытий.
8. Чрезмерно быстрый ввод в эксплуатацию, без медленного прогрева печи и самой бани.

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.

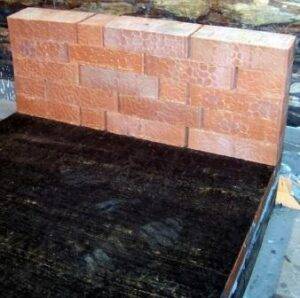

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

Нюансы выкладки банных печей

К тонкостям вкладки печи в бане относятся, например, строгое соблюдение схемы выкладки и требований правил пожарной безопасности при этом

Это очень важно, так как практически все пожары в банях происходят из-за того, что печи в них были выложены с ошибками. При этом, несмотря на то, что разрешение от пожарной службы на запуск бани в эксплуатацию не требуется, она имеет право осуществлять периодические проверки таких строений на предмет их пожарной безопасности, и в случае выявления их нарушений – налагать весьма существенные штрафы на собственников таких бань

1. Необходимо выдержать расстояние от стенки печи до сгораемых конструкций бани не менее 0,5 м. В том случае, когда это нельзя сделать по объективным причинам, рекомендуется защитить такие конструкции при помощи экрана, изготовленного из негорючих материалов.
2. Между кирпичной трубой и деревянными элементами здания также необходимо будет оставить зазор не менее 1 его диаметра.
3. Имеющуюся щель между кровлей и необходимо будет закрыть листом оцинкованной стали.
4. На полу перед печью необходимо будет уложить металлический лист, который должен будет защитить помещение от возгорания в случае падения на пол углей из топки.

Кроме того, для того, чтобы придать печи приятный внешний вид, а также защитить баню от пожара, можно её оштукатурить. При этом штукатурка очень хорошо расписывается, что придаст вашей парной некоторую изюминку интерьера.

Виды кирпичных каменок

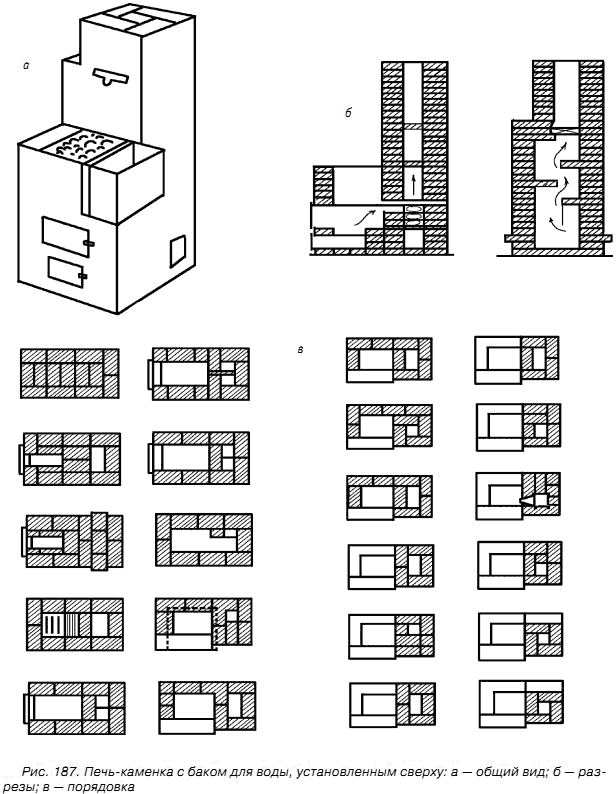

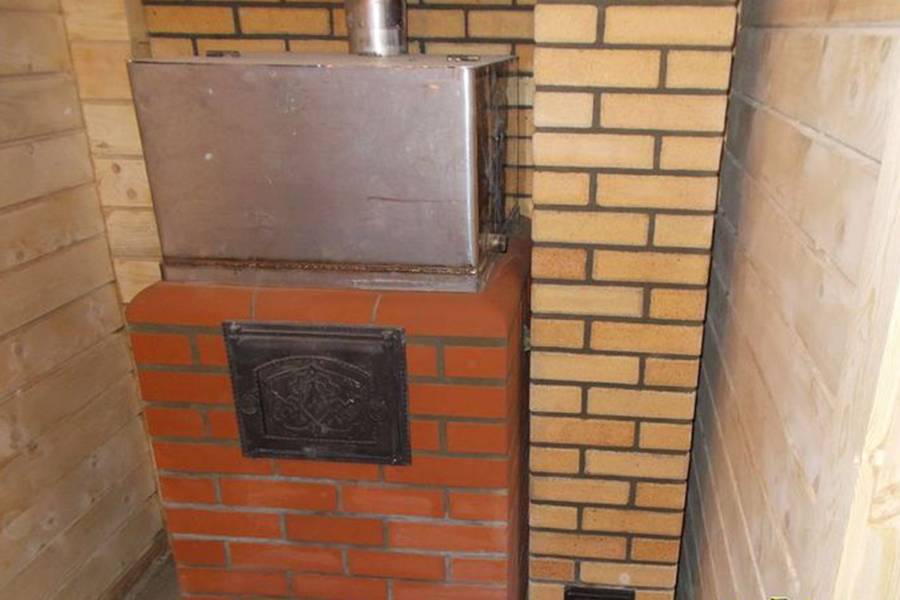

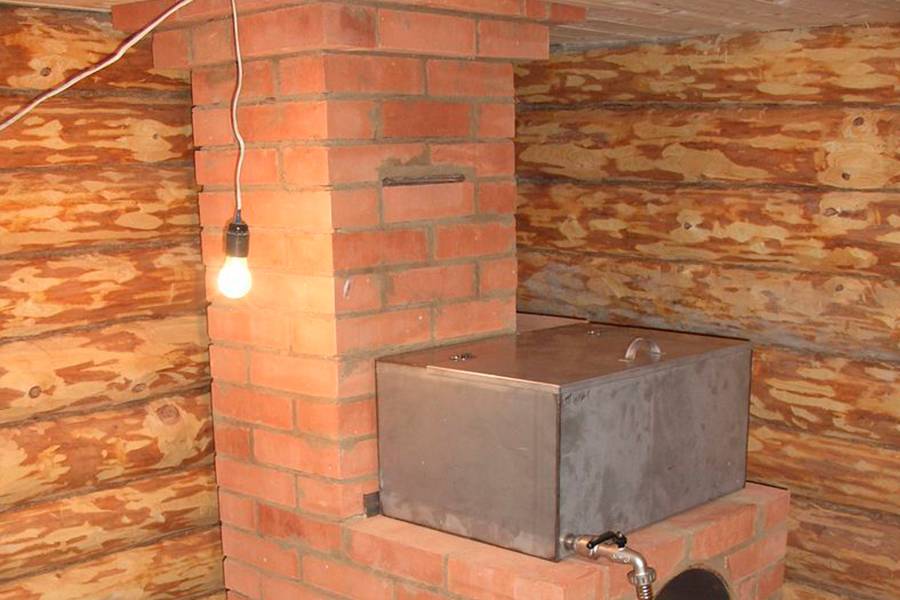

Печь-каменка с баком для воды

Печь каменка из кирпича может иметь различную конструкцию. Вариант подбирается в соответствии с габаритами бани, навыками и финансовыми возможностями владельца. Можно выделить следующие типы конструкций:

• Постоянного действия – отличаются тонкостенным строением и малым количеством камней, нагреваемых до 300-350 градусов. Работать они могут на газу или электричестве. Конструкция оснащается защитным автоматическим блоком. Ввод ее в эксплуатацию возможен лишь после получения допуска от пожарной инспекции.
• Периодического действия – выполняются толстой кладкой, камней используется много, температура их нагрева значительно выше. Хорошо удерживают тепло.
• Для твердого топлива – снабжены перегородкой, мешающей продуктам сгорания попасть в помещение.
• Компактная кирпичная печка для маленькой бани своими руками может быть выполнена в нескольких вариантах. Самый простой способ – сделать ее из печи-прачки. В бак вместо жидкости кладутся камешки. Топка при этом получается тонкостенной. Проблему можно решить обкладкой кирпичами.
• Конструкция с двойными стенками и баком для воды. Его можно поставить сверху (на плиту) или снизу (торцевой частью к топке).
• Можно делать печь без водонагревателя. Перегородка в таком случае сооружается из чугунного котелка. Камни в такой конструкции нагреваются быстро. Топливник обкладывается огнеупорными блоками.

Некоторые конструкции предусматривают наличие емкости для подогрева воды, другие – нет. Выбор зависит от наличия горячего водоснабжения и предпочтений хозяина

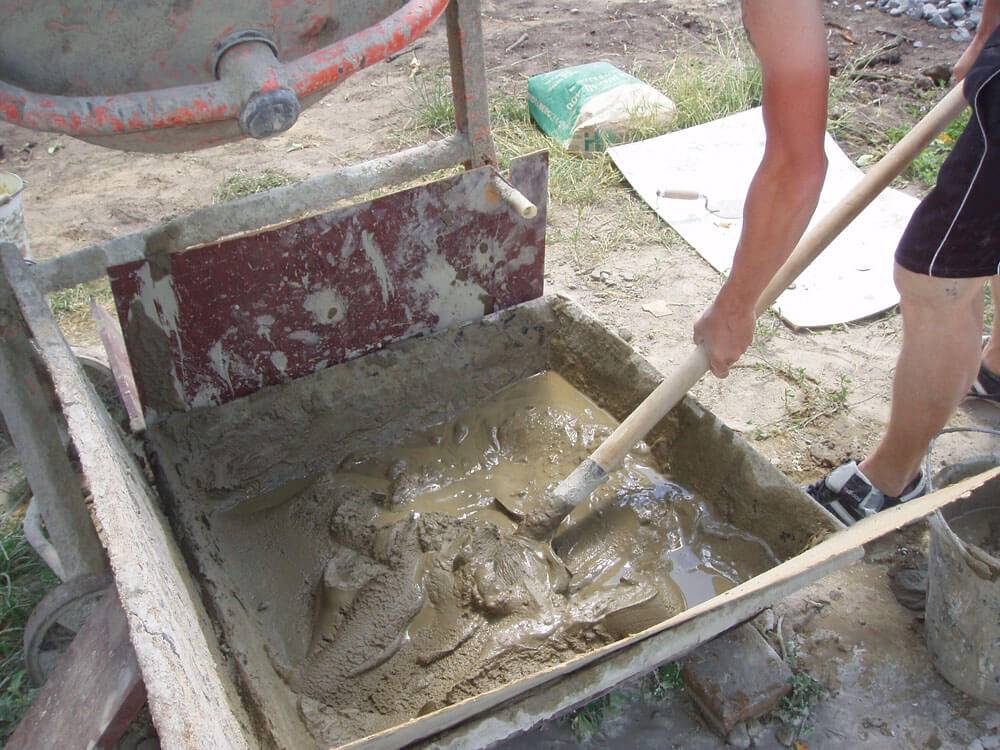

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

• Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
• Если толщина налипшего слоя превышает 3 мм, добавляется песок;
• Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

Виды кирпичных печей

Общий принцип устройства печки из кирпича одинаковый, и конструкция состоит из таких элементов:

• Колосники.
• Дымоход.
• Каменка.
• Зольная камера.
• Топка.

Что касательно нюансов, то каналы для отвода дыма могут быть горизонтальными и вертикальными. В печи «по-черному» и вовсе отсутствует. Для нагревания воды есть бак или теплообменник. Для бань есть печки с разным устройством каменки, и камни от огня отделяют лишь решеткой или монтируют глухие плиты. Печи складывают по-разному:

1. Если идет речь о конструкции «по-черному» не предусматривает дымоход, и чад будет выходить из каменки внутрь помещения, а после будет выветриваться через щели естественного вентилирования. Достоинство заключается в конструкционной простоте, и баня быстро нагревается, будет наполняться ароматами, и на разогревание уйдет меньше дров. Из минусов выделяют изнурительный процесс ожидания. В бане нельзя отдыхать, пока не перегорят дрова, а чад не выветрится. Верхняя часть парной начнет постепенно обрастать копотью.

Обратите внимание, что внутри бани с поставленной печкой «по-черному» стены обрабатывают особой пропиткой, которая отторгает накапливание сажи

1. Дымоход есть в банной печке из кирпичей «по-серому», но париться можно после того, как прогорят все дрова. Такое требование связано с устройством каменки, и каменная топка отделена лишь решеткой. Почти весь дым будет уходить через дымоход, но чад все равно просачивается сквозь камни. Первый вариант печей бывают прямоточными, откуда дым выходит через трубу, и канальными, где отведение газов осуществляется через пару заслонок.
2. Для обогревания предбанника и парилки делают печь «по-белому», в которой кирпичная конструкция оснащена дымоходом. При помощи глухой плиты камни отделены от топки, что предотвратит попадание чада в баню. Топку размещают в предбаннике, а печку и каменку внутри парилки. Преимущество такой конструкции в том, что это экологически чисто. Минусом стал длительный процесс нагревания камней, который иногда затягивается до 12 часов.
3. Печи с плитами – современный вид конструкции из кирпичей, и помимо камней есть бак с водой. Нагревание каменки будет происходить через плиты из чугуна, уложенные над топкой и дымоход. Бак для нагревания воды с 3 сторон обложен кирпичами, а отражающий экран увеличит скорость нагревания.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Идеальный раствор для кладки

Элементы кладки будущей печи скрепляются особой смесью, о приготовлении которой следует позаботиться заранее. В ее состав входят бетон, хорошо просеянный песок, а также глина, глубина добычи которой не должна быть меньше чем 1,5 метра от поверхности земли. Такую горную породу нужно очистить от мусора и примесей и оставить в емкости с водой на несколько дней.

Размоченную глину разминают, затем перемешивают миксером вместе с небольшим количеством жидкости, постепенно доводя раствор до густоты сметаны. После этого в смесь можно добавить влажный песок, соблюдая пропорцию 1:2.

Простой тест для проверки качества получившегося раствора заключается в следующем: в него нужно обмакнуть сухую деревянную палочку и оценить толщину образовавшегося слоя. При правильно приготовленном растворе она составит примерно 2 мм. Меньший показатель свидетельствует о том, что в смеси не хватает глины. Если толщина больше, это значит, что составу недостает песка.

Стоит отметить, что такой раствор довольно быстро твердеет и становится непригодным для работы, теряя свойства. Поэтому использовать его нужно сразу в этот же день.

Строение печи для дома, печей для дома классической схемы

Печь состоит из 3-х основных частей. Тело печи, фундамент и дымоход, выходящий на крышу.

Схема печи пример:
Печь состоит из:

1. Основания- фундамент;
2. Гидроизоляционный материал;
3. Шанцы. Представляют собой отверстия, их делают что ты создать обогрев нижней части помещения. Они выполняет функцию «ножек» в конструкции;
4. Поддувало;
5. Отверстие воздушного канала, способствует прогреву помещения по всей высоте;
6. Дверца для поддувала;
7. Решетка колосник;
8. Дверца растопочной части;
9. Топочная часть;
10. Свод топочная части;
11. «Хайло» (Иногда хайлом называют именно вертикальную часть топки с соплом);
12. Дверца для прочистки;
13. Перевал душника;
14. Душник;
15. Задвижки, регулирующие направление хода;
16. Конвекторный канал;
17. Задвижка, перекрывающая дымоход после нагрева печи. Закрывают после протопки, что бы печь не остывала.
18. Дверца выхода душника;
19. Дымоходное отверстие;
20. Перекрышка (верхняя часть печи);
21. Разделка дымохода под перекрытие;
22. Перекрытие;
23. Печная труба на крыше (выдра или распушка).

Основание кладки

Основание кладки выполняют в косую штриховку из простого красного кирпича, на цементно-песчаный раствор. Эта часть находится под топкой и не будет испытывать высоких тепловых нагрузок. Топочную часть выкладывают из красного керамического кирпича, в сочетании с огнеупорным (шамотным) материалом. В качестве раствора используют глиняную смесь с песком (иногда с добавлением шамота).

Лист металла и асбеста укладывают перед дверцей поддувала. Толщина асбестового слоя должна быть около 5 мм. Его края должны закладываться в кладки печей. Вынос металлического листа не менее 250 мм. Края подворачивают, подбивая к полу.

В отличие от цементно-песчаного раствора, смесь из глины и песка высыхает, а не схватывается. Поэтому, при постоянно действии влаги (особенно в зимний период), раствор размокает. По этой причине, некоторую часть печи, не испытывающую высокие температуры (до 300 градусов по Цельсию), кладут на цементно-песчаный раствор. Применяют портландцемент марки 400 и кварцевый карьерный песок.

Чтобы обеспечить скопление сажи в нижней части каналов, края переходов делают округленного вида. Каждый новый канал должен быть больше по высоте, чем первый (нижний переход). Из нижних каналов гораздо проще вычищать сажу.

Дымоход

Дымоходная труба выкладывается из красного керамического кирпича и обычного цементно-песчаного раствора. Такой кирпич дешевле, чем шамотный, а раствор значительно крепче. Нельзя забывать и про разделку дымохода внутри квартиры (в перекрытиях). Разделка выполняет противопожарные функции. Толстый слой кирпичей медленней прогревается, в случае возгорания сажи, и тем самым отдает на перекрытие меньше тепловой нагрузки.

Верхняя труба дымохода (выдра), которая находится над крышей, выполняет декоративные функции, является бортиком для стекания осадков. От высоты трубы, будет завесить тяга в печи.

Укладка пятого ряда

Если печь из кирпича для бани должна быть с баком, то на данном этапе возникнет небольшое затруднение. Два кирпича, расположенные у дымового канала возле задней стенки, могут из-за нестандартных размеров иметь между собой серьезные зазоры. Решить проблему, замазав отверстия глиной, не выйдет – она через некоторое время отпадет.

Впрочем, решение есть – оба кирпича сдвигаются на 3 см к поддувалу так, чтобы зазор между ними был минимальным. Третий же кирпич нужно заменить двумя кусками так, чтобы щели между ними предельно уменьшились. В итоге, сдвинув крайний левый брусок на 1,5 см вперед, можно полностью устранить все лишние щели.
