Каркасная баня: проекты и чертежи

Строительство каркасной бани – какие цели я ставил

Во-первых, я хотел сэкономить на рабочей силе. Я строю свой дом и свои надворные постройки с некоторых пор один. Не то чтобы у меня нет денег на то, чтобы нанять бригаду строителей. Но оказалось, что мне проще сделать работу самому, чем контролировать ушлых «специалистов», готовых строить спустя рукава и готовых красть стройматериалы, купленные на мои деньги.

Поэтому, меня привлек проект каркасной бани именно тем, что ее я могу построить в одиночку, без привлечения подъемной техники или чужих рук.
Во-вторых, цена возведения постройки также сыграла свою роль. Посчитав стоимость каркасной бани, я понял, что вполне могу себе позволить построить не маленькую «баньку», а приличную баню размерами 4 на 10 метров. Стоимость каркасной бани, которую я строю своими руками, я приведу ниже – самый последний блок этой статьи.
В-третьих, прежде чем начать строить каркасную баню, я построил по этой технологии два строения – сарай и пристрой к дому. На них я «обкатал» свои навыки в строительстве каркасных построек.

Каркасный сарай, отстояв две зимы под сугробами уральского снега, доказал свою прочность. А каркасный пристрой к дому позволил получить опыт в утеплении каркасной постройки.

Основные плюсы каркасной технологии

Преимущества каркасных строений:

конструкция простая и возможно проектирование, строительство своими руками;
здание не дает усадки и к отделочным работам, установке оборудования приступают сразу после основного строительства;
стройка проходит быстро, без ограничений по времени года;
легкость конструкции дает возможность устанавливать любой тип фундамента;
материалы для обшивки подходят любые. Все зависит от материальных возможностей;
экологичность постройки;
экономическая выгода в сравнении с каменными, кирпичными зданиями.

Для выполнения работ не требуется привлечения тяжелой техники и целой бригады работников.
Подойдут простые строительные инструменты и максимум один помощник.

Алгоритм постройки бани

Лучше всего для каркасной бани подходит основание столбчатого типа. Соорудить его можно с использованием асбестоцементных труб. Понадобятся элементы диаметром 20 см и длиной 2 м. Их следует заглубить в скважины на 1,5 м и залить бетонно-щебеночным раствором. Число столбов варьируется в зависимости от габаритов сооружения. Для каркасной бани 3х4 м потребуется 12 штук. При возведении бани 5х5 м нужно подготовить 18 столбов.

После монтажа опор бани на них крепят обвязку из бруса. Элементы скрепляют гвоздями. Под обвязочные брусья обязательно укладывают рубероид – для обеспечения гидроизоляции.

Важно! Для наиболее плотного прилегания обвязки к фундаменту бани ее крепят к опорам на металлические уголки. На обвязку укладывают лаги из досок – они будут основой пола бани

Каркас обрабатывают антисептиком и огнеупорным средством. Установку стен бани проводят в следующем порядке:

На обвязку укладывают лаги из досок – они будут основой пола бани. Каркас обрабатывают антисептиком и огнеупорным средством. Установку стен бани проводят в следующем порядке:

По углам устанавливают опоры, между которыми размещают промежуточные стойки.
К стойкам на саморезы фиксируют листы обшивки стен бани.
После окончания зашивания стен формируют проемы дверей и окон.

Важно! Во время обшивания стен бани листам ОСБ следует проверять правильность их расположения. Для этого используют уровень

Систему стропил для каркасной бани собирают на земле, а затем поднимают на крышу. Только потом крепят обрешетку и укладывают кровельное покрытие. После установки основного каркаса монтируют двери и окна. Для самостоятельного возведения каркасной бани понадобится:

трое суток на устройство фундамента;
три дня на монтаж обвязки со стенами;
два дня на систему стропил;
двое суток на укладку кровли, установку окон и дверей, а также финишную отделку.

Знание этих особенностей помогает спроектировать и построить долговечную и практичную баню для всей семьи.

Процесс строительства

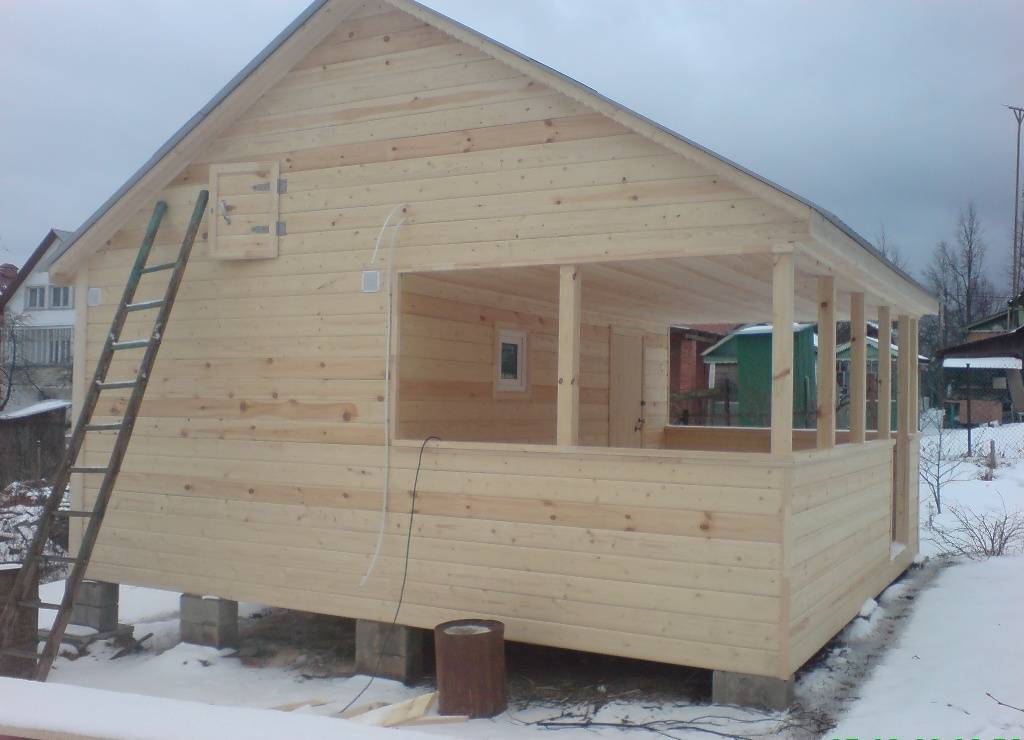

Проект каркасной бани с фото своими руками позволяет собрать помещение парной, мойки, комнаты отдыха, но строительство бани всегда начинается с обустройства надежного фундамента.

Фундамент для постройки

Поскольку каркасное сооружение – лёгкое строение, её часто сооружают на основе быстровозводимого столбчатого фундамента. Он обходится в небольшую сумму денег и обустраивается в течение нескольких дней.

Столбчатый фундамент.

В качестве столбов используют готовые бетонные опоры или кирпичную кладку. Столбы также можно отлить из бетона на месте строительства. Для этого бетон заливают в опалубку, которую размещают в яму выкопанную в грунте. Обязательно усиливая столбчатый фундамент металлической арматурой.

Стены

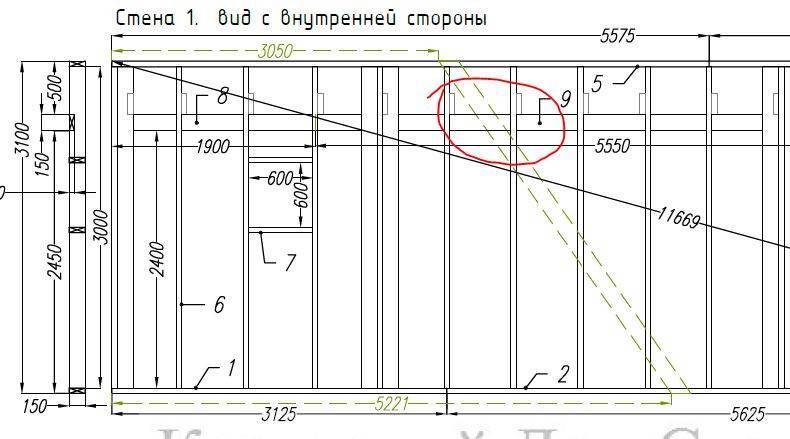

Сборка стен каркасной бани выполняется на готовом фундаменте и предварительно собранном каркасе. Каркас собирают непосредственно на фундаменте и после – монтируют на него панели стеновой обшивки. Наружная обшивка образует поверхность наружных стен, внутренняя – поверхность внутренней стены.

Утепление

Утепление банного помещения выполняют минеральной ватой. Не рекомендуется утеплять парилку пенопластом, ввиду содержания в нём вредных веществ и их возможного испарения в пространство парной.

Утепляем баню.

Минераловатный утеплитель сохраняет свои теплосберегающие свойства при одном условии – если он сухой. Поэтому в стенах бань и парилок минвату обязательно закрывают пароизоляционной пленкой и специальной мембраной, чтобы не допустить её отсыревания и потери теплосберегающих свойств. В зоне расположения печки утеплитель внутри стены дополнительно закрывают фольгой.

На заметку
Проект каркасной бани на фото демонстрируют защиту стен рядом с печкой металлическим экраном. Фольгированный слой внутри стены не виден, но он там есть.

Крыша

Поскольку каркас постройки является лёгким строением на малозаглубленном фундаменте, материалы для обустройства её кровли также должны быть лёгкими. Чаще других используют профилированный металлический лист (профнастил) или ондулин – гибкую лёгкую битумную черепицу. Оба приведенных кровельных материала отличаются декоративностью, крыша получается яркой и привлекательной.

Внутренняя отделка

Полученный проект каркасной бани бесплатно не всегда содержит перечень материалов для внутренней отделки. Поэтому укажем главное, что надо учесть в выборе материала для внутренних стен.

Деревянные каркасные бани обшивают изнутри деревом – вагонкой, профилированным брусом или блок-хаусом. Это – единственный материал, которым можно обустраивать стены, пол и потолок внутри парной. Никакие другие аналоги, деревосодержащие заменители не подходят для влажного и горячего помещения. Они не удовлетворяют главному критерию парной – пользы для здоровья.

Каркасная парная.

Выбор материала для внутренней обшивки бани часто сводится к вагонке из хвойных пород дерева, кроме парной. Вагонка из сосны является источником смолистого запаха, который полезен для здоровья. А также смолистость древесины необходима для повышения влагостойкости. Сосновая вагонка одна из наиболее доступных отделочных материалов по стоимости.

Что касается полка и парной, то тх часто делают из осины. К тому же пол делают из лиственницы, но это уже дизайнерские приёмы, которые не учитывают при строительстве бюджетных каркасных бань своими руками.

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

Простота строительства;дешевая конструкция (малая плата за материалы);упрощение фундаментных работ в сравнении с другими вариантами;слабая теплопроводность;возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;

исключение усадки;отсутствие надобности в сложной строительной технике;экологическая безопасность (редкость для дачных бюджетных построек);возможность выполнить все работы без привлечения специалистов;исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;широкое разнообразие вариантов отделки.

11 фото

Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.

Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.

Монтируем мансардную крышу

В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.

Для мансардной кровли понадобятся следующие материалы:

брус 100х150 мм для стоек;доски 150х50 мм для стропил;доски 150х20 мм;рейки;супердиффузная мембрана;кровельный материал.

Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.

При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.

Каркас для крыши бани

Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.

Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.

В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.

Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.

Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.

Винтовые сваи металлические и бетонные

На слабых, влажных, неровных и склонных к осыпанию грунтах единственно верным решением считается закладка под брусовую баню фундамента свайного типа. Такие работы проводятся с привлечением спецтехники (при высокой плотности грунта и большой длине опор) или самостоятельно с помощью приспособлений для завинчивания металлических свай или ручных буров для подготовки ям под бетонные столбы. Технология возведения основания из винтовых свай признана самой эффективной и быстрой. При ее реализации проводится простой алгоритм действий:

1. Свайное поле размечается по предварительно составленной схеме, с забиванием колышков в нужных местах и проверкой уровня с помощью шнура и лазерной указки. Опоры закладываются по углам и под всеми несущими конструкциями деревянной бани, включая фундаменты печей с шагом не более 2 м. При большом весе бани и низких несущих способностях грунта сваи ввинчиваются не только по периметру, но и под самой постройкой, с последующей обвязкой металлом или брусом.

2. В отмеченных местах подготавливаются приямки глубиной до 50 см. После этого в них ввинчиваются сваи с помощью винтового приспособления, надеваемого на верхнюю часть металлической опоры. Благодаря специальным лопастям или заостренным концам проблемы с закруткой металлических свай под баню не возникают, потребность в задействовании спецтехники возникает лишь в крайних случаях (наличии крупных обломков в грунте или ведении строительства на торфяниках).

3. После ввинчивания и проверки ровности сваи обрезают до высоты 20-40 см и заливают бетоном. На этом же этапе в их верхней части устанавливаются резьбовые шпильки с сечением не менее 15 мм для удержания брусовой обвязки или навариваются металлические шляпки для последующего крепления швеллера.

Альтернативой металлическим сваям служат забивные или вибропогружные опоры из ж/б. Этот вариант считается надежным, но дорогостоящим из-за необходимости привлечения спецтехники.

При ведении строительства на влажных грунтах опоры нуждаются в усиленной защите от коррозии или агрессивного воздействия подземных вод. Металлические сваи при таких условиях предварительно обрабатываются снаружи защитными составами, бетонные – имеют более высокую марку водонепроницаемости или промазываются битумом.

Баня из бревна

Баня из бревна – это классика. И наиболее популярны оцилиндрованные бревна. Деревенские парилки как раз и возводили из сруба.

Прелесть таких комплексов в том, что дерево – материал здоровый, экологически чистый. Возводится такая баня в рекордные сроки. Если бревна обрабатываются механическим способом, а не вручную, стоимость их невелика. Сэкономить можно и на внутренней отделке – дерево само по себе прекрасно. А для пожаробезопасности и противостояния грибкам бревна обрабатываются специальными растворами.

Недостатки появятся, если компания, вызвавшаяся поставить баню, не просушила бревна, поэтому через некоторое время здание «поведет», или неправильно выбрала дерево: хвойные породы «плачут», дуб может растрескаться от жары.

Совет: неплохо зарекомендовали себя бани из осины. Это прочное, красивое дерево, которое к тому же обладает ароматерапевтическими качествами.

Это интересно: Планировка бани размером 4х6 — мойка и парилка отдельно (60 фото) Варианты построек размером 4 на 6, план отделки внутри, чертежи и схемы конструкций

С чего начать

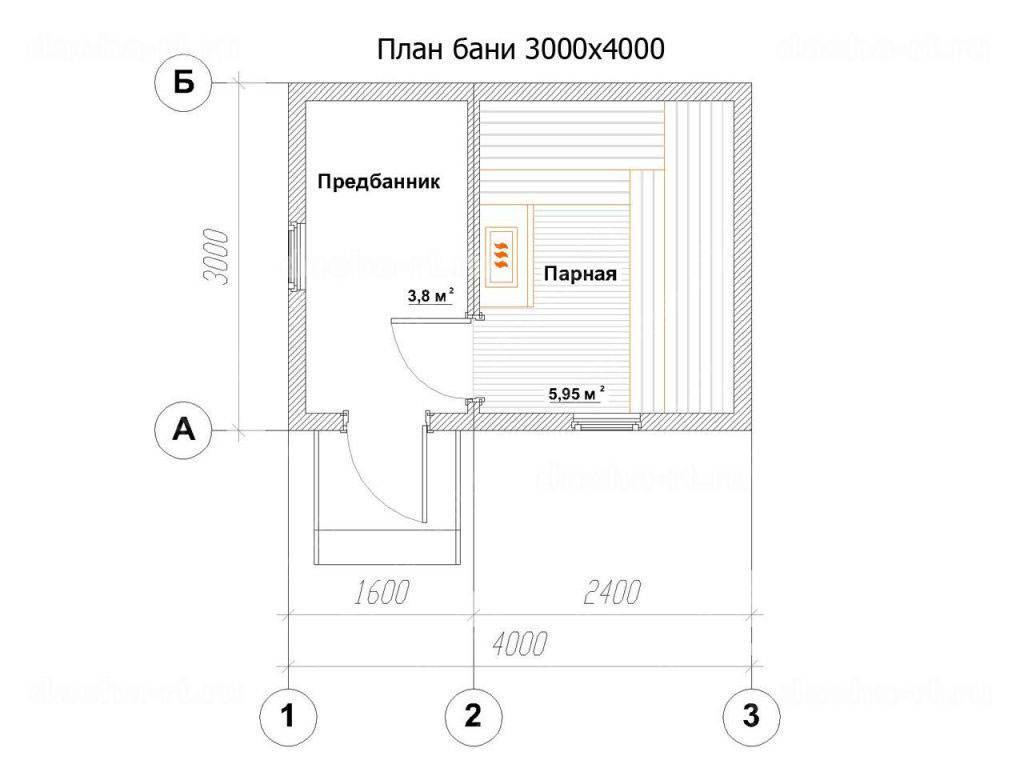

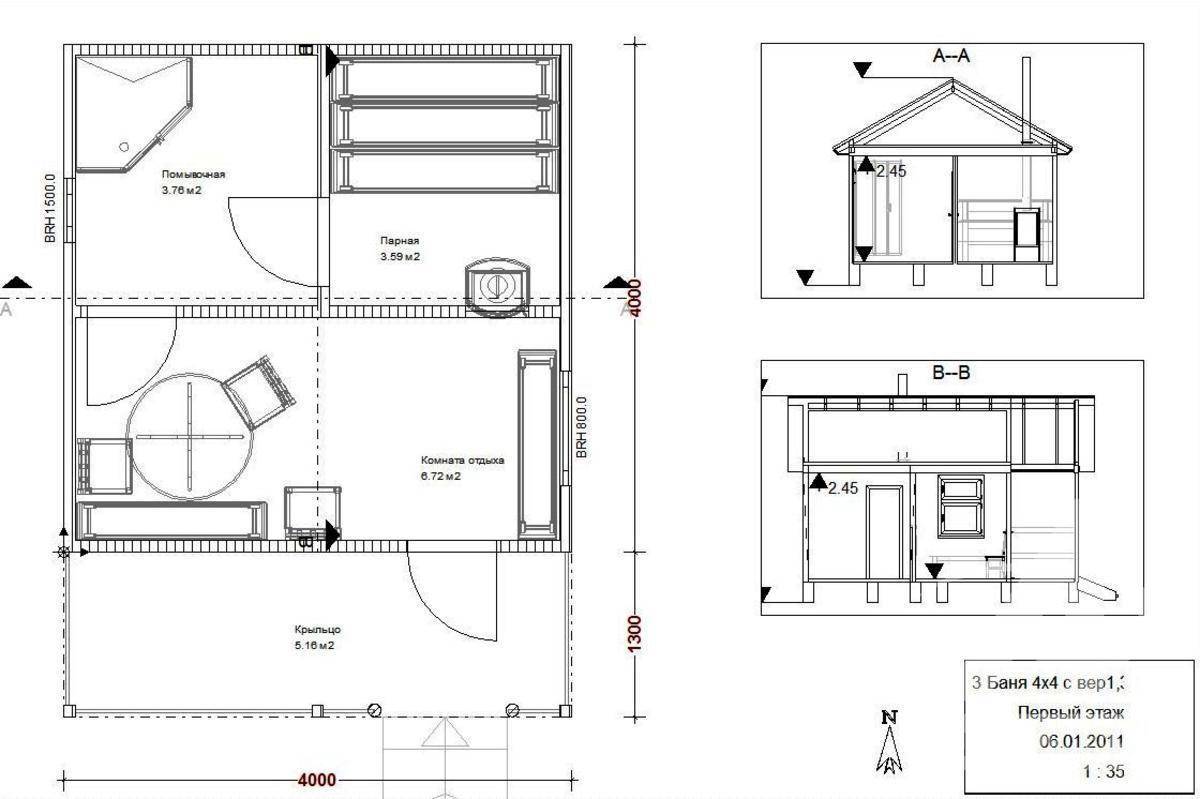

Прежде чем начать создавать проект каркасной бани, необходимо определиться с некоторыми важными моментами, которые позволят вам более продуктивно все спланировать:

Парная может быть как строенной, так и отдельно стоящей, поэтому вам нужно решить, как будет в вашей бане.
Определитесь с местом для постройки

Это важно сделать на начальном этапе строительства, так как постройка бани подразумевает прокладку необходимых коммуникаций. Зачастую хозяин выбирает место для бани в соответствии с удобством проведения туда инженерных коммуникаций от дома, чтобы не усложнять себе жизнь автономными схемами.
Выясните вид земельной почвы на том участке, который вы выбрали для бани

В соответствии с этим нужно будет выбрать подходящий фундамент.
Продумайте такие моменты, как, например, этажность, наличие или отсутствие веранды (террасы), чердака (мансарды)
Что касается внутреннего наполнения бани, важно заранее определить место для печки-каменки, так как от этого зависит расположение и строение дымоходов и вентиляционных выходов.
Определитесь с типом будущей кровли. Она может различаться не только по внешнему виду, но и по соответствию со структурой крыши. От выбора кровли зависит массивность перекрытий и стропил.

Специалисты утверждают, что после определения вышеназванных основных нюансов, можно начинать работать над составлением индивидуального проекта каркасной бани или выбору проекта по фото. По мере продвижения строительства вы будете корректировать свой проект, но чем точнее он будет изначально, тем меньше проблем возникнет в процессе.

Если данный этап представляется вам чересчур сложным, вы имеете возможность заказать проект каркасных бань недорого у специалистов. На страницах сайтов специализированных компаний представлено множество вариантов уже разработанных проектов каркасных бань на фото. Если ни одни их них вам не подходит, компании предоставят вам возможность заказать уникальный проект в соответствии с вашими вкусами и предпочтениями.

Это интересно: Красивые проекты бань с мансардой

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

Простота строительства;
дешевая конструкция (малая плата за материалы);
упрощение фундаментных работ в сравнении с другими вариантами;
слабая теплопроводность;
возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;

исключение усадки;
отсутствие надобности в сложной строительной технике;
экологическая безопасность (редкость для дачных бюджетных построек);
возможность выполнить все работы без привлечения специалистов;
исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;
широкое разнообразие вариантов отделки.

11фотографий

Материал для каркаса

Основное сырье:

брус;
металлопрофиль.

Разберем плюсы и минусы использования для каркаса каждого из материалов.

Деревянный брус

Часто выступает сырьем для каркаса домов, веранд, бань.

Толщина (сечение) бруса подбираются в соответствии с несущей способностью конструкции, типа теплоизоляционного материала.

Древесное сырье приобретается, пропитанным в заводских условиях, или же обрабатывается антисептиками самостоятельно перед началом монтажа. Затраты в обоих случаях практически одинаковы. Но если купить готовый брус, то получится сэкономить время.

Каркас состоит из верхней, нижней обвязки.

Плюсы деревянного каркаса:

удобство и легкость обработки материала, монтажа;
доступная цена;
экологичность материала;
привлекательный вид.

Главный минус – ограниченный срок службы и необходимость периодического ухода за древесиной. К тому же, не нужно забывать про высокую вероятность усадки.

Металлический профиль

Такие сооружения мастера называют ЛСТК – легкие стальные тонкостенные конструкции.

Сырьем служат профильные трубы, швеллеры, уголки (на выбор).

Металлокаркас совместим с любым типом фундамента. Для обустройства бань применяется не так часто.

Ключевой фактор, который влияет на стоимость конструкции, – сечение профиля. Чем больше сечение, тем сложнее труба идет на изгиб, поэтому растет цена работ.

Для наружной обшивки каркаса подойдет профнастил, сайдинг, панели ПВХ.

Среди преимуществ металлокаркасного сооружения:

Быстрый монтаж.
Возможность собирать постройку в любое время года. Металл не боится перепадов температур, в то время, когда баню из кирпича или газобетона нужно выкладывать только при плюсовой температуре, иначе кладочный раствор потеряет свои свойства.
Не дает усадки на протяжении всего периода использования.
При условии качественной антикоррозийной обработки имеет длительный срок службы.
Небольшой вес упрощает процесс транспортировки и установки.
Невысокая цена в сравнении с каменной, кирпичной банями.

Из минусов – необходимость качественной антикоррозийной обработки металла. В противном случае металл начнет ржаветь.

Проекты каркасно-щитовой бани

Каркасно-щитовая конструкция отличается от пошагового строительства каркасной бани. Щитовые стены собираются из готовых панельных блоков с выполненными оконными и дверными проёмами. Такой блок представляет собой панель больших размеров. Его изготавливают на заводе, доставляют к месту строительства на спецтранспорте и устанавливают на место с помощью подъёмного крана.

Каркасно-щитовая баня.

Что создаёт некоторые неудобства и требует денежных затрат, а также не соответствует концепции удешевления строительства. Поэтому щитовые бани не получили большой популярности на территории России. При этом щитовые строения весьма популярны на западе.

Проекты каркасно-щитовой бани главное преимущество – упрощение процесса строительства. Сборка щитового домика напоминает игру детским конструктором. Небольшую постройку можно собрать из четырёх стеновых панелей, которые устанавливают на фундамент и крепят по бокам.

На заметку

Скачать проекты каркасных бань щитовой конструкции сложно. Ввиду низкой популярности и особой специфики таких проектов мало. Для их воплощения недостаточно получить чертежи. Необходимы специальные панели, которые изготавливаемые на заводе под размеры проекта.

Традиционно щитовые строения возводят из СИП-панелей, в которых используется ОСБ-плиты. Этот материал не подходит для строительства парных. Он является клеевым и не выдерживает работы в условиях повышенной сырости. Он также содержит в составе вредные синтетические вещества. При работе в условиях повышенных температур они будут активно испаряться в пространство парилки.

Плюсы и минусы бани на каркасной основе

Для каркасной постройки не нужен мощный фундамент

Конструкция состоит из вертикальных опор, промежуточных прогонов, соединительных подкосов и нагелей. После окончания сборки элементы каркаса работают на сжатие, не получают изгибающей нагрузки, поэтому время эксплуатации продлевается.

Положительные моменты постройки:

небольшой вес не потребует устройства заглубленного фундамента;
для отделки есть большой выбор материалов;
можно строить круглый год;
экологическая чистота деревянной постройки.

К минусам относят зависимость от влаги, возгорания. Перед началом монтажа пиломатериалы обрабатывают предохранительными препаратами.

Необходимые материалы

Основа каркасного дома — рамы, собранные из деревянного бруса. В зависимости от планируемых размеров бани для их сборки используют брус 100*150 или 150*150 мм. Для укосин, и поперечин, которые прибиваются между вертикальными стойками, подойдут бруски меньшей толщины.

При устройстве кровли для мауэрлата понадобится примерно такой же брус — 150*150 мм или около того. Для стропильных ног все те же бруски 100*150 или 150*150 мм. Зависит конфигурации выбранной кровли и веса кровельного материала. Кстати, очень тяжелый кровельный материал — типа керамической черепицы — использовать для каркасников нежелательно — слишком велика нагрузка на стены.

Бруса нужно будет много и разного

Еще нужны будут рейки для создания обрешетки, контробрешетки, и всяких вспомогательных работ. Причем их нужно будет много: обрешетка нужна и на стены с двух сторон и на кровлю. Хотя, в некоторых вариантах, снаружи щиты обшивают фанерой (как в видео выше). Вариантов строительства очень много, как и используемых материалов.

Материалы обшивки каркаса внутри и снаружи подбираются исходя из личных предпочтений или назначения строения. Если говорить о каркасных банях, то обычно внутри все обшивается вагонкой (в моечной кладут плитку), а снаружи имитацией бруса или блокхаусом.

В качестве утеплителя для бани желательно использовать минеральные ваты: они не горят. Толщина слоя утепления зависит от региона. Для средней полосы России для бань применяется в основном базальтовая вата, слоем в 15-25 см. Если вас беспокоит возможность выделения формальдегида (об этом много писали), то можно брать нетканые маты. В них эмиссия вредных веществ минимальна.

Чаще утепляют каркасные бани минеральными ватами

Хорошо себя зарекомендовал как утеплитель и пенополиуретан (не пенопласт)

Он кроме низкой теплопроводности еще и звукоизолятор, что при каркасном строительстве немаловажно. Есть несколько «но»:

в парилке его использовать нельзя — не позволяют температурные режимы;
он плавится и поддерживает горение;
стоит этот утеплитель немало (речь идет об экструдированном пенополистироле).

Еще потребуется много гвоздей и саморезов. Для строительства бани желательно использовать оцинкованные: чтобы они не ржавели и не оставляли на древесине некрасивые потеки. Нужны они будут разных размеров и диаметров — для сборки рамы большие, для обрешетки и обшивки поменьше.

О том, какой крепеж использовать при строительстве бани читайте в статье «Крепеж для бани и сауны»

Из всего сказанного выше, надеемся, вы сделали вывод, что каркасную баню можно построить своими руками. Чтобы уверится в этом, посмотрите видео. По каркасной технологии построен дом с участием только одного человека. В нем более подробно описана технология сооружения некоторых узлов.

Если вы подобрали проект каркасной бани, решили строить ее своими руками, но не имеете представление, как действовать, рекомендуем посмотреть видео. В нем опытный американский плотник Ларри Хон рассказывает и показывает технологию возведения стен каркасного дома. Видео очень подробное, и занимает больше часа, но к концу просмотра технология каркасного строительства вам будет ясна.
