Зачем нужен гидроаккумулятор
И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.
Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.
Преимущества гидроаккумулятора
Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.
Судите сами:
- Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
- Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
- Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.

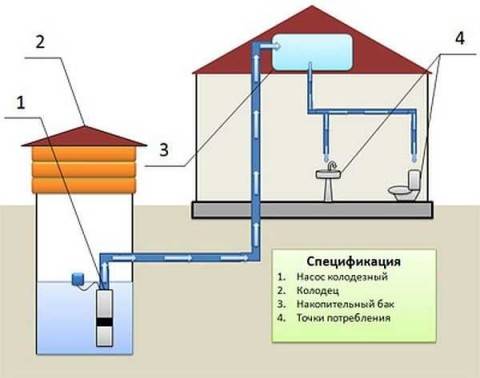

Система водоснабжения с накопительным баком
Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.
И вот почему:
- Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
- Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
- Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.

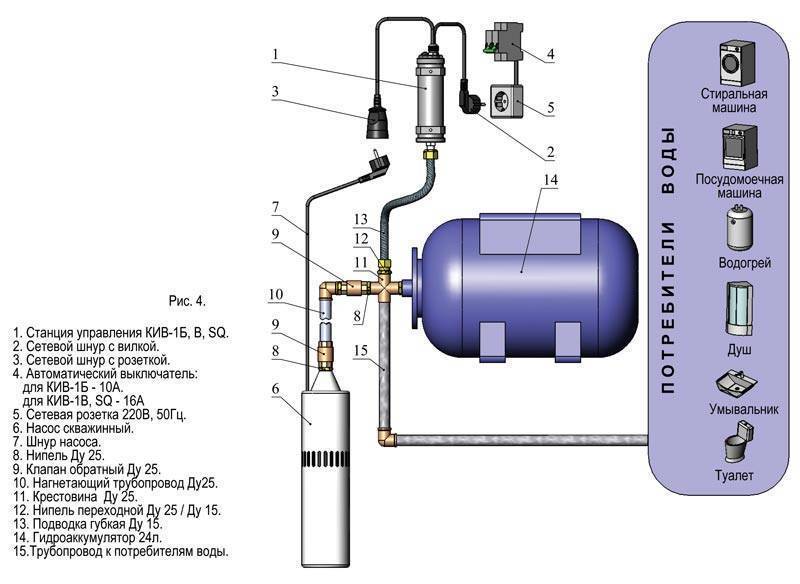

Система водоснабжения с гидроаккумулятором
Как он работает
Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».
В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.
Устройство гидроаккумулятора
По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.
Гидроаккумулятор с реле давления и манометром
В результате:
- Мы имеем постоянный напор в системе;
- Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
- Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.
Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.
Устройство расширительных баков для водоснабжения
Различают два типа этих устройств: для систем водоснабжения и отопления. Гидроаккумуляторы водоснабжения легко узнаваемы по фото, имеют характерные формы и как правило окрашены в синий цвет. Оборудование для теплоснабжения окрашивается в красный цвет.
Для полной уверенности следует ознакомиться с документацией на имеющееся оборудование. Различаются они тем, что в баках для теплоснабжения используют техническую, а не пищевую резину и в этих баках не всегда можно заменить резину своими силами. В красных баках зачастую устанавливается мембрана с креплением посередине бака.
Гидроаккумуляторы для систем водоснабжения имеют два типовых варианта конструкции по способу разделения жидкости и воздуха: мембранные и грушевые аппараты.
В первом типе накопителей воздух и вода разделяются резиновой мембраной. Крепится она посередине бака. Вода поступает снизу, а сверху есть золотник для накачки и стравливания воздуха. Такие баки крепятся вертикально.
Накопители с грушей устанавливаются горизонтально. В них резиновая груша заполнена воздухом, а объем вокруг нее заполняется водой. Конец груши крепится не в середине, а с конца бака на фланце и поэтому менять её легче, чем мембрану
.
Виды гидроаккумуляторов
Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.
- Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость, выполненная из нейтрального материала, применяемого в пищевой промышленности, для обеспечения безопасности использования воды при приготовлении пищи. Гидробак этого агрегата выкрашен в синий цвет.
- Для горячей воды. Здесь применяется материал, устойчивый к воздействию высоких температур. Гидробак, используемый для горячей воды, выкрашен в красный цвет.
- Для отопительной системы. Для отопительной системы используется материал, устойчивый к воздействию активных реагентов, применяемый в охлаждающих жидкостях. Гидробак красного цвета.
Виды гидроаккумуляторов
Также гидроаккумуляторы бывают разного исполнения – с вертикальным и горизонтальным расположением гидробака.
- В частном доме удобнее использовать гидробак с вертикальным расположением, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить рядом приборы разного назначения.
- Гидроаккумуляторы с горизонтальным расположением гидробака в основном используются на насосных станциях, монтаж водяного насоса в этом случае производится сверху конструкции.
Как правильно выбрать гидробак
Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.
Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.
Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец
При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.
Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.
Расчет параметров гидробака
В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.
Как правильно в системе водоснабжения рассчитать объем гидробака
В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

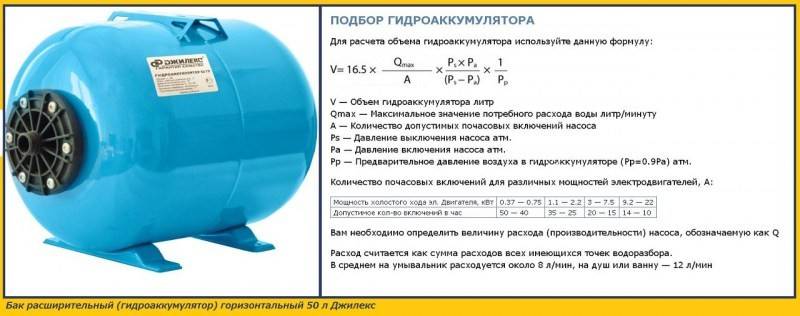

Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии
Для чего требуется гидроаккумулятор?
Практически все владельцы загородных домов отлично знают о том, насколько трудно обеспечить нормальное и бесперебойное функционирование автономных систем подачи воды. Сбои в водоснабжении – это далеко не редкость, они не только заметно усложняют жизнь загородного жителя, но и могут стать причиной выхода из строя дорогого бытового оборудования.
В некоторых случаях даже одного перепада давления достаточно, чтобы сломалась новая посудомойка или же газовый водонагреватель. И во избежание всех этих неприятностей рекомендуется позаботиться о гидроаккумуляторе, который также известен как накопительный/расширительный бак.
Для чего предназначается гидроаккумулятор ? Ознакомимся вкратце с основными его функциями.
- Обеспечение постоянного напора в водопроводной системе, защита от его перепадов. Так, если несколько кранов будут использоваться одновременно (к примеру, в ванной и на кухне) и будут наблюдаться скачки давления, это может сопровождаться существенными температурными колебаниями. И если при этом вы будете заниматься мытьем посуды либо, как вариант, принятием душа, то будет риск получения ожогов. Для избегания подобных неприятных ситуаций и предназначается гидроаккумулятор.
- Обеспечение жильцов определенным объемом воды на случай внезапного отключения электричества (в случаях, когда насос не работает из-за отсутствия последнего). При этом вода все равно будет наличествовать в связи с установленным расширительным баком. То, сколько именно ее будет, зависит от объема емкости (100-200 литров или больше).
- Защита от преждевременного износа насоса. Как мы только что выяснили, в баке всегда будет присутствовать определенный объем воды. И если вы откроете кран, то именно она будет использоваться первой, насос же, в свою очередь, не будет включаться, пока гидроаккумулятор полностью не опорожнится.
- Наконец, это защита труб от гидравлических ударов. Таковые нередко наблюдаются во время запуска насосного оборудования, нанося существенный вред сразу всей системе.
Итак, гидробак и правда очень важен для нормальной работы водопроводной системы частного дома, в особенности, если тот располагается за городской чертой.
Классификация накопительных гидробаков для воды
Существует несколько показателей, по которым проводят разделение гидроаккумуляторов для автономного водопровода:
По объему бака. Здесь нет стандартной классификации, просто с учетом потребления воды приборы делятся на маленькие – это до 50 л, средние – в пределах 100-150 л, и большие – от 180 до 400 л. Последняя группа в бытовых условиях применяется не часто.

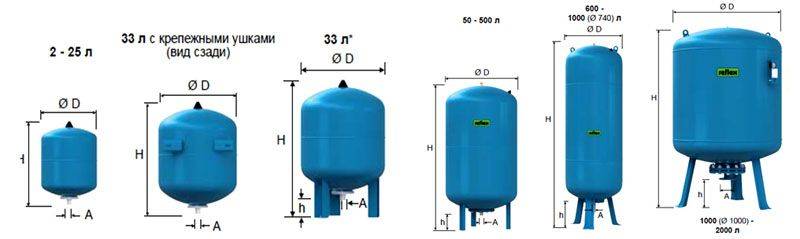

Типоразмер гидроаккумуляторов
По исполнению – это горизонтальные и вертикальные. В принципе, каких-то значительных преимуществ одного перед другим нет. Просто вертикальная модель занимает меньше места. Поэтому если отсек водоподготовки организуется в небольшом помещении, то покупка вертикальной модели оправдана. Правда, чтобы ее открыть и прочистить или заменить резиновый мешок, то придется прибор отсоединять от водопроводной сети, укладывать на бок и проводить ремонтные или профилактические мероприятия.
Вертикальные и горизонтальные приборы одинаковы по конструкции
- Материал, из которого гидроаккумулятор изготавливается. В основном это нержавеющая сталь, но встречаются и просто стальные резервуары, внутренняя поверхность которых покрывается эмалью.
- По прибору, с помощью которого стравливается воздух. Здесь две позиции: кран, которым удаляется воздух вручную, и автоматический воздушный клапан. Первый вариант в основном устанавливается в маленьких накопителях воды.
Штуцер для стравливания воздуха в виде золотника сверху бака
Что такое гидроаккумулятор
Гидроаккумулятор для водоснабжения это металлический бак с воздушной камерой, расположенной внутри него. Этот резервуар подключается к системе водопровода. Фактически, это резервная емкость, предназначенная для накопления небольшого запаса воды, и для выравнивания давления в системе
Устройство гидроаккумулятора
Принцип работы гидроаккумулятора:
- в один отсек закачивается вода;
- в другую камеру, закачивается сжатый воздух;
- благодаря этому, вода в системе, находится под постоянным давлением в 2-2.5 атмосферы;
- когда объем жидкости в баке, падает ниже заданного – реле включает насос, а после набора, отключает.
Фактически, в его работе нет ничего сложного.
Функции гидробака
Каждый элемент в системе водоснабжения имеет свои определенные функции. Естественно, есть они и у гидробака. Итак, для чего нужен гидроаккумулятор в системе домашнего водоснабжения:
- резервный запас воды в системе – это, конечно, не основная задача этих устройств, поскольку они редко имеют большой объем. Но, все равно гидробаки могут сохранять небольшое количество воды, что может быть очень кстати при отключении электричества;
- выравнивают давление в системе водоснабжения – благодаря своему устройству, гидробаки могут обеспечивать постоянное давление в водопроводе. Причем, даже тогда, когда одновременно включается несколько точек, например, кран на кухне и в санузле;
- защищает водопровод от гидроударов – погружной насос, подает воду с высоким давлением, а гидроаккумулятор, приводит его к оптимальному для водяного оборудования, поэтому все оборудование защищается от гидравлических ударов.
И кроме того, гидробаки защищают погружной насос от перегрева. Дело в том, что насос работает по такому принципу:
- как только давление в системе водоснабжения падает, он включается;
- а когда оно наберется – выключается.
Но здесь большой минус – например, обычный кран, потребляет не больше 0,5 м3\час. А насос выдает 4 м3\час, поэтому при открытом кране, насосу придется включаться и выключаться через каждую секунду. А это чревато тем, что он быстро выйдет из строя.
Совершенно другое дело, когда в системе есть накопительный бак для воды – насос будет включаться только для того, чтобы пополнять его объем, а не при каждом открывании крана. Соответственно, таких включений будет гораздо меньше.
Тип гидробака
На рынке существует два вида таких устройств:
- вертикальный;
- горизонтальный.
Горизонтальный бак
Принципиальных различий в работе у них нет. Основная разница – в компоновке. Поэтому, в первую очередь, нужно ориентироваться на удобство размещения в помещении. Ведь нужно позаботиться не только о монтаже – в дальнейшем емкость нужно будет обслуживать, а значит, к ней должен быть удобный доступ.
Еще один момент – это сброс накопившегося воздуха. В моделях вертикального типа, предусматривается специальный клапан, расположенный в верхней части бака. А у горизонтальных, придется монтировать дополнительный кран.
Впрочем, главное убедиться, что на выбранной модели, вообще есть такая возможность. Ведь если, бак не предусматривает специальный вывод для сброса воздуха, накопившегося за время работы системы, удалить его можно будет только полностью слив всю воду с бака.
Виды гидробаков
В продаже имеется три вида гидробаков:
Для систем холодного водоснабжения (баки окрашены в синий цвет);
Для замкнутых отопительных систем (красные);
Для водопроводов, обеспечивающих горячее водоснабжение (красные).
Для холодной воды применяются только синие гидроаккумуляторы, мембрана которых изготавливается из нейтральной резины, безопасной для здоровья человека.
Выбирать конкретную модель аппарата стоит, отталкиваясь от того, где планируется разместить устройство. По типу размещения гидробаки делятся на две группы:
Вертикальные. Они имеют ножки для удобной установки, а некоторые модели снабжены пластинами для крепления к стене. Чаще всего данный вид гидроаккумуляторов применяется с погружным насосом, расположенном в отдельном помещении.
Горизонтальные. Их обычно используют совместно с наружными насосами, в этом случае насос размещают над емкостью, чтобы сэкономить место.
Как провести установку гидроаккумулятора для системы водоснабжения своими руками
В первую очередь надо разобраться со схемами подключения гидроаккумуляторов. Их несколько, но будем говорить о двух, потому что нас интересует автономная водопроводная сеть с водозабором с помощью насоса без повысительной станции.
Схемы подключения
Это когда гидроаккумулятор установлен после насоса. Обычно эту схему используют, если в сети установлен погружной насос. При этом сам накопительный бак может устанавливаться около скважины или внутри дома. Если принимается первый вариант, то прибор придется теплоизолировать или смонтировать в утепленный кессон.

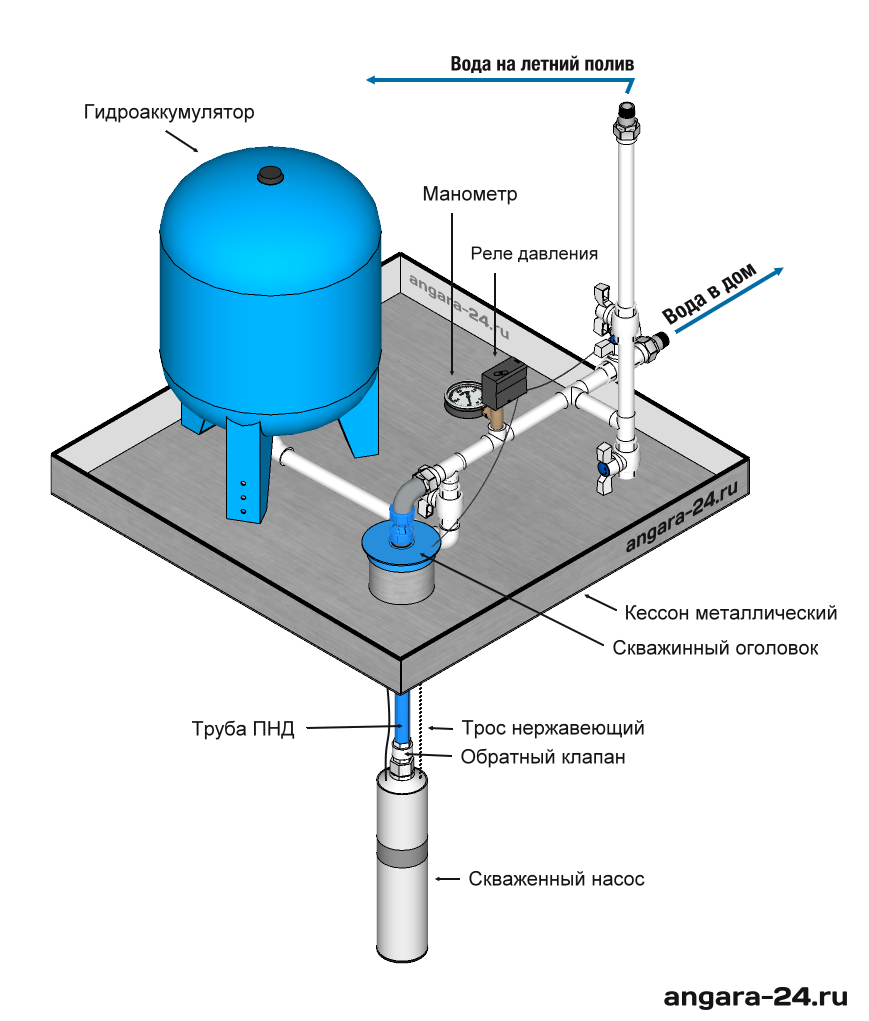

Гидроаккумулятор в кессоне около скважины – установлен после погружного насоса
Гидробак установлен до насоса. Эта схема приемлема, если в водопроводной системе используется поверхностная насосная установка. Сегодня производители предлагают установки, в состав которых входят и насос, и гидроакумулятор, установленные на одной станине.

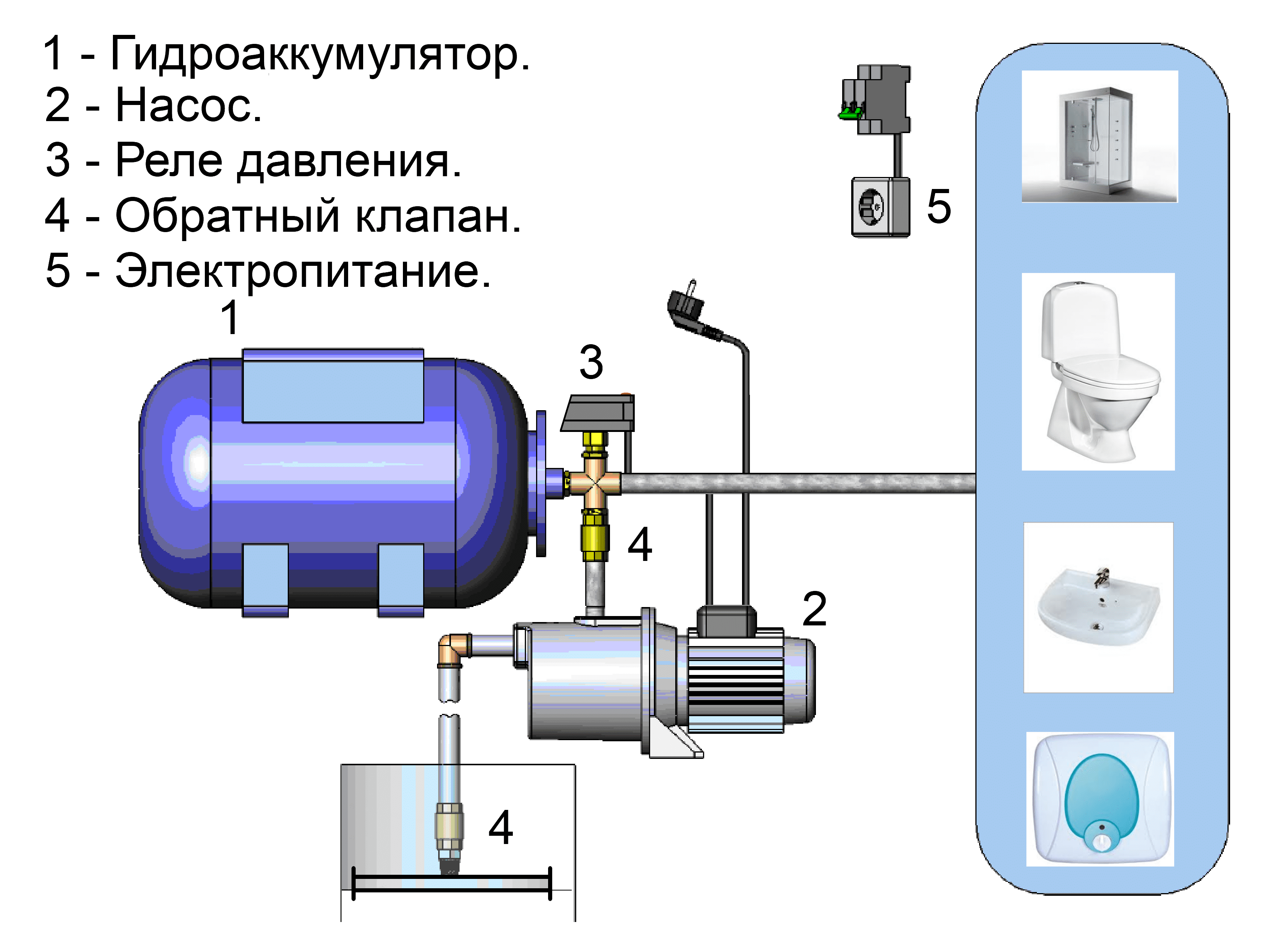

Насосная установка в комплекте: гидробак и насос на одной станине
Статья по теме:
Подключение гидроаккумулятора к системе водоснабжения
Говорить о какой-то сложной монтажной технологии подключения не стоит. Здесь все достаточно просто, потому что гидробак соединяется с водопроводными трубами или жестко через американку или при помощи гибких шлангов. Последние в некоторых моделях идут, как комплектующие элементы.
Соединение гидроаккумулятора с помощью гибких шлангов
На видео ниже показано, как правильно собирать подводку к расширительному баку:
Watch this video on YouTube
Проверка системы
Система вся собрана и подключена, остается проверить, как она работает. Для этого надо включить насос, заполнить гидроаккумулятор и открыть самый дальний потребитель, лучше смеситель в ванной. Если в нем напор воды нормальный, то это уже хорошо. Затем надо открыть все потребители и посмотреть, насколько напор стал меньше. Если и в этом случае вас все устраивает, то ничего предпринимать не надо.
Регулировка реле давления
Если напор стал намного меньше, то придется увеличить максимальное давление внутри бака, как это было описано выше. Но, как показывает практика, заводские 1,5 атм. достаточны, чтобы даже в многоэтажном доме напор воды был нормальным.
Основные неисправности
Хоть устройство гидроаккумулятора и не отличается сложностью, иногда с ним могут приключаться неисправности.
Самые распространенные поломки:
- часто включается насос – это может быть вызвано несколькими причинами. Например, нарушена герметичность бака, повреждена мембрана, либо неправильно настроено реле давления. Также, такая проблема может быть вызвана отсутствием воздуха в аккумуляторе;
- упало давление в системе водопровода – в аккумуляторе нет воздуха, либо виноват насос;
- бак течет – это говорит о повреждении мембраны или резинового баллона.
Подробнее о неполадках и способах их ремонта, можно ознакомиться в статье «Ремонт гидроаккумулятора». А вообще, для ремонта и настройки гидравлического бака, лучше пользоваться помощью специалистов. Тем более, это актуально, когда устройство новое и еще находится на гарантии.
Классификации гидроаккумулятора
Гидроаккумулятор, как понятие, имеет множество областей применения. Его применяют во всех видах машиностроения, в тяжелой промышленности. В этой статье мы рассмотрим гидробаки, используемые только в домашнем водоснабжении. Наиболее востребованными в этой отрасли являются агрегаты пневматического типа. Они делятся на два вида:
Мембранные одноразовые. Образцы, в которых мембрана заключена в стопорное кольцо по центру бака;
Водяной аккумулятор одноразовый
Водяной аккумулятор одноразовый в разрезе
Водяные аккумуляторы с возможностью замены мембраны.
Гидроаккумулятор с функцией смены мембраны
Гидроаккумулятор со сменной мембраной в разрезе
Каждый из этих видов имеет разную форму исполнения:
- Вертикальная;
- Горизонтальная.
Образцы с вертикальным и горизонтальным расположением
Основные требования монтажа гидроаккумулятора
Выбор места под монтаж гидроаккумулятора не такой простой, как может показаться изначально, так как эта установка должна:
- располагаться на ровной поверхности;
- находиться в помещении или кессоне, где гарантируется положительная температура в течение всего года;
- расстояние от водозабора и до раздаточного коллектора должно быть минимальным: в первом случае это гарантирует лучшую производительность насосного оборудования, а во втором – позволяет снизить потери давления в системе.
Также при выборе места установки приходится считаться с тем, что работа установок водоснабжения в доме создает определенный шум разной степени интенсивности, но в любом случае его постоянное воздействие малопривлекательно для жильцов
Обязательно надо принимать во внимание и возможность постоянного доступа к гидроакумулятору для контроля и обслуживания
Настройка гидроаккумулятора для водяного отопления
Покупая оборудование, следует помнить, что бак находится под давлением
Поэтому при монтаже необходимо максимально соблюдать осторожность и нив коем случае не спускать закачанный в отсек воздух. После того как будет завершена установка всех элементов контура отопления и проведения тестового заполнения его теплоносителем необходимо отрегулировать давление газа в корпусе гидроаккумулятора
При избыточном давлении теплоноситель просто не будет поступать в полость мембраны, а при пониженном давлении в камере с газом агрегат не сможет эффективно выполнять свои функции.
Проверка правильности настройки гидроаккумулятора выполняется при помощи манометра. В систему закачивается теплоноситель и по манометру котла проверяется его давление. Достигнув рекомендованной отметки, кран подачи теплоносителя закрывается и проверяется при помощи пневматического манометра давление в воздушной камере аккумулятора. Для нормальной работы системы рекомендуется установить давление в баке на 0,2-0,3 бар меньше чем в контуре отопления. Если установить давление в воздушной камере на таком же уровне, как и в системе, то при появлении признаков аварийной ситуации мембрана просто не в состоянии будет принять необходимое количество теплоносителя. По мере поступления жидкости из контура в мембрану будет возрастать и давление в баке, при этом может быть упущен момент, когда предотвратить аварию удалось бы, убрав из системы буквально 2-3 литра жидкости. А при пониженном давлении эффект получается обратный, мембрана очень чутко реагирует на изменения давления в контуре и быстро снимает пиковые нагрузки вбирая в себя жидкость намного быстрее.
При регулировке давления уменьшить его можно просто нажав на ниппель и выпустив определенный объем воздуха, а вот добавить его можно просто подсоединив к ниппелю автомобильный насос и сделав несколько качков.
Оптимальным считается давление воздуха в воздушной камере при рабочем давлении жидкости в системе в пределах 1,2-1,3 бар, показатель равный 1,0-1,1 бар.
Монтаж системы водоснабжения из скважины
Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.
Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.
С погружным насосом
При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.
Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.
При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.
Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце
Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.
Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.
Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.
Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме
С поверхностной насосной станцией
При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.
Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.
Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.
Рис. 10 Насосные станции дома и в кессоне
https://youtube.com/watch?v=V5j5gmaIr1E

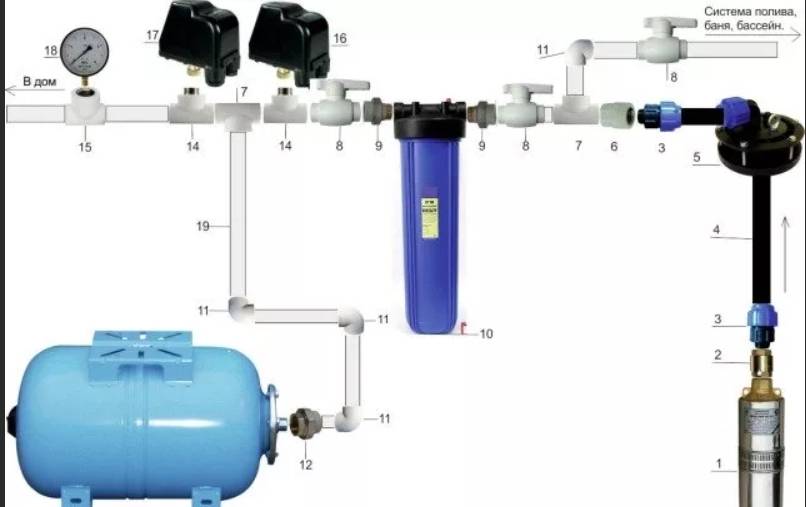

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.
Подбор и установка оборудования
Оборудование выбирается исходя из планируемого расхода воды при пиковом потреблении. Чем большего объема будет емкость, тем меньше циклов включения и выключения будет совершать насосное оборудование при одних и тех же циклах открытия и закрытия водопроводных кранов.
Обычно применяются стандартные емкости на 24 литра, но выпускаются также большие емкости объемом 100 литров и более, которые устанавливаются в зданиях с большим числом потребителей воды. Например, с маленькой емкостью первое включение насоса произойдет после мытья рук в ванной и набора воды в чайник, а второе включение произойдет после слива воды в унитазе.
С большим баком воды насос произведет только одно включение после этих трех операций. В любом случае система будет работать и с большим и с малым баком.
Выбор оборудования зависит от пожеланий хозяев, и возможности разместить такой аппарат в помещении. Малый бак можно разместить даже под раковиной, а большой бак устанавливается в отдельном помещении, как правило, вместе с насосами. При установке следует учесть его вес и предусмотреть возможность слива воды из него.
Как определить разрыв мембраны?
Другая часто встречающаяся неполадка – разрыв внутренней мембраны гидроаккумулятора. Мембрана сделана из очень прочной резины, и способна выдержать несколько лет службы, периодически наполняясь водой и сжимаясь, выдавливая воду в трубопроводную сеть. Однако, у любой детали имеется предел прочности и определённый срок службы. Со временем мембрана может терять свою упругость и прочность, в итоге разрываясь. Прямым свидетельством о разрыве мембраны служат такие признаки:
- Давление в системе не равномерное. Кран как бы выплёвывает воду порциями.
- Стрелка манометра гидроаккумулятора перемещается скачкообразно, от максимума к минимуму.
Чтобы убедиться в прорыве мембраны следует стравить воздух из золотника с тыльной части бака. Если вместе с воздухом, наполняющим за мембранное пространство, выходит вода, то резиновая перегородка точно прорвана, и требует замены. Поменять мембрану вполне возможно своими руками. Для этого в сантехническом магазине приобрести новую мембрану. При покупке внимательно следите, чтобы резиновая комплектующая была именно от вашей модели гидробака.
Затем разбираем гидроаккумулятор, развинчивая соединительные болты. Разорванная деталь удаляется, а на её место ставится новая мембрана. Затем бак собирается, а все соединительные болты равномерно и крепко затягиваются.

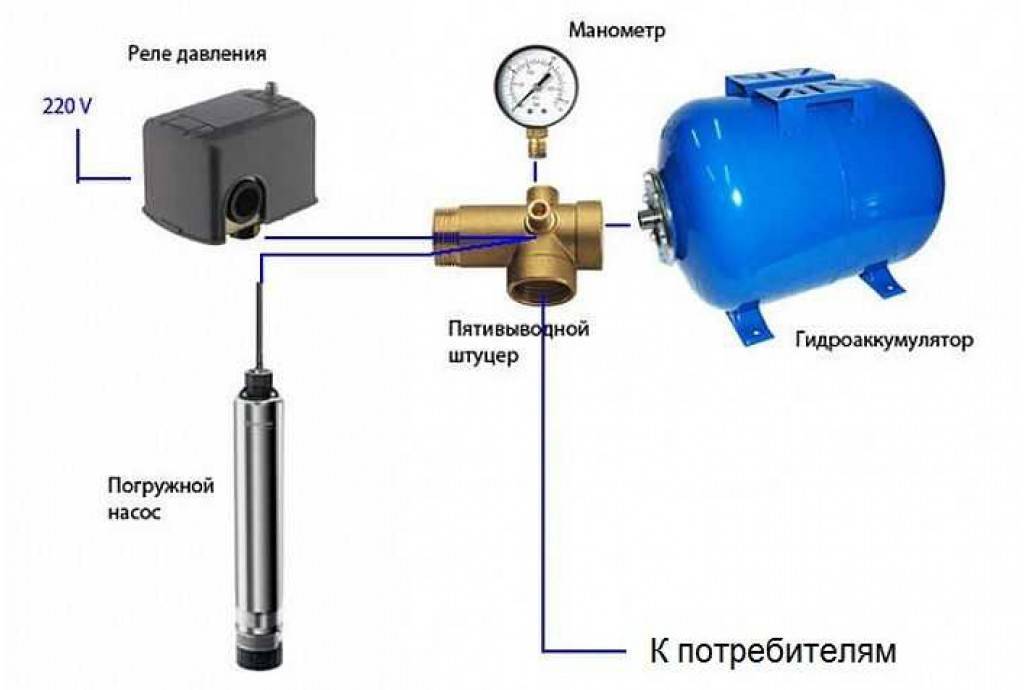

Автоматика для насоса с гидроаккумулятором и реле давления
Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).
Гидроаккумулятор в системе водоснабжения
Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:
- Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
- Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.
Для защиты от возможности появления сухого хода используется автоматика:
- Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
- Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.
Какое давление должно быть в гидроаккумуляторе и как накачать
Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.
Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре. Подключение к насосу. Существует несколько формул для расчёта давления в расширительном баке
По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле
Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.
Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.
Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.
Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.
