Какие размеры кирпичей бывают и их виды: для печи, силикатных, облицовочных, шамотных – Таблица

Как правильно рассчитать площадь стен

Определение рабочей поврхности расчитывается последовательно с применением некоторых расчетов:

  • измерить длину, высоту поверхности, затем перемножить эти показатели. Аналогичный расчет необходимо выполнять для каждой стандартной (прямоугольной или квадратной) стены;
  • сложить показатель площадей всех стен фасада;
  • измерить длину, высоту окон, рассчитать произведение данных показателей каждого окна;
  • аналогично окнам рассчитать площади дверей;
  • из суммы площадей всех фасадных стен вычесть сумму площадей всех окон, дверей фасада.

Полученный результат будет именно той площадью, которую необходимо обшивать кирпичом. Когда произведены необходимые расчеты, можно приступить к исчислению нужного количества фасадного материала.

ВАЖНО! При расчете покрываемой площади облицовочной кладкой следует добавлять материал на оформление углов, проемов, а также учитывать размер расшивки

Особенности кладки из шамотного кирпича

Главной особенностью является то, что обычный цементный раствор для кладки данного вида кирпича не используется, поскольку не обладает достаточной жаростойкостью.

Раствор для кладки огнеупорного кирпича

В строительных магазинах можно приобрести готовый состав, обладающий всеми необходимыми свойствами, а именно:

  • клей для кладки шамотных блоков обладает достаточной термостойкостью;
  • после высыхания, свойства материала сходны с параметрами самого кирпича;
  • материал обладает хорошей адгезией к шамотным блокам.

Если по каким-либо причинам купить готовый состав не удалось, его можно изготовить самостоятельно, для этого потребуются:

  • огнестойкая глина мелкого помола;
  • шамотный песок;
  • очищенная вода.

Приготовление раствора производится в следующей последовательности:

  1. Огнестойкая глина заливается водой на 24 – 72 часа и периодически перемешивается.
  2. Отстоявшаяся глина протирается сетку с ячейкой не более 3х3 мм.
  3. Песок просеивается, добавляется в глину в соотношении 2 части песка на одну часть глины. Полученный состав тщательно перемешивается.
  4. В полученную смесь добавляют воду и снова перемешивают. Готовый к применению раствор должен иметь консистенцию сметаны.
  5. Повысить качество смеси можно добавлением 3% жидкого стекла или соли.

Особенности кладки жаростойких блоков

Существует ряд правил, соблюдение которых обеспечит качественную и долговечную кладку:

  • укладка стартового ряда производится «на сухую», без применения клеящего состава. При укладке последующих рядов, на нижние и торцевые поверхности наносится клеящая смесь, с таким расчетом, чтобы толщина готового шва после укладки не превышала 5 мм;
  • как только подгонка кирпича закончена, излишки раствора следует немедленно удалить;
  • прочность конструкции обеспечивается укладкой блоков с перекрытием (в шахматном порядке);
  • швы должны заделываться заподлицо с боковой поверхностью блоков. Углубления и не заполненные швы неизбежно приведут к появлению трещин;
  • при кладке углов и декоративных элементов блоки укладываются лицевой стороной наружу;
  • порезку шамотного кирпича следует осуществлять болгаркой, оснащенной алмазным пильным диском; использование мастерка или кирки для коррекции размеров крайне нежелательно;
  • готовая конструкция не нуждается ни в какой дополнительной обработке специальными составами, грунтовками и т.д.

Строгое соблюдение этих несложных правил обеспечит длительный срок службы и надежность конструкции.

Поскольку конструкции, работающие в условиях высоких и экстремальных температур, относятся к категории особо ответственных, правильный выбор материала имеет особое значение. Использование шамотного кирпича обеспечивает высокую жаростойкость, устойчивость к механическим воздействиям и достаточную пожарную безопасность конструкции. Кроме того, не следует забывать, что использование обычного керамического или силикатного кирпича при кладке жаростойких элементов, не только не даст желаемых результатов, но и существенно увеличит риск возникновения пожара.

Как подсчитать количество материала в зависимости от толщины конструкции

Для примера обозначим толщину наружной стены из кирпича 25 см. Это стандартные параметры стен дома, сооружение которого допустимо в регионах с холодными температурами.

Расчет расхода для кирпичной стены.

В подсчеты включаем обычный рядовой кирпич. Его размеры — 250x120x65 мм. Предполагаемая конструкция будет иметь 5 м при высоте 3 м. Вначале вычисляется площадь возводимой поверхности: 5 x 3 = 15 кв м.

Потом определяется число горизонтальных и вертикальных швов. Допустимая их толщина -1,2 см и 1 см соответственно. При 1 кв м кладки на швы отводится приблизительно 1 ряд по горизонтали и 1 по вертикали. Это равняется приблизительно 24 шт.

Далее проводятся несложные подсчеты, связанные с параметрами кирпича. В приводимом примере заданная толщина предполагает ее сооружение в один кирпич. Поэтому учитываемый размер вычисляется путем простого умножения высоты на ширину: 0,065 м x 0,12м=0,0078 кв м.

На завершающем этапе подсчетов площадь конструкции делится на площадь 1 кирпича: 15 кв м¸ 0,0078 кв м = 1923 шт. Это число без учета швов. Вспомнив, что 1 кв м стены швы «съедают» около 24 шт., определим число кирпичей: 24 x 15 = 360 шт. Столько нужно отнять от полученных грубых расчетов. В итоге нужно 1563 шт.

Для облегчения подсчетов можно использовать данные по расходам материала на 1 кв м кладки в зависимости от толщины сооружения:

  • четверть кирпича — 26 шт;
  • полкирпича — 52 шт;
  • 1 кирпич — 104 шт;
  • 1,5 кирпича — 156 шт;
  • 2 кирпича — 208 шт;
  • 2,5 кирпича — 260 шт.

Точность расчетов может корректироваться качеством продукции. Обычно к установленному числу добавляют еще порядка 10% от полученного количества. Этот показатель покрывает расходы на битый или некачественный материал.

Контроль качества кладки

Знать габариты используемого стройматериала и быть знакомым с таблицей кратности должен каждый современный строитель. Проверяют соответствие между возводимой кладкой и расчетными вертикальными параметрами по таблице кратности не реже 2 раз на каждом метре высоты стены. Внешний вид стены, способ кладки и высота всех возводимых конструкций должны соответствовать рабочим чертежам.

Знание габаритов стройматериалов и умение производить нужные расчеты позволят верно рассчитать объем необходимого материала, а при его закупке следует выбрать производителя, выдерживающего стандартные размеры. Это позволит сэкономить время и средства покупателя.

Количество облицовочного кирпича в поддоне штук в зависимости от вида

Как правило, при отгрузке материал укладывается в специальные поддоны. Это необходимо не только для его сохранности во время транспортировки, но и для контроля отгрузки и удобства в процессе работы.

Поддоны изготовлены из дерева и бывают двух видов:

  • маленькие – 520*1030 мм;
  • большие – 770*1030 мм.

Зачастую ответственный производитель указывает количество в одном поддоне. Если же этикетка отсутствует по каким-то причинам, то рассчитать сколько штук кирпичей в первом ряду можно, исходя из следующей формулы: площадь поддона делится на площадь кирпичного бруска. Данный показатель умножается на общее количество рядов.

В строительном производстве, безусловно, присутствуют правила и нормы. Так, на поддоне в 770 мм складывается определённое количество кирпичных брусков в зависимости от его вида:

Если вы заранее вычислили площадь, то определить количество поддонов, которые необходимы для кирпичной кладки, вычислить очень легко.


Схема укладки кирпича на поддон

Как правильно вычислить количество кирпича

Проведение строительных работ подразумевает проведение необходимых расчетов по материалу в одном кубическом метре, но многие предпочитают определять расход кирпича на 1м2 кладки, используя для этого специальные таблицы.

Чтобы начать расчеты, следует утончить, какой по размерам материал используется в работе. Остается узнать толщину стенок, и можно начать работу по определению потребности стройматериала.

Действуем следующим образом:

  • известным способом находим площадь фасадных стен, имеющихся проемных участков, уточняем значение, подходящее для отделки, из размера стен отняв площадь дверей и окон;
  • теперь можно вычислить, какое количество облицовочного кирпича находится в 1м2 кладки, если она выполняется в половину одинарного камня. Для этого перемножаем значения длины и высоты, в результате чего получим площадь изделия;
  • теперь, чтобы провести расчет потребности облицовочного кирпича на 1м2, необходимо единицу площади разделить на аналогичный параметр камня.

Так мы определим, сколько кирпичей находится в одном квадрате стены в «чистом» виде

Не забудьте, что при возведении кладки используется еще и растворная смесь, и во время расчетов следует принимать во внимание толщину кладочных швов, плюсуя к параметрам материала по одному вертикальному и горизонтальному шву

При шве, равном одному сантиметру, и длине кирпичного камня в двадцать пять сантиметров, сложив обе величины, получаем значение в 26 см, что в переводе на метры составит 0 26 м. Теперь увеличиваем параметр камня на размер горизонтального шовного участка, переводим в соответствующие единицы и получаем 0.075 м. В таком случае объем одного камня выйдет равным 0.0195 м2.

Чтобы установить, сколько кирпича в 1 м2 кладки, останется единицу площади разделить на новые габариты камня с учетом раствора. Зная количество изделий в 1 м2 облицовки, вы легко определите общую потребность, умножив это значение на установленную ранее площадь поверхности.

Сколько должно быть кирпича в 1 м2, когда размеры изделия составляют 250 х 120 х 65 мм? В этом случае его расход определяется с учетом кладочного способа. Наиболее быстрым и экономически выгодным является строительство стен в половину камня, ложковой гранью наружу. В таком случае толщина стенки составляет двенадцать сантиметров, и кирпича на 1 м2 уходит в два раза меньше. Правда, такой вариант строительства предусматривает применение утеплительного материала.

Способ выкладки в половину кирпичного камня подразумевает размещение изделий тычковой гранью. В этом случае стена по толщине составляет двадцать пять сантиметров, но количество кирпича в 1 м2 кладки в полкирпича в таком случае возрастет. Стены будут выдерживать любое нагрузочное воздействие, распределяемое равномерно.

Большей прочностью отличается сооружение, имеющее толщину стен равную тридцати восьми сантиметрам. Кладка в таком случае ведется в полтора камня. По уже известному алгоритму вы легко определите, сколько полуторного кирпича в 1 м2 кладки.

Для возведения домов и других сооружений пользуются кладкой в пару камней, выводя стены толщиной в пятьдесят один сантиметр. Если использовать два с половиной камня, то стены получаются в шестьдесят четыре сантиметра и в утеплительном материале не нуждаются.

Если кладочные работы ведутся из полнотелого кирпича шириной в пять – восемь сантиметров, то его потребление снижается примерно на двадцать процентов. Понизить расход кирпичного камня возможно за счет колодцевого метода укладки, ведущегося параллельными линиями «в половину камня» с соединяющими их перемычками вертикального или поперечного типа.

В основе расчетов заложено число 480, если кирпичный материал имеет стандартные параметры. Любое вычисление перед строительными работами выполняется с учетом данного показателя и методики ведения кладки.

Чтобы установить объемы одинарного кирпича в 1 м2 кладки, строящейся в одно изделие, необходимо стандартное значение 480 разделить на четыре, получив в конечном итоге 120 изделий. Строя теплое здание в два либо в два с половиной камня, вы легко определите, сколько красного кирпича в 1 м2.

Характеристики

Размеры оконных и дверных проемов подбираются, исходя из значений изделий, которые будут в них устанавливаться. Однако сейчас массовое возведение домов идет по индивидуальным проектам. В таких квартирах и домах проемы и перегородки делаются лишь после того, как помещение будет продано и новый хозяин составит планировку.

Бывает и так, что габариты коробок дверей и окон уже известен на момент строительства, тогда проем выполняется под заданные размеры. Тогда обязательно берется запас в несколько сантиметров, который будет в последствии заполнен монтажной пеной. Он необходим и для выполнения подгонки конструкции. Только при таком размере проема возможно проведения качественных монтажных работ с оконными и дверными коробками.

  1. Строительный кирпич. Есть несколько его видов, которые отличаются по толщине: одинарный, полуторный и двойной.
  2. Раствор, на который происходит укладка камней. Есть несколько разновидностей смесей для кладки. Отличия заключаются в их составе и свойствах. У каждого типа есть свое наименование.

Цементный раствор один из самых прочных. У него довольно большой срок службы. Состав его очень прост: кварцевый песок, цемент и вода. Известковый раствор содержит вместо цемента известь. Глиняный производится из глины с песком. Смешанный раствор сочетает в себе качества нескольких видов, т.к. содержит разнообразные компоненты, такие как глина, песок, цемент, известь, воду и разные химические соединения. У них получается большая подвижность и доступность.

Керамический кирпич

В его основе лежит глина и смеси с её применением. Технология производства керамического кирпича немудрена и представляет собой процесс обжига уже отформованных брусков глины при высоких температурах.

Хорошая звукоизоляция, высокая прочность, низкое влагопоглощение, высокая плотность и морозостойкость – вот достоинства этого строительного материала. Недостатки – высокая цена, высокая теплопроводность, относительно большой вес и возможное появление “высолов” на готовой кладке. Керамический кирпич можно применять практически везде: для возведения несущих и самонесущих стен и перегородок, кладки фундаментов и цоколей, внутренней и внешней части вентканалов дымовых труб и канализационных колодцев.

Особенности кладки

В процессе кладки кирпича его укладывают чаще всего на самую большую грань, причем так, чтобы нагрузка распределялась как минимум на 2 нижележащих параллелепипеда. При этом, чтобы стены выходили прочными и долговечными, кладка производится со смещением, называемым перевязкой. Кирпич в стене может располагаться как вдоль, так и поперек нее, то есть обращаться к поверхности стены самой маленькой гранью (тычок) или узкой длинной (ложок).

Кладка в 0,5 кирпича определяется в квадратных метрах. Если же стена выкладывается в кирпич или толще, тогда для измерения используется объем, выражаемый в кубометрах.

При расчете стены ширина должна быть кратна 0,5 кирпича. В период проектирования поверхности учитывают толщину вертикального кладочного шва, принимая ее за 10 мм, хотя на деле она колеблется в пределах 8-12 мм. Два кирпича, уложенных тычком, с учетом ширины кладочного шва (120+10+120=250 мм) составляют модуль, равный длине целого одинарного изделия. В каждом ряду (при использовании одинарного изделия, укладываемого на постель) вертикальные швы могут располагаться через 120 или 250 мм. Если же производится кладка на ребро, швы будут проходить через 65 мм.

Если стены возводятся без дополнительных воздушных прослоек и утеплителя, то их вертикальные габариты будут соответствовать сумме граней используемых стройматериалов по вертикали плюс толщина кладочных швов (12 мм для горизонтальных швов). Для расчета размеров кирпичной кладки по вертикали существует специальная формула: N×R+(N-1)×T, в которой обозначения соответствуют следующим величинам:

  • R — вертикальный параметр кирпича (65 мм для одинарного размера или 88 для полуторного);
  • N — номер ряда;
  • Т — толщина шва.

Чтобы не производить расчеты для каждого ряда, можно воспользоваться готовой таблицей кратности кладки по вертикали:

Номер рядаНомер рядаВысота ряда вместе с кладочным раствором (мм)
1НФ1,4НФ1НФ1,4НФ
1771001914631900
21542002015402000
32313002116172100
43084002216942200
53855002317712300
64626002418482400
75397002519252500
86198002620022600
96939002720792700
1077010002821562800
1184711002922332900
1292412003023103000
13100113003123873100
14107814003224643200
15115515003325413300
16123216003426183400
17130917003526953500
18138618003627723600

Если используется стройматериал других параметров, то по приведенной выше формуле легко можно составить собственную таблицу, по которой в процессе кладки производится контроль с помощью порядовки — рейки с делениями, соответствующими кладочным рядам.

Толщина кирпичной стены

Во время создания кирпичной кладки важно создавать ее такой шириной, чтобы она была равна ширине кратному числу половины кирпичей. Кроме того, на размеры кладки влияют и такие параметры, как ширина, а также непосредственно толщина швов.. Стоит отметить следующие разновидности швов:

Стоит отметить следующие разновидности швов:

  • вподрез – бетонную смесь равномерно кладут по всей кирпичной основе;
  • впустошовку – смесь под прямым углом распределяется по всему кирпичному покрытию;
  • вогнутый тип швов – с применением специального инструмента расшивки происходит укладка бетонного раствора, формируя вогнутое покрытие;
  • шов выпуклый – применяется специальная расшивка, которая наносится на стенную конструкцию, поэтому шов удается сделать выпуклым.

Необходимые параметры

Чтобы правильно провести расчет кирпича на фундамент, нужно знать следующее:

В данной ситуации нужно учитывать и толщину кладочных швов.

  • Толщина стены цоколя. Как правило, она кладется в 1—2,5 кирпича.
  • Высота цоколя. Эта величина должна быть заложена в проекте в зависимости от климатических, рельефных и почвенных особенностей местности — 50—100 см.
  • Периметр основания фундамента. Его несложно посчитать, зная длину и ширину сторон дома по наружному контуру.
  • Габариты выбранного вида блоков. Расчет количества облегчится, если знать, сколько единиц приходится на кладку в 1м3. Существуют специальные таблицы.
  • Наличие проемов, их число и размеры.
  • Поправка на цементный шов. В среднем берут 1—1,5 см.
  • Особенности кладки на площадь цоколя. Конструкция цоколя может быть выходящей наружу за пределы стены, притопленной внутрь относительно стен дома, такой же ширины, что и основная стена.
  • В расчеты принято вносить запас в объеме 10 дополнительных процентов.

Размеры керамического кирпича

Как видите, есть два подвида рядового керамического (строительного) кирпича, ширина которых составляет 138 мм. В то же время, норматив говорит о том, что все изделия, ширина которых 140 мм и более называют керамическим строительным камнем. Так что разница в два миллиметра, в данном случае, существенная.

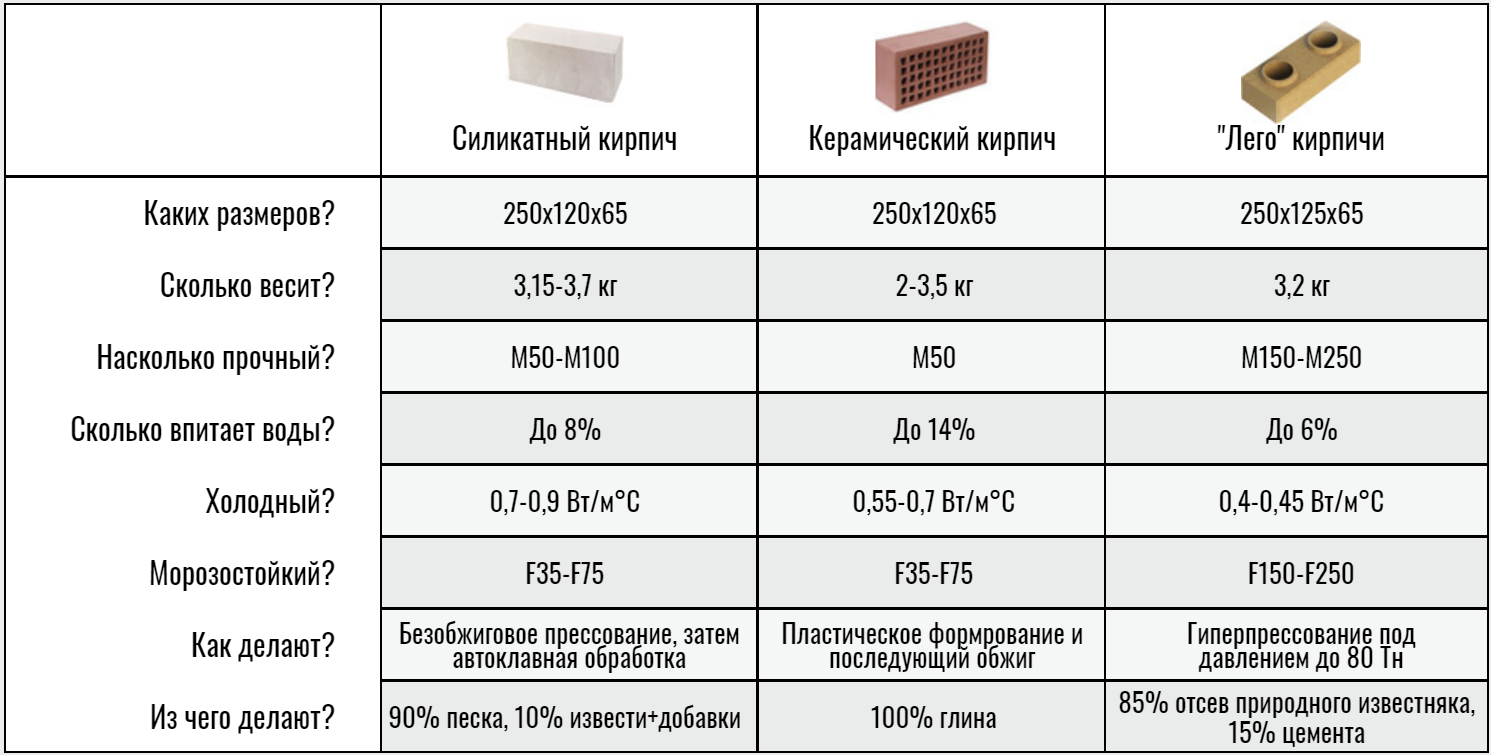

Таблица стандартных размеров и веса кирпичных изделий:

Стандартизация кирпичных изделий намного упрощает подсчёт необходимого материала для кладочных работ, определить количество растворной смеси, узнать, сколько весит кирпич и подсчитать вес кладки

Последний показатель является одной из самой важной характеристикой, влияющий на несущую способность здания в целом

Размер керамического камня приведен в таблицах. В скобках даны обозначения габаритов для изделий со шлифованными гранями. Вообще, возводить стены из крупного типа получается намного быстрее, да и квадратный метр кладки обходится дешевле. Экономия идет за счет раствора. Но работать одному не получится. Один блок, хоть они все пустотные, весить может больше десяти килограмм. Устанавливать их можно только вдвоем, как и корректировать положение. Кстати, стандарт допускает делать в боковых гранях пустоты под захваты (для более удобного переноса) общим объемом не более 13%. Это действительно облегчает работу с крупноформатными блоками.

Полнотелый и пустотелый

Полнотелый и пустотелый керамический кирпич, хоть и производится одинаково, имеет различное назначение. Материал без пустот идет на несущие стены, с пустотами берут для лучших характеристик по теплоизоляции. Так как наличие воздушных полостей делает материал «теплее». Он хуже проводит тепло, а значит лучше его сберегает. В маркировке полнотелый обозначается буквами «по», с пустотами — буквами «пу». Количество пустот и их объем нигде не указывается. Их надо смотреть «по месту».

Вообще, полнотелый кирпич используют для стен, на которые может приходиться большая нагрузка. Если вам важна несущая способность кладки, необходимо уточнять не только марку изделий по прочности, но и наличие пустот. В полнотелом кирпиче их размеры и расположение никак не нормируются (если их меньше 13%).

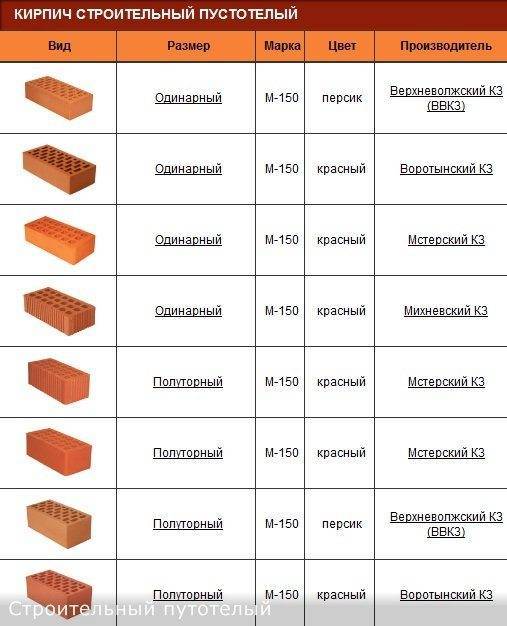

Вот такими могут быть изделия с пустотами и без

В пустотелом кирпиче и камне диаметр вертикальных цилиндрических пустот не может быть больше 20 мм. Если пустота квадратная или прямоугольная, ее сторона также не может быть больше 20 мм. Положение и размеры горизонтальных пустот выбираются произвольно, что стоит помнить. Определена только минимальная толщина наружной стенки. Она не должна быть меньше 12 мм для кирпича и 8 мм для камня.

Особенности классификации

Обозначение и маркировка ШБ-5, ШБ-6, ШБ-8, ШБ-9; ША- 5, ША- 6, ША- 8, ША-9

Размеры, мм 230х114х65, 230х114х40, 250х124х65, 300х150х65; 230х114х65, 230х114х40, 250х124х65, 300х150х65

Форма: прямая

На всех, произведенных с огнеупорной глины, материалах обозначаются буквы и цифры. Первой должна стоять литера “Ш” – показывает, что кирпич произведен с алюмосиликатной глины. Вторая литера существует в двух вариациях “А”/”Б”. Литеры свидетельствуют, что продукт применяется для всех типов кладки.

Маркировка

Присутствие только одной с данных букв информирует покупателю, что производитель руководствуется исключительно стандартами госта. Обозначение “ША” означает, что продукт обладает огромным процентом оксида алюминия.

То есть приблизительно 30%, что повышает огнестойкость до +1690С. У “ШБ” оксида алюминия приблизительно 28%, что дает возможность вынести до +1650С. Если после литеры “Ш” стоит число, к примеру “Ш5”, это значит, что производитель не использовал показатели Госта, а применил собственную технологию изготовления.

Продукт, обладающий маркой “5”, отвечает размерам 230х114х65 мм. Последних два показателя указывают на изготовителя.

По стандарту показаны подобные аббревиатуры огнеупорного продукта:

  • ША, ШБ – общего назначения;
  • ШКУ – ковшовый;
  • ШАВ – ваграночный;
  • ШПД – доменный;
  • ШЦУ – двухсторонний для обкладки.

Обогревательные устройства обустраивают, используя продукт общего назначения. Стандартные размеры огнеупорного кирпича проанализируем детально. Глиноземный тип считается более востребованным, включая тугоплавкую глину и шамотный продукт.

Для данного типа необходимо придерживаться точного обжигания. Для печей применяют лишь изделия первого вида, которые растрескиваются при нагреве. Кирпич огнеупорный размер “ШБ5” внешне напоминает прямоугольник желтоватого тона. Масштабы 230х114х65 мм.

Размеры ШБ5

По стандарту материал обязан отвечать подобным характеристикам:

  • часть бинарного соединения алюминия и кислорода – 28%;
  • огнестойкость – не меньше 1 650oC;
  • при размягчении tºC отсутствует.

“ША8” изделие применяется в индустриальной и приватной постройке. Обладает повышенным показателем оксида алюминия. Используют для внутренней кладки дымоходов.

Оценка продукта:

  • процент оксида алюминия – 30%;
  • огнеупорность – 1 690oC;
  • tºC размягчения не меньше 1 300oC.

ША-6 применяется в постройке тепловых агрегатов при t 1 690ºC. Главные свойства продукта не различаются от маркировки “ША8”. Отличие исключительно в габаритах. Масса продукта за штуку – 3,4 кг. Масштабы – 230х114х40 мм. Стоимость от 30руб./шт.

Виды ША

Кирпич огнеупорный “ША5” составляет размеры 230х114х65 мм. Масса такая же, как у “ША8”. Цена огнеупорной марки 30 руб./шт. Размеры – основной критерий в подборе огнеупорного кирпича.

Необходимо избегать возникновения участков с очень тонким шаром смеси. Расчет затрат огнеупорного кирпича ведется с использованием схемы постройки.

Маркировка ША5, ША6, ША8, ШБ5, ШБ8.

Размер, мм 230х114х652, 30х114х602, 50х124х652, 30х114х652, 50х124х652, 30х114х652, 50х124х65, 230х114х652, 30х114х65.

Огнеупорность, C 1 690, 1 690, 1 690, 1 690, 1 690, 1 300, 1 300, 1 150, 1 465.

Маркировка

При выборе материала для кладки следует понимать, какое количество нужно печного красного кирпича для определенной области и ряд ключевых свойств отвечающих за качество продукта. Лишь применив высококачественный продукт, создается гладкая и надежная печка.

Особое внимание при подборе продуктов необходимо сосредоточить на последующие свойства:

  • однородность и равномерность плоскости обязана быть почти совершенной. Не нужно приобретать кирпич, в плоскости которого можно выявить остатки включений, камни, вкрапления, а также трещины;
  • материал обязан иметь однородный, идентичный тон;
  • правильная формация камня, свидетельствует о качестве. Нужно чтобы все грани были по длине одинаковые, без изъянов. Наличие выступов приведет к повреждениям во время укладки;
  • разная масса кирпича при одинаковых размерах свидетельствует о плотности. Чем больше масса, тем плотнее продукт, а также продолжительнее он копит тепло. Для постройки основания здания следует знать информацию о весе кирпича.
