Подготовка основания
Подготовительный этап подразумевает удаление плодородного слоя почвы
Для подготовки фундамента выполняют следующие операции:
дно ямы засыпают песком (10-20 см), проливают водой, разравнивают и утрамбовывают;на образовавшуюся подушку укладывают полиэтилен или рубероид. Можно выполнить цементную стяжку толщиной 5-7 см или укладку блоков ФЛ.выравниваютна верх подушки укладывают арматурную сетку. Необходимо проследить, чтобы ее край и грань блока находились друг от друга не менее, чем на 3 см;связывают арматуру с помощью проволоки и заливают сетку раствором.
После выполнения подготовительных работ, в яму ставят бетонные блоки.
Чтобы сделать это своими руками, придерживаются такой технологической последовательности:
ФБС первого уровня укладывают, начиная от угла;бетонным раствором заполняют шов, причем и вертикальный, и горизонтальный;производится кладка последующих уровней , согласно принципа кирпичной перевязки. Это значит, верхние блоки должны опираться на нижние так, чтобы перекрыть вертикальные швы центром.
Технология сборки фундамента из блоков и область применения
Чтобы ускорить процесс и используют готовые фундаментные блоки. Их производит множество заводов, они есть разных типов, геометрии и габаритов. С некоторыми работать можно только с помощью строительной техники, с другими — самыми маломерными — можно работать вручную.
С фундаментными блоками возведение фундамента занимает немного времени
При сборке их устанавливают в вырытый котлован на подготовленную подушку. Ряды и элементы в ряду соединяют при помощи цементного раствора, иногда для повышения надежности используя армирующие пояса. Собрать небольшое основание под баню, небольшой дом или гараж можно даже за один день. После чего остается провести гидроизоляционные работы и работы по утеплению.
Но из-за того, что конструкция не является монолитом, она может устанавливаться только на надежных, непучнистых грунтах. Если есть хоть минимальная склонность к пучению, сборный блочный фундамент лучше не ставить: при воздействии на него значительных сил он начнет «гулять» и здание может обрушиться. Тем не менее, на сухих и скальных грунтах это — один из самых доступных и быстро возводимых фундаментов. Теперь вы знаете, где можно ставить сборные блочные фундаменты.
Технические характеристики
Рисунок 4 — Размеры бетонного блока ФБС
Эти изделия должны:
- Изготавливаться из класса бетона по прочности на сжатие B7,5 (марка бетона М100) или B12,5 (марка бетона М150). Возможно изготовление блоков из бетона с классом по прочности на сжатие, отличающимся от представленного в таблице 2. Для тяжелого бетона показатели не менее B3,5 (М50) и не более B15 (М200).
- Быть морозостойкими (F50).
- Быть водонепроницаемыми (W2).
- Быть плотными (2200 — 2500 кг/м. куб, тяжелый бетон).

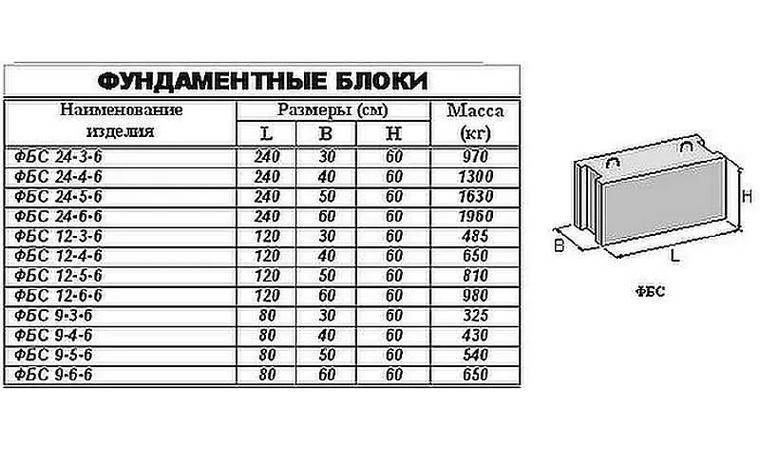

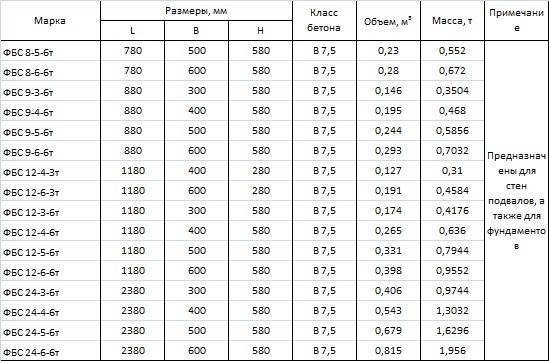

Таблица 2 — Технические характеристики
| Марка блока | Класс бетона по прочности на сжатие | Расход материалов | Масса блока (средн. плотн. 2400 кг/м. куб), т | |
| Бетон, м. куб | Сталь, кг | |||
| ФБС24.3.6-Т | B7,5 | 0,406 | 1,46 | 0,97 |
| ФБС24.4.6-Т | B7,5 | 0,543 | 1,46 | 1,30 |
| ФБС24.5.6-Т | B7,5 | 0,679 | 2,36 | 1,63 |
| ФБС24.3.6-Т | B7,5 | 0,815 | 2,36 | 1,96 |
| ФБС12.4.6-Т | B7,5 | 0,265 | 1,46 | 0,64 |
| ФБС12.5.6-Т | B7,5 | 0,331 | 1,46 | 0,79 |
| ФБС12.6.6-Т | B7,5 | 0,398 | 1,46 | 0,96 |
| ФБС12.4.3-Т | B7,5 | 0,127 | 0,74 | 0,31 |
| ФБС12.5.3-Т | B7,5 | 0,159 | 0,74 | 0,38 |
| ФБС12.6.3-Т | B7,5 | 0,191 | 0,74 | 0,46 |
| ФБС9.3.6-Т | B7,5 | 0,146 | 0,76 | 0,35 |
| ФБС9.4.6-Т | B7,5 | 0,195 | 0,76 | 0,47 |
| ФБС9.5.6-Т | B7,5 | 0,244 | 0,76 | 0,59 |
| ФБС9.6.6-Т | B7,5 | 0,293 | 1,46 | 0,70 |
Фундамент из бетонных блоков: плюсы и минусы
Выбирая между монолитным и сборным фундаментным основанием, необходимо учитывать плюсы и минусы конструкции из готовых элементов. Применение бетонных блоков под фундамент дома вместо монолита позволяет:
- затратить на строительство минимум времени – нет необходимости ожидать, пока раствор затвердеет и наберет прочность, можно сразу приступать к возведению стен;
- сократить объемы ручного труда, так как не требуется монтаж опалубки, сборка арматурного каркаса и подготовка большого объема цементного раствора;
- вести работы в неблагоприятных погодных условиях.
Бетонные блоки подходят для монтажа подземного основания построек любого вида и размеров на грунтах разных типов. Изделия с высокой плотностью устойчивы к значительным перепадам температур, обладают высокой морозостойкостью. Качественно смонтированный фундамент прослужит не менее 100 лет.
Использование готовых блоков имеет и ряд недостатков:
- для проведения работ требуется спецтехника, так как изделия имеют большой вес;
- нельзя обустраивать сборный фундамент на грунтах, склонных к пучению;
- готовая подземная конструкция нуждается в надежной гидроизоляции для защиты от грунтовых и паводковых вод;
- итоговая стоимость сборного фундамента обычно выше по сравнению с монолитным.

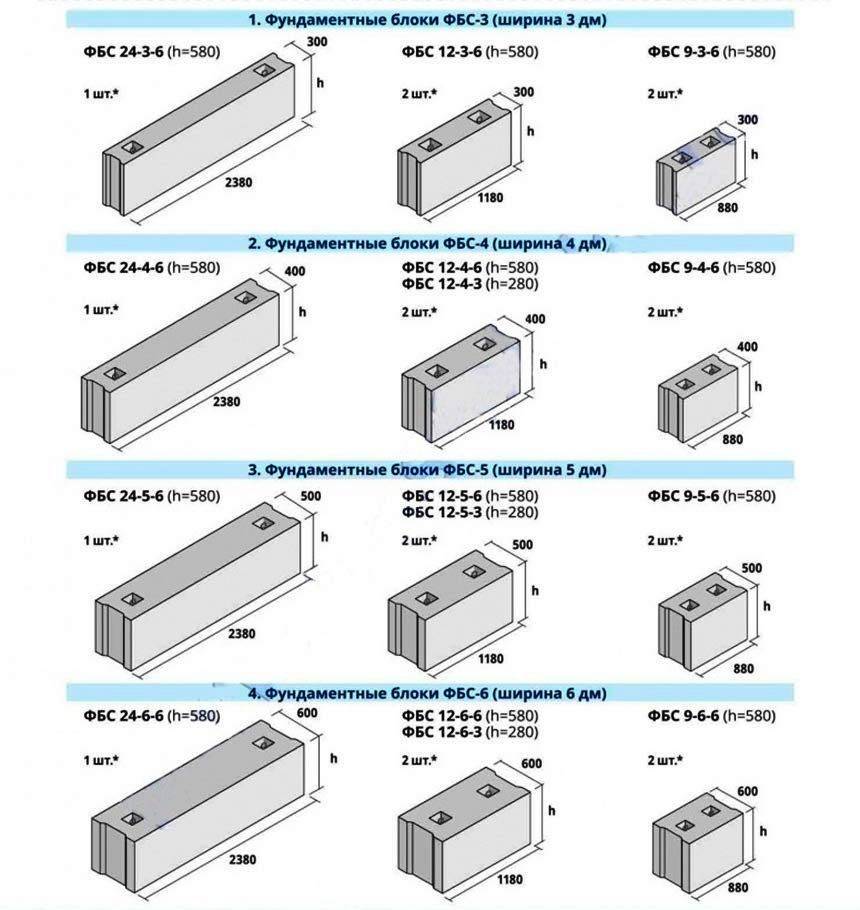

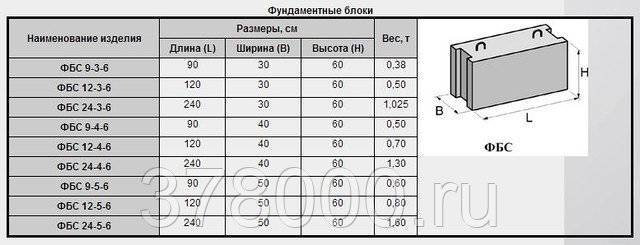

Размеры стеновых фундаментных блоков
Сортамент данного типа блоков состоит из 14 типоразмеров изделий.
Согласно длине весь сортамент материалов подразделяется на 3 типоразмера:
- 2300 мм;
- 1180 мм;
- 880 мм.
Размеры фундаментных блоков по ГОСТу также учитывают высоту изделий. Согласно этому параметру сортамент делится на 2 группы:
- 280 мм;
- 580 мм.
Блоки ФБС, размеры которых также включают ширину, подразделяются на изделия с параметрами:
- 300 мм;
- 600 мм.
Таким образом, выходит, что самый большой блок достигает параметров 2380х600х580 мм (длина, высота, ширина), а фундаментные блоки размеры, которых по ГОСТ самые маленькие укладываются в габариты 880х300х580 мм.
Характеристика ФБС и область применения
Сборные фундаменты применяют при возведении одно- и многоэтажных строений, которые имеют большую нагрузку. Используют фундаментные блоки в частном и промышленном строительстве, прочность изделия увеличивают за счет внутреннего металлического каркаса.
Штучные железобетонные камни ставят в условиях, когда монолитная заливка не может быть выполнена из-за разных обстоятельств:
- удаленность от бетонного завода;
- холодный климат, замедляющий твердение смеси в открытом виде;
- строительство форсированными темпами;
- сокращение трудозатрат на стройплощадке.
Для монтажа применяют строительные башенные краны или на базе авто в зависимости от того, сколько весит блок ФБС 4 (стандартный) или учитывают вес ФБС 6, а также другие разновидности искусственных бетонных камней. Сборные конструкции ленточного основания не возводят на всучивающихся грунтах и просадочных слоях, т.к. полоса из составных блоков плохо работает на изгиб. В этом случае ставят подложку из фундаментных подушек ФЛ трапециевидного сечения.
Нестабильные почвы разрабатывают под фундамент из сборных элементов, если выполнена схема разделения нагрузки в форме свайно-ростверкового фундамента или уложена монолитная плита. Отдельные блоки ставят вперемежку с монолитными вставками для увеличения сопротивления изгибу. Сборные части монтируют с перевязкой швов.
Маркировка фундаментных блоков
Из-за большого обилия размеров и несущих способностей фундаментных блоков, сформировалось несколько групп ФБС. Кроме веса, плотности, морозостойкости, важным этапом является и правильное определение с размерами ФБС. Последние показатели охватываются таким понятием как маркировка фундаментных блоков.
Цифровые показатели маркировки говорят о габаритных размерах блоков, выраженные в таких единицах измерения, как дециметры. Выпуск изделий регламентирован нормами, которые определяют соответствующие технические условия для типовых сборных конструкций.
Стандартная ширина фундаментных блоков составляет 30-60 сантиметров, а стандартная высота – 60 сантиметров. Типичный показатель длины для блока охватывает диапазон от 60 до 240 сантиметра.
Несмотря на то, что верхняя граница показателей ограничена, спецификация фундаментальных блоков предоставляет возможность определенным фирмам-производителям на заказ выливать изделия для крупногабаритных и нестандартных строительств.
Блоки ФБС в качестве основной своей задачи принимают и перераспределяют нагрузки на грунт. Поэтому размер (показатель маркировки блоков ФБС) изделия непосредственно зависит от величин нагрузок, которые будут оказывать вышележащие конструкции. Определить нагрузку можно при помощи подсчета.
Маркировка блоков ФБС — это своеобразный код, который содержит информацию параметров изделия для покупателя.
К примеру, ФБС 24-4-6 расшифровывается так:
Блок ФБС – (расшифровка) фундаментный блок стеновой:
- 24 – длина блока, которая составляет 2 м 40 см, соответственно показатель 12 приравнивается к 1 метру 20 сантиметрам, а показатель 9 – к 90 сантиметрам;
- 4 — ширина блока 40 см, соответственно показатель 3 приравнивается к 30 см,
- 6 – показатель высоты в 60 см. Существуют и ФБС с 30-санитиметровой блок бетонный фундаментный.
Кроме выше всего перечисленного, следует обращать внимание и на буквы маркировки, так как железобетонные блоки для фундамента не всегда маркируются только аббревиатурой ФБС, но и аббревиатурами ФБВ (означает наличие вырезов), ФБП (в нижней зоне изделий имеются пустоты). Таким образом, фундаментные блоки, серия которых обозначается в соответствующем документе, являются отличным изделием для монтажа прочного и надежного фундамента. Таким образом, фундаментные блоки, серия которых обозначается в соответствующем документе, являются отличным изделием для монтажа прочного и надежного фундамента
Таким образом, фундаментные блоки, серия которых обозначается в соответствующем документе, являются отличным изделием для монтажа прочного и надежного фундамента.
Преимущества фундаментных бетонных блоков
- Значительное сокращение длительности работ. При возведении фундамента методом заливки бетона в опалубку для набора марочной прочности приходится ждать 4 недели;
- Стандартизированные размеры. Позволяют точно подсчитать необходимое количество блоков;
- Не нужно закупать дорогостоящие расходные материалы (доски или плиту OSB для опалубки, добавки против замерзания и для ускорения схватывания бетона);
- Возможность подбора по заданным характеристикам (водостойкость, морозостойкость, устойчивость к агрессивным жидкостям);
- Долговечность (при правильном монтаже и соблюдении условий эксплуатации такие конструкции служат более 100 лет).
Плюсы и минусы
Если в качестве материала для фундамента используются блоки ФБС, то это будет иметь ряд преимуществ, за счет которых такой метод пользуется большой популярностью. Во-первых, это его гибкость и подвижность. При его укладке образуются швы, за счет чего такая конструкция может слегка выгибаться при установке на пучинистые грунты.
Во-вторых, это быстрое возведение, которое сопровождается точностью установки блоков. А это является гарантией ровных стен, а также прочной основы для будущего дома.
В-третьих, с помощью блоков ФБС такой фундамент можно устанавливать даже в зимнее время. Но при этом используется армирование. Также нет необходимости ждать сухую погоду, ведь допускается строительство даже в дождливые дни.
Несмотря на все достоинства такого метода установки фундамента, имеются еще существенные недостатки:
- Необходимость аренды спецтехники.
- Высокие цены на материалы.
- Сложность проведения работ.
- Необходимость изоляции и утепления швов, иначе через них будет проникать влага.
В зависимости от размеров фундамента и организации работ будет устанавливаться стоимость
Поэтому важно заранее просчитать все затраты, порядок работ, закупку материалов, чтобы весь процесс не тормозился
Высокие цены на материал оправдываются его отличным качеством. С помощью спецтехники блоки укладываются ровно.
Сложность проведения работ заключается в необходимости привлечения сторонней помощи. Правильная организация труда намного облегчит строительство.
Технические свойства и особенности блоков ФБС
Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.
Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.
ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.
Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.
Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.
Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.
Свойства блоков
Для того, чтоб сделать правильный выбор, нужно знать все достоинства и недостатки деталей
Для того, чтоб сделать правильный выбор, нужно знать все достоинства и недостатки деталей. Среди плюсов функционирования следует выделить такие характеристики:
- Высокий уровень прочности, долговечности и устойчивости к деформации;
- Фундаментные блоки не поддаются воздействию биологической среды, а именно таких процессов как плесень, грибки и другие типы бактерий;
- Обладают устойчивостью к морозу;
- Имеет высокие показатели по экологическим нормам;
- Огромный ассортимент, который различают размеры и формы ФБС.
Фбс блоки для фундамента.
Прочные и долговременные основания используют фундаментные блоки фбс (фундаментные блоки стеновые), одно из преимуществ которых – разные габариты изделий, что позволяет построить практически любой фундамент. Также монтаж фундаментных блоков позволяет более равномерно распределить вес дома и самого основания по поверхности грунта.
Фундаментно-стеновые блоки из керамзитобетона.
Фундаментные блоки из керамзитобетона.
Строительные материалы для производства фундаментно-стеновых изделий:
- Армированный бетон (железобетон);
- Бетон с присутствием керамзита (керамзитобетон);
- Силикатобетон высокопрочный.
Изготавливаются фундаментные бетонные блоки из цементно-песчаного раствора с добавлением щебня или гравия и марок портландцемента M 150, M 100, M 200. Чем выше марка цемента, тем прочнее будут штучные изделия и надежнее их установка, но вместе с прочностью увеличивается и стоимость фундаментных блоков. В зависимости от этажности зданий меняется и состав раствора для жби – для малоэтажных частных домов гост разрешает использовать цемент марки от M 150, для высотных зданий – выше M 200.
- При весе тяжелых блоков фбс 300-1500 кг (маркировка на изделии – символ «Т») такая зависимость объясняется прочностью и надежностью конструкции;
- Для легких элементов из керамзитобетона в маркировке используют символ «Л». Вес таких блоков фбс – 260-1500 кг.
При изготовлении блоков фбс марки «Л» имеют место повышенная гигроскопичность строительного материала и недостаточная для строительства высотных объектов прочность. Уменьшение влагопроницаемости достигается гидроизолированием поверхностей элементов и дренированием всего фундамента. Прочность блоков фбс из керамзитобетона увеличить нельзя, поэтому их применяют только в частном строительстве.
В состав силикатобетонных блоков фбс входит известь. Вес таких изделий колеблется между «Т» и «Л», поэтому обозначается символом «С» — средний, масса одной единицы – 300-1630 кг. Согласно требованиям гост, блоки фундаментные из силикатобетона не разрешено применять в условиях высокой влажности, и для возведения фундаментов они не подходят.
Силикатнобетонные блоки ФБС.
Ленточный фундамент из блоков
Возведение ленточного фундамента хорошо тем, что это сокращает проведение работ. После сооружения основания можно сразу же приступать к следующим этапам работ.
Можно соорудить фундамент из блоков необходимых размеров. Предлагаются также изделия специального размера, для работы с которыми не нужно привлекать спецтехнику. Если приобретать материал для работы у проверенного производителя, продукция которого соответствует ГОСТам, то высокая прочность конструкции обеспечена.
Можно соорудить фундамент из блоков, в состав которых включены дополнительные добавки:
- Щебень увеличивает сопротивление к кислым средам.
- Присадки, позволяющие выдерживать материалу перепады температур.
Допускается также использование пустотелого блока. Но такой вариант подойдет для одноэтажного деревянного дома при небольших нагрузках.
Технические характеристики блоков ФБС
Фундаментные блоки ФБС имеют точные габариты, прописанные в ГОСТ 13579-78:
- Длина отливок может быть 0,88, 1,18 и 2,38 м с погрешностью 13 мм.
- Ширина — 0,28 и 0,58 м ±8 мм.
- Высота — 0,3, 0,4, 0,5, 0,6 м ±8 мм.

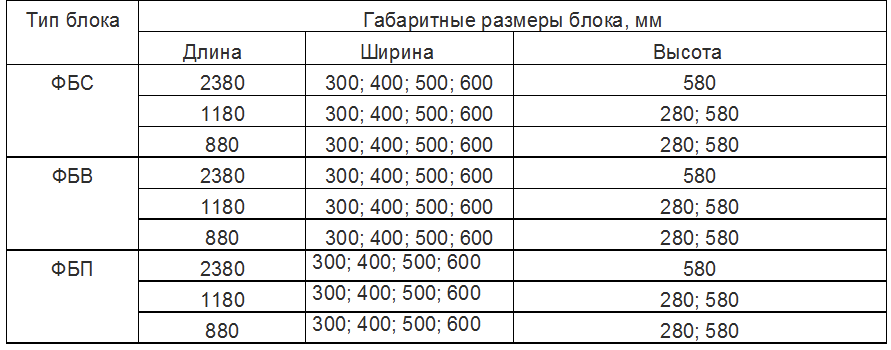

Размеры блоков ФБС, ФБВ, ФБП По требованию заказчика могут изготавливаться другие типоразмеры, но их параметры будут отличаться от ГОСТ.

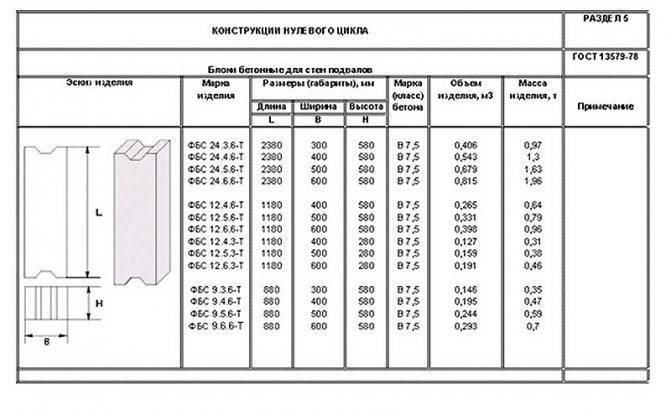

Все параметры ФБС, которые заводы применяют при их отливке, собраны в сводную таблицу.
Типы фундаментных блоков
Виды блоков по ГОСТ
Есть несколько разновидностей полнотелых бетонных отливок, определяемых, как фундаментные блоки.
ГОСТ 13579-78 задает параметры ФБС — цельных прямоугольных изделий с металлическими петлями для монтажа. Они бывают с полостями для укладки арматуры (ФБВ) или с отверстиями, раскрытыми книзу и уменьшающими вес (ФБП). Для заливки блоков подходят разные типы бетона:
- тяжелый (Т), плотность 2,4 т/м3;
- облегченный керамзитобетон с пористым заполнением (П), 1,8 т/м3;
- плотный силикатный (С), 2 т/м3.
ГОСТ 13580-85 описывает железобетонные плиты ФЛ, которые рекомендуют для укладки в основание ленточного фундамента. Они имеют трапециевидную форму, отлиты из тяжелого бетона, оснащены проушинами для простоты монтажа.
ГОСТ 28737-2016 распространяется на армированные балки из тяжелого бетона. Они служат опорой для стен нежилых построек. Могут быть сборными или монолитными с длиной более 10 м. Маркируют их индексом БФ (БФМ) и номером от 1 до 6, который зависит от частоты опирающихся на фундамент колонн и размера балки.
Виды и маркировка
В стандарте 13579-78 приведены точные значения веса фундаментного блока ФБС. Здесь же указана марка арматуры, количество монтажных проушин и тип бетона. Все эти параметры отражаются в маркировке, указываемой на каждом готовом изделии. В нее входят:
- тип блока: ФБС, ФБП, ФБВ;
- округленные размеры в дециметрах: длина X ширина X высота;
- вид бетона: Т, П, С;
- номер стандарта, описывающего изделие.
Готовые фундаментные блоки ФБС могут иметь следующую примерную маркировку: ФБС 24.5.6-Т ГОСТ 13579-78. Это обозначение описывает фундаментный блок сплошной из тяжелого бетона с размерами 2, 38 м X 0,5 м X 0,58 м, выполненный по ГОСТ.
Новости
Проектирование систем пожаротушения
Системы пожаротушения представляют собой комплекс технических средств, предназначенных для локализации пожара посредством выпуска веществ для тушения огня. Такие системы, в первую очередь, предназначаются для обеспечения защиты материальных ценностей и людей путем предотвращения и, как правило, ограничения развития опасного очага возгорания.26 Мая 2021 г.
Проектирование объектов хранения нефтепродуктов (нефтебаз, топливохранилищ, нефтехранилищ, битумохранилищ)
Одним из основных направлений деятельности нашей компании является проектирование инфраструктуры для хранения нефтепродуктов. У нас можно заказать проект нефтебазы, склада ГСМ, топливо-, битумо-, нефтехранилища и других объектов аналогичного назначения.12 Апреля 2021 г.
Профессиональное проектирование котельных установок различной мощности
Размеры ФБС блоков по ГОСТ и допустимые отклонения
Размеры фундаментных блоков определяются по ГОСТ 13579-78
Все блоки должны соответствовать указанным данным в таблице 1, а также на чертеже.
Таблица 1: Размеры блоков
| Тип блока | Основные размеры блока, мм | ||
| Длина L | Ширина b | Высота h | |
| ФБС | 2380 | 300;400;500;600 | 580 |
| 1180 | 400;500;600 | 280;580 | |
| 880 | 300;400;500;600 | 580 |
Изделия высотой 0,28 м являются доборными, используются для обустройства отверстий под различные коммуникации.

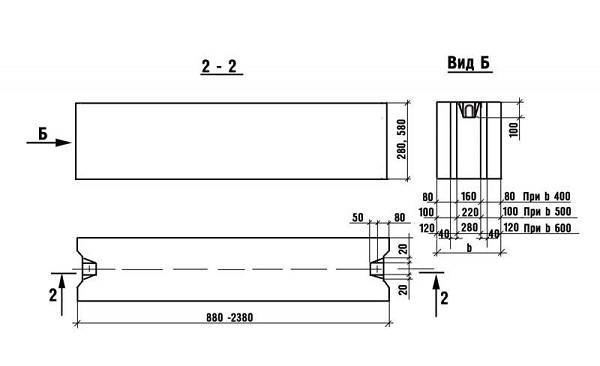

Чертеж: Типы блоков ФБС
Размеры блоков, используемых для устройства фундамента, могут иметь некоторые допустимые отклонения.
- в длину +/- 13 мм;
- по ширине и высоте +/- 8 мм;
- выемки +/-15 мм.
Тип поверхности. Учитывая п. 2.12 ГОСТ 13579-78, фронтальная часть готового блока может быть с разной степенью обработки. Определяется такими категориями:
- А3 – лицевая, под покрытие поверхности краской;
- А5 – лицевая, для отделки плиткой, которая укладывается на слой раствора;
- А6 – лицевая, не подвергающаяся отделке;
- А7 – не лицевая, не видна при эксплуатации.
Маркировка фундаментных блоков
Все ФБC имеют специальную маркировку, которая указывает на размеры и параметры блока.
Маркировка имеет следующую структуру:
Структура условного обозначения.
Важно понимать, что в маркировке принято указывать ширину и длину изделий в дециметрах, округляя их значение. Так можно подобрать подходящие блоки для сооружения фундамента, не используя дополнительную подгонку. Пример расшифровки маркировки ФБС24.3.6-Т:
Пример расшифровки маркировки ФБС24.3.6-Т:
- ФБС – фундаментный блок сплошной;
- 24 – длина (округленная) в дм, полный размер 2380 мм;
- 3 – ширина в дециметрах, полный размер 300 мм;
- 6 – высота, полный размер 580 мм;
- Т – это марка бетона (тяжелый).
- При использовании для изготовления блоков керамзитобетона, последняя буква аббревиатуры будет «П»;
- Если применяется силикатный бетон, тогда буква «С».
Согласно п. 5.1 ГОСТ 13579-78, маркировка производится на боковой части изделия.
Маркировка ФБС блока.
Для чего нужно знать массу блоков для фундамента
ГОСТ на блоки ФБС, помимо габаритных размеров и прочностных характеристик, предусматривает нормирование массы (в справочном формате). Это необходимо для экспресс-контроля качества, ведь нормативное значение плотности бетона невозможно определить в условиях строительной площадки.
Параметр потребуется и для правильного выбора спецтехники для укладки блоков, погрузочно-разгрузочных операций, а также для транспортировки материалов. Блоки ФБС, вес и размеры которых определяют норму погрузки изделий в автомобиль, перевозятся 10-ти и 20-ти тонными автомобилями. Имея в распоряжении такую информацию можно минимизировать свои расходы на транспортировку таких громоздких и тяжелых изделий. К тому же многие компании насчитывают немалые суммы за простой техники в случае возникновения непредвиденных ситуаций.
Остановив свой выбор на сборном фундаменте, необходимо ответственно отнестись к выбору его конструкционных элементов. Ведь качество блоков ФБС, корректный расчет их количества и размеров будут определять надежность дома и срок его службы.
Что дает знание веса и размеров ФБС для фундамента
Для ФБС блоков, кроме размеров и характеристик прочности, гост нормирует вес. Контроль массы изделий помогает проводить точный и быстрый экспресс-контроль качества производства по основным показателям (прочность, плотность, влагонепроницаемость, морозоустойчивость), так как узнать плотность бетона на строительной площадке порой бывает невозможно.
ГОСТ на блоки ФБС
Показатели веса нужны будут для правильного подбора арендуемой спецтехники для монтажа блоков, для их погрузки и разгрузки, транспортировки и обеспечения хранения изделий. Блоки обычно транспортируются на 10-ти и 20-ти тонных автомобильных платформах.
Размеры ФБС блоков по ГОСТ и допустимые отклонения
Размеры фундаментных блоков определяются по ГОСТ 13579-78
Все блоки должны соответствовать указанным данным в таблице 1, а также на чертеже.
Таблица 1: Размеры блоков
| Тип блока | Основные размеры блока, мм | ||
|---|---|---|---|
| Длина L | Ширина b | Высота h | |
| ФБС | 2380 | 300;400;500;600 | 580 |
| 1180 | 400;500;600 | 280;580 | |
| 880 | 300;400;500;600 | 580 |
Изделия высотой 0,28 м являются доборными, используются для обустройства отверстий под различные коммуникации.
Чертеж: Типы блоков ФБС
Размеры блоков, используемых для устройства фундамента, могут иметь некоторые допустимые отклонения.
- в длину +/- 13 мм;
- по ширине и высоте +/- 8 мм;
- выемки +/-15 мм.
Тип поверхности. Учитывая п. 2.12 ГОСТ 13579-78, фронтальная часть готового блока может быть с разной степенью обработки. Определяется такими категориями:
- А3 – лицевая, под покрытие поверхности краской;
- А5 – лицевая, для отделки плиткой, которая укладывается на слой раствора;
- А6 – лицевая, не подвергающаяся отделке;
- А7 – не лицевая, не видна при эксплуатации.
Маркировка фундаментных блоков
Все ФБC имеют специальную маркировку, которая указывает на размеры и параметры блока.
Маркировка имеет следующую структуру:
Структура условного обозначения.
Важно понимать, что в маркировке принято указывать ширину и длину изделий в дециметрах, округляя их значение. Так можно подобрать подходящие блоки для сооружения фундамента, не используя дополнительную подгонку. Пример расшифровки маркировки ФБС24.3.6-Т:
Пример расшифровки маркировки ФБС24.3.6-Т:
- ФБС – фундаментный блок сплошной;
- 24 – длина (округленная) в дм, полный размер 2380 мм;
- 3 – ширина в дециметрах, полный размер 300 мм;
- 6 – высота, полный размер 580 мм;
- Т – это марка бетона (тяжелый).
- При использовании для изготовления блоков керамзитобетона, последняя буква аббревиатуры будет «П»;
- Если применяется силикатный бетон, тогда буква «С».
Согласно п. 5.1 ГОСТ 13579-78, маркировка производится на боковой части изделия.
Маркировка ФБС блока.
Очень важно знать расшифровку и ее принцип, чтобы во время приобретения можно было проверить насколько соответствует размеры и другие параметры блока.
Расчет необходимого количества ФБС
Для определения требуемого количества блоков, первоначально проводится расчет ленточного фундамента. Сначала берутся данные нагрузок от всех вышерасположенных конструкций, которые производят давление на фундамент. Конструкция фундамента должна выдерживать все нагрузки, которые передаются от стен на фундаментные блоки.
Поэтому предварительно рассчитывается несущая способность, от которой зависит объем всей фундаментной конструкции для данного типа объекта.
При расчете берется во внимание:
- параметр толщины стен;
- уровень стабильности грунта;
- тип перекрытия.
Необходимо учитывать, что при подборе ширины фундаментного блока допустимы свесы стены над блоками. Свесы допустимы как внутри, так и снаружи помещения.
Свесы стены на 55 мм.
Таким образом, для стен толщиной 510 мм можно использовать фундаментный блок шириной 400 мм.
Характеристика почвы при выборе ФБС играет большую роль. При недостаточной устойчивости, необходимы блоки очень больших размеров. Если глинистый грунт, применяются самые объемные блоки, на крупнообломочном грунте, можно использовать блоки небольших размеров.
Рассмотрим упрощенный процесс расчета количества блоков.
Если в качестве примера предположить, что фундамент сооружается из блоков одного размера – ФБС12.5.6-Т, для начала необходимо высчитать объем одного блока. Смотрим, какие полные размеры блока согласно таблице расположенной выше.
Получаем: длина – 1180 мм, ширина – 500 мм, высота 580 мм. Для простоты расчета переведем в сантиметры и высчитаем объем одного блока:
118 · 50 · 58 = 342200 см3
Затем, необходимо высчитать объем всего фундамента и разделить его на объем одного блока. В результате мы получим количество необходимых блоков.
Чаще строительство фундамента осуществляют из блоков разной длины, подгоняя их под размер стен. В этом случае для определения количества и размера блоков производится их раскладка в виде чертежа. На раскладке отображают, как будут располагаться блоки по длине и высоте фундамента. При этом необходимо учитывать, что блоки должны укладываться с перевязкой, которая составляет не менее 250 мм.
Спецификация
| Марка | 24.4.6 | 12.4.6 | 8.4.6 | 12.3.6 | 8.3.6 |
|---|---|---|---|---|---|
| 1 ряд | 14 | 9 | 10 | 2 | 2 |
| 2 ряд | 12 | 13 | 10 | 2 | 1 |
| 3 ряд | 14 | 9 | 10 | 3 | 3 |
| Итого | 40 | 31 | 30 | 7 | 6 |
| Всего | 114 |
Произведя такую раскладку, очень легко посчитать необходимое количество блоков.
Характеристика ФБС и область применения
Сборные фундаменты применяют при возведении одно- и многоэтажных строений, которые имеют большую нагрузку. Используют фундаментные блоки в частном и промышленном строительстве, прочность изделия увеличивают за счет внутреннего металлического каркаса.
Штучные железобетонные камни ставят в условиях, когда монолитная заливка не может быть выполнена из-за разных обстоятельств:
- удаленность от бетонного завода;
- холодный климат, замедляющий твердение смеси в открытом виде;
- строительство форсированными темпами;
- сокращение трудозатрат на стройплощадке.
Применяют башенные краны или на базе авто в зависимости от того, сколько весит ФБС 4 (стандартный) или учитывают вес ФБС 6, а также другие разновидности искусственных бетонных камней. Сборные конструкции ленточного основания не возводят на всучивающихся грунтах и просадочных слоях, т.к. полоса из составных блоков плохо работает на изгиб. В этом случае ставят подложку из фундаментных подушек ФЛ трапециевидного сечения.
Нестабильные почвы разрабатывают под фундамент из сборных элементов, если выполнена схема разделения нагрузки в форме свайно-ростверкового фундамента или уложена монолитная плита. Отдельные блоки ставят вперемежку с монолитными вставками для увеличения сопротивления изгибу. Сборные части монтируют с перевязкой швов.
